Konfiguracja urządzeń 3-przewodowych w VEXcode Pro V5

The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

Rozpoczynając programowanie za pomocą VEXcode Pro V5, polecenia czujnika i urządzenia 3-przewodowego nie pojawią się w zestawie poleceń, dopóki nie zostaną skonfigurowane.


Dodawanie urządzenia 3-przewodowego

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie, w tym silniki, czujniki i elementy konstrukcyjne.

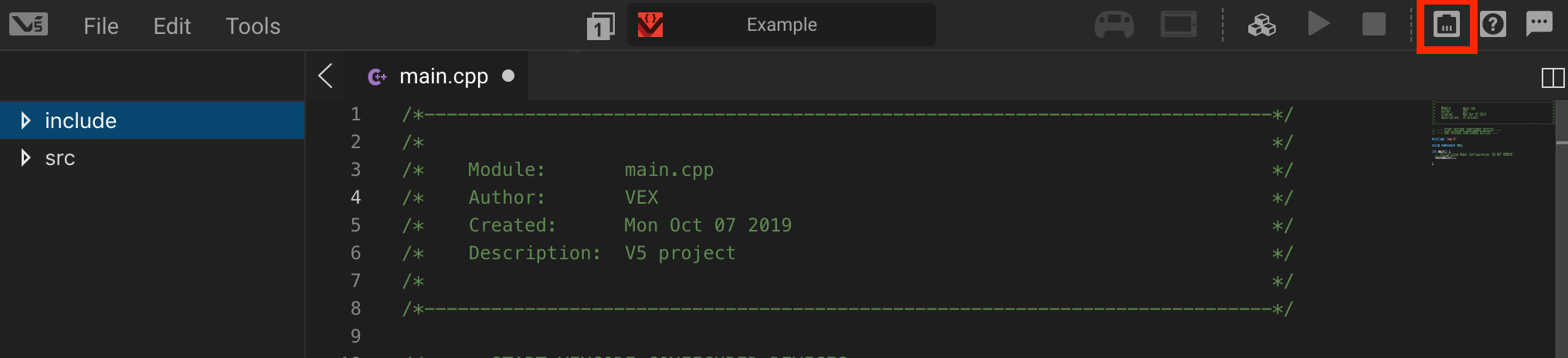

Aby skonfigurować urządzenie, należy wybrać przycisk Konfiguracja robota, co spowoduje otwarcie okna Konfiguracja robota. Aby móc korzystać z okna Konfiguracja robota, projekt musi być otwarty.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

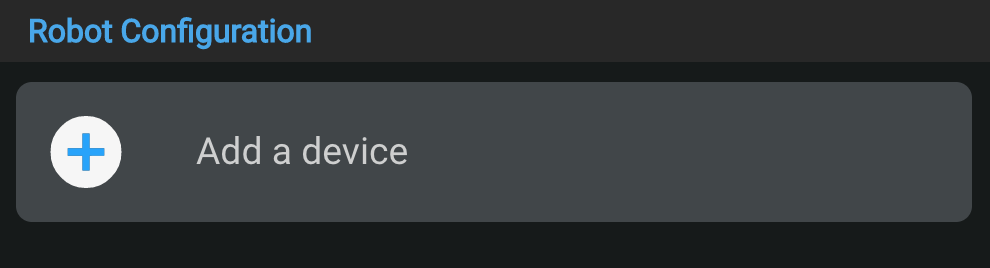

Wybierz „Dodaj urządzenie.

Schemat ilustrujący konfigurację robota dla wersji V5, pokazujący różne komponenty i ich połączenia, istotne dla sekcji Opis kategorii V5.

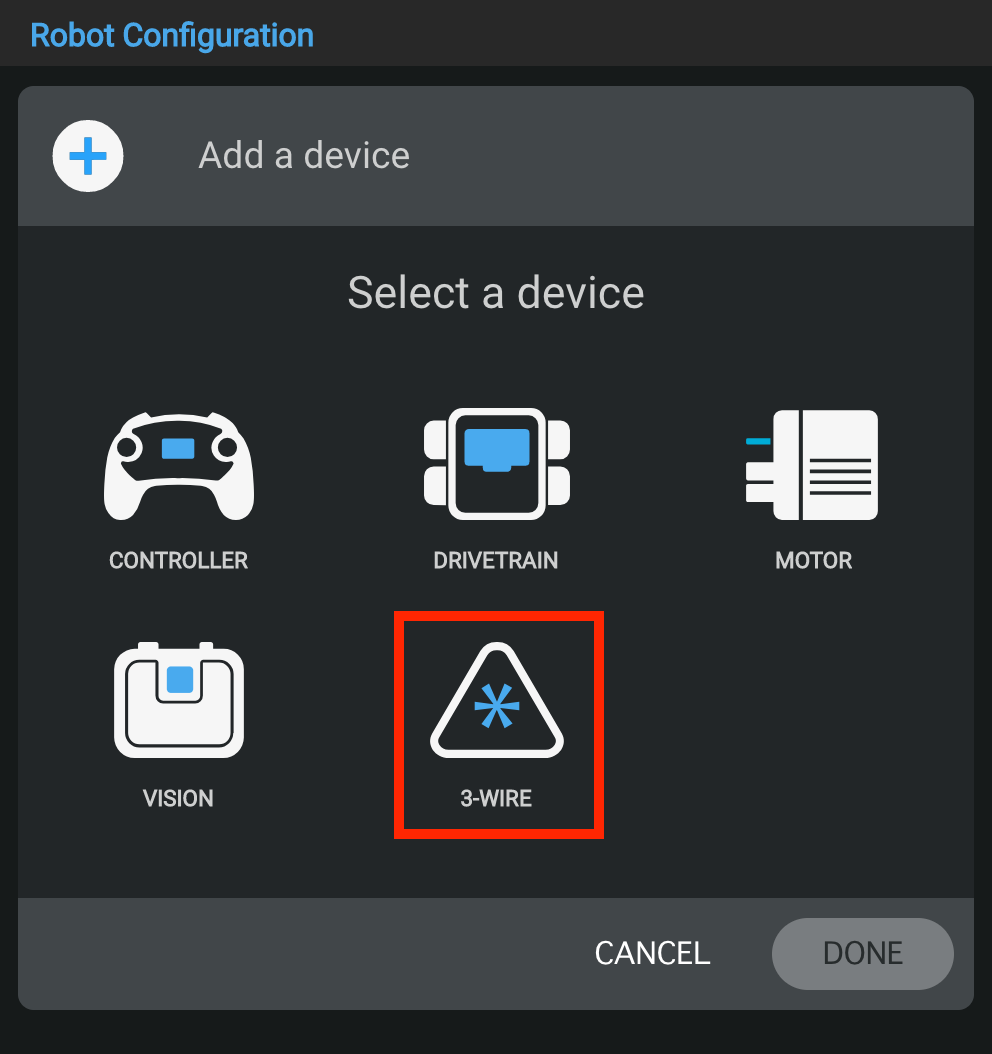

Wybierz urządzenia 3-przewodowe.

Schemat ilustrujący konfigurację robota dla robotyki V5, prezentujący różne komponenty i ich połączenia, istotne w kontekście sekcji Opis kategorii V5.

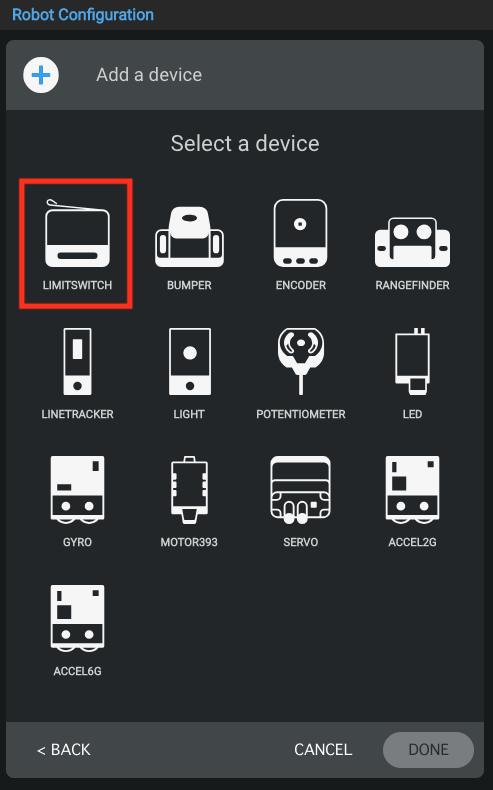

Wybierz urządzenie 3-przewodowe, którego używasz. Ten przykład pokazuje wyłącznik krańcowy.

Uwaga: Urządzenia 3-przewodowe obejmują wyłącznik krańcowy, wyłącznik zderzaka, enkoder, dalmierz, czujnik linii, światło, potencjometr, diodę LED, żyroskop, silnik-393, serwo, akcelerometr-2G i akcelerometr-6G. Wszystkie urządzenia podlegają temu samemu procesowi konfiguracji z dodatkowym krokiem w przypadku Motor-393. Więcej szczegółów znajdziesz na dole tego artykułu.

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w systemie.

Wybierz port, do którego podłączone jest urządzenie w VEX V5 Brain. Porty, które są już skonfigurowane dla innych urządzeń, będą niedostępne. Po wybraniu portu wybierz „Gotowe”, aby przesłać urządzenie do konfiguracji lub „Anuluj”, aby wrócić do okna Konfiguracja robota.

Uwaga: Wybranie „Anuluj” spowoduje cofnięcie wszelkich zmian dokonanych w urządzeniu i nie będzie częścią konfiguracji.


Zmiana portu urządzenia 3-przewodowego

Schemat ilustrujący konfigurację robota dla wersji V5, prezentujący różne komponenty i ich rozmieszczenie, istotne z punktu widzenia opisu kategorii V5.

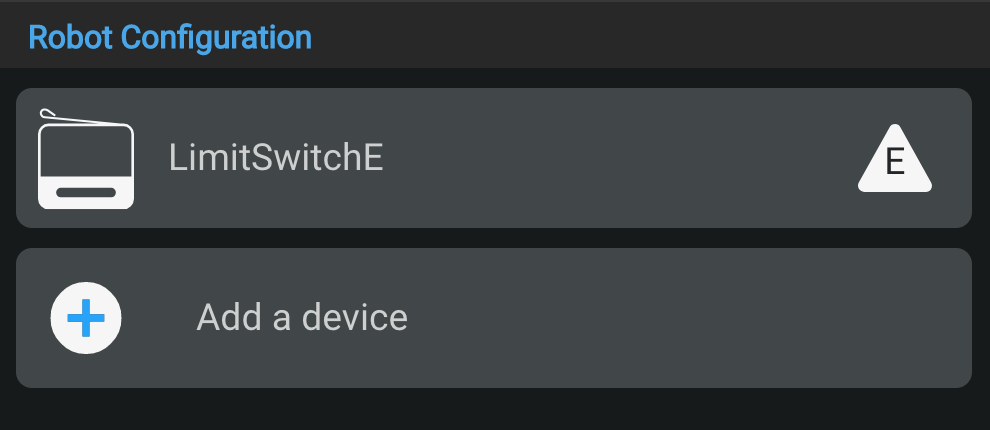

Można zmienić numer portu urządzenia 3-przewodowego, wybierając urządzenie 3-przewodowe w oknie Konfiguracja robota.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

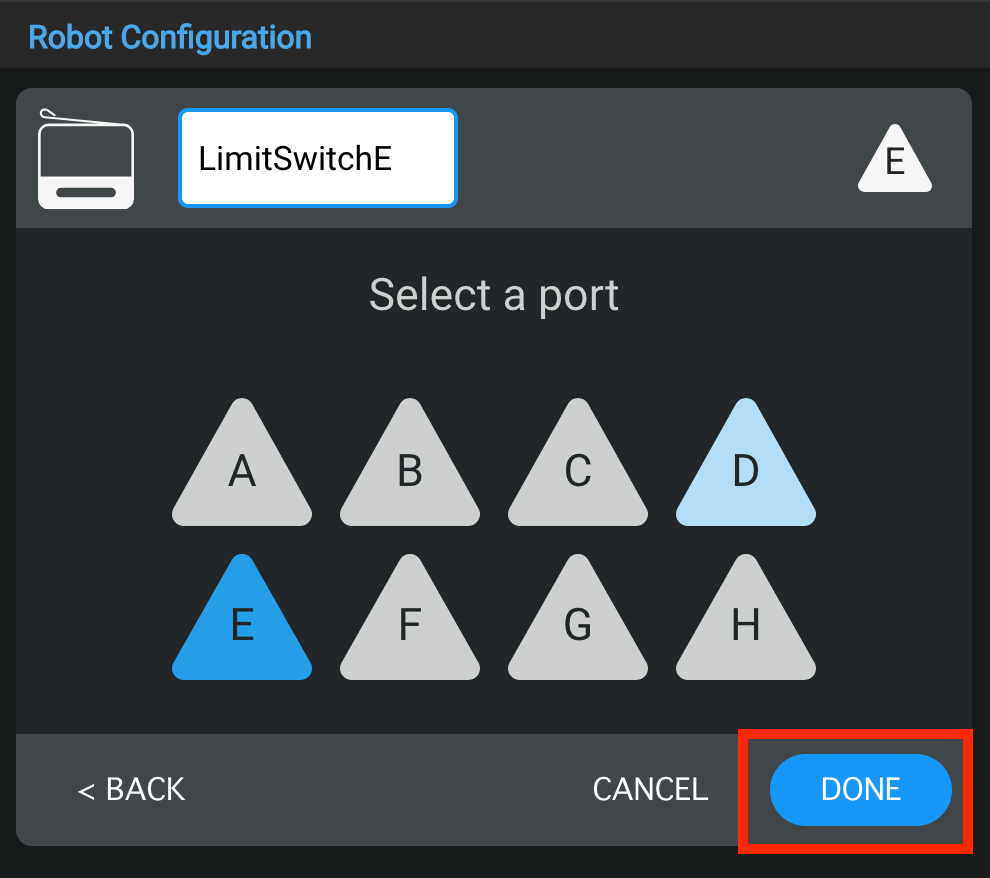

Wybierz inny port na ekranie Wybór portu, a numer portu zmieni kolor na niebieski. Następnie wybierz „Gotowe”, aby przesłać zmianę.


Zmiana nazwy urządzenia 3-przewodowego

Schemat ilustrujący opcje konfiguracji robotów V5, obejmujący różne komponenty i ich rozmieszczenie, istotne dla opisu kategorii V5 w sekcji Konfiguracja robota.

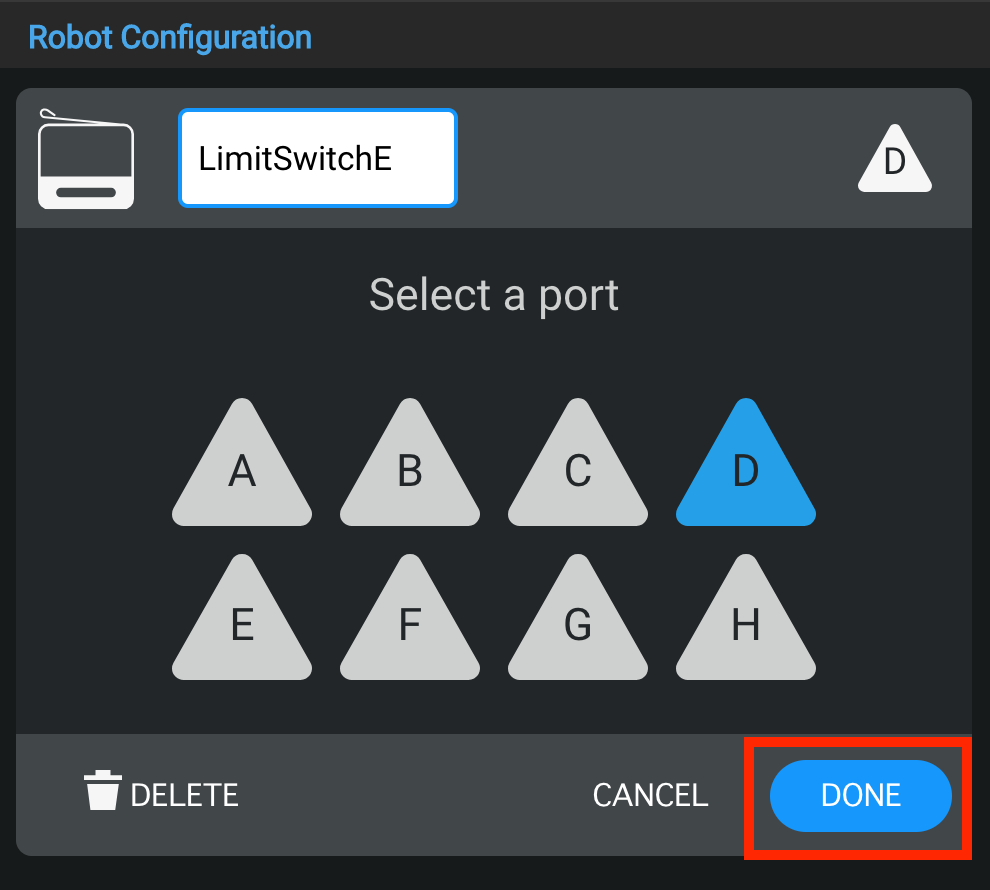

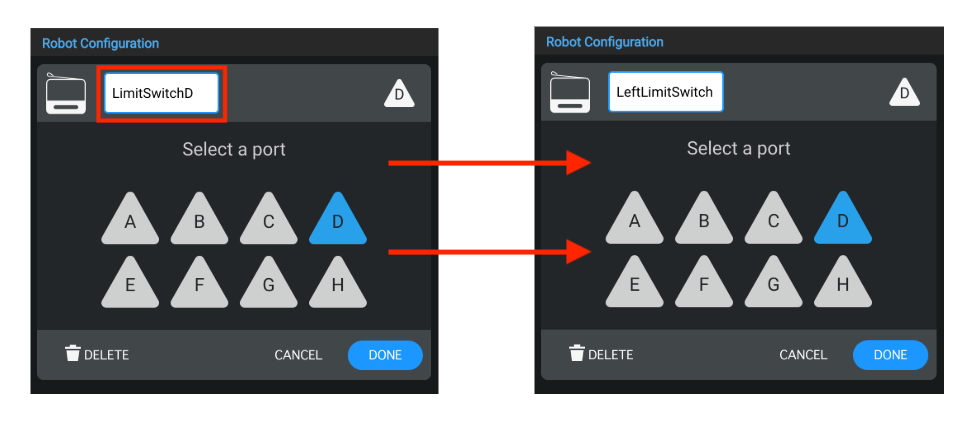

Można także zmienić nazwę urządzenia 3-przewodowego, zmieniając nazwę w polu tekstowym u góry okna Wybór portu. Jeśli wybierzesz nieprawidłową nazwę, pole tekstowe zostanie podświetlone na pomarańczowo. Następnie wybierz „Gotowe”, aby przesłać zmiany urządzenia do konfiguracji.

Schemat ilustrujący konfigurację robota dla wersji V5, pokazujący różne komponenty i ich połączenia, z opisanymi częściami w celu ułatwienia zrozumienia konfiguracji.

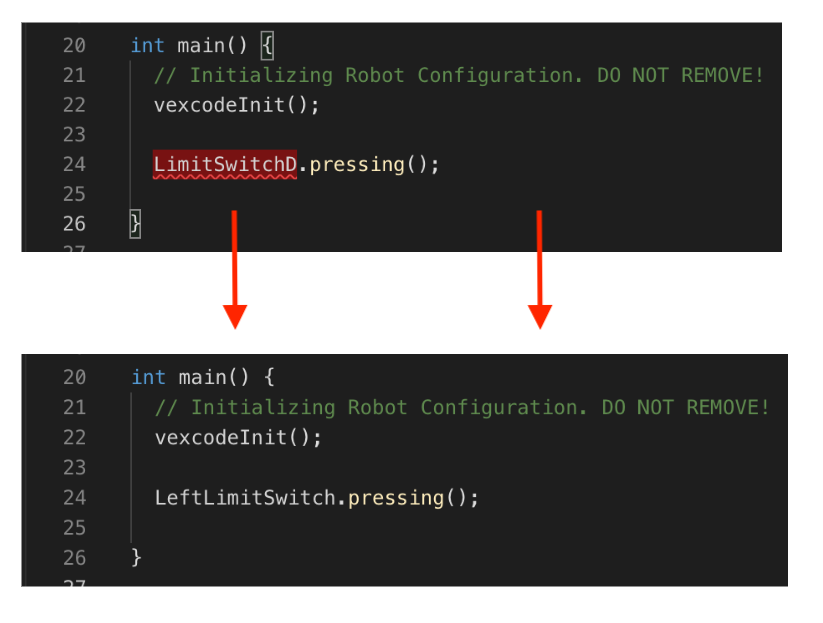

Jeśli zmienisz nazwę urządzenia 3-Wire, które jest już używane w Twoim projekcie, będziesz musiał zaktualizować nazwę urządzenia w poleceniu do nowej nazwy.


Usuwanie urządzenia 3-przewodowego

Schemat ilustrujący konfigurację robota dla kategorii V5, pokazujący kluczowe komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności.

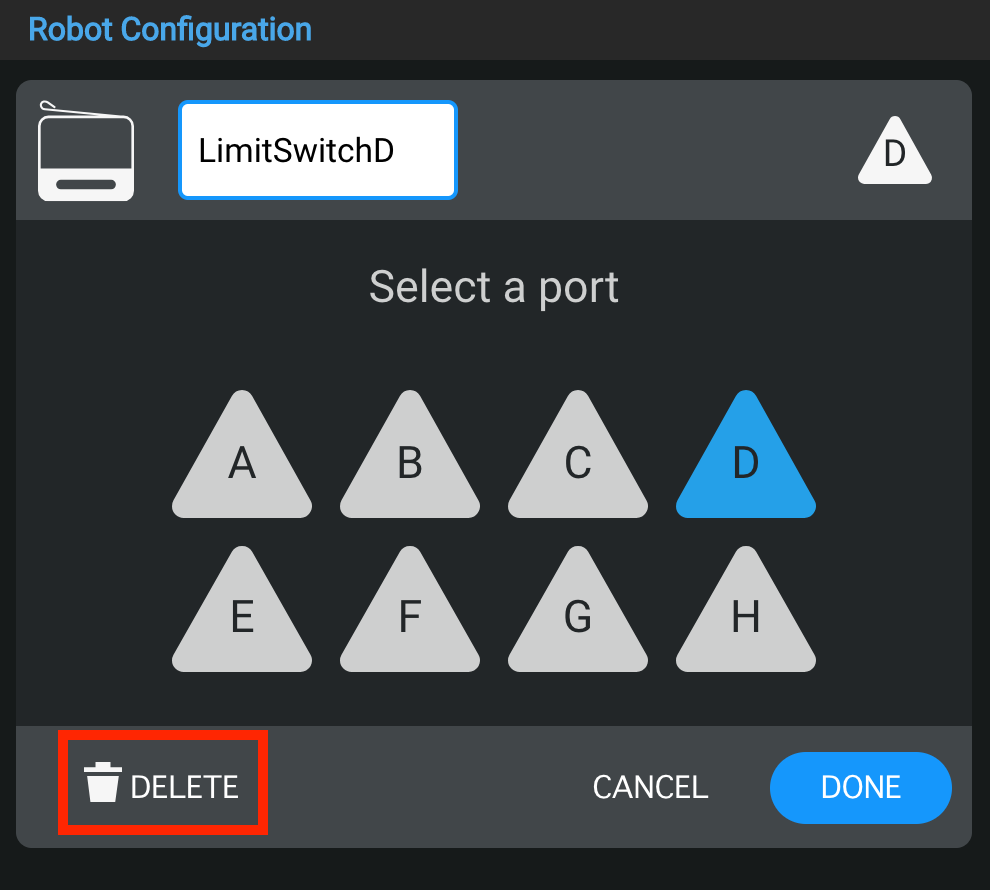

Urządzenia 3-przewodowe można również usunąć, wybierając opcję „Usuń” u dołu okna Wybór portu.

Uwaga: Jeśli usuniesz urządzenie 3-przewodowe, które jest już używane w twoim projekcie, projekt wygeneruje błąd przy próbie jego pobrania, dopóki nie usuniesz również poleceń, które korzystały z usuniętego urządzenia.


Konfigurowanie silnika VEX-393

Schemat ilustrujący konfigurację robota dla wersji V5, pokazujący różne komponenty i ich połączenia, w tym silniki, czujniki i elementy konstrukcyjne, co pomaga w zrozumieniu konfiguracji zapewniającej optymalną wydajność.

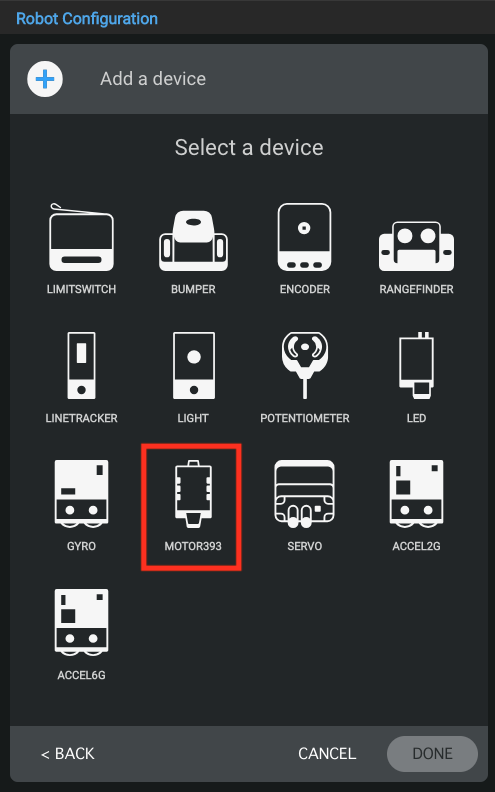

Z listy urządzeń wybierz VEX Motor-393.

Schemat ilustrujący opcje konfiguracji robotów V5, obejmujący opisane komponenty i połączenia, jako część Opisu kategorii V5 w sekcji Konfiguracja robota.

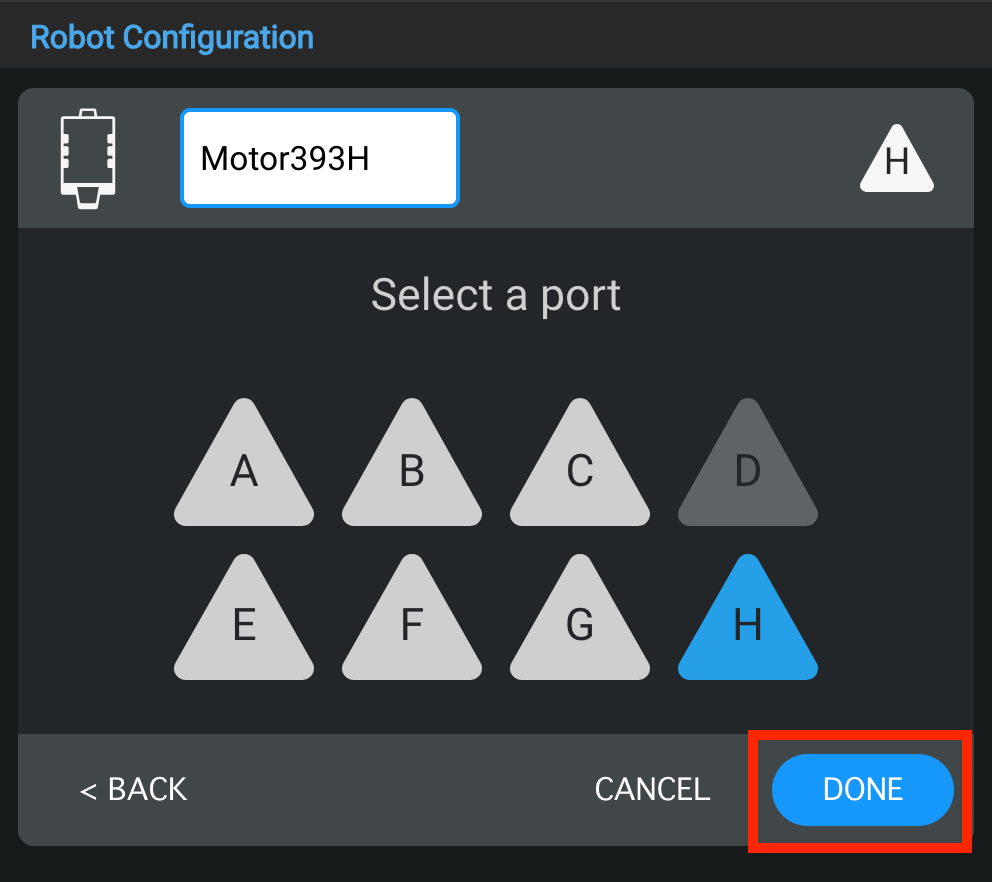

Wybierz port dla Motor-393.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

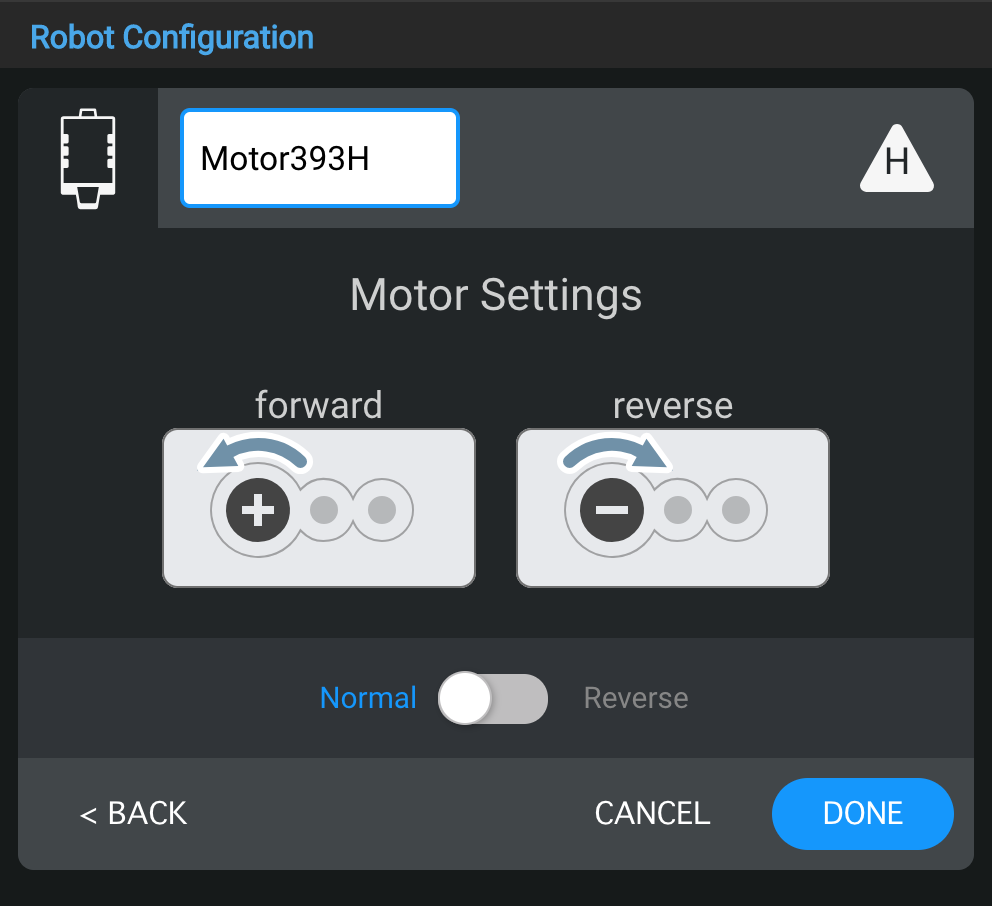

Po wybraniu portu okno Ustawienia silnika umożliwi dalszą konfigurację Motor-393 poprzez:

  • Zmiana nazwy
  • Zmiana portu
  • Zmiana kierunku

Więcej informacji na temat tych dodatkowych konfiguracji można znaleźć w opcjach poniżej.

Zrzut ekranu sekcji Konfiguracja robota w Opisie kategorii V5, wyświetlającej opcje konfiguracji i ustawienia dla systemów robotycznych.

Zmiana nazwy Motor-393.

Schemat ilustrujący konfigurację robota V5, prezentujący kluczowe komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

Zmiana portu Motor-393.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w systemie, odnoszący się do sekcji Opis kategorii V5 i konfiguracja robota.

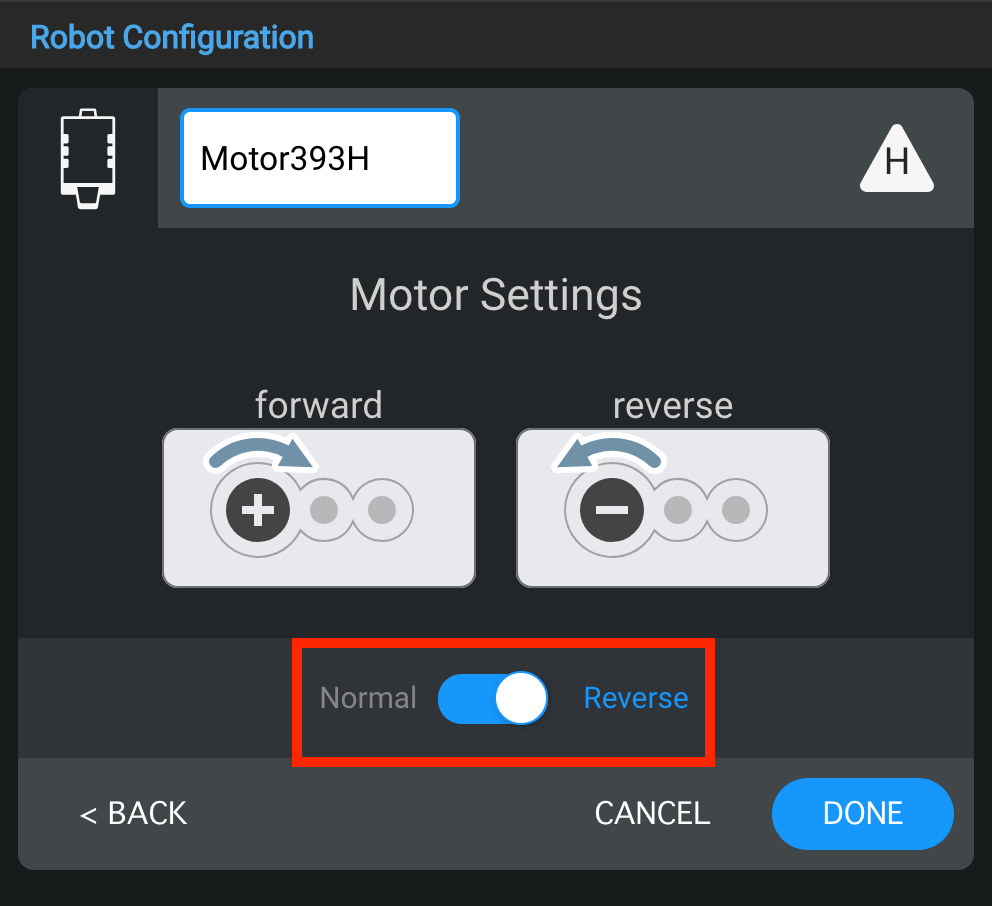

Zmiana kierunku Motoru-393.
