Montaż i okablowanie 3-przewodowego wyłącznika zderzakowego V5 v2

Zbierz potrzebne części

Schemat ilustrujący konfigurację i podłączenie czujników w robotyce V5, prezentujący różne typy czujników i ich rozmieszczenie w celu uzyskania optymalnej funkcjonalności w projektach.

Przygotuj następujące części:

  • (2) Przełączniki zderzaka v2
  • (4) Śruby #8-32 x 1/2".
  • (4) #8-32 Nakrętki Keps
  • (1) Klucz sześciokątny 5–64”.
  • (3) 4-calowe zamki błyskawiczne
  • (1) Klucz płaski (opcjonalnie)

UWAGA: Montaż i okablowanie wyłączników zderzakowych będzie łatwiejsze, jeśli zaciski akumulatora V5 będą puste, ponieważ akumulator został wyjęty.

Ustawić przełączniki zderzaka

Schemat ilustrujący wykorzystanie czujników w robotyce V5, pokazujący różne typy czujników i ich połączenia z mózgiem V5, z opisanymi komponentami w celu łatwego zrozumienia integracji czujników.

Umieść dwie śruby w każdym wyłączniku zderzaka nad logo VEX.

Umieść dwie śruby mocujące każdy wyłącznik zderzaka w trzecim i czwartym otworze od końcówek najbardziej wysuniętej do tyłu belki z kanałem C.

UWAGA: Śruby można również umieścić po obu stronach wyłącznika zderzaka w celu montażu w innej orientacji lub w innych miejscach.

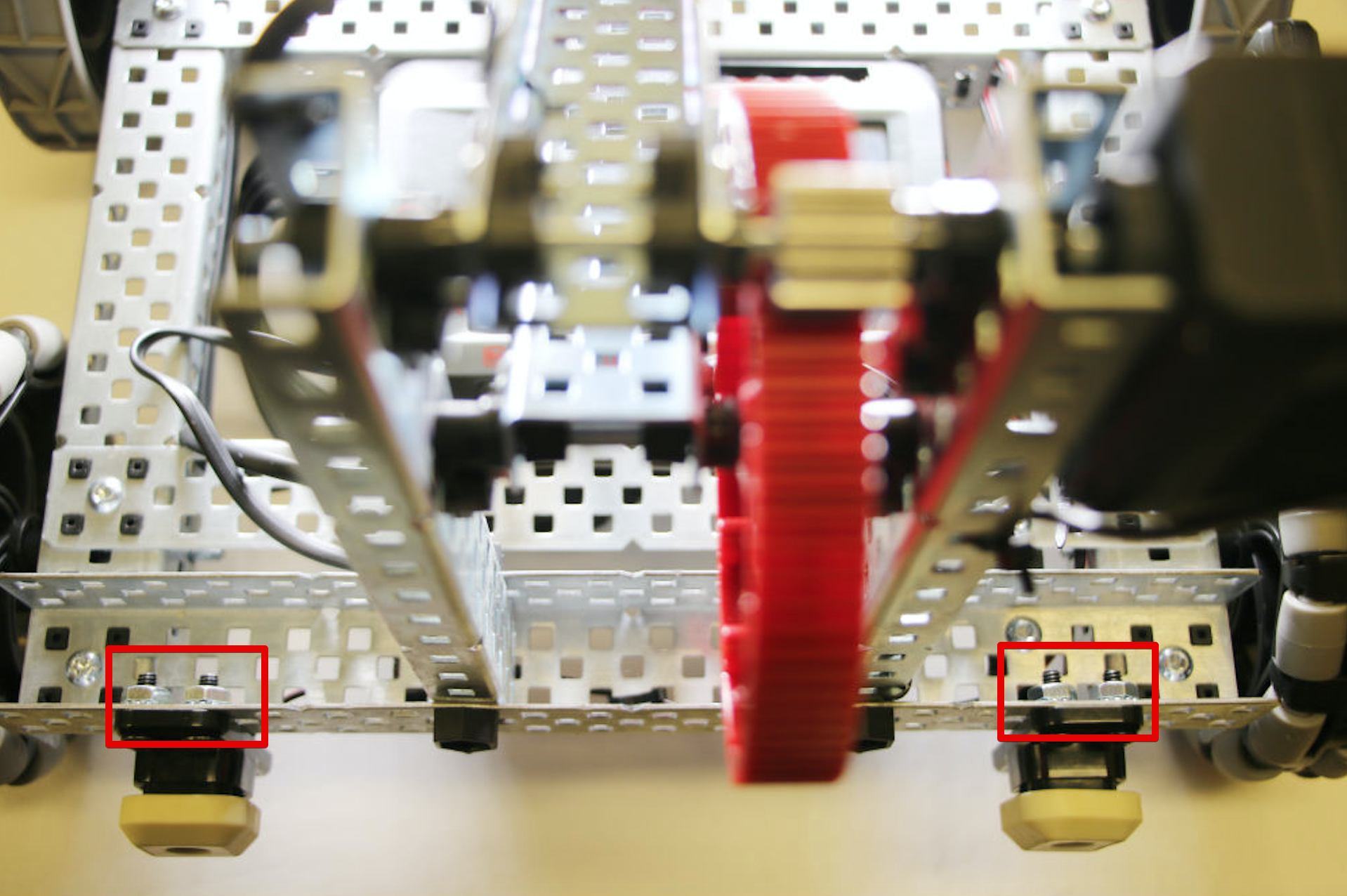

Przymocuj śruby na miejscu za pomocą czterech nakrętek Keps

Schemat ilustrujący montaż i konfigurację czujników w systemie robotycznym V5, podkreślający kluczowe komponenty i połączenia dla efektywnego wykorzystania.

UWAGA: Śruby nie powinny być zbyt dokręcone, ponieważ plastik przełącznika zderzaka może pęknąć.

Poprowadź przewody wokół obudowy

Schemat ilustrujący konfigurację i wykorzystanie czujników w robotyce V5, w tym oznaczone komponenty i połączenia zapewniające optymalną wydajność.

Poprowadź przewód od lewego wyłącznika zderzaka obok zacisków akumulatora V5.

Poprowadź przewód wokół drugiego zacisku akumulatora z boku mózgu robota V5 za pomocą trzech portów przewodów.

  • Nie należy prowadzić drutu przez belkę z kanałem C, w którym zamontowane jest koło.

Poprowadź przewód od prawego wyłącznika zderzaka bezpośrednio z powrotem do miejsca, w którym znajduje się przewód lewego wyłącznika zderzaka, tak aby oba złącza znajdowały się po stronie mózgu z portami trójprzewodowymi.

UWAGA: Przewody wyłącznika zderzaka można umieścić w dowolnym miejscu, pod warunkiem, że nie będą się ciągnąć ani zaczepiać podczas pracy.

Użyj opaski zaciskowej, aby przytrzymać przewód lewego wyłącznika zderzaka

Schemat ilustrujący konfigurację i podłączenie różnych czujników w systemie robotycznym V5, ze wskazaniem typów czujników, portów i okablowania w celu efektywnego wykorzystania w projektach robotyki.

Przeciągnij opaskę zaciskową wokół przewodu lewego wyłącznika zderzaka w dobrym miejscu na belce z kanałem C, tak aby nie przeszkadzał akumulatorowi.

UWAGA: Nie dokręcaj całkowicie opaski zaciskowej, dopóki przewody nie zostaną podłączone do mózgu.

Użyj opaski zaciskowej, aby przytrzymać oba przewody nad zaciskiem akumulatora

Schemat ilustrujący konfigurację i wykorzystanie czujników w robotyce V5, pokazujący różne typy czujników i ich połączenia z mózgiem V5 w celu zwiększenia funkcjonalności projektów robotyki.

Załóż drugą opaskę zaciskową wokół lewego i prawego przewodu wyłącznika zderzaka w dobrym miejscu nad zaciskiem akumulatora, tak aby nie zwisały ani nie przeszkadzały innym elementom.

UWAGA:Nie dokręcaj całkowicie opaski zaciskowej, dopóki przewody nie zostaną podłączone do mózgu.

Użyj ostatniej opaski zaciskowej, aby przytrzymać prawy przewód przełącznika zderzaka na miejscu

Schemat ilustrujący konfigurację i wykorzystanie czujników w robotyce V5, zawierający opisane komponenty i połączenia ułatwiające zrozumienie integracji czujników.

Poprowadź przewód prawego wyłącznika zderzaka wzdłuż wiązki kanału C i poza mózg, a następnie z powrotem w stronę portów trzech przewodów.

Przeciągnij ostatnią opaskę zaciskową wokół podwójnego drutu i przez belkę z kanałem C, tak aby można ją było trzymać z dala od innych elementów.

UWAGA:Nie dokręcaj całkowicie opaski zaciskowej, dopóki przewody nie zostaną podłączone do mózgu.

Podłącz przełączniki zderzaka do portów trójprzewodowych i zakończ

Schemat ilustrujący konfigurację i podłączenie czujników w systemie robotycznym V5, prezentujący różne typy czujników i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

Podłącz przewód lewego wyłącznika zderzaka do portu A, a przewód prawego wyłącznika zderzaka do portu B.

Dokręć całkowicie opaski zaciskowe, aby były bezpieczne, a następnie odetnij nadmiar plastiku.

Włóż baterię V5 do zacisków i ponownie podłącz baterię do mózgu.

UWAGA: Na czujniku lub dowolnym elemencie przewodowym można umieścić etykietę (taśmę, naklejki itp.), aby oznaczyć port, do którego jest on podłączony.
