Silnik V5 Smart Motor ma trzy opcje łatwych do wymiany wkładów przekładni wewnętrznej. Dostępny jest wkład z czerwoną nasadką o przełożeniu wyjściowym 36:1 (100 obr./min) dla wysokiego momentu obrotowego & przy niskiej prędkości, który najlepiej nadaje się do podnoszenia ramion, ruchomych pazurów i innych mechanizmów o wysokim momencie obrotowym. Dostępna jest kaseta z zieloną nakrętką o wyjściowym przełożeniu 18:1 (200 obr./min) dla standardowych przełożeń do zastosowań w układach napędowych. Dostępny jest wkład z niebieską nasadką o przełożeniu wyjściowym 6:1 (600 obr./min) dla niskiego momentu obrotowego & dużej prędkości, który najlepiej nadaje się do rolek wlotowych, kół zamachowych lub innych szybko poruszających się mechanizmów. Wkład przekładniowy silnika V5 Smart można wymienić, wykonując poniższe czynności.

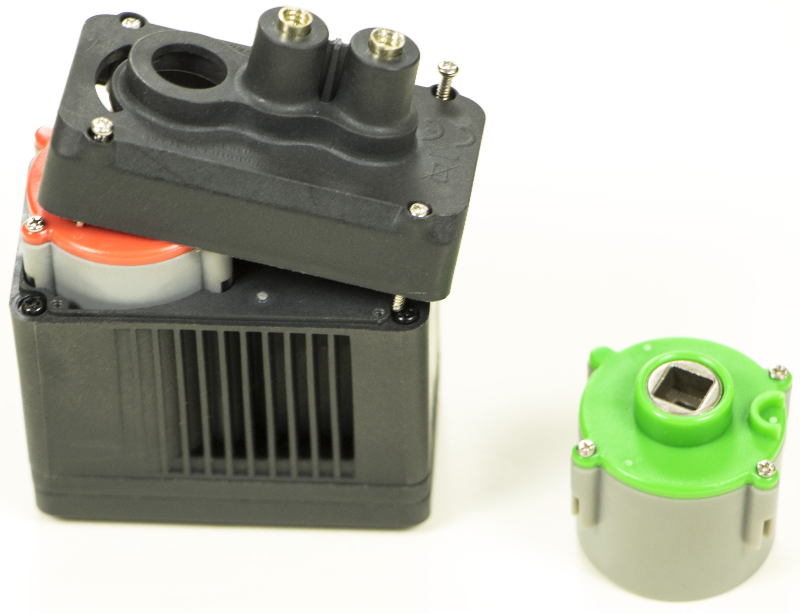

Zdejmij nasadkę zakrywającą wkład przekładniowy silnika V5 Smart Motor Gear Cartridge
Odkręć cztery śruby mocujące pokrywę silnika V5 Smart Motor do korpusu.
Odłóż nakładkę i cztery śruby.

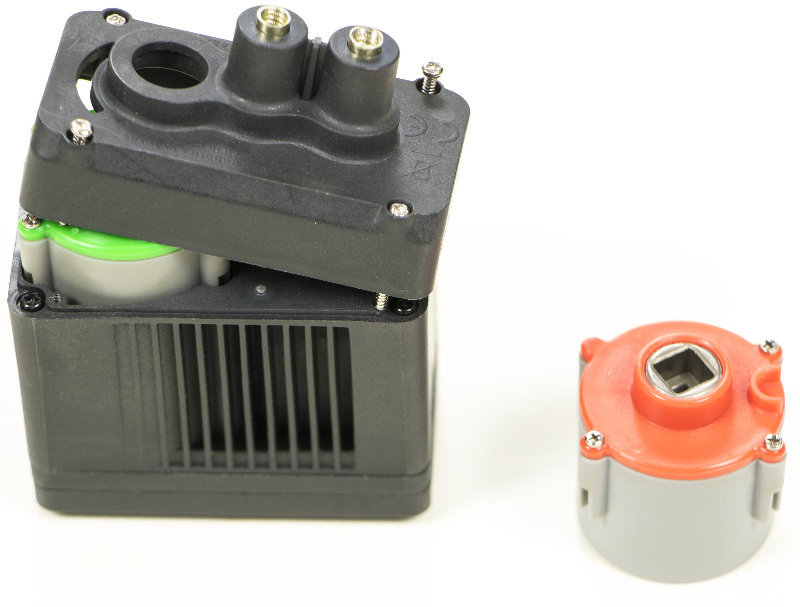

Zamień wkład przekładni silnika V5 Smart na zamienny
Wyjmij wkład przekładni silnika V5 Smart Motor.
Umieść nowy wkład w komorze na wkład.
UWAGA: Upewnij się, że podniesione półokrągłe wycięcie jest ustawione we właściwą stronę, w przeciwnym razie nasadka nie będzie się ponownie zakładać.

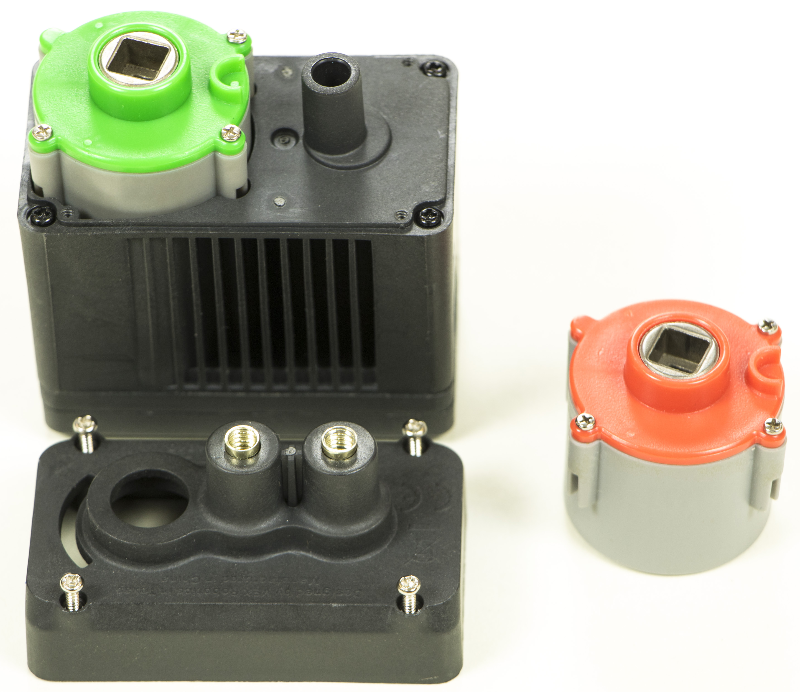

Wymień nakładkę i śruby
Załóż z powrotem nakrętkę na silnik V5 Smart Motor.
Dokręć śruby z powrotem, aż będą bezpieczne.
Więcej informacji na temat silników V5 Smart Motors można znaleźć w artykule W jaki sposób silniki V5 Smart Motor poprawiają komfort użytkowania.
Silniki V5 Smart Motors i dodatkowe wkłady przekładniowe można nabyć pod adresem https://www.vexrobotics.com/276-4840.html.
