Konfigurowanie domyślnego kontrolera IQ w VEXcode IQ (1. generacji)

Ten artykuł został zarchiwizowany. Zobacz zaktualizowany artykuł tutaj.

Rozpoczynając programowanie za pomocą VEXcode IQ, bloki kontrolera nie pojawią się w Toolboxie, dopóki kontroler nie zostanie skonfigurowany.

  • W każdym projekcie można skonfigurować tylko jeden kontroler.
  • Szablon IQ Clawbot (układ napędowy) jest używany do poniższej konfiguracji kontrolera.
  • Jeśli masz skonfigurowany kontroler, musisz mieć kontroler podłączony do robota VEX IQ Robot Brain , aby projekt mógł zostać uruchomiony.


Oto różne opcje konfiguracji kontrolera:

  • Dodanie kontrolera
  • Zmiana lewego i prawego przycisku kontrolera
  • Zmiana joysticków kontrolera
  • Zmiana przycisków E i F kontrolera
  • Zmiana kierunku przycisków kontrolera
  • Usuwanie kontrolera

Dodanie kontrolera


Aby skonfigurować Kontroler należy wybrać przycisk Urządzenia, co spowoduje otwarcie okna Urządzenia.


Wybierz generację, z którą pracujesz.


Wybierz „Dodaj urządzenie”.


Wybierz „Kontroler”.


Jeśli chcesz zaprogramować sterownik za pomocą VEXcode IQ, wybierz „Gotowe”, aby zakończyć konfigurację lub „Anuluj”, aby wrócić do menu Urządzenia.

Uwaga: Jeśli chcesz skonfigurować sterownik do pracy bez programowania, zapoznaj się z dodatkowymi opcjami poniżej.


Zmiana lewego i prawego przycisku kontrolera


Możesz zmienić, którymi silnikami sterują przyciski Lewy i Prawy, wybierając przyciski w celu przełączania silników, aż zostanie wyświetlony żądany silnik.

Uwaga: Przed przypisaniem akcji do przycisków należy skonfigurować silniki.

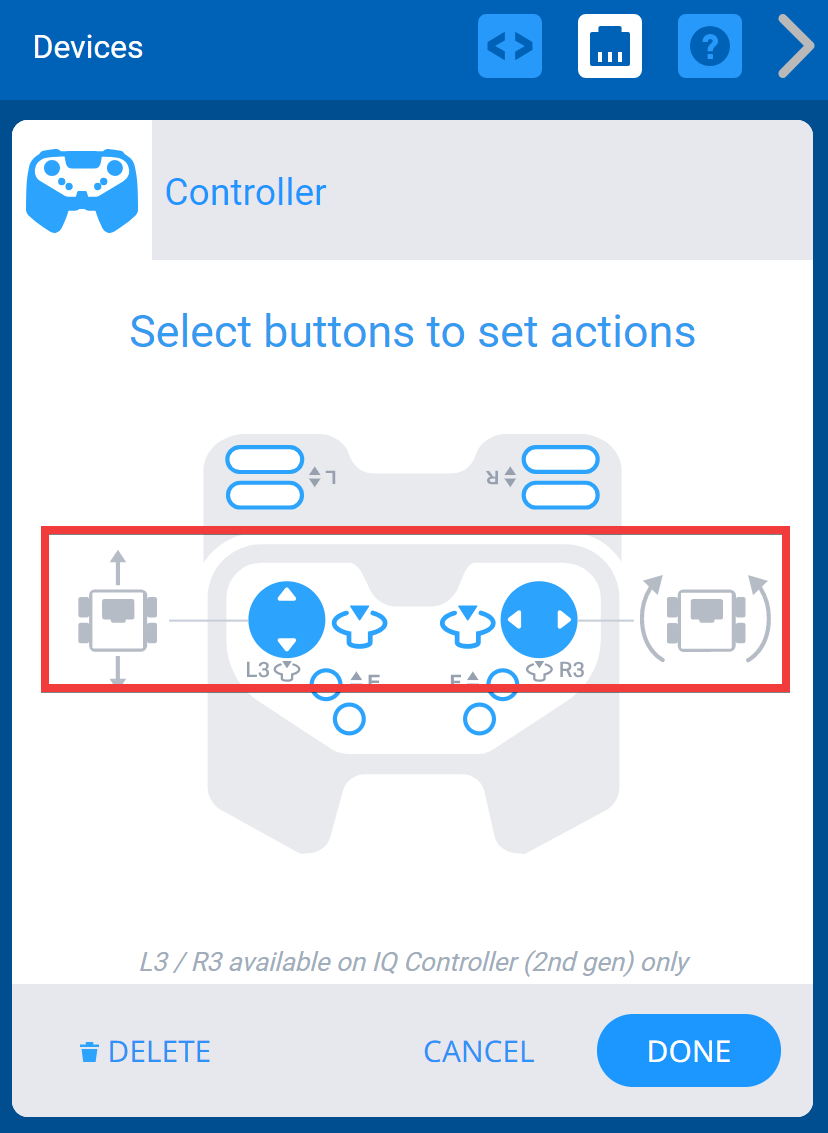

Zmiana joysticków kontrolera


Możesz zmienić tryb jazdy robota, wybierając joysticki, aby przełączać tryby, aż pojawi się żądany tryb. Cztery tryby to: Lewy salon gier, Prawy salon gier, Split Arcade i Tank.

Uwaga: Przed przypisaniem trybu jazdy należy skonfigurować układ napędowy.

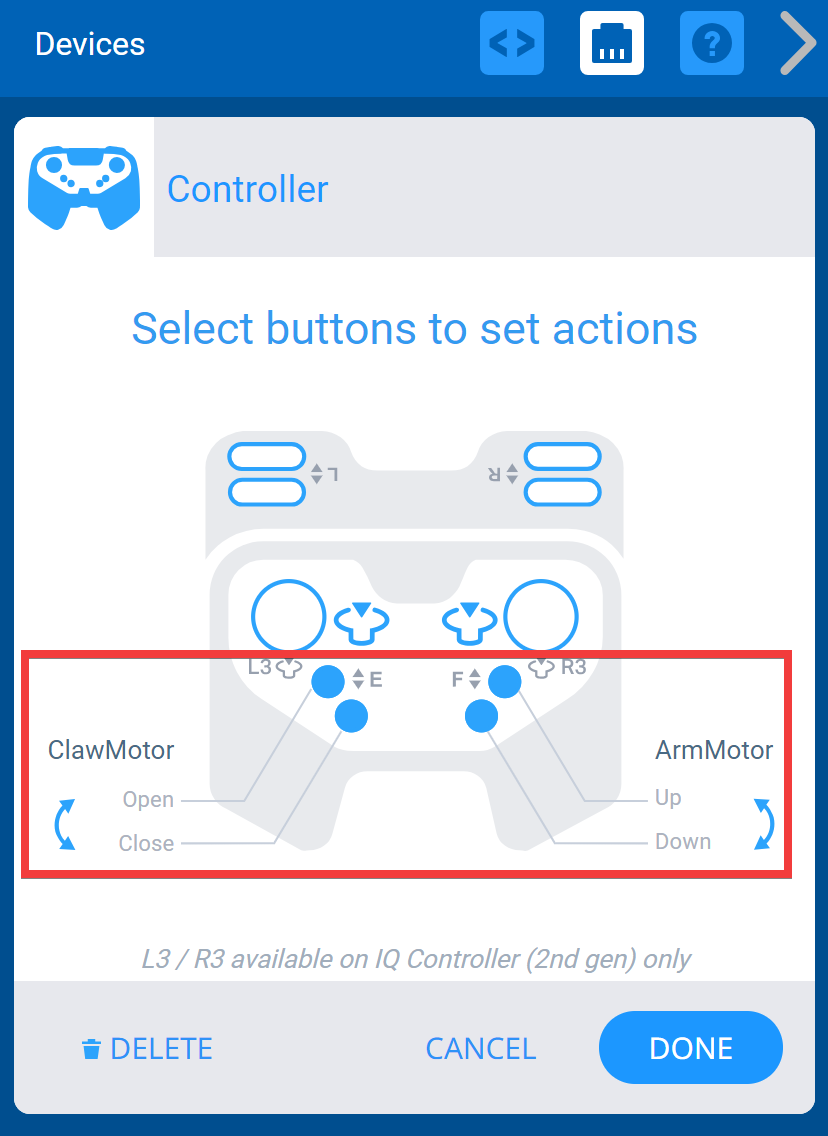

Zmiana przycisków E i F kontrolera


Możesz zmienić, którymi silnikami sterują przyciski E i F, wybierając przyciski w celu przełączania silników, aż zostanie wyświetlony żądany silnik.

Uwaga: Przed przypisaniem akcji do przycisków należy skonfigurować silniki.


Zmiana kierunku przycisków kontrolera


Na ekranie Opcje można także użyć strzałki zamiany, aby przełączać przyciski sterujące każdym kierunkiem silnika.


Usuwanie kontrolera


Kontroler można również usunąć, wybierając opcję „Usuń” u dołu ekranu.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
