Rozwiązywanie problemów z baterią VEX IQ (1. generacji) poprzez ręczne ładowanie – Biblioteka VEX

Ręczne ładowanie akumulatora robota VEX IQ to technika rozwiązywania problemów, którą należy wypróbować tylko wtedy, gdy akumulator nie działa, a ładowanie akumulatora nie powiodło się. W tej sytuacji, po włożeniu baterii, kontrolka ładowarki IQ będzie migać na czerwono. Ręczne ładowanie w innych momentach może spowodować uszkodzenie akumulatora robota.

Krok 1: Zbierz niezbędne komponenty.

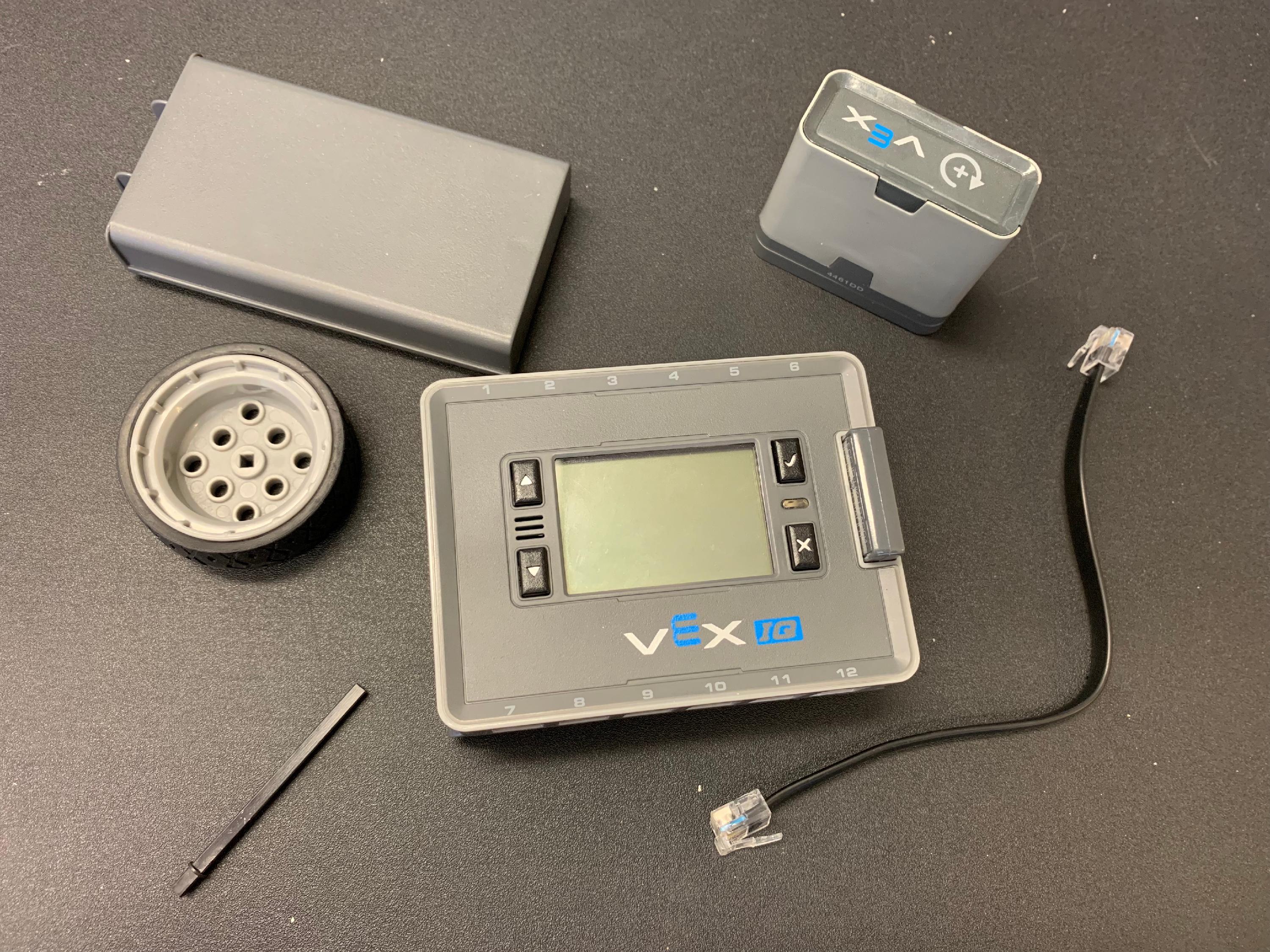

Silnik Smart Motor, wał silnika, mózg IQ, akumulator IQ, kabel Smart Cable i koło umieszczone razem na stole.

Zbierz następujące przedmioty:

1 inteligentny silnik VEX IQ
Dowolny metalowy wał silnika
Mózg robota VEX IQ
Bateria robota VEX IQ z usterką akumulatora robota (migająca czerwona dioda LED ładowarki)
1 inteligentny kabel
1 Koło lub przekładnia

Krok 2: Włóż baterię robota do mózgu.

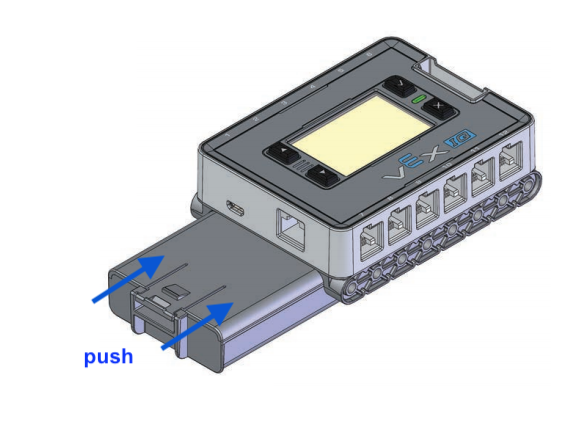

Schemat przedstawia podłączenie baterii do mózgu IQ. Strzałka wskazuje, że baterię należy wsunąć do portu ładowania znajdującego się na spodzie urządzenia Brain. Akumulator należy umieścić tak, aby zatrzask był skierowany na zewnątrz mózgu.

UWAGA: Wsuń akumulator robota do mózgu, aż usłyszysz kliknięcie zatrzasku.

Krok 3: Zamontuj inteligentny silnik.

Schemat mózgu IQ z inteligentnym silnikiem podłączonym do jednego z inteligentnych portów.

Podłącz inteligentny silnik do dowolnego inteligentnego portu za pomocą inteligentnego kabla.

Delikatnie pociągnij za oba końce inteligentnego kabla, aby upewnić się, że jest on bezpiecznie podłączony.

UWAGA: Upewnij się, że oba końce kabla Smart Cable są całkowicie włożone. Po ich podłączeniu powinien pojawić się dźwięk kliknięcia.

UWAGA: Upewnij się, że Smart Motor jest jedynym urządzeniem podłączonym do Brain.

Krok 4: Zamontuj koło.

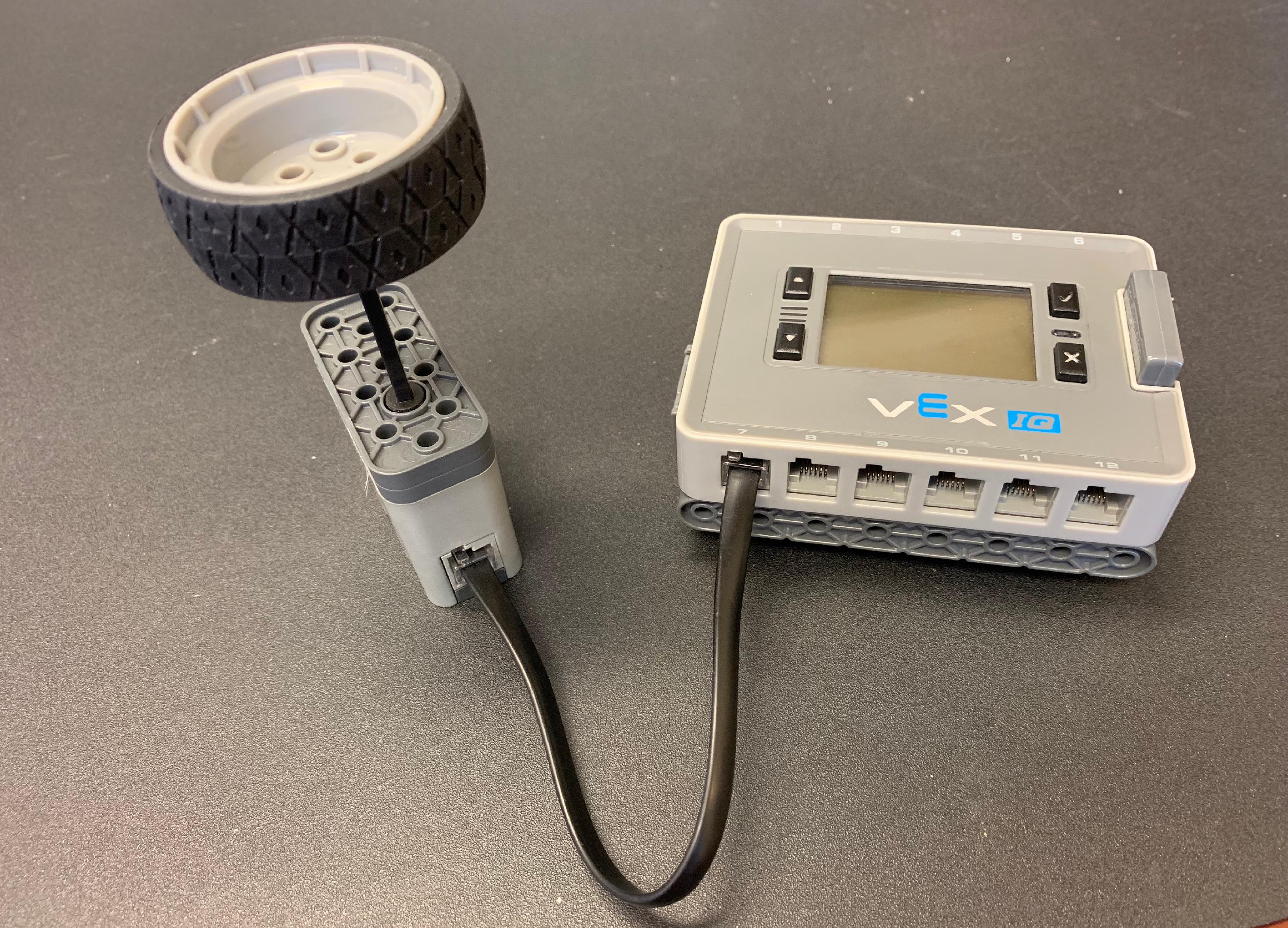

Mózg IQ z baterią umieszczono na stole. Silnik Smart Motor jest podłączony do jednego ze swoich portów Smart Port. Wał silnika przymocowany do koła jest połączony z inteligentnym silnikiem, dzięki czemu gdy koło się obraca, inteligentny silnik również się obraca.

Włóż wał silnika do inteligentnego silnika.

Przymocuj koło do wału silnika.

UWAGA: Upewnij się, że wał silnika jest prawidłowo włożony, tak aby koło nie zsunęło się z wału.

Krok 5: Obróć koło.

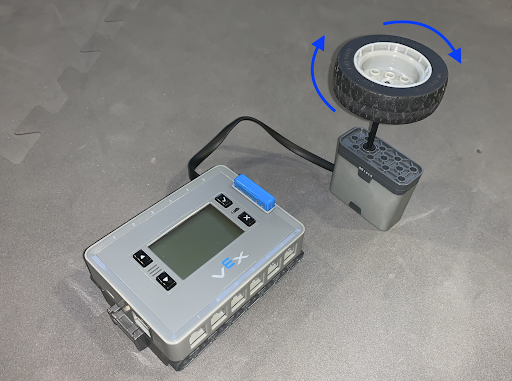

Mózg IQ z baterią umieszczono na stole. Silnik Smart Motor jest podłączony do jednego ze swoich portów Smart Port. Wał silnika przymocowany do koła jest połączony z inteligentnym silnikiem. Strzałki wskazują, że element koła należy obracać szybko.

Szybko obracaj zębatką/kołem do przodu i do tyłu przez około jedną minutę.

Wyjmij akumulator robota z mózgu po około jednej minucie i szybko umieść akumulator robota w ładowarce.

UWAGA: Podczas obracania koła zębatego/koła dioda LED Brain będzie migać i/lub ekran LCD Brain będzie migał. Mózg może się włączyć.

UWAGA: Jeśli ładowanie ręczne zakończyło się pomyślnie, po wsunięciu akumulatora robota do bazy dioda LED na ładowarce będzie świecić się na czerwono.

Jeśli powyższa procedura nie zadziała, skontaktuj się z obsługą VEX pod adresem support@vex.com.
