Montaż i okablowanie akumulatora V5 – Biblioteka VEX

Zbierz wszystkie potrzebne części

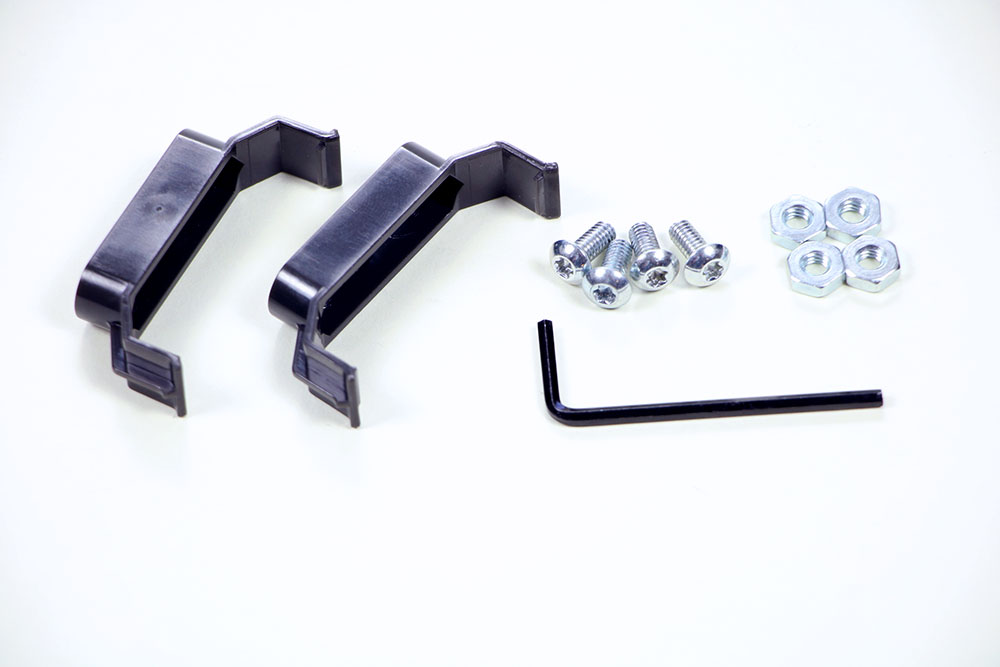

Elementy potrzebne do montażu akumulatora V5 są składane razem. Przedstawione części obejmują: 2 zaciski akumulatora V5, 4 śruby #8/32, 4 nakrętki zabezpieczające #8/32 i 1 klucz imbusowy.

Będziesz potrzebować:

(1) Bateria robota V5 (nie pokazano)
(1) Kabel akumulatora robota V5 (nie pokazano)
(2) Zaciski akumulatora V5
(4) Śruby #8-32 x 1/2".
(4) #8-32 Nakrętki Keps
(1) Klucz sześciokątny 3-32".

Jeśli chcesz podłączyć akumulator, będziesz potrzebować także modułu V5 Robot Brain zamontowanego na robocie. >

Zamontuj zaciski akumulatora V5

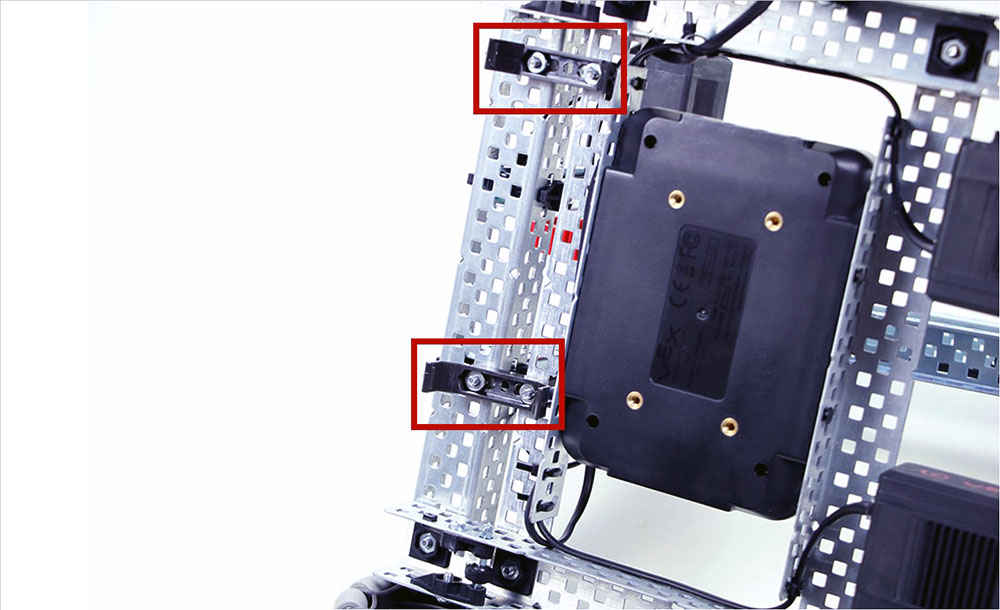

Do tylnej części robota przymocowano dwa klipsy akumulatorowe V5, które zostały wyróżnione.

Zamontuj dwa zaciski akumulatora V5 pod tylną częścią podstawy robota.

Zamocuj akumulator V5 w zaciskach

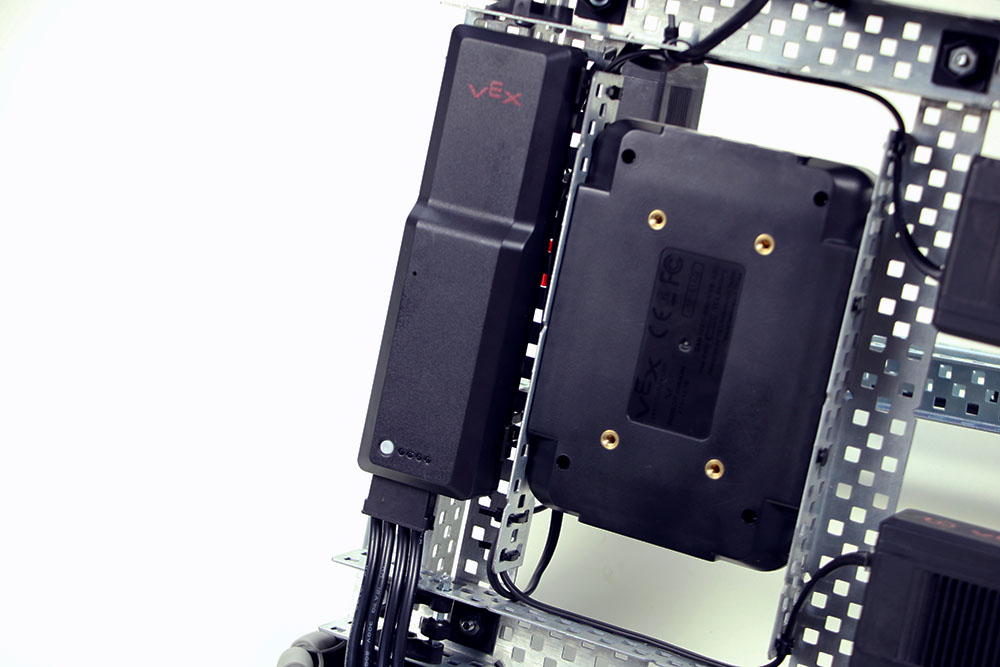

Akumulator V5 został przymocowany do dwóch klipsów akumulatora V5 znajdujących się z tyłu robota.

Wciśnij akumulator w zaciski, aż usłyszysz i poczujesz, że zatrzasnął się na swoim miejscu.

Podłącz akumulator robota V5

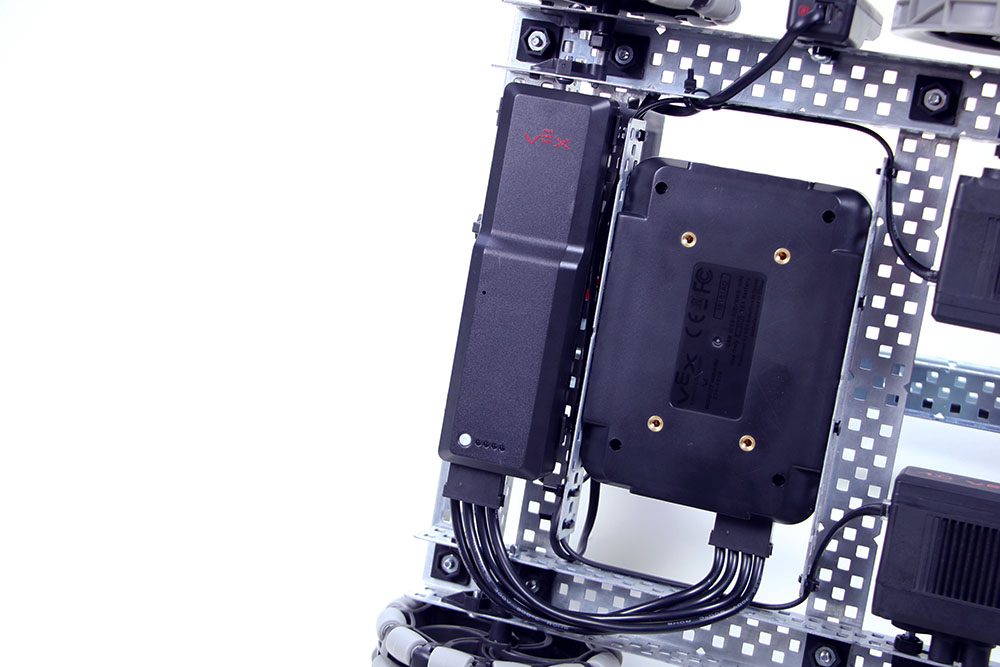

Na zdjęciu kabel akumulatora V5 łączący akumulator V5 z mózgiem V5 robota.

Podłącz akumulator do robota V5 Brain za pomocą kabla akumulatora.

Pamiętaj, aby prawidłowo włożyć złącza kabla akumulatora, tak aby zatrzasnęły się na swoim miejscu.

Bardziej szczegółowe instrukcje dotyczące montażu i podłączania akumulatora można znaleźć w instrukcji montażuV5 Clawbot.
