Uwaga: Obrazy w tym artykule przedstawiają kontroler VEX IQ (1. generacji). Wykonaj te same kroki, aby zainstalować baterie w kontrolerze VEX IQ (2. generacji).

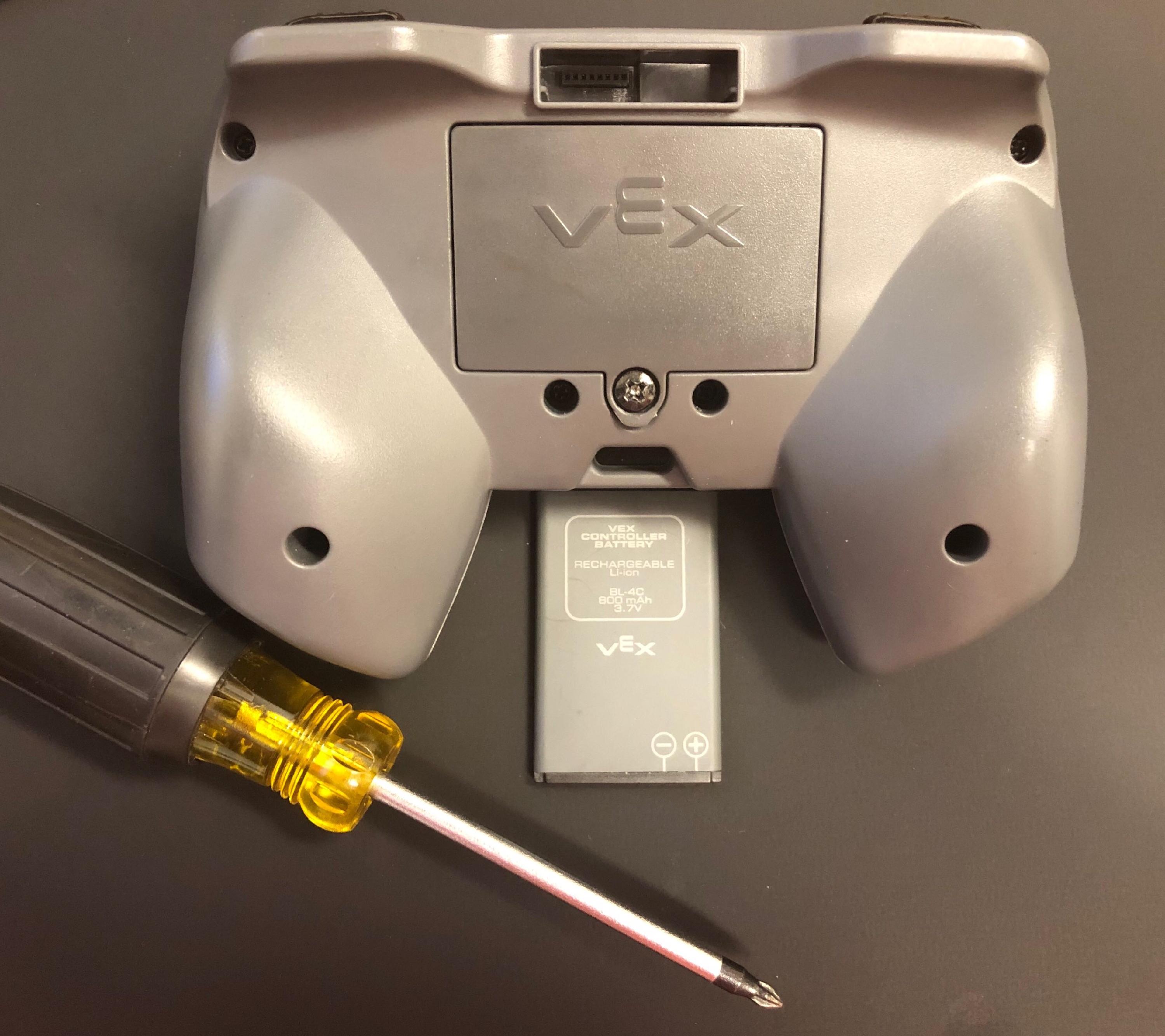

Kontroler IQ, bateria kontrolera IQ i śrubokręt krzyżakowy położone razem na stole.

Przygotuj następujące elementy do zainstalowania baterii kontrolera:
- Kontroler VEX IQ
- Bateria kontrolera VEX IQ
- Śrubokręt Phillipsa

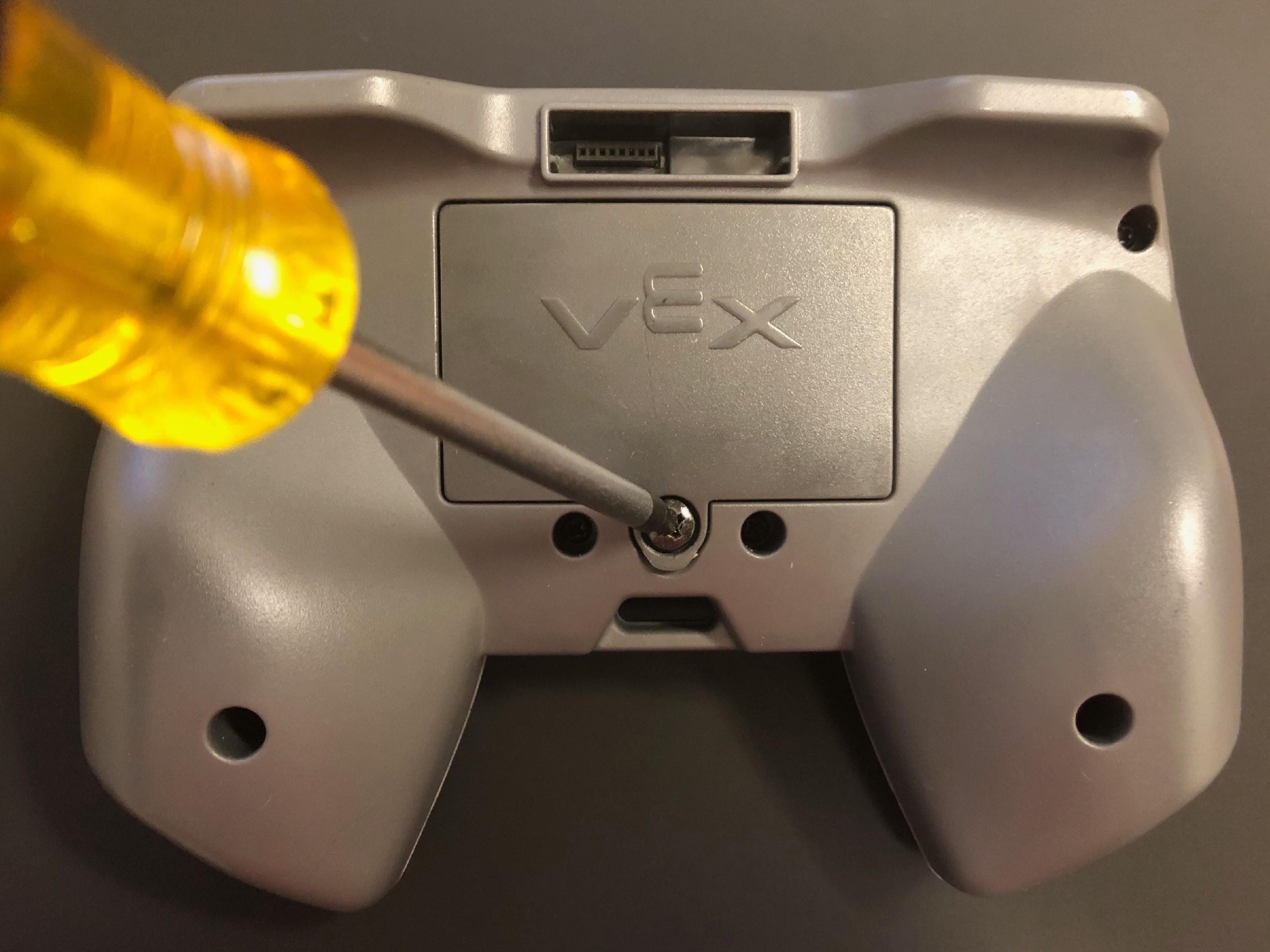

Śrubokręt krzyżakowy używany do poluzowania śruby na pokrywie baterii kontrolera.

Otwórz drzwiczki baterii kontrolera.
- Za pomocą śrubokręta krzyżakowego poluzuj śrubę i zdejmij pokrywę baterii.

Uwaga: Kontroler VEX IQ (2. generacji) ma 2 śruby.

Kontroler z otwartą pokrywą baterii i nową baterią włożoną do środka. Bateria ma ikony dodatnie i ujemne, które muszą być ustawione zgodnie z tymi na Kontrolerze. Na tym zdjęciu ikony baterii znajdują się w prawym górnym rogu gniazda baterii.

Umieść baterię wewnątrz kontrolera.
- Trzymaj baterię kontrolera zadrukowaną stroną skierowaną do góry i wyrównaj znaczniki ujemne (-) i dodatnie (+) ze znacznikami wewnątrz kontrolera.
- Wsuń baterię do kontrolera, trzymając ją poniżej plastikowej wypustki po prawej stronie, w pobliżu znaczników dodatniego i ujemnego.

Śrubokręt krzyżakowy używany do dokręcania śruby na pokrywie baterii kontrolera.

Załóż pokrywę baterii kontrolera.
- Załóż pokrywę baterii i przykręć ją z powrotem na miejsce.
