V5 Battery Medic to narzędzie diagnostyczne wchodzące w skład oprogramowania V5 Firmware Utility, służące do oceny stanu i kondycji akumulatora V5. Funkcja ta udostępnia szczegółowe informacje o akumulatorze, w tym napięcia poszczególnych ogniw, liczbę błędów przepięcia i ogólne napięcie pakietu. Aby użyć narzędzia V5 Battery Medic oraz zdiagnozować i monitorować stan akumulatora V5, wykonaj poniższe czynności:
Przed rozpoczęciem upewnij się, że posiadasz najnowszą wersję narzędzia V5 Firmware Utility.
Podłącz zasilany akumulatorowo robot Brain V5 do komputera i otwórz narzędzie V5 Firmware Utility
Podłącz akumulator robota V5 do mózgu robota V5, a następnie podłącz mózg do komputera.
Otwórz narzędzie V5 Firmware Utility i sprawdź, czy V5 Robot Brain jest aktualne i w razie potrzeby zainstaluj najnowszą aktualizację oprogramowania sprzętowego.

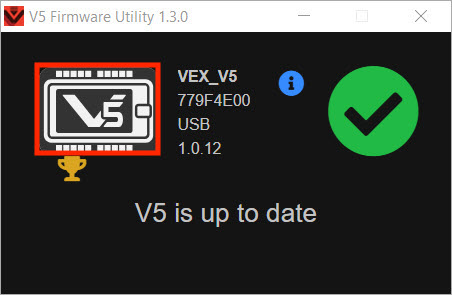

Przytrzymaj klawisze Shift i v na klawiaturze komputera, a następnie kliknij myszą ikonę V5 w narzędziu V5 Firmware Utility. Ikona jest podświetlona powyżej w czerwonym prostokącie.
Kliknij ikonę Battery Medic

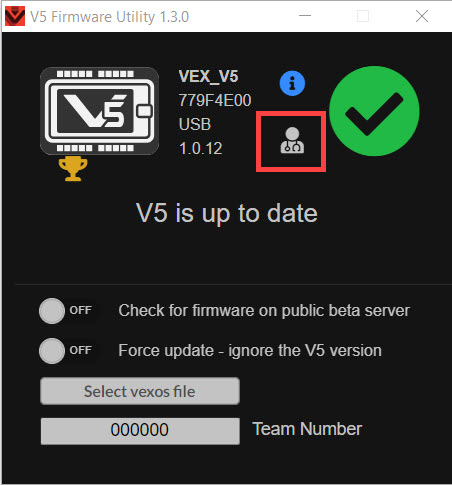

Kliknij małą, czerwoną ikonę Battery Medic, która pojawia się pod ikoną informacji. Ikona jest podświetlona powyżej w czerwonym prostokącie.
Spójrz na ekran Diagnostyka akumulatora
Należy pamiętać, że ciemnoczerwone zabarwienie niektórych komórek wskazuje, że wartości w tych komórkach nie są idealne. Napięcie pakietu jest niskie i wystąpiło ponad 50 błędów przepięcia.
Zauważ, że komórka 3 nie wydaje się być naładowana, ponieważ jej wyświetlana wartość jest znacznie niższa niż w pozostałych trzech komórkach.
Wymień akumulator robota V5, którego diagnostyka jest podobna do tej, na akumulator robota V5, który ma lepszą wydajność.
UWAGA: Na ekranie robota V5 Robot Brain zostanie wyświetlony ekran diagnostyki akumulatora.
