Interpretacja kontrolek i błędów akumulatora V5 – Biblioteka VEX

Wskaźniki LED na akumulatorze V5 dostarczają informacji o stanie ładowania i informują o problemach z akumulatorem. Kontrolki świecą na zielono, wskazując stan ładowania, oraz świecą lub migają na czerwono, aby ostrzec, że ładowanie akumulatora nie powiodło się lub akumulator nie działa. W tym artykule dowiesz się, jak interpretować kontrolki i błędy akumulatora V5.

Zinterpretuj kontrolki wskaźnika akumulatora podczas ładowania

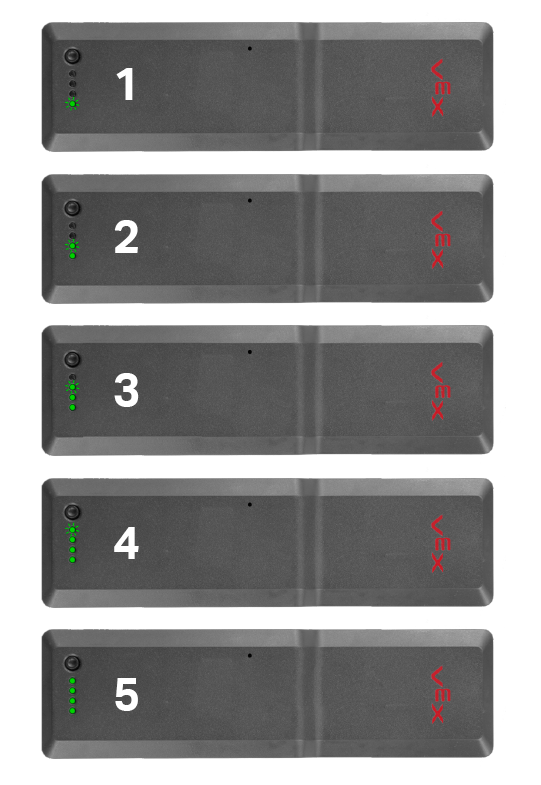

Ilustracja przedstawiająca interpretację kontrolek akumulatora podczas ładowania w systemie robotycznym VEX V5, ze wskazaniem różnych wzorów świetlnych i ich znaczenia w kontekście rozwiązywania problemów ze stanem akumulatora.

Spójrz na obrazek po lewej stronie. Obok każdej z migających zielonych lampek znajduje się opis wyjaśniający etapy ładowania akumulatora.

UWAGA:W miarę postępu ładowania liczba zielonych migających światełek będzie wzrastać. Gdy akumulator będzie w pełni naładowany, wszystkie cztery kontrolki zaświecą się na krótki czas, a następnie zgasną. Wszystkie cztery zielone diody LED będą migać raz na pięć sekund, gdy akumulator będzie ładowany, a jednocześnie będzie podłączony do ładowarki.

Zinterpretuj świecenie wskaźnika akumulatora, gdy jest on rozładowany

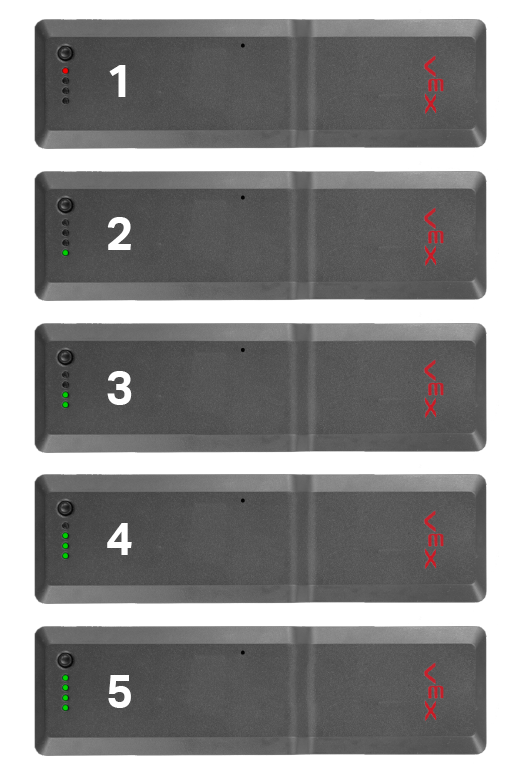

Schemat ilustrujący interpretację kontrolek akumulatora w urządzeniu V5 podczas jego rozładowania, ze wskazaniem różnych wzorów świetlnych i ich znaczenia w kontekście rozwiązywania problemów.

Naciśnij czarny, okrągły przycisk wskaźnika poziomu naładowania akumulatora, aby sprawdzić poziom naładowania akumulatora.

Spójrz na obrazek po lewej stronie. Obok każdej z zielonych migających lampek znajduje się opis wyjaśniający etapy ładowania akumulatora w przypadku jego rozładowania.

Jak interpretować błędy baterii V5

Napraw błąd, gdy czerwona migająca dioda LED znajduje się na czwartej pozycji

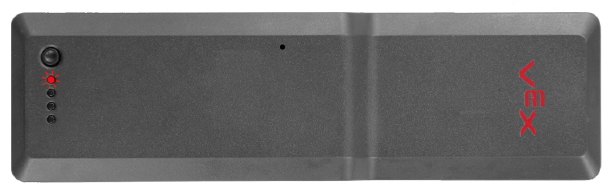

Schemat blokowy ilustrujący kroki rozwiązywania błędu wskazywanego przez migającą na czerwono diodę LED na czwartej pozycji w robocie VEX V5, część przewodnika rozwiązywania problemów.

Naładuj akumulator tak szybko, jak to możliwe, jeśli czerwona dioda LED miga pięć razy na sekundę. Oznacza to, że poziom naładowania akumulatora jest krytycznie niski.

UWAGA: Jeśli ładowarka jest podłączona, gdy dioda LED miga, będzie ona migać do czasu, aż napięcie wewnętrzne wzrośnie powyżej poziomu krytycznego i akumulator ponownie zostanie uznany za stabilny.

Napraw błąd, gdy migające diody LED znajdują się w trzeciej i czwartej pozycji

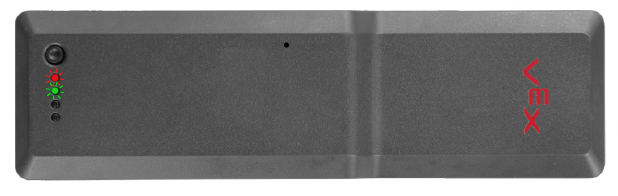

Schemat przedstawiający sposób korygowania błędu, gdy migające diody LED znajdują się na trzeciej i czwartej pozycji w robocie V5, wykorzystywanym do rozwiązywania problemów w robotyce.

Zwróć uwagę na szybko migającą czerwoną i zieloną diodę LED (dla wersji vexos 1.0.3 lub nowszej). Oznacza to błąd związany z przepięciem.

Pozwól, aby poziom naładowania akumulatora spadł poniżej określonego progu, a błąd zostanie usunięty.

Ponownie podłącz akumulator do ładowarki, aby sprawdzić, czy błąd zniknął.

Rozpoznaj błąd, gdy migające diody LED wskazują na wadliwe ogniwo

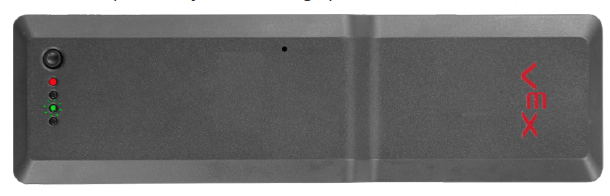

Schemat ilustrujący wskazanie błędu przez migające diody LED na robocie VEX V5, wskazujący na potencjalny problem związany z uszkodzoną celą w akumulatorze.

Zrozum, kiedy na akumulatorze świeci się czerwona dioda LED, a dowolna z zielonych diod LED miga krótko (raz na sekundę), wykryto awarię wewnętrznego ogniwa i akumulator jest w zasadzie wyczerpany.

UWAGA:Ten wzór diody LED wskazuje, że w akumulatorze jest co najmniej jedno uszkodzone ogniwo. Wskazana jest wymiana baterii.

Zrozum błąd, gdy czerwona migająca dioda LED znajduje się na czwartej pozycji

Schemat ilustrujący błąd wskazywany przez migającą na czerwono diodę LED na czwartej pozycji w urządzeniu robotycznym VEX, używanym do rozwiązywania problemów.

Odłącz ładowarkę, aby skasować błąd, jeśli raz na sekundę zacznie migać czerwona dioda LED.

Rozróżnij szybkie i wolne błyski w pierwszej i czwartej pozycji

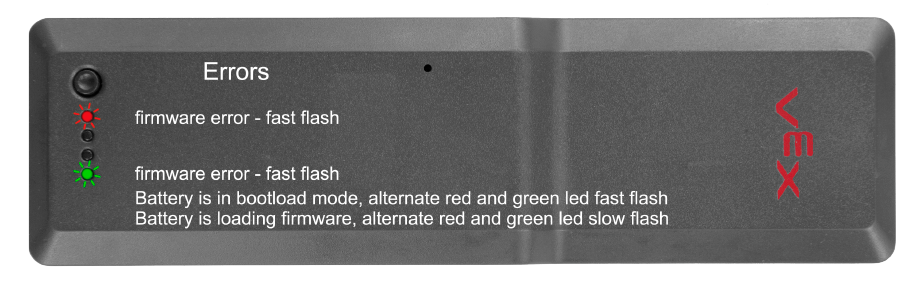

Schemat ilustrujący różnicę pomiędzy szybkimi i wolnymi błyskami na pierwszej i czwartej pozycji, istotny przy rozwiązywaniu problemów kategorii V5.

Podłącz akumulator do V5 Brain z aktualnym oprogramowaniem, jeśli czerwona i zielona dioda LED znajdują się w pierwszej i czwartej pozycji, jednocześnie szybko migając. Oznacza to, że bateria znajduje się w trybie ładowania oprogramowania sprzętowego.

Napraw błąd, gdy wszystkie diody LED migają

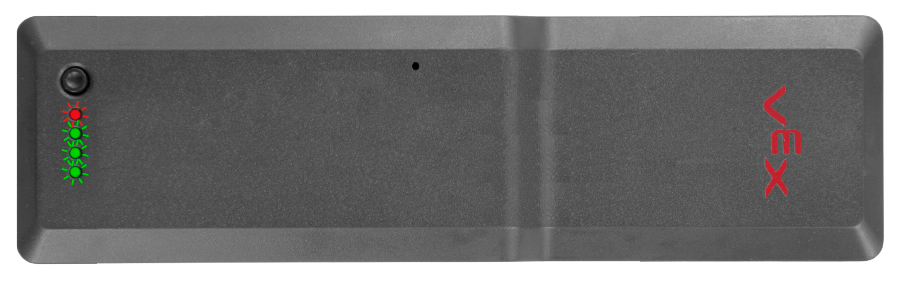

Schemat ilustrujący kroki rozwiązywania problemu migania wszystkich diod LED w urządzeniu V5, podkreślający kluczowe komponenty i działania, które należy podjąć.

Sprawdź, czy wszystkie czerwone i zielone diody LED migają bardzo szybko. Jeżeli tak się dzieje, a ładowarka jest podłączona, oznacza to, że akumulator znajduje się w trybie ładowania oprogramowania sprzętowego.

Odłącz ładowarkę, aby umożliwić aktualizację oprogramowania sprzętowego, aby umożliwić wyłączenie wszystkich diod LED, a następnie podłącz do mózgu V5.

Rozwiąż błąd, gdy nie świecą się żadne diody LED

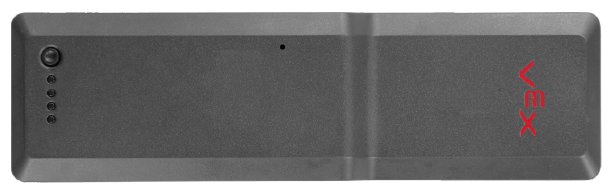

Przewodnik rozwiązywania problemów z systemem robotyki V5 pokazujący kroki pozwalające rozwiązać problem braku świecących się diod LED, zawierający listę kontrolną i wskaźniki wizualne do celów diagnostycznych.

Podłącz akumulator do ładowarki i odczekaj godzinę przed odłączeniem.

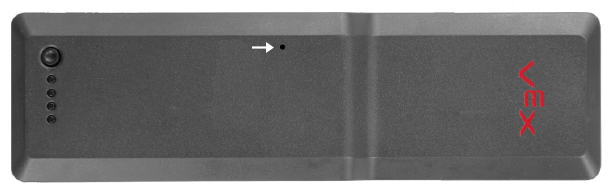

Jeśli lampki nie włączają się podczas ładowania ani nie zapalają się po naciśnięciu przycisku na akumulatorze, użyj spinacza biurowego lub przedmiotu o podobnej wielkości i naciśnij przycisk resetowania akumulatora pokazany poniżej.

Schemat blokowy ilustrujący kroki rozwiązywania problemów w celu rozwiązania problemu niedziałających diod LED w urządzeniach V5, podkreślający kluczowe działania, które należy podjąć w celu skutecznego rozwiązania problemu.

Ponownie podłącz akumulator do ładowarki i odczekaj godzinę przed odłączeniem.

Jeśli problem nadal występuje, oznacza to, że bateria jest uszkodzona i należy wysłać wiadomość e-mail do działu wsparcia VEX na adres support@vex.com.
