Kod koloru to kombinacja od 2 do 4 wcześniej skonfigurowanych sygnatur kolorów , które czujnik wizyjny AI może rozpoznać. Aby móc tworzyć kody kolorów, musisz najpierw skonfigurować co najmniej 2 sygnatury kolorów. Aby dowiedzieć się, jak skonfigurować sygnaturę koloru, przeczytaj Konfigurowanie sygnatur kolorów w VEXcode AIM.
Aby dowiedzieć się, jak skonfigurować kody kolorów w narzędziu AI Vision Utility, wykonaj poniższe czynności.

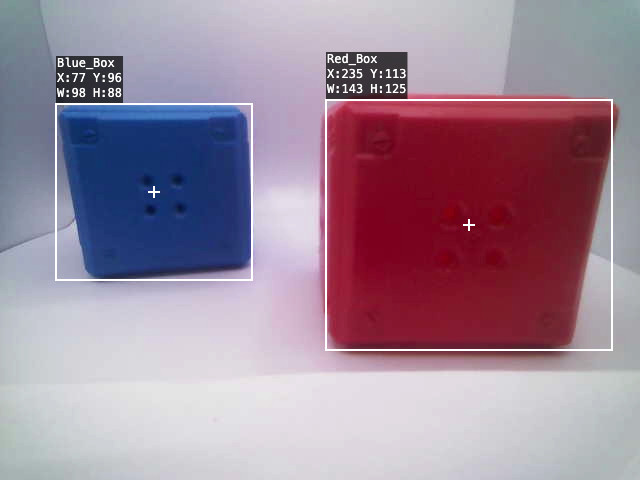

Ustaw żądane sygnatury kolorów w oknie konfiguracji.

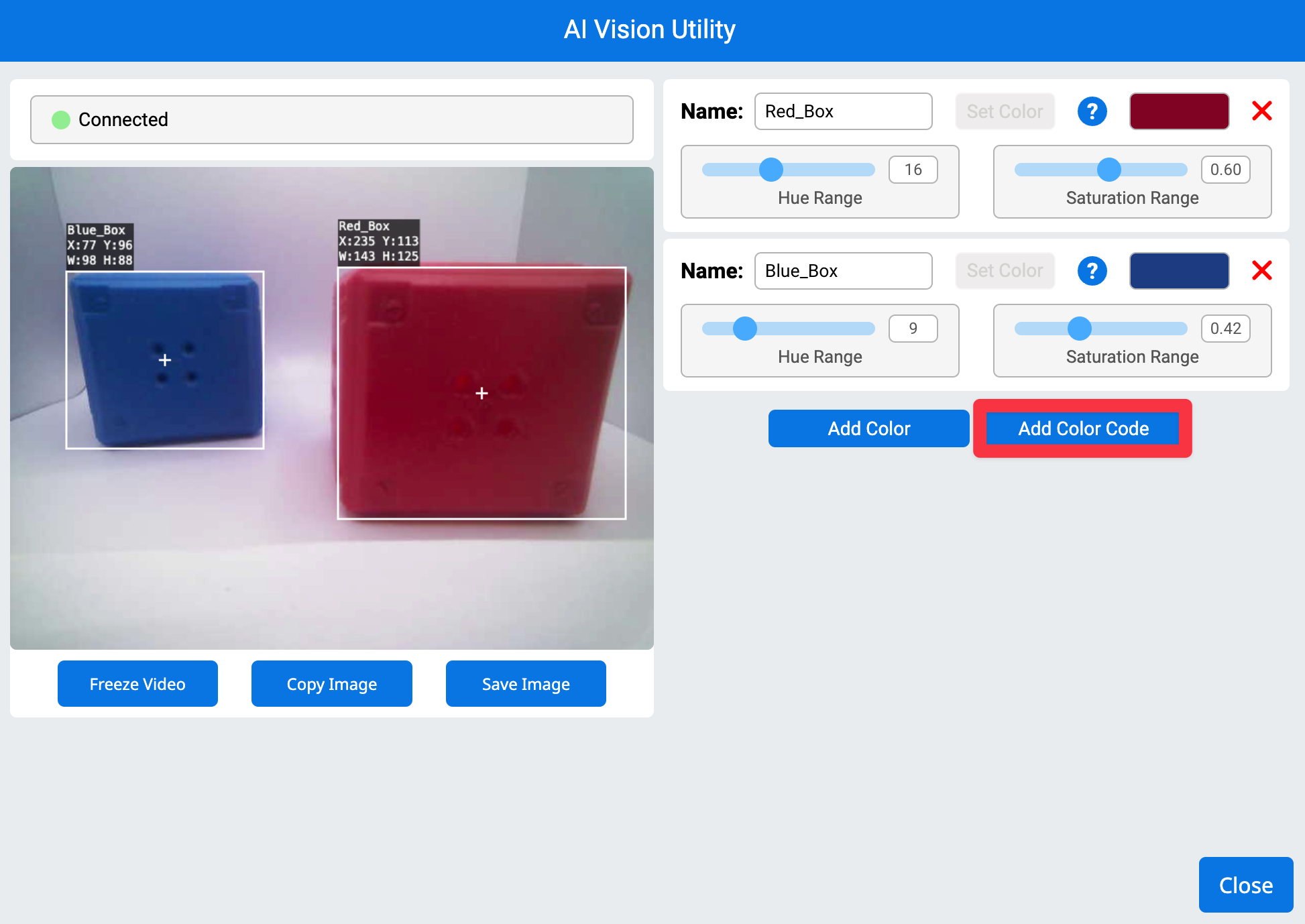

Przycisk Dodaj kod koloru stanie się dostępny po skonfigurowaniu co najmniej 2 sygnatur kolorów. WybierzDodaj kod koloru.

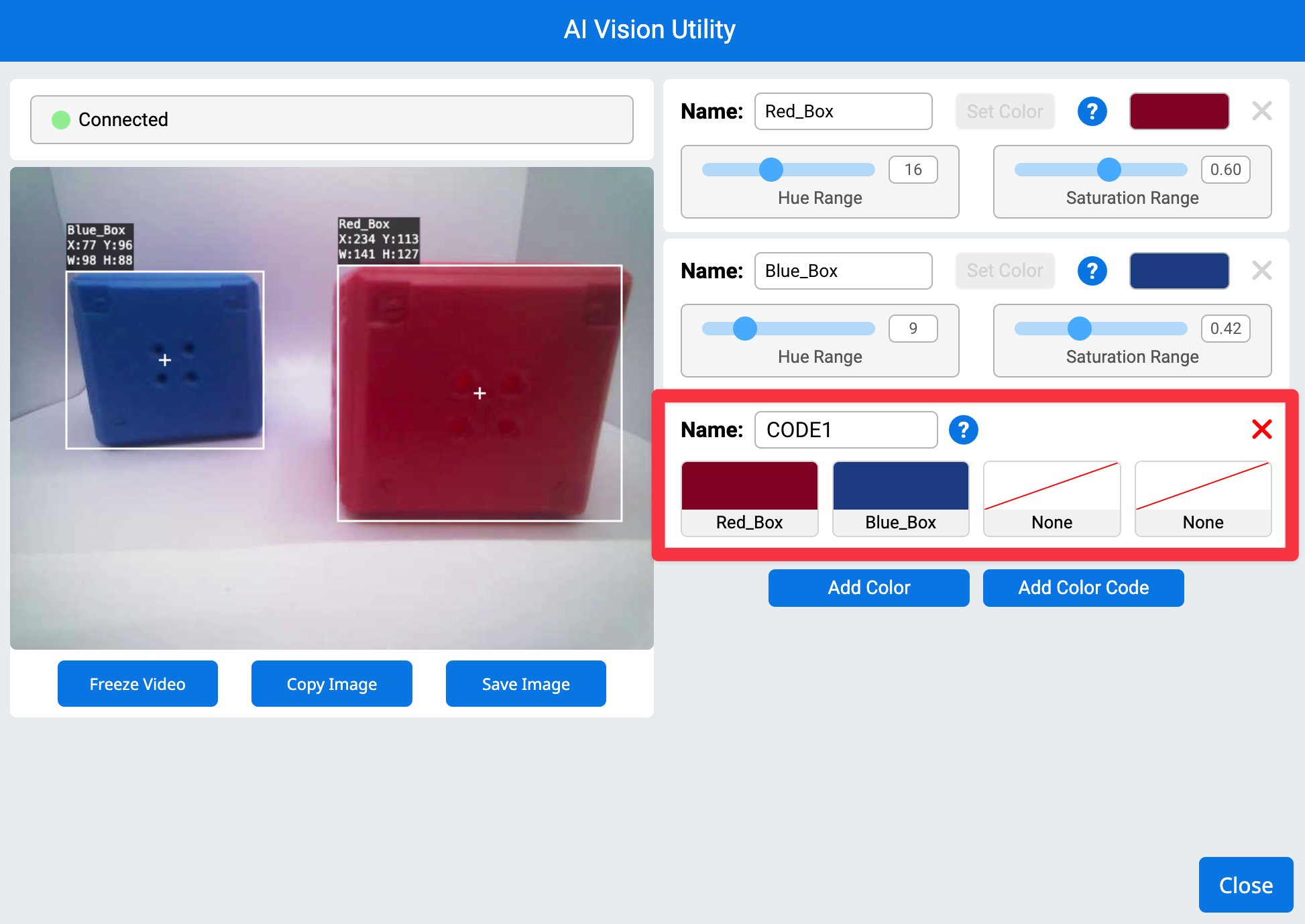

Domyślnie pierwsze dwa skonfigurowane sygnatury kolorów zostaną ustawione na nowy kod kolorów.
Aby zmienić sygnatury kolorów zawarte w kodzie kolorów, wybierz sygnatury kolorów, które chcesz zmienić w kodzie kolorów.

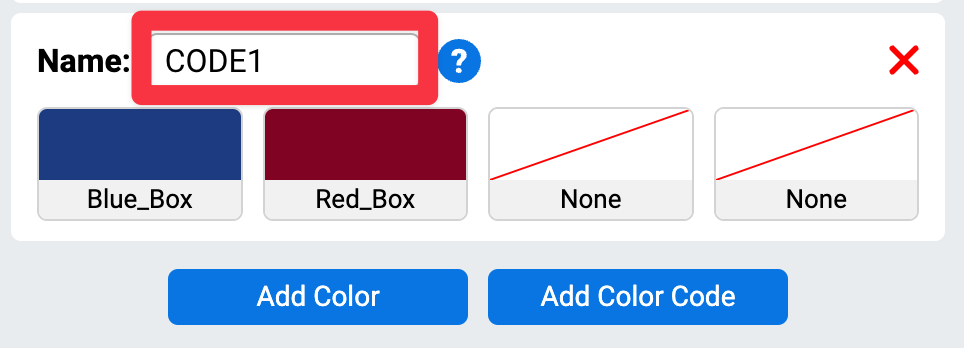

Zmień nazwę kodu koloru, wybierając ją w polu tekstowym Nazwa i wpisując.
Należy upewnić się, że kolory są ściśle ze sobą powiązane; w przeciwnym razie mogą nie zostać zinterpretowane jako jednolity kod kolorów, lecz raczej jako odrębne sygnatury kolorów.

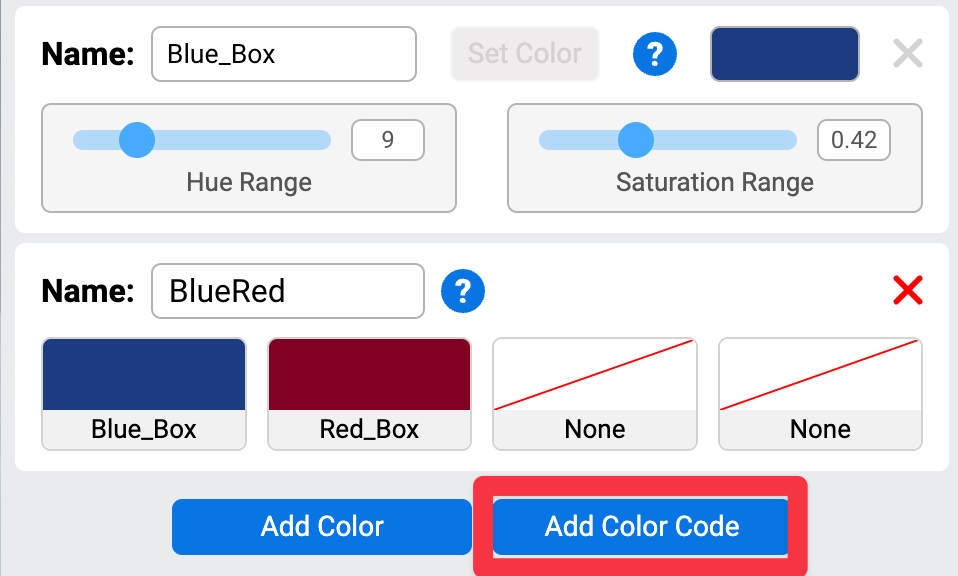

Dodatkowe kody kolorów można dodać, wybierając opcjęDodaj kod koloru.
Uwaga: Jeśli podpis koloru jest obecnie używany w kodzie koloru, nie będzie można go usunąć, dopóki nie przestanie być częścią żadnego istniejącego kodu koloru.

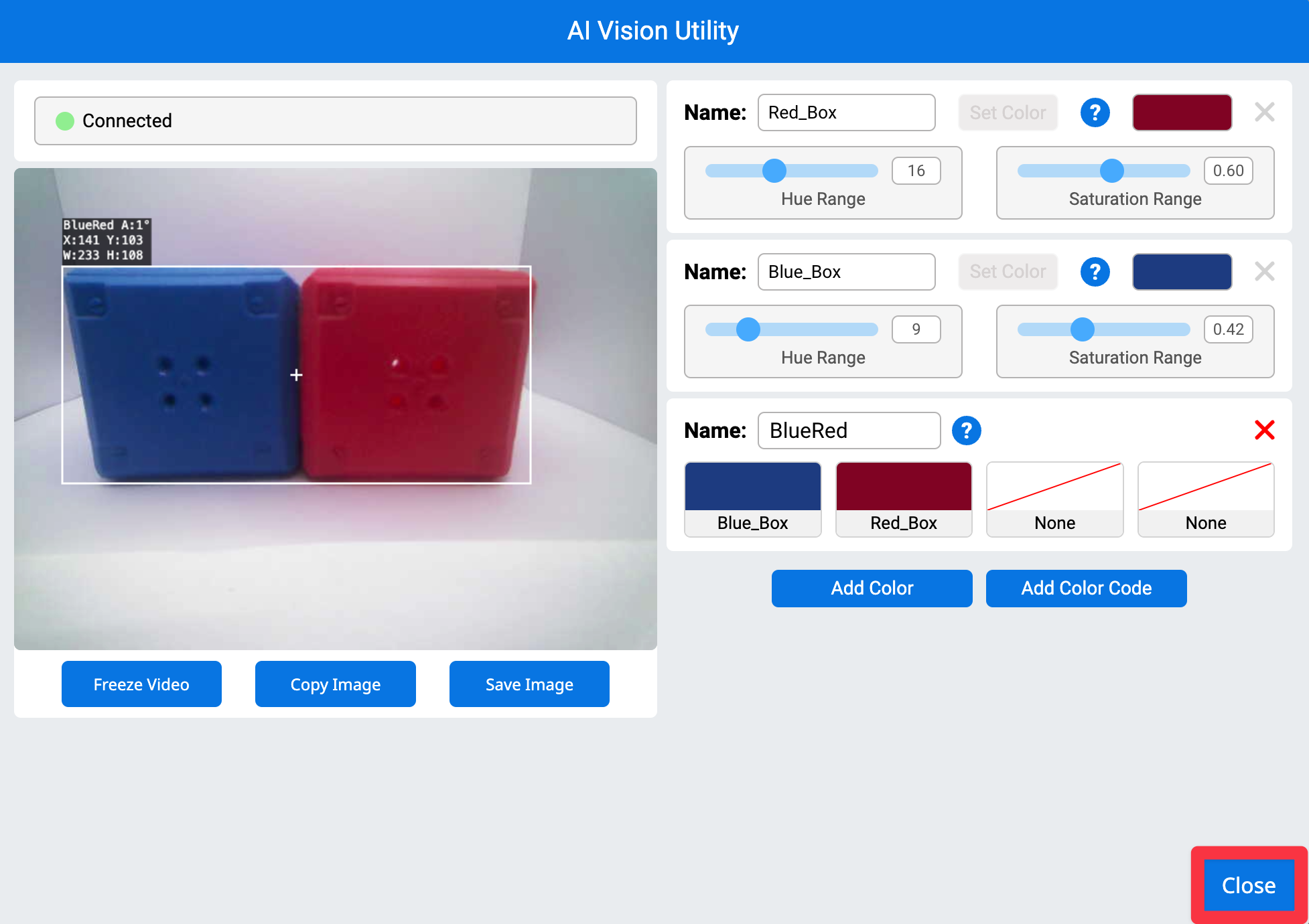

Po ustawieniu wszystkich żądanych kodów kolorów wybierz opcję Zamknij.

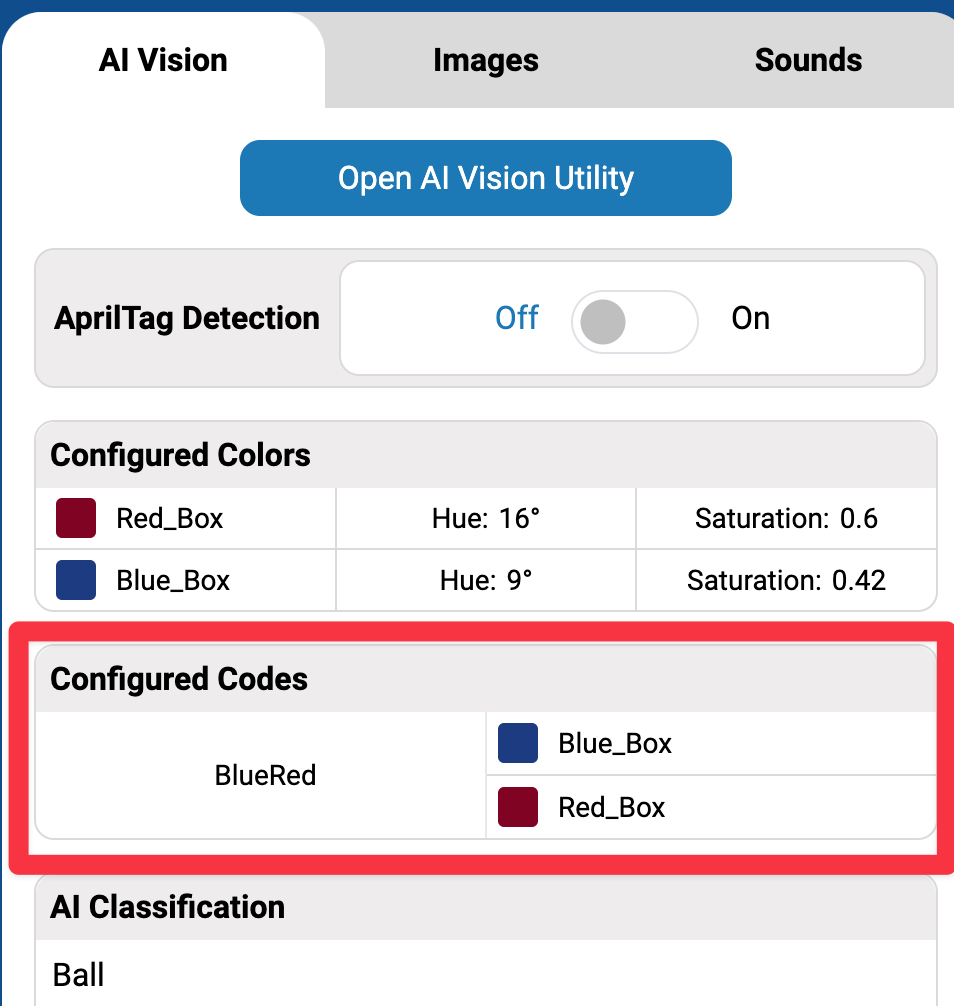

Wszystkie skonfigurowane kody kolorów będą teraz wyświetlane w Panelu sterowania AIM.
