Ekran robota kodującego VEX AIM wyświetla informacje o stanie urządzenia, a za pomocą ikon można poruszać się po różnych opcjach menu. W tym artykule dowiesz się, co oznaczają poszczególne ikony i symbole, aby ułatwić Ci rozpoczęcie korzystania z robota.

Stan baterii

Ekran robota AIM z zaznaczoną zieloną ikoną baterii w prawym górnym rogu.

Ikona baterii w prawym górnym rogu pokazuje aktualny stan baterii robota.

Pokazano trzy obrazy ikony baterii, wskazujące różne poziomy naładowania baterii. Na górze znajduje się zielona ikona pełnej baterii, w środku znajduje się żółta ikona baterii w połowie pełnej, a na dole znajduje się czerwona ikona niskiego poziomu naładowania baterii.

Poziom naładowania baterii można określić na podstawie koloru ikony:

Zielony – pełna bateria
Żółty – częściowe rozładowanie baterii
Czerwony – niski poziom naładowania baterii

Migająca ikona baterii oznacza, że robot jest obecnie ładowany.

Status kontrolera

Ekran robota AIM z ikoną kontrolera widoczną w lewym górnym rogu, co wskazuje na podłączenie kontrolera One Stick.

Gdy kontroler One Stick Controller jest aktualnie połączony z robotem, ikona kontrolera pojawi się w lewym górnym rogu ekranu.

Status połączenia

Ekran robota AIM z zieloną, pełną ikoną Bluetooth w lewym górnym rogu, wskazującą stan połączenia Bluetooth.

Stan połączenia Bluetooth jest sygnalizowany ikoną Bluetooth w lewym górnym rogu ekranu. Zielona ikona oznacza aktywne połączenie Bluetooth.

Ten sam obraz co poprzedni, tym razem z wyszarzoną ikoną Bluetooth, co oznacza, że robot nie jest obecnie połączony przez Bluetooth.

Migająca szara ikona oznacza, że robot nie jest obecnie połączony przez Bluetooth.

Status radia jest oznaczony ikoną stacji.

Status radia jest również oznaczony ikoną punktu dostępowego. Pełna ikona oznacza aktywne połączenie, natomiast migająca ikona oznacza, że robot nie jest obecnie połączony.

Status łącza

Ekran robota AIM z ikoną połączenia widoczną w lewym górnym rogu, wskazującą na połączonego robota.

Gdy inny robot VEX AIM Coding Robot jest aktualnie połączony z robotem, w lewym górnym rogu ekranu pojawi się ikona połączenia.

Ikona informacji

Ekran robota AIM z podświetloną ikoną szarej litery „i” na dole ekranu.

Po wybraniu ikony Informacje u dołu ekranu zostaną wyświetlone informacje o robocie.

Na ekranie wyświetlana jest nazwa robota AIM1415. bateria 97% i napis: połączony z AIM 7818.

Informacje o robocie obejmują jego nazwę, poziom naładowania baterii i nazwę robota, z którym jest aktualnie powiązany.

Ikony nawigacyjne

Na ekranie wyświetlane są informacje o robocie AIM, a na środku u dołu znajduje się zakrzywiona do tyłu strzałka w szarym przycisku, wskazująca, co należy wybrać, aby wyjść z tego ekranu.

Użyj szarej strzałki powrotu, aby opuścić bieżący ekran.

Ikony menu głównego

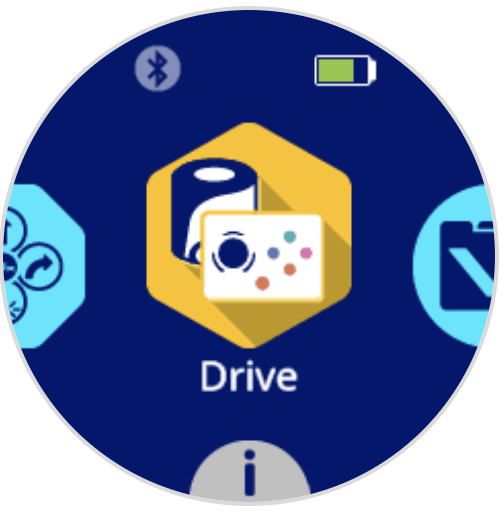

Ekran robota AIM z ikoną Drive w środku.

Wybranie ikony Drive spowoduje otwarcie wbudowanego trybu Drive, dzięki któremu możesz sterować robotem za pomocą podłączonego kontrolera. Aby dowiedzieć się więcej o korzystaniu z trybu jazdy, przeczytaj ten artykuł.

Ekran robota AIM z ikoną Ustawień na środku.

Wybranie ikony Ustawienia spowoduje otwarcie menu Ustawienia robota. Przeczytaj ten artykuł, aby dowiedzieć się więcej o ustawieniach robota.

Ekran robota AIM z ikoną Projektów w środku.

Wybranie ikony Projekty umożliwi dostęp do pobranego projektu na robocie. Przeczytaj ten artykuł, aby dowiedzieć się więcej o korzystaniu z projektów na robocie.

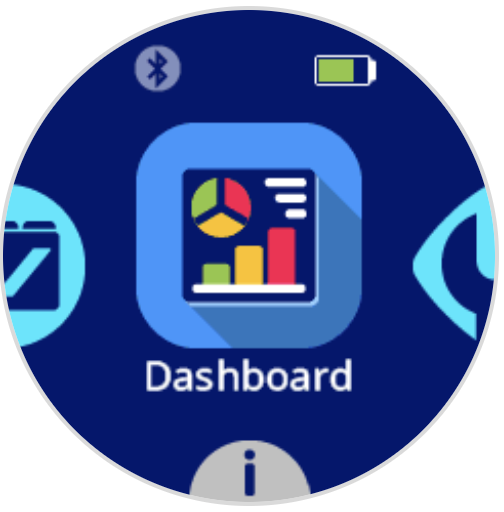

Ekran robota AIM z ikoną pulpitu nawigacyjnego w środku.

Wybranie ikony Pulpitu nawigacyjnego spowoduje otwarcie Pulpitu nawigacyjnego. Przeczytaj ten artykuł, aby dowiedzieć się więcej o funkcjach Panelu sterowania.

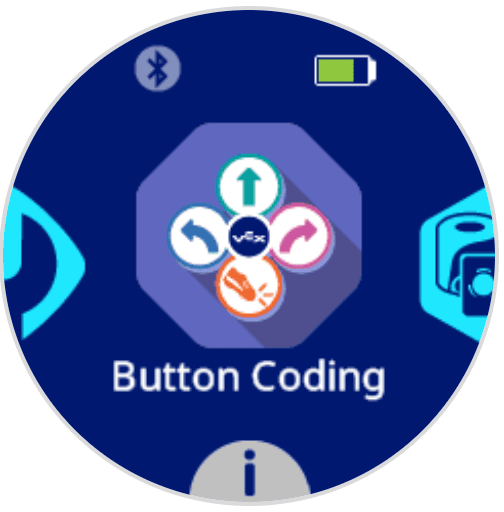

Ekran robota AIM z ikoną kodowania przycisku w środku.

Wybranie ikony Kodowania Przycisków spowoduje otwarcie opcji Kodowania Przycisków, dzięki której możesz zaprogramować robota za pomocą przycisków na ekranie robota.
