Łączenie się z portem szeregowym konsoli w internetowym VEXcode EXP

Aby drukować na konsoli w internetowym VEXcode EXP, wymagane jest połączenie z portem szeregowym konsoli. Drugi port jest potrzebny, ponieważ pierwszy port szeregowy łączy EXP Brain z urządzeniem w celu pobierania projektów z przeglądarki.

Uwaga: Aby drukować na konsoli, EXP Brain musi być podłączony do urządzenia za pomocą kabla USB i jednocześnie korzystać z portu szeregowego konsoli.

Konsola VEXcode EXP Print jest niedostępna i wyświetla komunikat: Port szeregowy konsoli nie jest obecnie podłączony. Aby korzystać z konsoli drukowania, należy połączyć się z portem szeregowym konsoli. Poniżej znajduje się link umożliwiający dowiedzenie się więcej.

Jeśli port szeregowy konsoli nie jest podłączony, konsola drukowania w VEXcode EXP będzie wyświetlana jako niedostępna.

Łączenie się z portem szeregowym konsoli

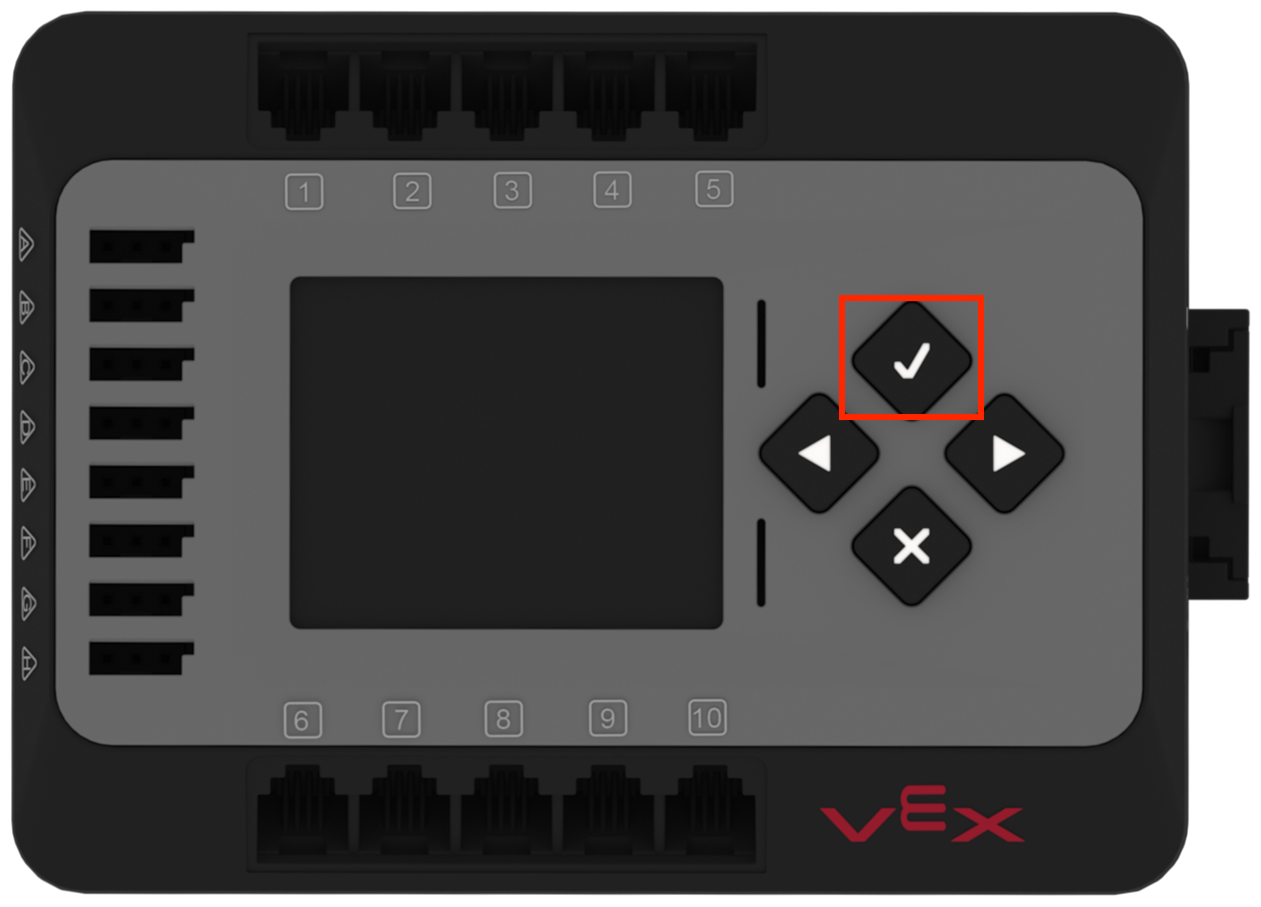

Mózg EXP z podświetlonym przyciskiem Sprawdź.

Sprawdź, czy akumulator EXP jest naładowany i podłączony do modułu EXP Brain.

Włącz mózg, naciskając przycisk Zaznacz na mózgu.

Mózg podłączony do laptopa za pomocą kabla USB.

Podłącz EXP do swojego urządzenia za pomocą kabla USB-C.

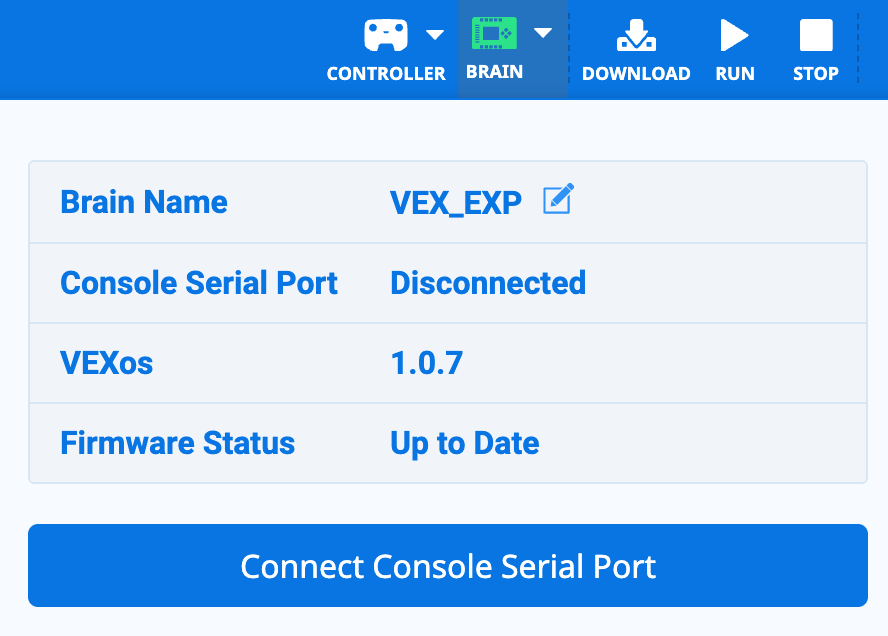

VEXcode EXP z otwartym menu rozwijanym Brain i już podłączonym Brain. Status portu szeregowego konsoli to Odłączony, a przycisk poniżej wyświetla komunikat Podłącz port szeregowy konsoli.

Upewnij się, że EXP jest podłączony do urządzenia poprzez pierwszy port szeregowy. Aby uzyskać więcej informacji na temat procesu łączenia, zapoznaj się z artykułem dotyczącym Twojego urządzenia:

Pasek narzędzi VEXcode EXP z podświetloną zieloną ikoną mózgu, co wskazuje, że mózg jest podłączony.

Po podłączeniu urządzenia Brain do pierwszego portu szeregowego wybierz zieloną ikonę urządzenia Brain.

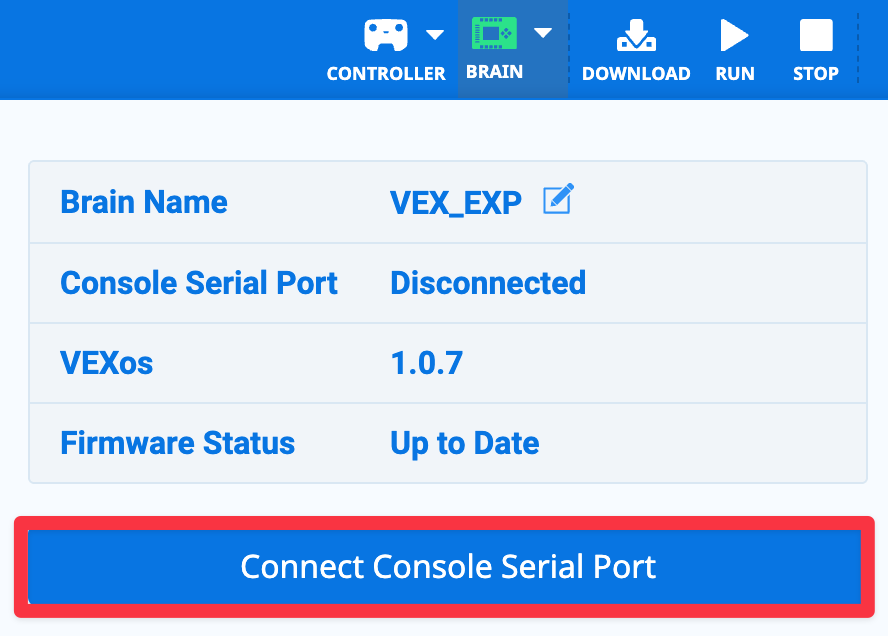

VEXcode EXP z otwartym menu rozwijanym Brain i już podłączonym Brain. Status portu szeregowego konsoli to Odłączony, a przycisk poniżej jest zaznaczony i wyświetla komunikat Podłącz port szeregowy konsoli.

Wybierz opcję Podłącz port szeregowy konsoli.

macOS/Chromebook

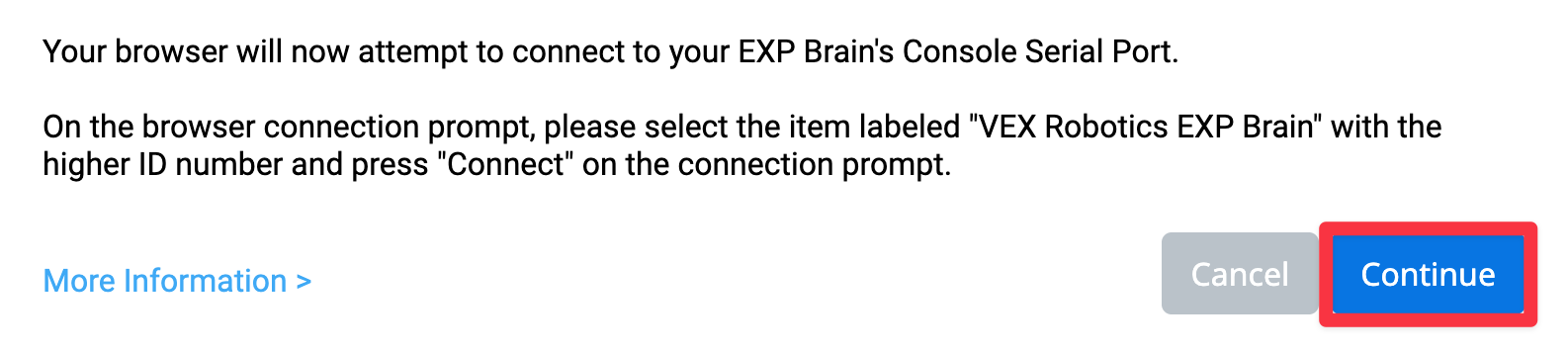

Monit o połączenie z przeglądarką VEXcode EXP dla systemu macOS lub Chromebook o treści Twoja przeglądarka spróbuje teraz połączyć się z portem szeregowym konsoli EXP Brain. W oknie dialogowym połączenia przeglądarki wybierz element oznaczony jako VEX Robotics EXP Brain z wyższym numerem ID i naciśnij przycisk Połącz w oknie dialogowym połączenia. Więcej informacji znajdziesz pod poniższym linkiem. Poniżej znajdują się również dwa przyciski: jeden o nazwie Anuluj, a drugi Kontynuuj. Przycisk Kontynuuj jest podświetlony.

Okna

Monit połączenia przeglądarki VEXcode EXP dla systemu Windows o treści Twoja przeglądarka spróbuje teraz połączyć się z portem użytkownika EXP Brain. W oknie dialogowym połączenia przeglądarki wybierz element oznaczony jako VEX Robotics User Port i naciśnij przycisk Połącz. Więcej informacji znajdziesz pod poniższym linkiem. Poniżej znajdują się również dwa przyciski: jeden o nazwie Anuluj, a drugi Kontynuuj. Przycisk Kontynuuj jest podświetlony.

Aby powiększyć, kliknij każdy z powyższych obrazów.

Wyświetli się monit dotyczący Twojego urządzenia. Wybierz Kontynuuj.

macOS/Chromebook

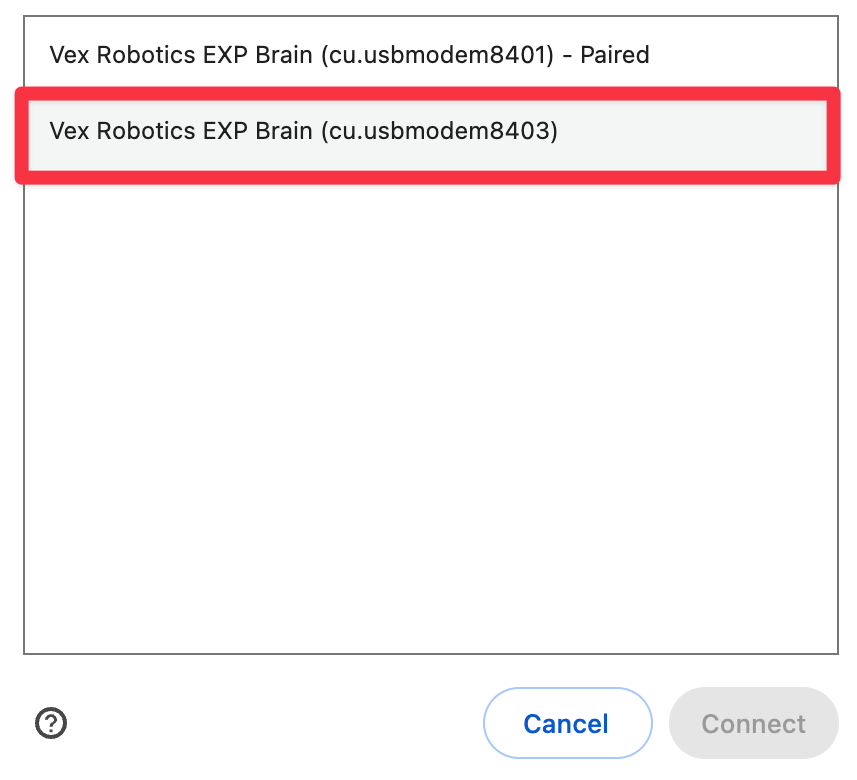

Okno połączenia z przeglądarką macOS lub Chromebook z dwoma elementami zatytułowanymi VEX Robotics EXP Brain. Jeden element jest już sparowany i ma numer ID 8401, a drugi ma numer ID 8403. Element o identyfikatorze 8403 jest zaznaczony.

Okna

Okno połączenia przeglądarki Windows z dwiema wymienionymi pozycjami. Pierwszy element to Vex Robotics User Port, a drugi to Vex Robotics Communications Port. Oba elementy są już sparowane. Element zatytułowany Vex Robotics User Port jest zaznaczony.

Aby powiększyć, kliknij każdy z powyższych obrazów.

  • macOS/Chromebook: Z listy dostępnych mózgów wybierz EXP z NAJWYŻSZYMI numerami ID. Najniższy numer ID będzie już sparowany.
  • Windows: Wybierz Port użytkownika. Port komunikacyjny będzie już sparowany.

macOS/Chromebook

Okno połączenia przeglądarki macOS lub Chromebook z wybranym elementem o numerze ID 8403. Poniżej zaznaczony jest przycisk Połącz.

Okna

Okno połączenia przeglądarki Windows z wybraną pozycją Port użytkownika Vex Robotics. Poniżej zaznaczony jest przycisk Połącz.

Aby powiększyć, kliknij każdy z powyższych obrazów.

Po podświetleniu wyboru wybierz opcję Połącz.

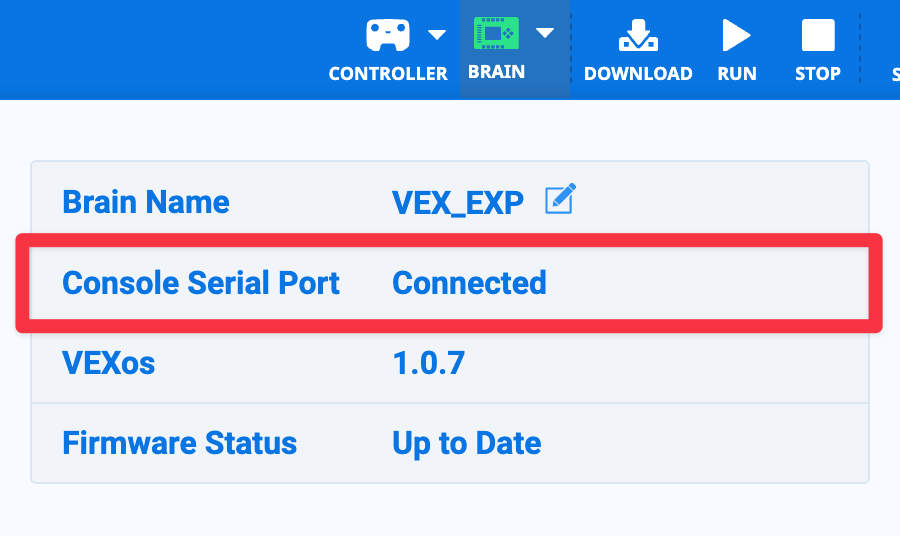

VEXcode EXP z otwartym menu rozwijanym Brain i podłączonym Brain. Status portu szeregowego konsoli wyświetla się jako Połączono i jest podświetlony.

Po pomyślnym nawiązaniu połączenia port szeregowy konsoli będzie wyświetlany jako Połączono. Konsola drukowania będzie teraz dostępna do użytku.

Rozłączanie z portem szeregowym konsoli

Aby odłączyć urządzenie od EXP, odłącz kabel USB-C od urządzenia lub Brain.

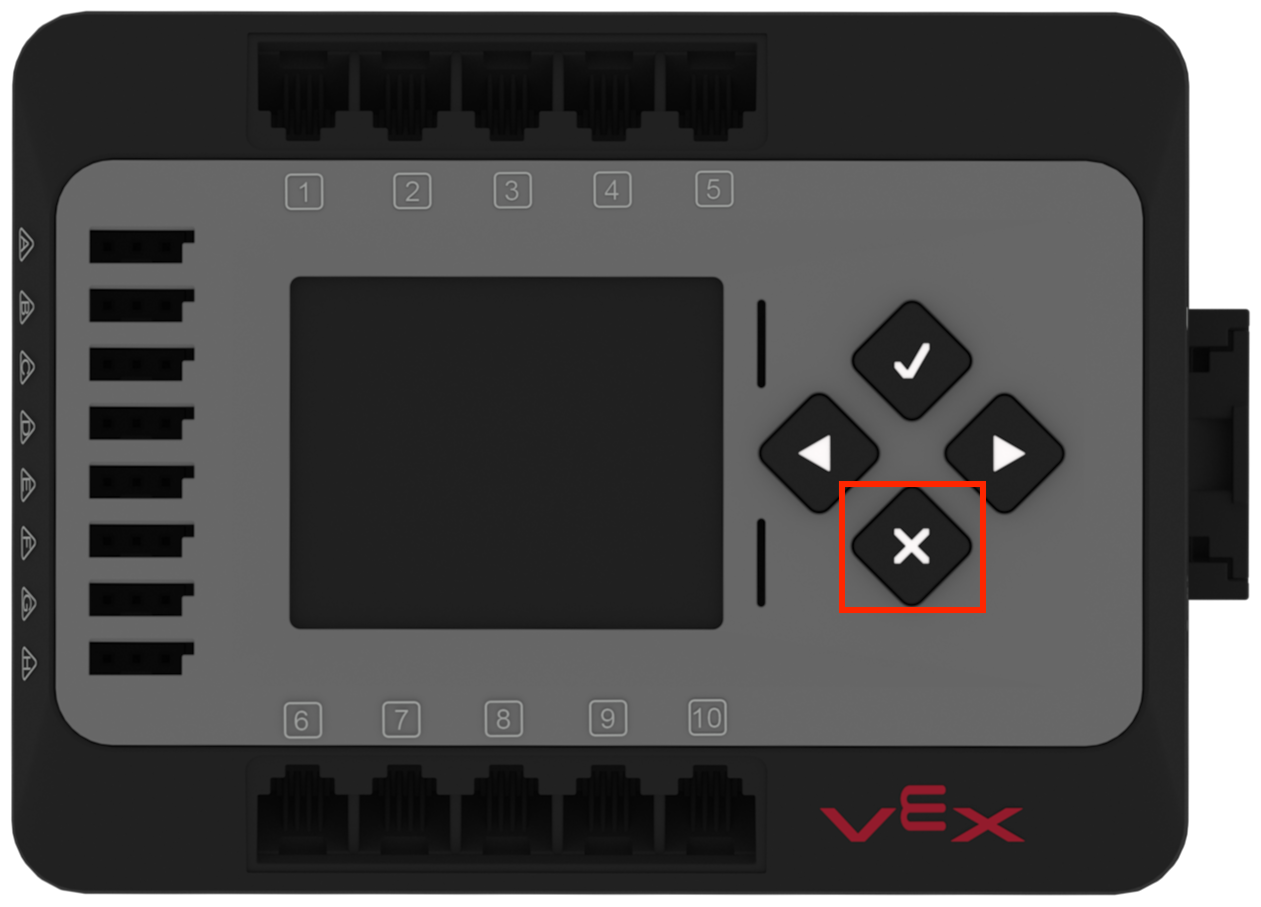

Włączono EXP Brain z zaznaczonym przyciskiem X.

Można również odłączyć EXP od internetowego VEXcode EXP poprzez wyłączenie Brain.

Wyłącz mózg, przytrzymując przycisk X aż ekran mózgu stanie się czarny.

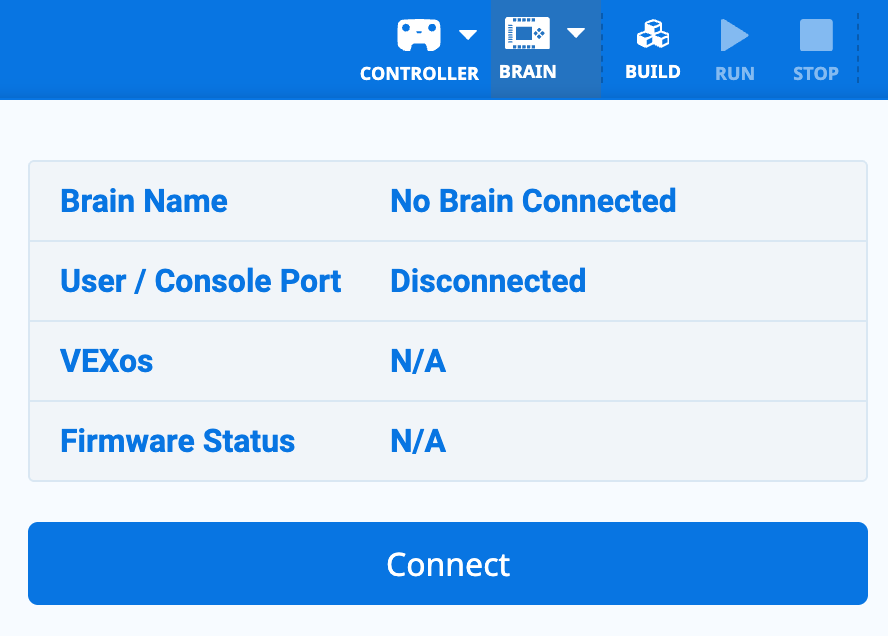

VEXcode EXP z otwartym menu rozwijanym Brain i bez podłączonego Brain.

Obie powyższe metody rozłączą EXP Brain od obu portów szeregowych, a ikona Brain będzie wyświetlana jako biała.
