Zrozumienie świateł LED radia V5

Możesz monitorować diody LED na radiu V5, aby sprawdzać stan robota.

Na robocie V5 pokazano zamontowane i podłączone radio V5. W tym przykładzie diody LED radia świecą ciągłym czerwonym światłem.

Ciągłe czerwone światło diody LED wskazuje:

  • Że nie ma połączenia radiowego pomiędzy mózgiem V5 i kontrolerem V5.

Na robocie V5 pokazano zamontowane i podłączone radio V5. W tym przykładzie diody LED radia migają na czerwono.

Migająca czerwona dioda LED wskazuje:

  • Aktywne połączenie pomiędzy mózgiem V5 i kontrolerem V5.
  • Kontroler V5 nie jest podłączony do systemu sterowania terenowego lub V5 Brain nie uruchamia programu użytkownika.

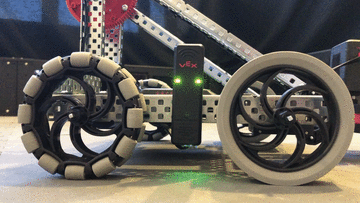

Na robocie V5 pokazano zamontowane i podłączone radio V5. W tym przykładzie diody LED radia migają na zielono.

Migająca zielona dioda LED wskazuje:

  • Aktywne połączenie pomiędzy mózgiem V5 i kontrolerem V5.
  • Kontroler V5 jest podłączony do systemu sterowania terenowego.
  • V5 Brain uruchamia program użytkownika.
