Komórka robocza VEX CTE została zaprojektowana w celu emulowania rzeczywistych zastosowań komórek roboczych w przemyśle produkcyjnym. Przenośnik serpentynowy jest jednym z najczęściej stosowanych systemów przenośnikowych do montażu i transportu materiałów. Możesz również samodzielnie złożyć łańcuchy serpentynowe, wykraczające poza to, co pokazano w instrukcji, podczas wykonywania wyzwań.
Należy pamiętać, że przykład podany poniżej opiera się na standardowym układzie przenośnika serpentynowego. Ten sam proces można zastosować do przenośników o dowolnej konfiguracji.

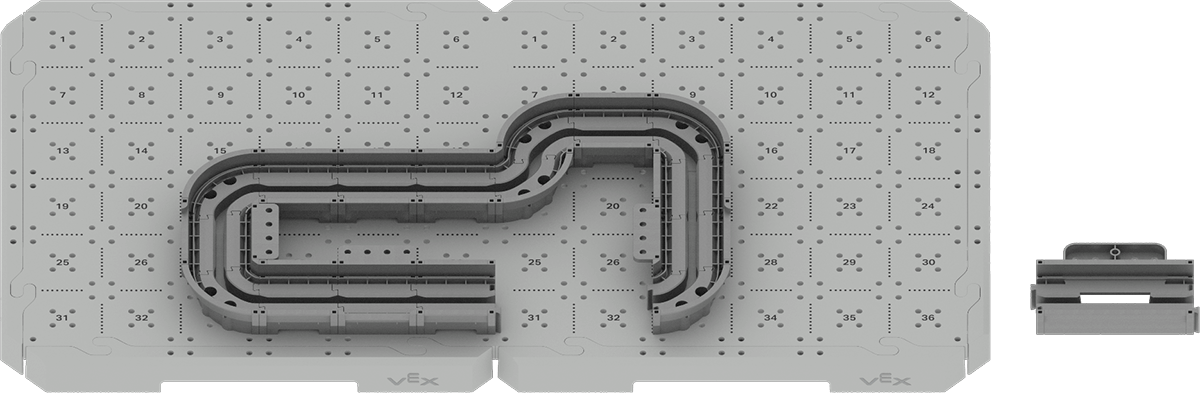

Najpierw złóż niestandardowe elementy toru Serpentine Conveyor dla toru, który chcesz wykonać, i przymocuj go do płytki CTE. Należy pamiętać, że elementy toru Turn Track należy przymocować do płytek CTE za pomocą śrub z napędem gwiazdowym i nakrętek niskoprofilowych.
Pozostaw przerwę w torze przenośnika Serpentine, aby umożliwić jego montaż na torze napędowym. Nie mocuj szyny napędowej do reszty przenośnika serpentynowego.
Rozłóż przenośnik serpentynowy - łańcuch na zmontowanym torze, aby sprawdzić, czy potrzeba więcej czy mniej łańcuchów dla pożądanej odległości. Łańcuch powinien:
- Dopasuj ściśle do podstawy elementów toru
- Brak luzu w otworze dla Drive Track
- Nie wymaga rozciągania, aby pasował do podstawy części toru
Odłączaj i podłączaj elementy łańcucha Serpentine Conveyor, aż do uzyskania pożądanej długości niestandardowej trasy przenośnika Serpentine Conveyor.
Połącz początek i koniec łańcucha przenośnika serpentynowego, aby utworzyć kompletny łańcuch.
Do każdego przenośnika serpentynowego - łańcucha, którego używasz, będziesz potrzebować przenośnika serpentynowego - platformy.

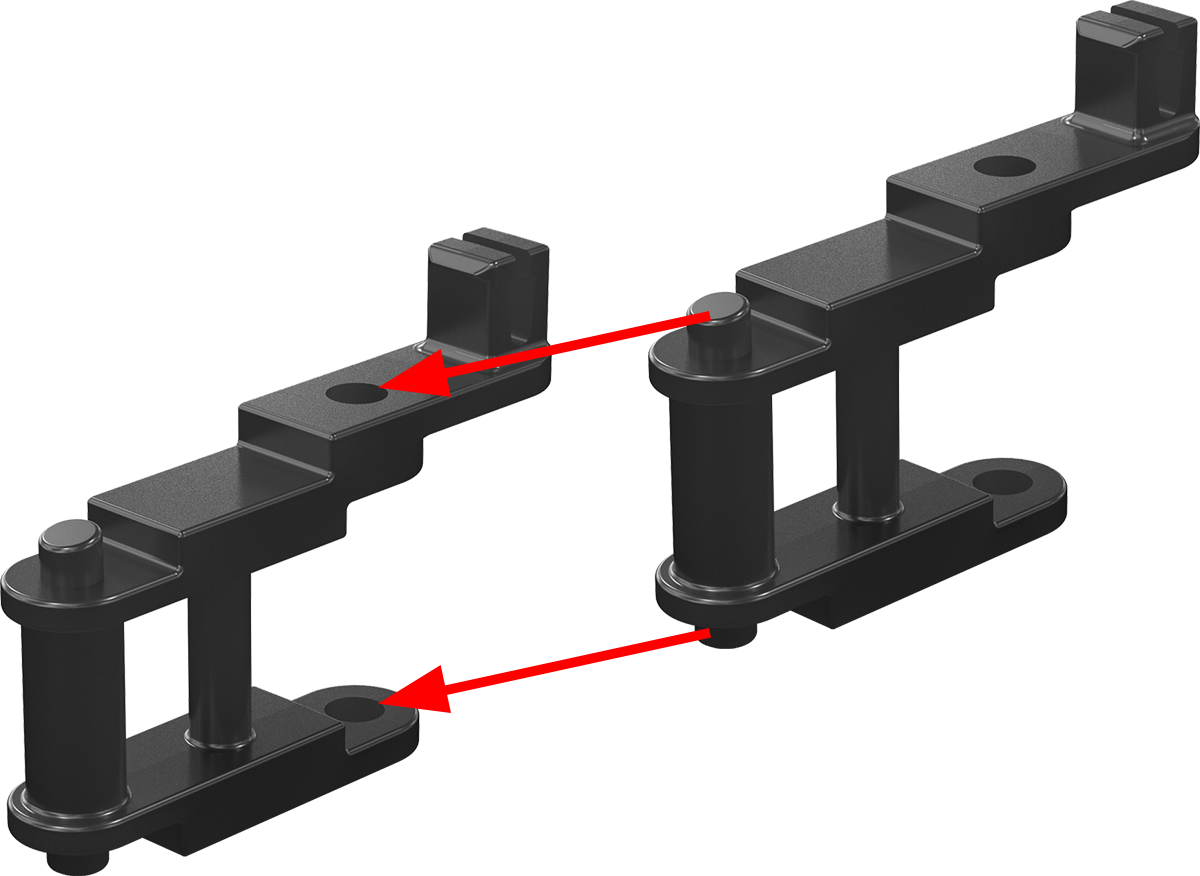

Podłącz przenośnik serpentynowy - platformy do przenośnika serpentynowego - łańcuchowego.

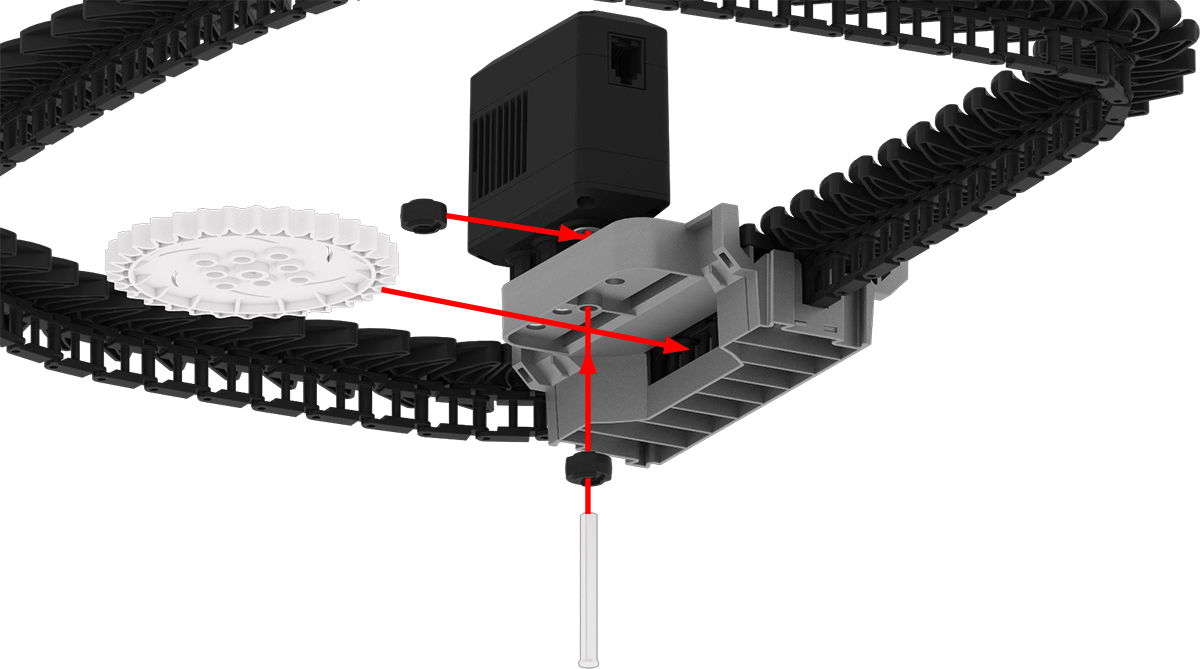

Umieść część zmontowanego przenośnika łańcuchowego wewnątrz przenośnika łańcuchowego, przymocuj go do silnika Smart Motor.
Umieść jeden gumowy kołnierz wału pod silnikiem Smart Motor.
Umieść koło zębate o 32 zębach w otworze przenośnika serpentynowego - toru napędowego.
Przełóż 3 zaślepki wału przez zębatkę, nakładając na nie drugi gumowy kołnierz wału, aby zabezpieczyć części na miejscu.
Przymocuj zmontowany przenośnik serpentynowy - łańcuch i platformy do szyny napędowej przenośnika serpentynego do reszty zmontowanego toru przenośnika serpentynego.
Twój niestandardowy przenośnik serpentynowy jest już gotowy!
