Używając Pneumatics z CTE Workcell, musisz skonfigurować urządzenie w VEXcode EXP. Po skonfigurowaniu pneumatyki VEXcode EXP doda polecenia pneumatyki do zestawu narzędzi.

Schemat ilustrujący konfigurację robota na potrzeby CTE (kształcenie zawodowe i techniczne), pokazujący oznaczone komponenty i połączenia niezbędne do konfiguracji i obsługi.

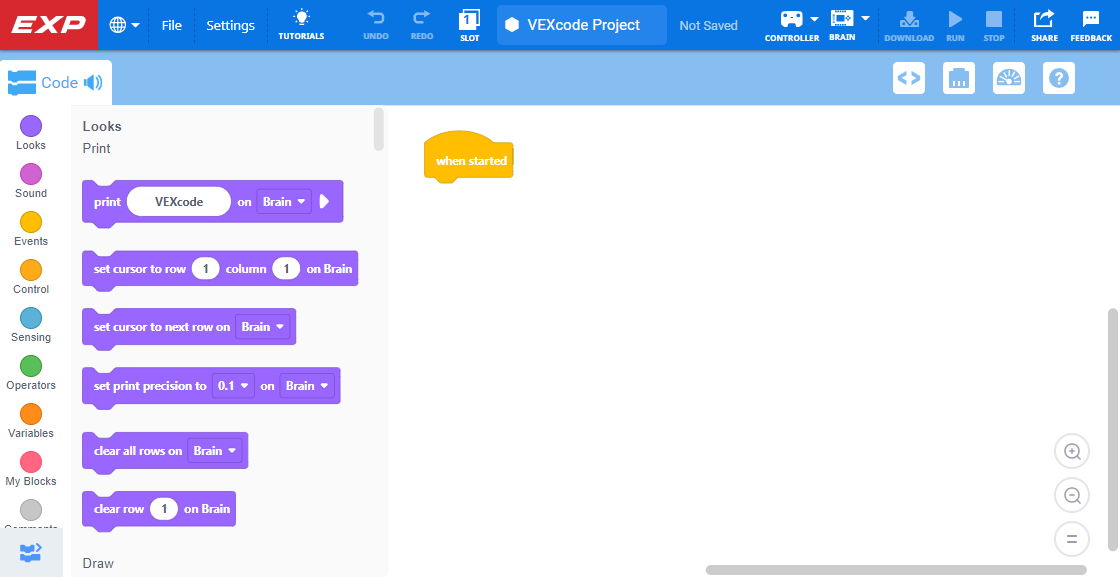

Otwórz projekt w VEXcode EXP.

Schemat ilustrujący ustawienia konfiguracji robota na potrzeby zastosowań CTE (kształcenie zawodowe i techniczne), prezentujący kluczowe komponenty i ich połączenia umożliwiające optymalną wydajność.

Wybierz ikonę Okno Urządzenia w prawym górnym rogu ekranu.

Schemat ilustrujący konfigurację robota VEX, pokazujący główne komponenty i ich połączenia, istotne z punktu widzenia kształcenia zawodowego i technicznego.

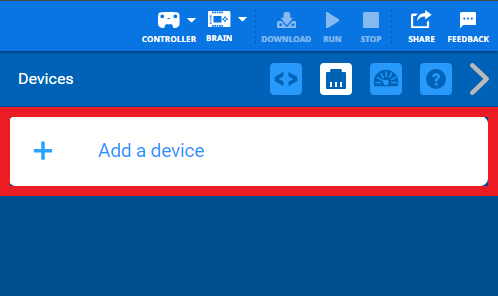

Wybierz przyciskDodaj urządzenie.

Schemat ilustrujący konfigurację robota na potrzeby CTE (kształcenia zawodowego i technicznego), pokazujący kluczowe komponenty i ich połączenia umożliwiające optymalną konfigurację i funkcjonalność.

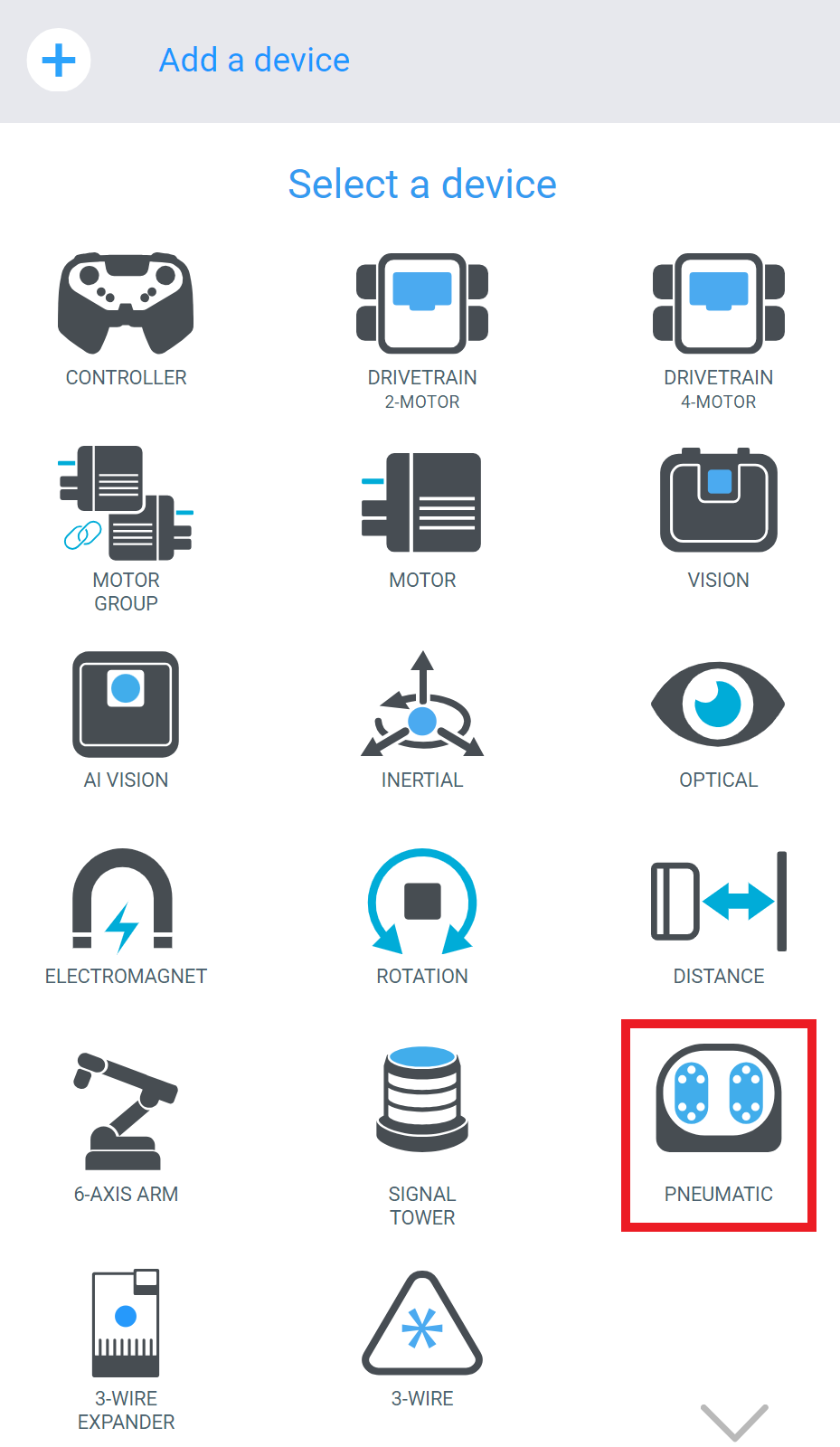

Z listy dostępnych urządzeń wybierz PNEUMATYCZNY .

Schemat przedstawiający ustawienia konfiguracji robota na potrzeby zastosowań CTE (kształcenie zawodowe i techniczne), ilustrujący kluczowe komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności.

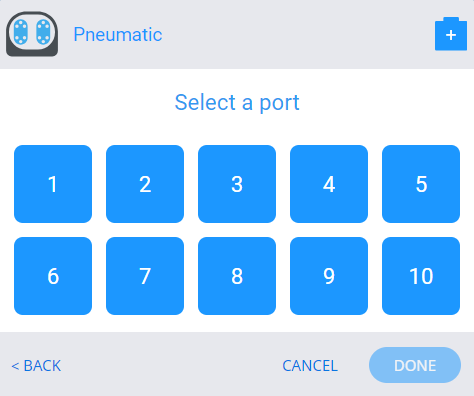

Wybierz port, do którego podłączona jest pneumatyka w EXP Brain.

Schemat ilustrujący ustawienia konfiguracji robota na potrzeby CTE (kształcenia zawodowego i technicznego), prezentujący różne komponenty i ich połączenia umożliwiające optymalną wydajność.

Otworzy się okno Ustawienia siłownika pneumatycznego.

Domyślnie w ustawieniach strony A i B cylindrów są automatycznie połączone ze stronami A i B elektromagnesu pneumatycznego.

Schemat ilustrujący konfigurację robota na potrzeby CTE (kształcenia zawodowego i technicznego), pokazujący różne komponenty i ich połączenia, co ułatwia zrozumienie procesu konfiguracji.

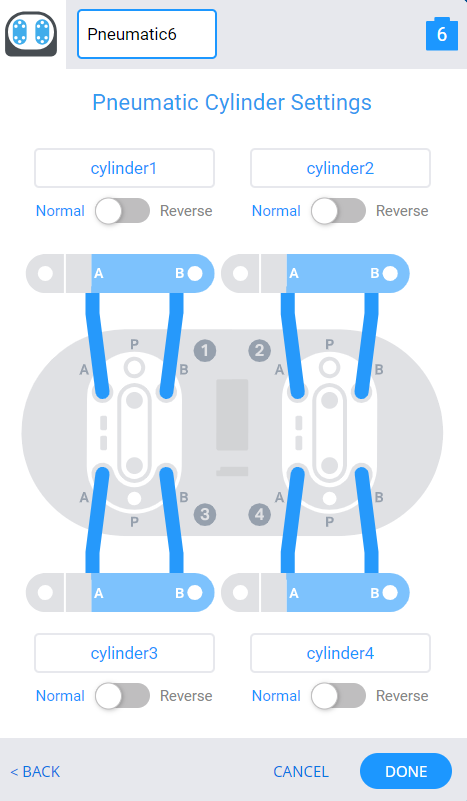

W oknie Ustawienia cylindra pneumatycznego możesz zmienić nazwę pneumatyki i poszczególnych cylindrów.

Schemat ilustrujący konfigurację robota na potrzeby CTE (kształcenia zawodowego i technicznego) z opisanymi komponentami i połączeniami, stanowiący wizualny przewodnik po montażu i programowaniu robotów.

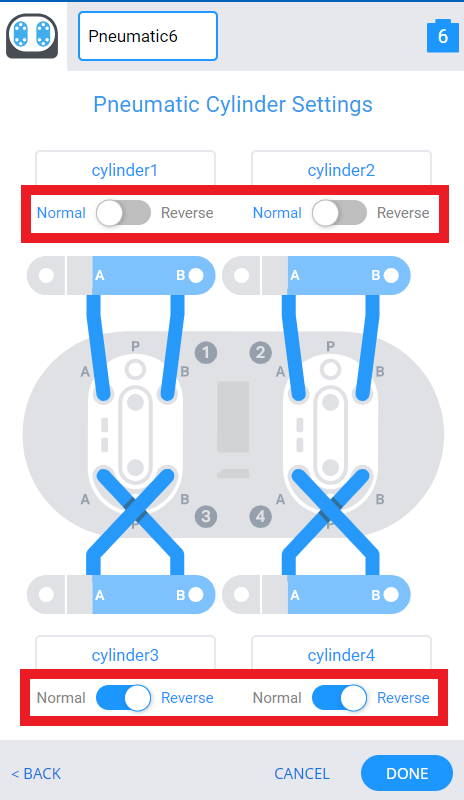

Możesz wybrać przełącznikiNormalny lubOdwrócony , aby zmienić konfigurację cylindrów.

Schemat ilustrujący ustawienia konfiguracji robota na potrzeby CTE (kształcenia zawodowego i technicznego), pokazujący różne komponenty i ich połączenia umożliwiające optymalną wydajność.

WybierzGotowe.

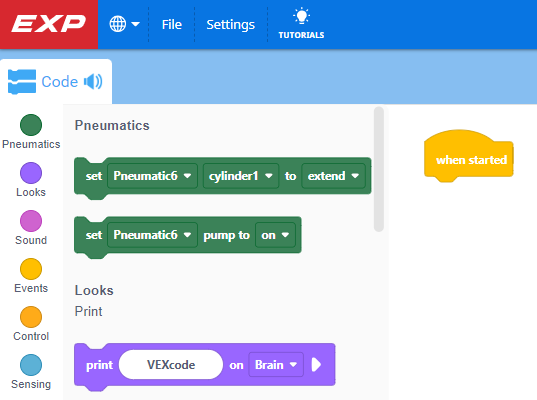

Polecenia dotyczące pneumatyki pojawią się w Przyborniku, umożliwiając rozpoczęcie kodowania układu pneumatyki w VEXcode EXP.
