Ramię robota CTE 6-Axis wymaga zewnętrznego źródła zasilania, aby działać, chyba że jest podłączone do mózgu EXP. Wtedy ramię może być zasilane z akumulatora mózgu EXP. Aby podłączyć kabel zasilający do 6-osiowego ramienia robota, wykonaj poniższe czynności.

Schemat ilustrujący konfigurację stanowiska pracy CTE, z opisanymi komponentami i układem zapewniającym optymalny przepływ pracy w kształceniu zawodowym i technicznym.

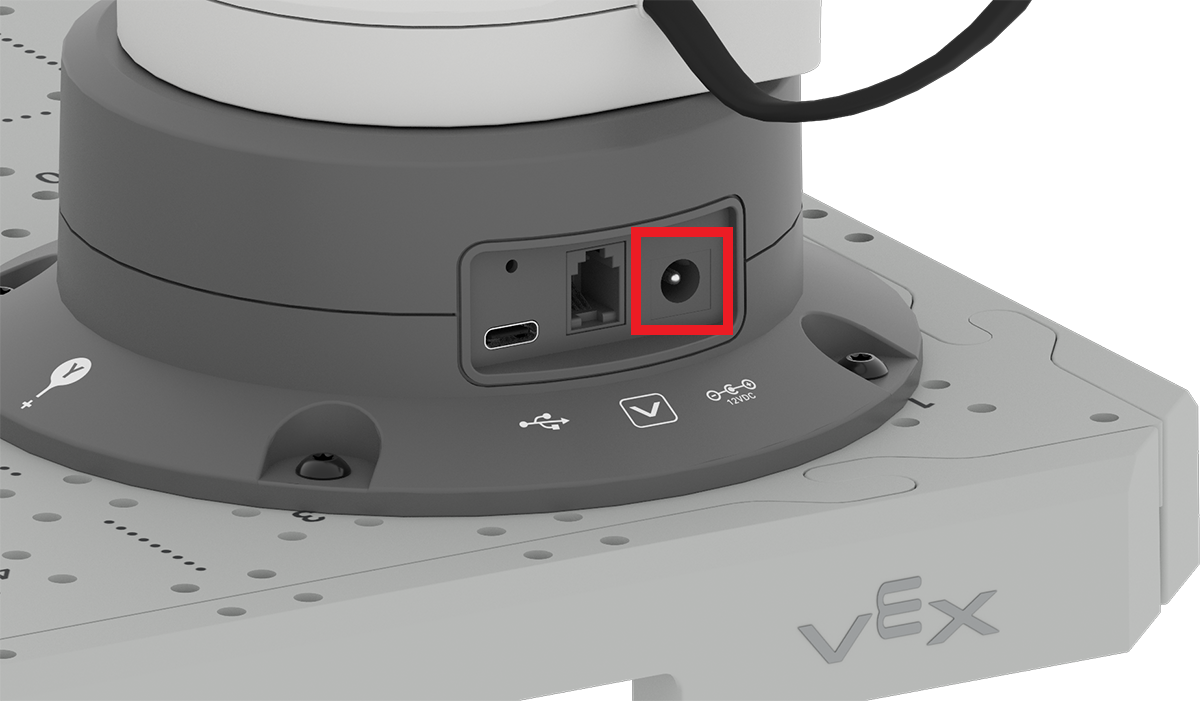

Na tylnej części podstawy 6-osiowego ramienia robota znajdują się trzy porty. Podłącz kabel zasilający do prawego portu oznaczonego pod spodem napisem „12VDC”.

Schemat ilustrujący konfigurację stanowiska pracy CTE, obejmujący opisane komponenty i układ na potrzeby efektywnej organizacji i przepływu pracy w kształceniu zawodowym i technicznym.

Następnie podłącz drugi koniec do gniazdka elektrycznego. Twoje 6-osiowe ramię robota jest teraz zasilane i gotowe do podłączenia do komputera lub EXP Brain.

Schemat ilustrujący organizację stanowiska pracy CTE (kształcenie zawodowe i techniczne), pokazujący rozmieszczenie sprzętu i procesów pracy w celu zoptymalizowania wydajności w środowisku kształcenia technicznego.

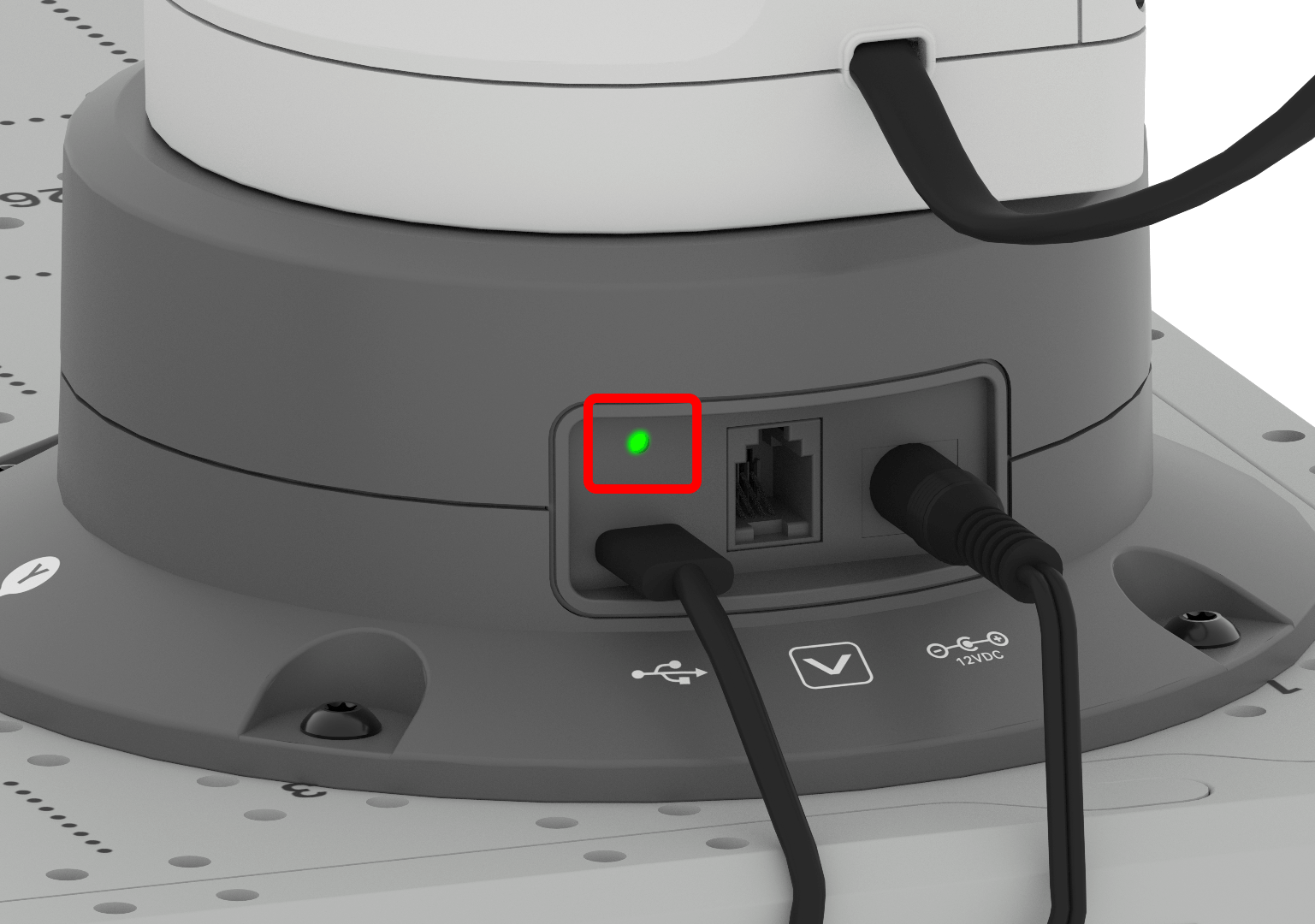

podłączeniu 6-osiowego ramienia robota do komputera, z tyłu 6-osiowego ramienia robota zaświeci się kontrolka.
