Czym są koła Flex?

Koła Flex to miękkie koła zaprojektowane z myślą o zgodności i przydatne do różnych zastosowań, takich jak:

  • Podnoszenie twardych plastikowych obiektów do zabawy
  • Podnoszenie przedmiotów o nieregularnym kształcie (np. kostki, krążki itp.)
  • Jazda po przeszkodach terenowych, gdzie zwykłe koła napędowe mogą sprawiać trudności

Koła Flex zostały pierwotnie zaprojektowane dla linii produktów VEXpro, która w większości zastosowań wykorzystuje głównie sześciokątny otwór 1/2" lub okrągły otwór 1-1/8". Jednakże V5 wykorzystuje wały kwadratowe 1/8" i 1/4". Aby używać kół Flex Wheels w robocie V5, konieczne będzie również użycie specjalnych adapterów, które umożliwiają napędzanie kół Flex Wheels przez wały V5.

W tym przewodniku wskazano, które części są potrzebne, aby każdy rozmiar koła Flex Wheel działał na trzpieniu kwadratowym V5 ¼” o dużej wytrzymałości lub trzpieniu kwadratowym ⅛”, które są standardem w V5.

Rozmiary kół Flex

Istnieją cztery różne rozmiary kół Flex Wheel, które można legalnie stosować w robotach VRC. Dwa mniejsze rozmiary mają otwór sześciokątny, natomiast dwa większe mają otwór okrągły.

Średnica koła Szerokość koła Nudziarz
1,625” 0,500” ½” sześciokątny (niewymiarowy)
2” 0,500” ½” sześciokątny (niewymiarowy)
3” 1.000” Okrągły 1,125” (niewymiarowy)
4” 1.000” Okrągły 1,125” (niewymiarowy)

Ponieważ materiał Flex Wheel jest elastyczny, otwory są celowo zaniżone, aby nie ślizgały się na zamierzonym wale. Z tego powodu, gdy spojrzysz na koło Flex, średnica otworu będzie znacznie mniejsza niż pasujący adapter.

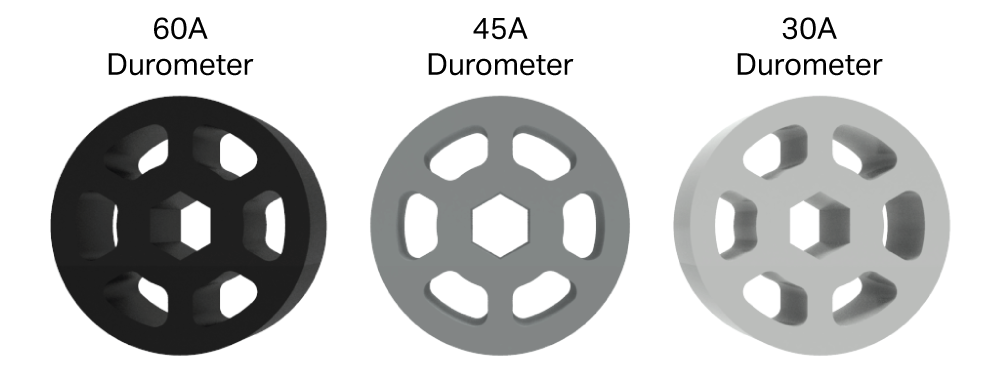

Twardościomierze kół Flex

Schemat robota VEX V5 Competition przedstawiający jego komponenty i sposób montażu, ilustrujący projekt i strukturę robota na potrzeby zawodów robotyki.

Każdy rozmiar koła Flex jest oferowany w trzech różnych twardościach. Durometry identyfikują względną twardość materiałów i wskazują elastyczność powstałego koła Flex; „A” odnosi się do szczególnej skali pomiaru stosowanej w przypadku elastycznych gum do form. Durometry o wyższej liczbie (np. 60A) są sztywniejsze, podczas gdy o niższych liczbach (np. 30A) są bardzo elastyczne.

Wybór twardościomierza Flex Wheel w oparciu o konkretny przypadek użycia może być pomocny z kilku powodów:

  • Umożliwia zmianę stopnia wygięcia koła podczas przyjmowania przedmiotu. Na przykład bardziej miękkie kółko może lepiej nadawać się do podnoszenia twardszych przedmiotów, podczas gdy twardsze kółko może lepiej nadawać się do podnoszenia bardziej miękkich przedmiotów.
  • Jeśli wlot jest wystarczająco szeroki, aby pomieścić wiele obiektów do gry jednocześnie, możesz użyć różnych twardościomierzy, aby wpłynąć na przyczepność po jednej stronie wlotu, aby zapobiec zakleszczaniu się obiektów.
  • W zastosowaniach związanych z napędem wybór kół o twardości i elastyczności przypomina regulację zawieszenia w samochodzie. Miękkie koła lepiej tłumią uderzenia i mogą z łatwością wspinać się po obiektach na swojej drodze, ale mogą sprawić, że robot będzie sprężysty podczas jazdy po płaskim terenie. Twardsze koła będą miały „płynniejszą” jazdę, ale mogą mieć większe problemy z pokonywaniem obiektów.
Twardościomierz Podobnie jak…
30A Miękka gumka
45A Gumka do ołówka
60A Opona samochodowa


Zestaw kół elastycznych 1,625” i 2”

Dwa najmniejsze koła Flex, 1,625” i 2”, wymagają dwóch akcesoriów, aby były kompatybilne z kwadratowym wałkiem V5 ¼” o wysokiej wytrzymałości.

Można zastosować dodatkowe dwie wkładki, aby koła te były kompatybilne z kwadratowym wałkiem V5 ⅛”.

Zobacz poniższe diagramy, aby zrozumieć, które części są niezbędne do korzystania z kół Flex 1,625” i 2” w robocie.

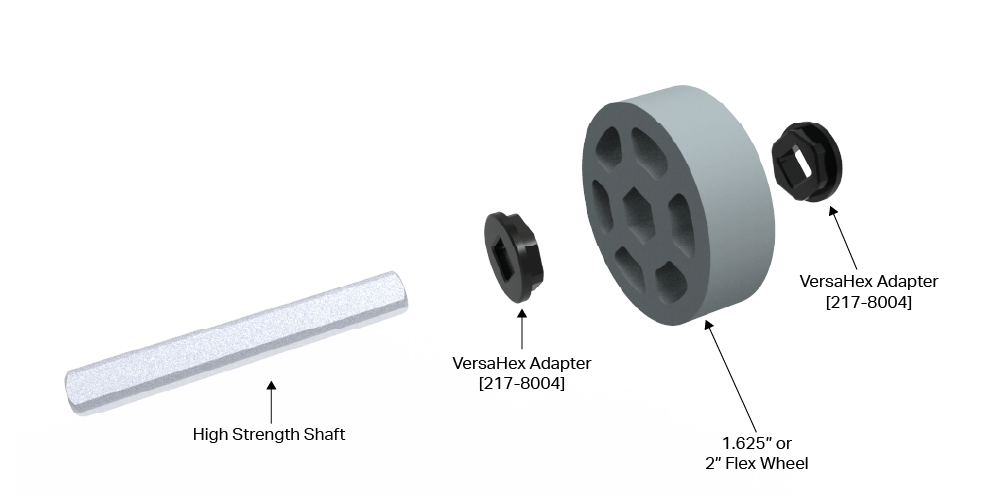

Schemat robota biorącego udział w zawodach VEX V5 przedstawiający różne komponenty i ich funkcje, ilustrujący konstrukcję i strukturę istotną w zawodach robotyki.

Schemat ilustrujący komponenty i cechy robota konkursowego V5, prezentujący różne części i ich funkcje w strukturze robota, istotne z punktu widzenia opisu kategorii V5.

Zestaw kół Flex 3” i 4”

Dwa większe rozmiary kół Flex, 3” i 4”, wymagają czterech akcesoriów, aby były kompatybilne z kwadratowym wałkiem V5 ¼” o wysokiej wytrzymałości.

Można zastosować dodatkowe dwie wkładki, aby koła te były kompatybilne z wałem kwadratowym ⅛”.

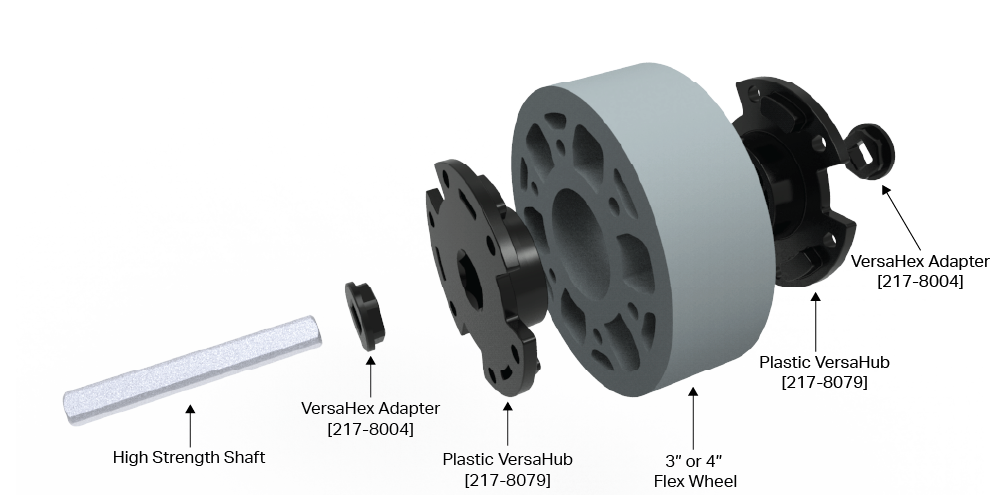

Zapoznaj się z poniższymi diagramami, aby zrozumieć, które części są niezbędne do korzystania z 3-calowych i 4-calowych kół Flex w Twoim robocie.

Schemat ilustrujący komponenty i układ robota konkursowego V5, prezentujący kluczowe części, takie jak silniki, czujniki i elementy konstrukcyjne, istotne w kontekście opisu kategorii V5.

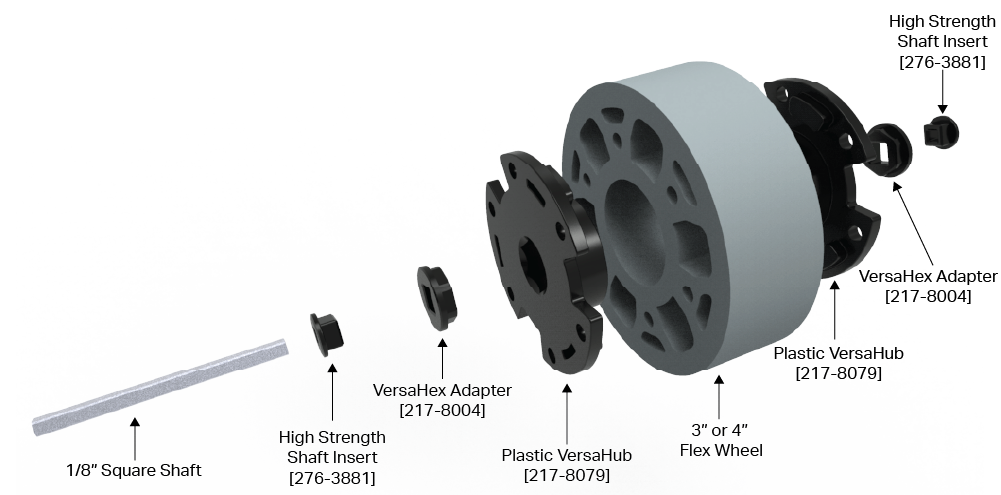

Schemat robota biorącego udział w zawodach VEX V5, przedstawiający różne komponenty i ich rozmieszczenie, ilustrujący projekt i strukturę robota na potrzeby zawodów robotyki.

Opcjonalnie piasty VersaHub można przymocować do kół Flex Wheels przy użyciu standardowego sprzętu V5 (należy pamiętać, że nie zastępuje to użycia adapterów opisanych w tym artykule, ale w razie potrzeby może zapewnić dodatkową stabilność). Długie śruby można wykorzystać jako śruby przelotowe z nakrętkami po drugiej stronie lub kołki dystansowe ¼” można wcisnąć w okręgi śrub wewnątrz kół Flex 3” i 4”, aby umożliwić krótszym śrubom uchwycenie plastikowych piast VersaHub po obu stronach Koło.

Tabela podsumowująca

W poniższej tabeli podsumowano części potrzebne do zbudowania pojedynczego zespołu koła elastycznego do zastosowania w robocie V5.

Rozmiar koła Flex Rozmiar wału V5 Adapter VersaHex VersaHub Wkładka wału o wysokiej wytrzymałości
276-3881
1,625” lub 2” ¼” Wysoka wytrzymałość 2x Wymagane Nie wymagane Nie wymagane
Kwadrat ⅛”. 2x Wymagane Nie wymagane 2x Wymagane
3” lub 4” ¼” Wysoka wytrzymałość 2x Wymagane 2x Wymagane Nie wymagane
Kwadrat ⅛”. 2x Wymagane 2x Wymagane 2x Wymagane



Części zastępcze

Istnieje kilka części, które funkcjonalnie są identyczne z tymi na powyższych ilustracjach, których można używać zamiennie w celu tworzenia zespołów kół elastycznych. Poniższe części można zastąpić sobą i wszystkie są legalne do stosowania w robotach VRC.

Wersje Huby

Następujące części są funkcjonalnie identyczne:

  • 217-8079 - 1/2” z otworem sześciokątnym, tworzywem sztucznym VersaHub v2
  • 217-2592 - 1/2” otwór sześciokątny, aluminium VersaHub

Adaptery VersaHex

Następujące części są funkcjonalnie identyczne:

  • 217-8004 - Plastikowe adaptery 1/2" VersaHex v2 (otwór kwadratowy 1/4") (48 szt.)
  • 217-7946 - Adaptery VersaHex 1/2" v2 (otwór kwadratowy 1/4", długość 1/8") (8 szt.)
  • 217-7947 - Adaptery VersaHex 1/2" v2 (otwór kwadratowy 1/4", długość 1/4") (8 szt.)

Czyszczenie kół Flex

Po dłuższym użytkowaniu zespoły mogą uznać za konieczne wyczyszczenie kół Flex. VEX zaleca stosowanie wody dejonizowanej na czystą szmatkę do wycierania powierzchni kół. Nie używaj alkoholu izopropylowego do czyszczenia felg Flex, ponieważ może to spowodować uszkodzenie materiału użytego do produkcji felg.

Alternatywne metody montażu kół Flex

Przedstawione powyżej metody montażu są zamierzonymi i najlepszymi rozwiązaniami do montażu Flex Wheels na robotach V5. Rozumiemy jednak, że z różnych powodów mogą one nie być wykonalne dla wszystkich zespołów. Jeśli posiadasz koła Flex Wheels i brakuje Ci jednego lub więcej adapterów pokazanych powyżej, nadal możesz sprawić, aby koła Flex Wheels działały na Twoim robocie VRC lub robocie niekonkurencyjnym.

Należy zauważyć, że te alternatywy mogą, ale nie muszą, działać równie dobrze jak metody przedstawione powyżej i że niektóre z tych alternatyw będą działać lepiej niż inne. Wszystkie metody alternatywne wykorzystują części, które początkowo nie zostały zaprojektowane do współpracy, ale działają, jeśli jesteś w potrzebie.

Alternatywy dla kół Flex 1,625” i 2”

Poniższe alternatywy dla kół Flex 1,625” i 2” wymieniono w kolejności łatwości montażu.

Alternatywa 1: 276-3891 Kołnierz wału zaciskowego (wałek ⅛”) lub 276-6102 Kołnierz wału mocującego o wysokiej wytrzymałości

Kołnierze wału zaciskowego można wcisnąć w sześciokątny otwór kół Flex 1,625” i 2” w celu lekkiego dopasowania, aby koła te były kompatybilne z wałem ⅛” lub wałem ¼”.

Kroki montażu:

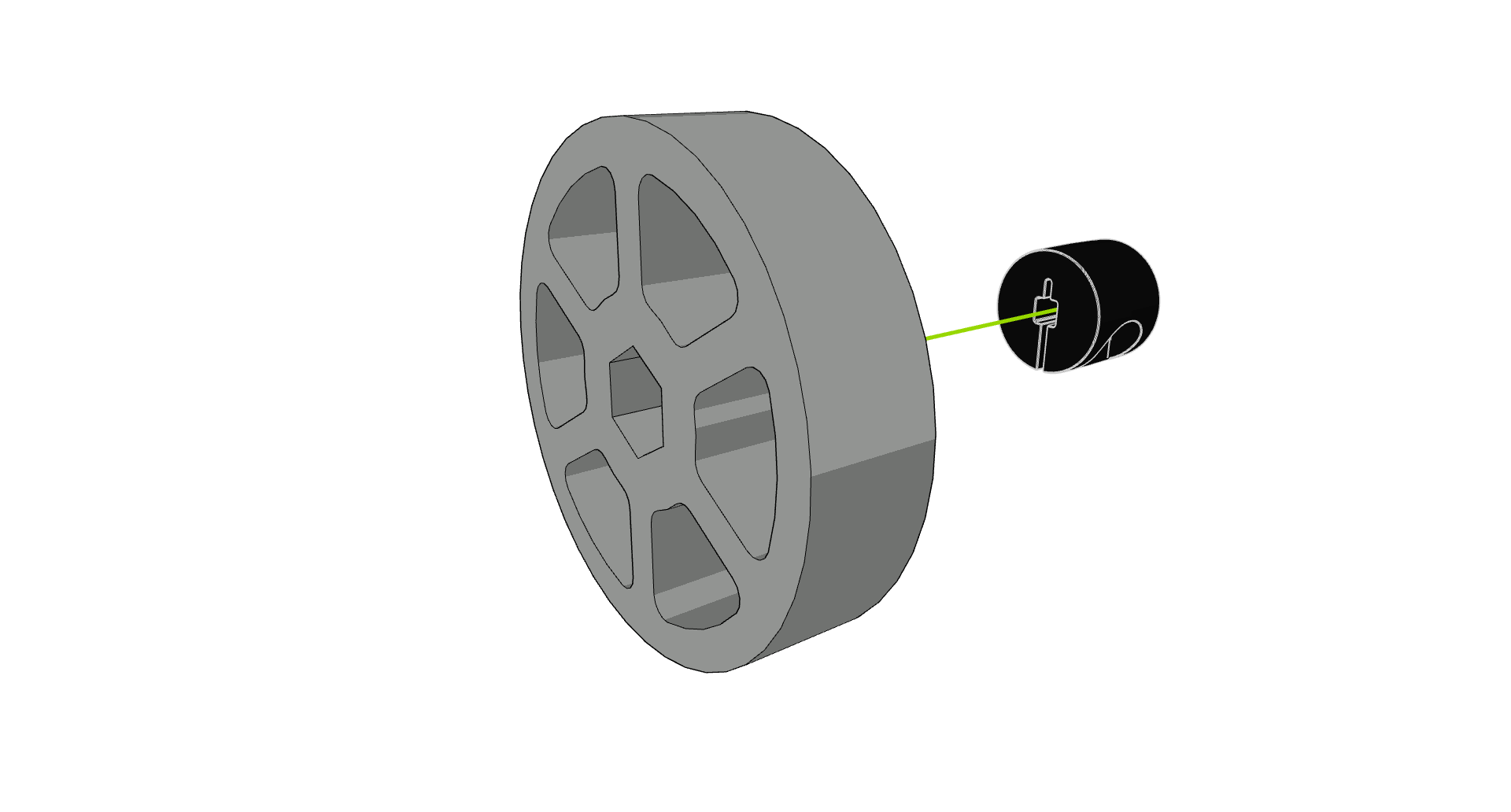

  • Krok 1: Dopasuj kołnierz wału do koła Flex. Łatwiej będzie umieścić kołnierz wału na twardej powierzchni, trzymając koło Flex Wheel powyżej.
    Ilustracja przedstawiająca wyrównanie kołnierza wału i koła Flex Wheel, przy czym kołnierz wału znajduje się na twardej powierzchni, a koło Flex Wheel jest trzymane nad nim, co ilustruje krok 1 montażu robotów konkursowych w kategorii V5.

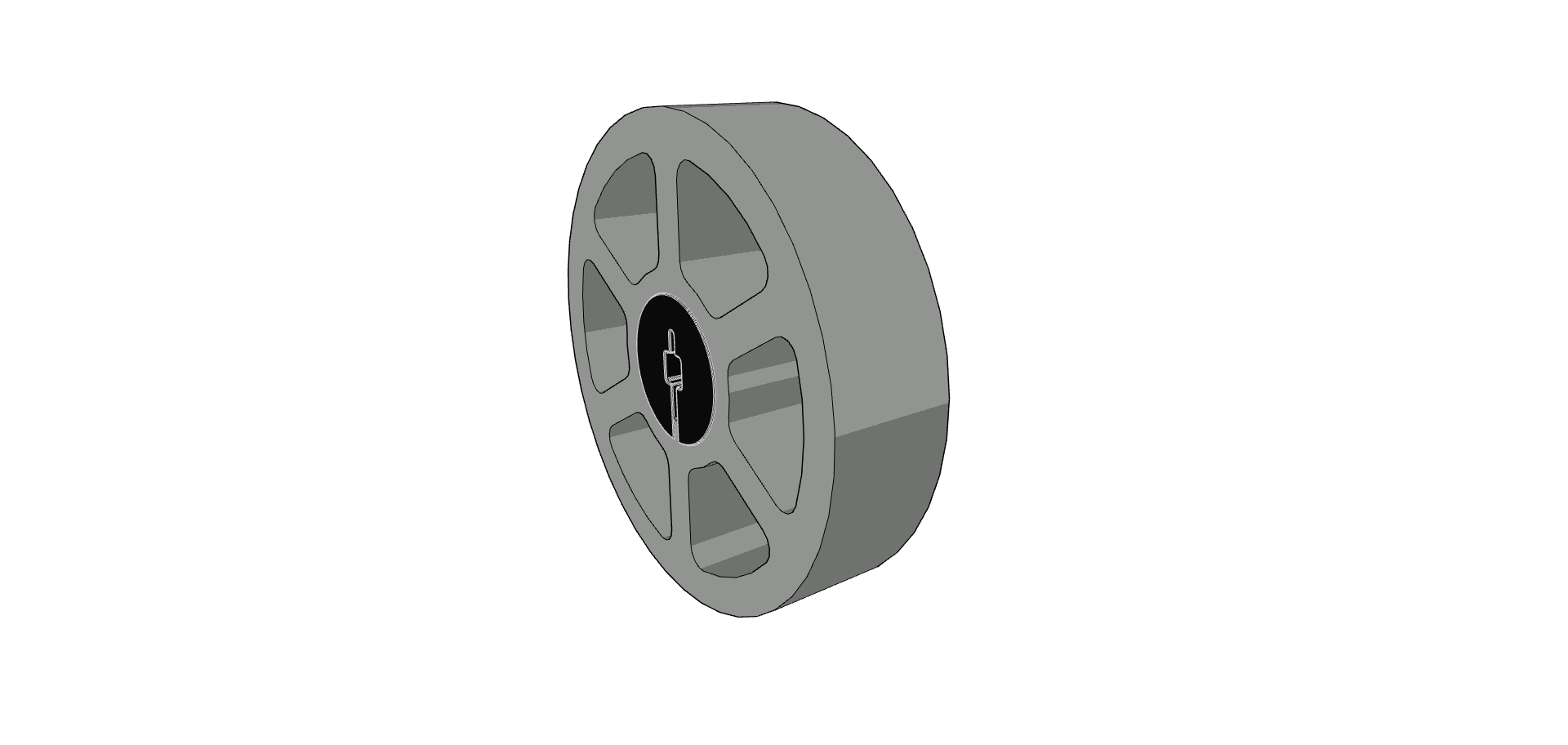

  • Krok 2: Nasuń koło Flex na kołnierz wału. Najłatwiej będzie wcisnąć koło Flex Wheel pod kątem, a następnie przechylić je nad kołnierzem wału, aby wprowadzić kołnierz wału do otworu.
    Schemat przedstawiający krok 2 montażu robota konkursowego VEX V5, ilustrujący sposób nasuwania koła Flex Wheel na kołnierz wału pod kątem w celu uzyskania prawidłowego wyrównania.

Alternatywa 2: 276-2551 Przekładnia 12T HS (wał ¼” HS)

Przekładnia 12T HS dobrze pasuje również do sześciokątnego otworu kół Flex 1,625” i 2”. Ta opcja sprawia, że ​​koła Flex pasują do wału HS ¼”.

Uwaga: ponieważ ta część jest metalowa, z czasem może zacząć rozdzierać Flex Wheel. Używaj tej metody ostrożnie, aby nie zniszczyć kół.

Kroki montażu:

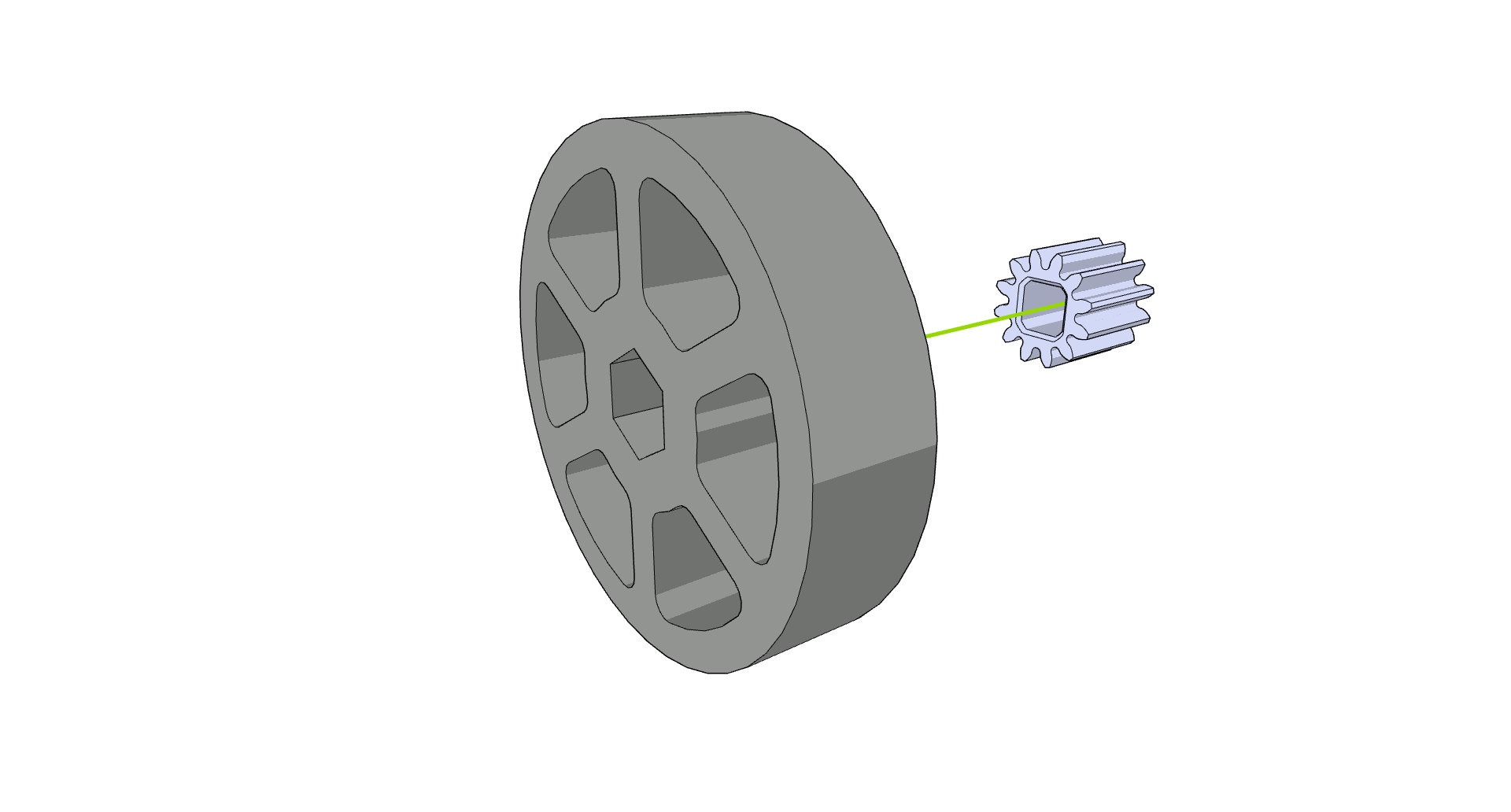

  • Krok 1: Ustaw w jednej linii zębnik 12T i koło Flex. Łatwiej będzie umieścić zębnik na twardej powierzchni, trzymając koło Flex powyżej.
    Ilustracja przedstawiająca ustawienie zębatki 12T z kołem Flex Wheel, ilustrująca krok 1 montażu robotów konkursowych w kategorii V5. Zębatkę umieszcza się na twardej powierzchni, natomiast koło Flex Wheel jest trzymane powyżej, aby ułatwić pozycjonowanie.

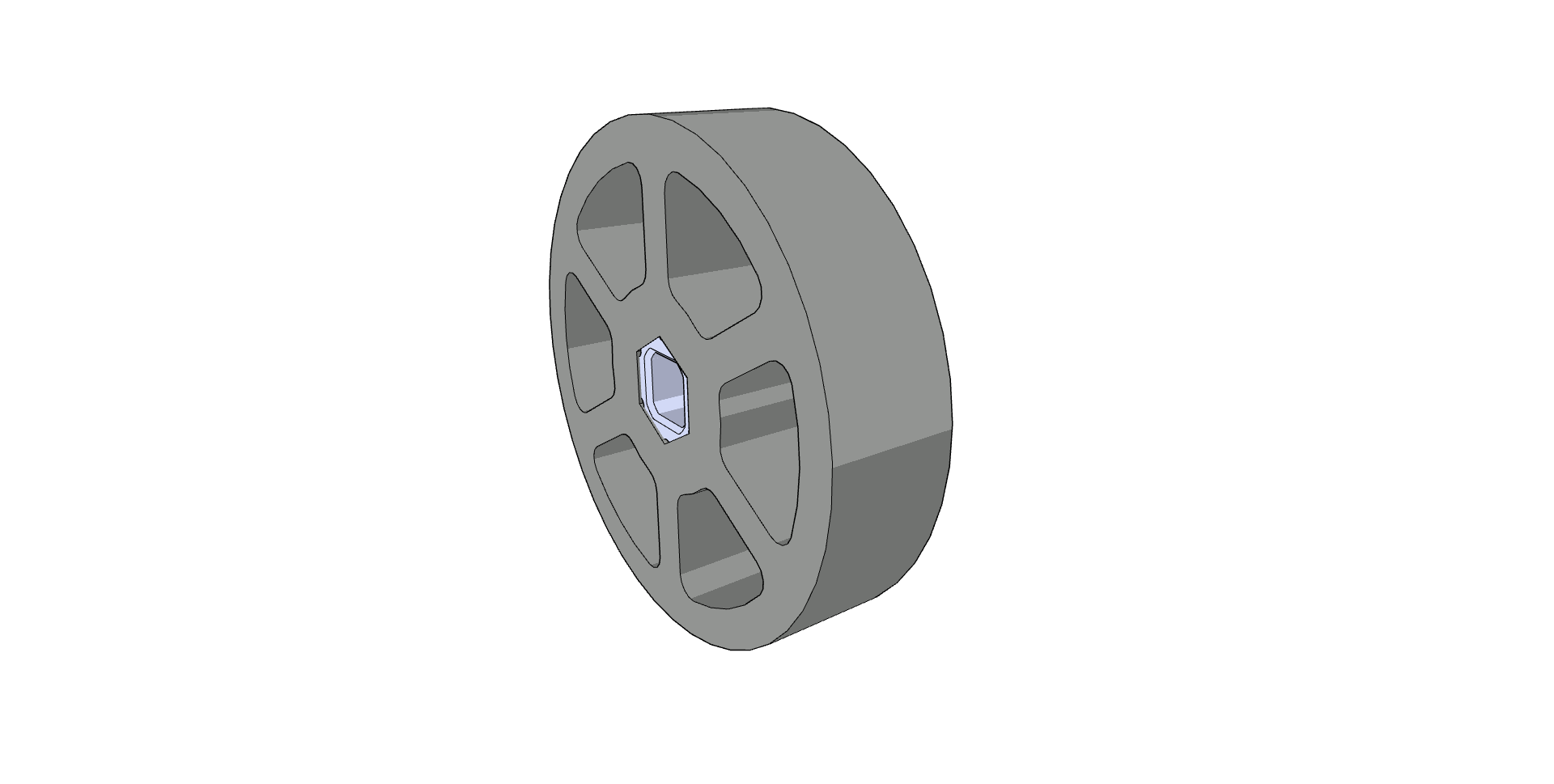

  • Krok 2: Nasuń koło Flex na zębnik 12T. Najłatwiej będzie popchnąć koło Flex Wheel pod kątem, a następnie przechylić je nad zębnikiem, aby umieścić zębnik w otworze.
    Ilustracja ilustrująca krok 2 montażu robota konkursowego V5, pokazująca przesuwanie koła Flex Wheel nad zębatką 12T, ze szczególnym uwzględnieniem ustawienia kątowego i kołysania koła w celu dopasowania go do zębatki.

Alternatywa 3: Zamki i podpórki (wał ⅛”)

Piastę do kół Flex 1,625” lub 2” można utworzyć przy użyciu metalowej listwy blokującej (275-1065) lub plastikowej belki blokującej (276-2016-002) ze śrubami 1” #8-32, ½” #8 -32 dystanse, długie podkładki dystansowe ½” i preferowane nakrętki nr 8-32.

Kroki montażu:

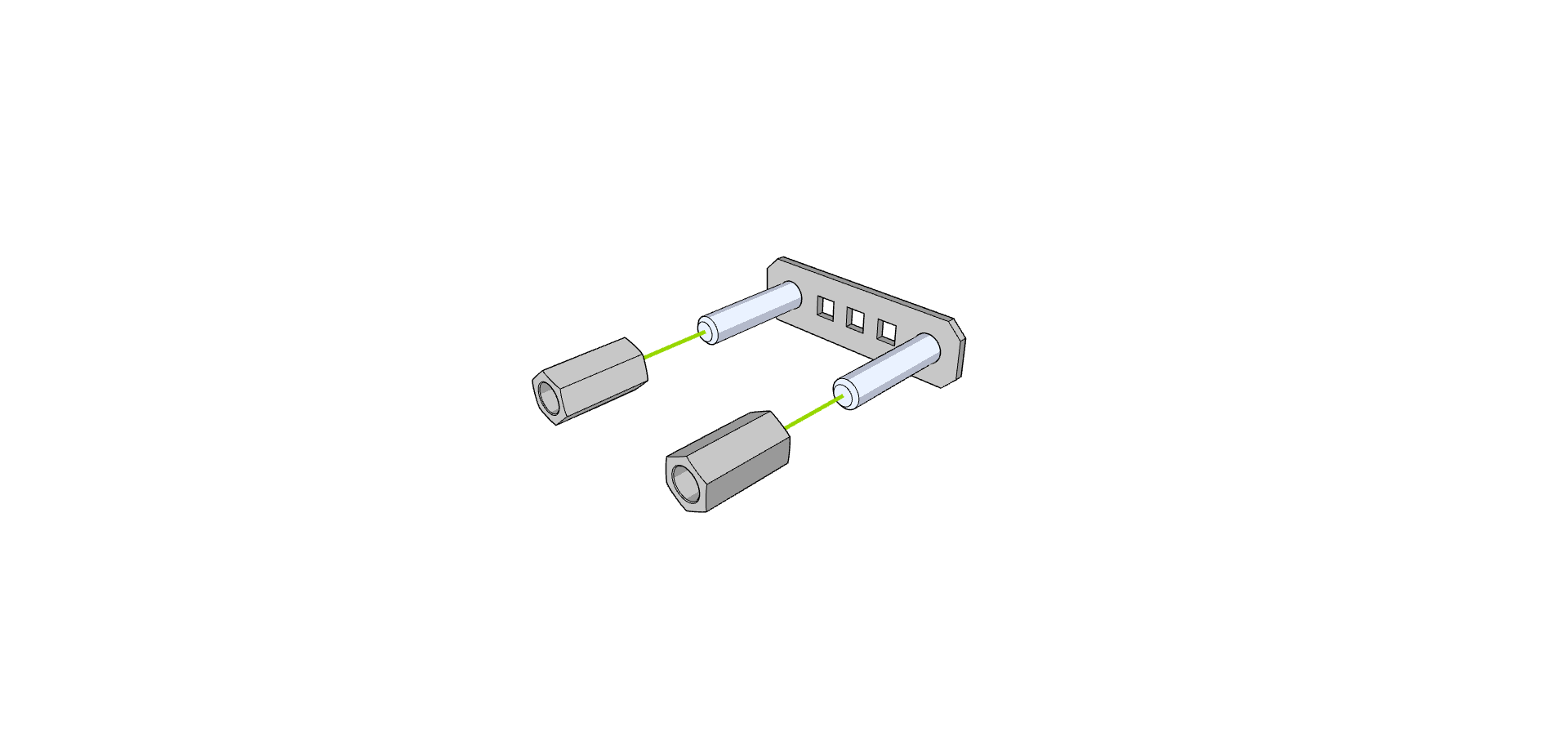

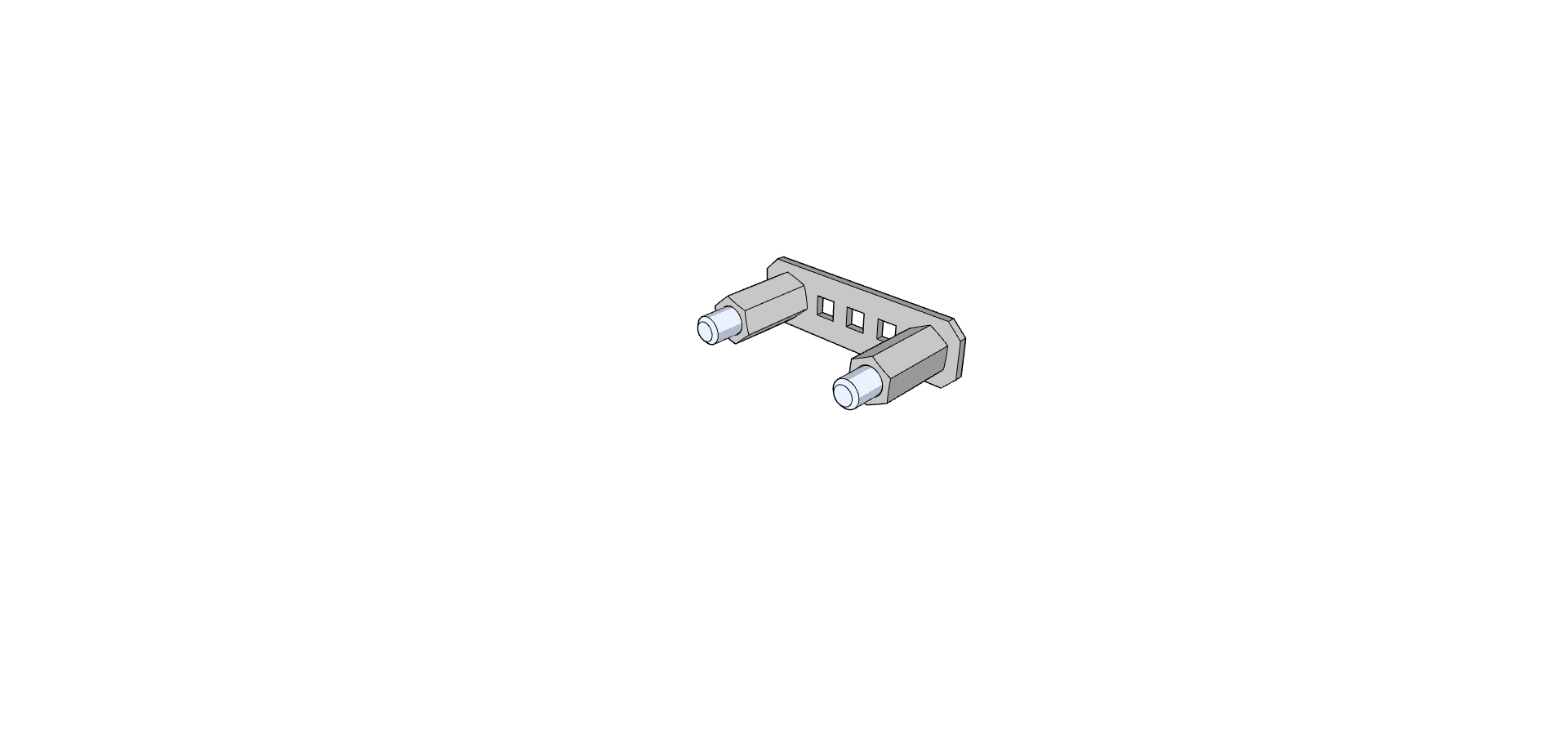

  • Krok 1: Nakręć dwie podpórki ½” na śruby 1”, jak pokazano poniżej.
    Ilustracja przedstawiająca etap montażu polegający na wkręceniu dwóch ½” tulei dystansowych na 1” śruby dla robotów biorących udział w zawodach V5, ilustrując prawidłowe pozycjonowanie i orientację komponentów.Zdjęcie przedstawiające dwa ½-calowe dystanse nakręcone na 1-calowe śruby, ilustrujące etap montażu robotów konkursowych V5.

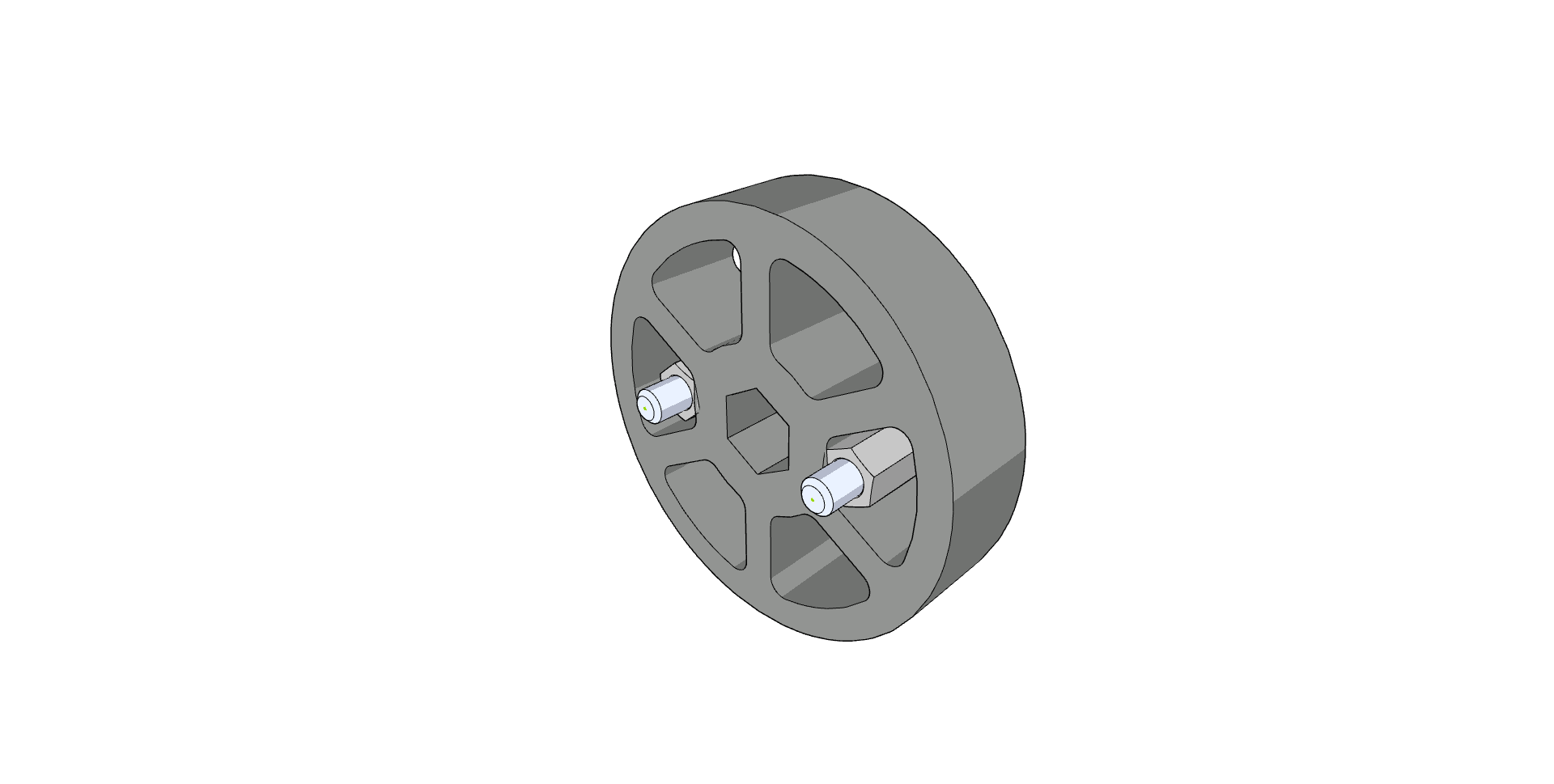

  • Krok 2: Nasuń koło Flex na wsporniki, jak pokazano poniżej.
    Ilustracja przedstawiająca krok 2 składania robota konkursowego, przedstawiająca przesuwanie koła Flex Wheel nad elementami dystansowymi.

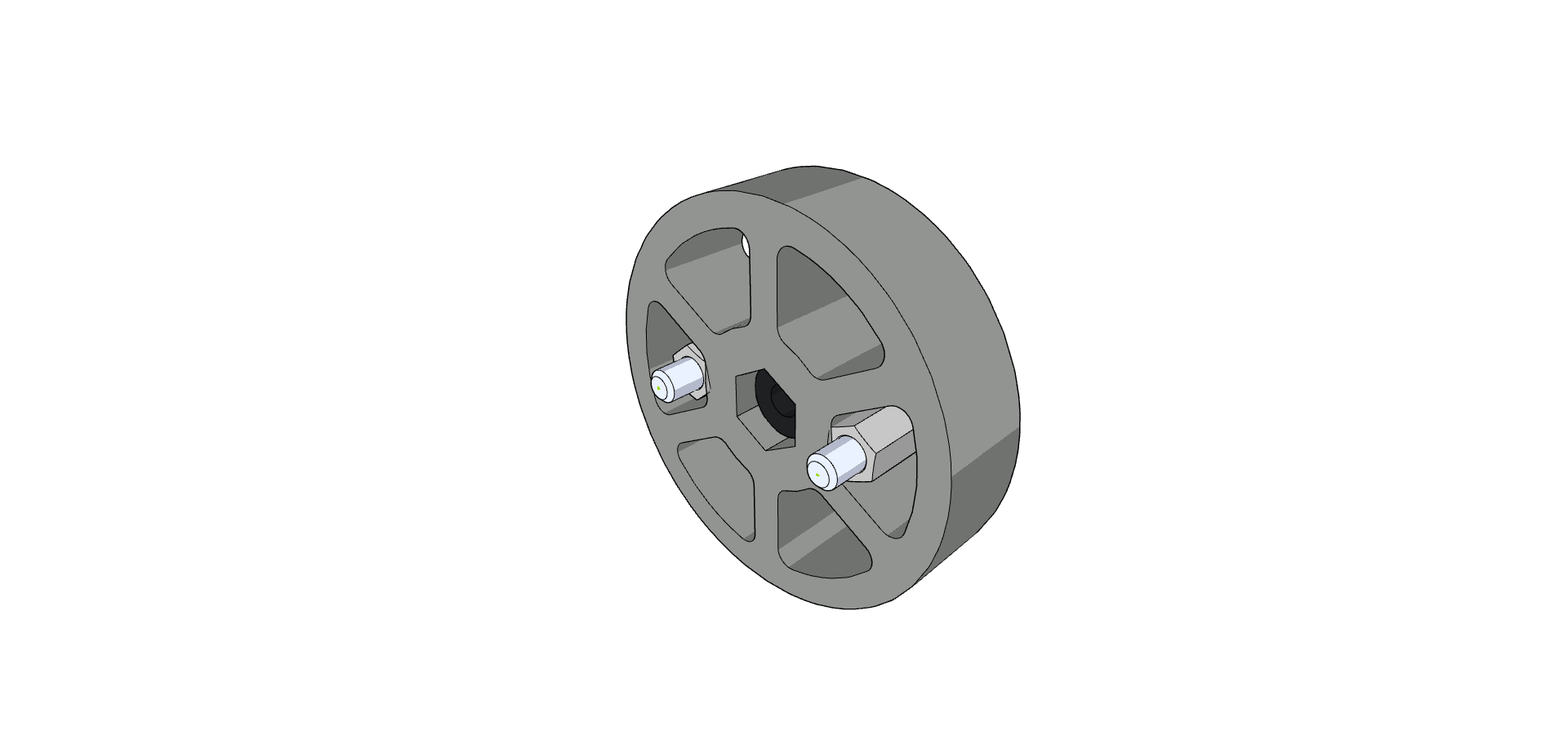

  • Krok 3: Włóż podkładkę o długości 0,375” OD i 0,5” do sześciokątnego otworu koła.
    Zdjęcie przedstawiające wkładanie dystansu o średnicy zewnętrznej 0,375” i długości 0,5” do otworu sześciokątnego koła VEX, jako część procesu montażu robotów biorących udział w zawodach.

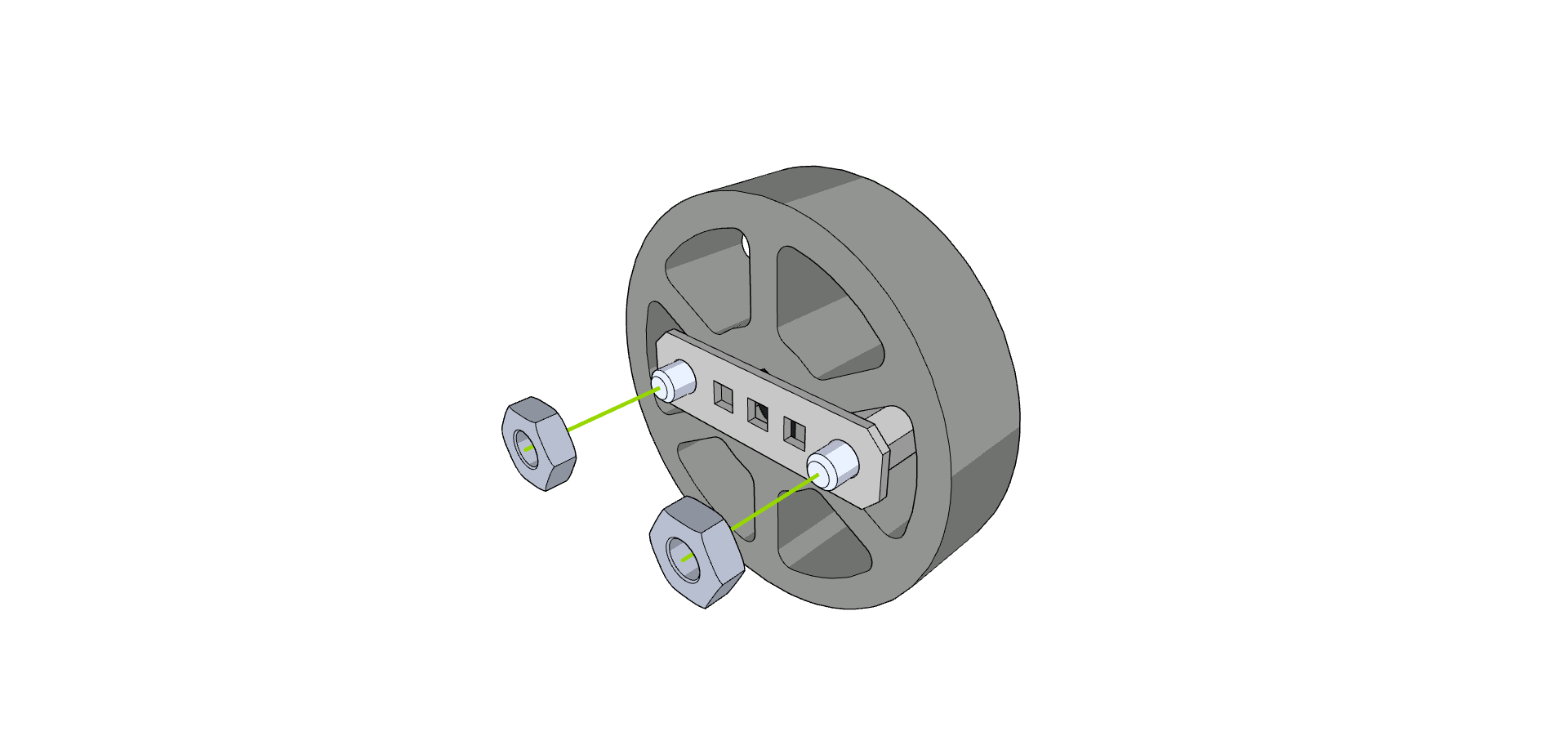

  • Krok 4: Zamocuj drugi drążek blokujący i dokręć nakrętki na śrubach.
    Ilustracja przedstawiająca proces mocowania drugiego pręta blokującego do robota biorącego udział w zawodach, ze szczególnym uwzględnieniem dokręcania nakrętek na śrubach, co stanowi część instrukcji montażu w kategorii V5.

Alternatywa 4: Piasta od 276-1499 Rolka dolotowa (wał ⅛”)

Wewnętrzna plastikowa piasta z rolki wlotowej 276-1499 może być również używana wewnątrz kół Flex. Wystarczy odciąć gumową nakładkę od części i włożyć plastikową piastę do koła Flex Wheel 1,625” lub 2”, podobnie jak w krokach opisanych w Alternatywach 1 & 2.

Kroki montażu:

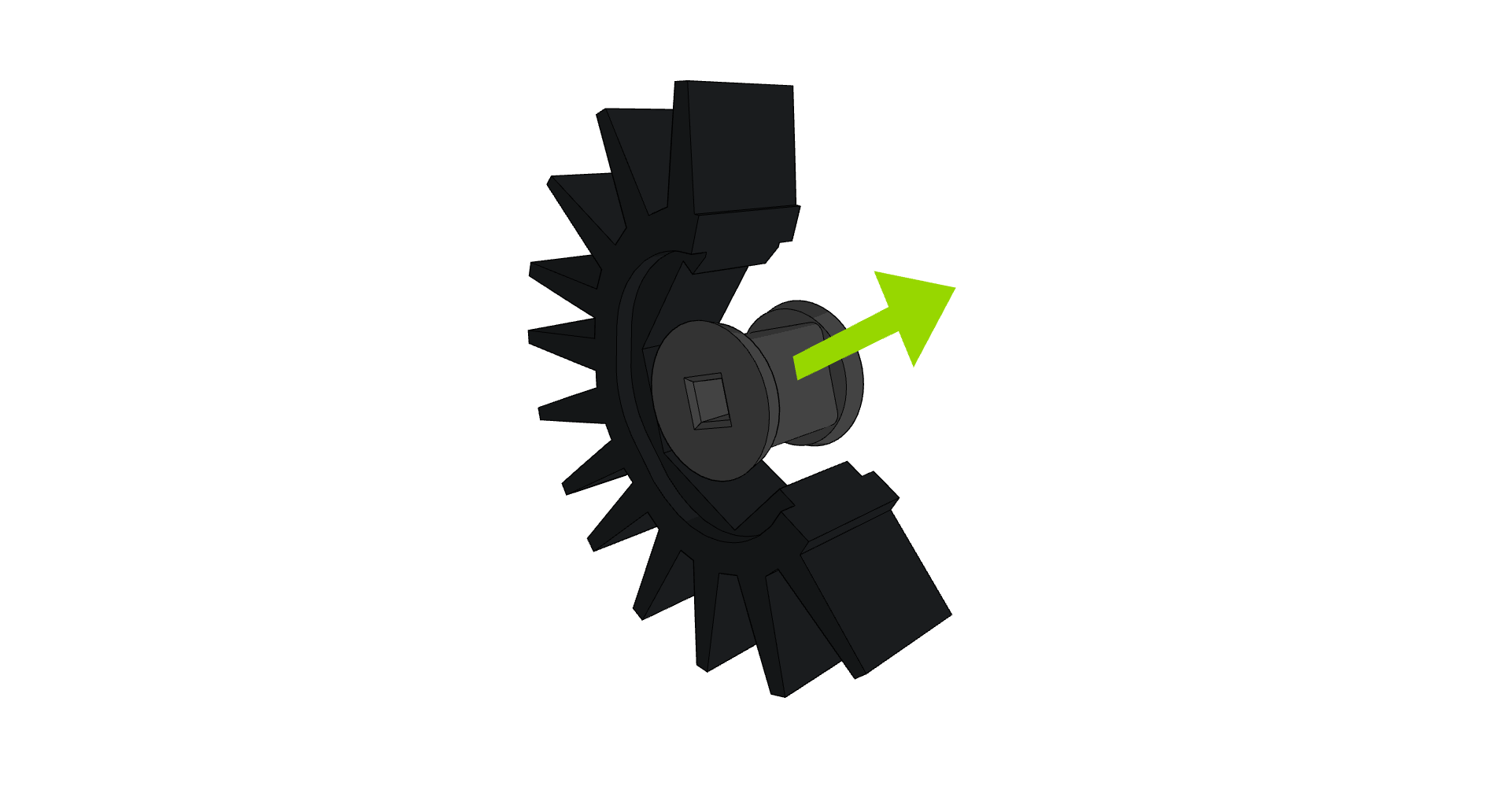

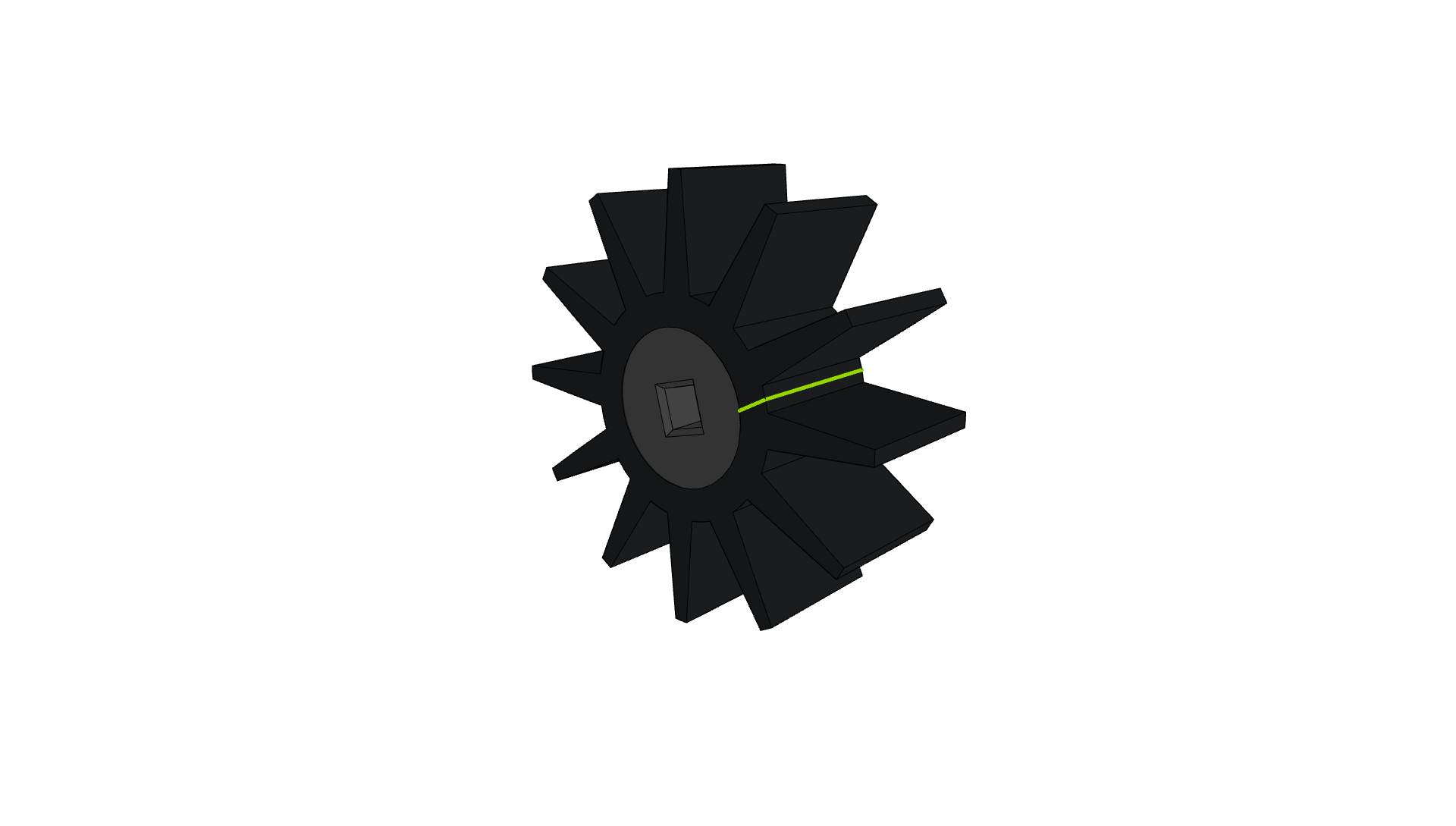

  • Krok 1: Przetnij linię pokazaną na rolce wlotowej i wyjmij wewnętrzną plastikową piastę z formy.
    Zdjęcie przedstawiające rolkę wlotową z zaznaczoną linią do przecięcia, pokazujące sposób wyjęcia wewnętrznej plastikowej piasty z formy, jako część instrukcji montażu robota V5 Competition Robots.Diagram przedstawiający linię cięcia na rolce wlotowej i wyjmowanie wewnętrznej plastikowej piasty z formy, jako część instrukcji montażu robota V5 Competition Robots.

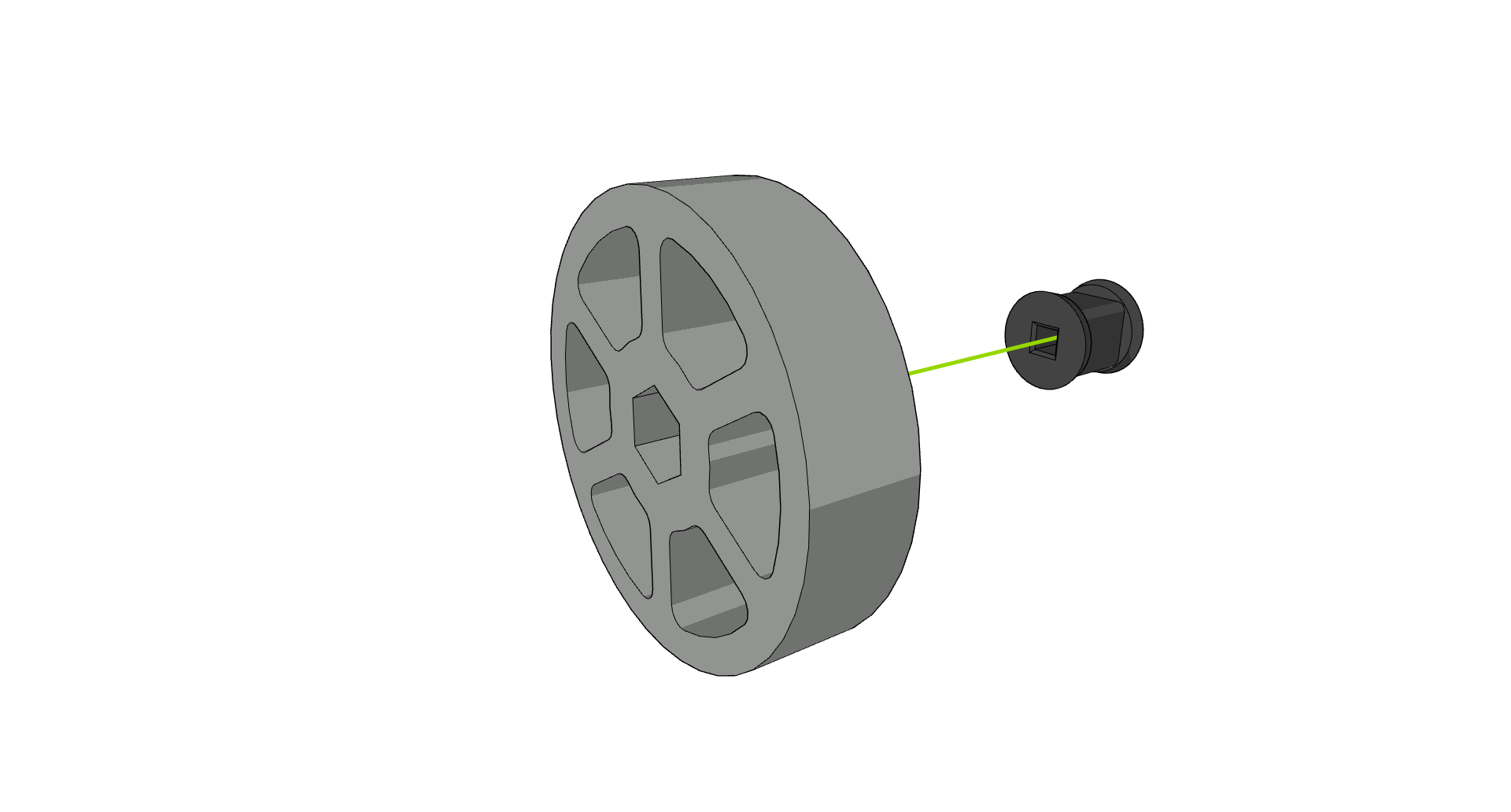

  • Krok 2: Dopasuj plastikową piastę do koła Flex. Łatwiej będzie umieścić plastikową piastę na twardej powierzchni, trzymając koło Flex Wheel powyżej.
    Ilustracja przedstawiająca ustawienie plastikowej piasty i koła Flex Wheel, przy czym piasta znajduje się na twardej powierzchni, a koło Flex Wheel jest trzymane nad nią, co ilustruje krok 2 procesu montażu robotów konkursowych V5.

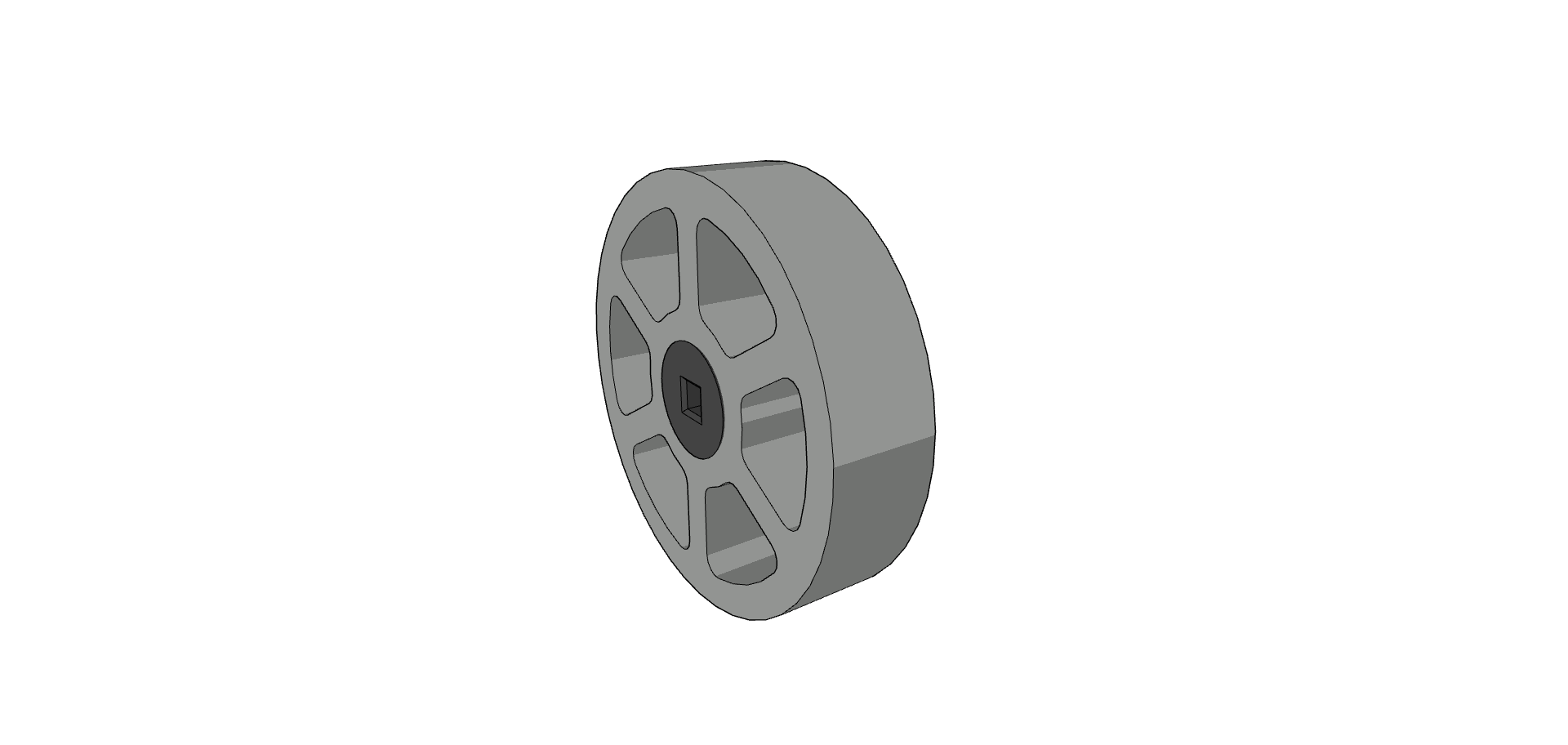

  • Krok 3: Nasuń koło Flex na plastikową piastę. Najłatwiej będzie wcisnąć koło Flex Wheel pod kątem, a następnie przechylić je nad piastą, aby umieścić piastę w otworze.
    Ilustracja ilustrująca krok 3 montażu robota konkursowego, pokazująca nasuwanie koła Flex Wheel na plastikową piastę pod kątem, aby dopasować je do otworu.

Alternatywy dla kół Flex 3” i 4”

Poniższe alternatywy dla kół Flex 3” i 4” są wymienione w kolejności łatwości montażu.

Alternatywa 1: 2 Koła zębate 16T, 6P (276-8328) (wał ¼” HS)

W otwór koła Flex można włożyć dwie zębatki 16T 6P. W celu poprawy funkcjonalności można zastosować nylonową przekładkę o długości 0,25 cala (0,375 cala średnicy zewnętrznej) w celu poprawy funkcjonalności poprzez utrzymanie zębatek w równomiernych odstępach wewnątrz koła.

  • Krok 1: Włóż całkowicie pierwszą zębatkę, wciskając koło Flex Wheel w owalny kształt
    Zdjęcie przedstawiające całkowite włożenie pierwszej zębatki do koła Flex Wheel, które zostało spłaszczone w owalny kształt, jako część procesu montażu robota biorącego udział w zawodach V5.
  • Krok 2: Obróć zębatkę w otworze koła Flex. Włóż wał (nie pokazano) i, jeśli to konieczne, adapter wału o wysokiej wytrzymałości.
    Ilustracja przedstawiająca obrót koła zębatego w otworze koła Flex Wheel, demonstrująca proces instalacji wału i adaptera wału o dużej wytrzymałości w kontekście robotów biorących udział w zawodach V5.

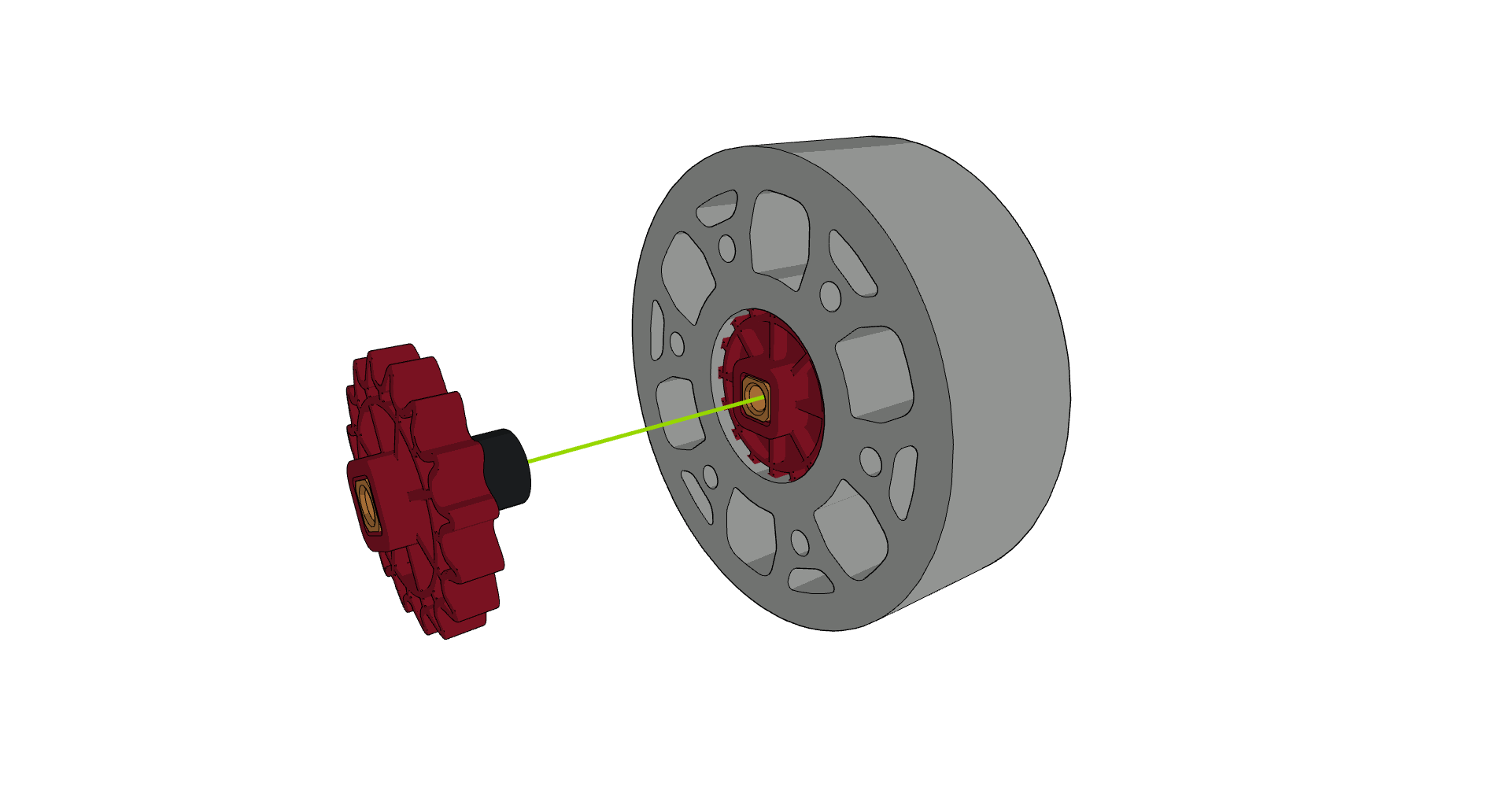

  • Krok 3: Załóż nylonową przekładkę o długości 0,25 cala (0,375 cala średnicy zewnętrznej) i drugą zębatkę wraz z adapterem wału o wysokiej wytrzymałości, jeśli to konieczne, na wał.
    Zdjęcie przedstawiające 0,25-calowy nylonowy dystans, drugą zębatkę i adapter wału o dużej wytrzymałości umieszczony na wale, ilustrujące krok 3 montażu robotów konkursowych w kategorii V5.

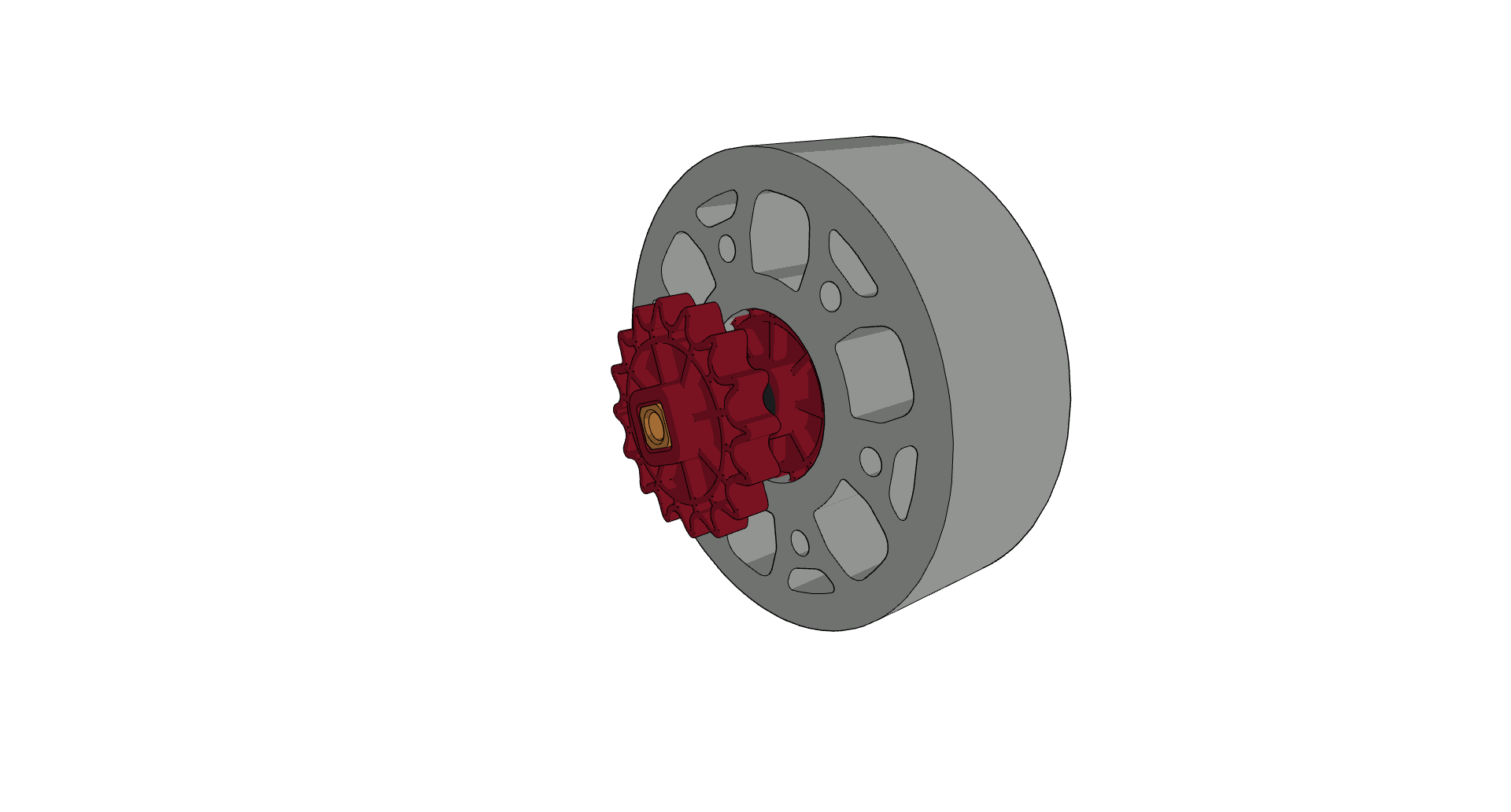

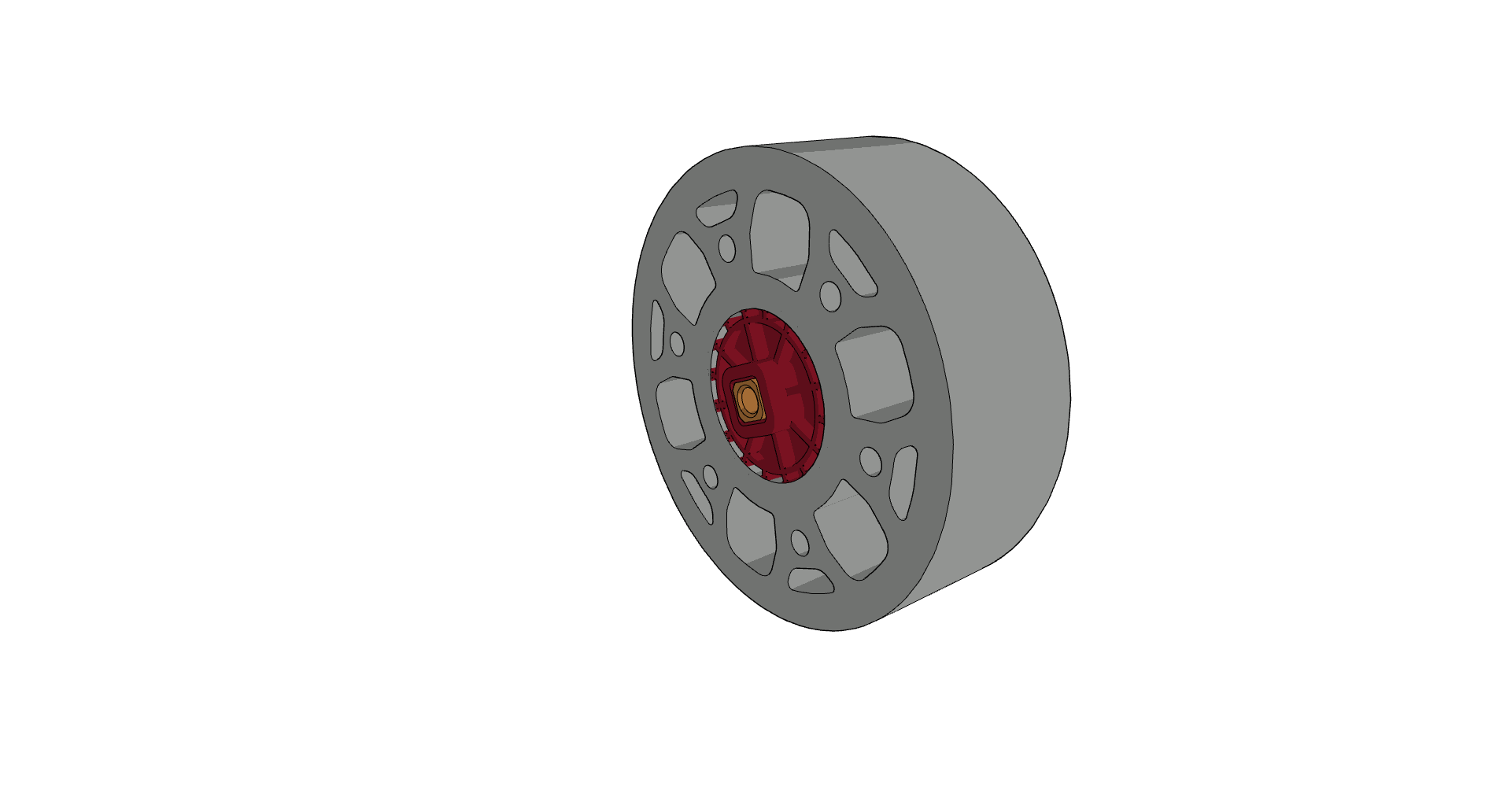

  • Krok 4: Wciśnij zespół zębatki do koła Flex. Gdy druga zębatka wchodzi w otwór Flex Wheel, najłatwiej będzie obejść zęby koła zębatego stopniowo po okręgu, wpychając je do otworu sekcjami, wywierając nacisk na koło zębate.
    Ilustracja przedstawiająca proces wkładania zespołu zębatek do koła Flex Wheel, podkreślająca technikę stopniowego wciskania zębów zębatek do otworu w przekrojach kołowych.Ilustracja przedstawiająca proces wsuwania zespołu zębatek do koła Flex Wheel, podkreślająca technikę wywierania nacisku na zęby zębatek w sekcjach w celu zapewnienia prawidłowego ustawienia podczas montażu.

Alternatywa 2: Przekładnia o dużej wytrzymałości 60T (wał ¼” HS)

Przekładnia 60t ma rozstaw śrub zbliżony do rozstawu śrub na kole Flex. Wzory nie pasują idealnie do oka, ale bardziej miękkie kółka Flex są na tyle elastyczne, że można je rozciągnąć, aby wzór otworów się zrównał.

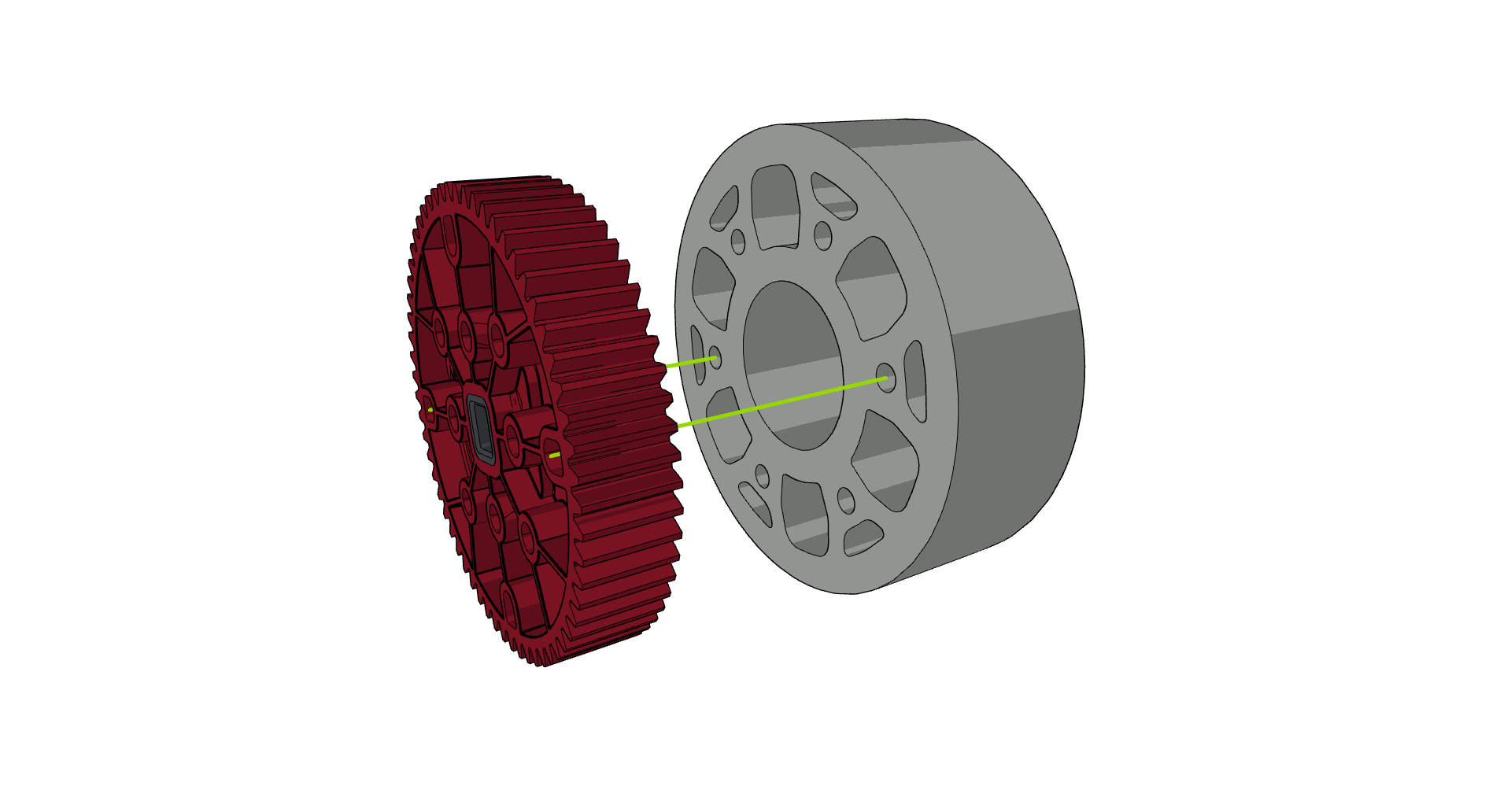

  • Krok 1: Dopasuj dwa otwory koła zębatego i koła Flex
    Ilustracja przedstawiająca wyrównanie dwóch otworów w kole zębatym z kołem Flex Wheel, ilustrująca krok 1 procesu montażu robotów konkursowych V5.

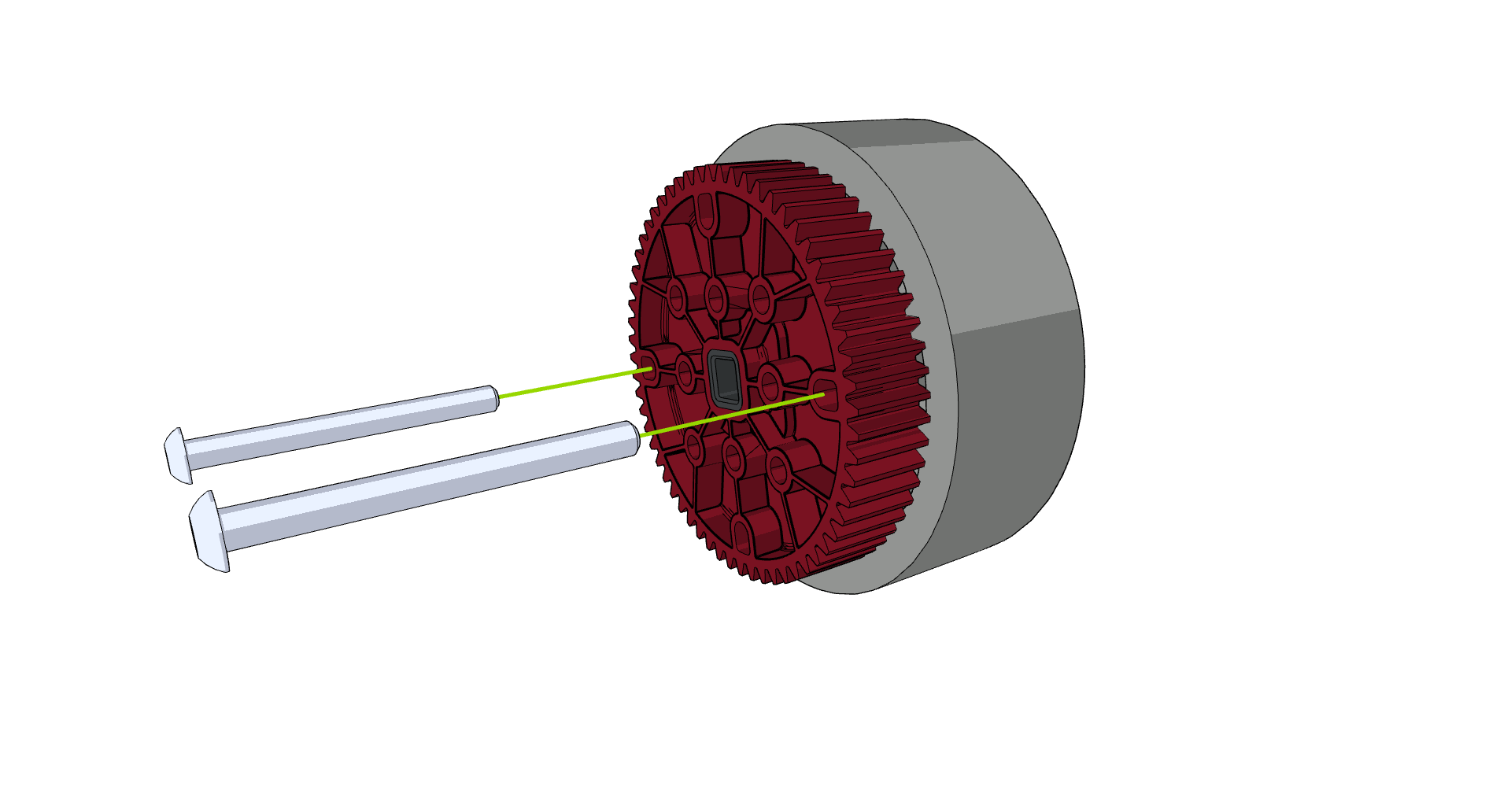

  • Krok 2: Włóż dwie śruby 1,75” do otworów w przekładni i kole Flex.
    Zdjęcie przedstawiające wkładanie dwóch śrub o średnicy 1,75 cala do otworów koła zębatego i koła Flex Wheel w ramach procesu montażu robotów biorących udział w zawodach V5.Zdjęcie przedstawiające wkręcanie dwóch śrub 1,75-calowych w otwory koła zębatego i koła Flex Wheel w ramach montażu robota konkursowego VEX V5.

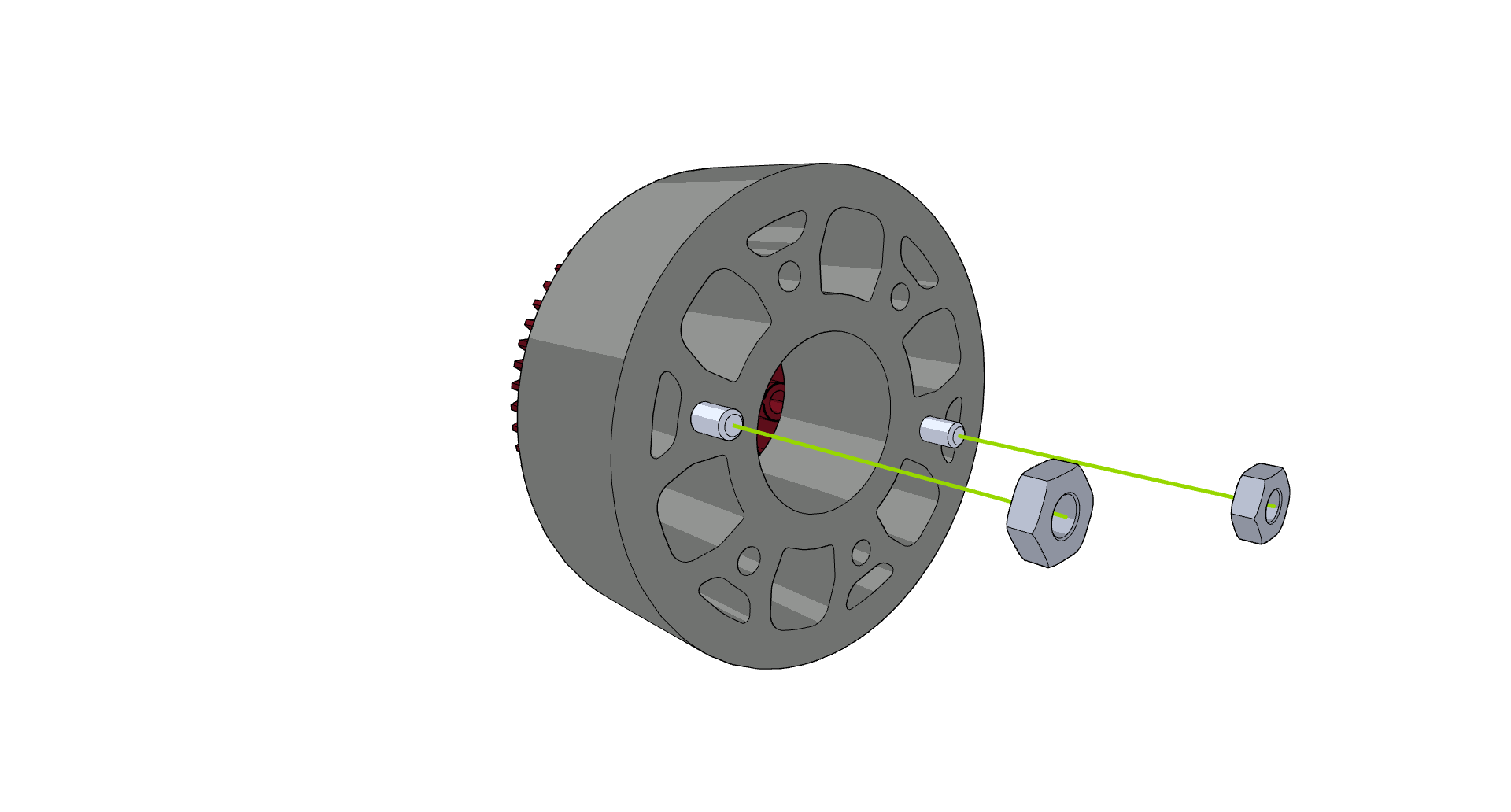

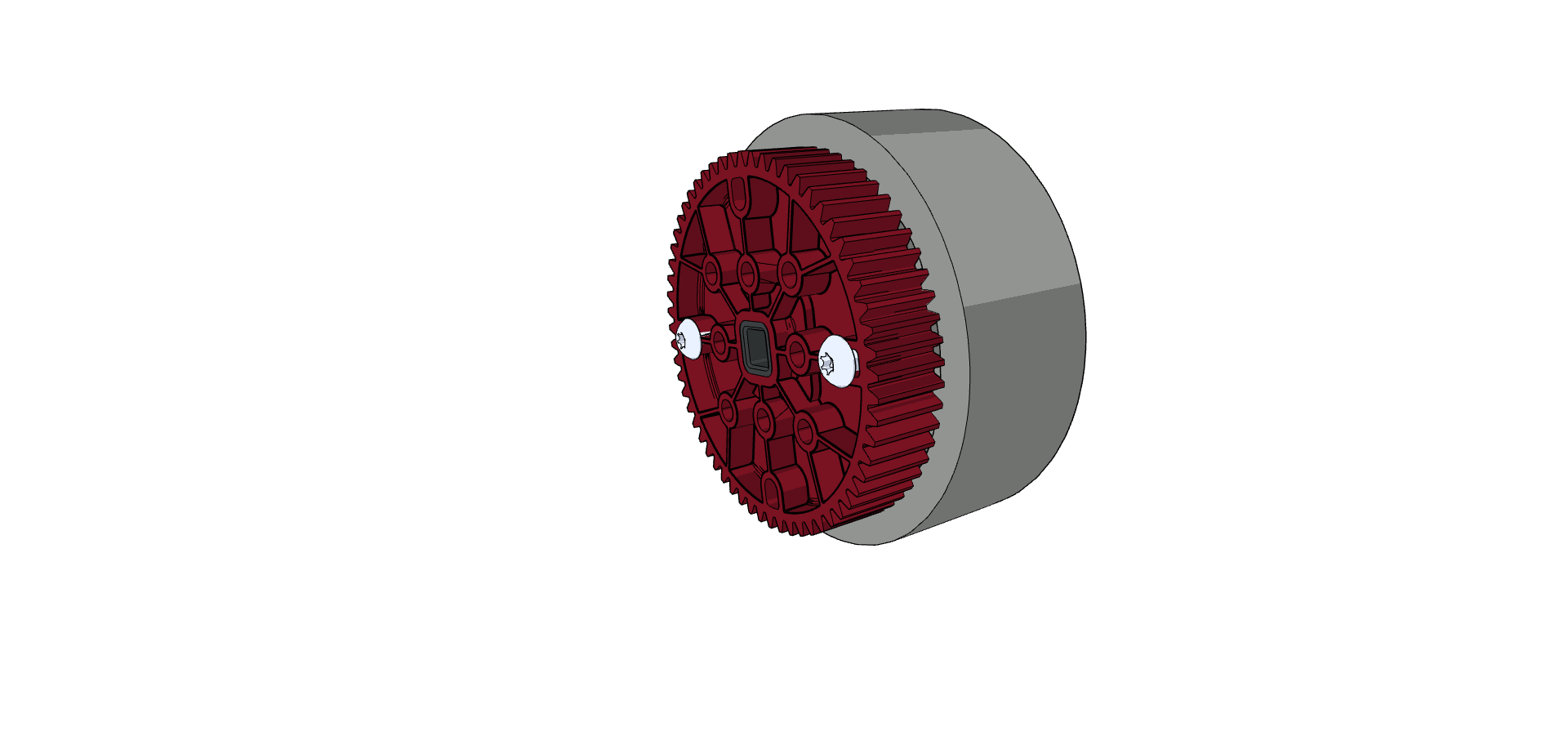

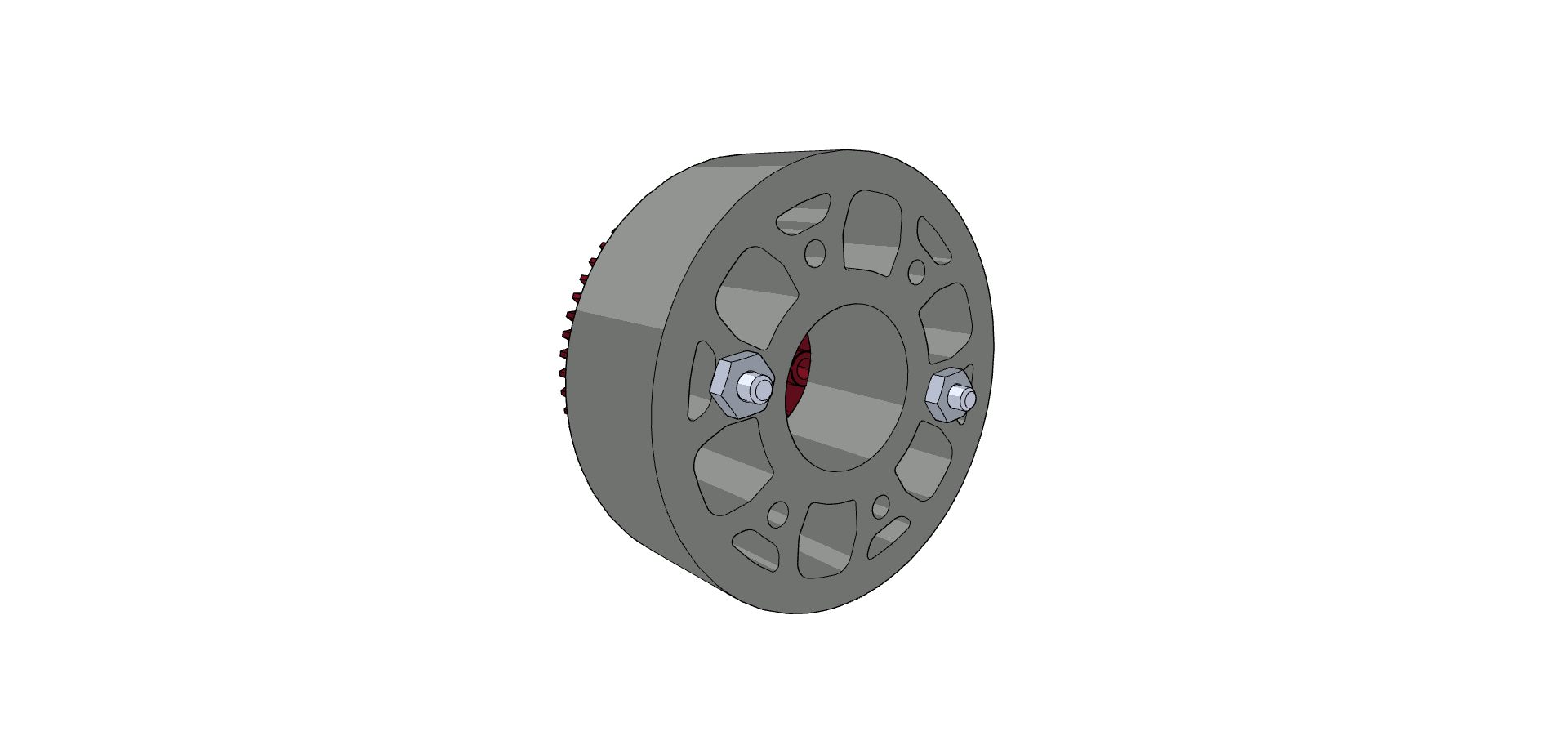

  • Krok 3: Przykręć nakrętki
    Obraz przedstawiający proces przykręcania nakrętek do robotów biorących udział w zawodach V5, ilustrujący etap montażu w procesie konstrukcji robota.Zbliżenie osoby dokręcającej nakrętki do komponentu robota V5, ilustrujące krok 3 procesu montażu robotów biorących udział w zawodach.

Alternatywa 3: Niestandardowe płyty i pręty blokujące z poliwęglanu (trzpień ⅛”)

Wszystkie zespoły VRC mają naddatek z poliwęglanu o grubości 0,065 cala, który można wykorzystać do wykonania płytki mocowanej z boku koła Flex Wheel i utrzymującej drążek blokujący.

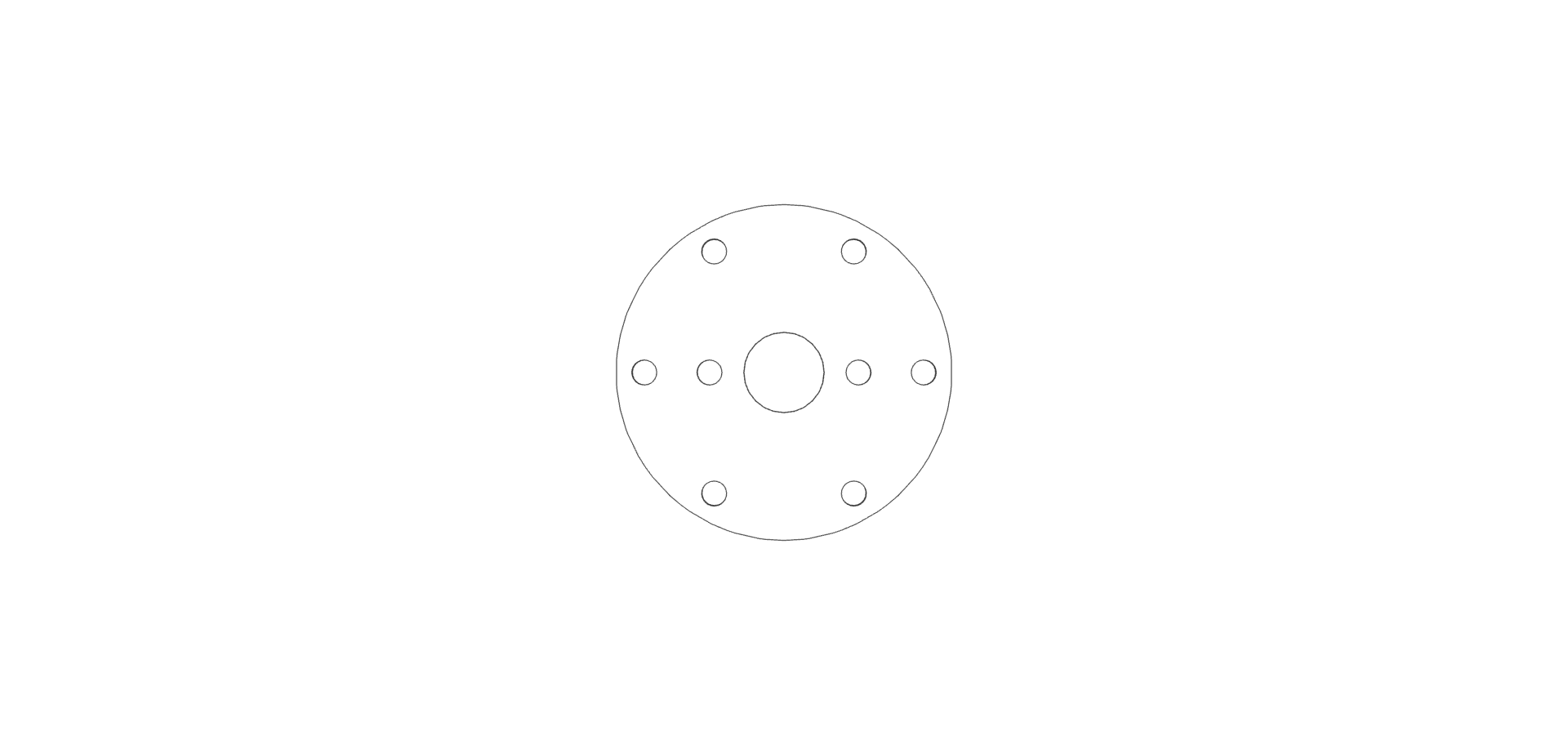

  • Krok 1: Wytnij niestandardowe płyty poliwęglanowe. Ważnymi cechami są otwory na kole śrubowym 1,875” do montażu na kole Flex, 2 otwory do montażu wkładki drążka blokującego oraz otwór prześwitowy w środku płytki na wał.
    Zdjęcie przedstawia niestandardowe płyty poliwęglanowe z otworami montażowymi: okrąg śrub o średnicy 1,875” dla koła Flex Wheel, 2 otwory na wkładkę drążka blokującego i centralny otwór przelotowy na wał, zgodnie z instrukcją montażu V5 Competition Robots.

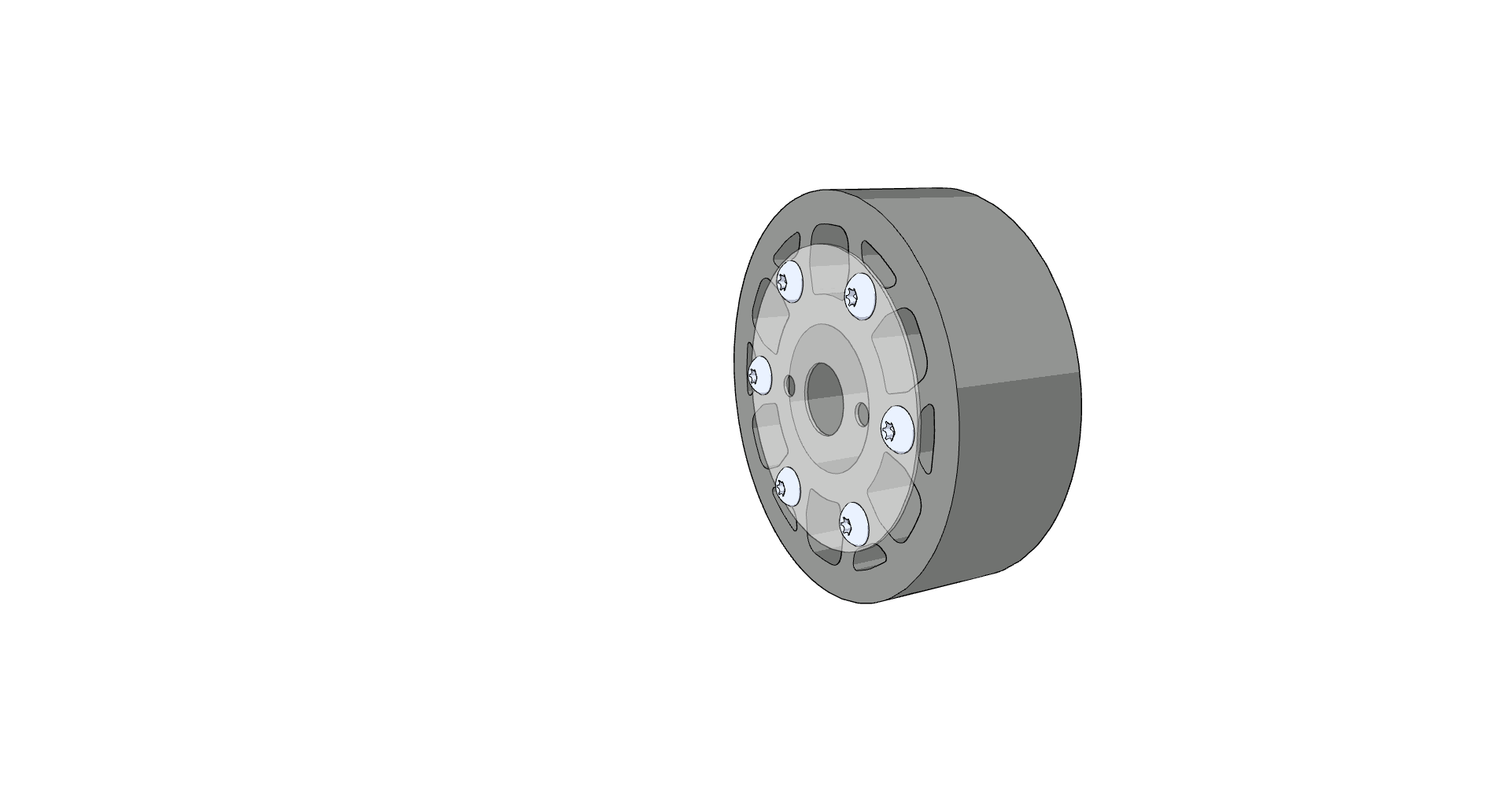

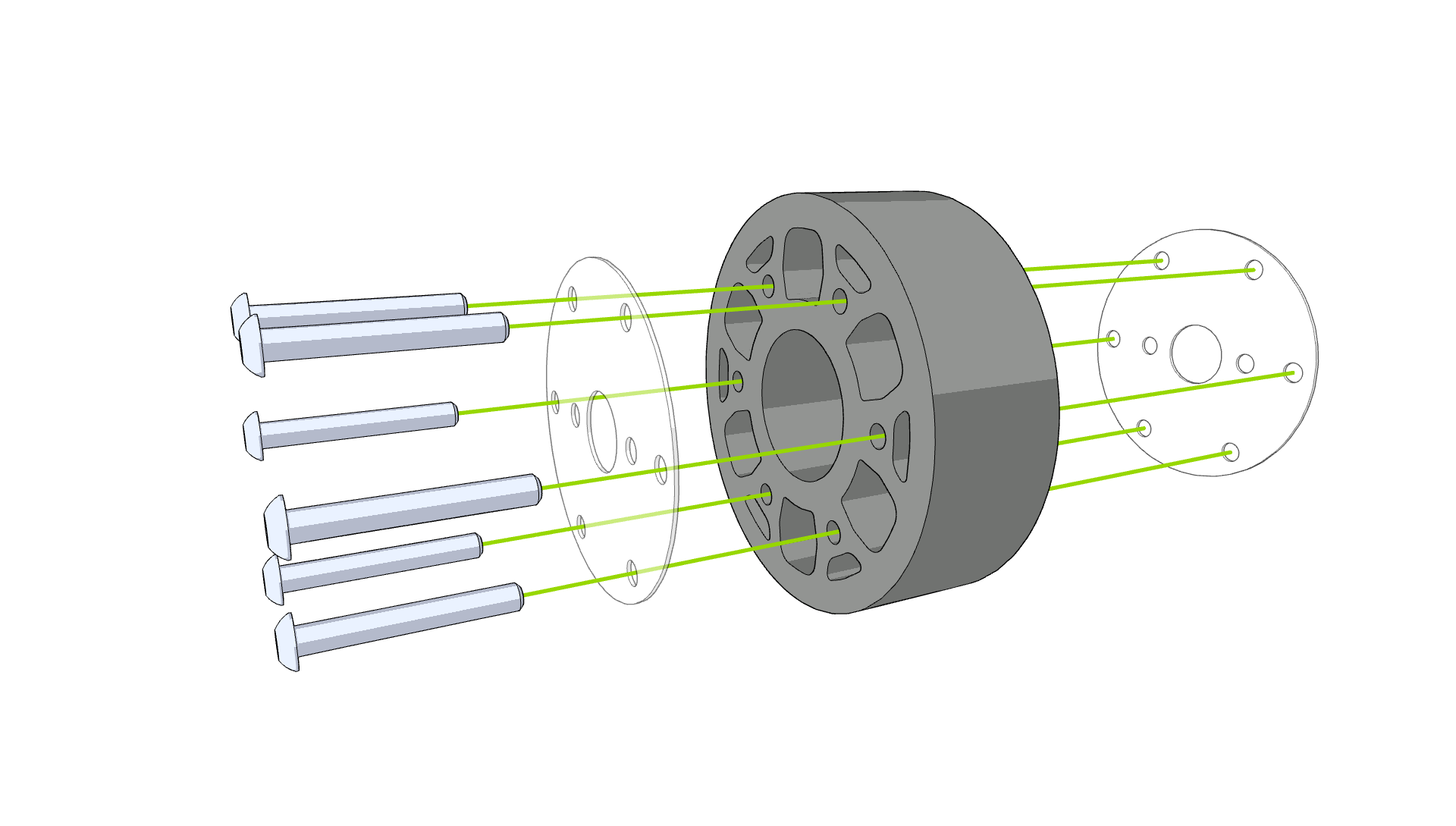

  • Krok 2: Przymocuj płytki
    Schemat przedstawiający mocowanie płyt dla robotów konkursowych V5, ilustrujący prawidłowe ustawienie i punkty połączeń do montażu w kroku 2.Ilustracja przedstawiająca proces mocowania płyt w robotach biorących udział w zawodach V5, ilustrująca prawidłowe ustawienie i połączenie komponentów w celu uzyskania optymalnej wydajności.

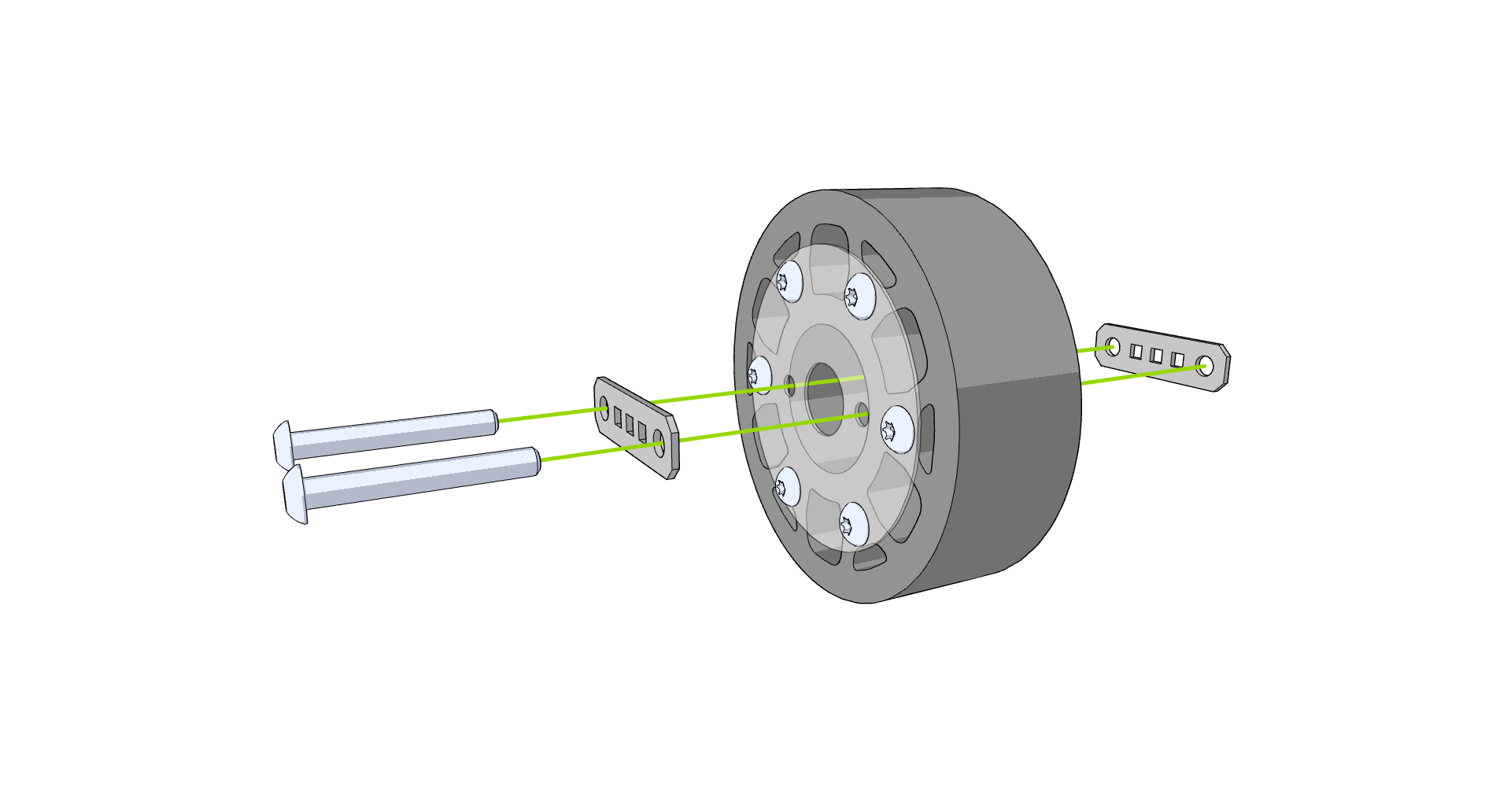

  • Krok 3: Zamocuj pręty blokujące
    Ilustracja przedstawiająca proces mocowania prętów blokujących do robota konkursowego V5, podkreślająca prawidłowe pozycjonowanie i wyrównanie komponentów podczas montażu.Schemat przedstawiający prawidłowy montaż prętów blokujących w robotach biorących udział w zawodach V5, ilustrujący krok po kroku proces zabezpieczania komponentów w zespole.

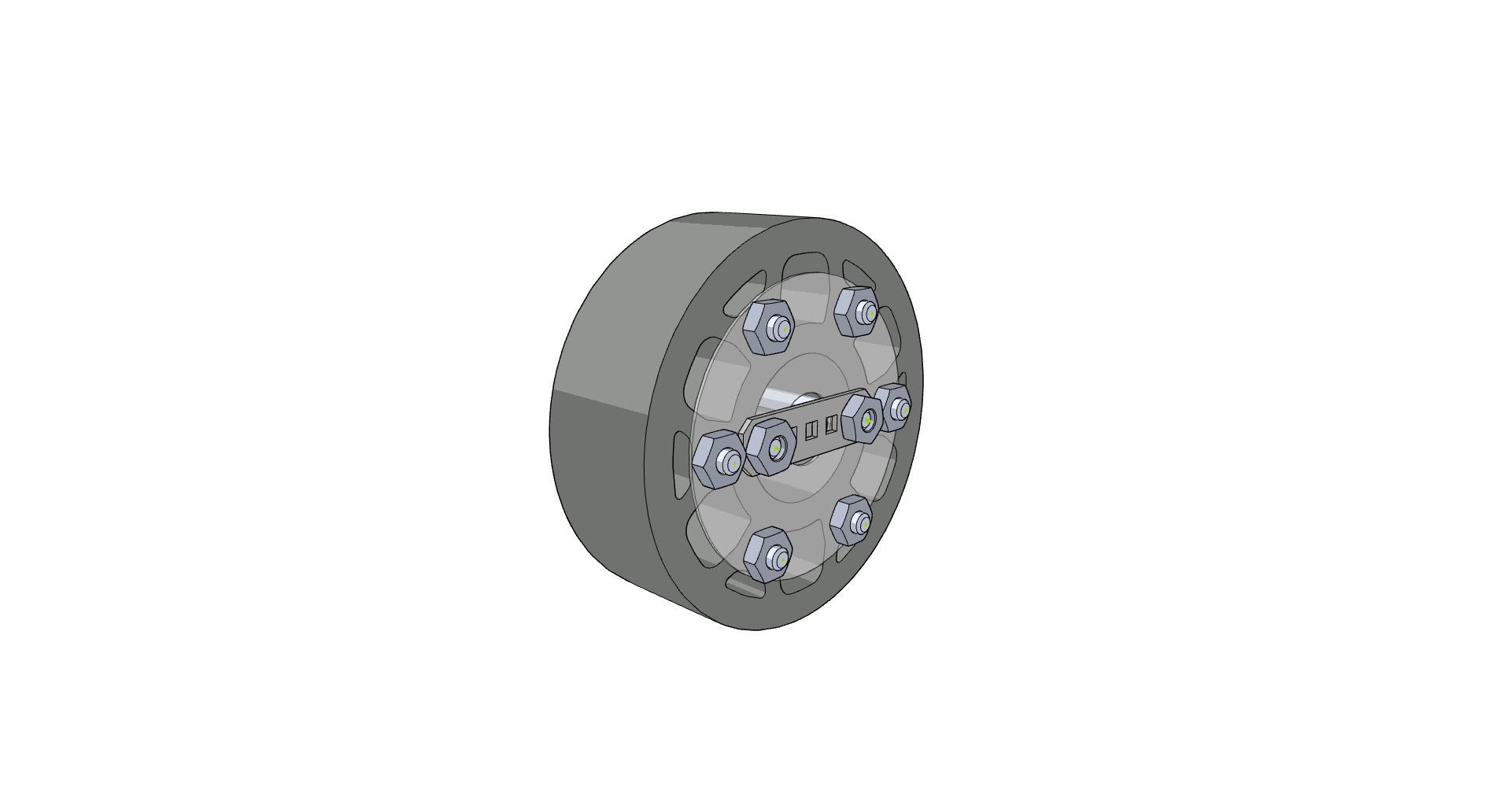

  • Krok 4: Przykręć nakrętki
    Ilustracja przedstawiająca proces przykręcania nakrętek podczas montażu robota konkursowego V5, ilustrująca niezbędne narzędzia i komponenty wykorzystywane w kroku 4 instrukcji montażu.Obraz przedstawiający proces przykręcania nakrętek do robotów konkursowych VEX V5, ilustrujący etap montażu w konstrukcji robota konkursowego.
