V5 Workcell-elastiekjes installeren

Dit document is bedoeld als hulpmiddel bij de installatie van de elastiekjes op de arm van de V5 Workcell. Beschouw deze elastiekjes als de spier van de Workcell. Het correct installeren van deze elastiekjes zorgt ervoor dat uw Workcell zal functioneren zoals bedoeld. Als u merkt dat de arm van uw V5 Workcell niet nauwkeurig beweegt, trilt of in het algemeen niet soepel beweegt, zijn de elastiekjes mogelijk niet correct of helemaal niet geïnstalleerd.

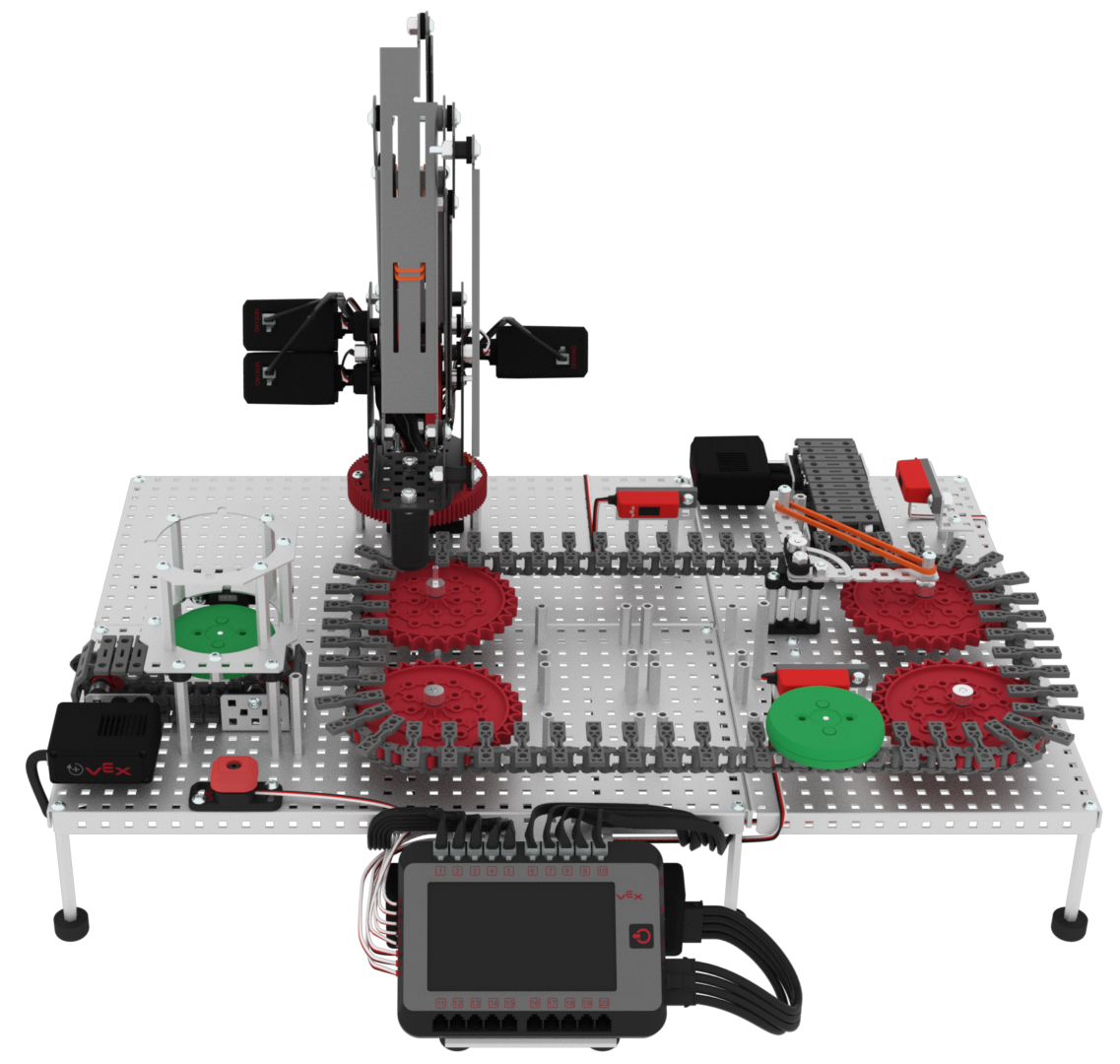

Schema van de opstelling van een V5-werkcel voor beroeps- en technisch onderwijs, met de opstelling van de componenten en verbindingen die nodig zijn voor de werking.

Deze elastiekjes worden geïnstalleerd in Lab 1 onder stap 30, 47 en 70.

Diagram dat het installatieproces voor de V5-werkcel in beroeps- en technisch onderwijs illustreert, met de belangrijkste onderdelen en verbindingen voor optimale functionaliteit.

Opmerking: Stersleutels, kabelbinders, tangen en kabelbinders kunnen worden gebruikt bij het installeren van de elastiekjes. Sommige van deze technieken worden in de onderstaande video's getoond.

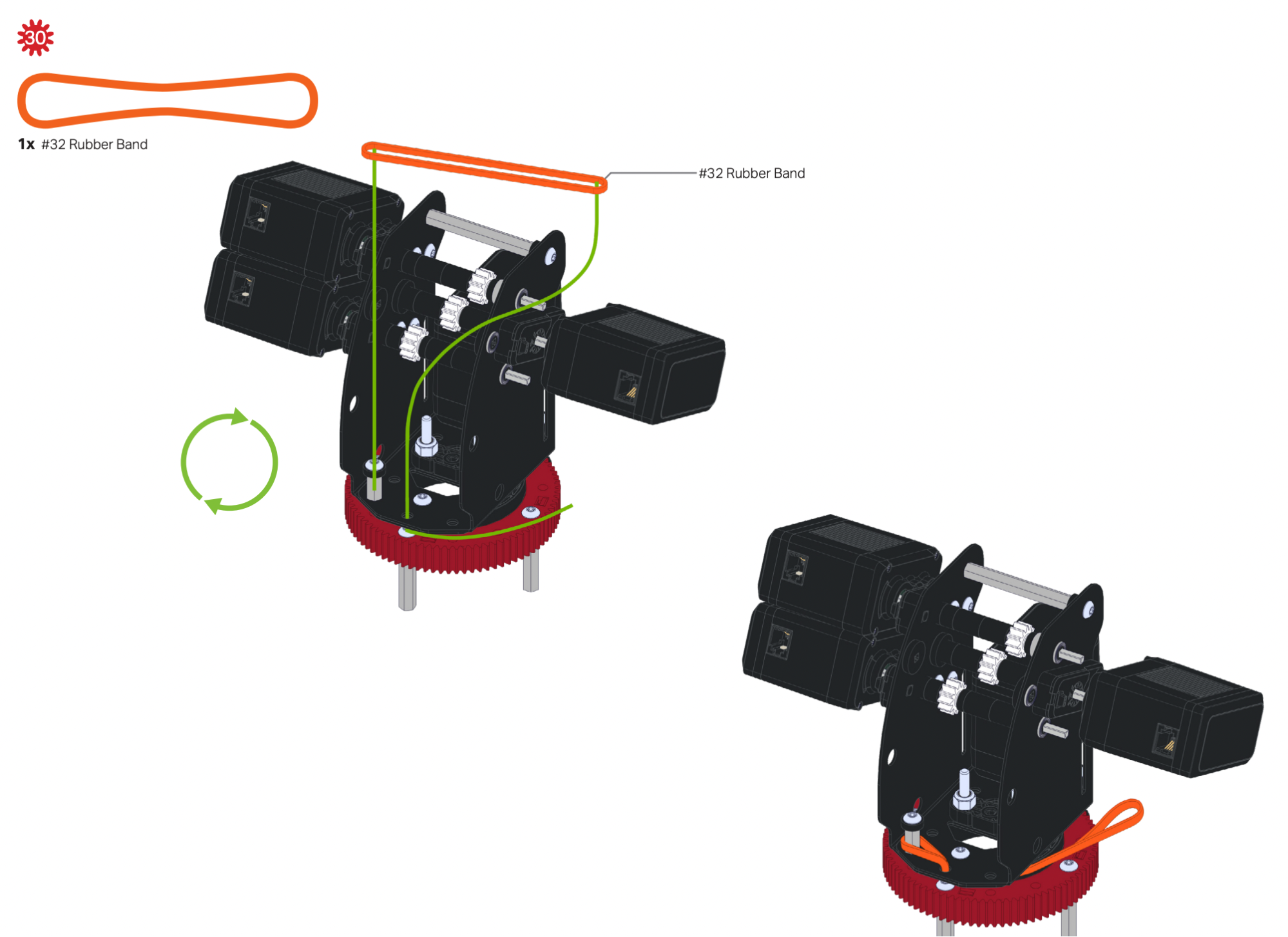

Stap 30

Dit elastiekje wordt vastgehouden door de impasse in armgewricht 1 en wordt door armgewricht 1 geregen. Vervolgens loopt het rond de draaitafel naar de achterkant van de robot, wordt door de draaitafel geleid en eindigt op de impasse die de robot met de werkcel verbindt.

Opmerking: zorg ervoor dat u de afstandhouder die is aangesloten op de draaitafel van de Workcell terug in de basisplaat schroeft na de installatie van het elastiekje.

Stap 47

Dit elastiekje wordt door armgewricht 3 gehaald en vastgezet aan armgewricht 2.

Opmerking: zorg ervoor dat u de 1,5” afstandhouder weer op zijn plaats schroeft na de installatie van het elastiekje.

Stap 70

Dit elastiekje wordt door de Claw Gear Crank van Joint 4 naar de achterkant van Arm Joint 1 gevoerd.



For more information, help, and tips, check out the many resources at VEX Professional Development Plus
