Een VEX AIR-drone en een VEX AIR-dronecontroller moeten gekoppeld worden voordat ze tijdens de vlucht met elkaar kunnen communiceren. Volg de stappen in dit artikel om je drone en controller te koppelen.

Opmerking: De VEX AIR-drone is bedoeld voor gebruik binnenshuis. 2. Vlieg niet met de drone buitenshuis.

Schakel de controller in.

Schakel de controller in door de Power knop ingedrukt te houden totdat de LED-indicator wit begint te knipperen, en laat de knop vervolgens los. Deze animatie laat zien hoe dit proces wordt gebruikt om de controller in te schakelen. Wanneer de controller volledig is opgestart, verandert de LED-indicator in een van de volgende twee kleuren:

Groen — De controller heeft meer dan 20% batterijlading.
Rood — De controller heeft 20% of minder batterijvermogen.

Op het scherm van de VEX AIR dronecontroller verschijnt een waarschuwing in het midden met de tekst: "Alleen voor gebruik binnenshuis". Niet buitenshuis gebruiken. Houd u aan de lokale wetgeving met betrekking tot drones. Onder de tekst in het midden van het scherm bevindt zich een 'Ik ga akkoord'-knop.

Telkens wanneer u uw VEX AIR Drone Controller inschakelt, verschijnt er een wettelijke melding. Hierbij willen we u eraan herinneren dat de VEX AIR-drone uitsluitend bedoeld is voor gebruik binnenshuis en niet buitenshuis mag worden gevlogen. Selecteer Ik ga akkoord om te bevestigen dat u het begrijpt en het koppelingsproces voort te zetten.

Schakel de drone in

Het diagram toont de accu naast de Hornet, met een pijl die aangeeft dat de accu in het accuvak geplaatst moet worden. Een close-up laat zien dat het pijltje op de batterij naar boven moet wijzen om de batterij correct aan te sluiten.

Plaats een opgeladen batterij in de drone met de pijl Omhoog naar boven gericht.

Opmerking: De drone wordt automatisch ingeschakeld wanneer de batterij wordt geplaatst.

Koppel de drone en de controller.

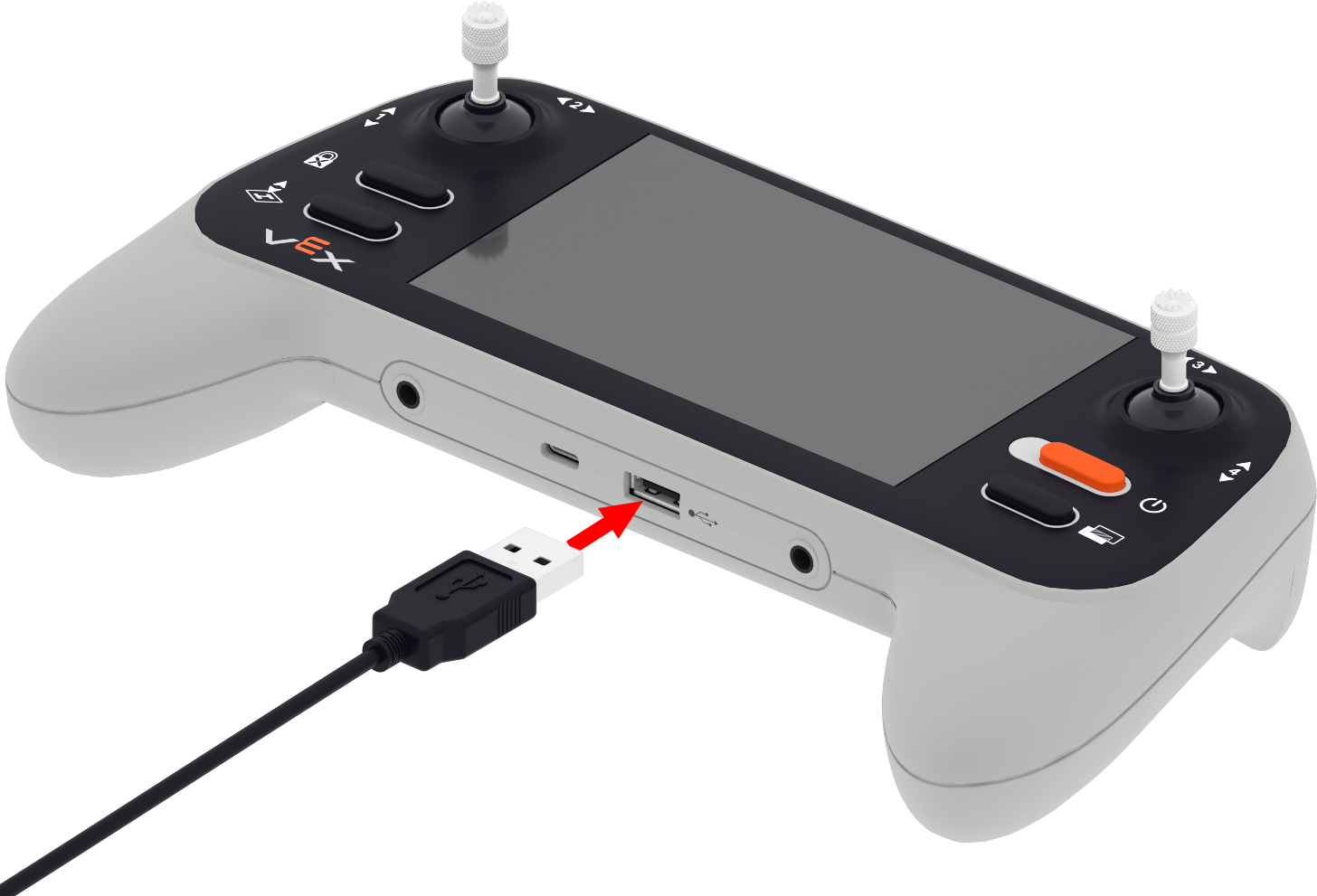

De USB-A-kabel wordt aangesloten op de USB-A-poort van de controller.

Sluit een USB-A-kabel aan op de USB-A-poort van de controller.

Het andere uiteinde van de kabel wordt aangesloten op de USB-C-poort van de Hornet.

Steek het andere uiteinde in de USB-C-poort van de drone.

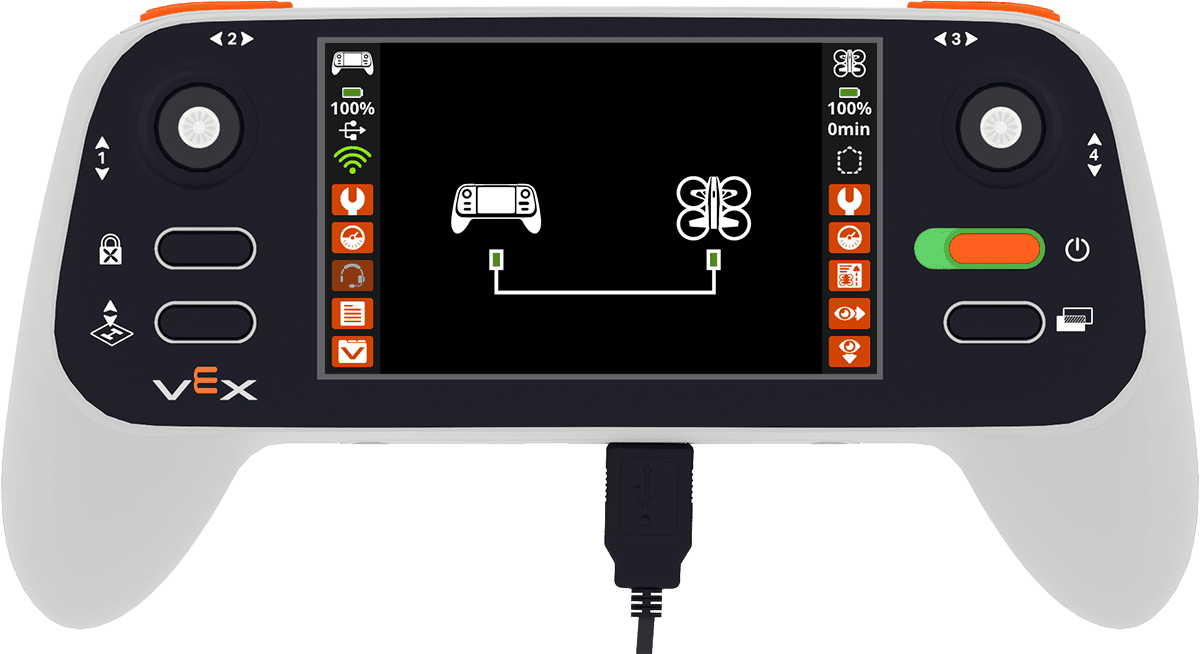

De controller is ingeschakeld en de USB-A-kabel is aangesloten op de drone. Op het scherm verschijnt een pictogram voor een bekabelde verbinding, dat laat zien dat er een kabel wordt gebruikt om de controller met de drone te verbinden.

Een afbeelding van een bekabelde verbinding verschijnt even op het scherm wanneer de controller begint met koppelen met de drone. Het USB-pictogram verschijnt ook aan de linkerkant wanneer de controller met een kabel op de drone is aangesloten.

Zodra zowel de LED-indicatoren op de controller als op de drone knipperen en het livebeeld van de naar voren gerichte Vision Sensor van de drone zichtbaar is op het scherm van de controller, zijn de twee succesvol gekoppeld. Deze animatie laat dit koppelingsproces zien.

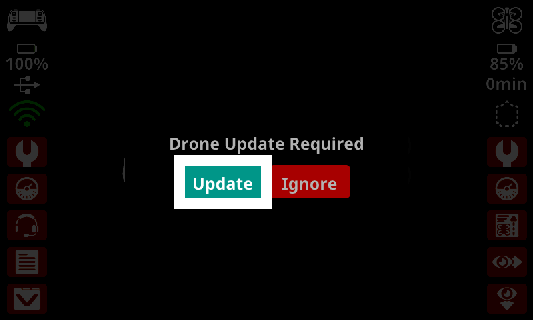

Er verschijnt een bericht op het controllerscherm met de knoppen 'Update' en 'Negeren', waarbij de knop 'Update' is gemarkeerd.

Als er een firmware-update nodig is voor de drone, wordt deze automatisch gestart tijdens het koppelen. Verwijder de kabels niet.

Lees in dit artikel meer over het bijwerken van de dronefirmware.
