Verbinding maken met app-gebaseerde VEXcode IQ met een IQ (2e generatie) Brain-iPad – VEX-bibliotheek

In slechts een paar stappen kunt u een VEX IQ (2e generatie) Brain verbinden met de app-gebaseerde VEXcode IQ op uw iPad. Zorg ervoor dat u, voordat u begint, de naam van uw brein kent. Voor hulp bij het benoemen van je hersenen, ziedit artikel

Om een VEX IQ-brein aan te sluiten

Het diagram toont een batterij die is aangesloten op een IQ Brain. Een pijl geeft aan dat de batterij in de oplaadpoort aan de onderkant van de Brain moet worden geschoven. De batterij is zo geplaatst dat de vergrendeling van de hersenen af is gericht.

Plaats de batterij in de IQ Brain.

Het diagram toont een vinger die de Brain's Check-knop ingedrukt houdt om het apparaat in te schakelen.

Schakel de IQ Brain in door op het vinkje te drukken.

Start app-gebaseerde VEXcode IQ.

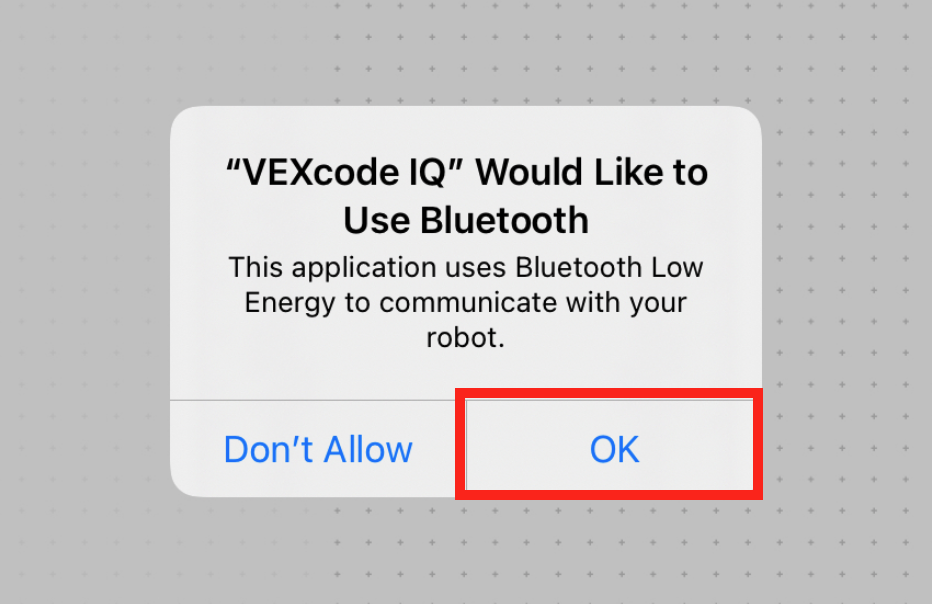

iPad Bluetooth-prompt met de tekst VEXcode IQ Ik wil Bluetooth gebruiken. Deze applicatie maakt gebruik van Bluetooth Low Energy om met uw robot te communiceren. Hieronder ziet u twee knoppen: één met de tekst 'Niet toestaan' en de andere met de tekst 'OK'. De OK-knop is gemarkeerd.

Wanneer u VEXcode IQ start, ontvangt u mogelijk een prompt waarin u wordt gevraagd het Bluetooth-gebruik te verifiëren. Selecteer 'OK'.

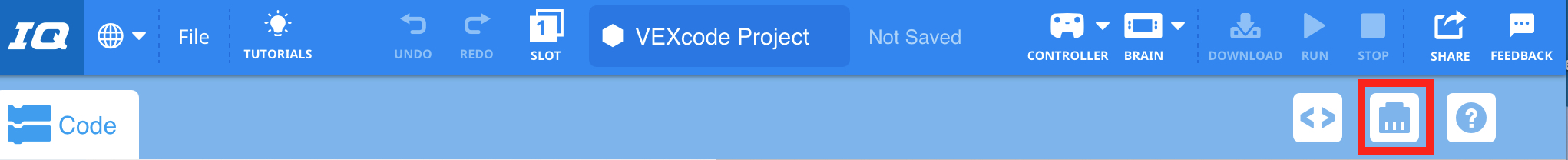

VEXcode IQ-werkbalk met het pictogram Apparaten gemarkeerd tussen de codeviewer en de Help-pictogrammen.

Selecteer het pictogram Apparaatvenster om het venster Apparaten te openen.

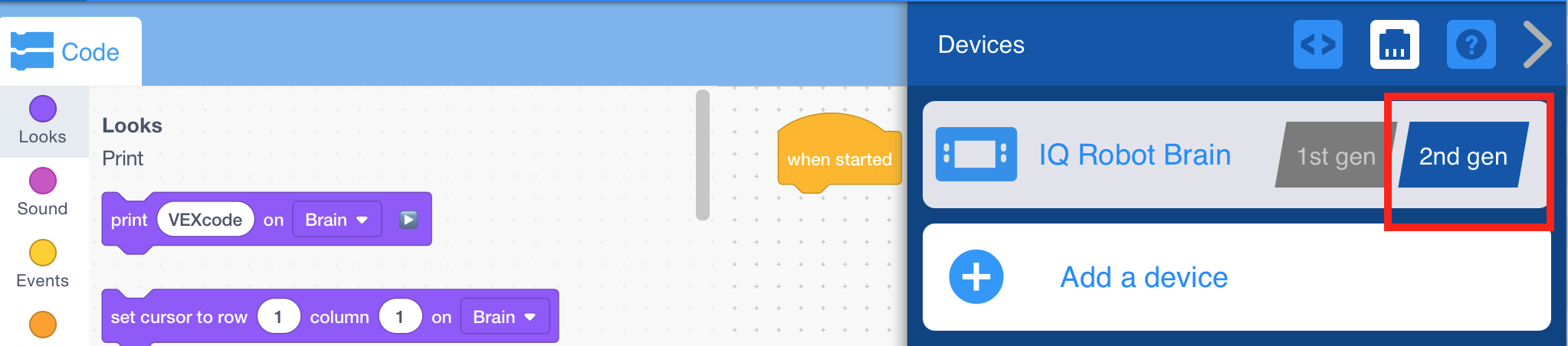

VEXcode IQ Devices-menu met de generatie-instelling voor IQ Robot Brain weergegeven. Deze instelling is ingesteld op de 2e generatie-optie en is gemarkeerd.

Selecteer de knop '2e generatie' om aan te geven dat u verbinding maakt met een (2e generatie) Brain en sluit vervolgens het venster Apparaten.

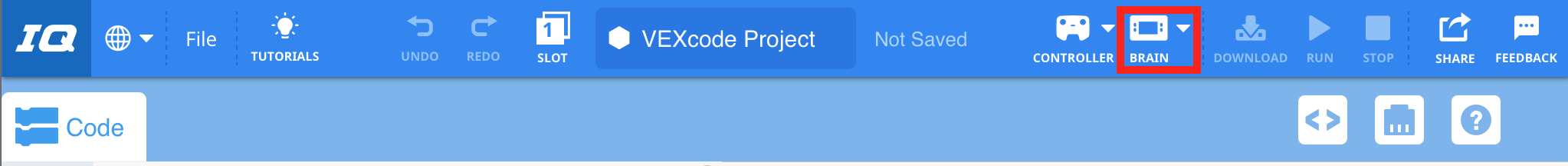

VEXcode IQ met het Brain-pictogram op de werkbalk gemarkeerd tussen de Controller- en Download-pictogrammen.

Selecteer de knop Hersenen.

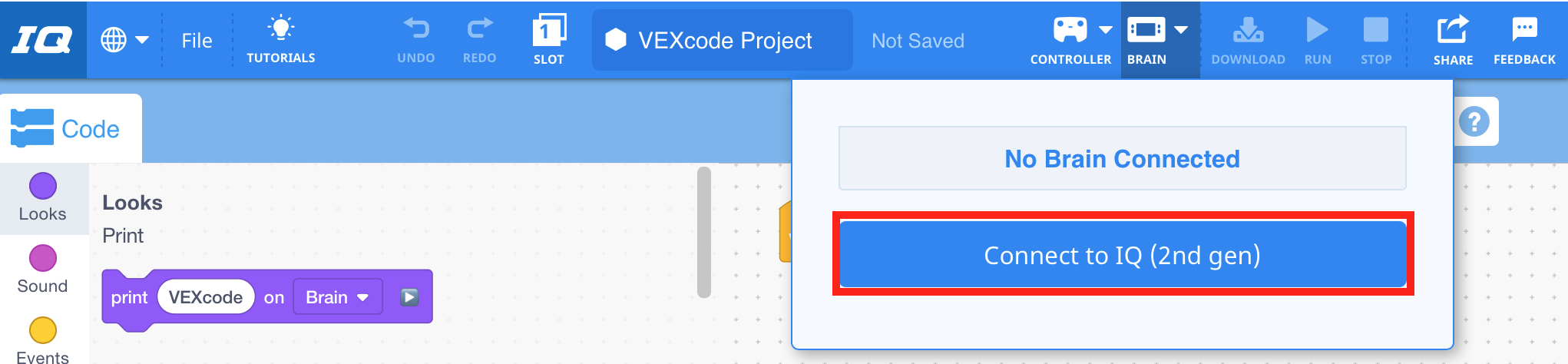

VEXcode IQ met het dropdownmenu 'Brain' geopend en de knop 'Verbinding maken met IQ (2e generatie)' gemarkeerd.

Selecteer 'Verbinden met IQ (2e generatie).'

VEXcode IQ Selecteer een VEX IQ Brain-prompt met een lijst met IQ Brains waarmee u verbinding kunt maken. In dit voorbeeld wordt slechts één Brain genoemd en deze is gemarkeerd.

Er verschijnt een lijst met beschikbare IQ Brains. Selecteer de naam van de Brain waarmee je verbinding wilt maken.

VEXcode IQ Selecteer een VEX IQ Brain-prompt met een lijst met IQ Brains waarmee u verbinding kunt maken. Het onderdeel 'Brain' is geselecteerd en de knop 'Verbinden' hieronder is gemarkeerd.

Zodra een Brain is gekozen, selecteert u de knop 'Verbinden'.'

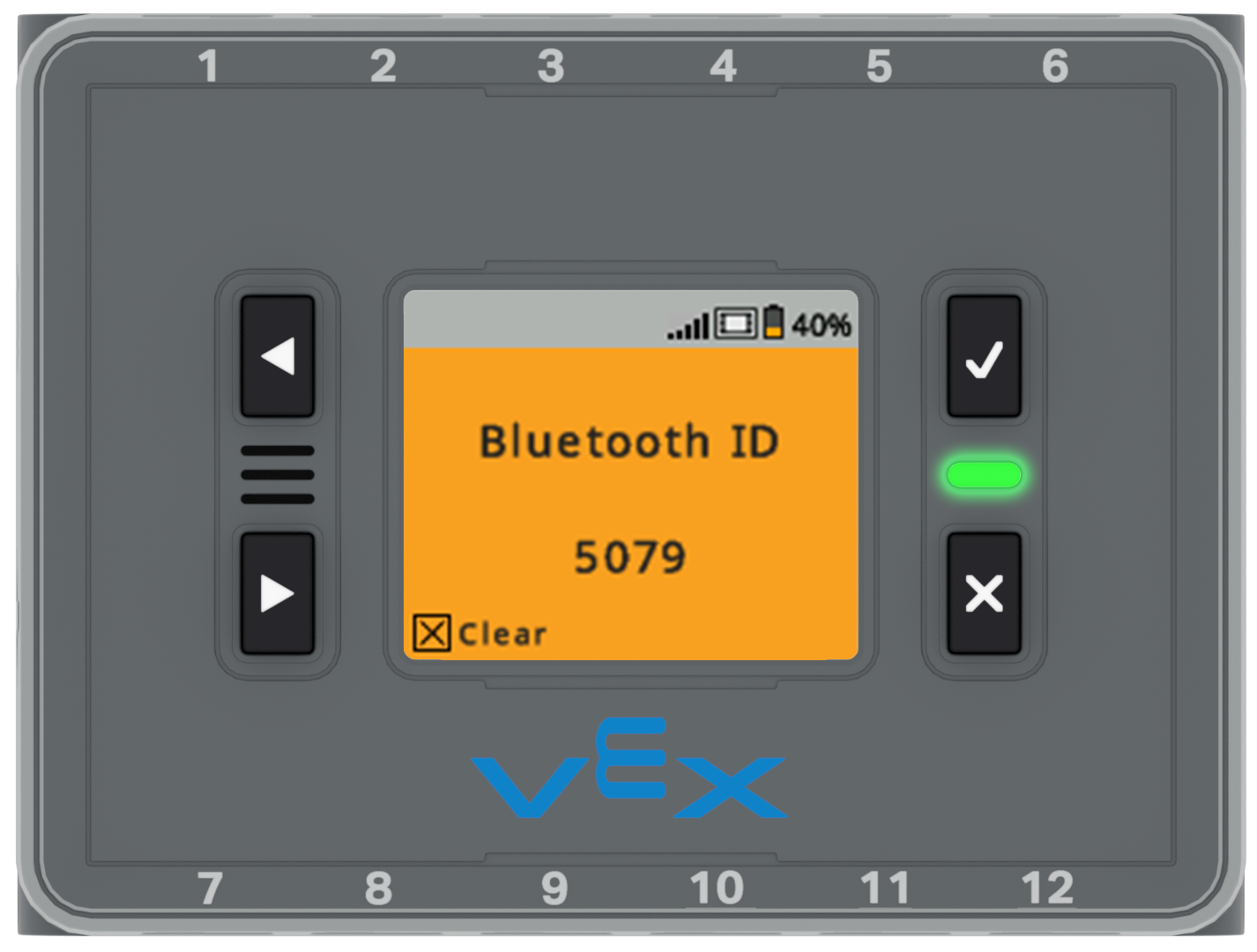

Het hersenscherm wordt weergegeven met een oranje achtergrond en de tekst Bluetooth ID 5079. Hieronder staat een pictogram dat aangeeft dat u op de X-knop kunt drukken om dit bericht te wissen.

Er verschijnt een 4-cijferige radioverbindingscode op het Brain-scherm

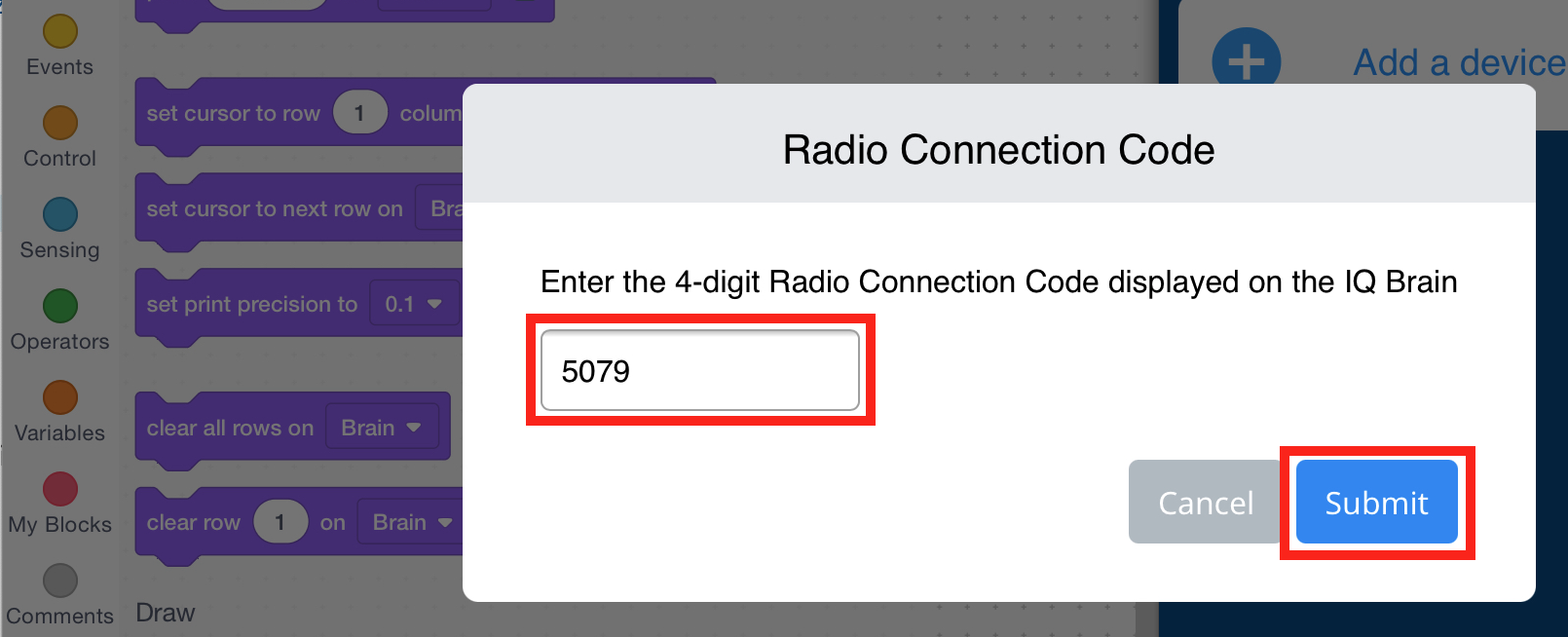

VEXcode IQ Radio Connection Code-prompt met de tekst Voer de 4-cijferige radioverbindingscode in die op de IQ Brain wordt weergegeven. Hieronder ziet u een veld waarin u de code kunt invoeren en twee knoppen met de tekst Annuleren en Verzenden. De code 5079 is in het veld ingevoerd en de knop Verzenden is gemarkeerd.

Typ de code in de prompt in de app en selecteer 'verzenden'.

VEXcode IQ met het dropdownmenu 'Brain' geopend nadat een Brain is aangesloten. De naam van Brain is gemarkeerd en de generatie is 2e gen.

Het Brain-pictogram wordt groen om aan te geven dat er verbinding is. Als u het Brain-pictogram selecteert, wordt de naam aangegeven van de Brain waarmee deze is verbonden.

Een VEX IQ-brein loskoppelen

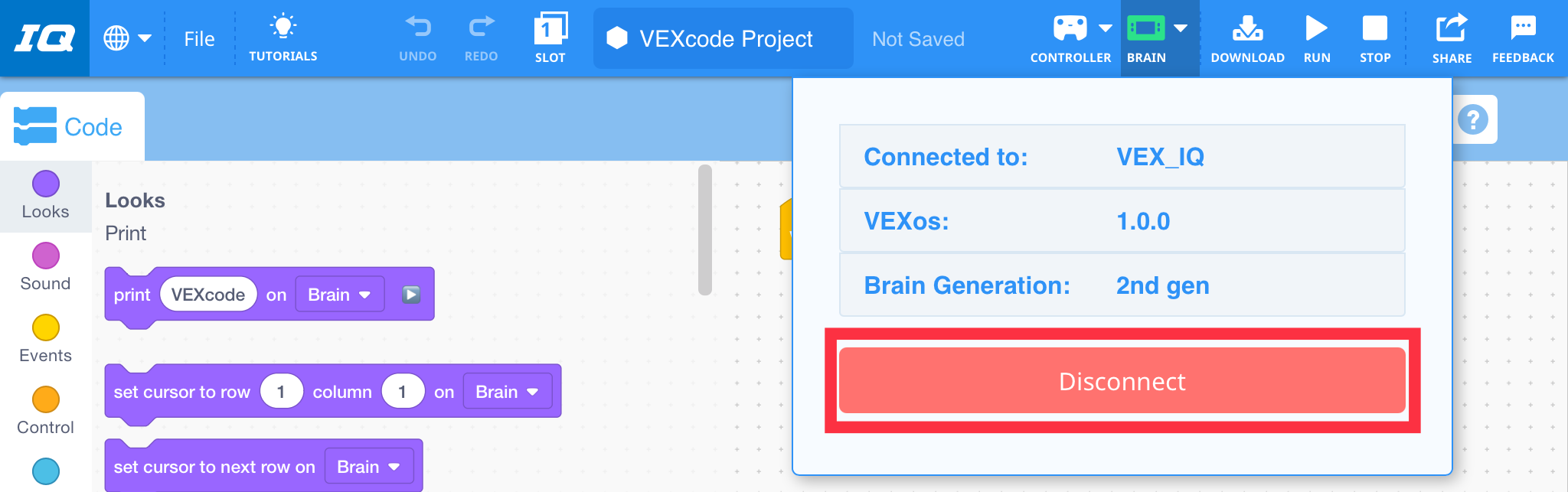

VEXcode IQ met het dropdownmenu 'Brain' geopend. Er wordt een aangesloten Brain weergegeven in het menu en de knop Verbinding verbreken is gemarkeerd.

Selecteer 'Verbinding verbreken' om uw IQ Brain los te koppelen van VEXcode IQ.

Verbindingsproblemen

Als u nog steeds problemen ondervindt bij het verbinden van uw VEX IQ Brain met VEXcode IQ, raadpleeg dit Knowledge Base-artikel om problemen met uw Bluetooth-verbinding op iOSop te lossen.
Als u het probleem niet kunt oplossen, neem contact op met VEX-.
