Een kleurcode is een combinatie van 2 tot 4 eerder geconfigureerde kleurhandtekeningen die de AI Vision-sensor kan identificeren. Om kleurcodes te kunnen maken, moet u eerst 2 of meer kleurhandtekeningen hebben geconfigureerd. Lees Kleurhandtekeningen configureren in VEXcode IQ om te leren hoe u een kleurhandtekening configureert.
Volg de onderstaande stappen om te leren hoe u kleurcodes configureert in AI Vision Utility.
Stel de gewenste kleurhandtekeningen in het configuratievenster in.

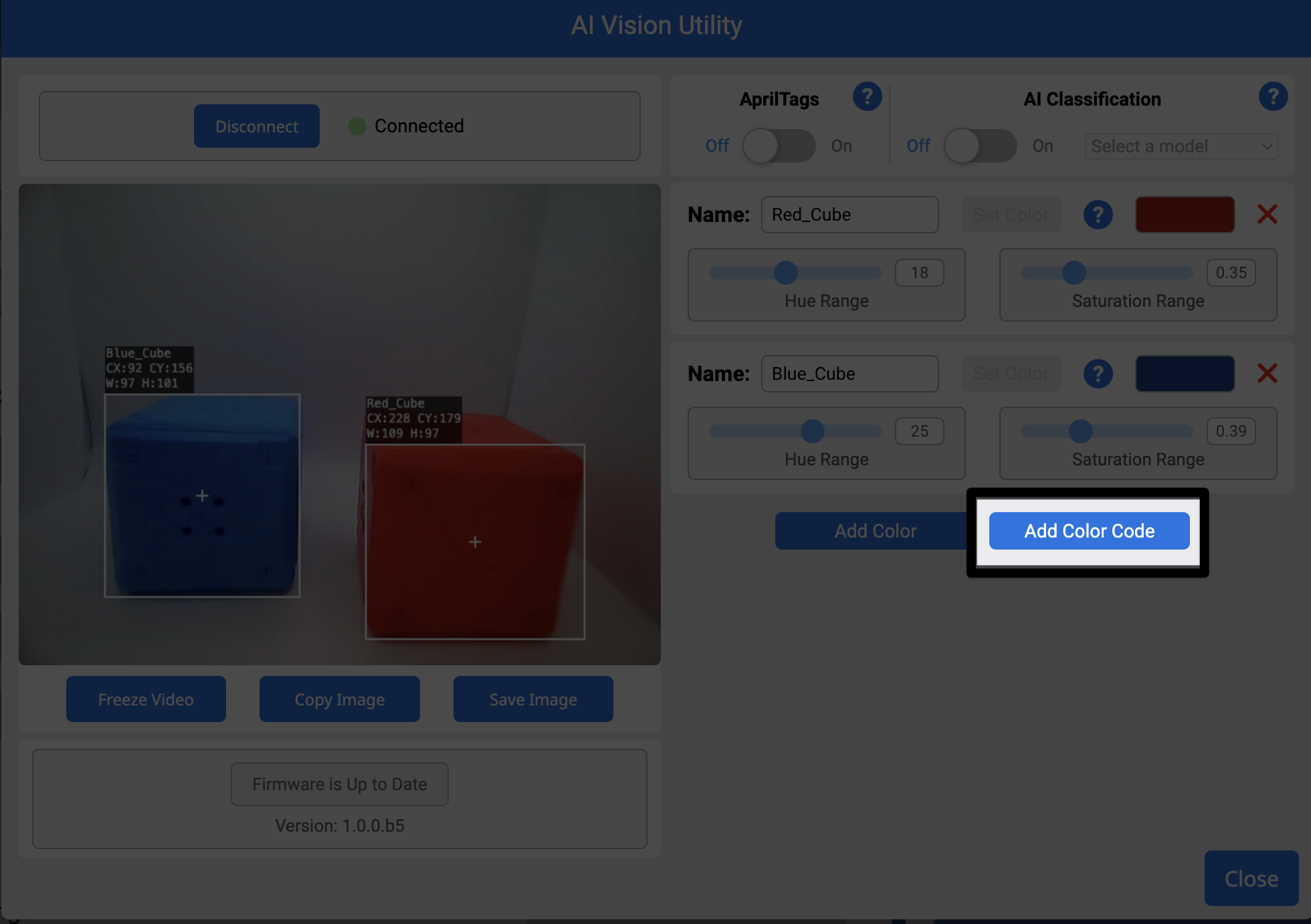

De knop Kleurcode toevoegen wordt beschikbaar zodra er 2 of meer kleurhandtekeningen zijn geconfigureerd. SelecteerKleurcode toevoegen.

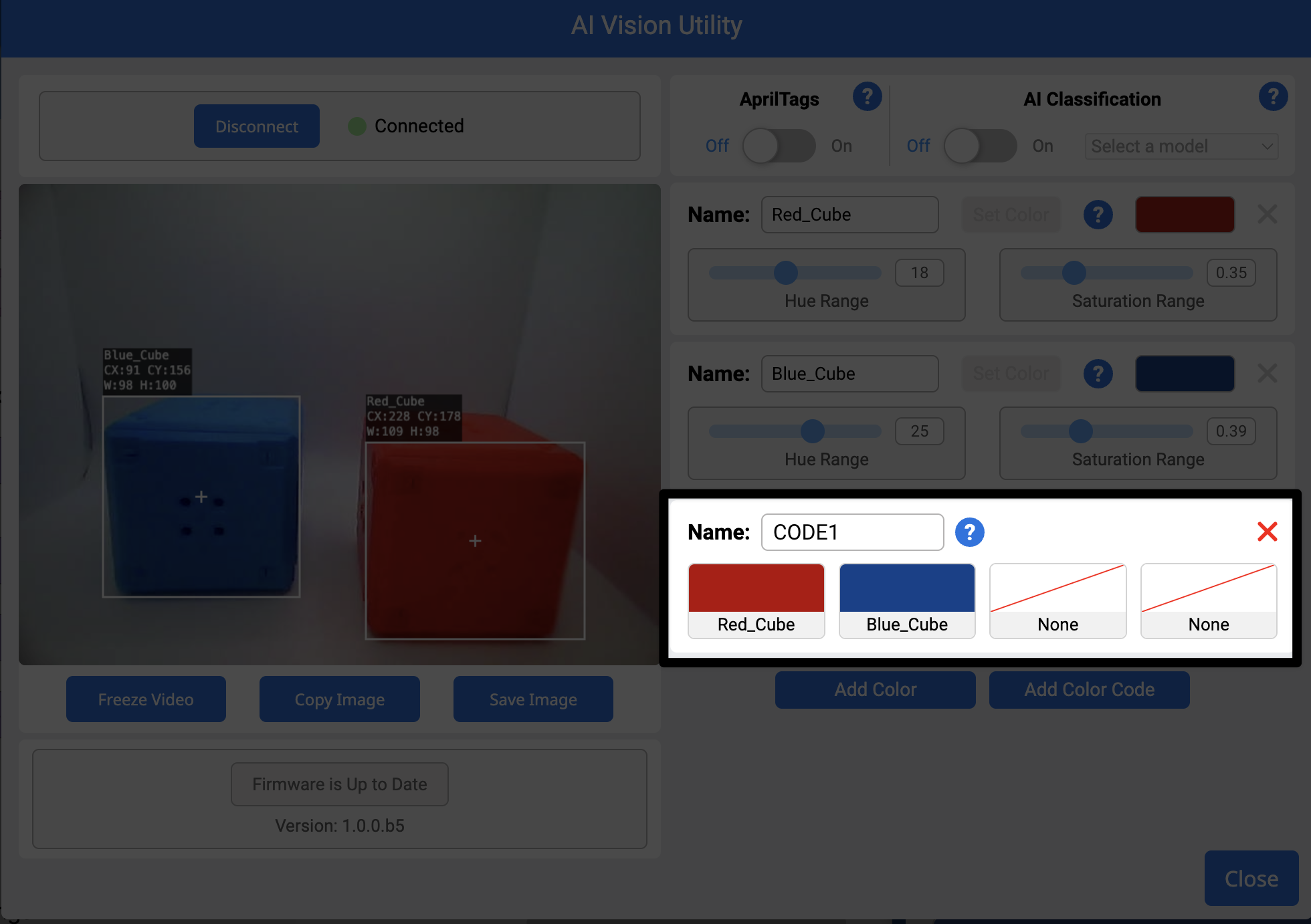

Standaard worden de eerste twee geconfigureerde kleurhandtekeningen ingesteld in de nieuwekleurcode.
Als u wilt wijzigen welke kleursignaturen in een kleurcode zijn opgenomen, selecteert u de kleursignatuur(en) in de kleurcode die u wilt wijzigen.

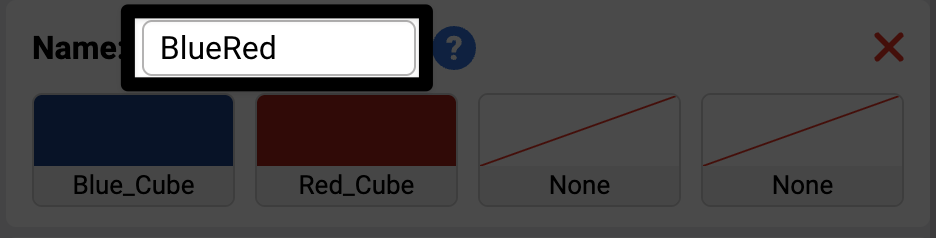

U kunt de kleurcode een nieuwe naam geven door deze te selecteren in het tekstvak Naam en te typen.

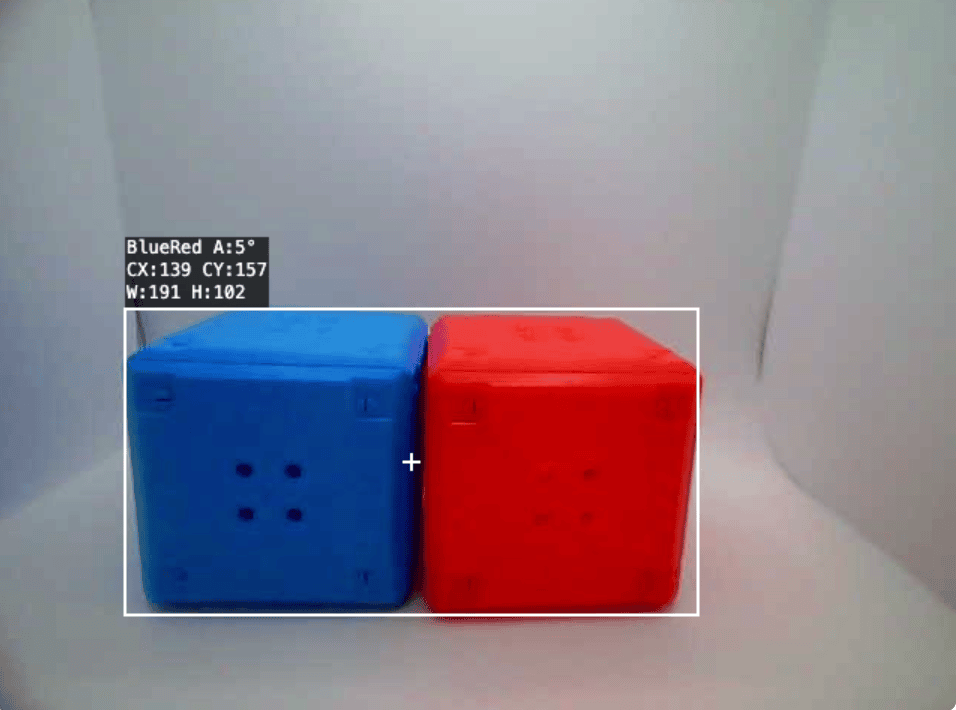

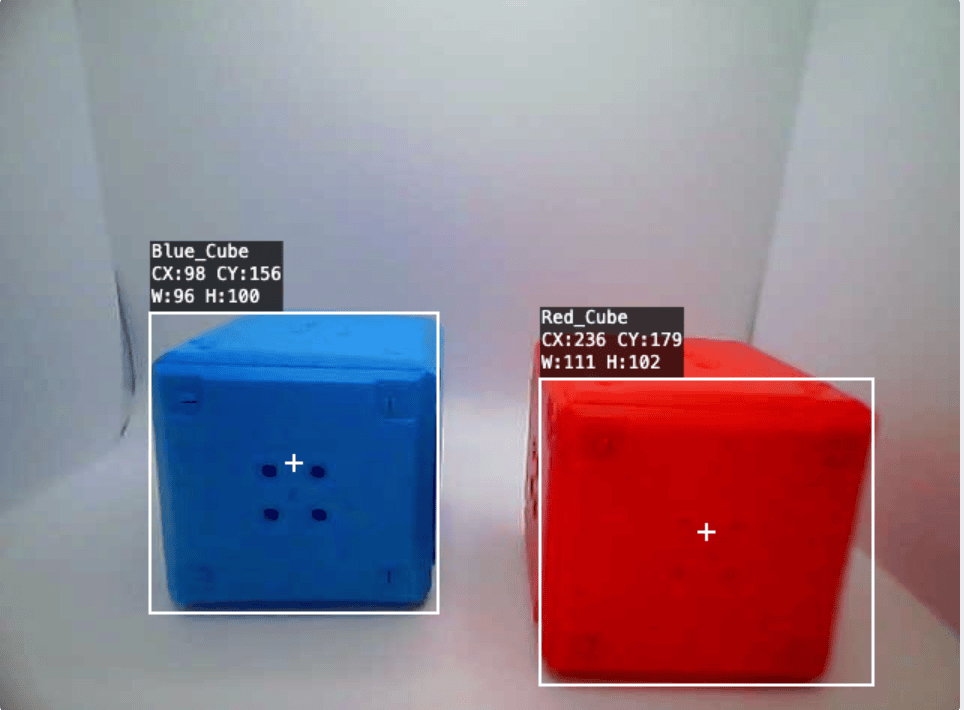

Zorg er bij het detecteren van een kleurcode voor dat de kleuren nauwkeurig op elkaar zijn afgestemd. Anders worden ze mogelijk niet als één uniforme kleurcode geïnterpreteerd, maar als afzonderlijke kleursignaturen.
U kunt extra kleurcodes toevoegen doorKleurcode toevoegen te selecteren.
Opmerking: Als een kleurhandtekening momenteel wordt gebruikt binnen een kleurcode, kunt u deze niet verwijderen totdat deze geen deel meer uitmaakt van een bestaande kleurcode.

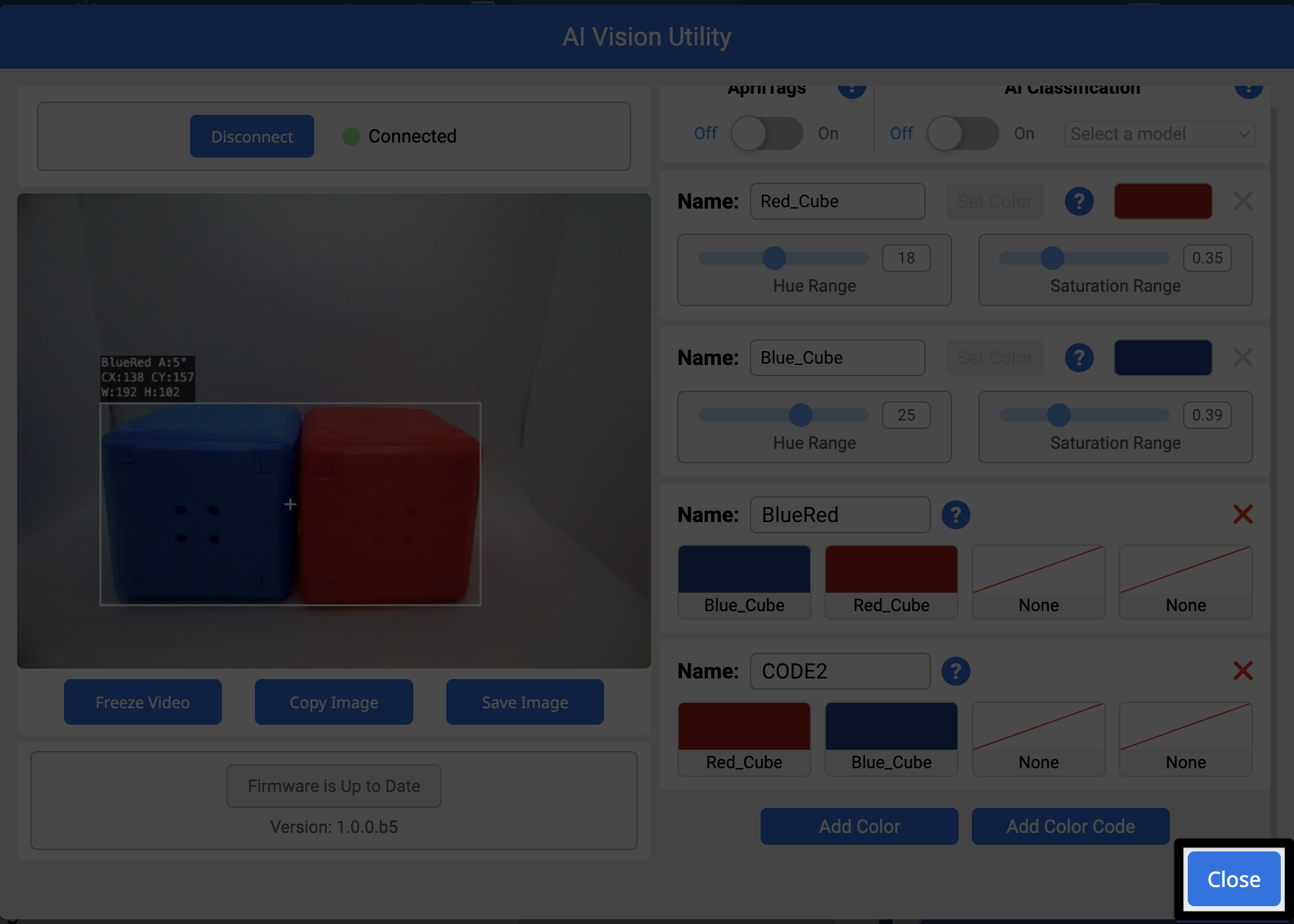

Zodra alle gewenste kleurcodes zijn ingesteld, selecteert u Sluiten.

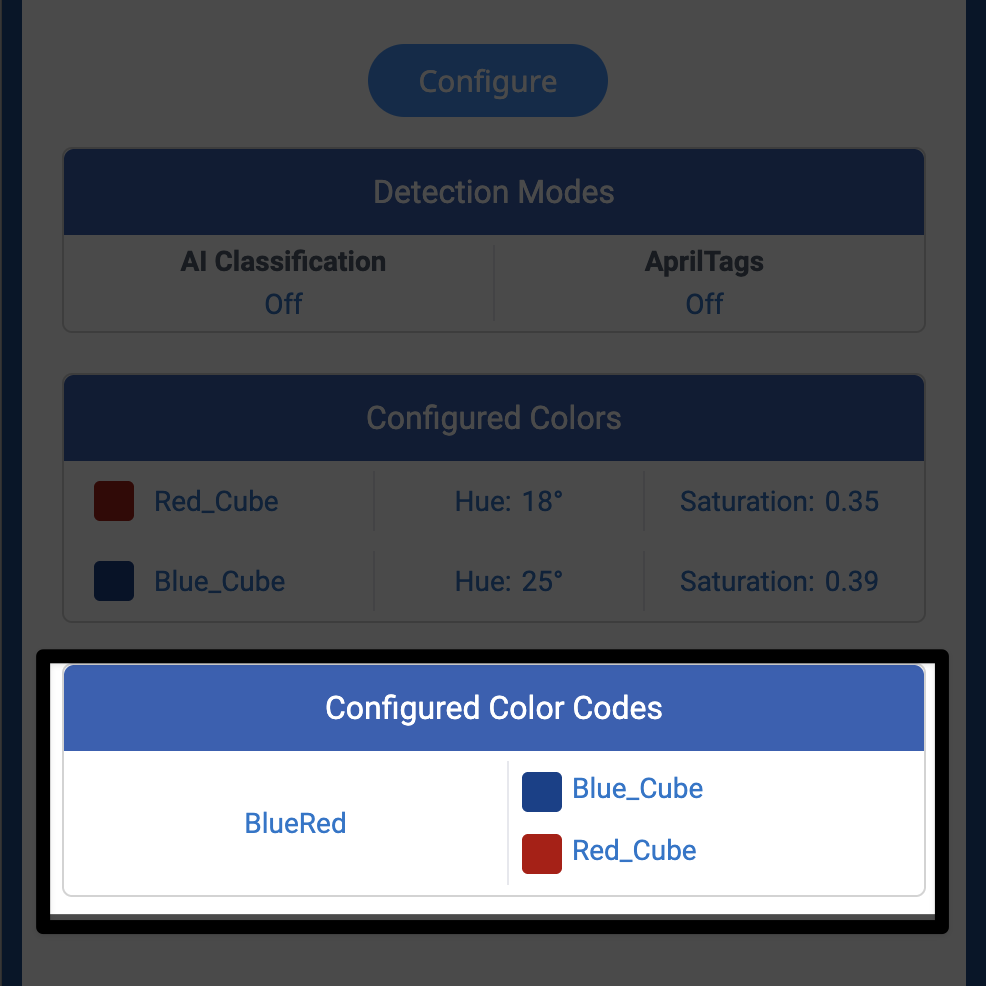

Alle geconfigureerde kleurcodes worden nu weergegeven in het IQ Devices-venster.
