Of het nu gaat om het organiseren van onderdelen, het volgen van een reeks bouwinstructies of het bouwen van een ontwerp op maat: het correct identificeren van een onderdeel kan cruciaal zijn voor uw succes.

De VEX IQ Parts Ruler is een handig hulpmiddel om onderdelen te helpen identificeren.

Download afdrukbare VEX IQ-liniaal (US Letter) >

Download afdrukbare VEX IQ-liniaal (internationaal A4) >

Opmerking: zorg ervoor dat u bij het afdrukken van de .pdf de schaal op 100% instelt.

Onderdelen identificeren met behulp van een liniaal

De VEX IQ Parts Ruler kan worden gebruikt om onderdelen te identificeren tijdens het organiseren van onderdelen of het volgen van een reeks bouwinstructies. De schaal op de liniaal is 1:1, waardoor onderdelen eenvoudig op de liniaal geplaatst kunnen worden.

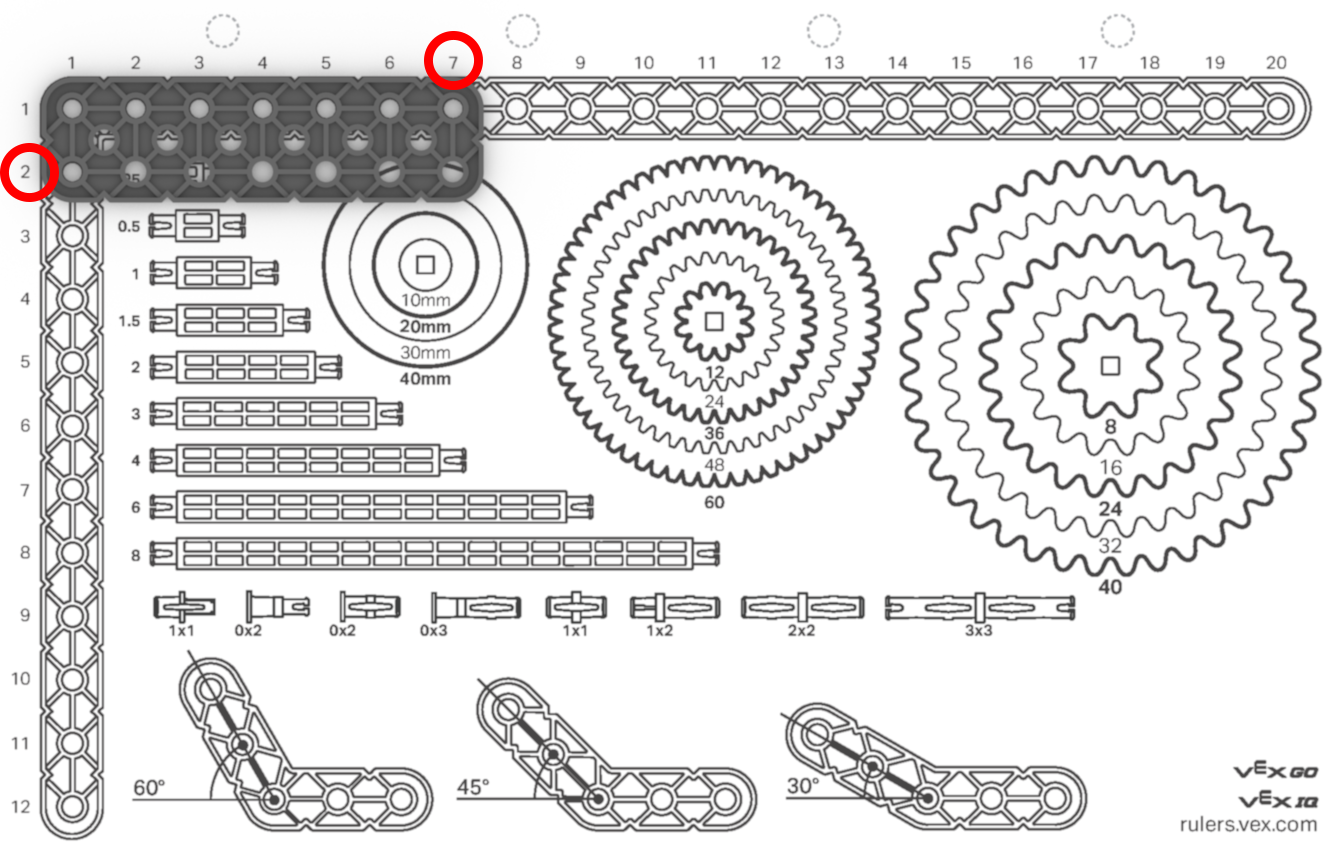

VEX IQ 2x7 balk voor het meten van de lengte van onderdelen met de printbare liniaal

Meten van balken en platen. Het getoonde voorbeeld is een 2x7 Beam.

2 geeft een breedte van 2 steekeenheden aan.
7 geeft een lengte van 7 steekeenheden aan.

4-punts afstandhouders voor het identificeren en meten van het VEX IQ-onderdeel met de afdrukbare liniaal

Afstanden meten. Het getoonde voorbeeld is een 4x Standoff.

30 mm poelie met maataanduidingen voor het meten van VEX IQ-onderdelen

Katrollen meten. Het getoonde voorbeeld is een katrol van 30 mm.

VEX IQ 12-tands tandwiel voor maatvergelijking met de afdrukbare onderdelenliniaal

Tandwielen meten. Het getoonde voorbeeld is een tandwiel met 12 tanden.

16-tands VEX IQ-tandwiel voor maataanduiding met de afdrukbare onderdelenliniaal

Tandwielen meten. Het getoonde voorbeeld is een tandwiel met 16 tanden.

VEX IQ 1x1 pin voor het meten en identificeren van het onderdeel met de printbare liniaal

Meten van pinnen. Het getoonde voorbeeld is een 1x1-pin.

Een balk met een hoek van 30 graden, met een aanduiding die uitlegt hoe deze te meten is met behulp van de afdrukbare VEX IQ-onderdelenliniaal.

Meet speciale balken. Het getoonde voorbeeld is een hoekbundel van 30°.

Het gebruik van een liniaal bij het in elkaar zetten van een robot

De VEX Plastic Parts liniaal kan ook gebruikt worden als meetinstrument om onderdelen en afstanden te meten. Dit kan erg handig zijn bij het ontwerpen en assembleren van een robot op maat die geen specifieke instructies heeft met betrekking tot de selectie van onderdelen.

Tip en truc: De .pdf van de VEX Plastic Parts Ruler kan op een doorzichtig plastic transparant worden afgedrukt. Hierdoor kan de liniaal over de robot worden gelegd en kunnen metingen worden uitgevoerd door via de liniaal te meten.

Hier zijn enkele voorbeelden van het gebruik van de liniaal tijdens het samenstellen van een aangepaste robot.

Printbare VEX IQ-onderdelenliniaal met een gedeeltelijk gebouwd robotchassis dat over de liniaal ligt, waarmee wordt getoond hoe je het chassis kunt meten door de binnenkant van de balken links en rechts van het chassis te markeren.

Het meten van de afstand tussen balken op een robotchassis. Dit voorbeeld toont de afstand tussen de balken op het robotchassis met een afmeting van 11 pitch of 5,5 inch.

Een as met 8 spoed opmeten met de printbare VEX IQ-onderdelenliniaal.

Steek gebruiken om de lengte van een as te meten. Dit voorbeeld toont een as met 8 steek.

Printbare VEX IQ-onderdelenliniaal voor het meten van een as van 4 inch.

Gebruik inches/millimeters om de lengte van een as te meten. Dit voorbeeld toont een as van 4 inch (4 inch/102 millimeter).

VEX IQ-schakelketting voor maatreferentie met de afdrukbare onderdelenliniaal

Meten van het aantal kettingschakels in een ketting/tandwielsysteem.
