V5 Workcell Kit-opslag - Bak 1: STEM Labs-hardware

Dit artikel behandelt de onderdelen van de V5 Workcell Kit die in opslagbak 1 worden georganiseerd.

Er zijn twee componenten voor het organiseren van opslagbak 1:

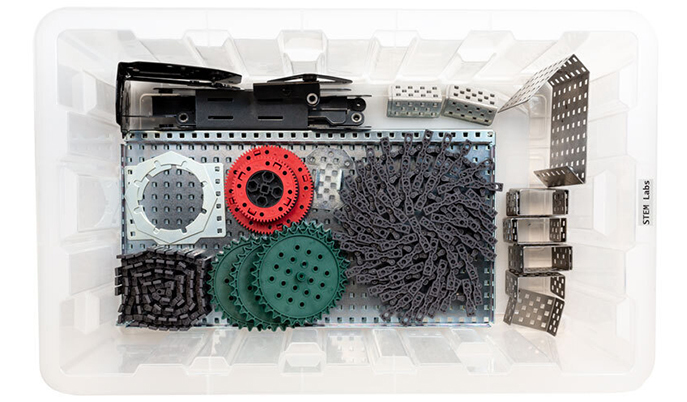

De opbergbak 1 van de V5-werkcelkit wordt van bovenaf bekeken.

Dienblad

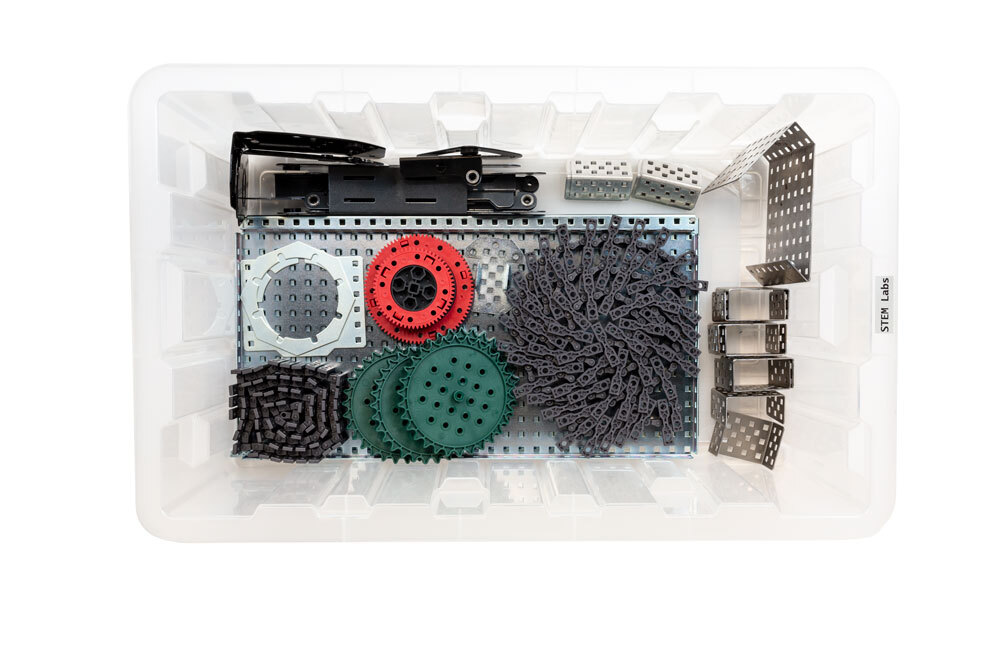

De basis van de opbergbak 1 van de V5-werkcelkit is van bovenaf gezien.

Baseren

In dit artikel wordt elk stuk in vak 1 geordend en wordt de volgende informatie in tabelvorm van links naar rechts weergegeven:

  • Onderdeel: Dit is de naam van het onderdeel. Er worden hyperlinks verstrekt naar vervangende onderdelen die afzonderlijk verkrijgbaar zijn op vexrobotics.com.
  • Foto: Dit is een afbeelding van het onderdeel. Gebruik dit ter referentie terwijl u uw kit uitpakt en de V5 Workcell bouwt.
  • Onderdeelnummer: Als een onderdeel in een grotere set, tas of doos zit, wordt het onderdeelnummer van de set, tas of doos en het individuele onderdeelnummer vermeld. Deze onderdeelnummers kunnen handig zijn bij het uitpakken van uw kit en tijdens het bouwen van de V5 Workcell.
  • Aantal: Dit is het aantal geleverde onderdelen. Gebruik dit om ervoor te zorgen dat u tijdens het uitpakken het juiste aantal onderdelen op elke locatie in de bak of lade hebt.
  • Tasnotities: Deze kolom geeft informatie over hoe het onderdeel of de onderdelen in die set, tas of doos zullen worden ontvangen. Als de onderdelen in een grotere set, tas of doos zitten, wordt ter referentie een afbeelding van het label meegeleverd. Gebruik deze ter referentie bij het uitpakken van uw kit.

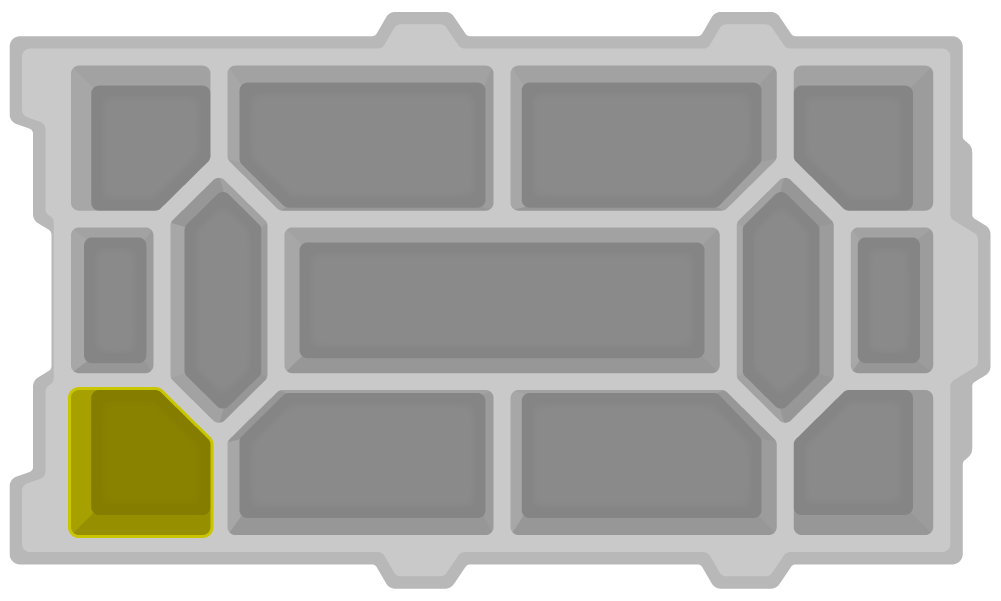

  • Locatie: Dit is een afbeelding van de bak of lade met een markering op de plaats waar het onderdeel in die bak of lade moet worden geplaatst. Deze informatie kan ook nuttig zijn tijdens het bouwen van de V5 Workcell als er een herinnering nodig is voor waar een onderdeel zich bevindt.
    • Handige tips: Deze vindt u in de kolom Locatie. Deze hints bieden extra context of informatie over de verpakking, het identificeren van onderdeelnummers of tips voor extra organisatie.

Opslagbak 1: Lade

Deel Foto Onderdeelnummer Hoeveelheid Tas Notities Locatie

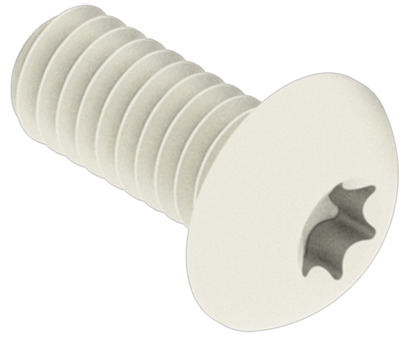

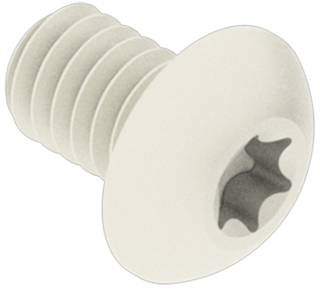

#8-32 x 1/4" sterschroef #8-32 x 1/4 inch Torx-schroef. 276-4990-001 300 Wordt geleverd in 3 zakken van 100

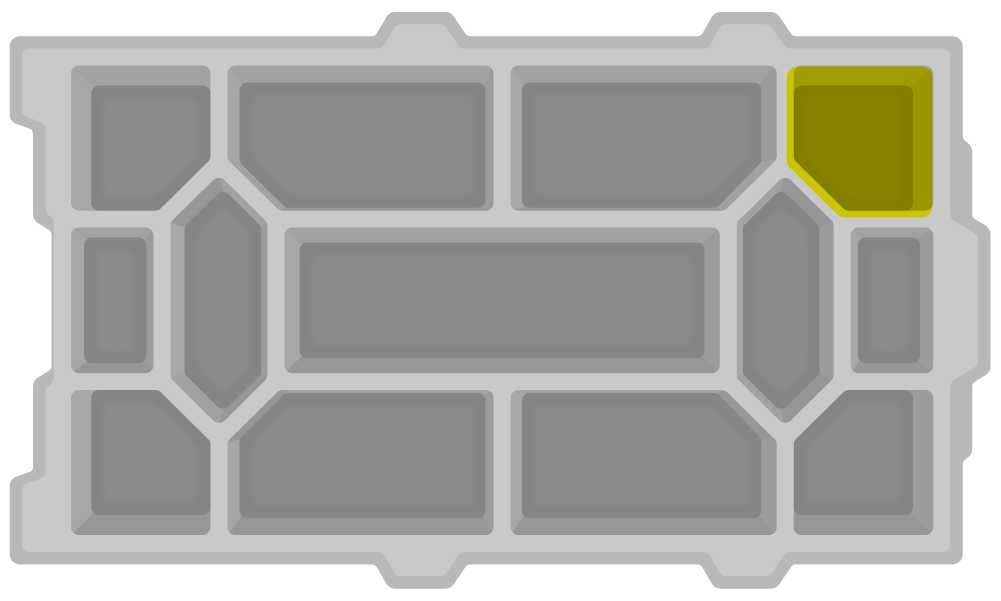

De locatie van dit onderdeel is aangegeven in de rechterbovenhoek van het dienblad.

Hulpvolle hint:

Gebruik de VEX V5 Metal Parts Liniaal van rulers.vex.comom eenvoudig de verschillende schroefmaten te onderscheiden en identificeren.
#8-32 x 3/8" sterschroef #8-32 x 3/8 inch Torx-schroef. 276-4991-001 100 Wordt geleverd in 1 zak van 100

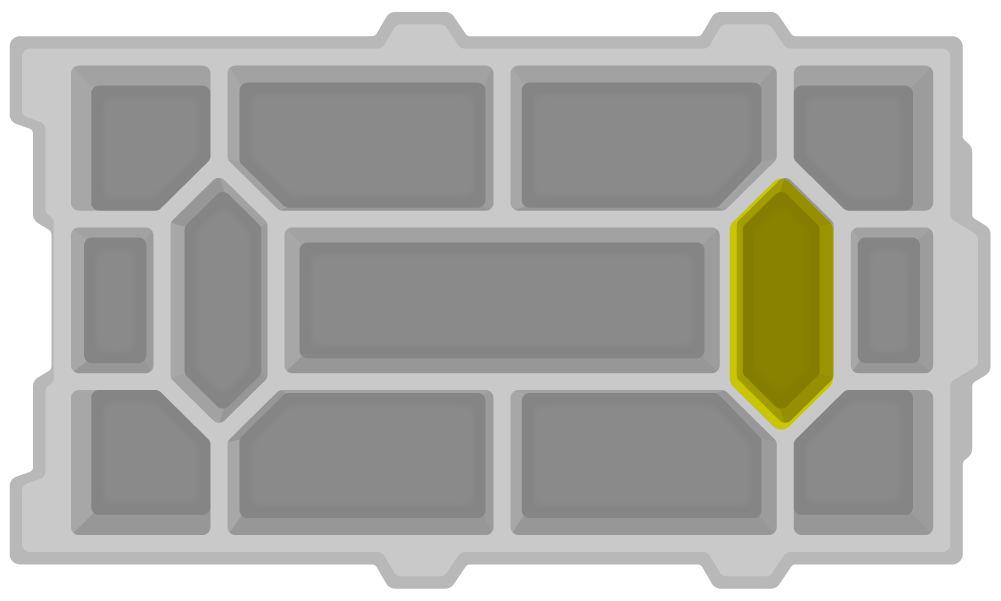

De locatie van dit onderdeel is gemarkeerd aan de rechterkant van het dienblad.

Hulpvolle hint:

Gebruik de VEX V5 Metal Parts Liniaal van rulers.vex.comom eenvoudig de verschillende schroefmaten te onderscheiden en identificeren.

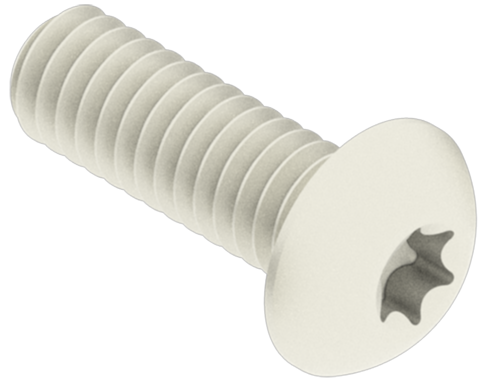

#8-32 x 1/2" sterschroef #8-32 x 1/2 inch Torx-schroef. 276-4992-001 300 Wordt geleverd in 3 zakken van 100

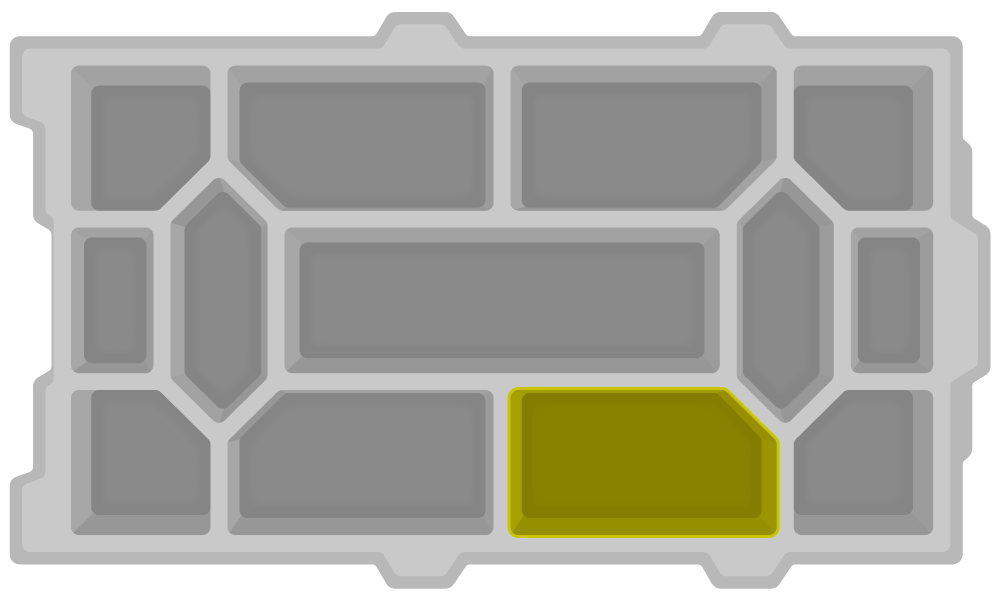

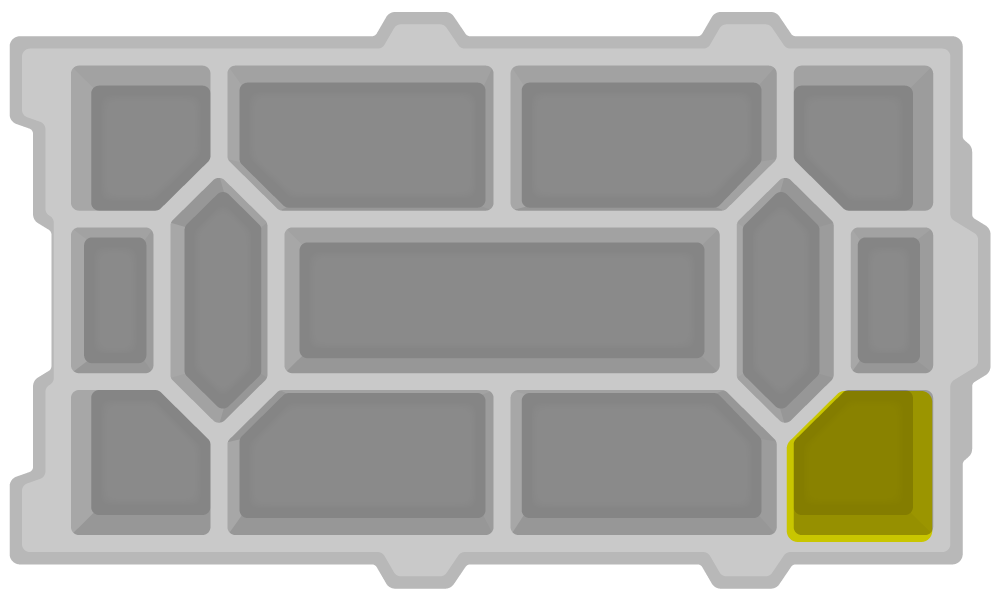

De locatie van dit onderdeel is aangegeven in de rechterbenedenhoek van het dienblad.

Hulpvolle hint:

Gebruik de VEX V5 Metal Parts Liniaal van rulers.vex.comom eenvoudig de verschillende schroefmaten te onderscheiden en identificeren.

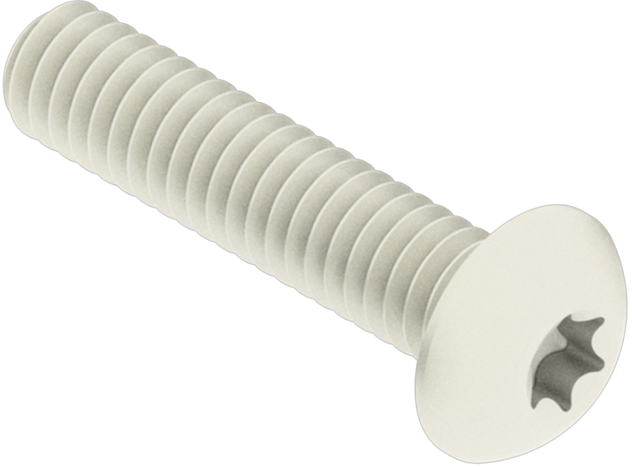

#8-32 x 3/4" sterschroef #8-32 x 3/4 inch Torx-schroef. 276-4994-001 100 Wordt geleverd in 1 zak van 100

De locatie van dit onderdeel is gemarkeerd aan de rechterkant van het dienblad.

Hulpvolle hint:

Gebruik de VEX V5 Metal Parts Liniaal van rulers.vex.comom eenvoudig de verschillende schroefmaten te onderscheiden en identificeren.

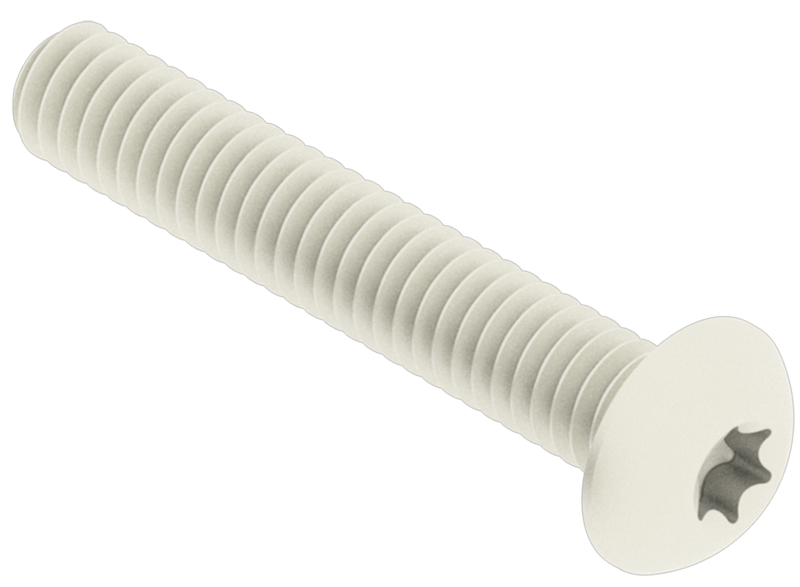

#8-32 x 1.000" sterschroef #8-32 x 1 inch Torx-schroef. 276-4996-001 100 Wordt geleverd in 1 zak van 100

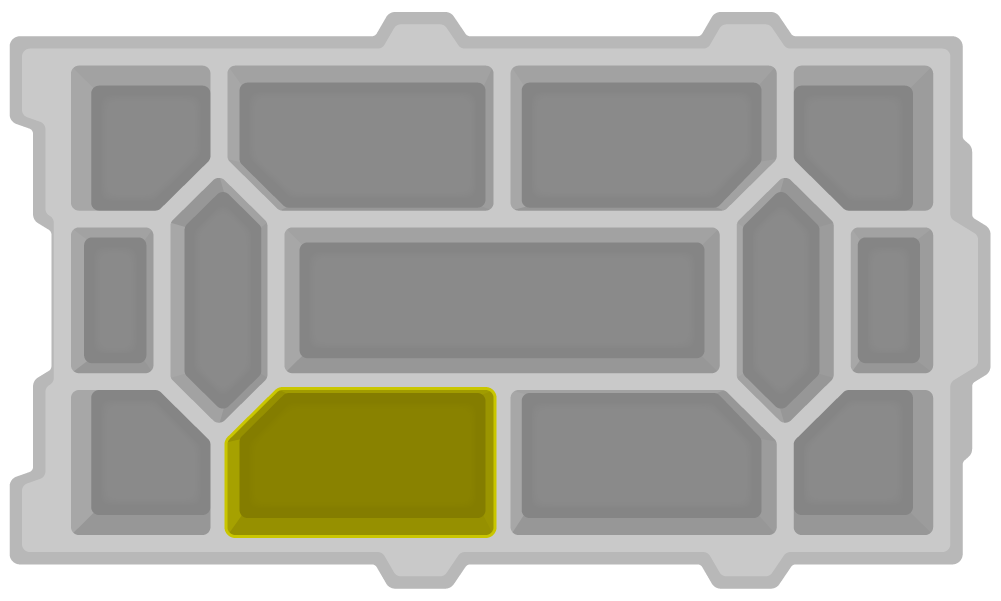

De locatie van dit onderdeel is aangegeven in de linkerbenedenhoek van het dienblad.

Hulpvolle hint:

Gebruik de VEX V5 Metal Parts Liniaal van rulers.vex.comom eenvoudig de verschillende schroefmaten te onderscheiden en identificeren.

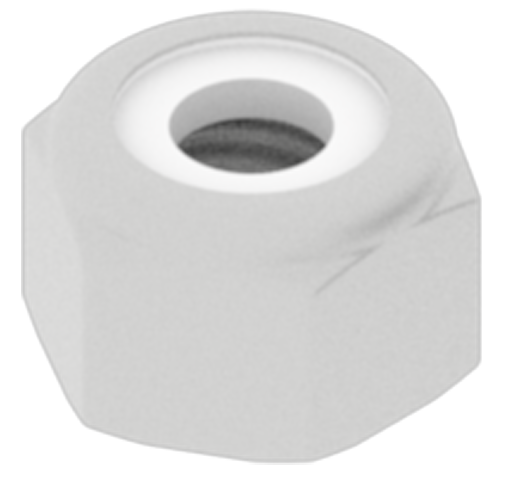

#8-32 Nylock-moer #8-32 Nylockmoer. 275-1027-001 400 Wordt geleverd in 4 zakken van 100 De locatie van dit onderdeel is aangegeven aan de onderkant van het dienblad.

Handige tip: Bewaar de zip-bags wanneer u stukken in de lade gooit. Deze kunnen later worden gebruikt om onderdelen te ordenen die in een verschillende tas worden geleverd.

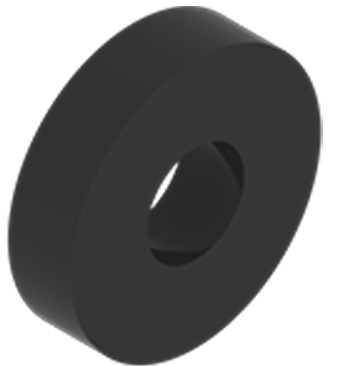

Plat lager Vlaklager. Er zitten 100 platte lagers in deze zak:
276-6820-806

5 Platte lagers zitten in deze zak:
276-6009-808

Individueel onderdeelnummer:
276-1209-001		 105 Wordt geleverd in 5 zakken van 20 stuks.

De laatste 5 stuks zitten in deze zak: Pictogram van een tas met drie soorten onderdelen, waaronder de platte lagers. 		De locatie van dit onderdeel is aangegeven aan de onderkant van het dienblad.

Handige tip: Bewaar de zip-bags wanneer u stukken in de lade gooit. Deze kunnen later worden gebruikt om onderdelen te ordenen die in een verschillende tas worden geleverd.

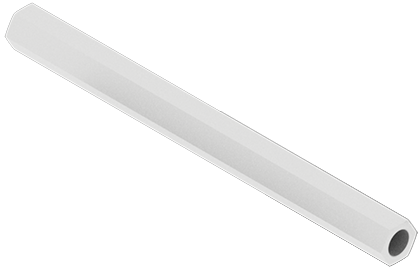

1/2" afstandhouder Afstandhouder van 1/2 inch. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1014-001

 40 Deze onderdelen worden geleverd in de Standoff Bag

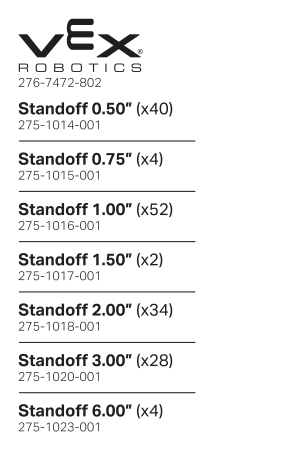

Onderdelenlijst van een zak met zeven verschillende lengtes afstandhouders.

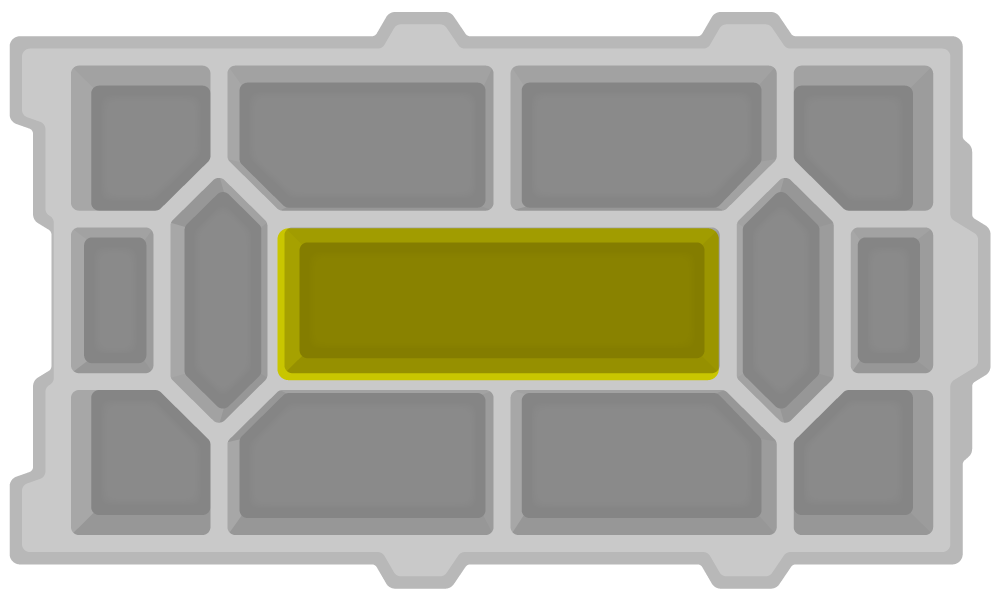

De positie van de afstandhouders is in het midden van de lade gemarkeerd.

tip: Gebruik extra zakjes met rits die je bij het uitpakken hebt meegekregen, samen met tape en een stift om de afstandhouders op maat in afzonderlijke zakjes te scheiden, zodat je ze tijdens het bouwen gemakkelijk kunt bereiken. Zet de maat van de afstandhouders en het individuele onderdeelnummer op de buitenkant van elke tas.



Gebruik de VEX V5 Metal Parts Ruler van rulers.vex.comom de verschillende afstandshouders eenvoudig te onderscheiden en te identificeren.
3/4" afstandhouder 3/4 inch afstandhouder. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1015-001		 4
1,00" afstand 1 inch afstandhouder. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1016-001		 52
1,50" afstand 1,5 inch afstandhouder. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1017-001		 2
2,00" afstand 2 inch afstandhouder. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1018-001		 34
3,00" afstand 3 inch afstandhouder. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1020-001		 28

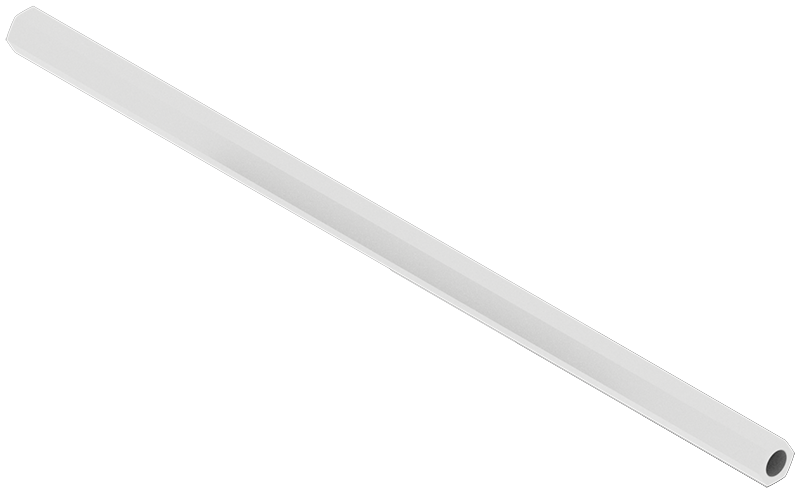

6,00" afstand 6 inch afstandhouder. Dit onderdeel wordt geleverd in de Standoff Bag:
276-7472-802

Individueel onderdeelnummer:
275-1023-001		 4

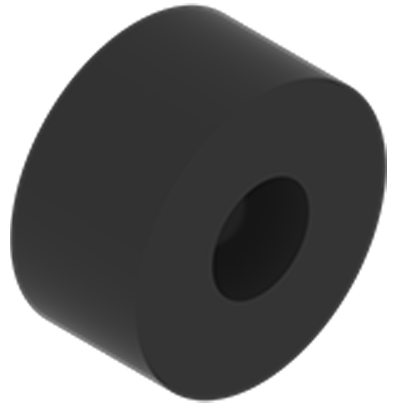

0,125” afstandsstuk Afstandsstuk van 0,125 inch. Dit onderdeel wordt geleverd in een variantverpakking:
276-6340

Individueel onderdeelnummer:
276-5912-001		 30 Wordt geleverd in 3 verschillende verpakkingen

Pictogram van een VEX Variatiepakket met nylon afstandhouders.

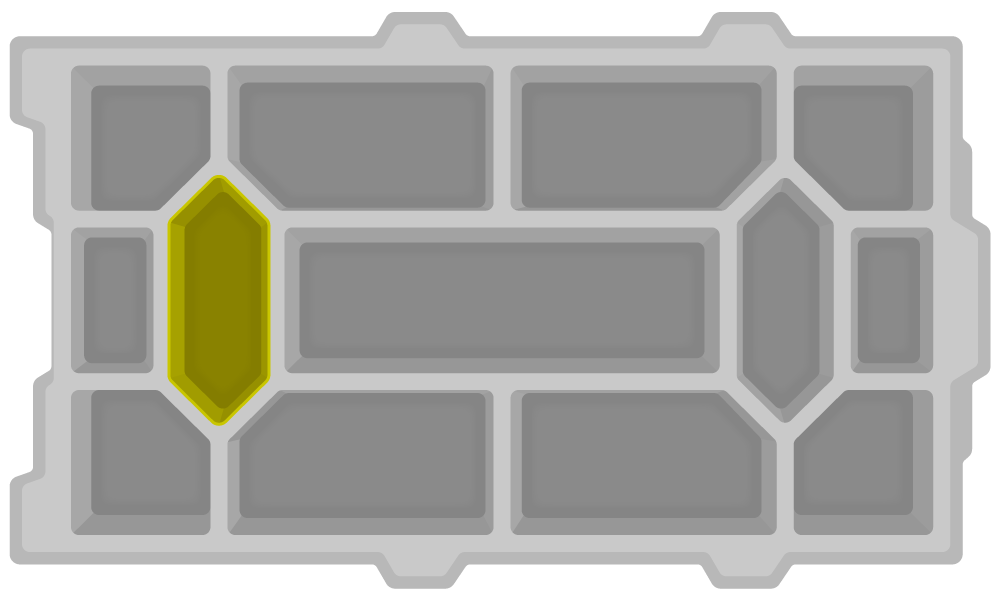

De locatie van dit onderdeel is gemarkeerd aan de linkerkant van het dienblad.

tip: Gebruik extra zakjes met ritssluiting die je bij het uitpakken hebt meegekregen, samen met tape en een stift om de afstandhouders op maat in afzonderlijke zakjes te scheiden, zodat je ze tijdens het bouwen gemakkelijk kunt bereiken. Zet de maat van de afstandhouders en het individuele onderdeelnummer op de buitenkant van elke tas.



Gebruik de VEX V5 Metal Parts Ruler van rulers.vex.comom de verschillende afstandhoudermaten eenvoudig te onderscheiden en te identificeren.
0,25” afstandsstuk Afstandsstuk van 0,25 inch. Dit onderdeel wordt geleverd in een variantverpakking:
276-6340

Individueel onderdeelnummer:
276-5913-001		 30

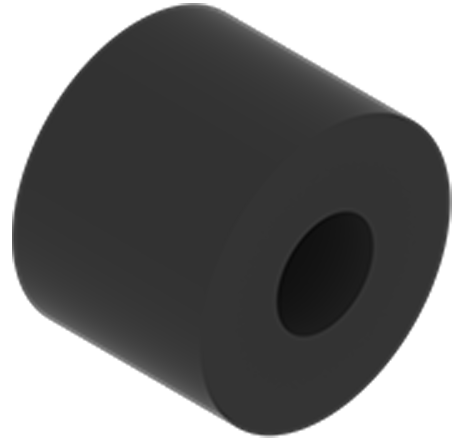

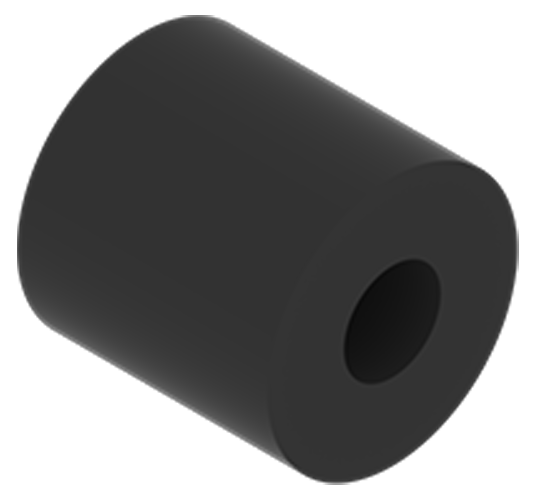

0,375” afstandsstuk Afstandsstuk van 0,375 inch. Dit onderdeel wordt geleverd in een variantverpakking:
276-6340

Individueel onderdeelnummer:
276-5914-001		 30
0,50” afstandsstuk Afstandsstuk van 0,5 inch. Dit onderdeel wordt geleverd in een variantverpakking:
276-6340

Individueel onderdeelnummer:
276-5915-001		 30

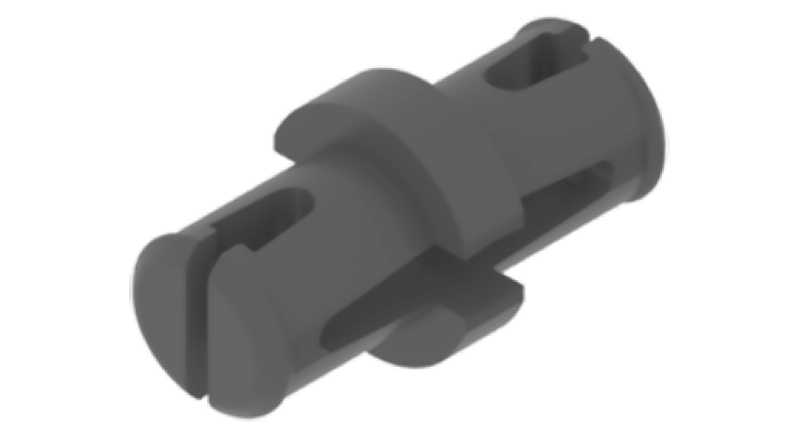

1x1 connectorpen 1x1 connectorpen. Dit onderdeel wordt geleverd in een verpakking:
276-7472-801

Individueel onderdeelnummer:
228-3616-060		 4 Wordt geleverd in 1 verpakking

De onderdelenlijst van een zak met zes verschillende soorten onderdelen bevat de vijf hier vermelde onderdelen. De volledige lijst omvat 1x1 verbindingspen, 2x3 haakse balk, dubbele 2x brede balk, 2x2 hoekconnector, lineaire schuif, 1x3 middenvergrendelingsbalk en klauwwielkruk. 		De locatie van dit onderdeel is gemarkeerd aan de linkerkant van het dienblad.
2x3 haakse straal 2x3 Rechthoekige balk. Dit onderdeel wordt geleverd in een verpakking:
276-7472-801

Individueel onderdeelnummer:
228-3616-145		 2

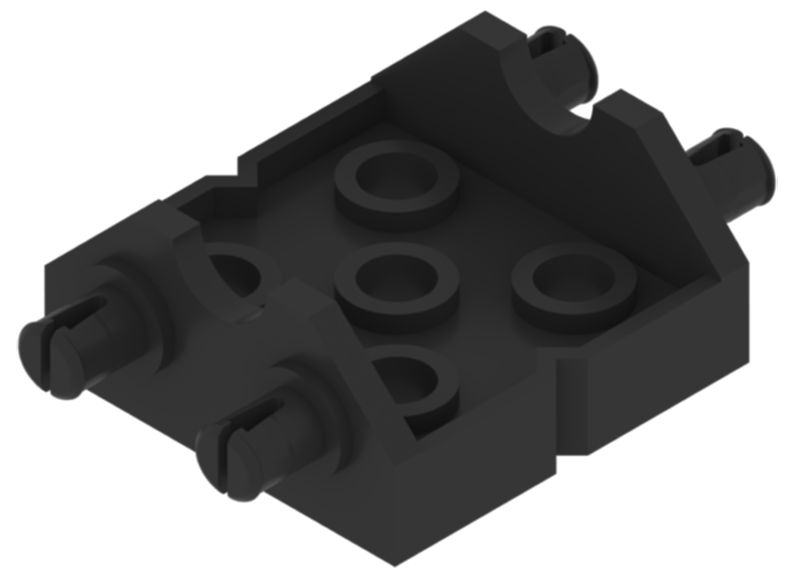

Dubbele 2x brede, 2x2 hoekverbinder Dubbele 2x brede, 2x2 hoekverbinder. Dit onderdeel wordt geleverd in een verpakking:
276-7472-801

Individueel onderdeelnummer:
228-3201-220		 1
Lineaire dia Lineaire glijbaan. Dit onderdeel wordt geleverd in een verpakking:
276-7472-801

Individueel onderdeelnummer:
228-3616-217		 1

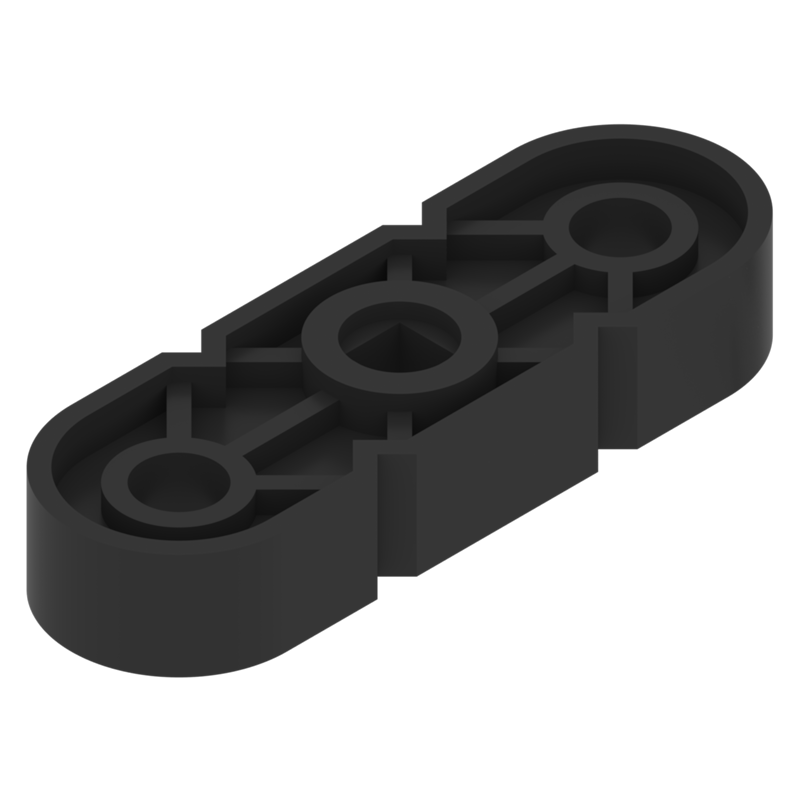

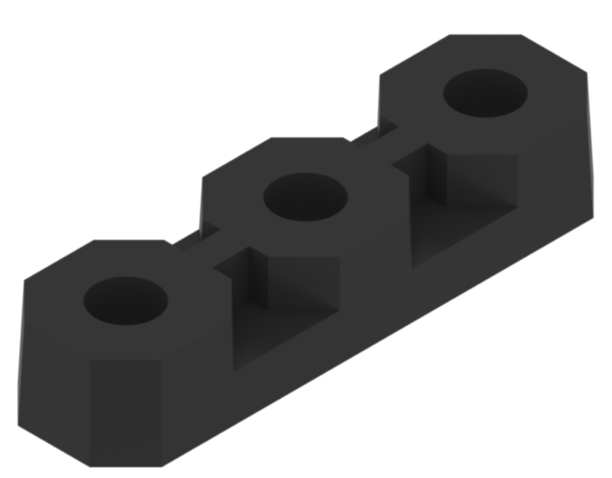

1x3 Center Lock-balk 1x3 middenvergrendelingsbalk. Dit onderdeel wordt geleverd in een verpakking:
276-7472-801

Individueel onderdeelnummer:
228-3201-1141		 2

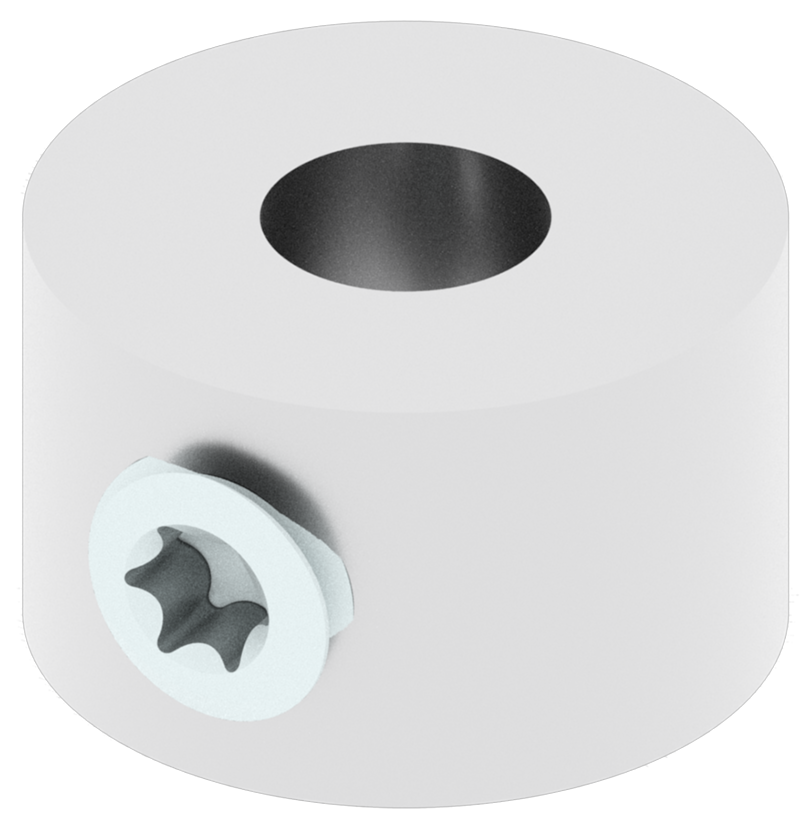

Ster aandrijfaskraag Stervormige aandrijfasring. Dit onderdeel wordt geleverd in een zak:
276-6650-806

Individueel onderdeelnummer:
276-6103-000		 96 Wordt geleverd in 1 zak van 96 De locatie van dit onderdeel is gemarkeerd in de linkerbovenhoek van het dienblad.

Handige tip: Bewaar de zip-bags wanneer u stukken in de lade gooit. Deze kunnen later worden gebruikt om onderdelen te ordenen die in een verschillende tas worden geleverd.

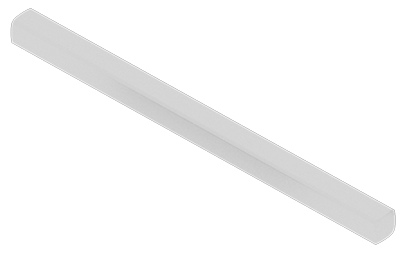

1” of 2x aandrijfas 1 inch of 2x aandrijfas. Dit onderdeel wordt geleverd in een variantverpakking:
228-6871-800

Individueel onderdeelnummer:
288-2500-117		 20 Wordt geleverd in 5 verschillende verpakkingen

Etiket op een assortimentspakket met onderdelen genaamd Foundation Add-on Kit Shafts.

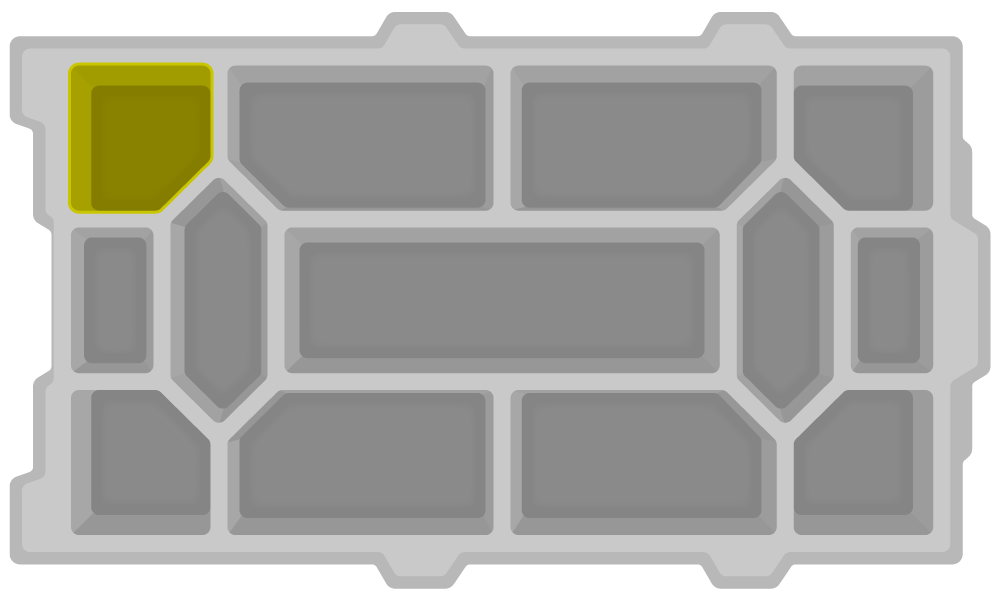

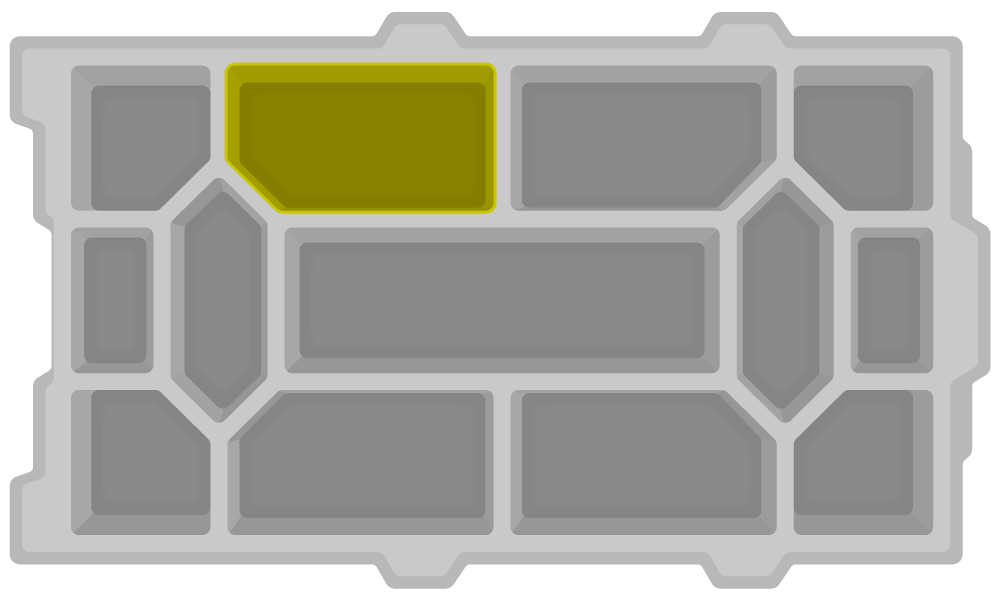

De locatie van dit onderdeel is gemarkeerd in de linkerbovenhoek van het dienblad.

tip: Gebruik extra zakjes met ritssluiting die je bij het uitpakken hebt meegekregen, samen met tape en een stift om de afstandhouders op maat in afzonderlijke zakjes te scheiden, zodat je ze tijdens het bouwen gemakkelijk kunt bereiken. Zet de maat van de afstandhouders en het individuele onderdeelnummer op de buitenkant van elke tas.



Gebruik de VEX V5 Metal Parts Ruler van rulers.vex.com om eenvoudig de verschillende schachtmaten te onderscheiden en identificeren.
2” of 4x aandrijfas 2 inch of 4x aandrijfas. Dit onderdeel wordt geleverd in een variantverpakking:
228-6871-800

Individueel onderdeelnummer:
288-2500-120		 30
3” of 6x aandrijfas 3 inch of 6x aandrijfas. Dit onderdeel wordt geleverd in een variantverpakking:
228-6871-800

Individueel onderdeelnummer:
288-2500-122		 20
4” of 8x aandrijfas 4 inch of 8x aandrijfas. Dit onderdeel wordt geleverd in een variantverpakking:
228-6871-800

Individueel onderdeelnummer:
288-2500-124		 10

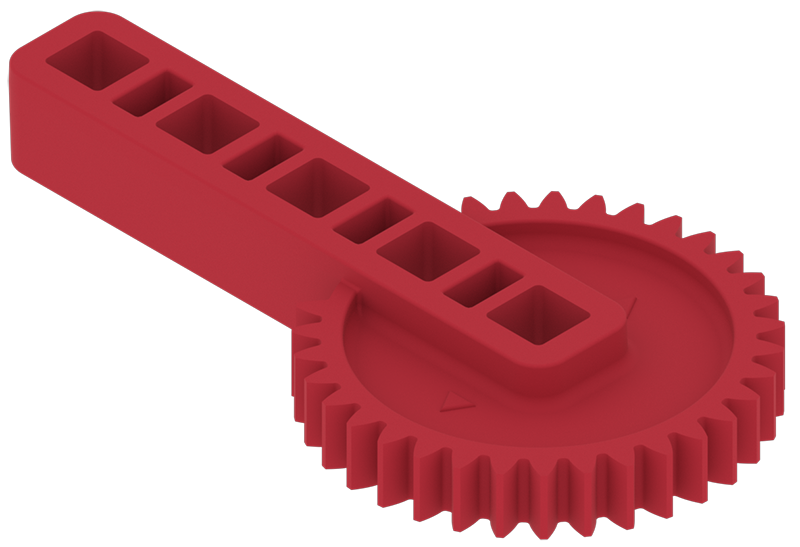

Klauwtandwiel Crank Klauwwielkruk. Dit onderdeel wordt geleverd in een verpakking:
276-7472-801

Individueel onderdeelnummer:
276-6010-003		 3 Wordt geleverd in 1 variatieverpakking

Onderdelenlijst van een zak met zes verschillende onderdelen, waaronder de klauwtandwielkruk. 		De locatie van dit onderdeel is aangegeven in de rechterbovenhoek van het dienblad.

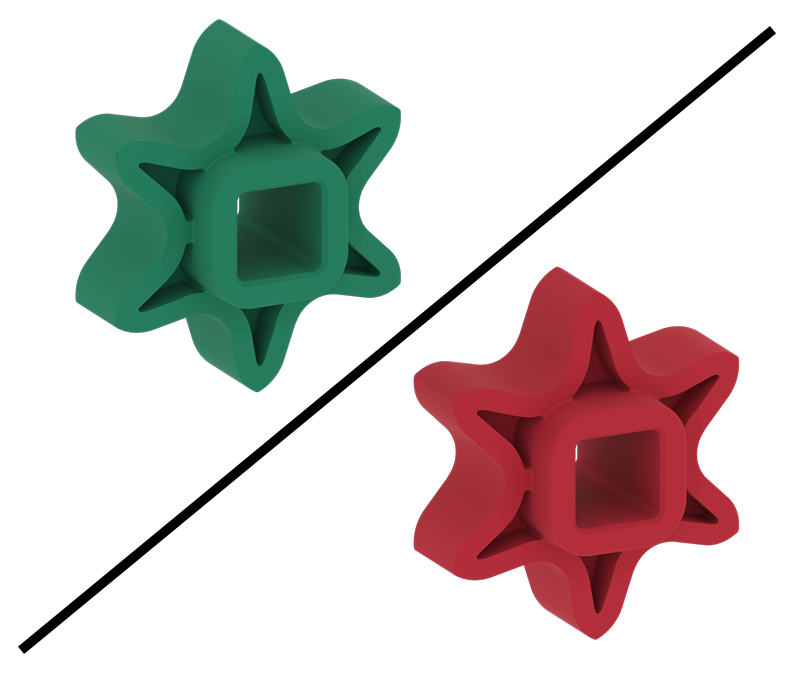

6T Tandwiel met hoge sterkte

Opmerking: Dit onderdeel wordt momenteel overgezet van groen naar rood.		 6T tandwiel met hoge sterkte. Zowel de oudere groene versie als de nieuwe rode versie worden getoond. Dit onderdeel wordt geleverd in een verpakking:
276-3876

Individueel onderdeelnummer:
276-2252-003		 8 Wordt geleverd in 1 verpakking

Etiket voor de verpakking van 8 zeer sterke 6-tands tandwielen. 		De locatie van dit onderdeel is aangegeven in de rechterbovenhoek van het dienblad.
Tandwiel metalen inzetstuk Metalen inzetstuk voor tandwielen. Dit onderdeel wordt geleverd in drie pakketten
276-3880
276-3881
276-3876

Individueel onderdeelnummer:
276-2250-005		 84 Wordt geleverd in verpakkingen van 4 stuks van de zeer sterke 30-tands tandwielen.

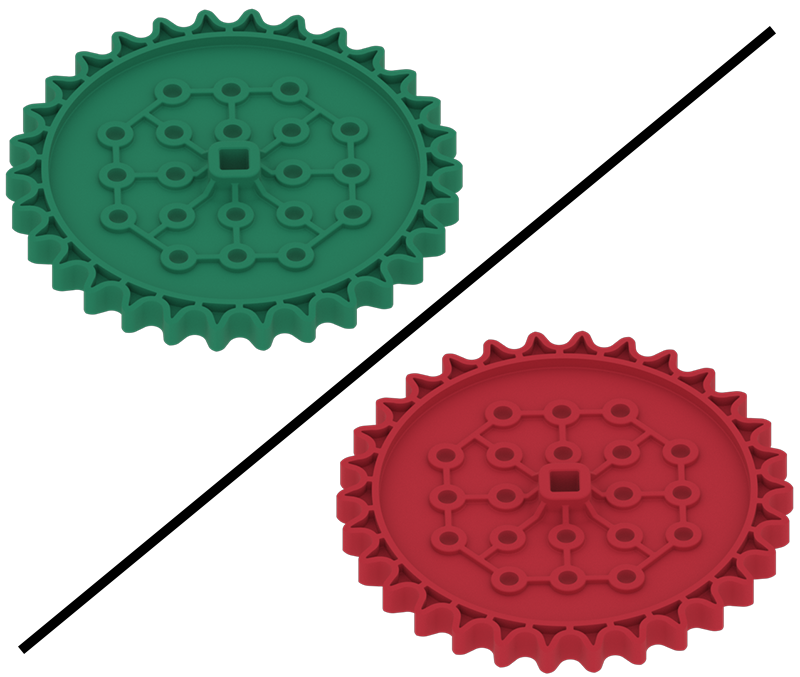

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Wordt geleverd in een verpakking van 1 stuk van het zeer sterke 6-tands tandwiel.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Ze worden ook geleverd in verpakkingen van twee stuks van de zeer sterke as-inzetset.

Label voor de High Strength Shaft Insert Kit. 		De locatie van dit onderdeel is aangegeven in de rechterbovenhoek van het dienblad.

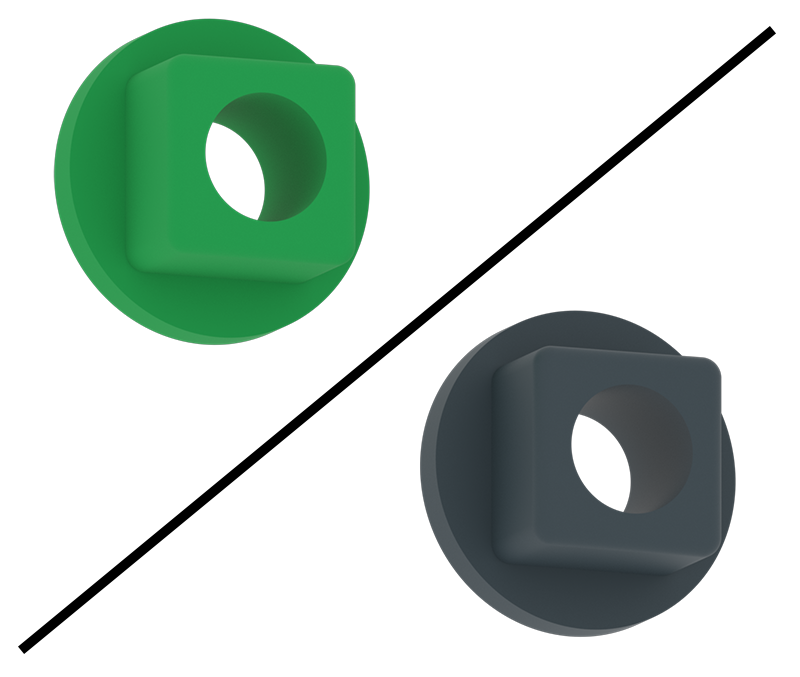

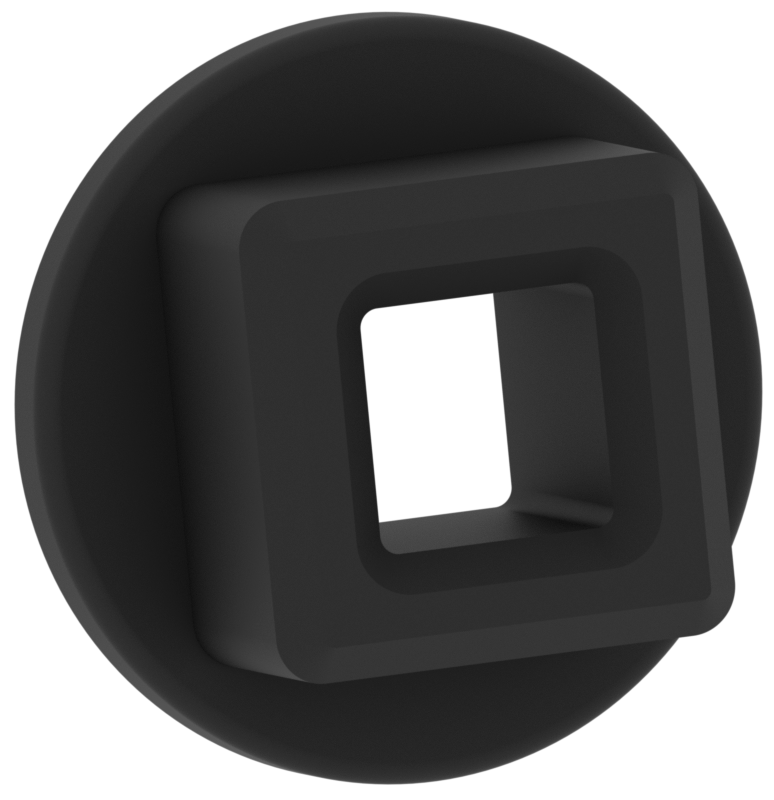

Tandwielinzetstuk met hoge sterkte Tandwielinzetstuk met hoge sterkte. Dit onderdeel wordt geleverd in drie pakketten:
276-3880
276-3881
276-3876

Individueel onderdeelnummer: 276-2250-006		 84

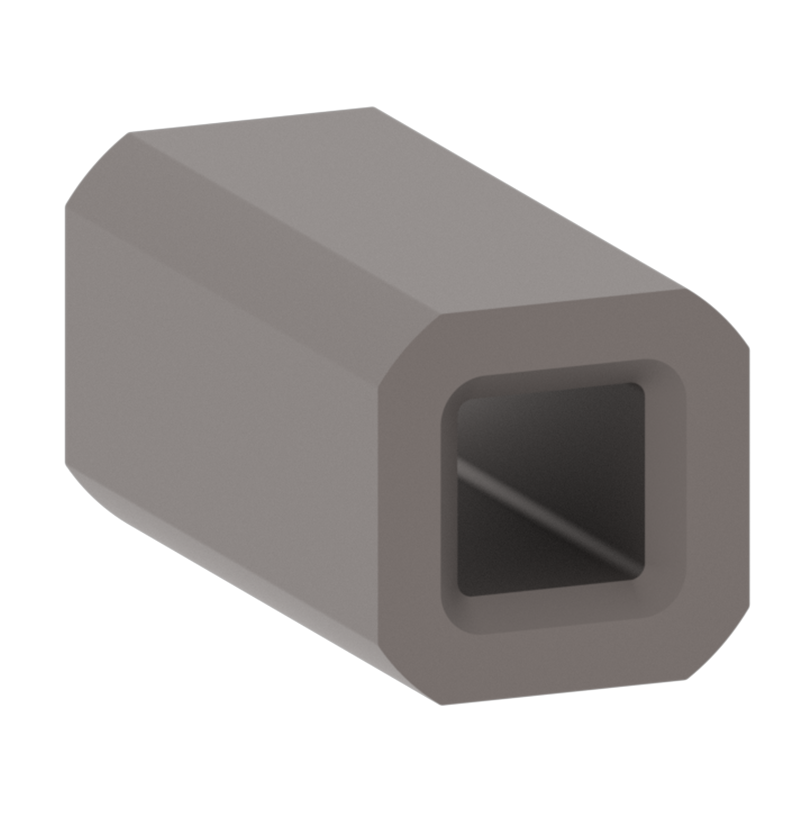

12T tandwiel HS-inzetstuk 12T Tandwiel HS Inzetstuk. Dit onderdeel wordt geleverd in een variantverpakking:
276-6009-808

Individueel onderdeelnummer:
276-2250-007		 1 Wordt geleverd in 1 zak met extra stukken

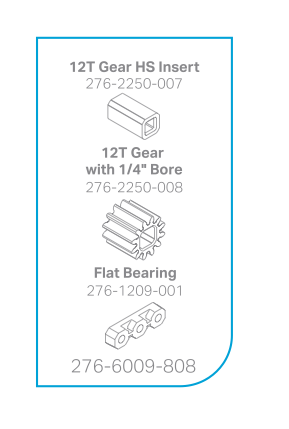

Etiket voor een zak met drie soorten onderdelen: een 12T Gear HS-inzetstuk, een 12T-tandwiel met een boring van 1/4 inch en een vlak lager. 		De locatie van dit onderdeel is aangegeven in de rechterbovenhoek van het dienblad.
12T tandwiel met hoge sterkte en ¼” boring 12T zeer sterk tandwiel met een boring van 1/4 inch. Dit onderdeel wordt geleverd in een variantverpakking:
276-6009-808

Individueel onderdeelnummer:
276-2250-008		 1

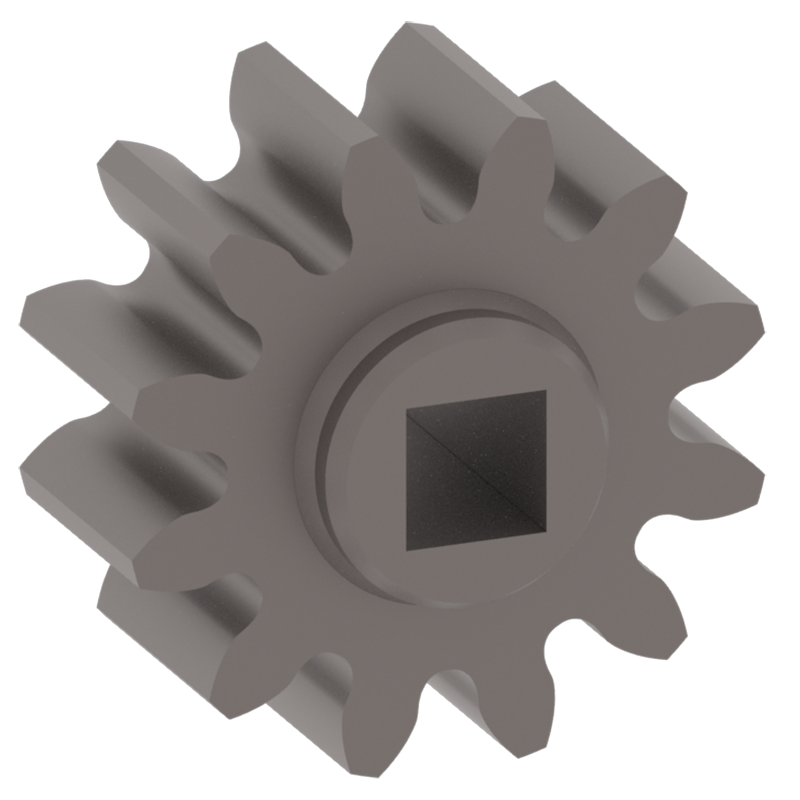

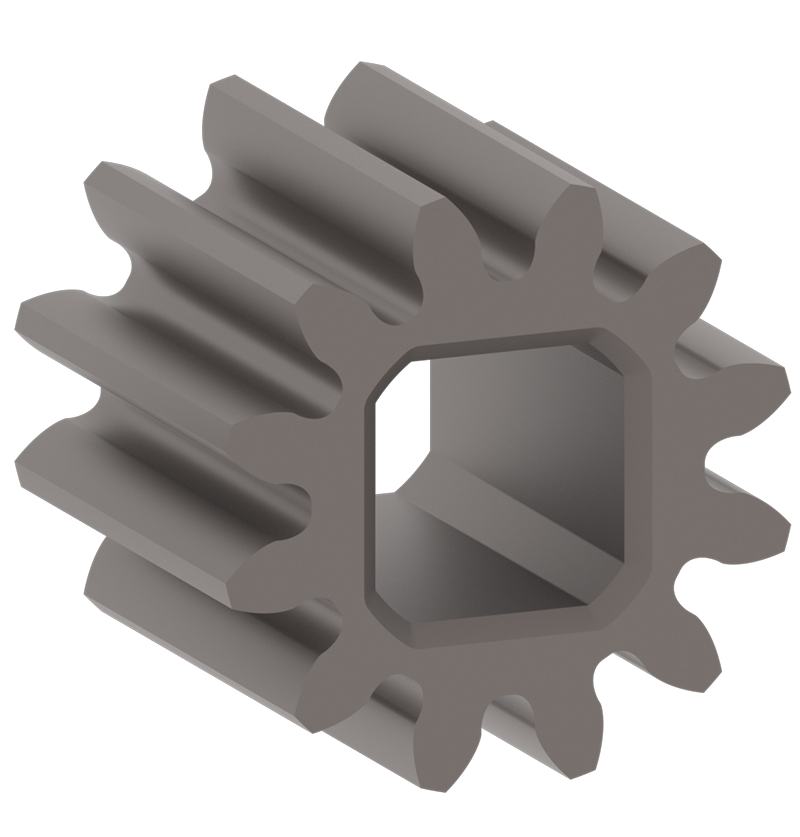

12T metalen tandwiel 12T metalen tandwiel. 6010-011 12 Wordt geleverd in 1 zak van 12 (gelabeld 276-7368) De locatie van dit onderdeel is aangegeven in de rechterbovenhoek van het dienblad.

Zodra alle onderdelen uit de Workcell Kit in de lade van opslagbak 1 zijn geplaatst, ziet de lade eruit als deze afbeelding (selecteer de afbeelding om deze groter te maken).

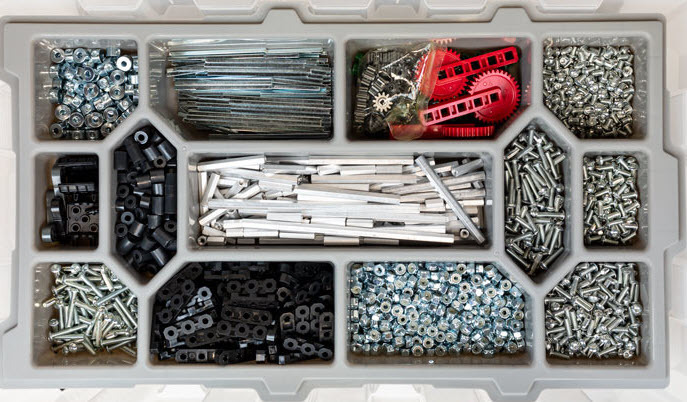

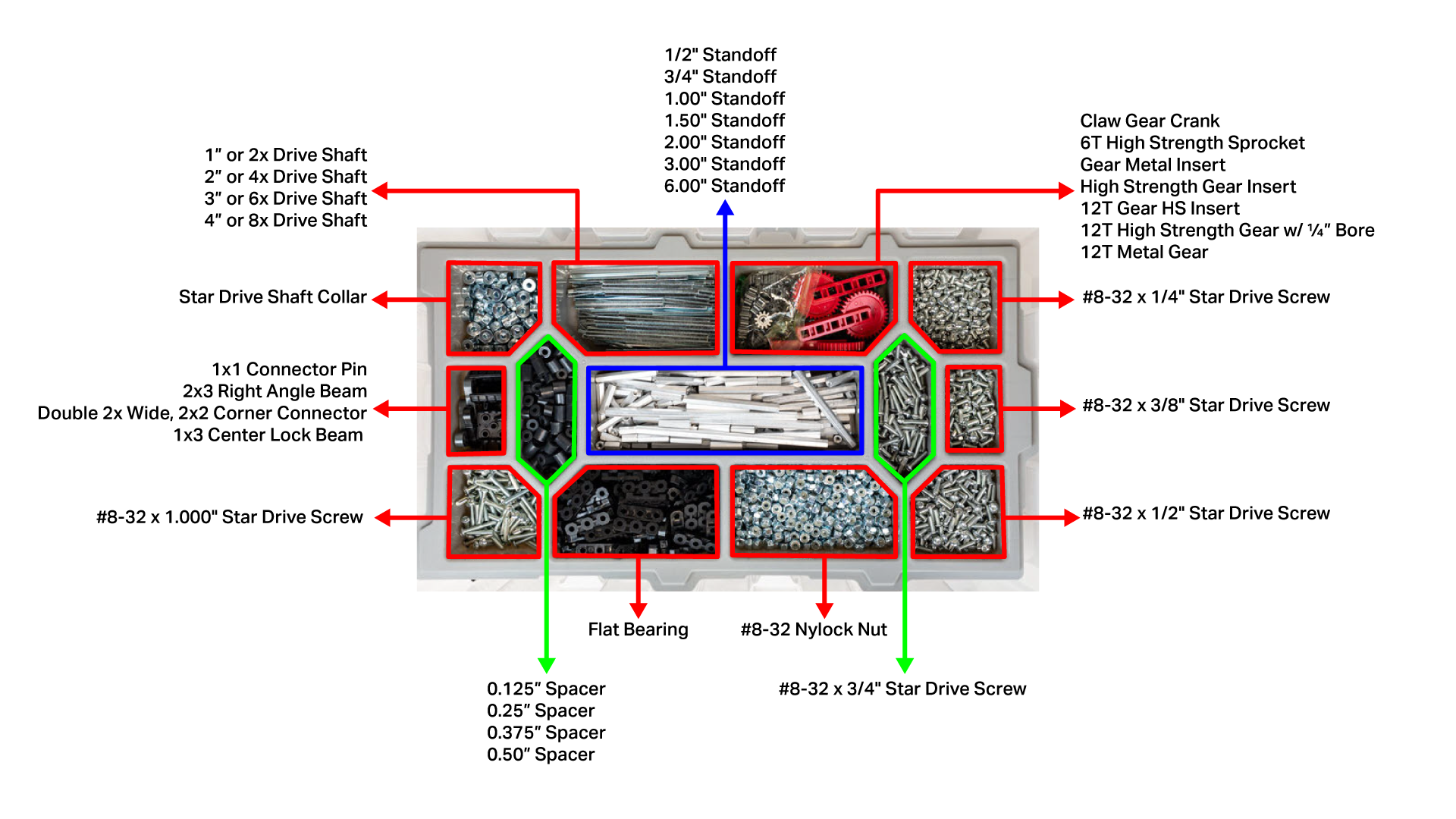

Bovenaanzicht van de lade van opbergbak 1, waarbij elk onderdeel is gemarkeerd en de bijbehorende onderdelen zijn opgesomd. De lade bestaat uit in totaal 13 vakken.

Opslagbak 1: Basis

Deel Foto Onderdeelnummer Hoeveelheid Tas Notities Locatie

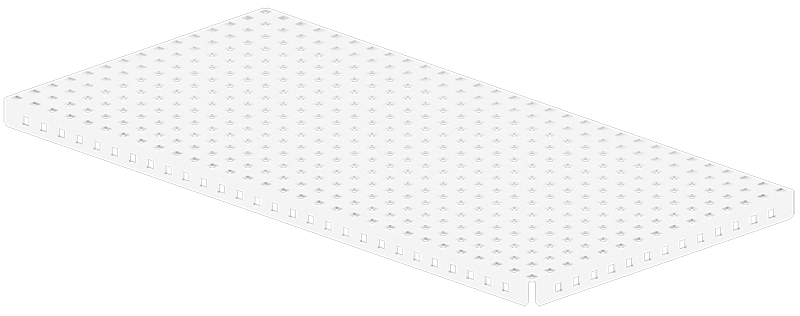

15x30 bodemplaat 15x30 grondplaat. 276-1341 3 Deze worden geleverd in drie dozen met twee basisplaten.

Je moet een van deze dozen openen terwijl je je opbergbak organiseert om twee sets van drie te maken.		 Dit onderdeel bevindt zich onderin de opbergbak.
Schijfinvoer - Onder Schijfaanvoer - Onderkant. Dit onderdeel zit in deze verpakking:
276-7720

Individueel onderdeelnummer:
276-7720-001		 1 Wordt geleverd in 1 zak

Etiket voor een zak met daarin de twee schijfaanvoeronderdelen. 		Dit onderdeel bevindt zich onderin de opbergbak.
Schijfinvoer - Bovenkant Schijfaanvoer - Bovenkant. Dit onderdeel zit in deze verpakking:
276-7720

Individueel onderdeelnummer:
276-7720-002		 1

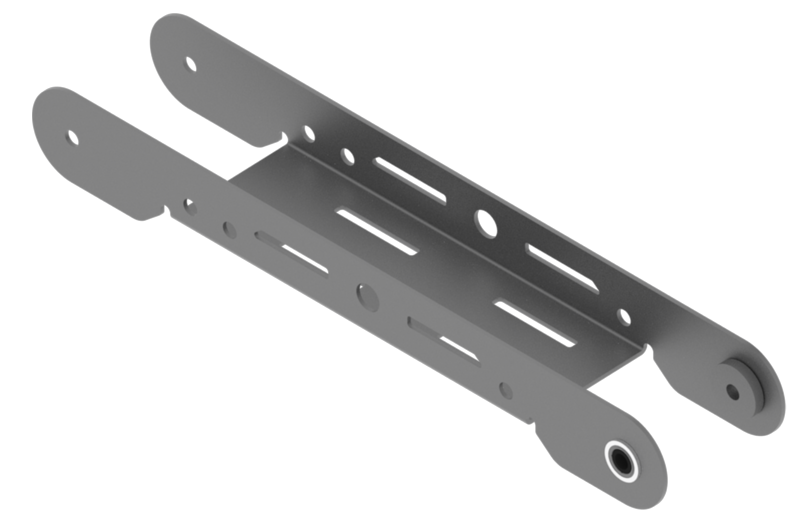

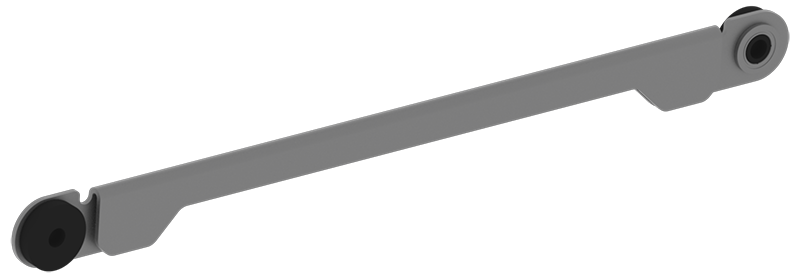

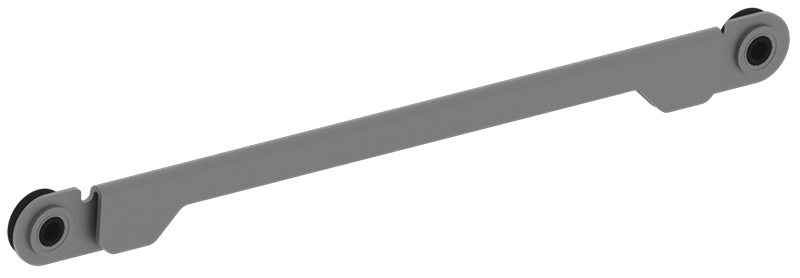

Armstang Armklem. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-500		 2 Wordt geleverd in 1 zak

Etiket voor een zak met de onderdelen van de robotarmkit. 		Dit onderdeel bevindt zich onderin de opbergbak.
Armstang 2 Armklem 2. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-501		 1

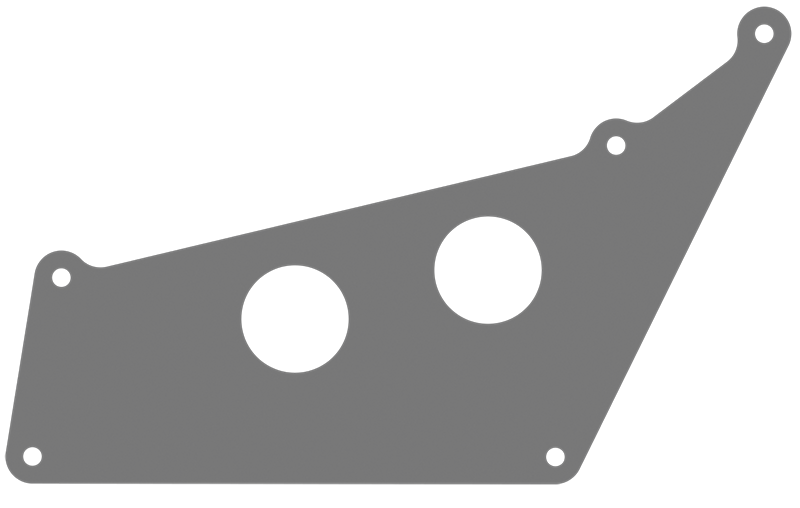

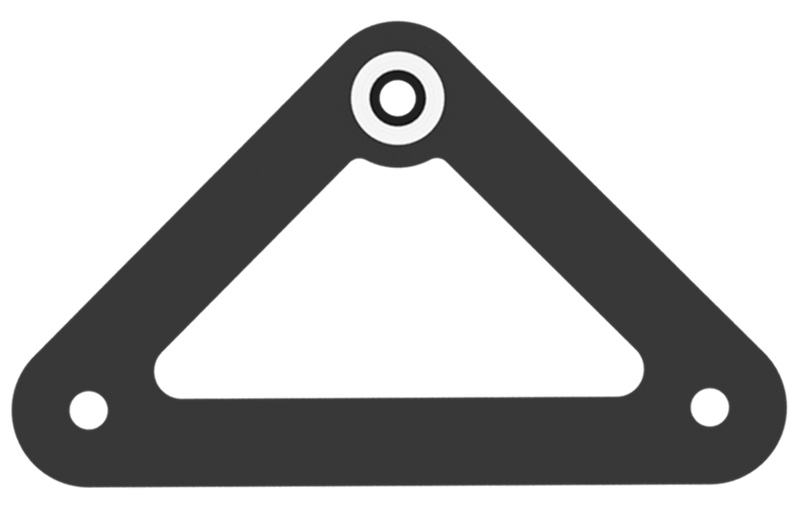

Armoverdrachtsplaat Armoverdrachtsplaat. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-600		 1
Armgewricht 3 Armgewricht 3. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-006		 1
Armmastering-mal Arm Mastering Jig. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-011		 1
Armgewricht 1 - Links Armgewricht 1 - Links. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-100		 1
Armgewricht 1 - Rechts Armgewricht 1 - Rechts. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-200		 1
Armgewricht 2 Armgewricht 2. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-300		 1
Armgewricht 4 Armgewricht 4. Dit onderdeel zit in deze verpakking:
276-7151

Individueel onderdeelnummer:
276-7151-400		 1

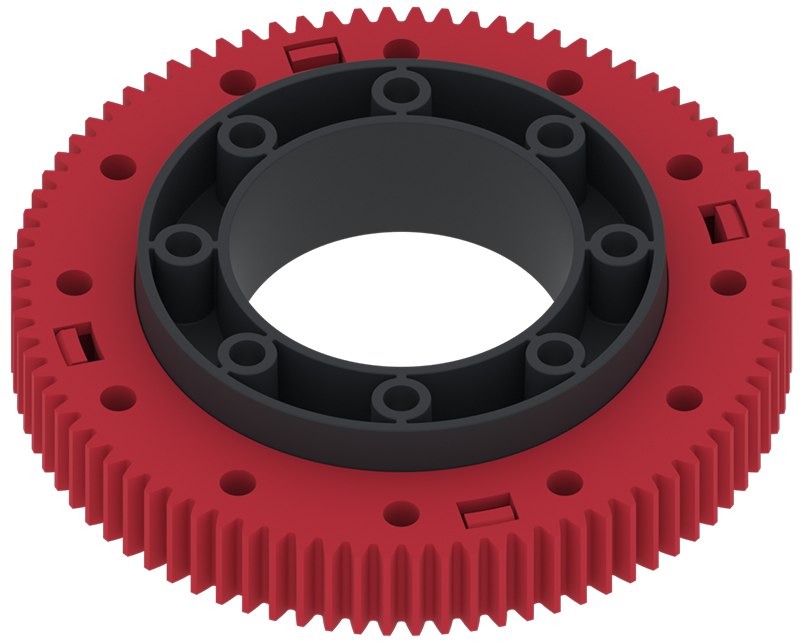

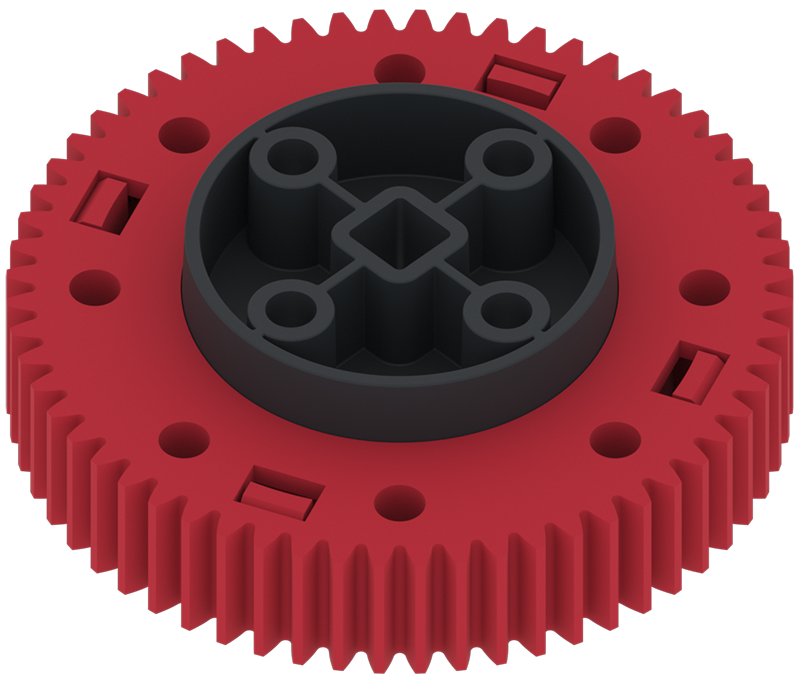

Lagerset voor draaitafel Groot draaitafellager. Dit onderdeel zit in deze verpakking:
276-5652

Individueel onderdeelnummer:
276-5652-000		 1 Wordt geleverd in 1 zak

Etiket voor een zak met de onderdelen van de draaitafellagerkit. 		Dit onderdeel bevindt zich onderin de opbergbak.
Lagerset voor draaitafel Klein draaitafellager. Dit onderdeel zit in deze verpakking:
276-5652

Individueel onderdeelnummer:
276-5652-004		 1

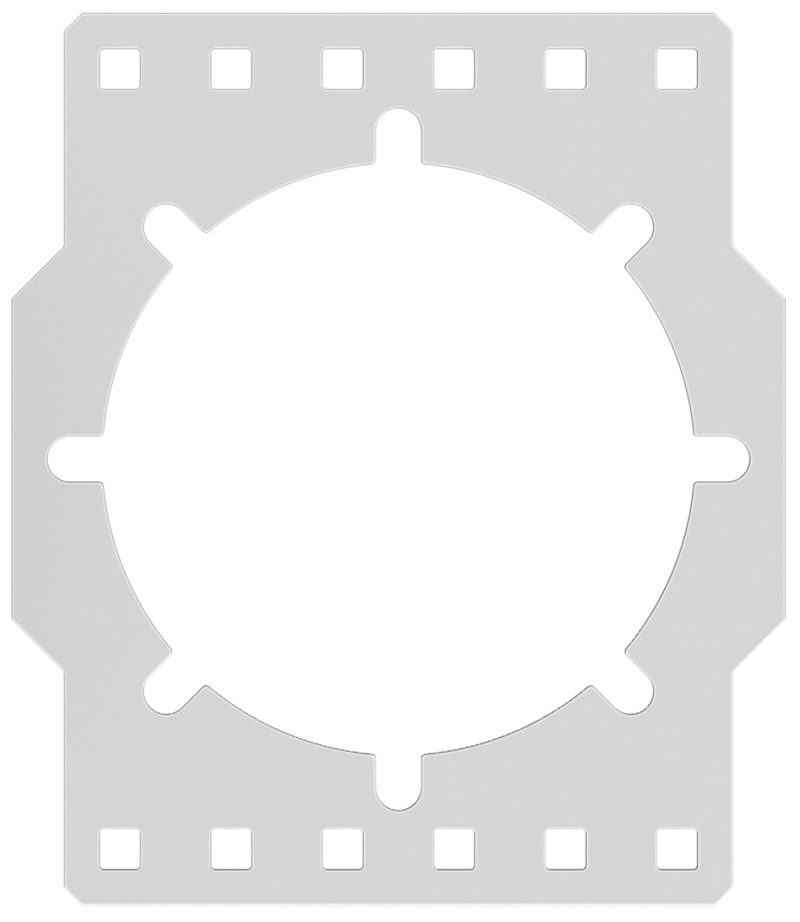

Lagerset voor draaitafel Bevestigingsbeugel voor draaitafel. Dit onderdeel zit in deze verpakking:
276-5652

Individueel onderdeelnummer: 276-5652-007		 1

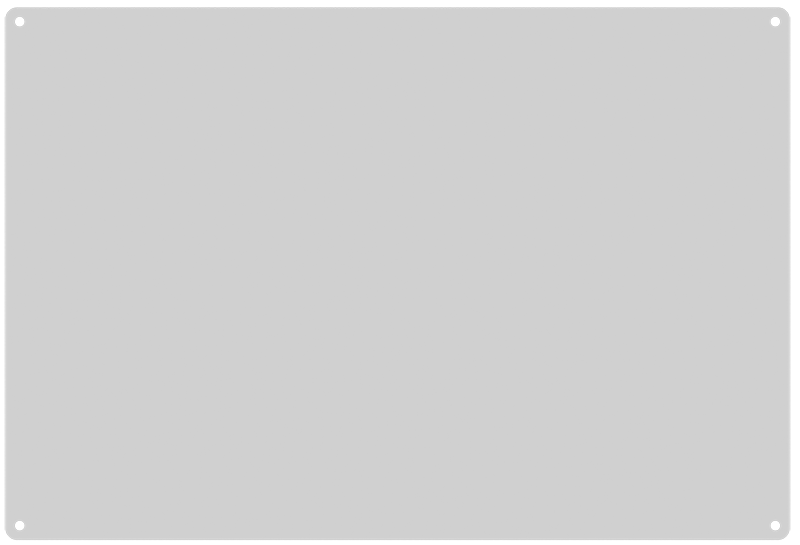

Droog uitwisbaar oppervlak Oppervlak dat met een whiteboardstift beschrijfbaar is. 276-7157-006 1 Dit Dry Erase Surface kan gemakkelijk opgaan in de wanden van de doos omdat het transparant is.

Let goed op de zijkanten van de doos of helemaal onderaan.		 Dit onderdeel bevindt zich onderin de opbergbak.

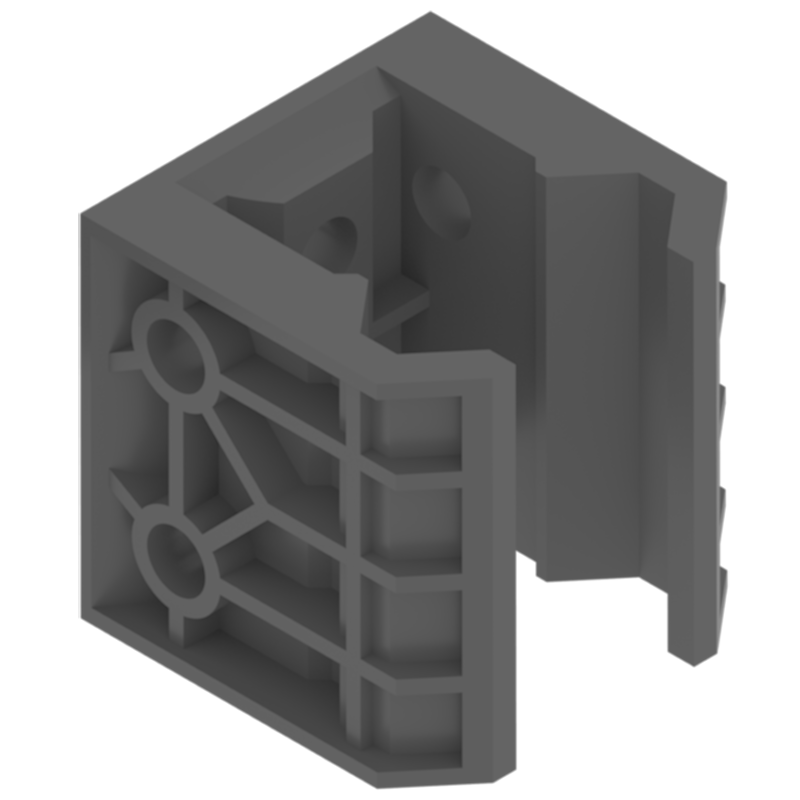

Robot Brain Mount-montage Montage van de robotbreinbevestiging. 276-7152-002 1 Wordt geleverd in 1 zak van 1 Dit onderdeel bevindt zich onderin de opbergbak.

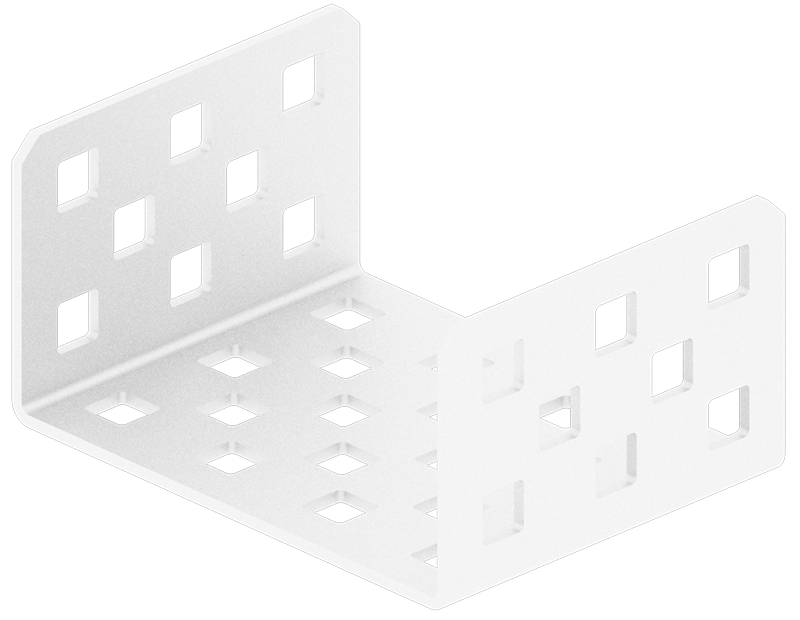

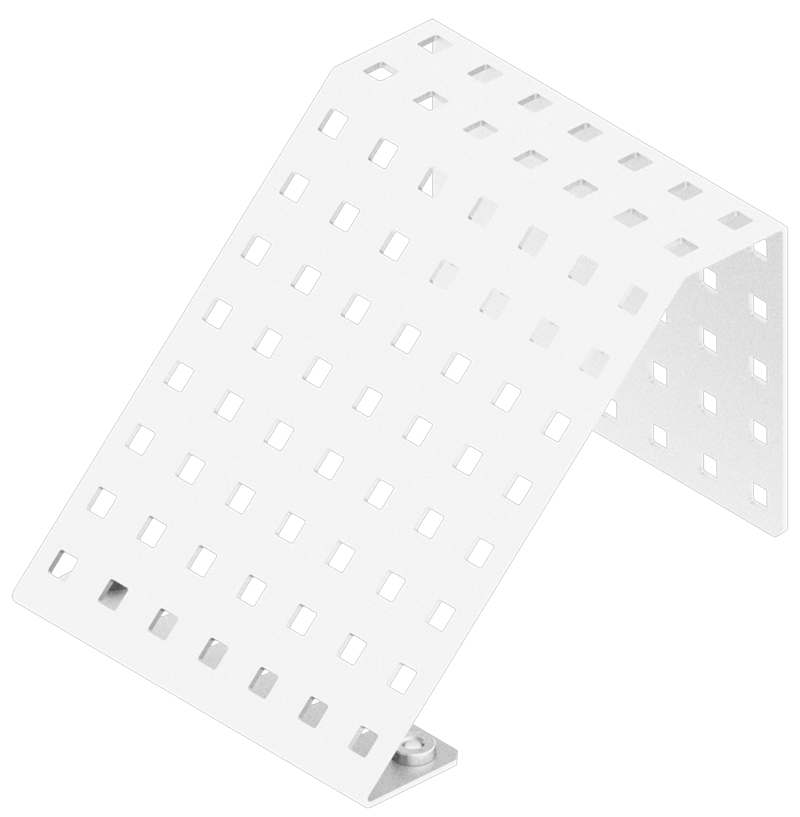

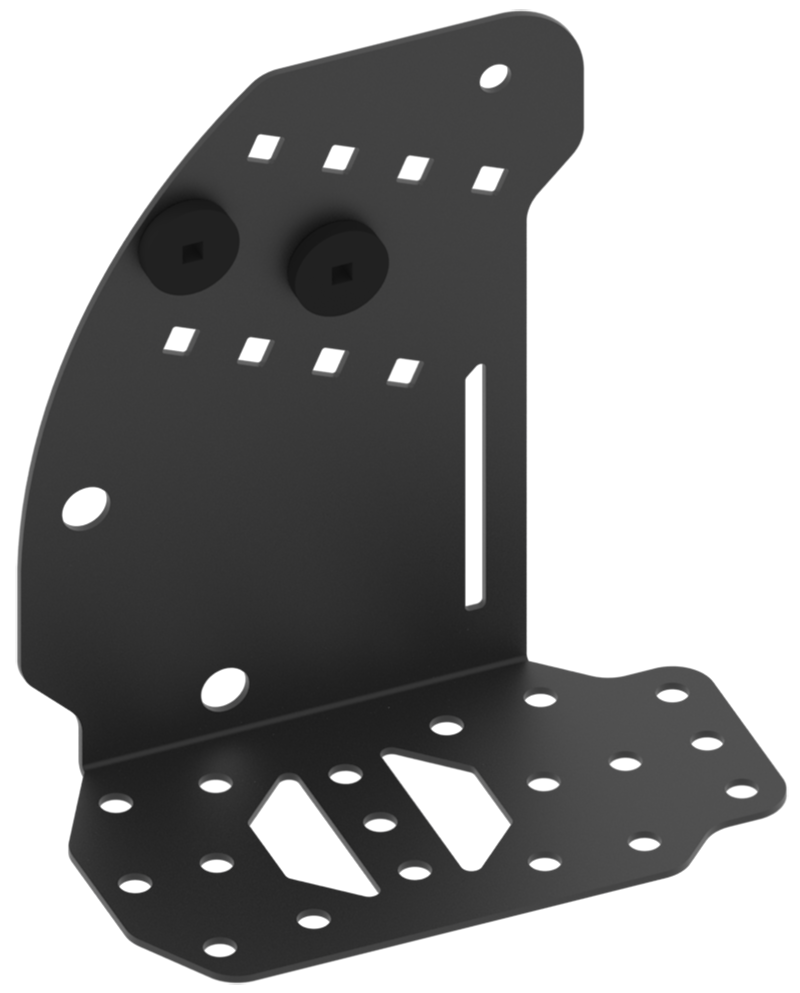

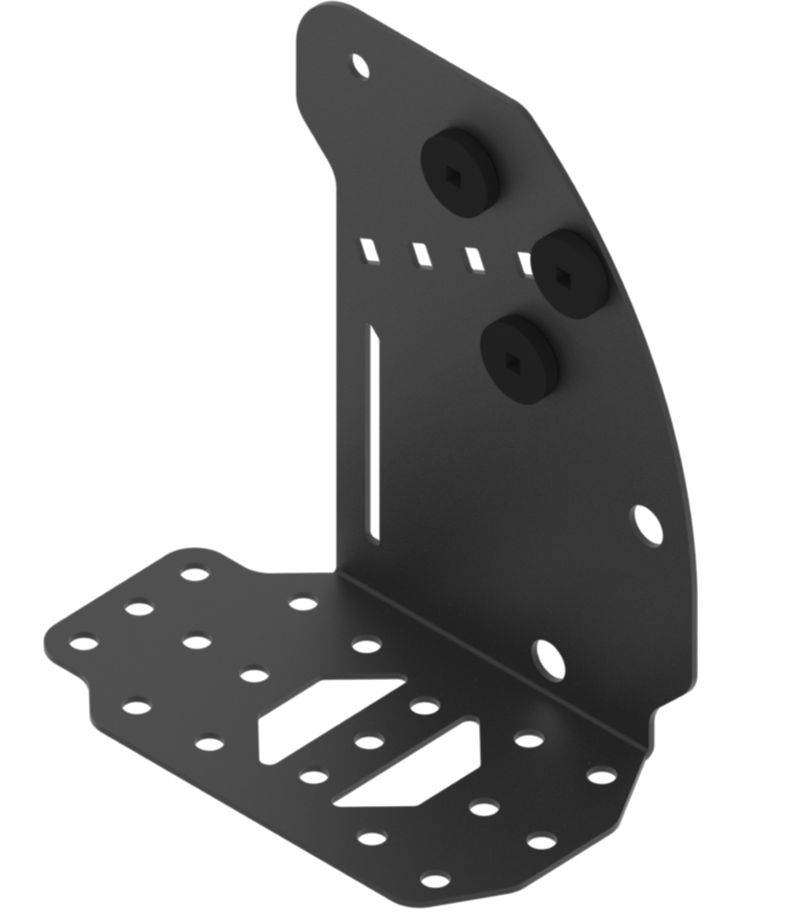

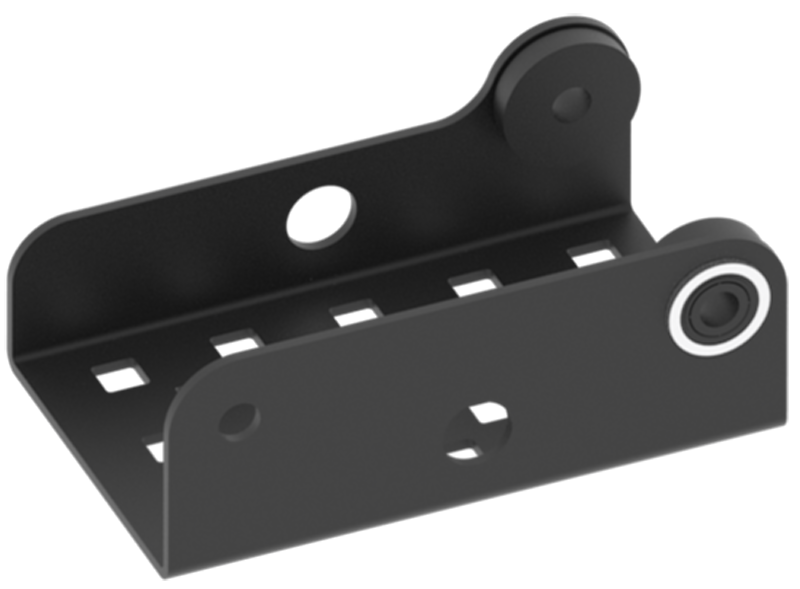

Beugel voor invoer-uitvoertransportband Invoer-uitvoer transportbandbeugel. 276-7153-001 8 Wordt geleverd in 1 zak van 8 Dit onderdeel bevindt zich onderin de opbergbak.

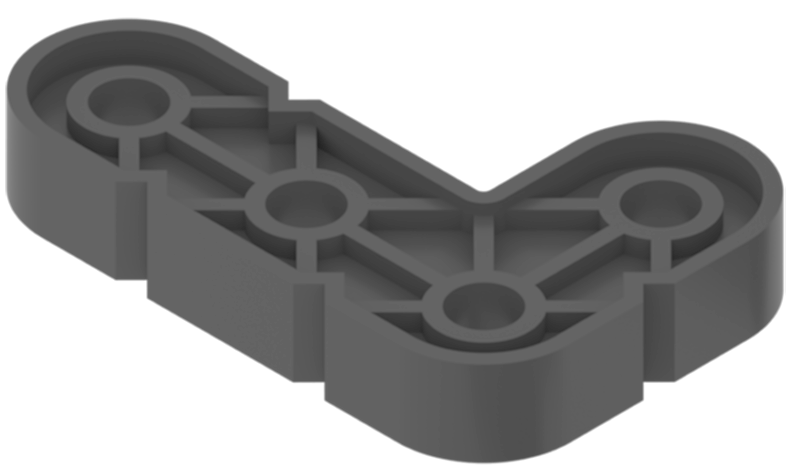

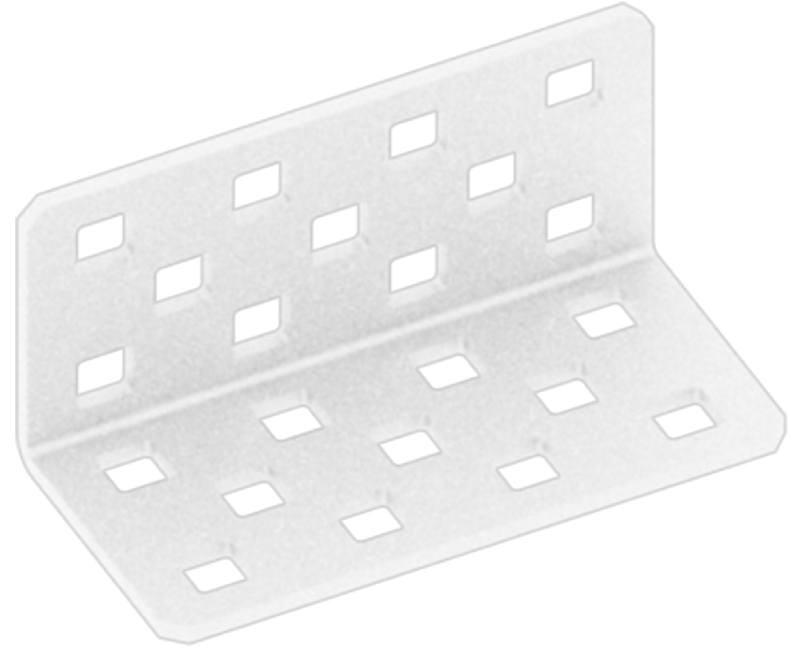

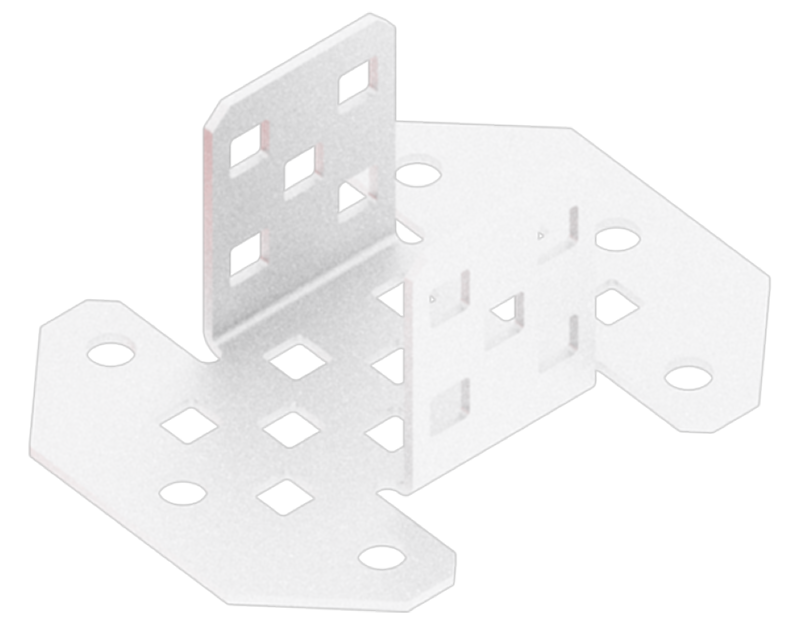

Hoekpaar kruisje Hoekkoppelingsstuk. 276-2578-001 8 Wordt geleverd in 1 zak van 8 Dit onderdeel bevindt zich onderin de opbergbak.

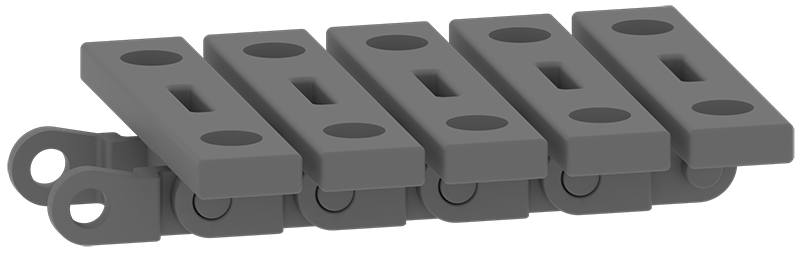

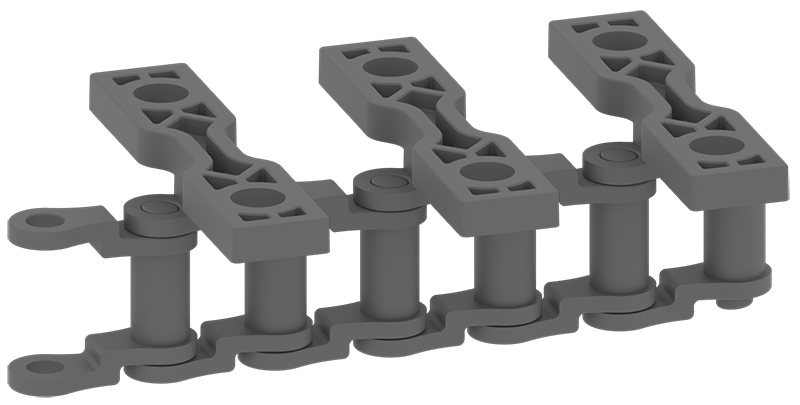

Transportketting met hoge sterkte Transportketting met hoge sterkte. 276-7141 6 kettingen Wordt geleverd in meerdere zakjes met 6 kettingen.

Voor Bin 1 is slechts één zak nodig.

De overige zakken worden in Bin 3 geplaatst.		 Dit onderdeel bevindt zich onderin de opbergbak.

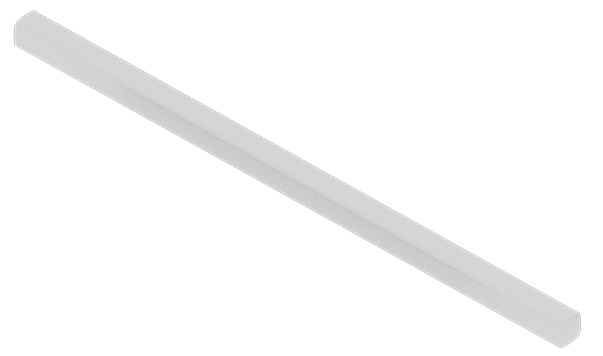

1x25 stalen staaf 1x25 stalen staaf. 275-1141-001 8 Wordt geleverd in 1 zak van 8 Dit onderdeel bevindt zich onderin de opbergbak.
30T Hoogwaardig tandwiel

Opmerking: Dit onderdeel wordt momenteel van groen naar rood omgezet.		 30T tandwiel met hoge sterkte. Zowel de oudere groene versie als de nieuwe rode versie worden getoond. Dit onderdeel wordt geleverd in een verpakking:
276-3880

Individueel onderdeelnummer:
276-2252-007		 4 Wordt geleverd in verpakkingen met 30 extra sterke tandwielen.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Slechts één van deze verpakkingen is nodig voor bak 1.

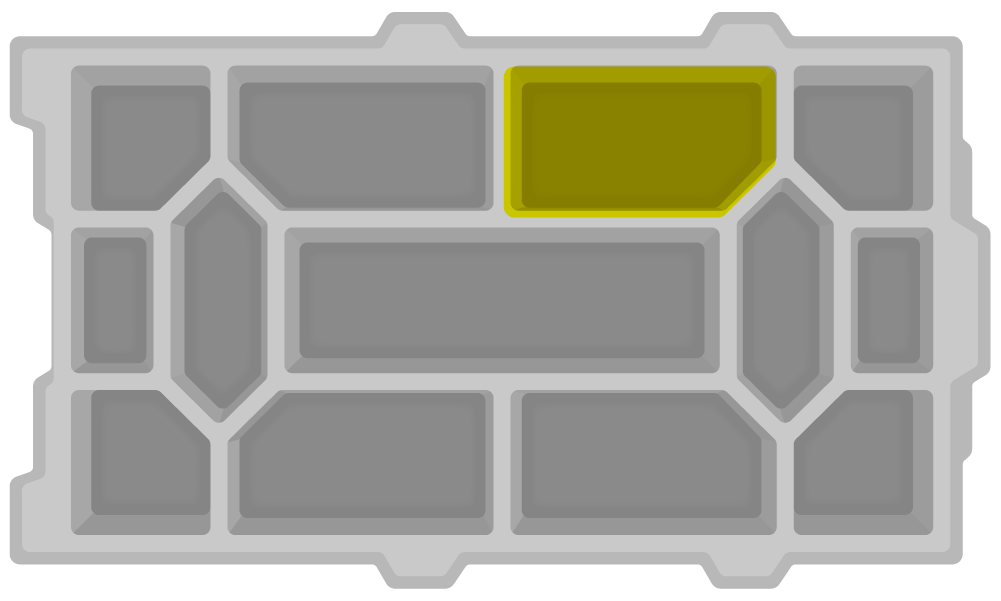

De overige verpakkingen gaan in bak 3.		 Dit onderdeel bevindt zich onderin de opbergbak.
Zeer sterke kettingbevestigingsset Bevestigingsset voor kettingen met hoge sterkte. 276-7578 6 schakels Wordt geleverd in meerdere zakjes met 6 schakels.

Voor Bin 1 is slechts één zak nodig.

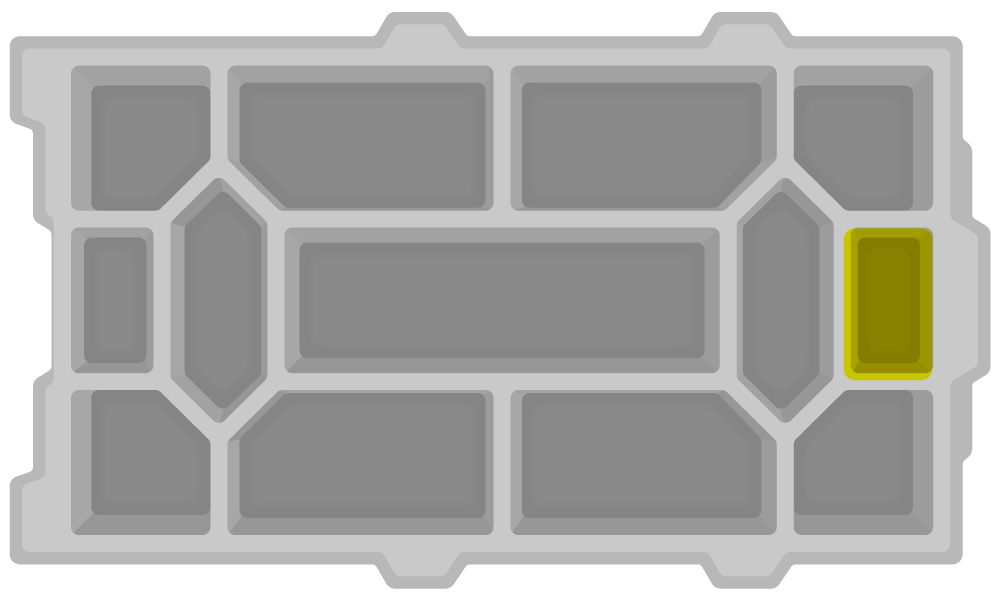

De overige zakken worden in Bin 3 geplaatst.		 Dit onderdeel bevindt zich onderin de opbergbak.


Zodra alle onderdelen uit de Workcell Kit in de basis van opslagbak 1 zijn geplaatst, ziet de basis er uit zoals op deze afbeelding.

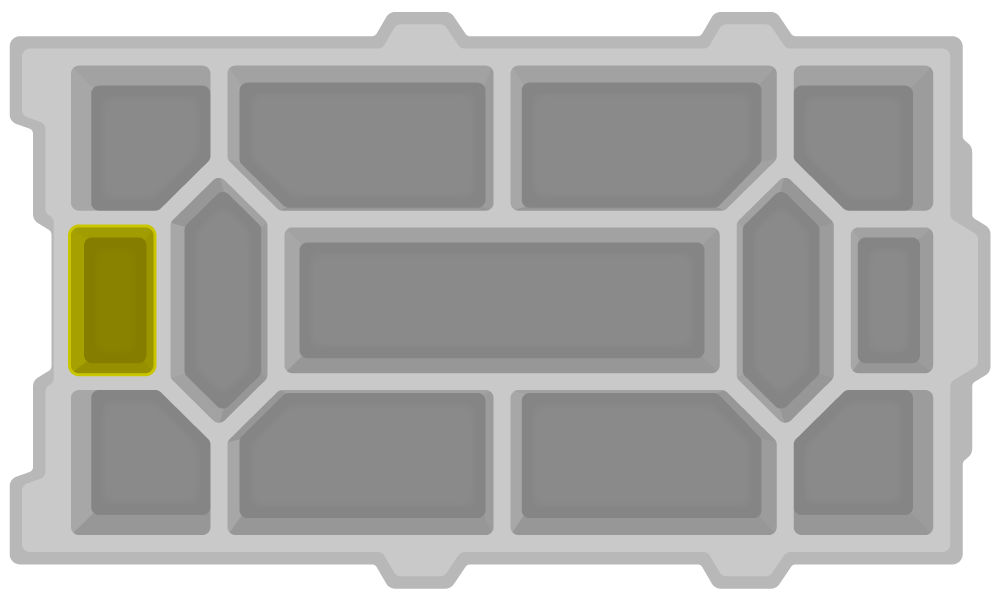

Bovenaanzicht van de bodem van opbergbak 1 om te illustreren hoe de onderdelen erin moeten worden verpakt.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
