Het in elkaar zetten van de VEX V5 Workcell is een leuke en leerzame bezigheid.

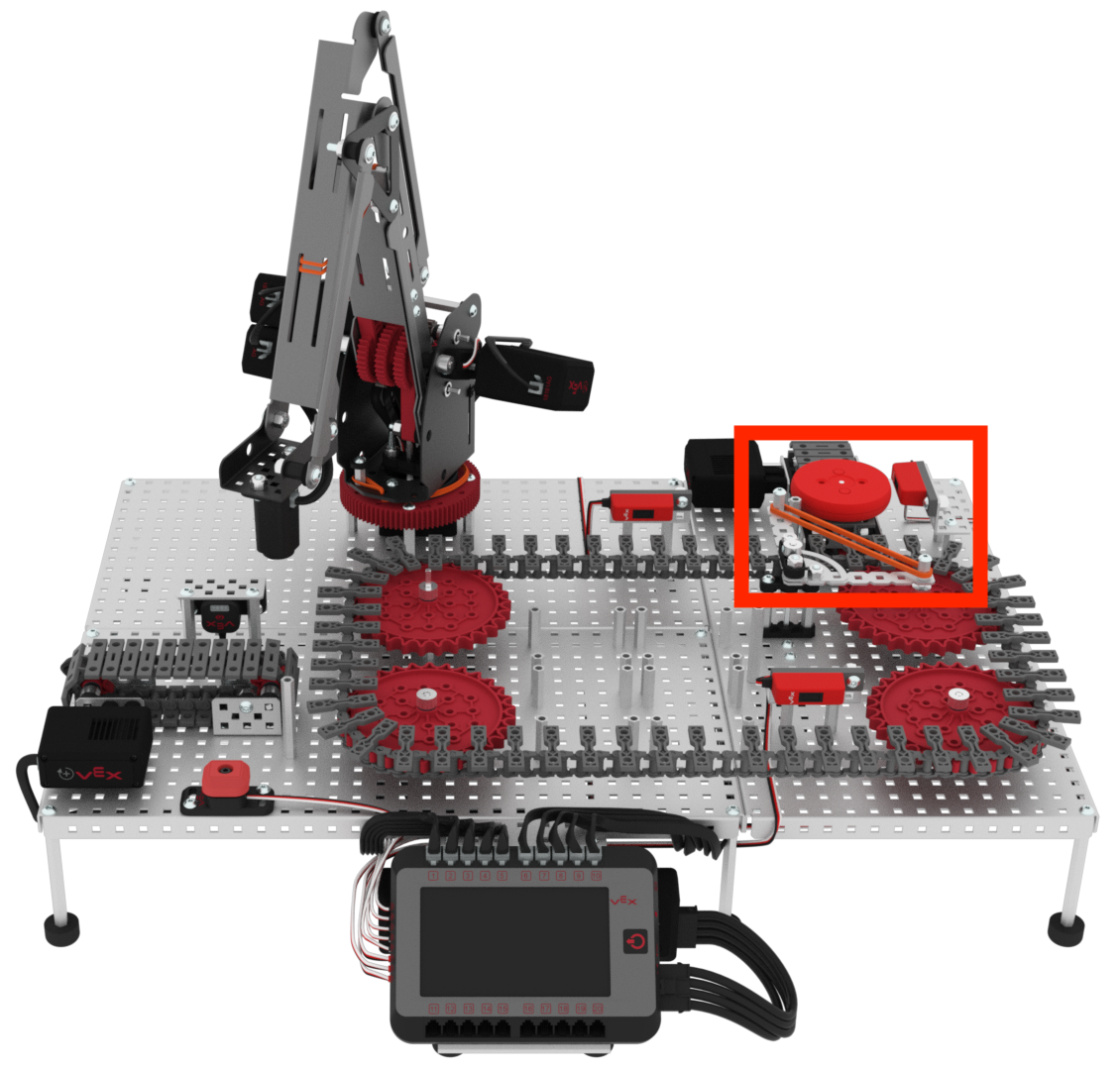

Schema van de V5-werkcelopstelling voor CTE (Career and Technical Education), met illustratie van de opstelling van componenten en verbindingen die nodig zijn voor een effectieve werking in een laboratoriumomgeving.

Schema van de opstelling van de V5-werkcel voor CTE (Career and Technical Education), met de opstelling van de componenten en verbindingen die nodig zijn voor de werking.

De bouwinstructies in het gedeelte Zoeken van de V5 Workcell STEM Labs bieden onderdelenlijsten en gedetailleerde illustraties om de leerling te begeleiden bij de montage.

Wat is V5-structuur?

De V5-structuur bestaat uit alle plastic en metalen onderdelen van de V5-werkcel die deel uitmaken van het platform, de beugels, de markerhouder, de robotarm en de connectoren die ze allemaal bij elkaar houden.

Schema van de V5-werkcelopstelling voor Lab 10, met illustratie van de indeling van componenten en verbindingen voor beroeps- en technisch onderwijs.

Tips en trucs bij het werken met de V5-structuur

Tabel met onderdeelnummers voor het instellen van de V5-werkcel in de context van beroeps- en technisch onderwijs (CTE), met weergave van verschillende componenten en hun bijbehorende identificatiegegevens.

De bouwinstructies in de V5 Workcell STEM Labs bevatten onderdeelnummers op de onderdelenlijst en op de gedetailleerde montage-illustraties. Dit kan ervoor zorgen dat de bouwer de juiste onderdelen gebruikt bij de montage, en kan ook aangeven hoeveel van een bepaald onderdeel nodig is. Het draagt bij aan het gemak van de montage door alle benodigde onderdelen te verzamelen voordat u aan een stap in de bouwinstructies begint.

Schema van de V5-werkcelopstelling voor CTE (Career and Technical Education), met de indeling van componenten en verbindingen voor optimale functionaliteit. Diagram van de opstelling van een V5-werkcel voor beroeps- en technisch onderwijs, met de componenten en hun opstelling voor optimale functionaliteit.

De VEX-gereedschappen die worden gebruikt om bevestigingsmiddelen vast te draaien, zijn onder andere sleutels, stersleutels en sterschroevendraaiers. De Star Drives zijn verkrijgbaar in twee maten. De T15 Star Drive is de grootste van de twee en wordt gebruikt met de schroeven uit de V5 Workcell Kit. De T8-steraandrijving is kleiner en wordt gebruikt om de stelschroeven in -asringenvast te draaien.

Close-up van een afstandsmoer die wordt gebruikt in de V5-werkcelopstelling voor beroeps- en technisch onderwijs. Hier ziet u het ontwerp en de functies voor montagedoeleinden.

Schroeven, afstandhoudersen moeren kunnen met de hand worden vastgedraaid om ze te verbinden. Er moeten echter sleutels en stersleutels worden gebruikt om deze bevestigingsmiddelen vast te draaien. Door V5-bevestigingsmiddelen te gebruiken, krijgt u meer informatie die u kan helpen bij het in elkaar zetten van uw bouwwerk.

Een gesleten schroef kan een probleem vormen tijdens de montage. Er zijn echter enkele tips voor het verwijderen gesleten V5-schroeven.

Afbeelding van verschillende motorinzetstukken voor de V5-werkcelopstelling in beroeps- en technisch onderwijs, ter illustratie van de verschillende typen en configuraties die beschikbaar zijn voor gebruik in roboticaprojecten.

Draai de schroeven in de V5 Smart Motor #8-32 schroefdraadbussenniet te vast. Hierdoor kunnen de inzetstukken beschadigd raken.

Diagram dat de juiste opstelling van een V5-werkcel illustreert, met nadruk op de gebieden waar u moet voorkomen dat onderdelen te strak worden aangedraaid, relevant voor beroeps- en technisch onderwijs.

Draai de Nylock-moeren op de draaipunten niet te . Te vast aandraaien zal ertoe leiden dat de verbinding van een draaipunt vastloopt en niet gemakkelijk draait.
