VEX GO is een eenvoudig bouwsysteem waarmee leerlingen in de groepen drie tot en met vijf vele educatieve projecten kunnen bouwen. De flexibiliteit en functionaliteit kunnen ook in hogere klassen worden gebruikt.

Een leerling werkt in een klaslokaal met VEX GO-onderdelen.

In dit artikel maak je kennis met de onderdelen waarmee je andere VEX GO-onderdelen met elkaar kunt verbinden.

Spelden

Pinnen zijn kleine plastic onderdelen die worden gebruikt om VEX GO-projecten te bouwen. Er zijn vier verschillende soorten pinnen: de rode pinnen, de groene pinnen, de roze pinnen en de grijze pinnen.

Rode spelden

Schematische weergave van een rood pinstuk, met pijlen die naar de flens en pinnen wijzen en deze markeren.

De rode pinnen zijn de meest gebruikte connector voor het VEX GO-systeem. Deze pinnen hebben twee ronde pinnen, gescheiden door een flens.

Schema van een rood pinstuk dat een groene balk met een witte plaat verbindt door de pinnen door de ronde gaten van de stukken te steken.

Met rode pinnen kunnen twee delen met ronde gaten met elkaar worden verbonden, zoals een groene balk met een witte plaat.

Groene spelden

Schematische weergave van een Green Pin-stuk, met een label waarop staat dat een van de pinnen twee keer zo lang is als die van een Red Pin.

Groene pinnen lijken veel op de rode pinnen. Eén kant van een groene pin heeft echter een pin die twee keer langer is dan een rode pin.

Schema van drie balkstukken die aan één groen pinstuk zijn bevestigd.

De langere pen maakt een verbinding mogelijk van twee niveaus plastic onderdelen aan de ene kant van de Groene Pin en één dikte van een plastic onderdeel aan de andere kant. Eén zijde van de Groene Pin kan bijvoorbeeld in een Zwarte Grote Beam worden gestoken. Aan de andere kant van de pin kan een Orange Beam worden gestoken. Vervolgens kan er een Pink Beam bovenop de Orange Beam worden geplaatst.

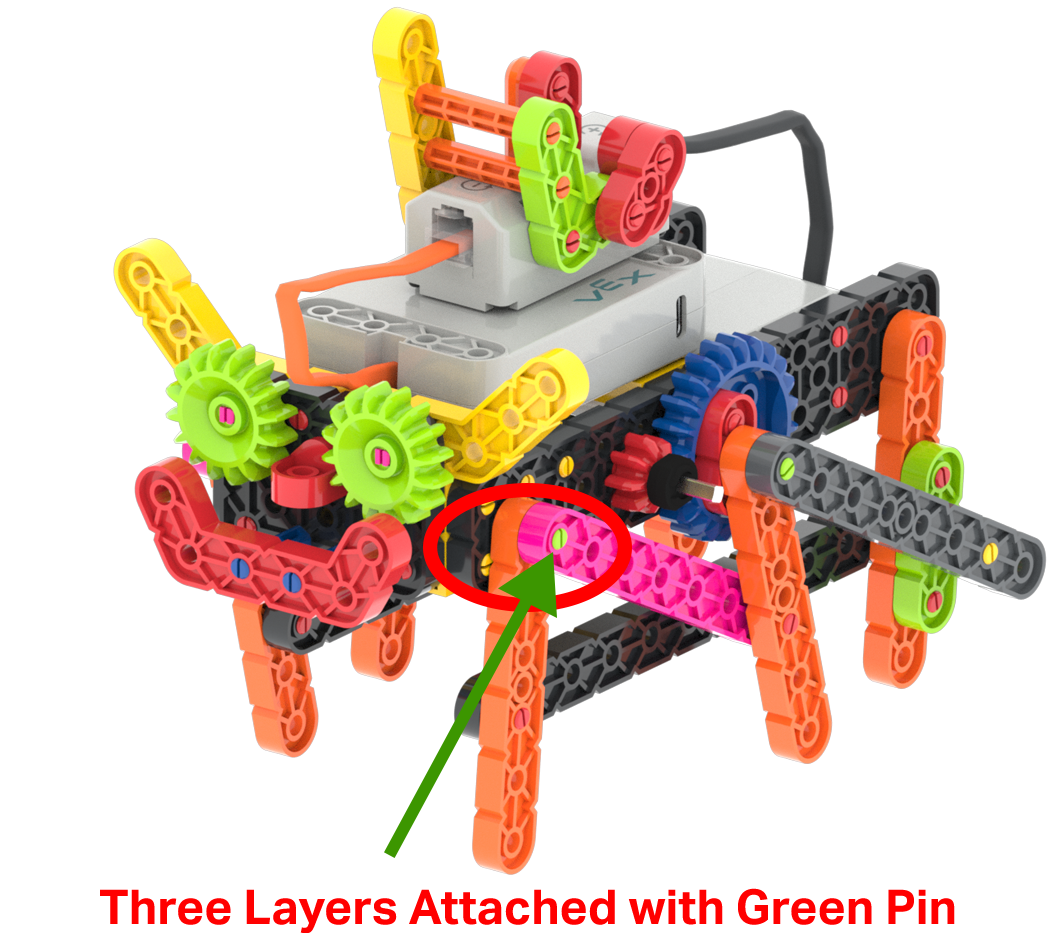

Schema van de VEX GO Crawler-constructie, waarbij één van de gewrichten is omcirkeld en waarbij is aangegeven dat het uit drie lagen onderdelen bestaat die met een groene pin zijn bevestigd.

Hierdoor kunnen alle drie de lagen met onderdelen aan elkaar worden bevestigd.

Roze spelden

Schematische weergave van een roze speldstuk, met labels die laten zien dat het een vierkant pinnetje heeft, een rond pinnetje en aan het uiteinde een dop.

Een Roze Pin heeft een aantal bijzondere eigenschappen. Er zit een dop op om te voorkomen dat hij door een rond gat glijdt. Het heeft een rond gedeelte waardoor het in een rond gat kan worden gestoken en het heeft een vierkante pin waarmee het in een vierkant gat kan worden gestoken.

Schema van een roze pin die door een blauwe straal in het vierkante gat van een blauw wiel wordt gestoken, waardoor deze op zijn plaats wordt gehouden zonder dat de rotatie ervan wordt beperkt.

Een roze pin kan bijvoorbeeld door een blauwe balk worden gestoken en de dop zorgt ervoor dat deze er niet doorheen gaat. Het ronde gedeelte van de Pink Pin past in het gat van de Blue Beam en de vierkante pin past in het vierkante gat van een Blue Gear, waardoor het tandwiel vrij kan draaien.

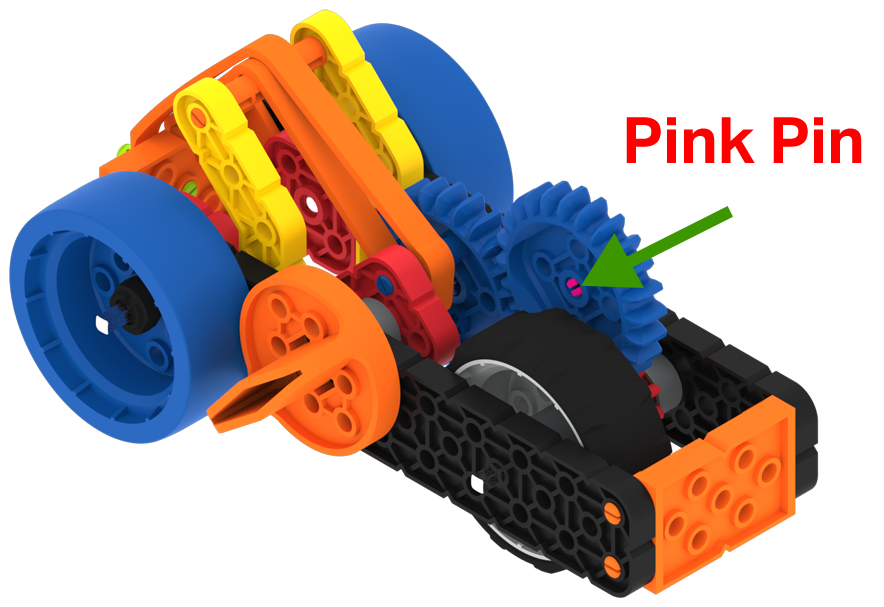

Schema van een VEX GO Super Car-constructie waarbij het roze pinstuk een blauw tandwiel vasthoudt dat wordt aangegeven door een pijl.

In het Supercar-project zorgt de Pink Pin ervoor dat de Blue Gear vrij kan draaien en zorgt voor een krachtoverdracht van de rubberen band naar het grijze wiel.

Grijze spelden

Schema van een Gray Pin-stuk, met labels die laten zien dat het een gedeelte heeft dat een vierkante pin is, een gedeelte dat een ronde pin is en dan een flens voor nog een vierkant pin-gedeelte.

Een grijze pin heeft een vierkante pin met een flens, vervolgens een rond gedeelte en een vierkante pin.

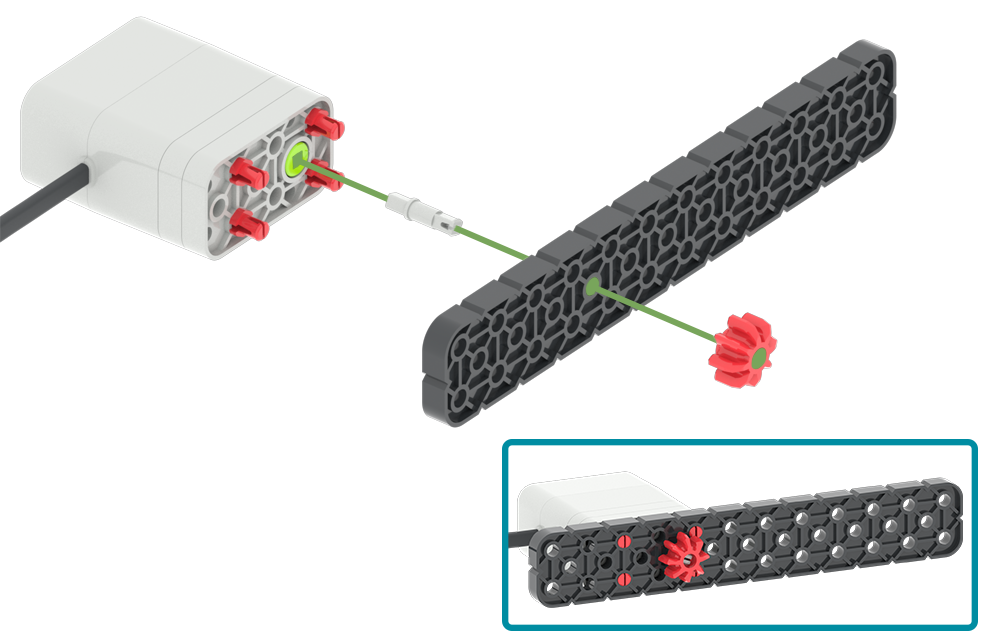

Schema van een grijze pin die door een grote zwarte balk wordt gestoken om een rood tandwiel met een motor te verbinden, terwijl de motor nog steeds het rode tandwiel kan laten draaien.

Dankzij de eigenschappen van de grijze pin kan deze in een motor of een knop worden gestoken, waardoor de pin gaat draaien. De Grijze Pin kan door een rond gat in een onderdeel gaan en vervolgens in het vierkante gat van een ander onderdeel.

De vierkante pin van een grijze pin met flens kan bijvoorbeeld in een motor worden gestoken en vervolgens door een zwarte grote balk. Aan de andere kant van de zwarte grote balk kan een rood tandwiel op de vierkante pin van de grijze pin worden gestoken. Hierdoor kan de motor het rode tandwiel laten draaien.

Standoffs

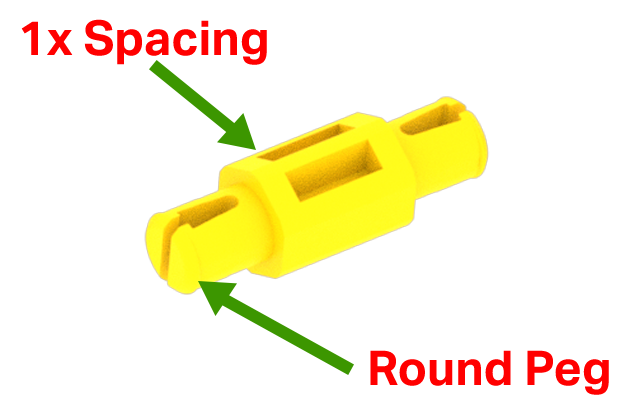

Schematische weergave van een geel afstandsstuk, met labels die aangeven dat het een ronde pen aan beide zijden van een afstandsstuk heeft dat net zo dik is als één plastic onderdeel.

Bij het bouwen van projecten met het VEX GO systeem is er soms meer ruimte nodig tussen de onderdelen. Afstandhouders zijn connectoren die dit mogelijk maken. Afstandhouders hebben een ronde pin aan elk uiteinde en een middengedeelte dat zorgt voor een afstand tussen de onderdelen.

Schema van alle Standoff-onderdelen in de VEX GO-kit.

Er zijn drie verschillende maten afstandhouders. Deze omvatten:

De gele afstandhouder heeft een afstand van één dikte van een plastic onderdeel.
De Blue Standoff heeft een afstand van twee diktes plastic onderdelen.
De Orange Standoff heeft een afstand van vier diktes plastic onderdelen.

Schema van een VEX GO-robotarm waarbij de afstandsstukken op de oogsensorbevestiging zijn gemarkeerd in een rode cirkel.

De afstand tussen de onderdelen kan erg belangrijk zijn voor uw project. U kunt bijvoorbeeld twee gele afstandhouders gebruiken tussen een gele hoekbalk en een gele connector. Hierdoor kunt u een oogsensor bevestigen, zodat deze in het midden van uw robotarmproject wordt gecentreerd.

Connectoren

Diagram dat het gebruik van connectoren illustreert om onderdelen parallel of in een hoek van 90 graden te verbinden.

Connectoren zijn zeer nuttige onderdelen. Hiermee kunt u twee delen met elkaar verbinden. Deze aansluitingen kunnen in een hoek van 90 graden ten opzichte van elkaar of parallel aan elkaar staan.

Schema van een geel verbindingsstuk, met labels die aangeven dat het twee ronde pinnen heeft die 90 graden ten opzichte van 5 ronde gaten zijn verschoven.

Connectoren hebben ronde gaten en pinnen.

90-graden connectoren

Schema van alle connectoronderdelen in de VEX GO Kit.

90 graden connectoren zijn verkrijgbaar in drie maten. Deze omvatten:

Rode connectoren hebben één pin en één gat. Hierdoor kunnen deze connectoren draaien.
Gele connectoren hebben vijf gaten en twee pinnen.
Blauwe connectoren hebben zes gaten en twee pinnen. Blauwe connectoren zijn één gat langer dan gele connectoren.

Diagram van gele connectoren die worden gebruikt om een VEX GO-build in een hoek van 90 graden aan een vierkant met veldtegels te bevestigen.

Het met elkaar verbinden van onderdelen onder een hoek van 90 graden is een zeer belangrijk kenmerk van het VEX GO-systeem. Er kunnen bijvoorbeeld twee gele connectoren worden gebruikt om een grijze grote balk in een hoek van 90 graden met een tegel te verbinden en zo een basis te maken voor uw robotarmproject.

Parallelle connectoren

Schema van beide Parallel Connector-onderdelen in de VEX GO Kit.

Parallelle connectoren zijn er in twee maten. Deze omvatten:

Groene connectoren hebben twee pinnen aan elke kant en twee gaten tussen de pinnen.
Oranje connectoren hebben twee pinnen aan elke kant en zeven gaten tussen de pinnen.

Schema van een VEX GO Super Car-constructie met de oranje connector die twee grote zwarte balken verbindt, gemarkeerd.

Parallelle connectoren kunnen erg handig zijn bij het bouwen van projecten met het VEX GO-systeem. U kunt bijvoorbeeld twee parallelle zwarte grote balken scheiden met een oranje connector bij het bouwen van uw Super Car-project.

Verbindingen maken tussen onderdelen met het VEX GO-systeem is leuk en gemakkelijk met behulp van pinnen, afstandhouders en connectoren. Ze zullen je helpen de fysieke verbinding tussen de onderdelen te maken, zodat je fantasie werkelijkheid wordt.
