Het VEX GO-bouwsysteem is een gemakkelijke en leuke manier om leerlingen in groep 3-5 veel educatieve projecten te laten bouwen. De flexibiliteit en functionaliteit kunnen ook in hogere klassen worden gebruikt.

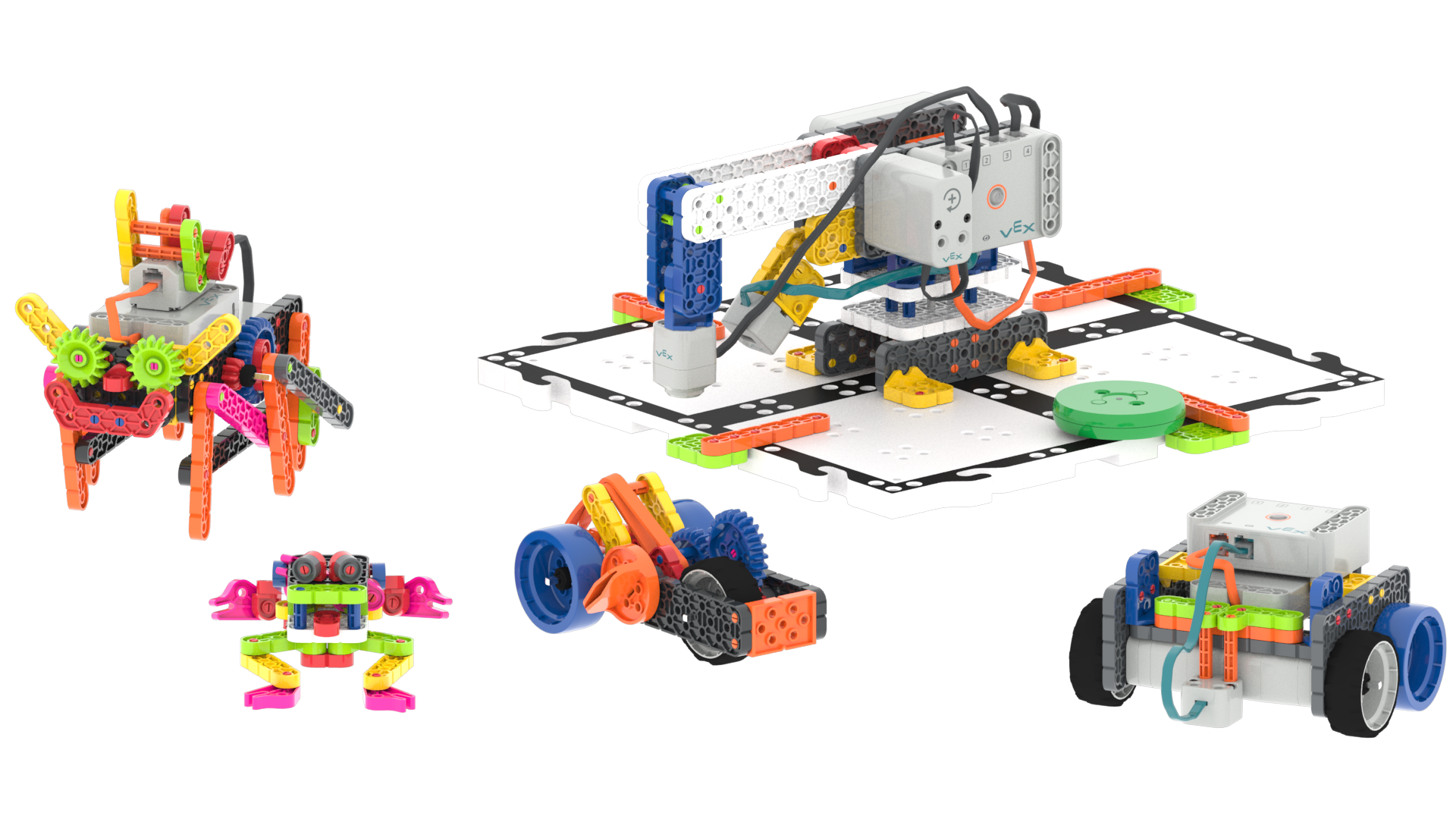

Diagram van verschillende VEX GO-constructies die zijn opgebouwd uit balken, platen en andere VEX GO-onderdelen.

In dit artikel maak je kennis met de onderdelen waarmee je VEX GO-projecten kunt bouwen.

Balken

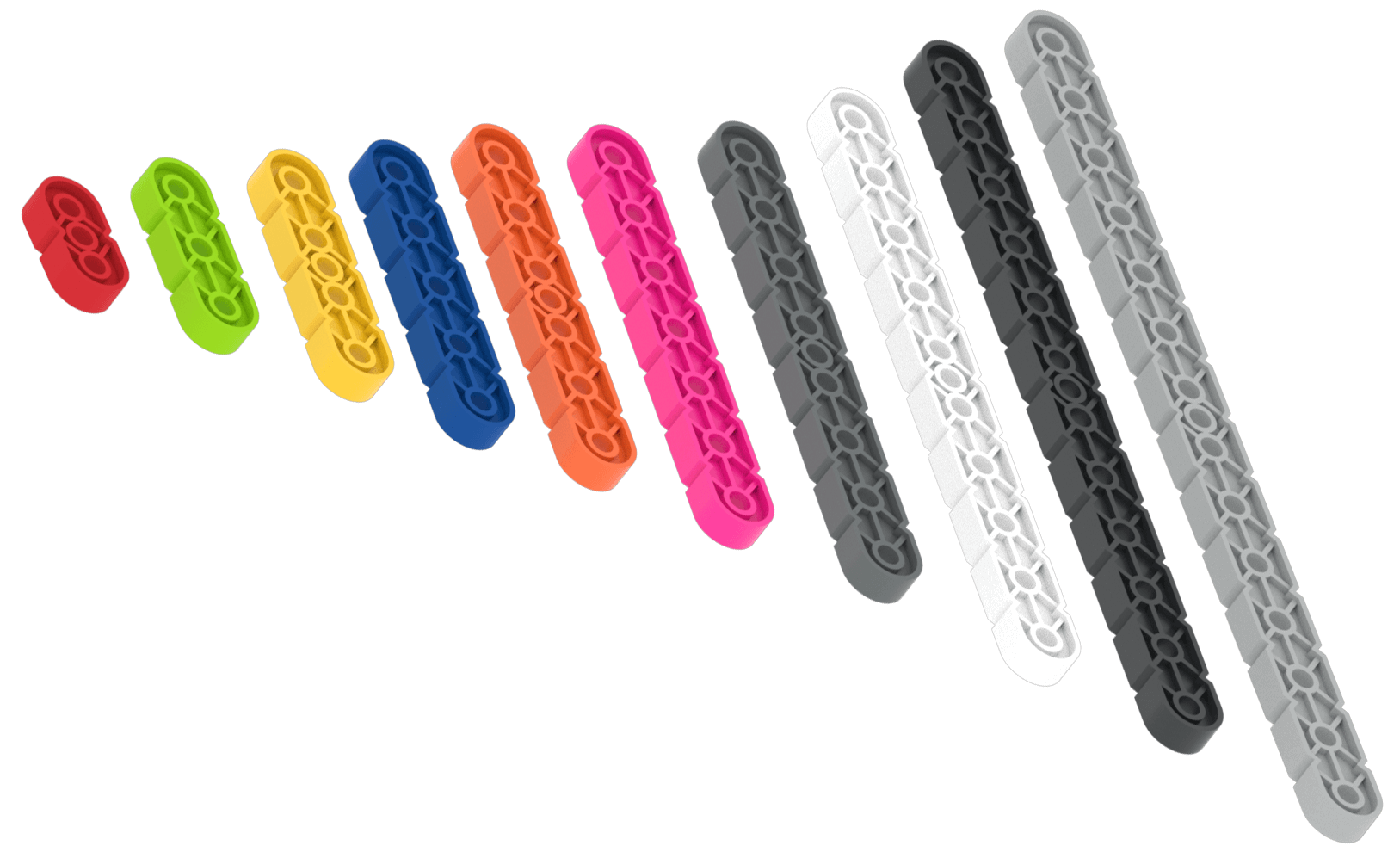

Schema van alle Beam-onderdelen in de VEX GO Kit.

Balken zijn kunststof onderdelen die één gat breed zijn. Hun lengte is te herkennen aan hun kleur en ze zijn verkrijgbaar in 10 verschillende lengtes.

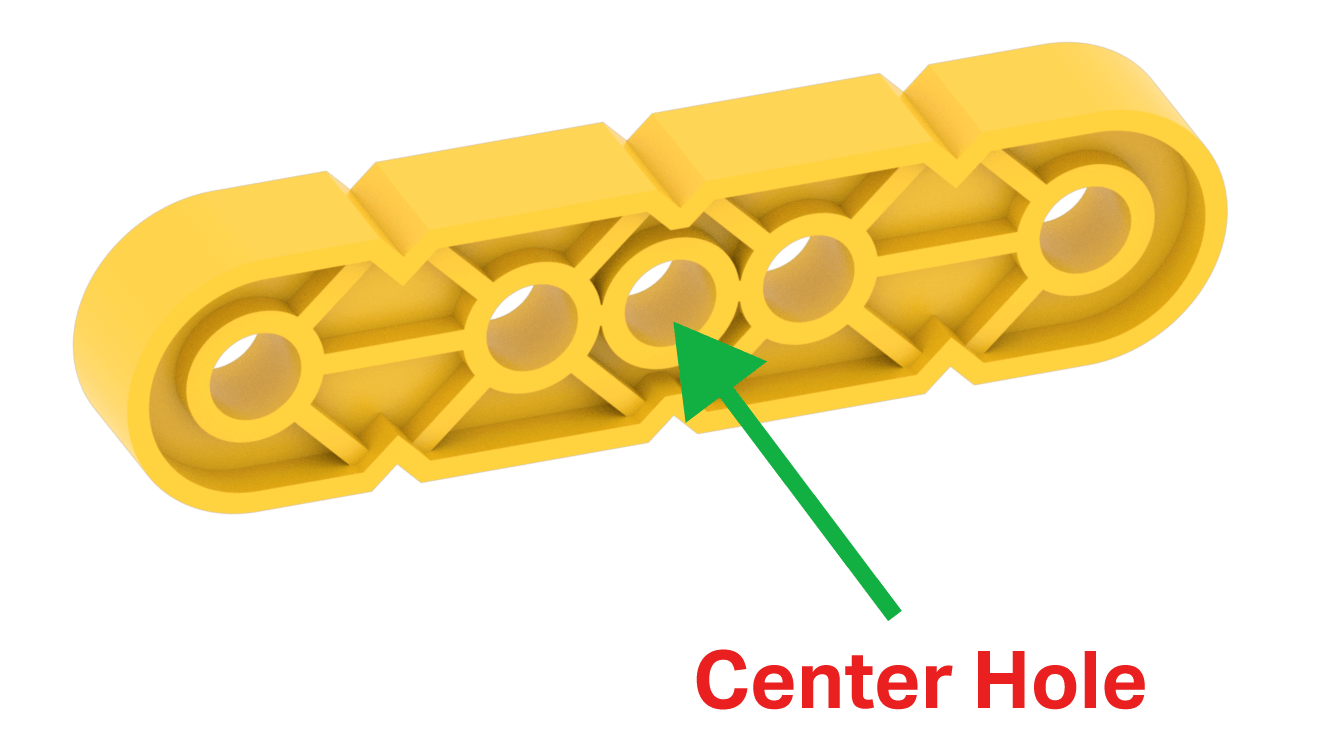

Schema van een gele balk, met een pijl die naar het middelste gat wijst en dit markeert.

Elk van de balken heeft een middengat waardoor een connector direct in het midden kan worden geplaatst. Middengaten bieden veel flexibiliteit bij het bouwen van een project.

Schematische weergave van de aanpassingsklauw met een label dat naar de trekhendel wijst en aangeeft dat het een roze balk is.

Balken zijn zeer nuttige bouwonderdelen. In het Adaptation Claw-project worden ze bijvoorbeeld voor een aantal dingen gebruikt. Een Pink Beam wordt gebruikt als trekhandgreep om de klauw te sluiten.

Hoekbalken

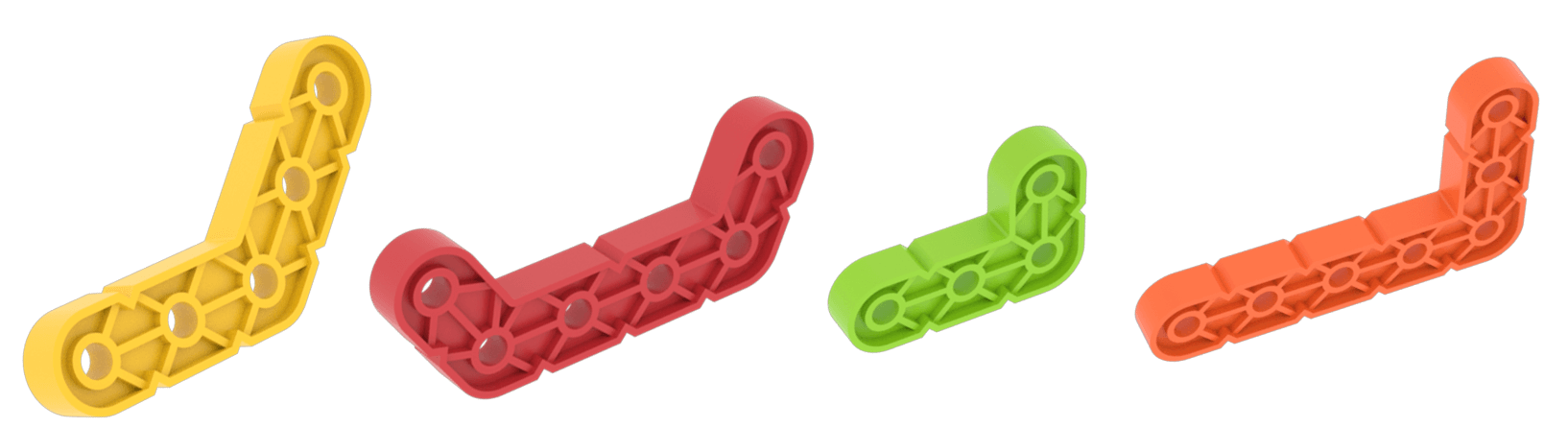

Schema van alle hoekbalkonderdelen in de VEX GO-kit.

Hoekbalken zijn balken die één gat breed zijn en een hoek hebben. Er zijn vier schuine balken, waaronder:

een Yellow Angle Beam met een hoek van 45 graden
een Red Angle Beam met aan elk uiteinde een hoek van 60 graden
een kleinere Green Angle Beam met een hoek van 90 graden
een grotere Orange Angle Beam met een hoek van 90 graden

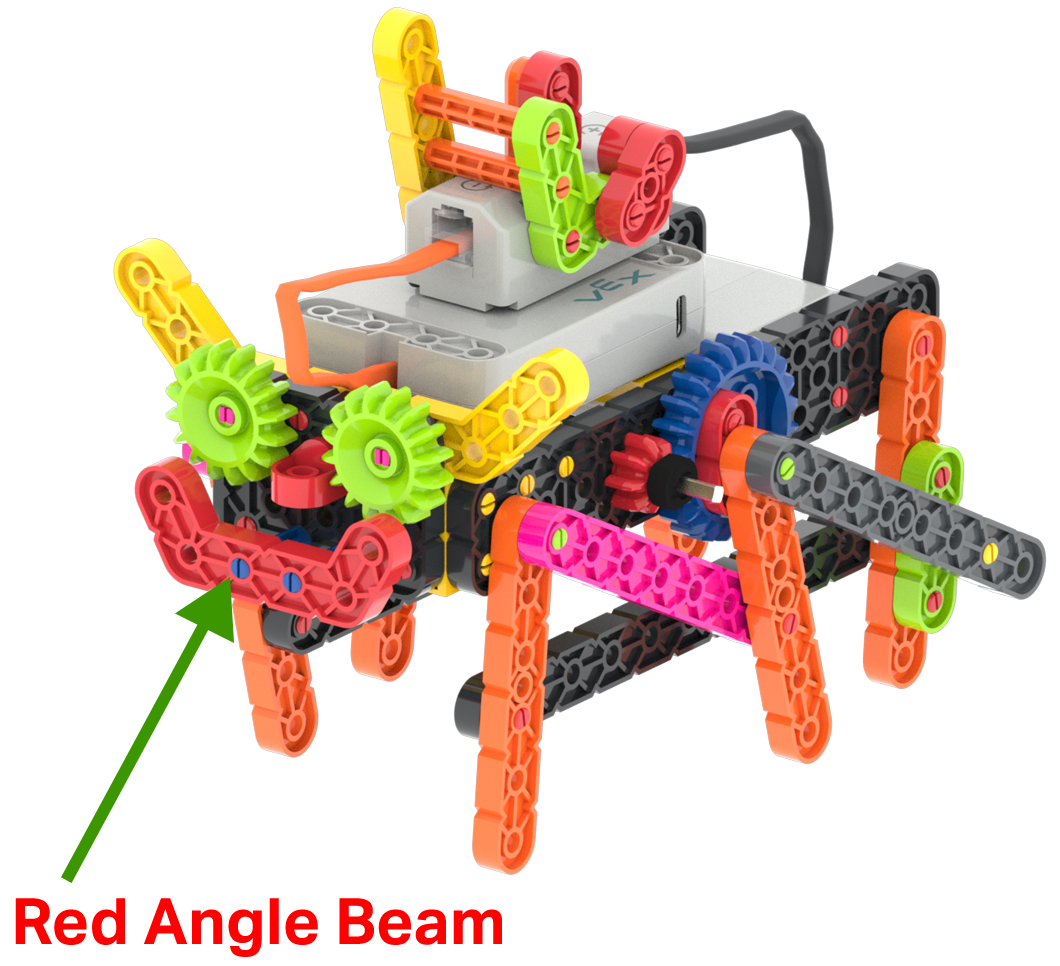

Schema van de VEX GO Crawler-bouw met een pijl die naar de mond wijst en het label 'Red Angle Beam' heeft.

Met hoekbalken kunnen projecten onder een hoek worden geplaatst. Dit is erg handig, ongeacht of uw project een groot deel onder een hoek moet plaatsen of een interessante toevoeging moet hebben. Bij het Crawler-project maakt een Red Angle Beam bijvoorbeeld een leuke mond voor de robot.

Grote balken

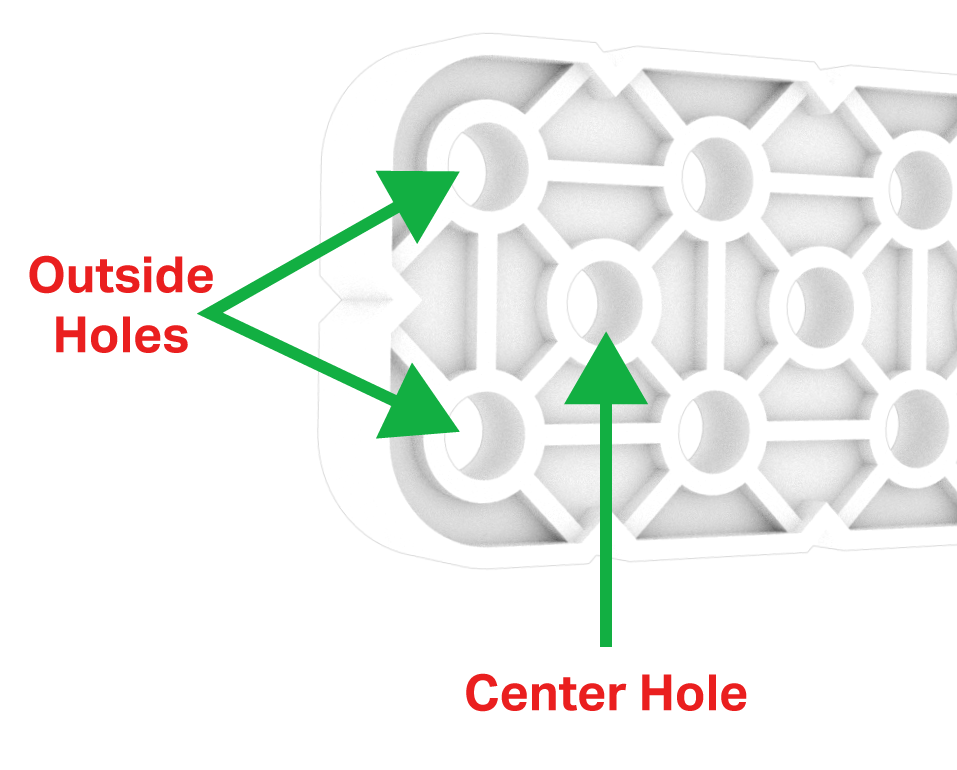

Schema van een groot wit balkstuk, met een pijl die naar de rijen gaten wijst en een middengat en buitenste gaten aangeeft.

Grote balken hebben een zeer handig gatenpatroon. Er zijn twee buitenste rijen gaten die op één lijn liggen met elkaar. Er is een middelste rij gaten die zich halverwege tussen elk van de buitenste gaten bevindt. Dit patroon maakt veel verschillende manieren mogelijk waarop grote balken aan andere onderdelen kunnen worden bevestigd.

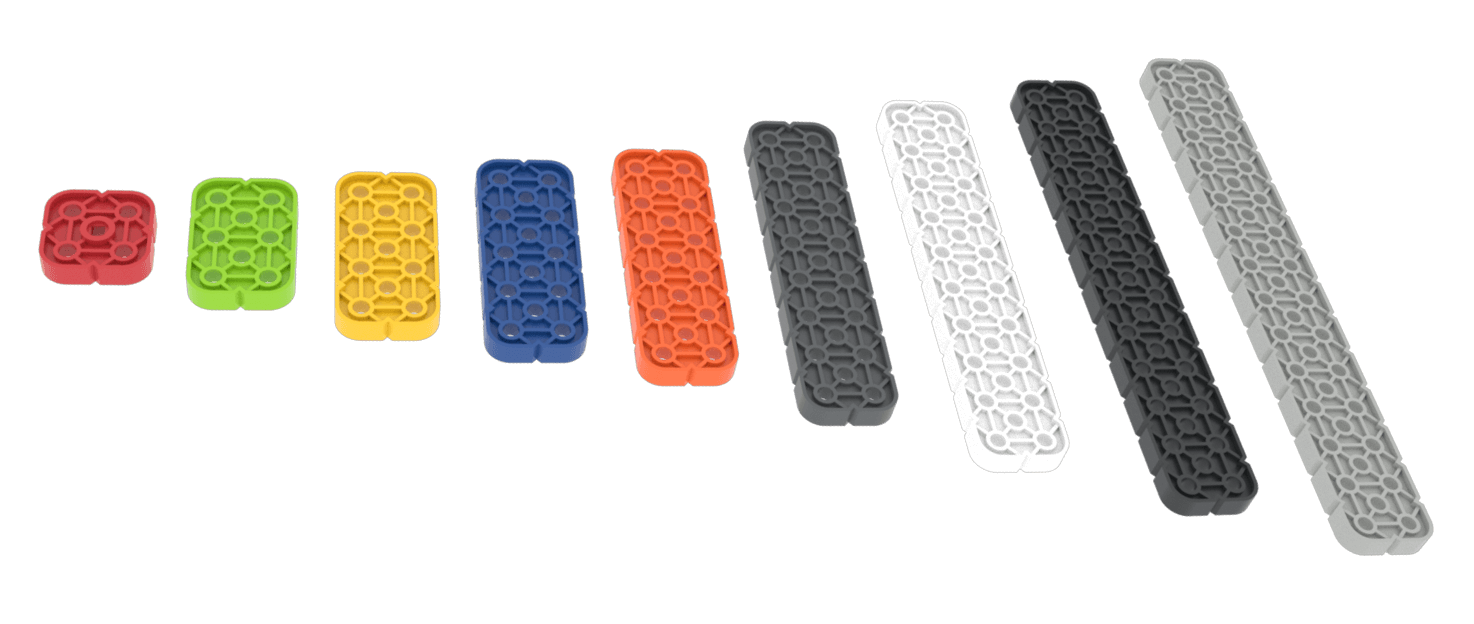

Schema van alle Large Beam-onderdelen in de VEX GO-kit.

Grote balkenlengtes zijn herkenbaar aan hun kleur en zijn verkrijgbaar in negen verschillende lengtes.

Rode vierkante balk

Schematische weergave van een rood vierkant balkstuk, met een pijl die naar het gat in het midden wijst en het gat markeert als een vierkant gat.

De Red Square Beam is een bijzondere grote balk. Het is twee gaten breed en twee gaten lang, waardoor het een vierkant onderdeel is. Het bijzondere aan de Red Square Beam is het middengat. Het middelste gat is een vierkant gat.

Door het vierkante gat kan een vierkante pen of schacht in het gat worden gestoken. De Rode Vierkante Balk zal gedwongen worden om te draaien wanneer de vierkante Pin/As gedwongen wordt om te draaien.

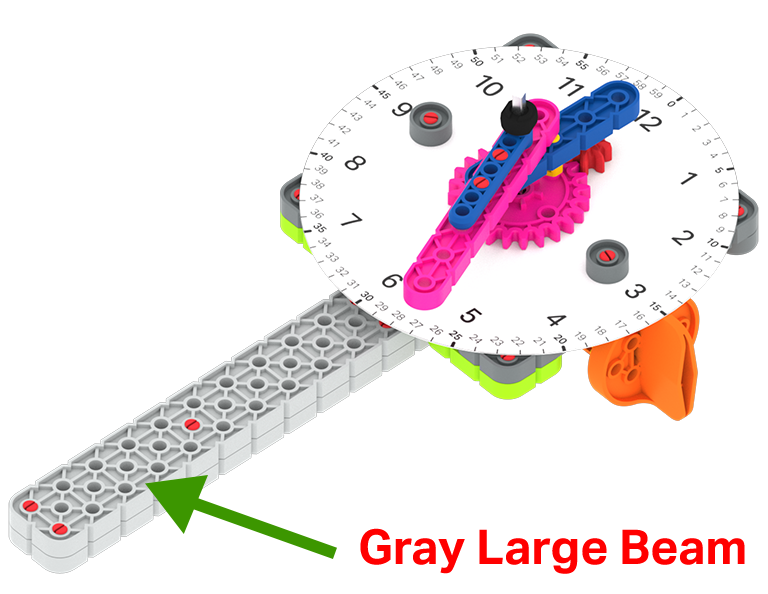

Schema van de VEX GO-klok met een pijl die naar de hendel wijst en het label 'Grijze Grote Balk'.

Grote balken worden in veel projecten als hoofdonderdeel gebruikt. In het Klokproject worden bijvoorbeeld twee Grijze Grote Balken gebruikt als handvat voor de klok.

Borden

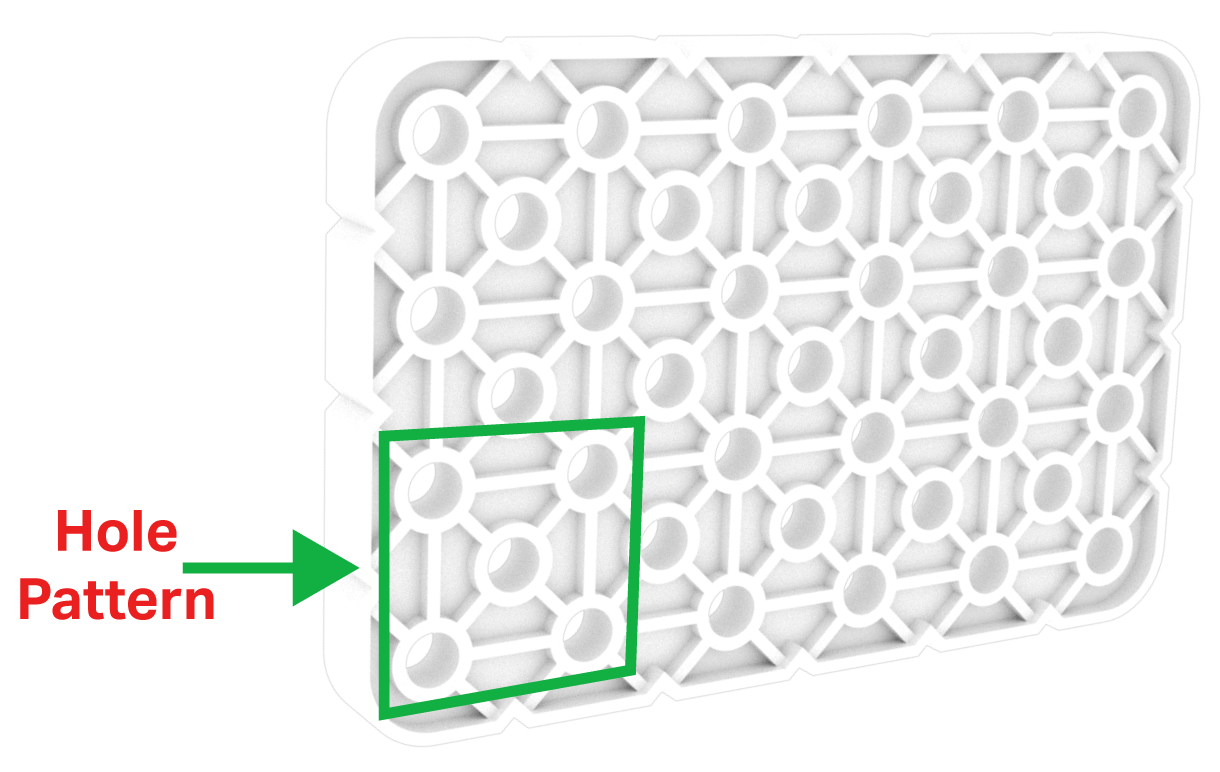

Schema van een groot wit plaatstuk, met een pijl die naar de afwisselende rijen gaten wijst en waarbij het gatenpatroon van de plaat is gemarkeerd als vergelijkbaar met het grote balkenpatroon.

Platen zijn de breedste van de plastic onderdelen en zijn verkrijgbaar in breedtes van drie gaten breed en vier gaten breed. Platen gebruiken hetzelfde gatenpatroon als grote balken.

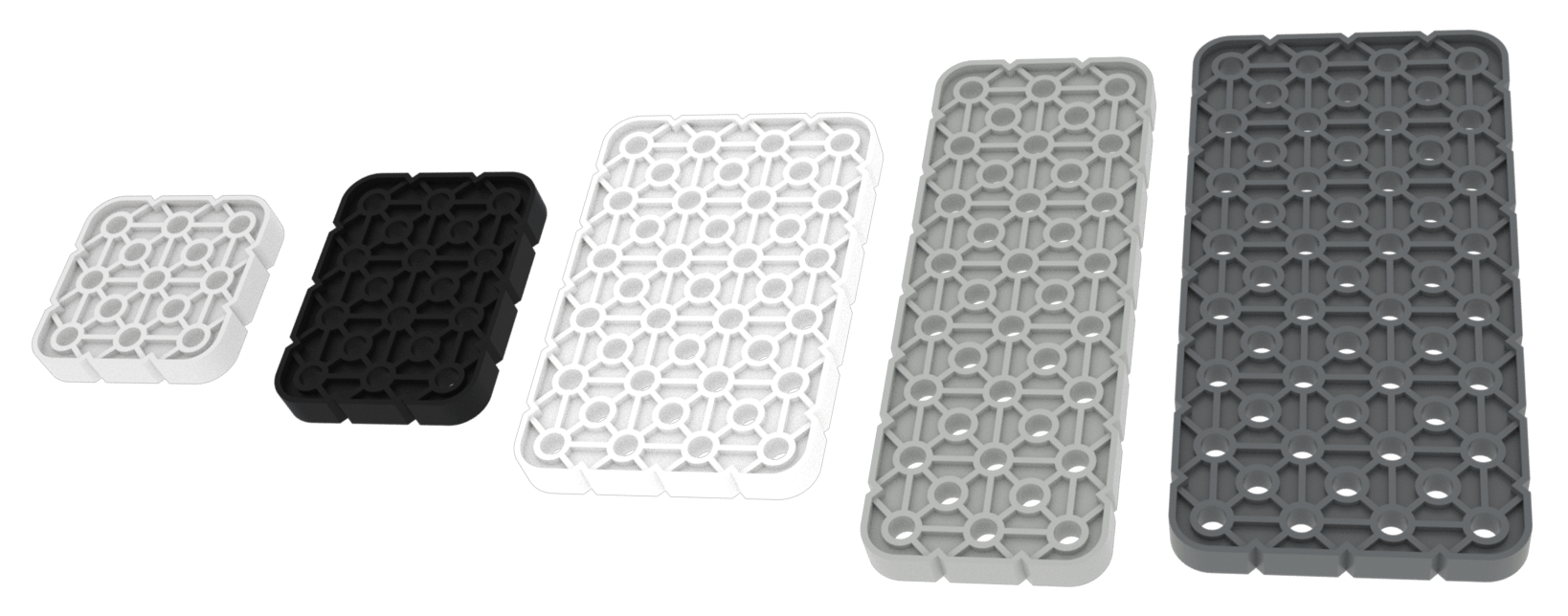

Schema van alle plaatonderdelen in de VEX GO Kit.

Borden zijn er in vijf verschillende lengtes. Hun verschillende lengtes worden geïdentificeerd door een kleur.

Schema van de bouw van de VEX GO-robotarm met pijlen die naar de zijkanten wijzen en die gemarkeerd zijn als donkergrijze plaatstukken.

Platen zijn erg handig bij bouwprojecten omdat ze veel gaten bieden om andere onderdelen met elkaar te verbinden. In het Robotarm-project bieden twee donkergrijze platen bijvoorbeeld veel gaten om de andere onderdelen te bevestigen.

Balken, hoekbalken, grote balken en platen zijn de onderdelen in het VEX GO-systeem waarmee u uw project van de verbeelding naar de werkelijkheid kunt brengen.
