Uw eigen onderdelen maken voor VEX IQ

VEX IQ-compatibele onderdelen maken met behulp van 3D-afdruktechnologie

Ingenieurs en ontwerpers bij VEX Robotics gebruiken vaak 3D-printtechnologie om onze producten te prototypen, testen, verfijnen en te herhalen voordat ze worden vrijgegeven. Met 3D-printtechnologie kunnen computermodellen snel worden omgezet in echte prototypes. We zijn verheugd om de wens van onze gemeenschap te ondersteunen om de VEX IQ-ervaring aan te passen en uit te breiden door het gebruik van op maat gemaakte 3D-geprinte elementen.

Om een positieve 3D-printervaring te garanderen, hebben we een paar handige tips verzameld die uw 3D-geprinte onderdelen helpen om correct te communiceren met het VEX IQ-systeem.

3D-afdrukbot

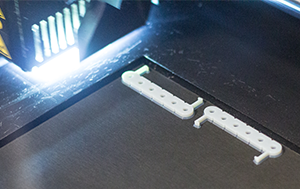

Maak je eigen VEX IQ-compatibele onderdelen, zoals een aangepaste mobiele telefoonstandaard, met behulp van je 3D-printer!

Gebruik de juiste onderdeelafmetingen

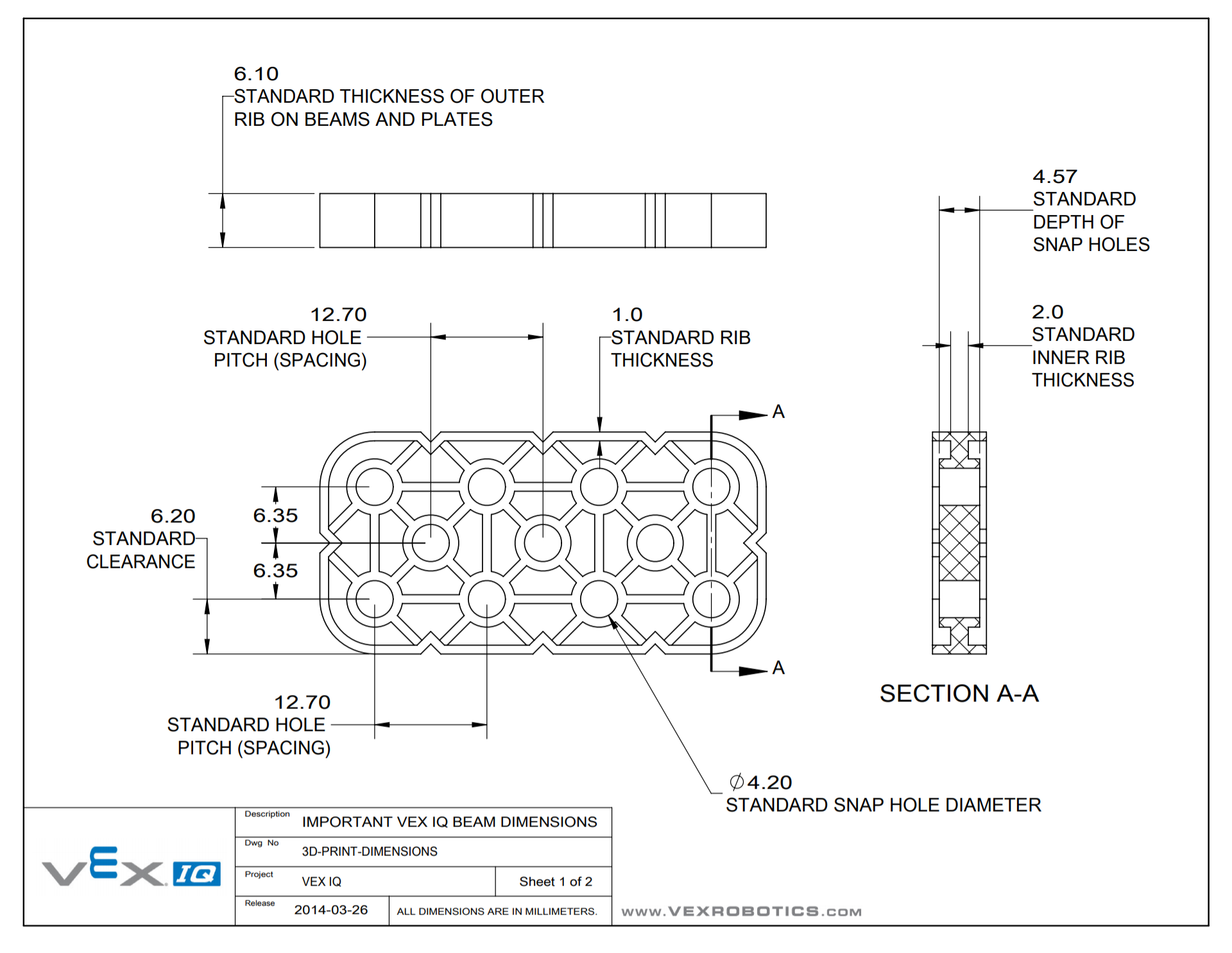

Gebruik deze specificatietekening om de kritische afmetingen van het VEX IQ-systeem te begrijpen.

Alle VEX IQ-onderdelen gebruiken dezelfde afstand van 12,70 mm (1/2 inch) en een vierkante as van 3,18 mm (1/8 inch) als VEX EDR. De specificatietekening (PDF) aan de linkerkant toont de belangrijke afmetingen waarmee rekening moet worden gehouden voor liggers, gaten en onderdelen die interface met assen.

Houd er rekening mee dat er een grote verscheidenheid aan 3D-printertypen, materialen en precisieniveaus is en dat u mogelijk de parameters van uw specifieke 3D-printer moet aanpassen om uw gepersonaliseerde onderdeel goed te laten passen bij het VEX IQ-systeem. Als uw 3D-printer niet in staat is om in hoge resolutie af te drukken, kan het handig zijn om de gaten van 4,2 mm iets kleiner af te drukken en een boor van 4,2 mm te gebruiken om ze schoon te maken.

Begrijp de beperkingen van 3D-printtechnologie

Alle 3D-printers werken net iets anders, dus vergeet niet voldoende proefafdrukken te maken!

We raden u ten zeerste aan om geen 3D-afdrukken te maken van onderdelen die snapgeometrie bevatten, zoals connectorpinnen, afstandhouders en hoekconnectoren. Het is erg moeilijk om via 3D-printen een klikgeometrie te reproduceren die zowel de noodzakelijke precisie bereikt om een nauwsluitende verbinding te hebben als duurzaam genoeg te blijven om niet te breken bij het eerste of tweede gebruik. We raden aan dat alle 3D-geprinte VEX IQ-compatibele onderdelen worden ontworpen met alleen gaten, om te worden gemonteerd met behulp van bestaande VEX IQ-connectorpinnen, afstandhouders en/of hoekconnectoren.

3D print deel 2

Volg zoals altijd alle richtlijnen en procedures voor uw specifieke 3D-printermodel.

Deel je creaties

Heeft u vragen over het gebruik van een specifiek model 3D-printer? Heb je een cool VEX IQ-compatibel element gemaakt? Op zoek naar leuke ideeën voor mogelijke onderdelen om op je 3D-printer te maken? Laat het de gemeenschap weten via het VEX IQ Forum!

De kleine lettertjes

VEX IQ CAD-modellen en 3D-printspecificaties worden vrij beschikbaar gesteld voor persoonlijk en educatief gebruik. Commercieel gebruik van 3D-geprinte VEX IQ-onderdelen is ten strengste verboden. Het gebruik van aangepaste componenten op een VEX IQ-robotontwerp kan onverwacht gedrag veroorzaken waarvoor VEX Robotics niet verantwoordelijk is. Onderdelen die zijn gemaakt met behulp van 3D-printtechnologie komen niet in aanmerking voor gebruik in de VEX IQ Challenge.
