VEX IQ gebruiken (2e generatie)? Zie dit artikel.
Wanneer u begint met programmeren met VEXcode IQ, verschijnen blokken uit de categorie Aandrijflijn pas in de Toolbox als er een Aandrijflijn is geconfigureerd.
Per project kunt u slechts één Drivetrain configureren.
Als u een aandrijflijn zonder gyrosensor configureert, zie dit artikel
Een aandrijflijn toevoegen
Om een aandrijflijn te configureren, selecteert u het pictogram Apparaten om het venster Apparaten te openen.

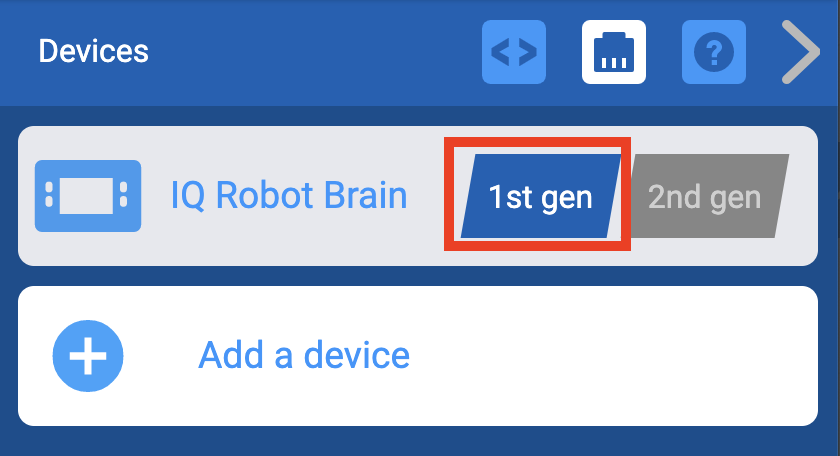

Selecteer de generatie waarmee u werkt.
Selecteer 'Een apparaat toevoegen'.

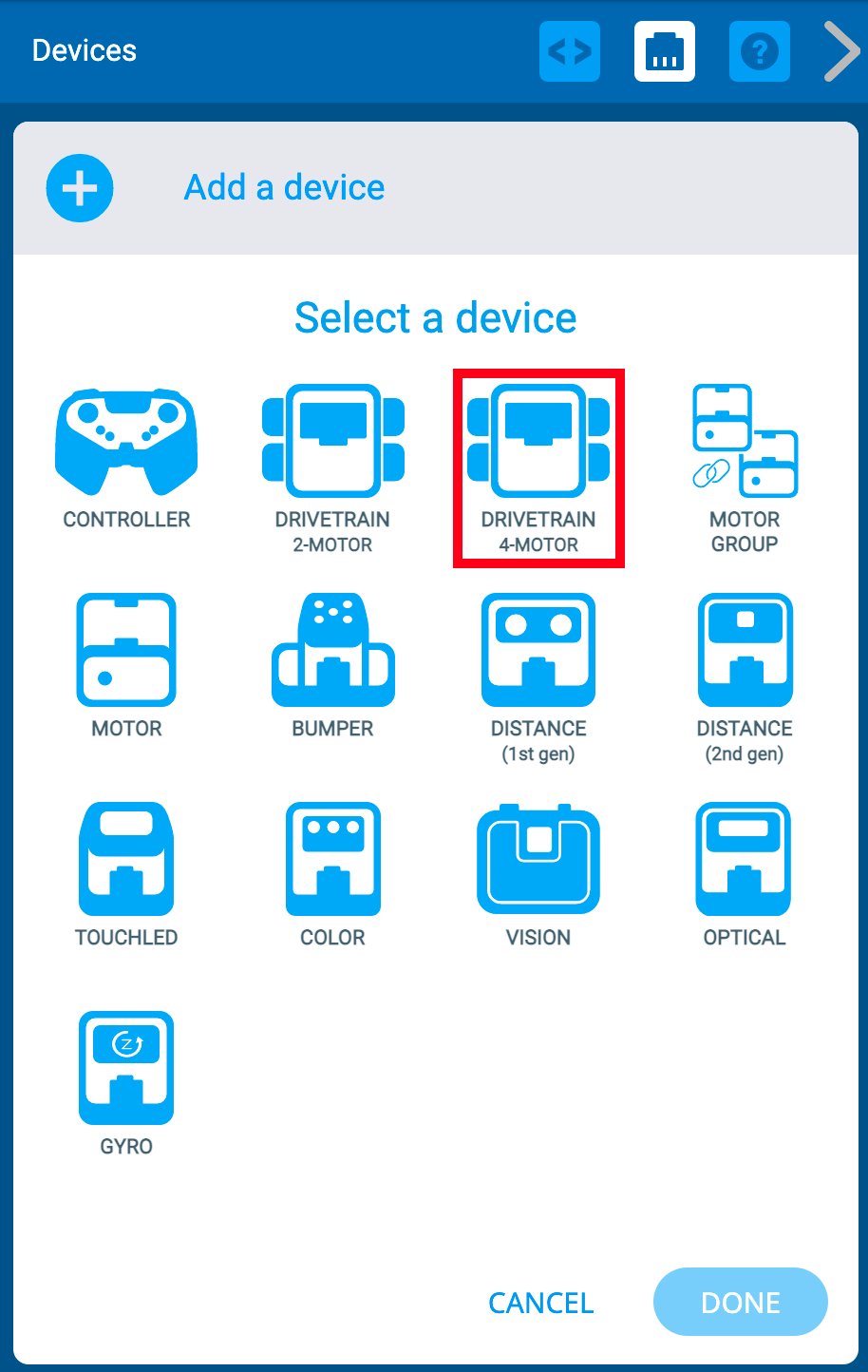

Selecteer 'Aandrijflijn 4-motor'.
Opmerking: Om een aandrijflijn met 2 motoren te configureren, zie dit artikel.

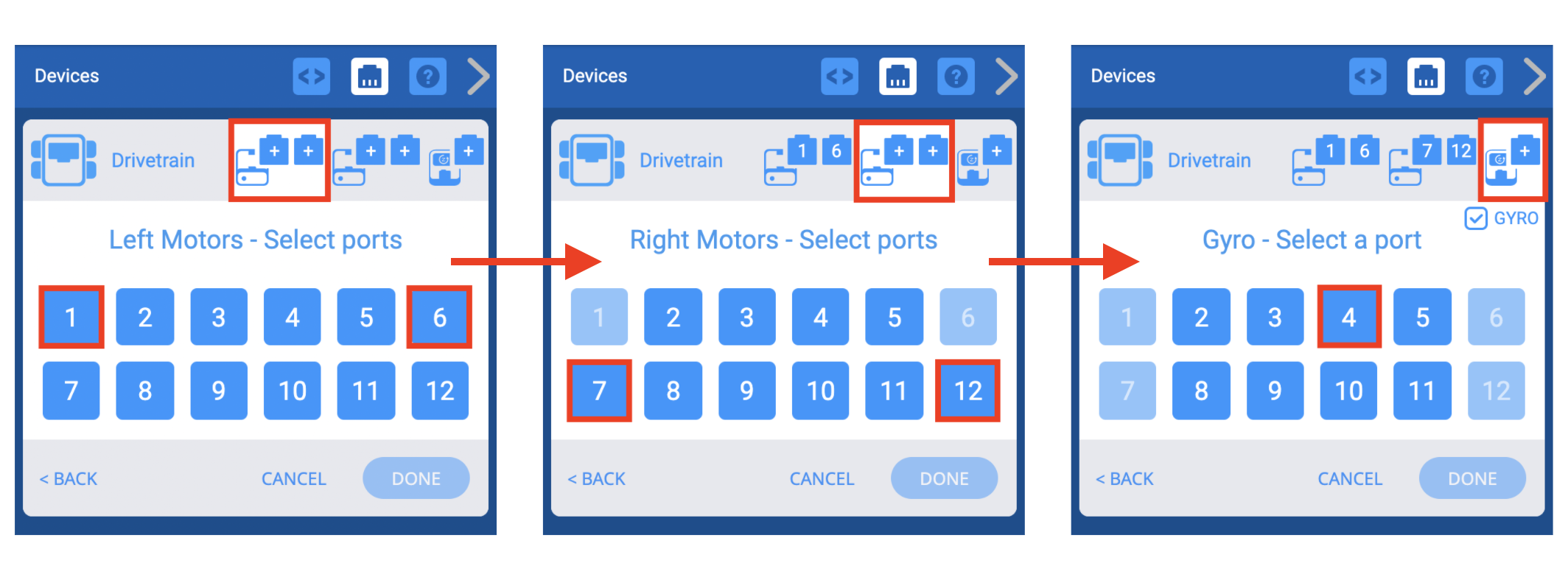

Selecteer op welke poorten de linkermotoren, rechtermotoren en de gyrosensor zijn aangesloten op de VEX IQ Brain. Poorten die al voor andere apparaten zijn geconfigureerd, zijn niet beschikbaar.

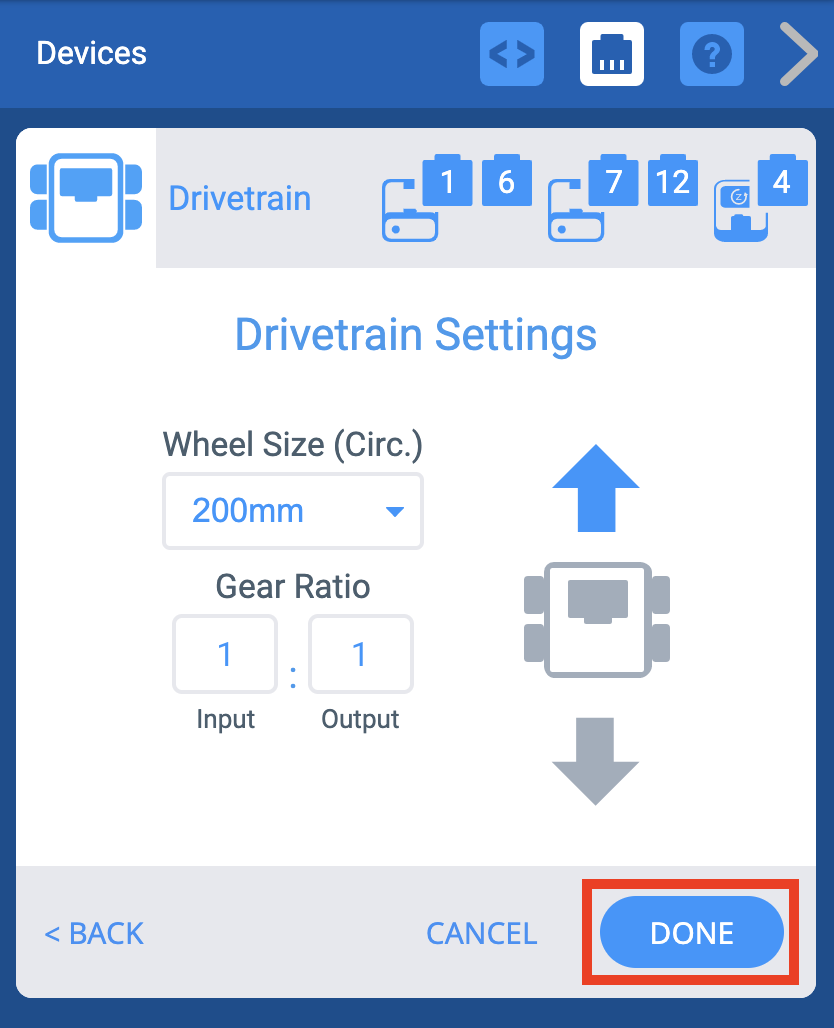

Zodra de aandrijflijn is geconfigureerd, selecteert u “Gereed” om het apparaat aan de configuratie te onderwerpen of “Annuleren” om terug te keren naar het menu Apparaten.
Opmerking: Als u “Annuleren” selecteert, worden alle wijzigingen die u aan het apparaat hebt aangebracht ongedaan gemaakt en maken deze geen deel uit van de configuratie.
De poortnummers van een aandrijflijn wijzigen

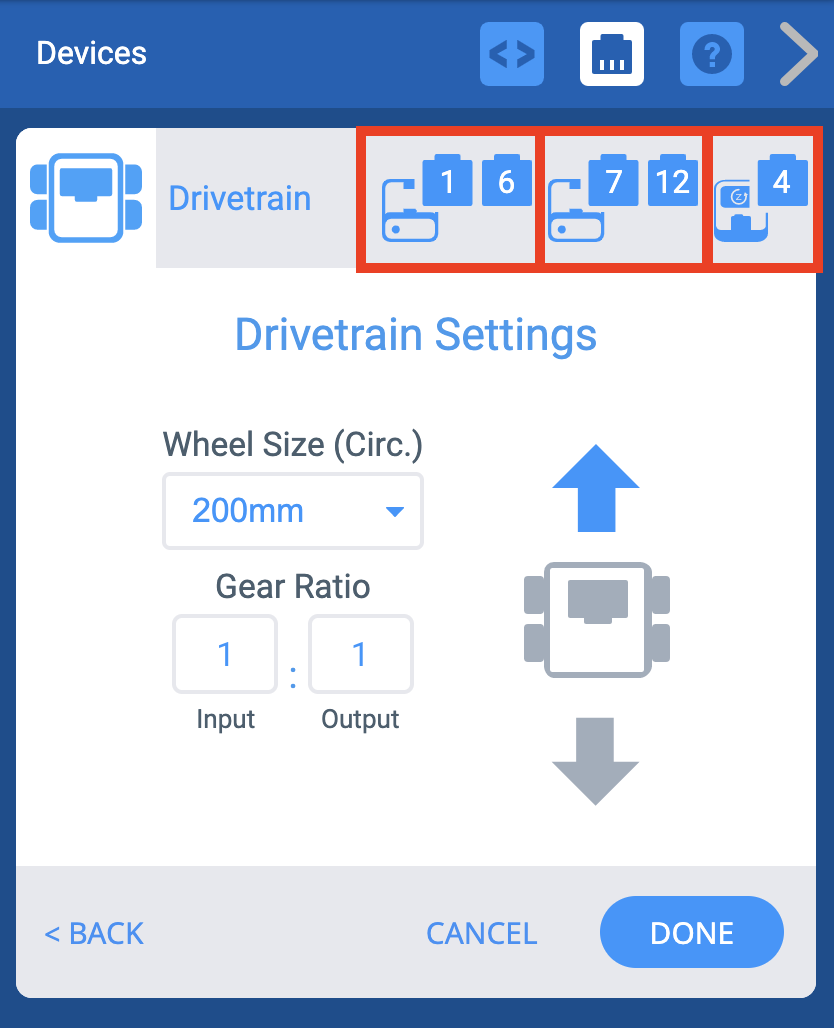

U kunt de poortnummers voor de linkermotoren, rechtermotoren of gyro in de aandrijflijn wijzigen door het stekkerpictogram van het apparaat in de rechterbovenhoek van het scherm Opties te selecteren.

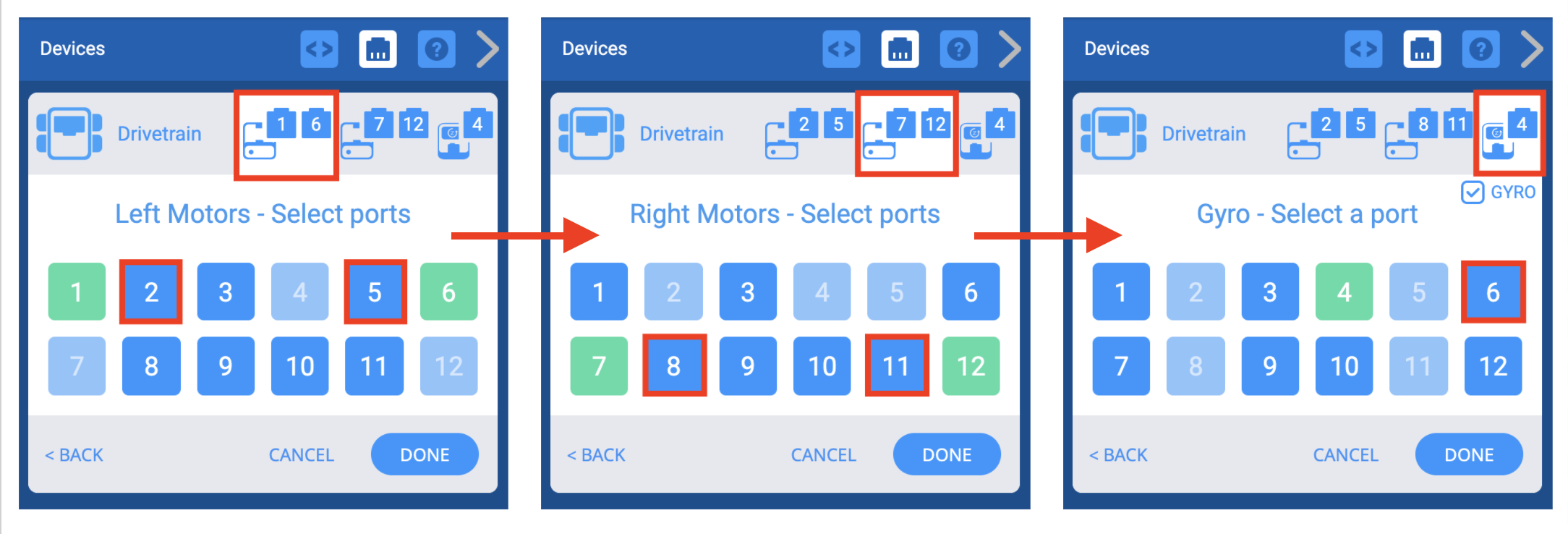

Selecteer een andere poort op het poortselectiescherm en het poortnummer wordt groen. Selecteer vervolgens Gereed om de wijziging door te geven.
De wielmaat van een aandrijflijn wijzigen

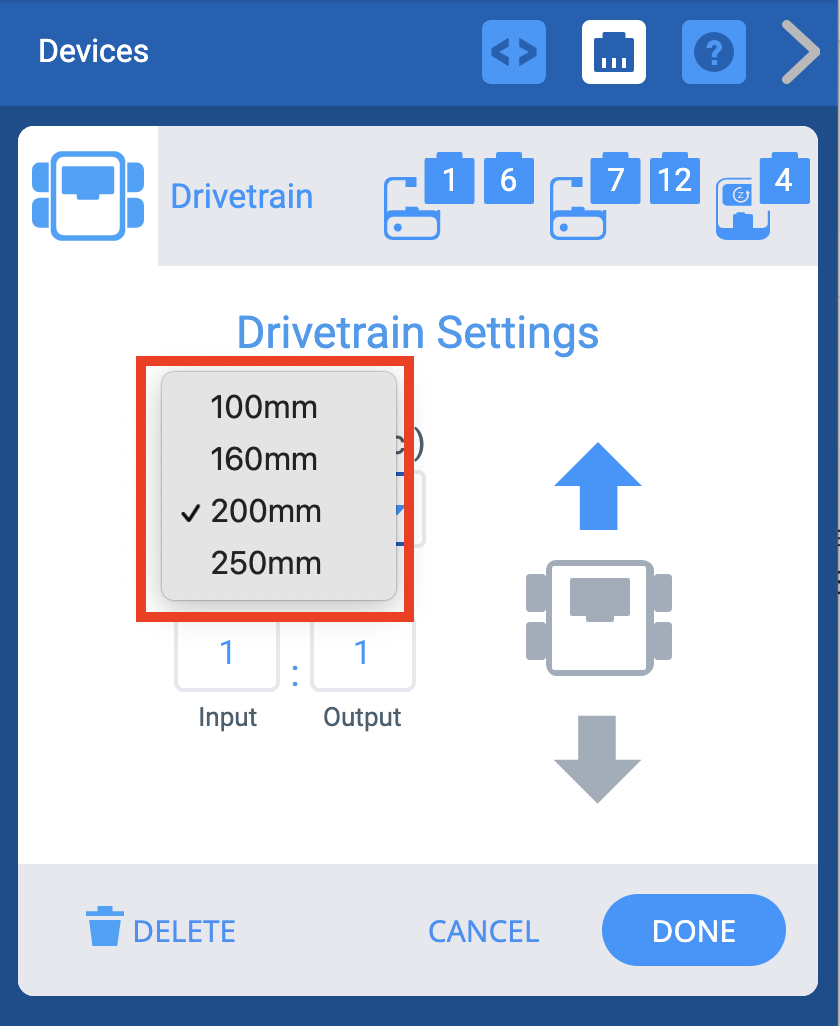

U kunt de wielmaat voor de aandrijflijn wijzigen door het vervolgkeuzemenu onder 'Wielmaat' te selecteren.
De overbrengingsverhouding van een aandrijflijn wijzigen

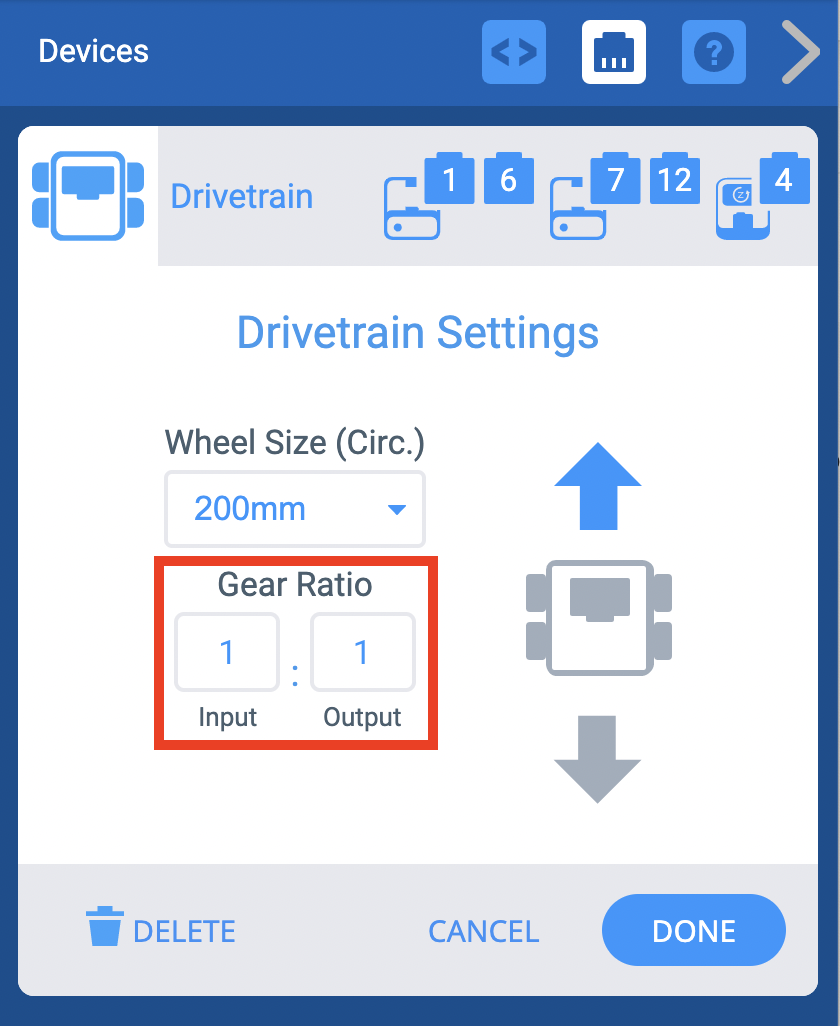

U kunt de overbrengingsverhouding voor de aandrijflijn wijzigen door waarden in te voeren in de vakken "Invoer" en "Uitgang".
Een aandrijflijn omkeren

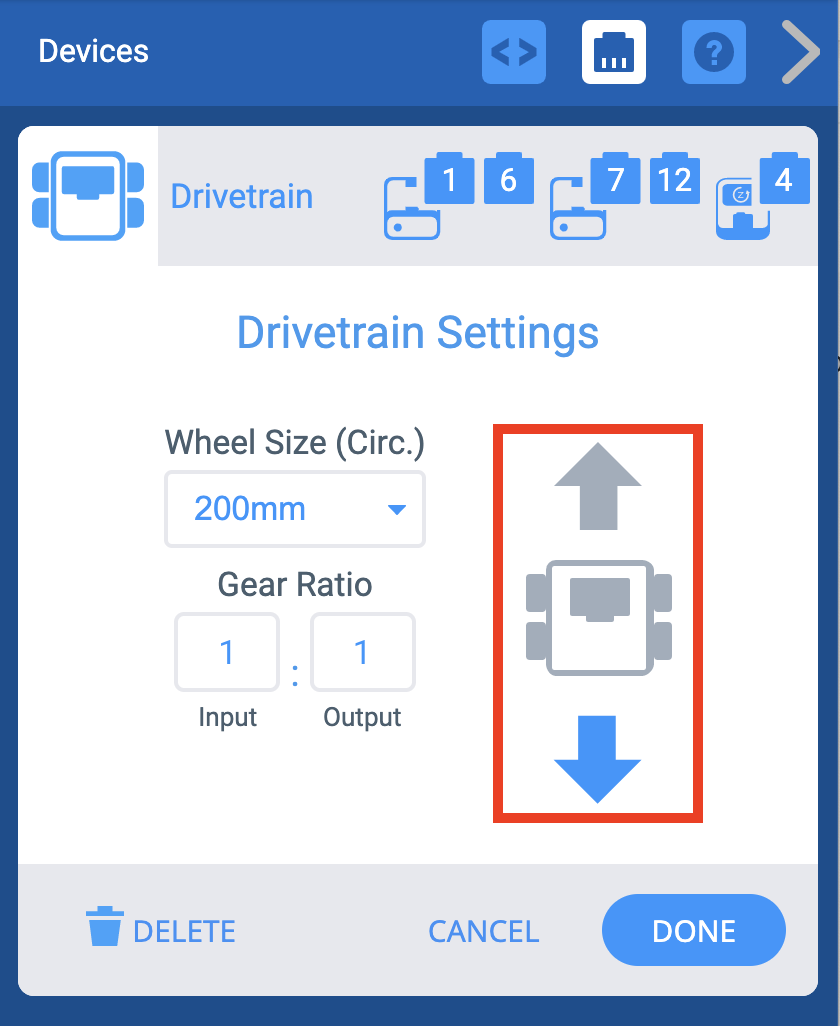

Op het scherm Opties kan ook de richting van de aandrijflijn worden omgekeerd.
Een aandrijflijn verwijderen
Een aandrijflijn kan ook worden verwijderd door de optie ‘Verwijderen’ onderaan het scherm te selecteren.
