Inzicht in VEX IQ-pinnen, connectoren en afstandhouders

VEX kunststof connectoren en afstandhouders zijn de bevestigingsmiddelen voor het VEX kunststof bouwsysteem. De connectoren en afstandhouders in de kits (1e generatie) en (2e generatie) werken op dezelfde manier, maar kunnen verschillende kleuren hebben. De kit (2e generatie) biedt extra soorten connectoren en afstandhouders.

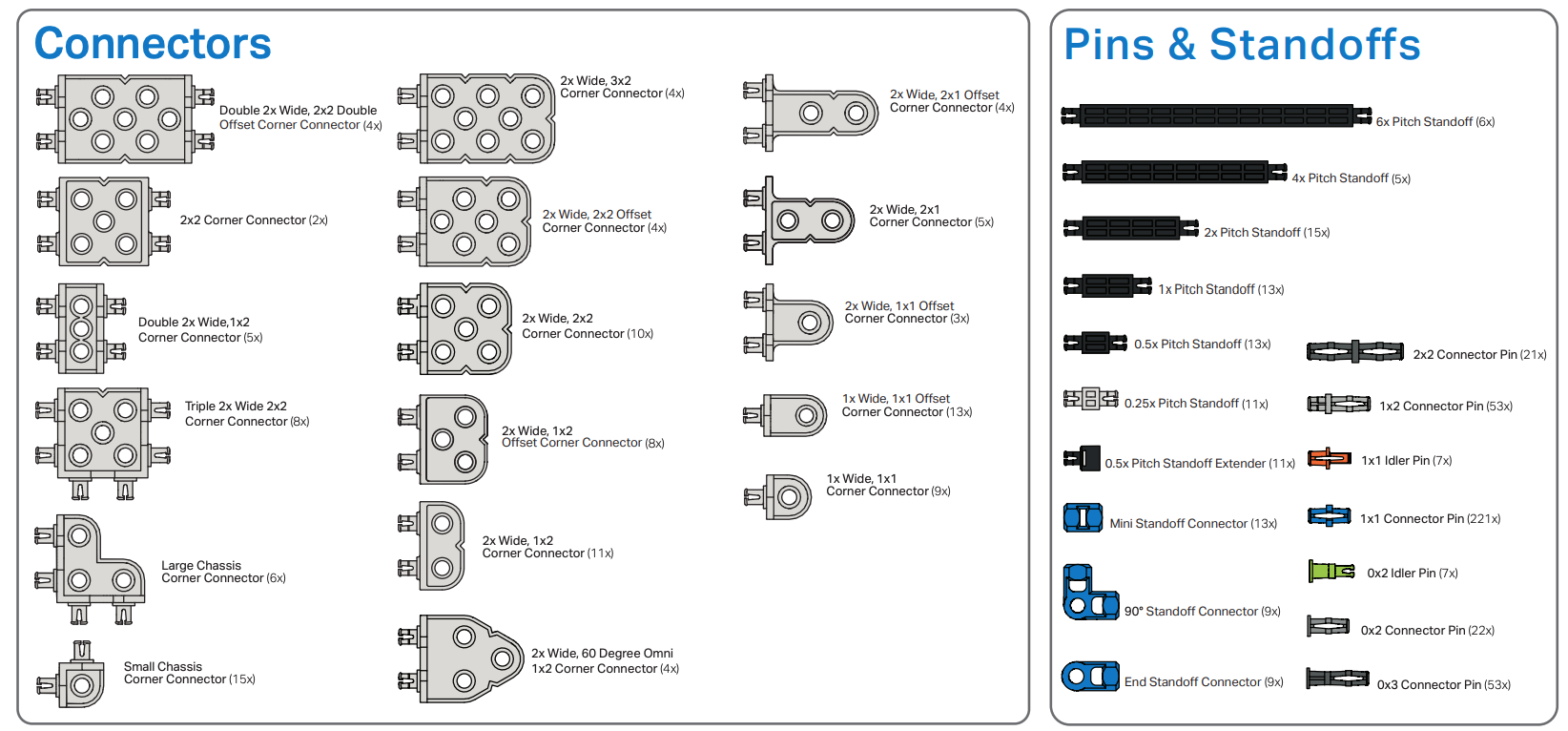

Deze afbeelding illustreert IQ (2e generatie) connectoren en afstandhouders.

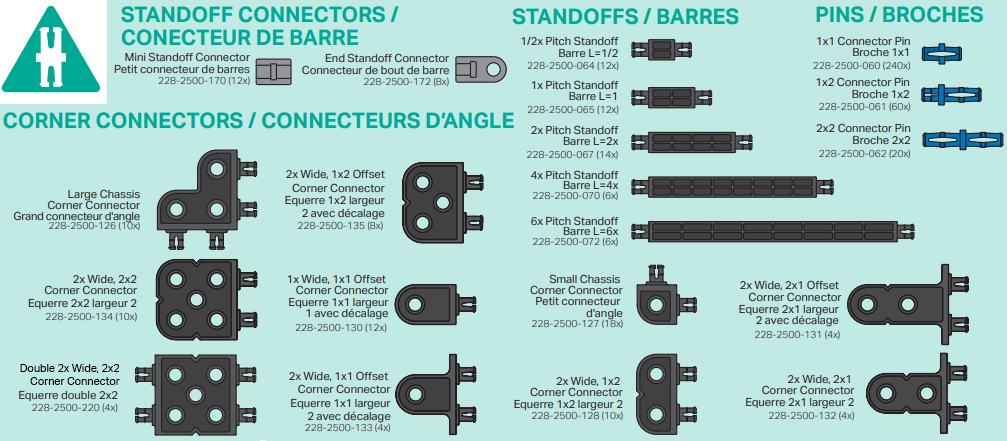

Deze afbeelding illustreert IQ (1e generatie) connectoren en afstandhouders.

De functies van VEX-kunststof connectoren/afstandhouders variëren van algemeen tot zeer specifiek gebruik, afhankelijk van het type connector.

Pinnen

Er worden pinnen gebruikt om veel componenten op de robot aan te sluiten, van de elektronica tot de structuur van de robot.  Hieronder vindt u enkele voorbeelden van pintypes:

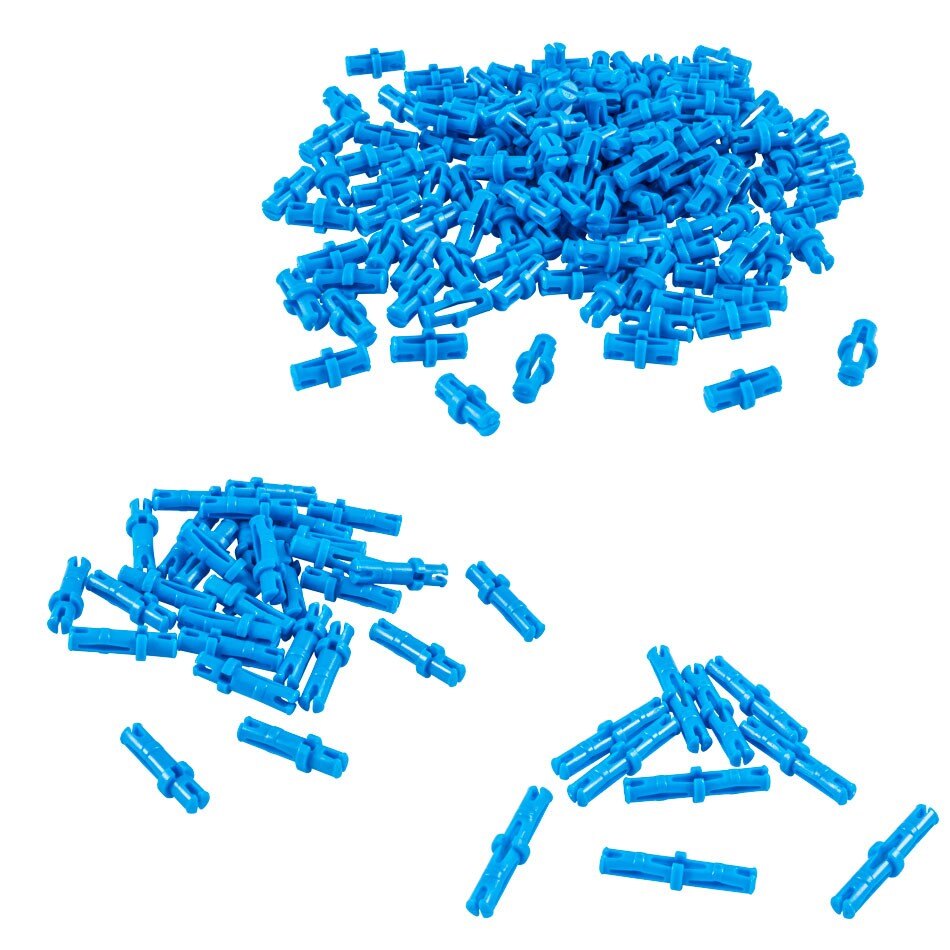

• Connectorpennen zijn ontworpen om in de gaten van componenten te worden gestoken voor bevestiging. Er zijn 1x1 connectorpinnen die zijn ontworpen om een ​​enkel onderdeel met een ander onderdeel te verbinden, zoals het verbinden van de hersenen van de robot met een balk. (Een voorbeeld hiervan is te zien in de bouwinstructies van de VEX IQ Clawbot.) Er zijn 1x2 connectorpinnen die een enkel onderdeel verbinden met twee extra componenten, zoals het aansluiten van een hoekconnector op een 2X Beam en vervolgens het bevestigen van een extra 1X Beam. Ten slotte zijn er 2x2 connectorpinnen die twee lagen componenten aan twee extra lagen componenten kunnen bevestigen. Bekijk de volgende 3D-builds voor voorbeelden van het gebruik van 1x1-, 1x2- en 2x2-connectorpinnen.

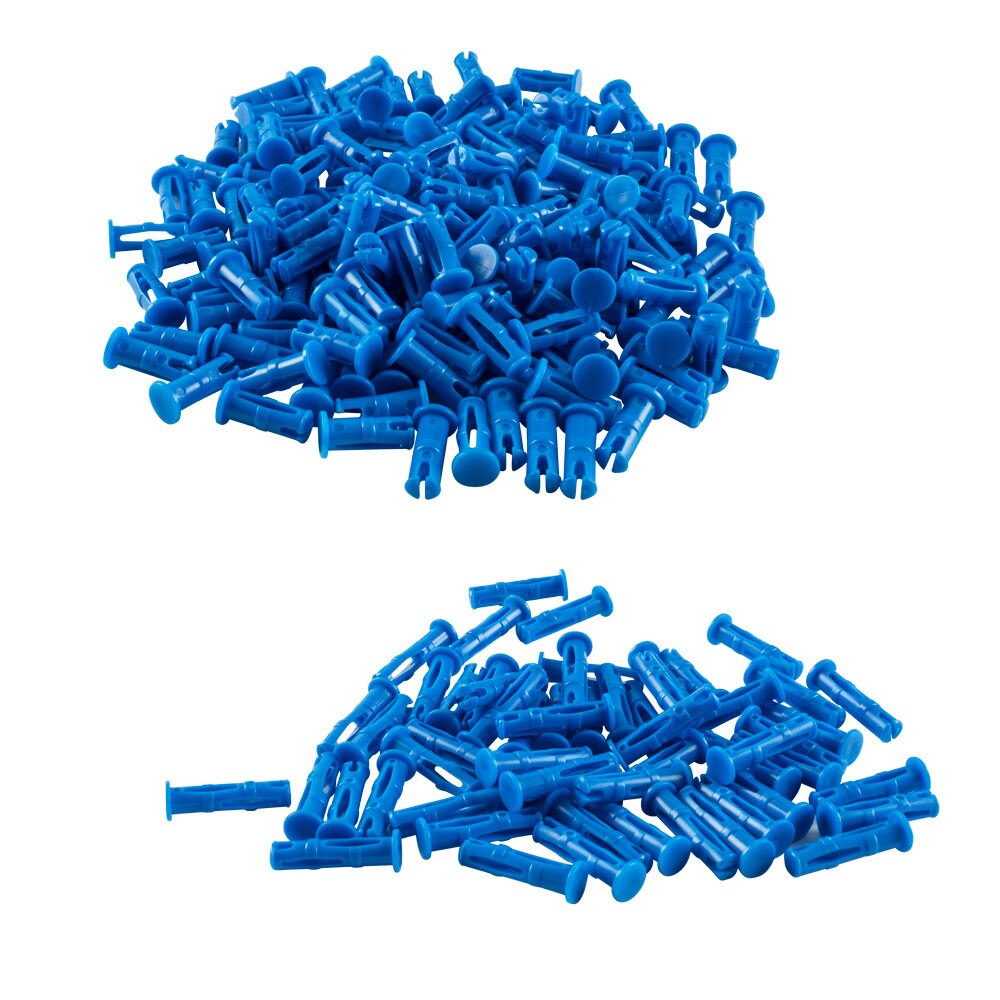

• Afgedekte connectorpinnen bieden een ander type verbinding in ontwerpen waarbij het risico bestaat dat een standaard connectorpin wordt uitgetrokken omdat de dop niet door een gat kan worden getrokken. Afgedekte connectorpennen kunnen ook worden gebruikt om een ​​geheel te versterken nadat het is gemonteerd, omdat de pennen vanaf het buitenoppervlak kunnen worden ingebracht. Deze pinnen zijn ontworpen om door het gat in het ene onderdeel en in het gat van het volgende onderdeel te worden geduwd. Er zijn 0x2-pinnen om twee componenten met elkaar te verbinden en 0x3-pinnen om drie lagen componenten aan te sluiten.

Afstanden

Afstandhouders worden gebruikt om twee delen van elkaar te scheiden en tegelijkertijd een stijve verbinding te creëren. Een voorbeeld hiervan is het scheiden van twee 2X Beams, zodat er een reeks aandrijftandwielen tussen kan worden geplaatst. Er kunnen ook afstandhouders worden gemonteerd om speelstukken te hanteren, zoals het maken van een vork aan het uiteinde van een arm.  Beschikbare afstandhouders omvatten de lengtes 0,5x, 1x, 2x, 4x en 6x. Afstandhouders omvatten ook standoff-connectoren zoals eindstandoff-connectoren die een draaipunt kunnen creëren aan het einde van de impasse, en mini- en standaard afstandsconnectoren waarmee afstandhouders met elkaar kunnen worden verbonden. Bekijk de volgende 3D-builds om voorbeelden te zien van Standoff-toepassingen.

Hoekverbinders

Hoekverbinders zijn verkrijgbaar in verschillende oriëntaties, waardoor een vrijwel eindeloos aantal opties mogelijk is om driedimensionale ontwerpen te creëren die balken, platen en andere componenten met elkaar verbinden. Bekijk de volgende 3D-ontwerpen om enkele voorbeelden te zien van het gebruik van de beschikbare hoekconnectoren:
