Navigeren door menu - IQ Brain (1e generatie)

VEX IQ gebruiken (2e generatie)? Zie dit artikel.

Op de Brain zijn er vier hoofdknoppen die worden gebruikt om door het LCD-scherm te navigeren:

Hersenen met de Check-knop gemarkeerd.

De knop Controleren

De knop Controleren wordt gebruikt om de hersenen in te schakelen en om verschillende keuzes op het scherm te selecteren.

Hersenen met de X-knop gemarkeerd.

De X-knop

De X-knop wordt gebruikt om de Brain uit te schakelen. Het wordt ook gebruikt als een “ga terug”-knop om terug te keren naar vorige schermen.

  • Klik hier op om het artikel te bekijken, "Hoe je een VEX IQ-robotbrein aan/uit zet."

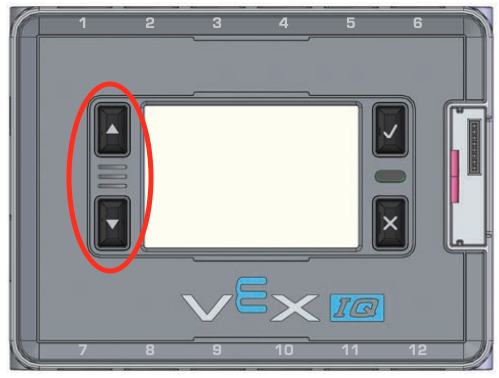

Hersenen met de omhoog- en omlaagpijlknoppen gemarkeerd.

De pijlen omhoog en omlaag

De pijlen omhoog en omlaag worden gebruikt om tussen verschillende opties op het LCD-scherm te navigeren.

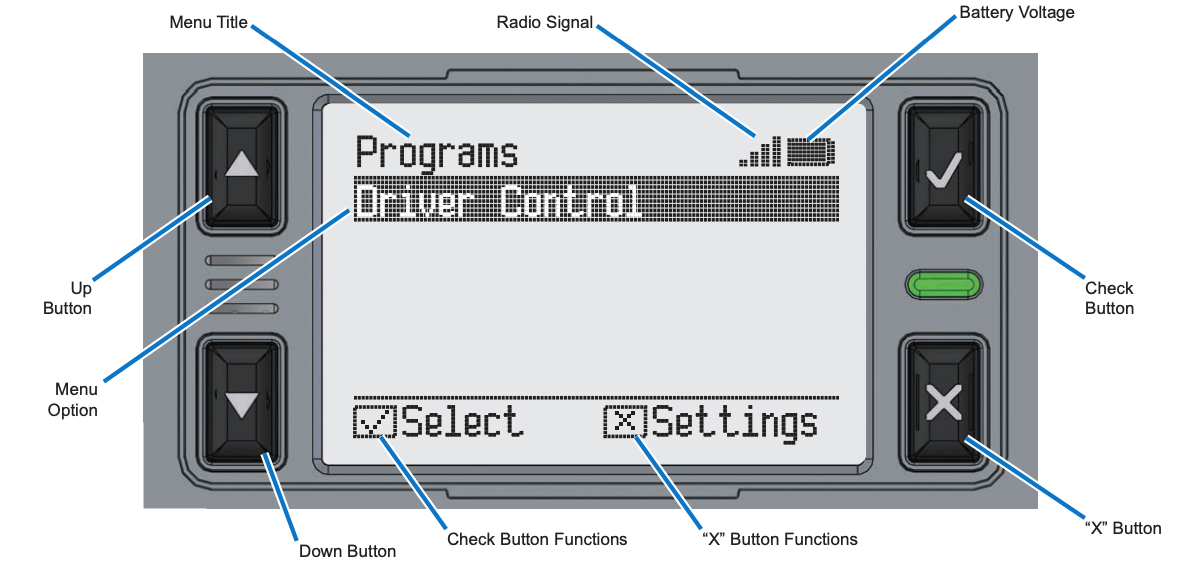

Hersenscherm en knoppen worden weergegeven, met hun functies gelabeld. De knoppen zijn gelabeld als de Omhoog-knop, Omlaag-knop, Selectieknop en de X-knop. Vervolgens wordt het woord Programma's als menutitel weergegeven. Rechts is het signaalpictogram gemarkeerd met Radiosignaal en het batterijpictogram met Batterijspanning. Hieronder is de optie Bestuurdersbediening gemarkeerd als een menuoptie. Onderaan het scherm worden de functies van de knoppen weergegeven. Met de Vinkje-knop selecteert u en met de X-knop gaat u naar het menu Instellingen.

Links ziet u een voorbeeld van het LCD-scherm wanneer het is ingeschakeld. Merk op hoe u onderaan het scherm ziet hoe u kunt selecteren met de knop Controleren, of hoe u naar Instellingen kunt gaan met de knop X.
