Bekijk slimme poorten

Hierboven ziet u een afbeelding van de Smart Ports van de Brain, met 6 aan weerszijden, dus in totaal 12. Hieronder ziet u het scherm en de knoppen van Brain.

Zoek de 12 Smart Ports die genummerd zijn langs de boven- en onderkant van het VEX IQ Robotbrein. Ze zijn ontworpen voor alle elektronische accessoires van VEX IQ, inclusief slimme motoren en sensoren.

OPMERKING: Alle Smart Ports werken op precies dezelfde manier, dus elk accessoire kan op elke Smart Port worden aangesloten.

Sluit een smartapparaat aan

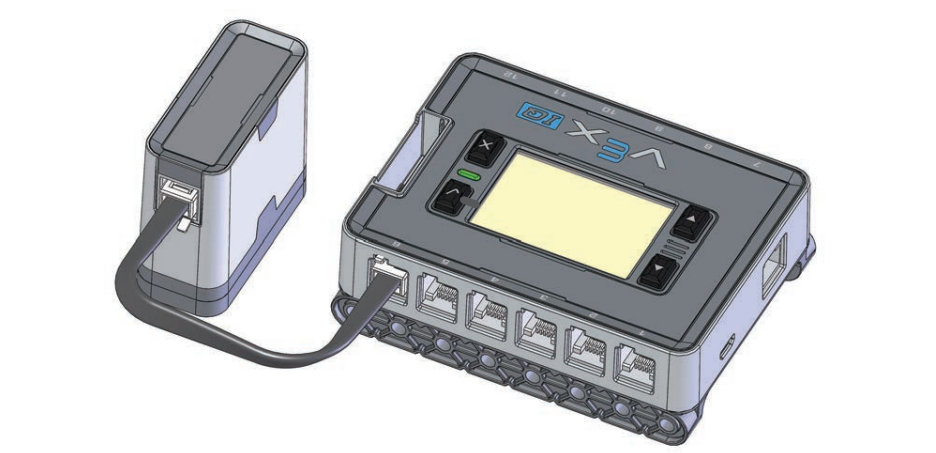

De Smart Motor wordt via een kabel aangesloten op een van de Smart Ports van de Brain.

Sluit een Smart Motor aan op een Smart Port op de hersenen met behulp van een Smart Cable.
Druk elke kant van de Smart Cable stevig in de aansluiting op de Smart Motor en Brain totdat u een klik hoort waarbij het slot op zijn plaats klikt.

OPMERKING: Smart Cables worden van elk apparaat verwijderd door het ontgrendelingslipje naar beneden te drukken en vervolgens voorzichtig naar buiten te trekken. Het verbinden van een slimme motor wordt weergegeven, maar alle slimme apparaten worden via hetzelfde proces verbonden.
