Clawbot-batterij - Migreren naar V5 – VEX-bibliotheek

Stap 1: Verzamel de benodigde onderdelen en verwijder de EDR-batterij

Afbeelding van de VEX Cortex-microcontroller met het ontwerp en de lay-out. Het is onderdeel van de hardwarebronnen voor VEX Robotics-projecten en benadrukt de integratie met sensoren en motoren voor educatieve en competitieve toepassingen.

Je hebt de volgende items nodig:
- (1) V5-robotbatterij (niet afgebeeld)
- (1) V5-robotbatterijkabel (niet afgebeeld)
- (2) V5-batterijclips (niet afgebeeld)
- (4) #8-32 x 1/2" schroeven
- (4) #8-32 Keps-moeren
- (1) 11/32" sleutel
- (1) 3-32" inbussleutel
- Een ingebouwde VEX EDR Clawbot (niet afgebeeld)
Als u de batterij wilt aansluiten, heeft u ook de V5 Robot Brain op uw robot nodig.
Gebruik de moersleutel en de inbussleutel om de VEX EDR-batterijriemen en de 7,2V-robotbatterij NiMH van uw robot te verwijderen voordat u verdergaat.

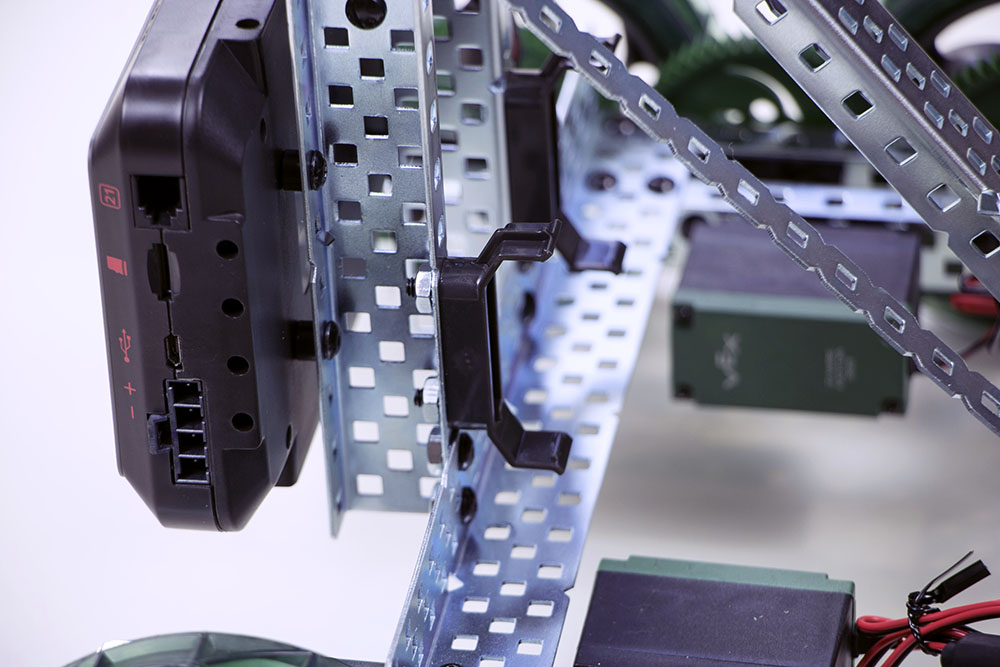

Stap 2: Monteer de V5-batterijclips

Afbeelding ter illustratie van hardwarecomponenten voor VEX Cortex-microcontrollers, met verschillende sensoren en motoren voor roboticaprojecten die relevant zijn voor de Cortex-categorie in de VEX Robotics-documentatie.

Monteer de twee V5-batterijclips aan de onderkant van de binnenwandconstructie voor de Clawbot-arm.

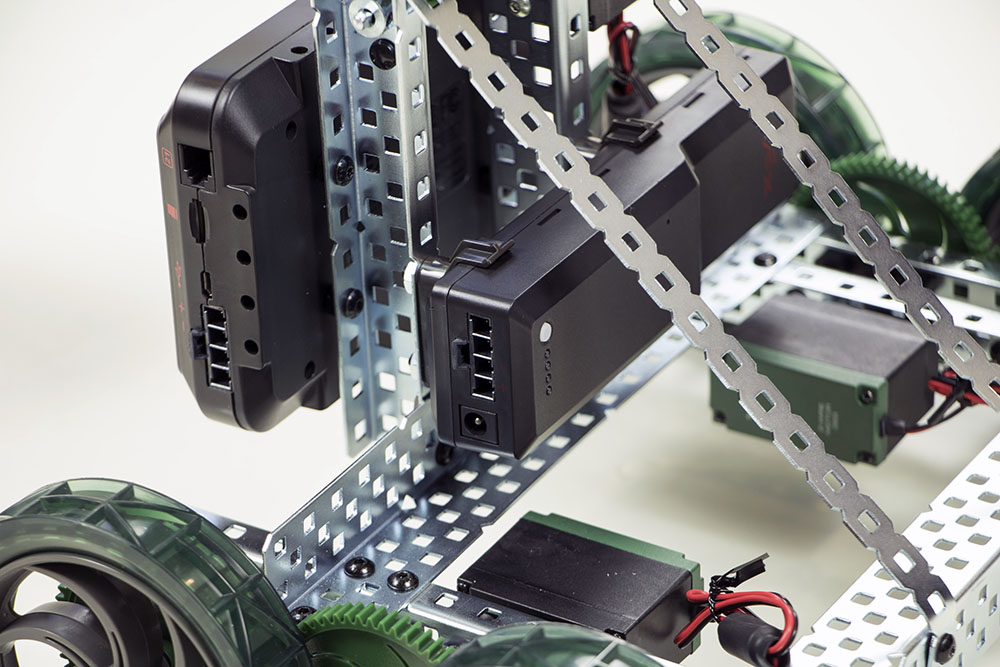

Stap 3: Bevestig de V5-robotbatterij in de clips

Diagram van hardwarecomponenten van de VEX Cortex-microcontroller, met illustratie van verbindingen en lay-out voor roboticaprojecten, als onderdeel van de Cortex-categoriebronnen voor VEX Robotics.

Druk de batterij in de clips totdat u deze op zijn plaats hoort en voelt klikken.

Stap 4: Sluit de V5-robotbatterij aan

Afbeelding van een VEX Cortex-microcontroller met het ontwerp en de functies ervan, relevant voor hardwarebronnen voor roboticaprojecten, inclusief programmering en integratie met sensoren en motoren.

Sluit de batterij aan op de V5 Robot Brain met behulp van de batterijkabel.
Voor meer gedetailleerde instructies over het monteren en bedraden van de batterij, zie deV5 Clawbot Build Instructions.
