Het gebruik van het externe scherm in het AIM-bedieningspaneel – VEX-bibliotheek

Het externe scherm in het VEXcode AIM-bedieningspaneel geeft het scherm van de aangesloten VEX AIM-codeerrobot in realtime weer. U kunt op afstand met het scherm van de robot communiceren en afbeeldingen kopiëren of opslaan.

Opmerking: Om het externe scherm te kunnen gebruiken, moet de robot bekabeld zijn aangesloten. Het externe scherm werkt niet via Bluetooth. Zie dit artikel voor meer informatie over het aansluiten van uw robot.

Toegang tot het externe scherm

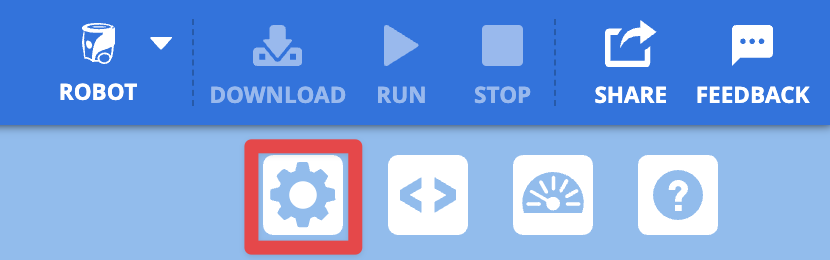

De rechterbovenhoek van de VEXcode AIM-werkbalk met de knop met het tandwielpictogram gemarkeerd, in de onderste rij, links van de knop Code Viewer.

Open het Configuratiescherm door het tandwielpictogram in de rechterbovenhoek van VEXcode AIM te selecteren.

De bovenkant van het bedieningspaneel in VEXcode AIM, met het gedeelte Extern scherm gemarkeerd, met een afbeelding van het scherm van de aangesloten robot en drie knoppen met de tekst Pauzeren, Afbeelding opslaan en Afbeelding kopiëren.

Het gedeelte Extern scherm bevindt zich boven aan het venster.

Het externe scherm gebruiken

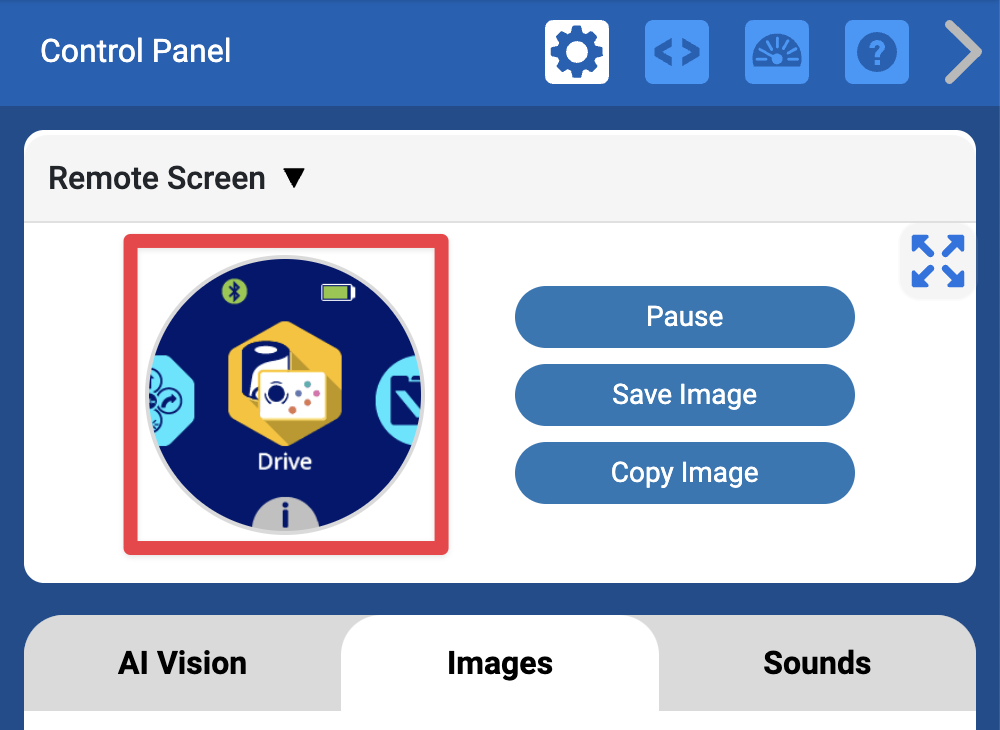

Dezelfde afbeelding met een rood kader markeerde het scherm van de robot aan de linkerkant.

Wanneer u het Remote Screen opent, wordt de huidige afbeelding op het scherm van de robot weergegeven. Wanneer het schermbeeld van de robot verandert, wordt het beeld in het externe scherm bijgewerkt.

Om via het Remote Screen met het scherm van de robot te communiceren, selecteert u de gewenste schermafbeelding. Het scherm van de aangesloten robot verandert, evenals het beeld op het externe scherm. Bekijk deze video voor een voorbeeld van het selecteren van de Info-knop om de informatie van de robot te bekijken.

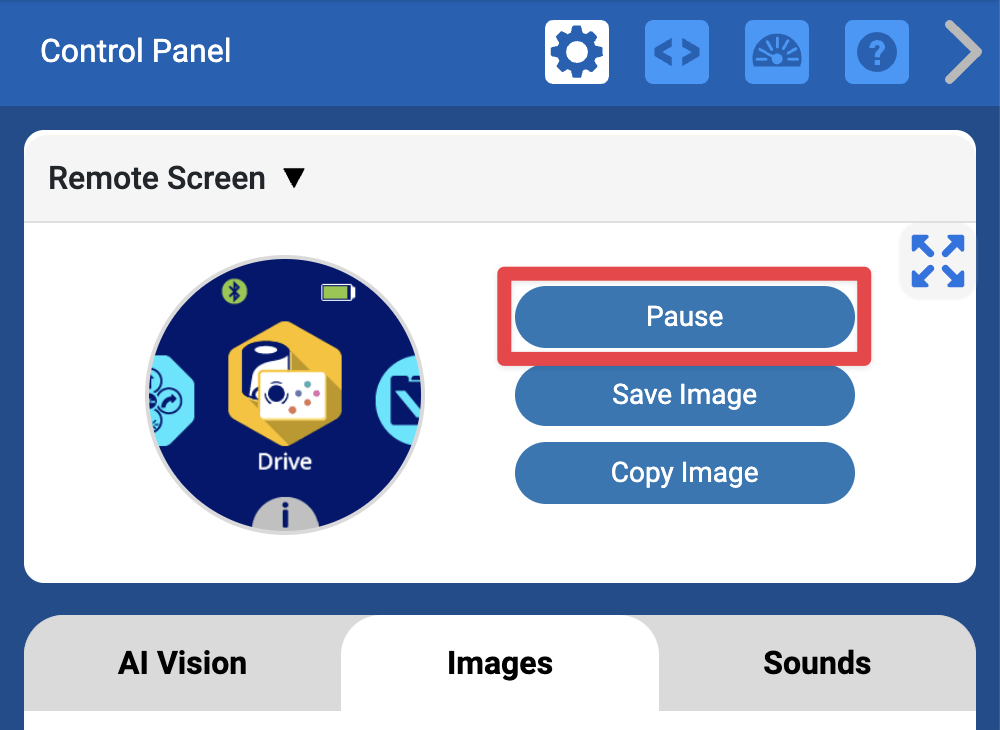

Dezelfde afbeelding van het gedeelte Extern scherm bovenaan het Configuratiescherm, met de Pauzeknop rechts van de schermafbeelding gemarkeerd.

Om het beeld op het scherm te pauzeren, selecteert u Pauzeren.

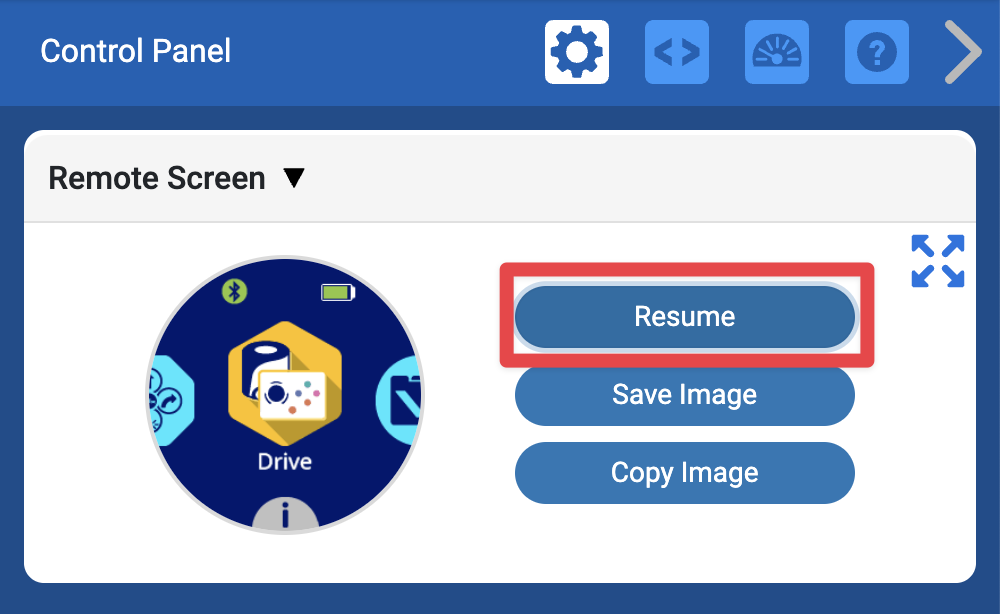

Dezelfde afbeelding als hierboven, waarbij de knop Hervatten in plaats van de knop Pauzeren is gemarkeerd.

Om de feed met afbeeldingen opnieuw te starten, selecteert u Hervatten.

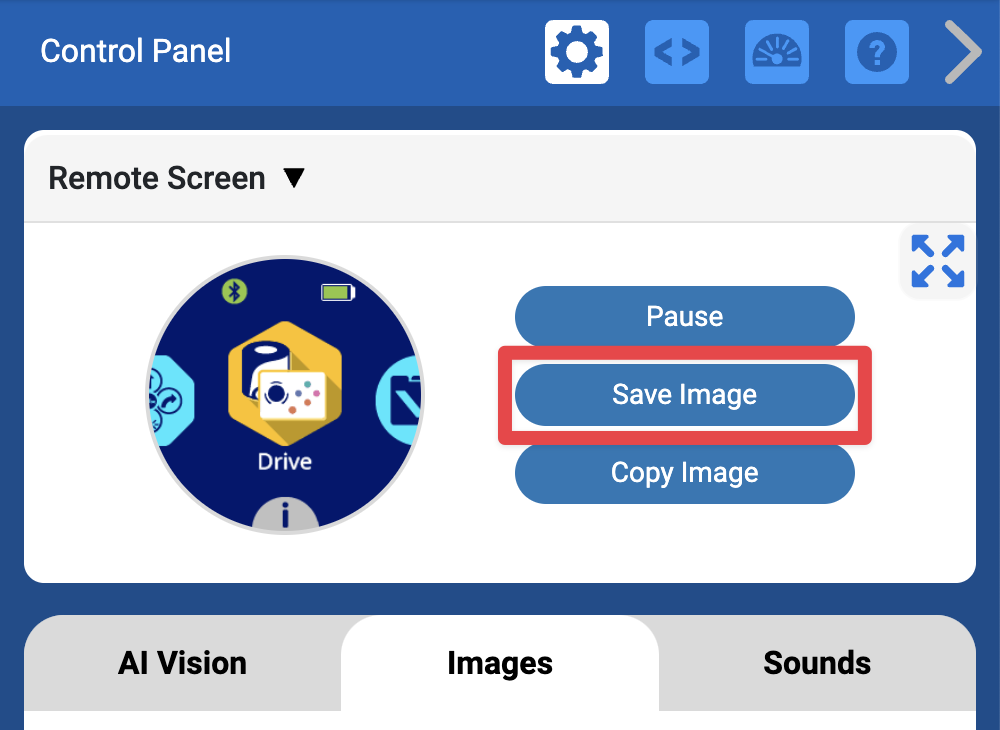

Dezelfde afbeelding als hiervoor, met de knop Afbeelding opslaan onder de knop Pauzeren aan de rechterkant gemarkeerd.

Om een afbeelding van het scherm op te slaan, selecteert u de knop Afbeelding opslaan.

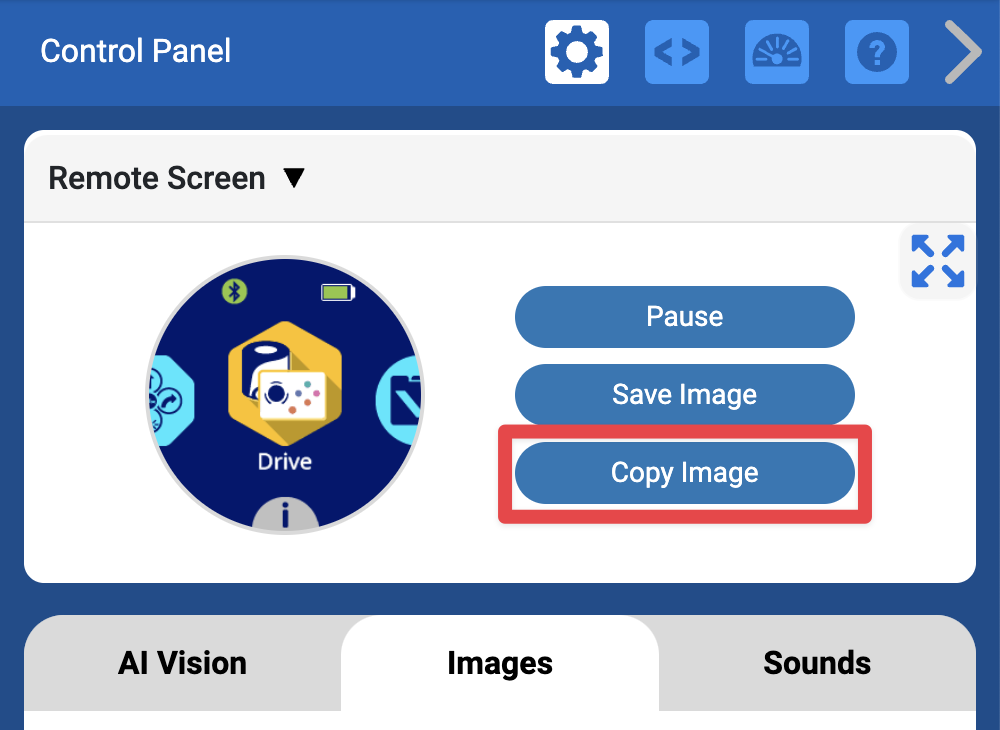

Dezelfde afbeelding als de vorige, met de knop Afbeelding kopiëren onder de knop Afbeelding opslaan gemarkeerd aan de rechterkant.

Om een afbeelding van het scherm te kopiëren, selecteert u de knop Kopieer afbeelding.

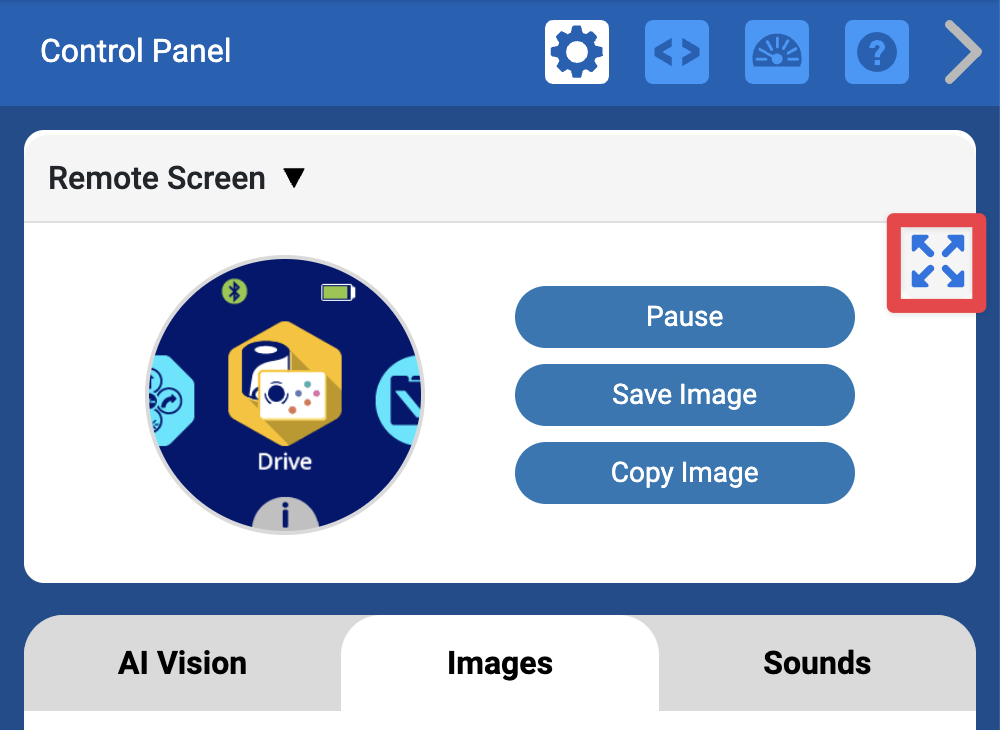

Dezelfde afbeelding als de vorige, met de uitvouwpijlen in de rechterbovenhoek gemarkeerd.

U kunt het beeld op het externe scherm vergroten door de pijlen in de rechterbovenhoek te selecteren.

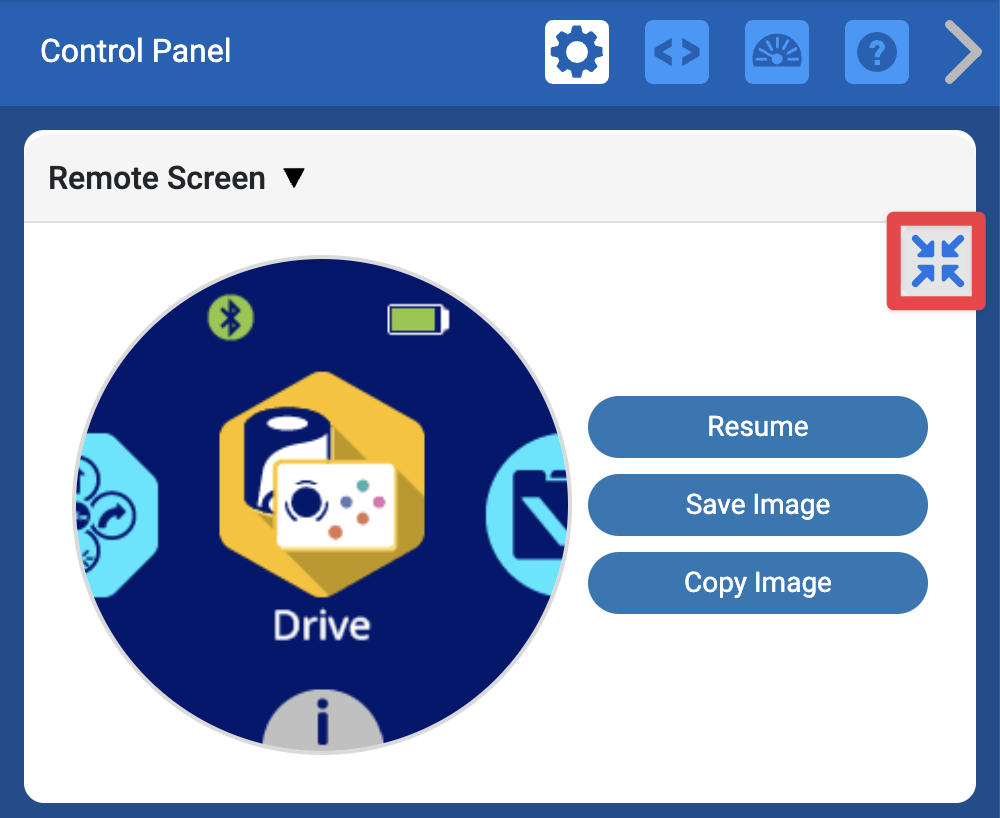

Het vergrote Remote Screen toont een grotere afbeelding van het scherm van de robot, waarbij de pijlen in de rechterbovenhoek zijn gemarkeerd om aan te geven hoe u kunt terugkeren naar de standaard schermgrootte.

Om de afbeelding weer naar de standaardgrootte te herstellen, selecteert u de pijlen opnieuw.

Dezelfde afbeelding van het bovenste gedeelte van het Configuratiescherm met de pijl-omlaag rechts van de kop Extern scherm gemarkeerd.

Om het externe scherm te sluiten, selecteert u de pijl rechts van de koptekst van het externe scherm om het gedeelte van het Configuratiescherm samen te vouwen.
