Symbolen en iconen op VEX AIM – VEX-bibliotheek

Op het scherm van de VEX AIM-codeerrobot worden statusindicaties weergegeven en kunt u met behulp van pictogrammen door verschillende menuopties navigeren. In dit artikel leggen we uit wat de verschillende pictogrammen en symbolen betekenen, zodat u aan de slag kunt met uw robot.

Batterijstatus

AIM Robot-scherm met het groene batterijpictogram in de rechterbovenhoek gemarkeerd.

Het batterijpictogram in de rechterbovenhoek geeft de huidige status van de batterij van de robot weer.

Er worden drie afbeeldingen van het batterijpictogram weergegeven, die de verschillende batterijniveaus aangeven. Bovenaan staat een groen pictogram voor een volle batterij, in het midden staat een geel pictogram voor een halfvolle batterij en onderaan staat een rood pictogram voor een bijna lege batterij.

Het batterijniveau kunt u aflezen aan de kleur van het pictogram:

Groen - Volle batterij
Geel - Gedeeltelijke batterij
Rood - Batterij bijna leeg

Een knipperend batterijpictogram geeft aan dat de robot momenteel wordt opgeladen.

Controllerstatus

Het scherm van de AIM-robot met het controllerpictogram in de linkerbovenhoek. Dit geeft aan dat er een One Stick Controller is aangesloten.

Wanneer er momenteel een One Stick Controller aan de robot is gekoppeld, verschijnt het Controller-pictogram in de linkerbovenhoek van het scherm.

Verbindingsstatus

De Bluetooth-verbindingsstatus wordt aangegeven met een Bluetooth-pictogram in de linkerbovenhoek van het scherm. Een groen pictogram geeft aan dat er een actieve Bluetooth-verbinding is.

Dezelfde afbeelding als de vorige, dit keer met een grijs Bluetooth-pictogram. Dit geeft aan dat de robot momenteel niet via Bluetooth is verbonden.

Een knipperend grijs pictogram geeft aan dat de robot momenteel niet via Bluetooth is verbonden.

De radiostatus wordt aangegeven met een pictogram voor het station.

De radiostatus wordt ook aangegeven met een pictogram voor het toegangspunt. Een vast pictogram geeft aan dat er een actieve verbinding is, en een knipperend pictogram geeft aan dat de robot momenteel niet verbonden is.

Linkstatus

Het scherm van de AIM-robot met het koppelingspictogram in de linkerbovenhoek. Dit geeft aan dat er een gekoppelde robot is.

Wanneer er momenteel een andere VEX AIM-coderingsrobot aan de robot is gekoppeld, verschijnt het koppelingspictogram in de linkerbovenhoek van het scherm.

Info-pictogram

Het scherm van de AIM-robot met de grijze i-icoonknop onderaan in het midden van het scherm gemarkeerd.

Wanneer u het Info-pictogram onderaan het scherm selecteert, wordt de robotinformatie geopend.

AIM1415 als robotnaam op het scherm. batterij 97% en er staat dat hij verbonden is met AIM 7818.

De informatie over de robot bestaat uit de naam van de robot, de levensduur van de batterij en de naam van de robot waarmee de robot momenteel is gekoppeld.

Navigatiepictogrammen

De informatie voor de AIM-robot wordt op het scherm weergegeven. Onderaan in het midden ziet u een pijl die naar achteren buigt in een grijze knop. Deze knop geeft aan wat u moet selecteren om dit scherm te verlaten.

Gebruik de grijze retourpijl om het huidige scherm te verlaten.

Hoofdmenu-pictogrammen

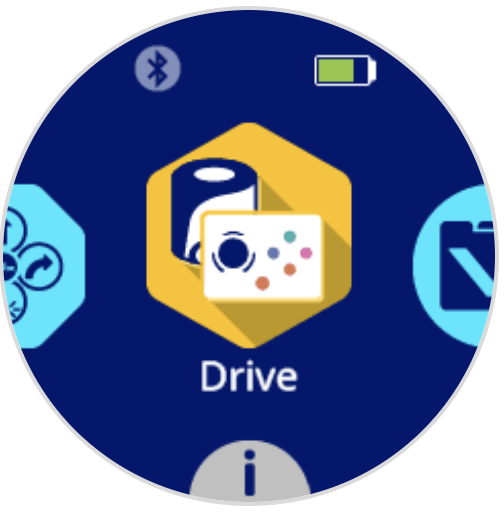

Het scherm van de AIM-robot met het Drive-pictogram in het midden.

Wanneer u het Drive-pictogram selecteert, wordt de ingebouwde Drive-modus geopend, zodat u uw robot kunt besturen met een gekoppelde controller. Bekijk dit artikel voor meer informatie over het gebruik van de Drive-modus.

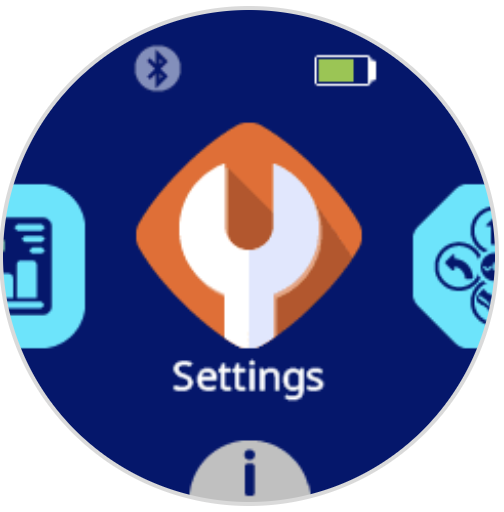

Het scherm van de AIM-robot met het instellingenpictogram in het midden.

Wanneer u het instellingenpictogram selecteert, wordt het instellingenmenu van de robot geopend. Bekijk dit artikel voor meer informatie over de instellingen van de robot.

Het scherm van de AIM-robot met het Projecten-pictogram in het midden.

Als u het Projecten-pictogram selecteert, krijgt u toegang tot een gedownload project op de robot. Bekijk dit artikel om te leren hoe u projecten op de robot kunt gebruiken.

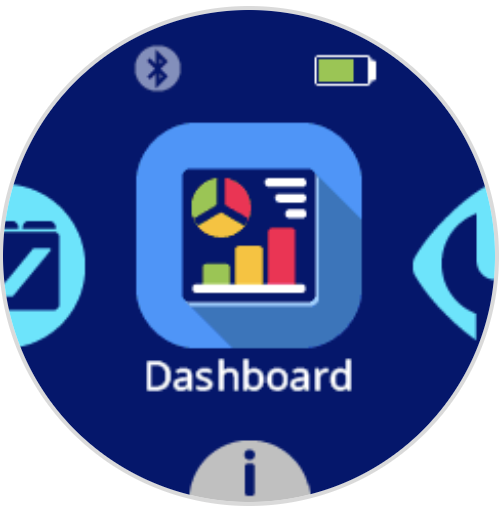

Het scherm van de AIM-robot met het Dashboard-pictogram in het midden.

Wanneer u het Dashboard-pictogram selecteert, wordt het Dashboard geopend. Bekijk dit artikel voor meer informatie over de functies van het Dashboard.

Het scherm van de AIM-robot met het knopcoderingspictogram in het midden.

Wanneer u het pictogram Knopcodering selecteert, wordt Knopcodering geopend, zodat u de robot kunt coderen met knoppen op het scherm van de robot.
