Het monteren van op maat gemaakte serpentinetransportbanden – VEX-bibliotheek

De VEX CTE-werkcel is ontworpen om de echte toepassingen van werkcellen in de maakindustrie na te bootsen. De Serpentine Conveyor is een van de meest gebruikte transportsystemen voor het monteren en transporteren van materialen. Wanneer je uitdagingen voltooit, kun je zelf serpentinekettingen samenstellen die verder gaan dan wat in de bouwinstructies staat aangegeven.

Houd er rekening mee dat het onderstaande voorbeeld gebaseerd is op de standaard Serpentine Conveyor-indeling. Ditzelfde proces kan worden toegepast op transportbanden van elke configuratie.

Diagram van verschillende typen transportbanden die worden gebruikt in beroeps- en technisch onderwijs, met een toelichting op hun onderdelen en functionaliteit, met gelabelde onderdelen ter referentie in het onderwijs.

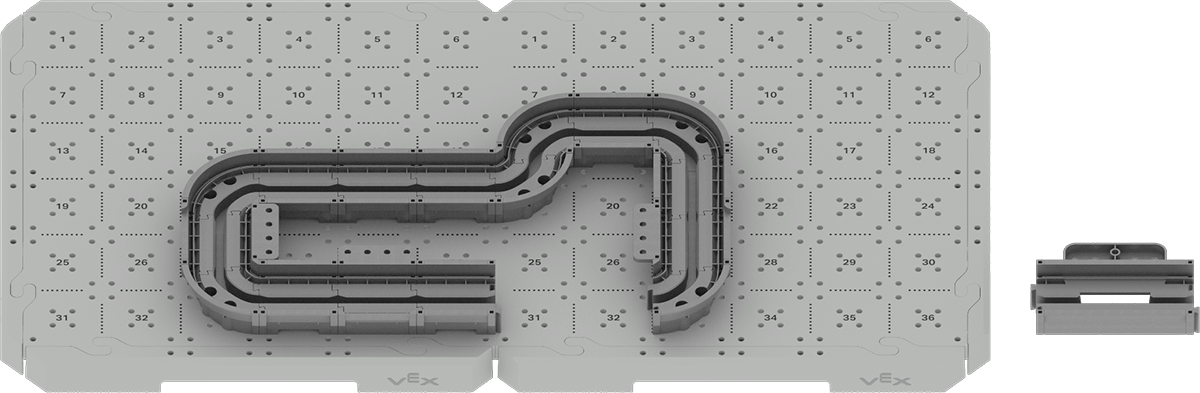

Monteer eerst de op maat gemaakte Serpentine Conveyor-railstukken voor de rails die u wilt maken en bevestig deze aan de CTE-tegel. Houd er rekening mee dat de draairailstukken met stervormige schroeven en moeren met een laag profiel aan de CTE-tegels moeten worden bevestigd.

Laat een opening vrij in uw aangepaste Serpentine Conveyor-rail voor de Serpentine Conveyor - Drive Track. Bevestig de aandrijfrail niet aan de rest van uw serpentinetransportband.

Diagram van verschillende typen transportbanden die worden gebruikt in beroeps- en technisch onderwijs, met een toelichting op hun ontwerp en functionaliteit voor materiaalverwerking.

Leg de transportband met ketting in de gemonteerde baan om te zien of er meer of minder kettingen nodig zijn voor de gewenste afstand. De keten moet:

Passen precies in de basis van de spoorstukken
Geen speling in de opening voor de aandrijfrail
Hoeft niet uitgerekt te worden om in de basis van de spoorstukken te passen

Diagram van verschillende soorten transportbanden die worden gebruikt in beroeps- en technisch onderwijs, met een beschrijving van hun onderdelen en functies voor educatieve doeleinden.

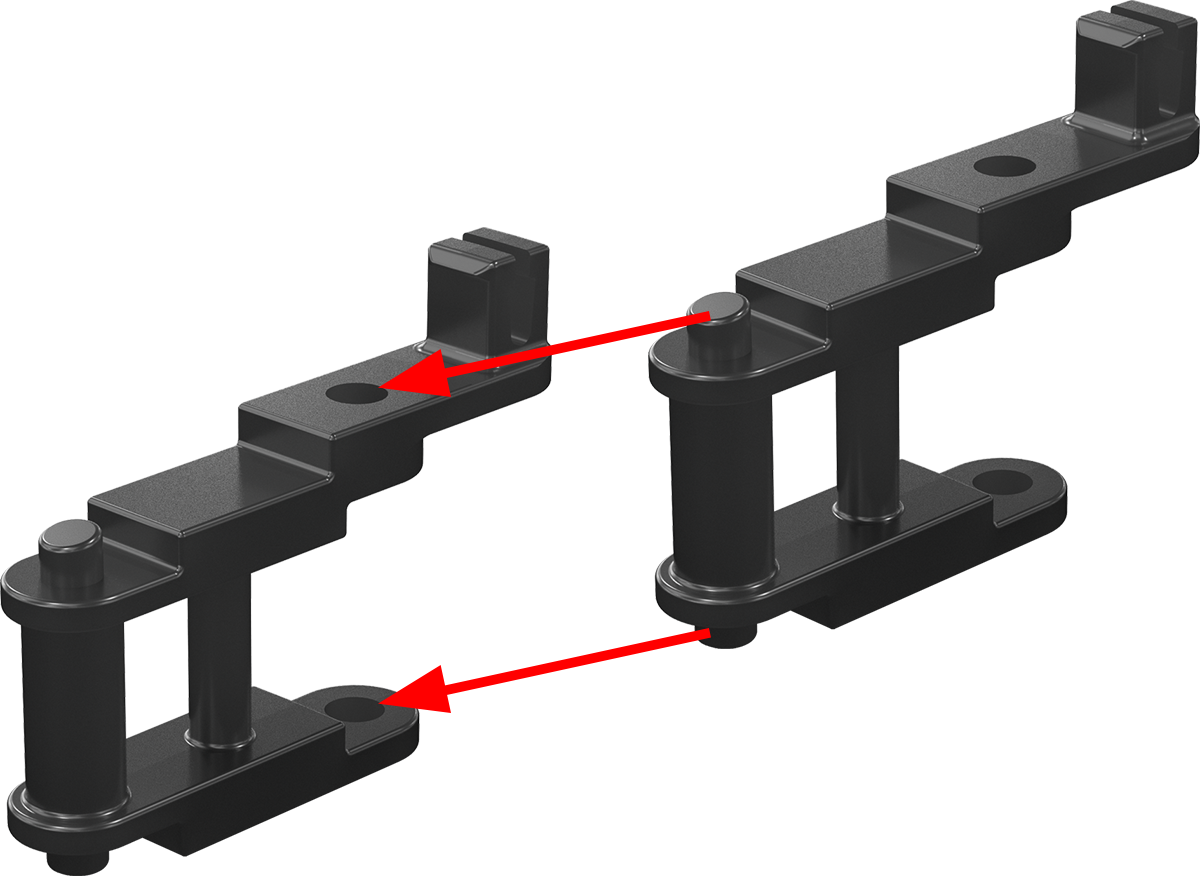

Maak de Serpentine Conveyor-kettingstukken los of bevestig ze totdat u de gewenste lengte voor uw op maat gemaakte Serpentine Conveyor-spoor hebt.

Bevestig het begin en het einde van de Serpentine Transportband - Ketting om een complete ketting te maken.

Diagram ter illustratie van de componenten en de werking van transportbanden in beroeps- en technisch onderwijs, met nadruk op de belangrijkste onderdelen en hun functies voor educatieve doeleinden.

Voor elke serpentinetransportband - ketting die u gebruikt, hebt u een serpentinetransportband - platform nodig.

Bevestig de Serpentine Transportband - Platformen aan uw Serpentine Transportband - Ketting.

Schema van een transportsysteem dat wordt gebruikt in het beroeps- en technisch onderwijs, met weergave van verschillende componenten en hun functies, waaronder banden, rollen en ondersteunende structuren.

Plaats een deel van uw gemonteerde Serpentine Transportband - Ketting in de Serpentine Transportband - Aandrijfrail, bevestigd aan de Smart Motor.

Schema van een transportsysteem met de verschillende onderdelen en hun functies, relevant voor beroeps- en technisch onderwijs.

Plaats één rubberen askraag onder de Smart Motor.

Plaats het tandwiel met 32 tanden in de opening van de serpentinetransportband - aandrijfrail.

Plaats de 3x afgedekte as door het tandwiel en plaats daarbovenop de andere rubberen askraag om de onderdelen op hun plaats te houden.

Schema van componenten van transportsysteemsystemen die worden gebruikt in beroeps- en technisch onderwijs, met illustratie van de verschillende onderdelen en hun functies binnen de transportsysteemopstelling.

Bevestig uw gemonteerde Serpentine Transportband - Ketting en Platforms met de Serpentine Transportband - Aandrijfrail aan de rest van uw gemonteerde Serpentine Transportbandrail.

Schema van een transportsysteem dat wordt gebruikt in beroeps- en technisch onderwijs, met afbeeldingen van verschillende componenten en hun functies, waarbij de mechanica en de indeling worden benadrukt die essentieel zijn voor het begrijpen van de werking van transportbanden.

Uw op maat gemaakte Serpentine Conveyor is nu klaar!
