De CTE Workcell Conveyors zijn ontworpen om de functie en kenmerken van echte transportbanden in de maakindustrie na te bootsen. Deze transportbanden kunnen worden gebruikt om schijven naar verschillende secties van de VEX CTE-werkcel te transporteren.
De CTE Workcell Kit bevat twee typen transportbanden: de lineaire transportband en de serpentine transportband. Lees hieronder meer over elke transportband en de bijbehorende onderdelen.
Voor instructies over het bouwen van de lineaire en serpentine transportbanden, zie de CTE-bouwinstructies
Lineaire transportband

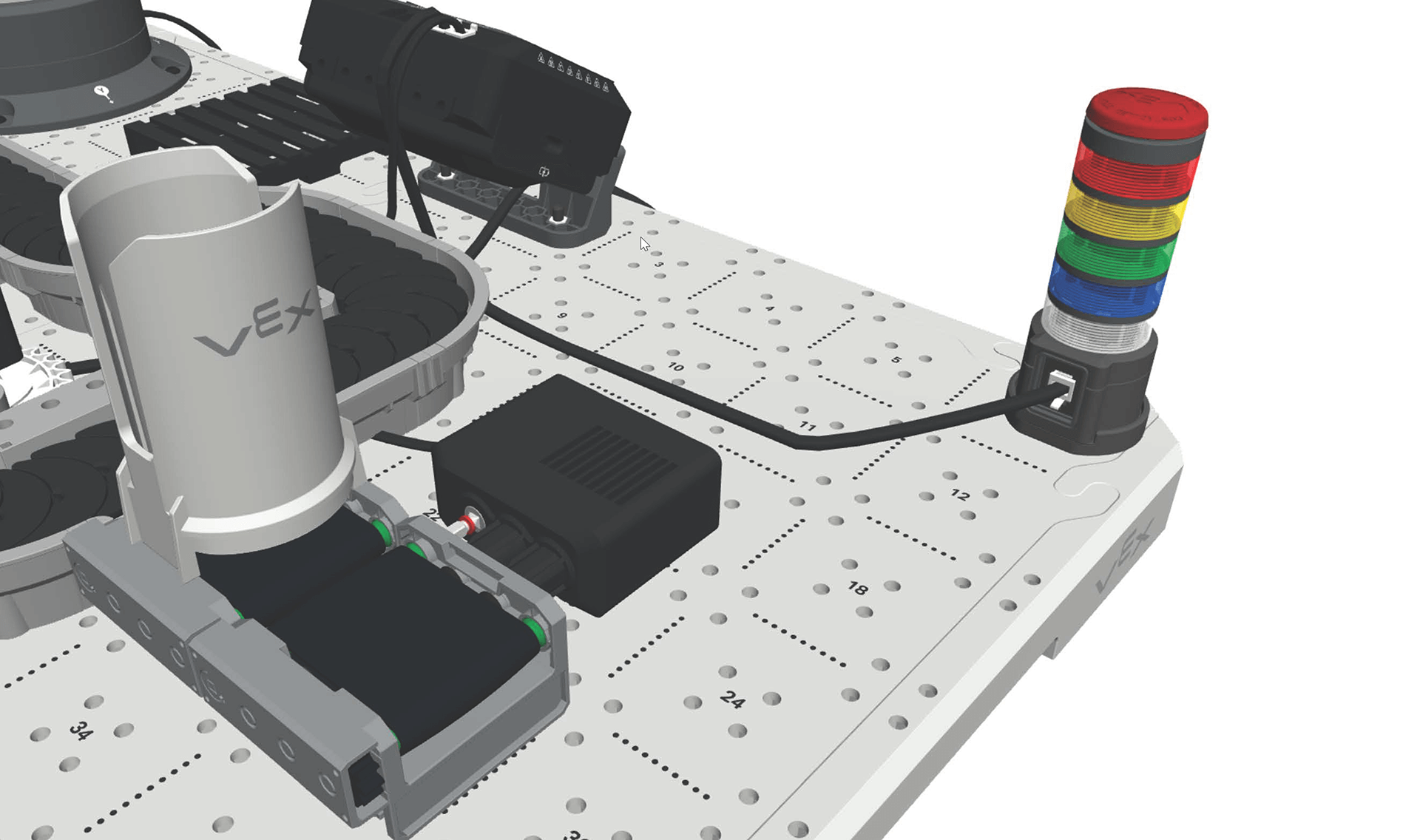

De Lineaire Transportband is ontworpen om materialen in een rechte lijn of lineair te transporteren met behulp van de transportband. Binnen productieprocessen fungeren lineaire transportbanden vaak als tussenschakel tussen complexere delen van een grotere transportband.
Binnen de VEX CTE-werkcel fungeert de lineaire transportband als invoer- en uitvoerpunt voor schijven, die deze op de grotere serpentinetransportband plaatsen en eraf halen. De schijflader kan aan de lineaire transportband worden bevestigd om schijven op de werkcel te laden.
Lineaire transportbandcomponenten
De lineaire transportband bevat de volgende componenten:
Lineaire transportband
De lineaire transportband bestaat uit een transportband in de transportbanddraagconstructie. Tandwielen bevinden zich in de ondersteunende structuur. Wanneer deze tandwielen met de motor worden verbonden, gaan ze draaien en zetten ze de transportband in beweging.
Voor elk lineair transportsysteem moet één lineaire transportband worden aangesloten op een 5,5W-motor. De motor laat de tandwielen in de transportband draaien, waardoor de band gaat bewegen.
Schijflader
De schijflader houdt de schijven vast, zodat ze op de transportband kunnen worden geplaatst. De schijflader kan worden gebruikt met lineaire transportbanden of met de feederbasis en schijflader om schijven te doseren met behulp van pneumatische bediening.
Als u meer wilt weten over hoe pneumatiek kan worden gebruikt om het transport en de sortering van schijven te automatiseren, lees dan het artikel Inzicht in CTE-werkcelpneumatiek
De Slangentransportband
De Serpentine Conveyor, ook wel slang- of spiraaltransporteur genoemd, bestaat uit onderling verbonden banden en platforms die in een reeks van bochten en wendingen zijn gerangschikt, waardoor ze lijken op een slangachtige vorm. Deze transportbanden zijn ontworpen om de beschikbare ruimte optimaal te benutten.
Serpentine transportbandcomponenten
De Serpentine Transportband bevat de volgende onderdelen:
Keten en platforms
De ketting en de platforms vormen de bewegende onderdelen van de slangtransportband.
Slangentransportband - Ketting
De ketting bestaat uit met elkaar verbonden schakels. De ketting in de CTE Workcell Kit bevat allereerst 80 schakels. De lengte van de ketting kan worden aangepast aan de behoeften van uw bouwwerk. Zie dit artikel voor informatie over het maken van een op maat gemaakte serpentinetransportband.
De ketting verbindt het oppervlak van de transportband (de platforms) met de rails, inclusief een tandwiel, om de beweging van de transportband te regelen.
Slangentransportband - Platform
De slangvormige transportband - Het platform is het oppervlak van de transportband dat in contact komt met objecten. Deze onderdelen klikken vast op het oppervlak van de ketting.
Spoorstukken
Spoordelen zijn delen van de basis van de serpentinetransportband die worden gebruikt om apparaten aan de transportband te koppelen, en de transportband zelf aan de CTE-tegels.
Slangentransportband - Recht spoor
De serpentinetransportband met recht spoor is een gedeelte van de transportband dat een recht pad behoudt.
Slangentransportband - Draaispoor
De Serpentine Conveyor - Turn Track maakt een bocht van 90 graden voor de transportband.
Slangentransportband - Aandrijfspoor
De Serpentine Conveyor - Drive Track is het onderdeel met bevestigingspunten voor een 5,5W motor en tandwiel. Deze zijn verbonden met de Chain en zorgen voor de rotatie ervan, die op zijn beurt de platforms in beweging brengt.
Slangentransportband - Omleidingsspoor
De Serpentine Conveyor - Diverter Track beschikt over een bevestigingspunt voor de pneumatische Diverter Tower om items om te leiden of te sorteren naar verschillende paden of bestemmingen binnen de grotere transportband. Aan de andere kant van dit spoor bevindt zich een opening waardoor schijven van de transportband naar een ander systeem kunnen worden verplaatst.
