Wanneer u pneumatiek gebruikt met de CTE Workcell, moet u het apparaat configureren in VEXcode EXP. Zodra de pneumatiek is geconfigureerd, voegt VEXcode EXP de pneumatische commando's toe aan de Toolbox.
Open een project in VEXcode EXP.
Selecteer het Apparatenvenster-pictogram in de rechterbovenhoek van het scherm.
Selecteer de knopEen apparaat toevoegen.

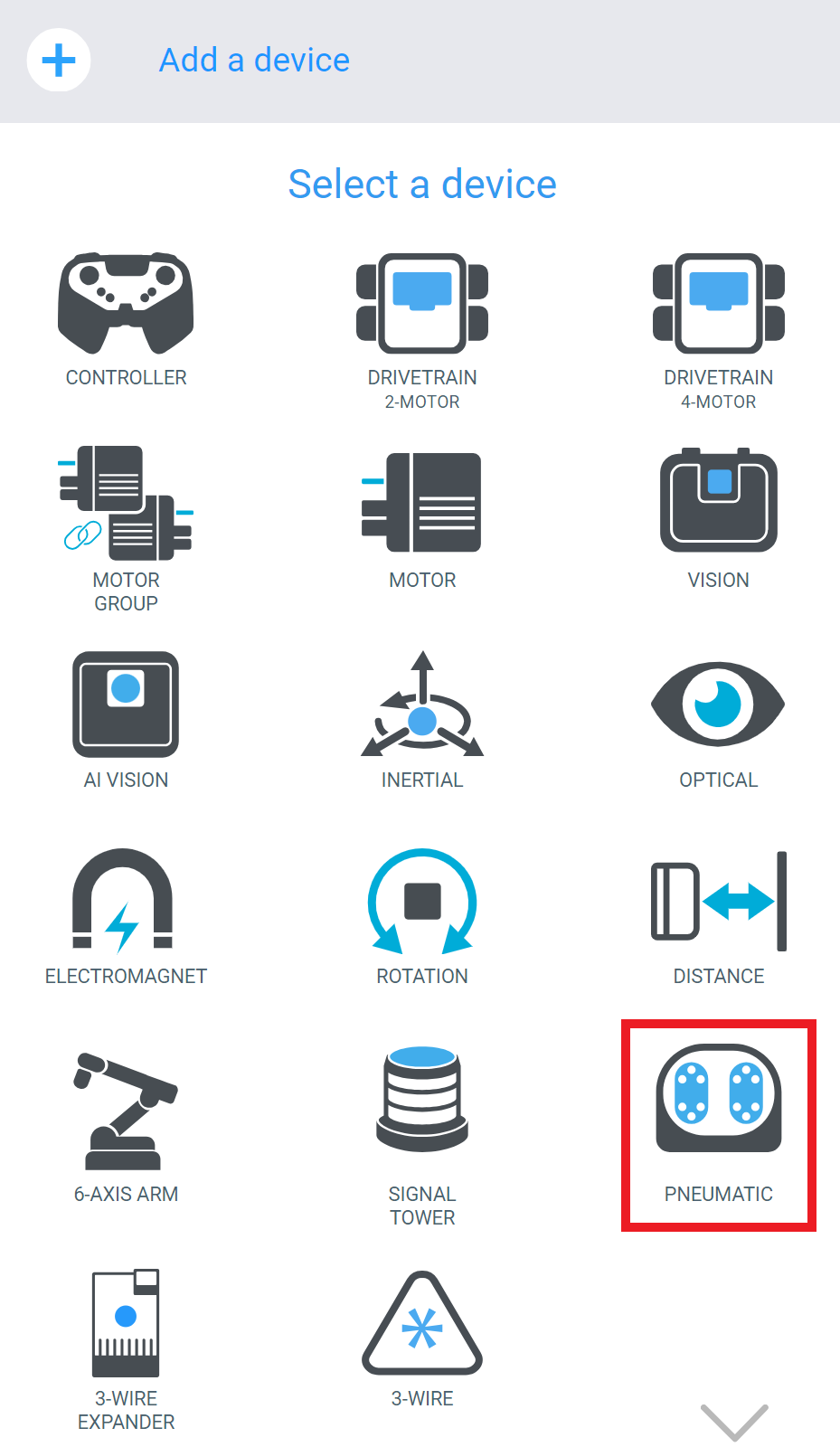

Selecteer PNEUMATIC uit de lijst met beschikbare apparaten.

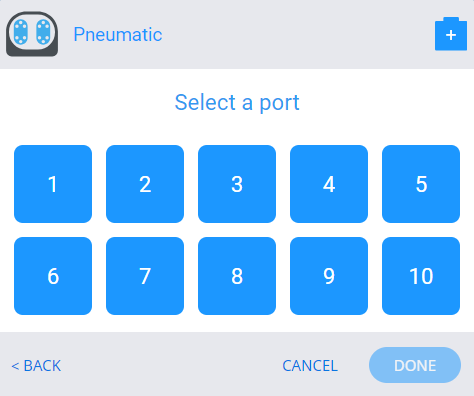

Selecteer op welke poort de pneumatiek is aangesloten op de EXP Brain.

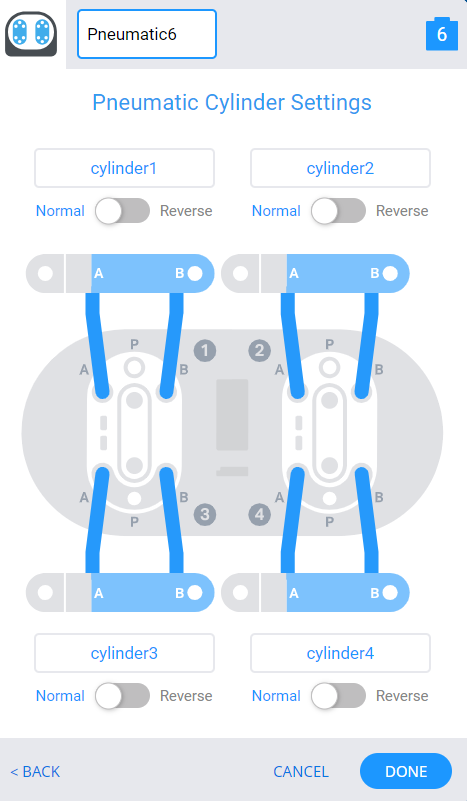

Het venster Pneumatische cilinderinstellingen wordt geopend.
Standaard zijn bij de instellingen de A- en B-zijde van de cilinders automatisch verbonden met de A- en B-zijde van de pneumatische solenoïde.

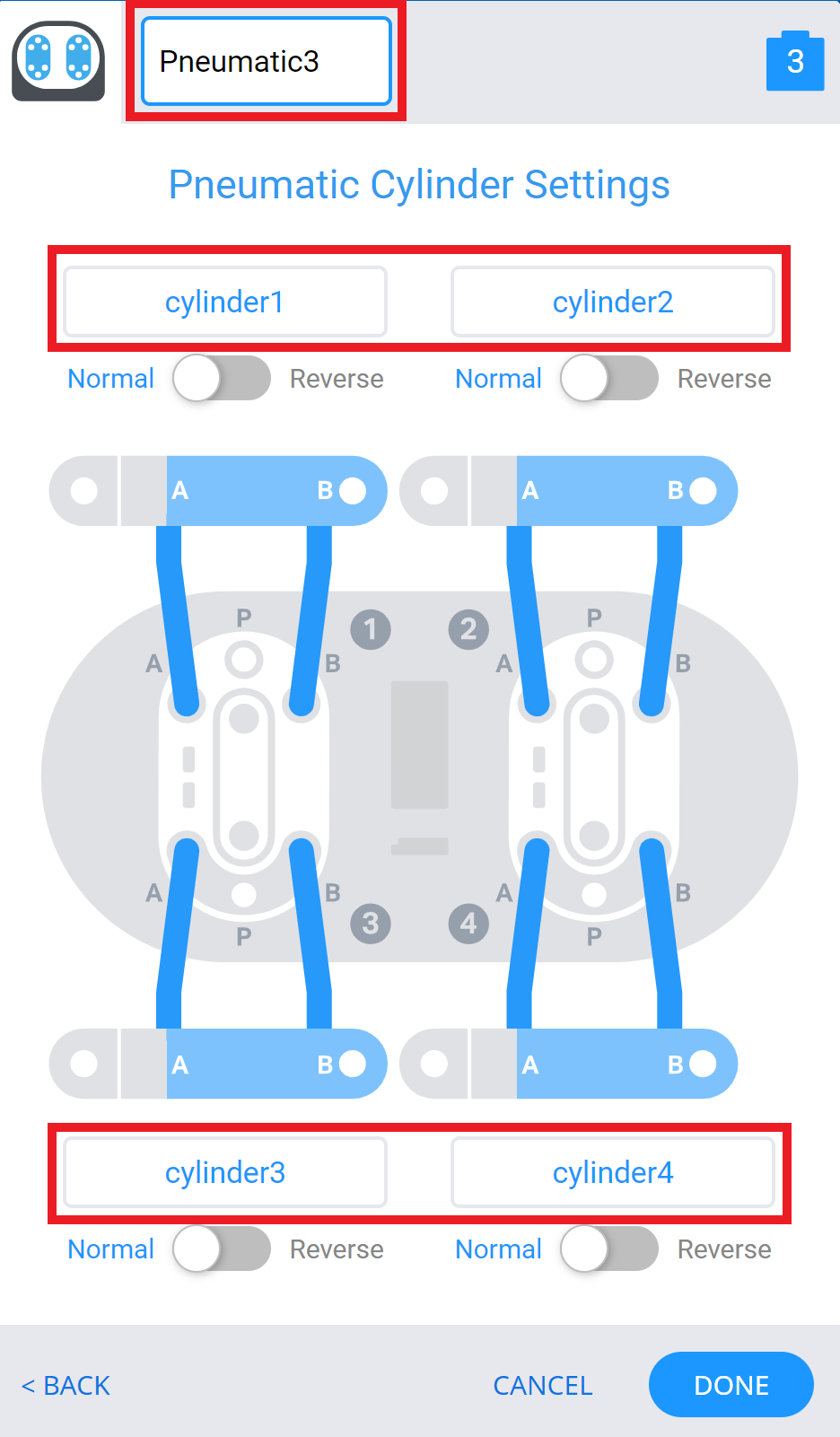

Vanuit het venster Pneumatische cilinderinstellingen kunt u de pneumatiek en de afzonderlijke cilinders hernoemen.

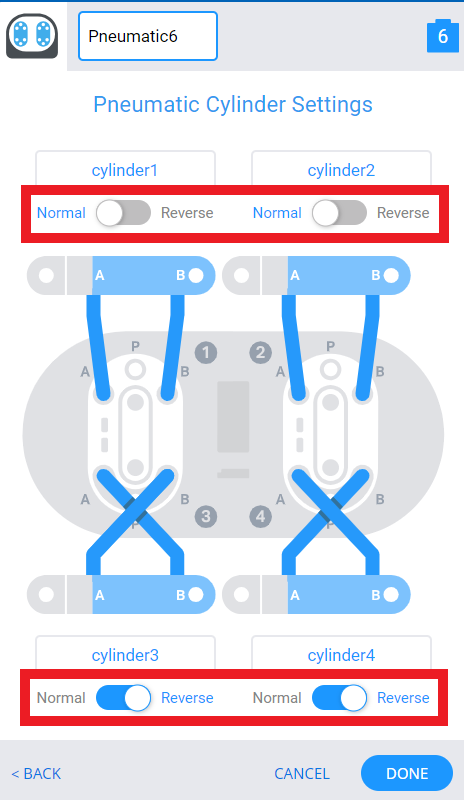

U kunt de schakelaarsNormaal ofOmgekeerd selecteren om de configuratie van de cilinders te wijzigen.

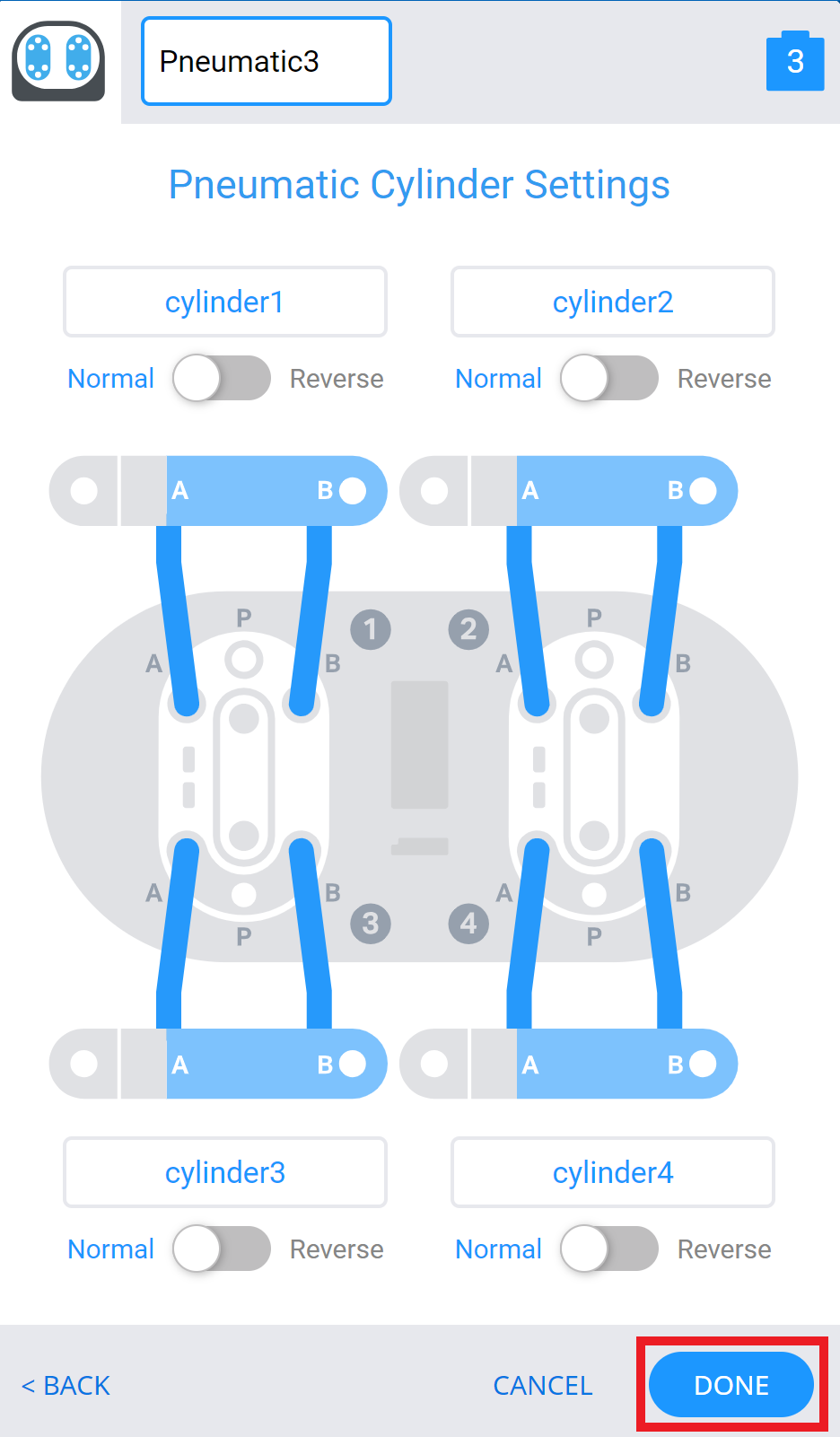

SelecteerGereed.

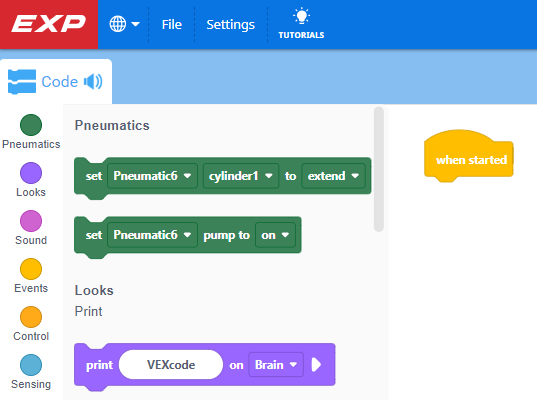

Pneumatische opdrachten verschijnen in de Toolbox, zodat u kunt beginnen met het coderen van het pneumatische systeem in VEXcode EXP.
