ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് V5 പോർട്ടബിൾ കോമ്പറ്റീഷൻ ഫീൽഡിൽ ഘടിപ്പിക്കുന്നു. – VEX ലൈബ്രറി

V5 പോർട്ടബിൾ കോംപറ്റീഷൻ ഫീൽഡ്ലേക്ക് ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് എങ്ങനെ മൌണ്ട് ചെയ്യാമെന്ന് ഈ ലേഖനം നിങ്ങളെ പഠിപ്പിക്കും.

റോബോട്ടിക്സ് മത്സരങ്ങളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി ഘടകങ്ങളുടെ പ്രാരംഭ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന, V5 കോമ്പറ്റീഷൻ റോബോട്ടുകളുടെ സജ്ജീകരണ പ്രക്രിയയുടെ ഘട്ടം 1.

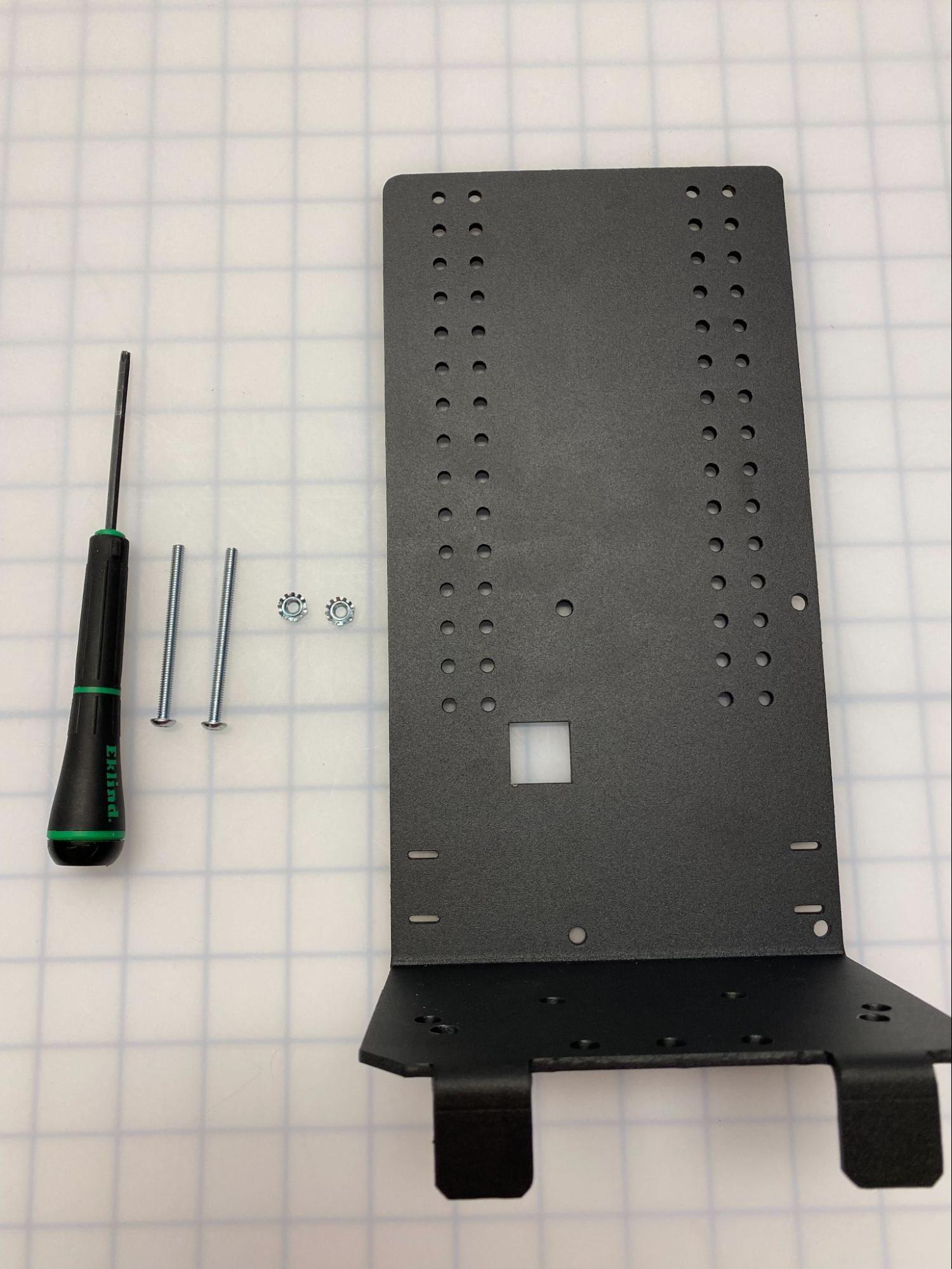

1. സ്റ്റാൻഡ് ഘടിപ്പിക്കുന്നതിനുള്ള ഹാർഡ്‌വെയർ ശേഖരിക്കുക.

ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് പോർട്ടബിൾ ഫീൽഡ് ഹാർഡ്‌വെയറിലേക്ക് മൗണ്ടുചെയ്യുന്നതിന് ആവശ്യമായത്:

സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ 8-32 x 2.25” - 2 ക്യൂ
നൈലോക്ക് നട്ട്സ് - 2 എണ്ണം
T15 സ്ക്രൂഡ്രൈവർ

V5 കോമ്പറ്റീഷൻ റോബോട്ടുകളുടെ സജ്ജീകരണ പ്രക്രിയയുടെ രണ്ടാം ഘട്ടം, ഒരു കോമ്പറ്റീഷൻ റോബോട്ട് നിർമ്മിക്കുന്നതിനുള്ള പ്രധാന ഘടകങ്ങളും അസംബ്ലി നിർദ്ദേശങ്ങളും ചിത്രീകരിക്കുന്നു.

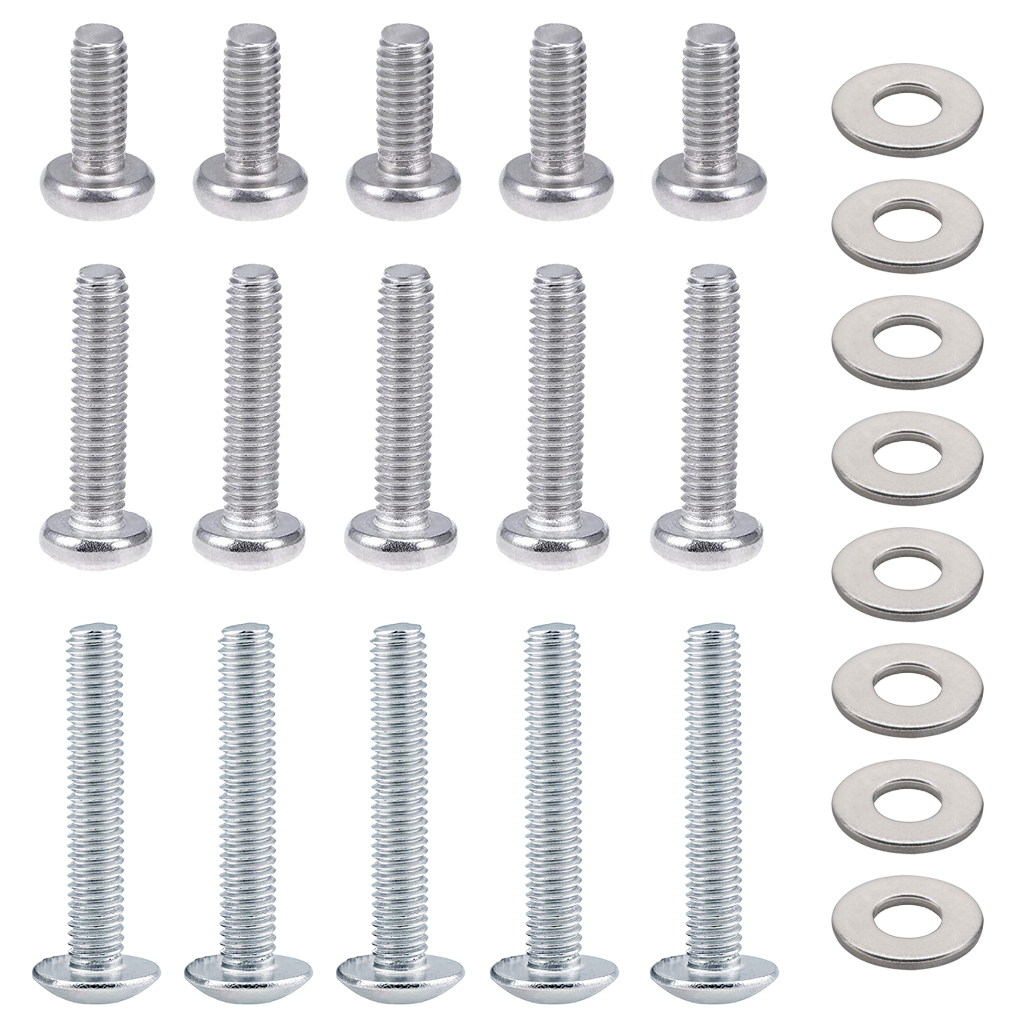

2. മോണിറ്റർ ഘടിപ്പിക്കുന്നതിനുള്ള ഹാർഡ്‌വെയർ ശേഖരിക്കുക.

ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡിലേക്ക് മോണിറ്റർ ഘടിപ്പിക്കുന്നതിന് ആവശ്യമായ ഹാർഡ്‌വെയർ:

സ്റ്റാൻഡേർഡ് ചെയ്ത VESA മോണിറ്റർ മൗണ്ടിംഗ് ഹാർഡ്‌വെയർ
സ്ക്രൂ, M4 x .7 x 10mm - അളവ് 5
സ്ക്രൂ, M4 x .7 x 18mm - അളവ് 5
സ്ക്രൂ, M4 x .7 x 25mm - അളവ് 5
സ്‌പെയ്‌സർ - ക്യൂട്ടി 8
ഫിലിപ്സ് ഹെഡ് സ്ക്രൂഡ്രൈവർ

V5 വിഭാഗത്തിൽ മത്സര റോബോട്ടുകൾ നിർമ്മിക്കുന്നതിനുള്ള ഘട്ടം 3 ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ലേബൽ ചെയ്ത ഘടകങ്ങളും അസംബ്ലി നിർദ്ദേശങ്ങളും ഉൾക്കൊള്ളുന്നു.

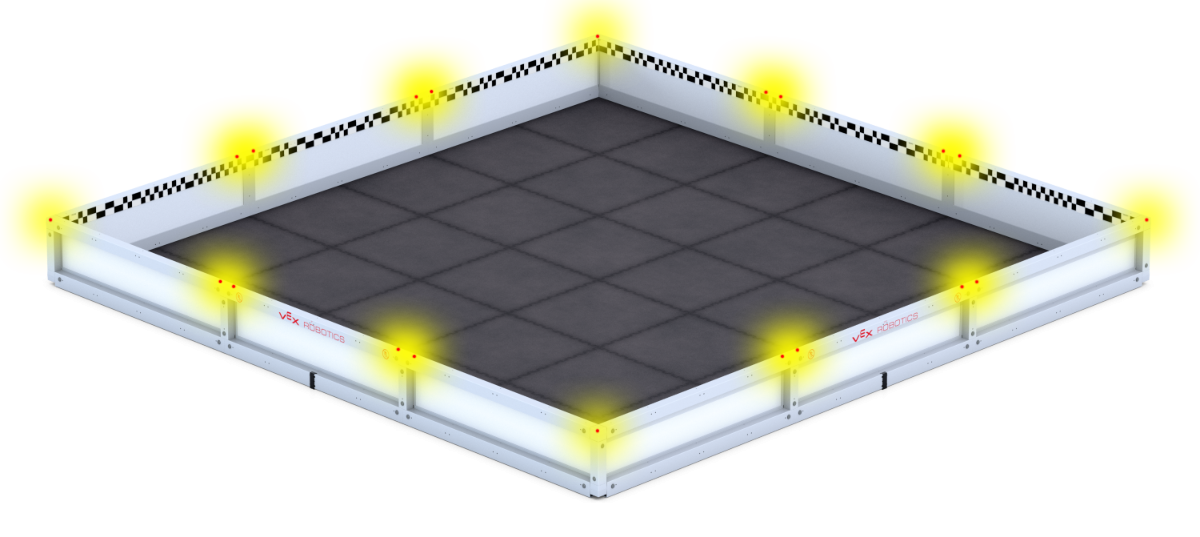

3. ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് ഘടിപ്പിക്കുന്നതിനുള്ള സ്ഥലം നിർണ്ണയിക്കുക.

ഒരു ടി-കണക്ടർ ഉപയോഗിച്ച് ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് ഏത് മൂലയിലും അല്ലെങ്കിൽ അരികിലും ഘടിപ്പിക്കാം.

V5-ൽ മത്സര റോബോട്ടുകൾ രൂപകൽപ്പന ചെയ്യുന്നതിനുള്ള പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, ഫലപ്രദമായ റോബോട്ട് വികസനത്തിനുള്ള പ്രധാന ഘട്ടങ്ങളും തീരുമാന പോയിന്റുകളും എടുത്തുകാണിക്കുന്നു.

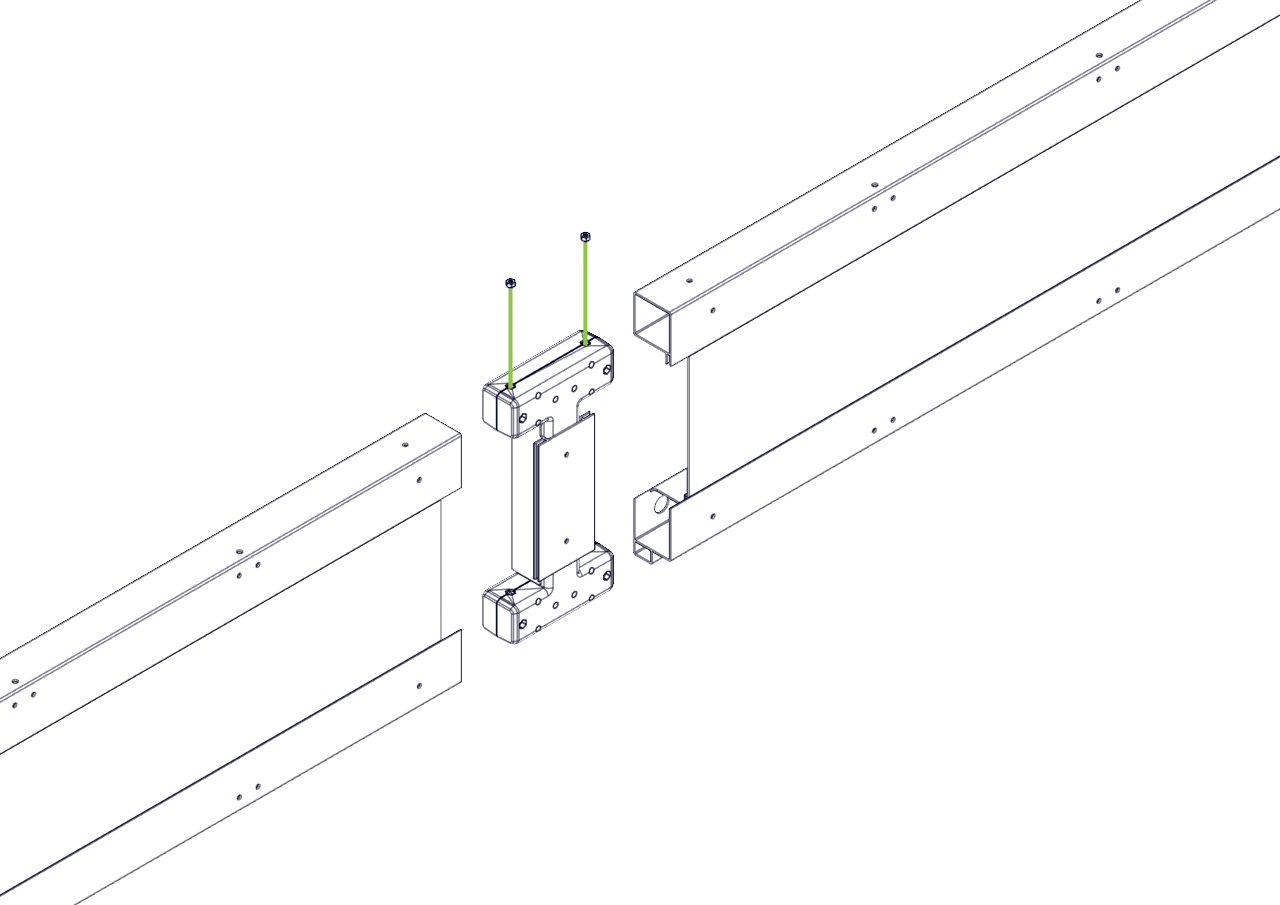

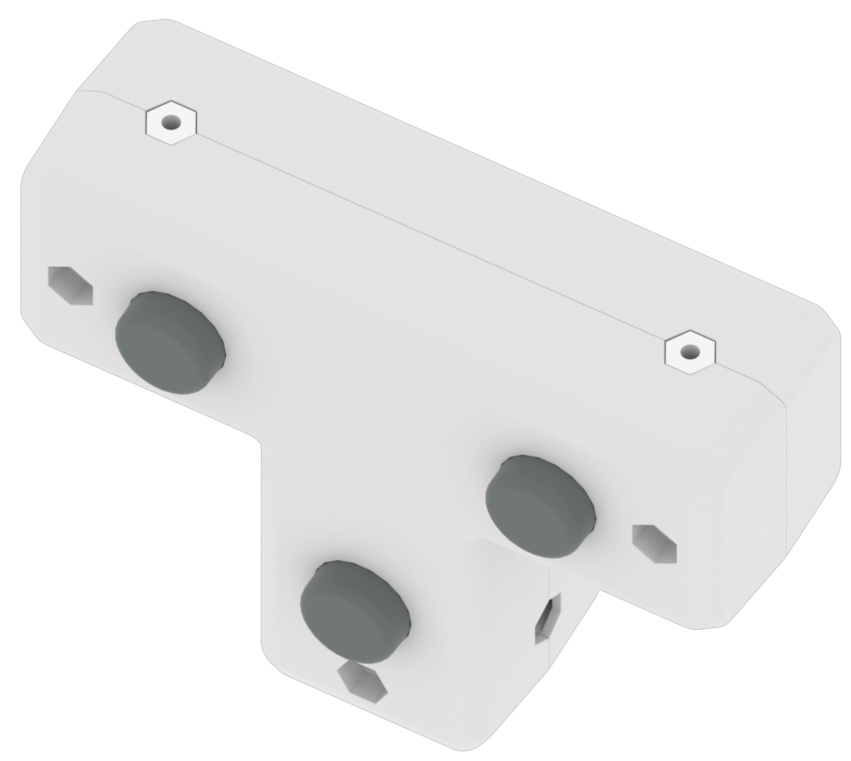

4. ഒരു സ്ഥലം തീരുമാനിച്ചുകഴിഞ്ഞാൽ, കോർണർ കണക്ടറിലോ ടി-കണക്ടറുകളിലോ ഉള്ള നട്ട് പോക്കറ്റുകളിൽ നൈലോക്ക് നട്ടുകൾ സ്ഥാപിക്കുക.

ഇത് ചെയ്യുന്നതിന്, നട്ട് പോക്കറ്റുകൾ തുറന്നുകാട്ടുന്നതിനായി കണക്ടറുകളിൽ നിന്നുള്ള എക്സ്ട്രൂഷനുകൾ അൺ-പോപ്പ് ചെയ്യുക.

റോബോട്ടിക്സ് മത്സരങ്ങളിൽ മികച്ച പ്രകടനത്തിനായി പ്രധാന ഘടകങ്ങളും കണക്ഷനുകളും എടുത്തുകാണിക്കുന്ന, ഒരു V5 മത്സര റോബോട്ടിന്റെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

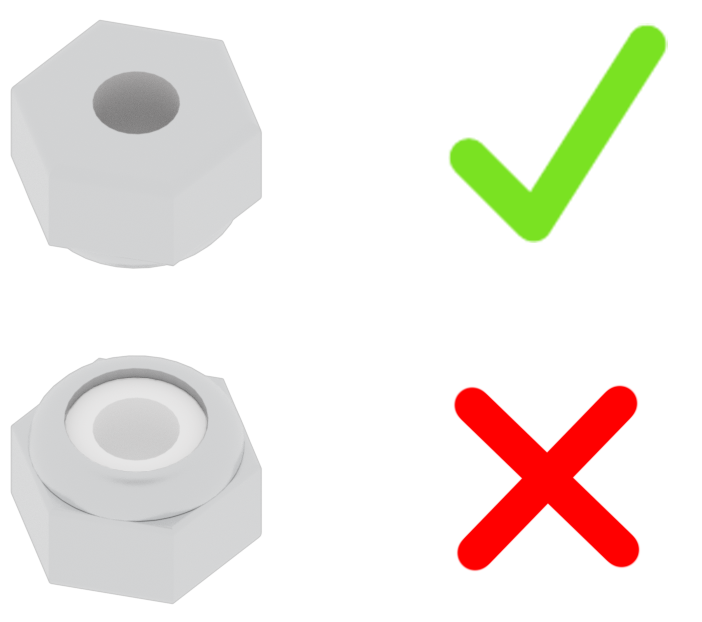

കുറിപ്പ്: നൈലോക്ക് നട്ടുകൾ ശരിയായ ഓറിയന്റേഷനിൽ ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

റോബോട്ടിക്സ് മത്സരങ്ങളിൽ മികച്ച പ്രകടനത്തിനായി പ്രധാന ഘടകങ്ങളും കണക്ഷനുകളും എടുത്തുകാണിക്കുന്ന, ഒരു V5 മത്സര റോബോട്ടിന്റെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം. V5 കോമ്പറ്റീഷൻ റോബോട്ടുകളുടെ അസംബ്ലി പ്രക്രിയയുടെ ഘട്ടം 5.2 ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായുള്ള അവയുടെ ക്രമീകരണവും വിശദീകരിക്കുന്നു.

മത്സര റോബോട്ടിന്റെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന, മത്സരങ്ങൾക്കായി റോബോട്ട് നിർമ്മിക്കുന്നതിനും ക്രമീകരിക്കുന്നതിനുമുള്ള പ്രധാന ഘടകങ്ങളും നിർദ്ദേശങ്ങളും എടുത്തുകാണിക്കുന്ന, VEX റോബോട്ടിക്സ് ഡോക്യുമെന്റേഷനിൽ നിന്നുള്ള ഘട്ടം 5.3 ന്റെ സ്ക്രീൻഷോട്ട്. മത്സര റോബോട്ടുകളുടെ അസംബ്ലിയിലോ കോൺഫിഗറേഷനിലോ ശ്രദ്ധ കേന്ദ്രീകരിക്കുന്ന, ഫലപ്രദമായ റോബോട്ട് രൂപകൽപ്പനയ്ക്കുള്ള ലേബൽ ചെയ്ത ഘടകങ്ങളും നിർദ്ദേശങ്ങളും ഉൾക്കൊള്ളുന്ന, V5 വിഭാഗ വിവരണത്തിന്റെ ഘട്ടം 5.4 ചിത്രീകരിക്കുന്ന സ്ക്രീൻഷോട്ട്.

5. എക്സ്ട്രൂഷനുകൾ കണക്ടറിലേക്ക് തിരികെ ബന്ധിപ്പിക്കുക.

നട്ട്സ് പോക്കറ്റുകൾക്കുള്ളിൽ തന്നെ തുടരുന്നുവെന്ന് ഉറപ്പാക്കുക.

മത്സര റോബോട്ടുകളുടെ വിഭാഗത്തിലെ V5 കാറ്റഗറി വിവരണത്തിന്റെ ഭാഗമായി, ഒരു മത്സര റോബോട്ടിന്റെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും എടുത്തുകാണിക്കുന്നു. ഒരു മത്സര റോബോട്ട് ഡിസൈൻ പ്രക്രിയയുടെ സ്ക്രീൻഷോട്ട്, V5 വിഭാഗ വിവരണത്തിലെ ഘട്ടം 6.2 ചിത്രീകരിക്കുന്നു, ഒരു മത്സര റോബോട്ട് നിർമ്മിക്കുന്നതിനുള്ള പ്രധാന ഘടകങ്ങളും അസംബ്ലി നിർദ്ദേശങ്ങളും പ്രദർശിപ്പിക്കുന്നു. V5-ൽ മത്സര റോബോട്ടുകൾ കോൺഫിഗർ ചെയ്യുന്നതിനുള്ള പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, ഒപ്റ്റിമൽ സജ്ജീകരണത്തിനും പ്രകടനത്തിനുമുള്ള ഘട്ടങ്ങളും തീരുമാന പോയിന്റുകളും വിശദീകരിക്കുന്നു. V5 സിസ്റ്റത്തിൽ ഒരു മത്സര റോബോട്ട് കോൺഫിഗർ ചെയ്യുന്നതിനുള്ള ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, സജ്ജീകരണത്തിലും പ്രവർത്തനത്തിലും ഉൾപ്പെട്ടിരിക്കുന്ന പ്രധാന ഘടകങ്ങളും പ്രക്രിയകളും എടുത്തുകാണിക്കുന്നു.

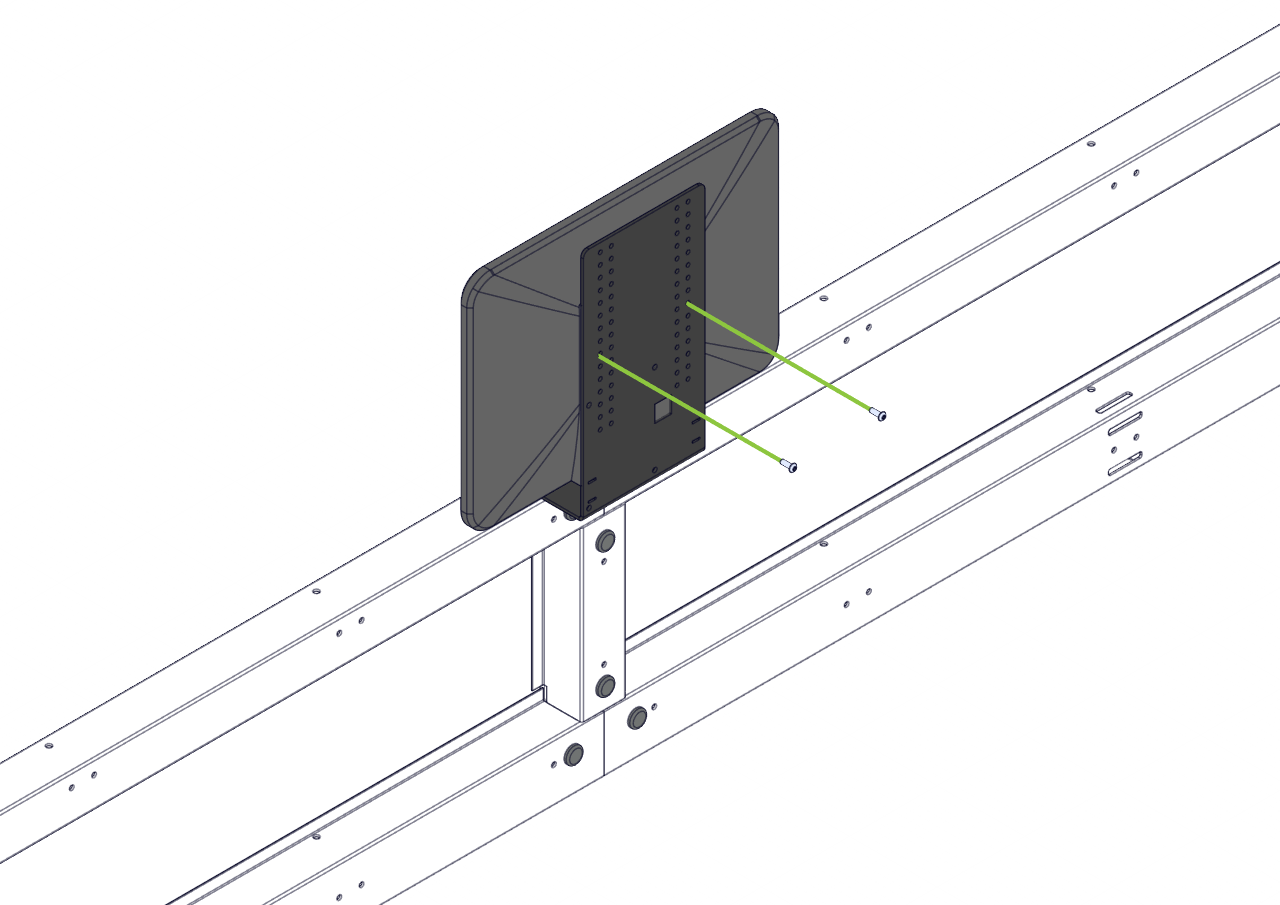

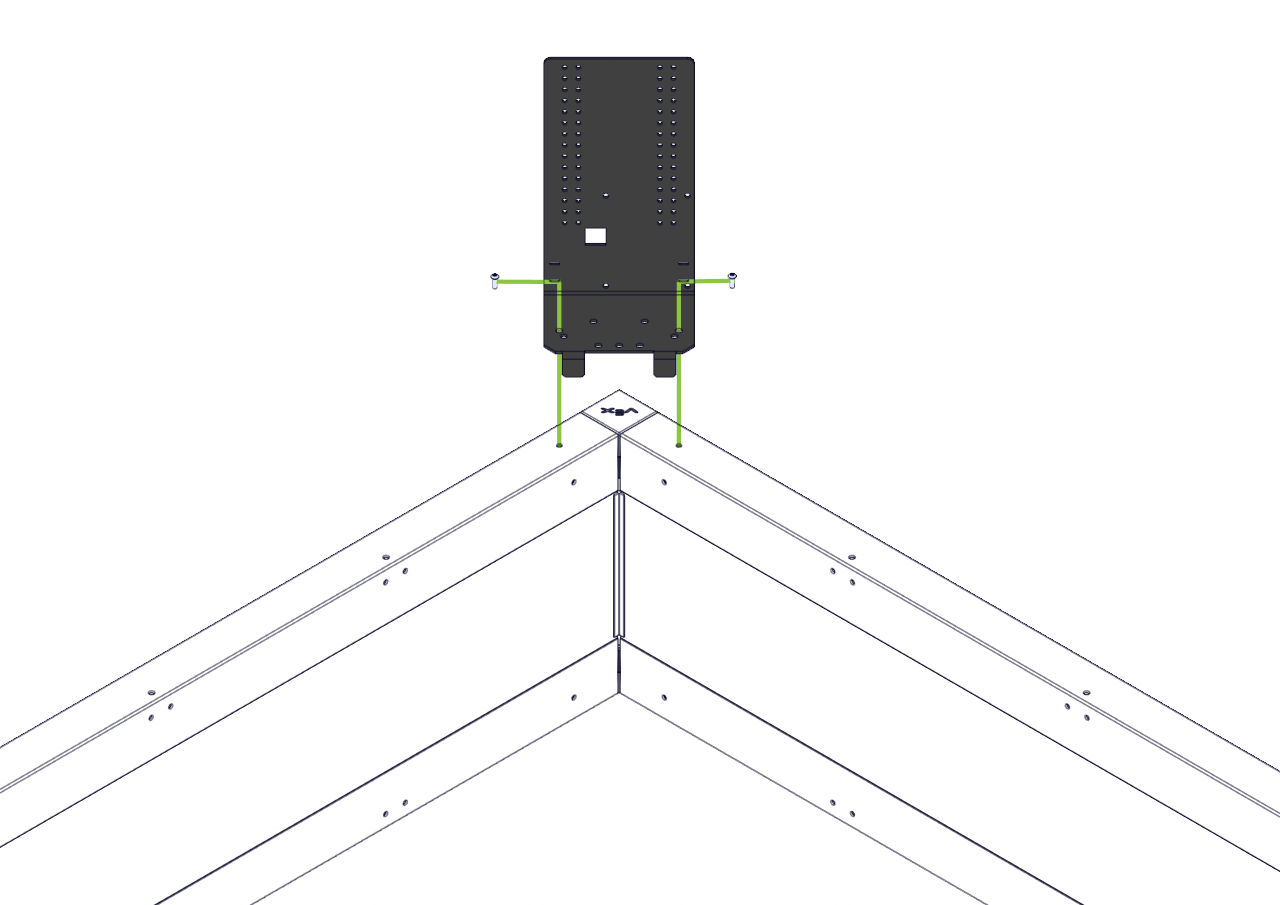

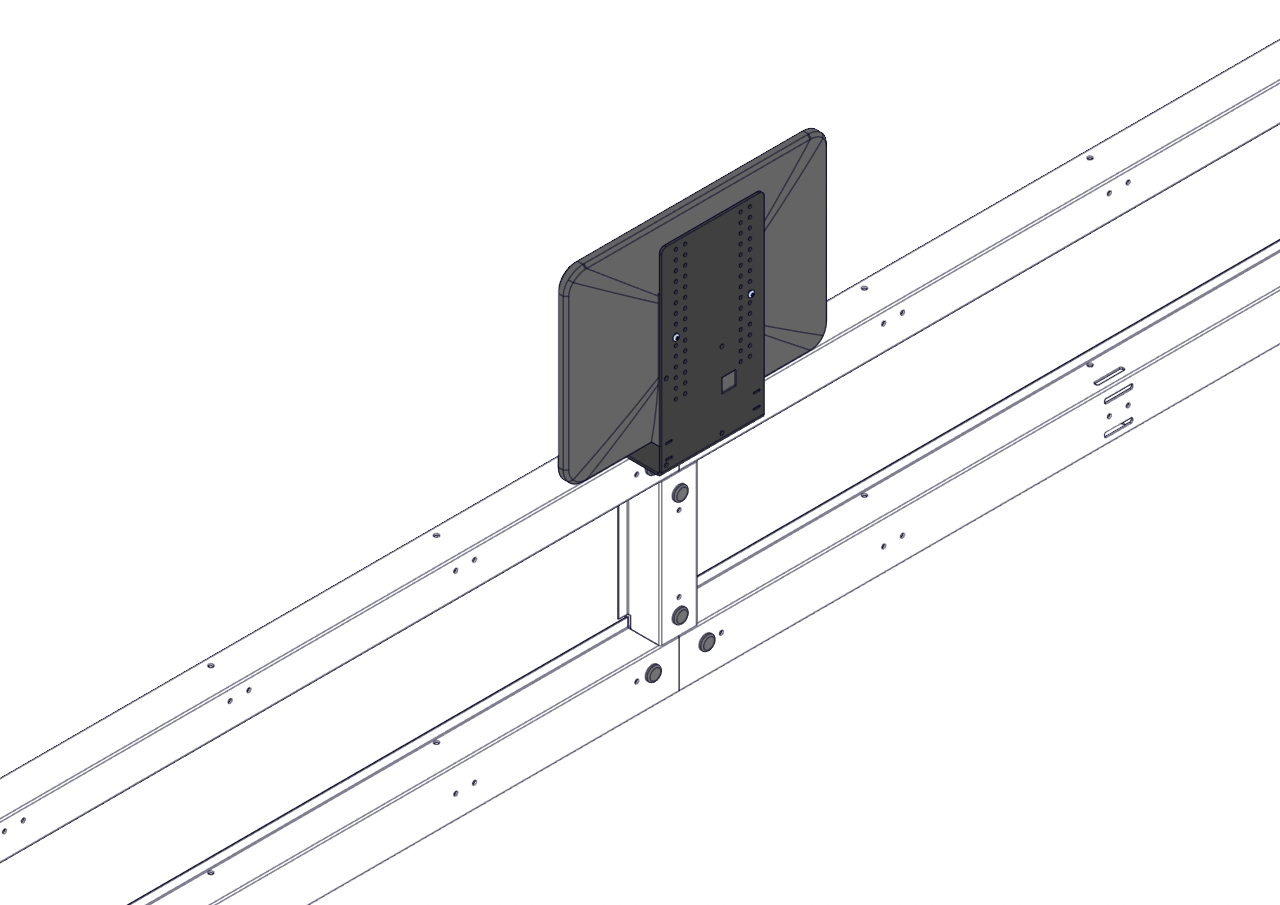

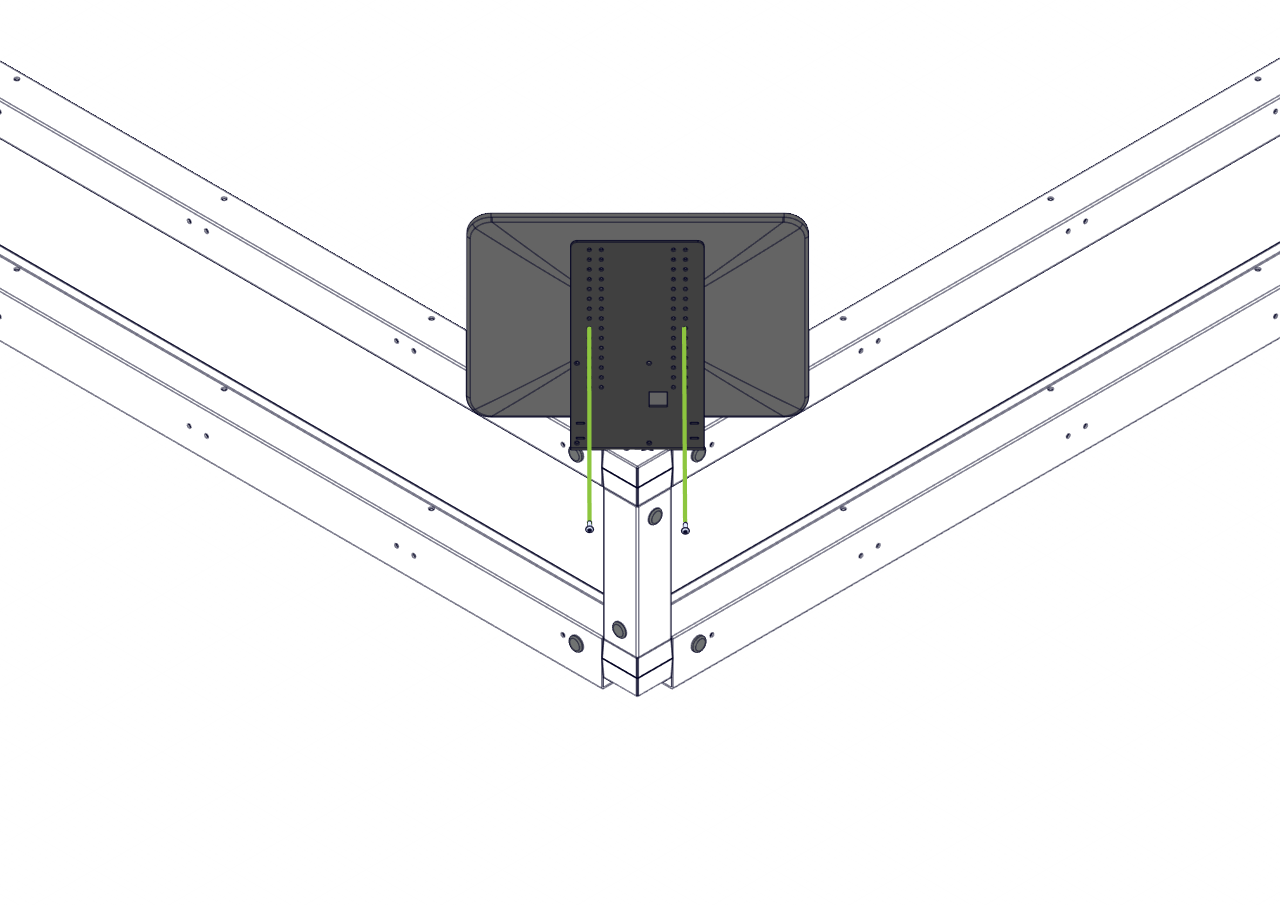

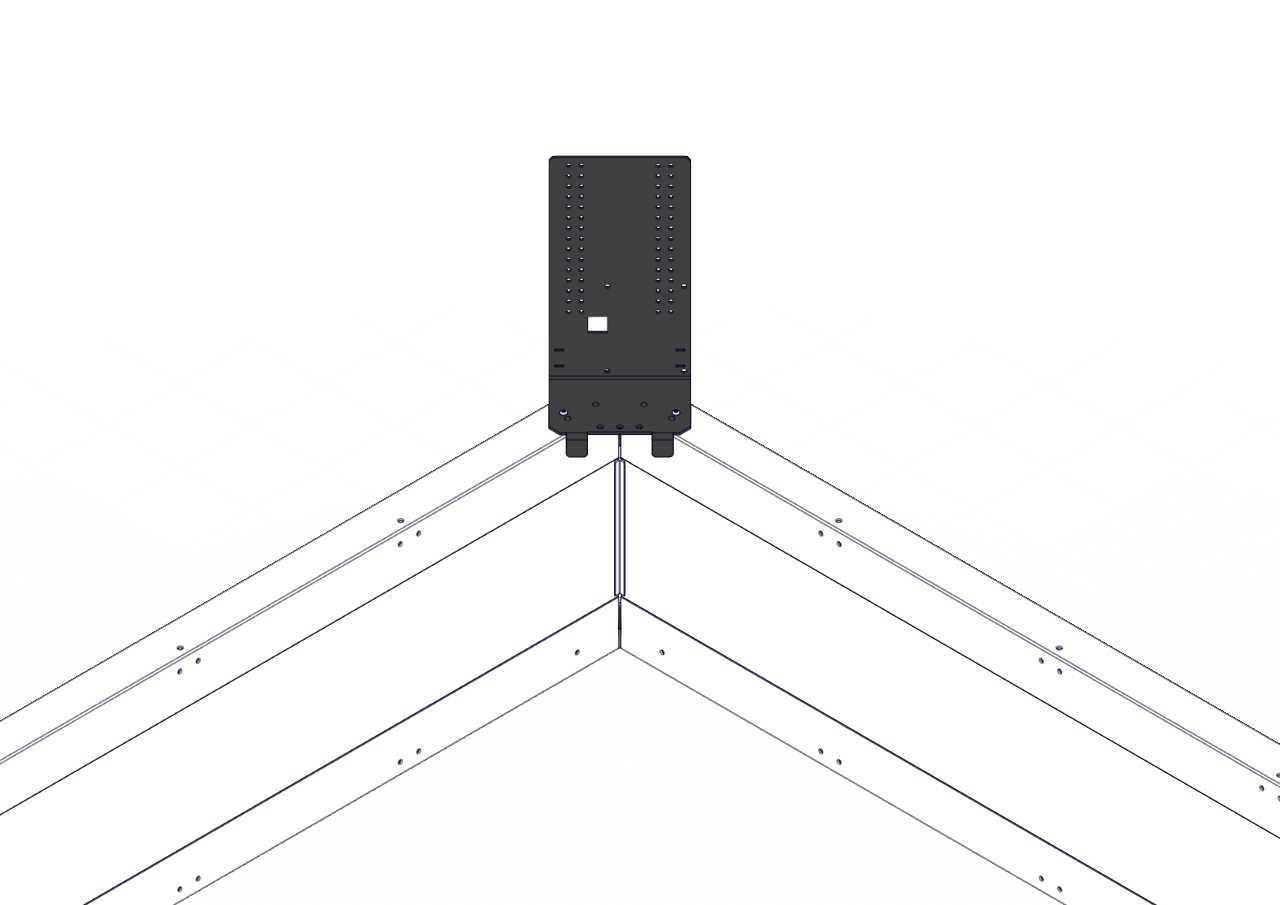

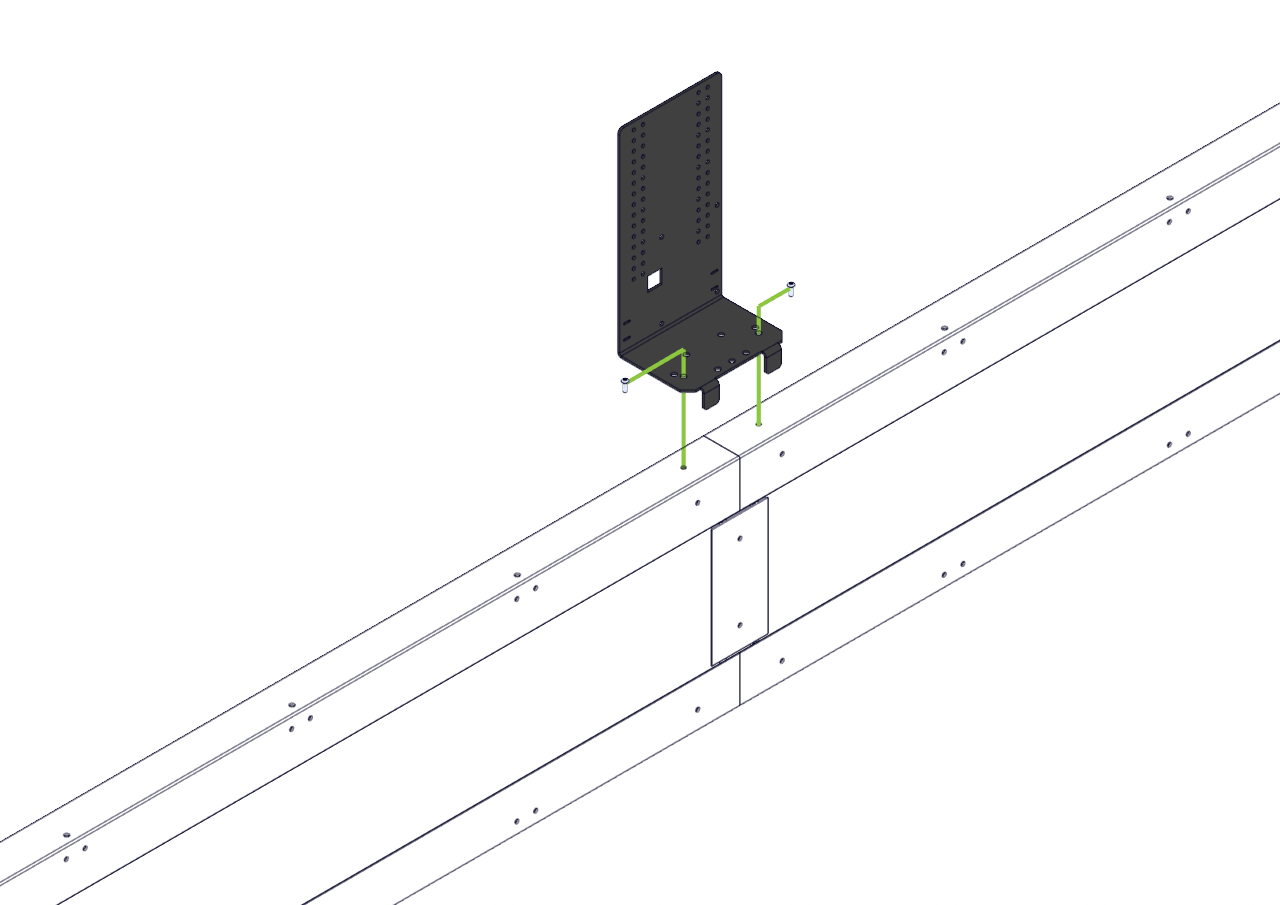

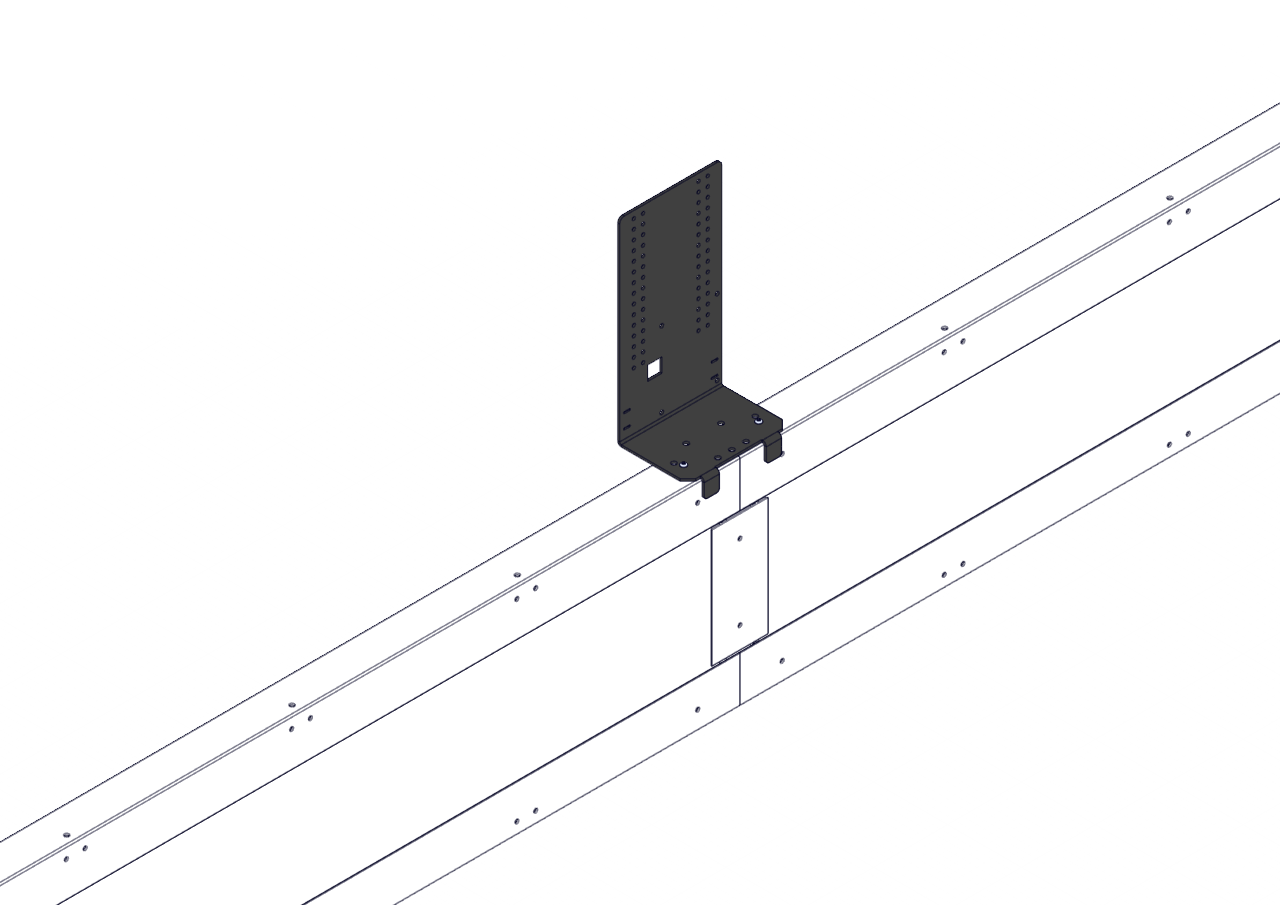

6. എക്സ്ട്രൂഷനുകളിൽ ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് സ്ഥാപിക്കുക.

രണ്ട് സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂകൾ ഉപയോഗിച്ച് സ്റ്റാൻഡ് ഘടിപ്പിക്കുക.
സ്ക്രൂകൾ പൂർണ്ണമായും മുറുക്കിയിട്ടുണ്ടെന്നും ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡ് സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കുക.

മത്സര റോബോട്ടുകളുടെ സജ്ജീകരണ പ്രക്രിയ ചിത്രീകരിക്കുന്ന, ലേബൽ ചെയ്ത ഘടകങ്ങളും അസംബ്ലിക്കുള്ള നിർദ്ദേശങ്ങളും ഉൾക്കൊള്ളുന്ന, V5 വിഭാഗ വിവരണത്തിൽ നിന്നുള്ള ഘട്ടം 7.1 ന്റെ സ്ക്രീൻഷോട്ട്.

V5 സിസ്റ്റത്തിൽ മത്സര റോബോട്ടുകളെ കോൺഫിഗർ ചെയ്യുന്നതിനുള്ള പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, റോബോട്ട് സജ്ജീകരണത്തിലും പ്രവർത്തനത്തിലും ഉൾപ്പെട്ടിരിക്കുന്ന പ്രധാന ഘട്ടങ്ങളും തീരുമാനങ്ങളും എടുത്തുകാണിക്കുന്നു.

V5 വിഭാഗ വിവരണത്തിന്റെ ഘട്ടം 7.3, ഒരു മത്സര റോബോട്ടിന്റെ ഘടകങ്ങളുടെയും അസംബ്ലി നിർദ്ദേശങ്ങളുടെയും വിശദമായ ഡയഗ്രം കാണിക്കുന്നു, റോബോട്ടിക്സ് മത്സരങ്ങളിലെ മികച്ച പ്രകടനത്തിനായി പ്രധാന ഭാഗങ്ങളും അവയുടെ ക്രമീകരണവും എടുത്തുകാണിക്കുന്നു.

V5-ൽ മത്സര റോബോട്ടുകൾ ക്രമീകരിക്കുന്നതിനുള്ള ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, ഫലപ്രദമായ പ്രോഗ്രാമിംഗിനും പ്രവർത്തനത്തിനുമുള്ള പ്രധാന പ്രക്രിയകളും തീരുമാന പോയിന്റുകളും എടുത്തുകാണിക്കുന്നു.

V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിൽ ഒരു മത്സര റോബോട്ട് കോൺഫിഗർ ചെയ്യുന്നതിനുള്ള ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, ഫലപ്രദമായ സജ്ജീകരണത്തിനും പ്രവർത്തനത്തിനുമുള്ള പ്രധാന ഘടകങ്ങളും പ്രക്രിയകളും എടുത്തുകാണിക്കുന്നു.

V5 വിഭാഗത്തിലെ മത്സര റോബോട്ടുകളുമായി ബന്ധപ്പെട്ട പ്രക്രിയ ചിത്രീകരിക്കുന്ന, ലേബൽ ചെയ്ത ഘടകങ്ങളും സജ്ജീകരണത്തിനുള്ള നിർദ്ദേശങ്ങളും ഉൾക്കൊള്ളുന്ന, VEX റോബോട്ടിക്സ് ഡോക്യുമെന്റേഷനിൽ നിന്നുള്ള ഘട്ടം 7.6 ന്റെ സ്ക്രീൻഷോട്ട്.

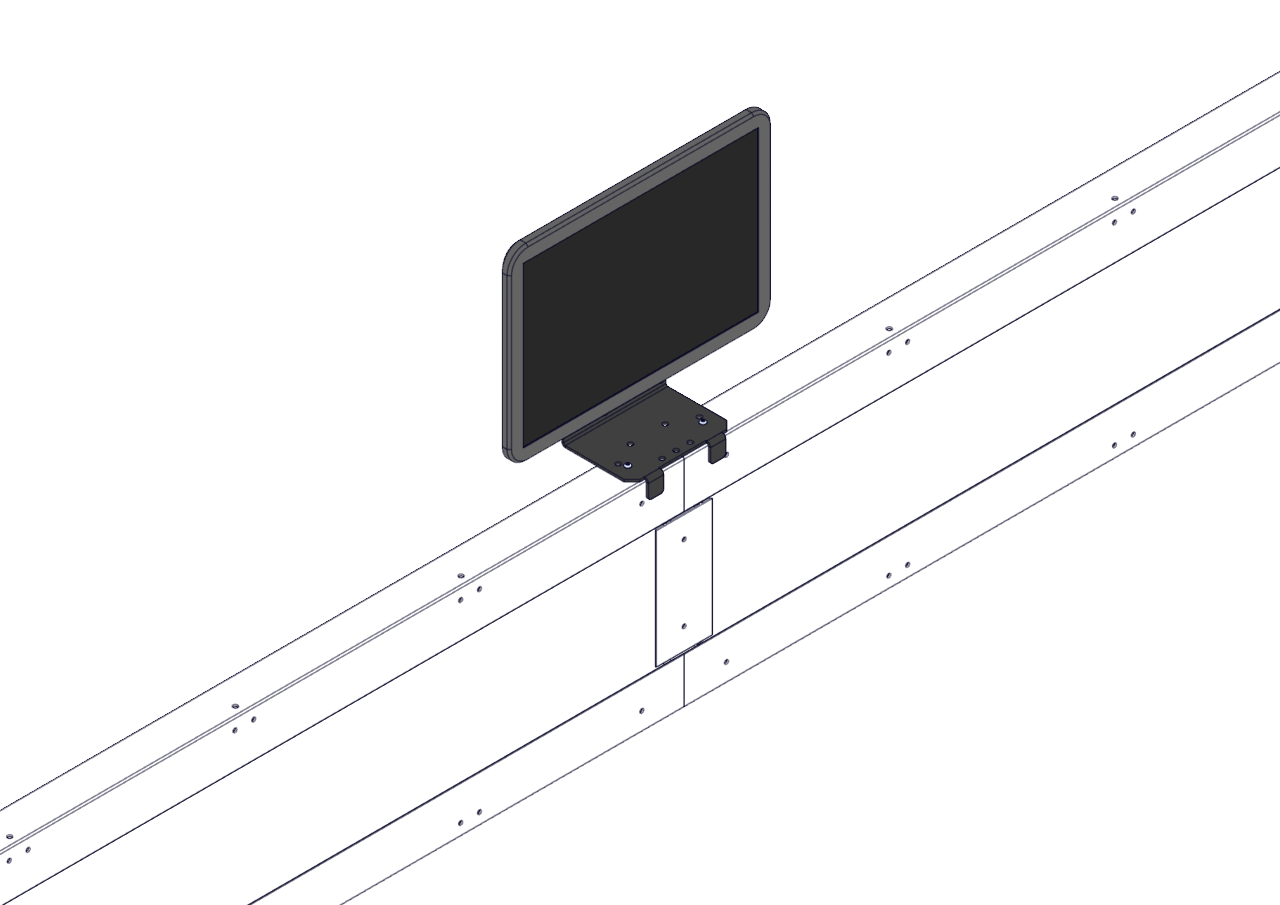

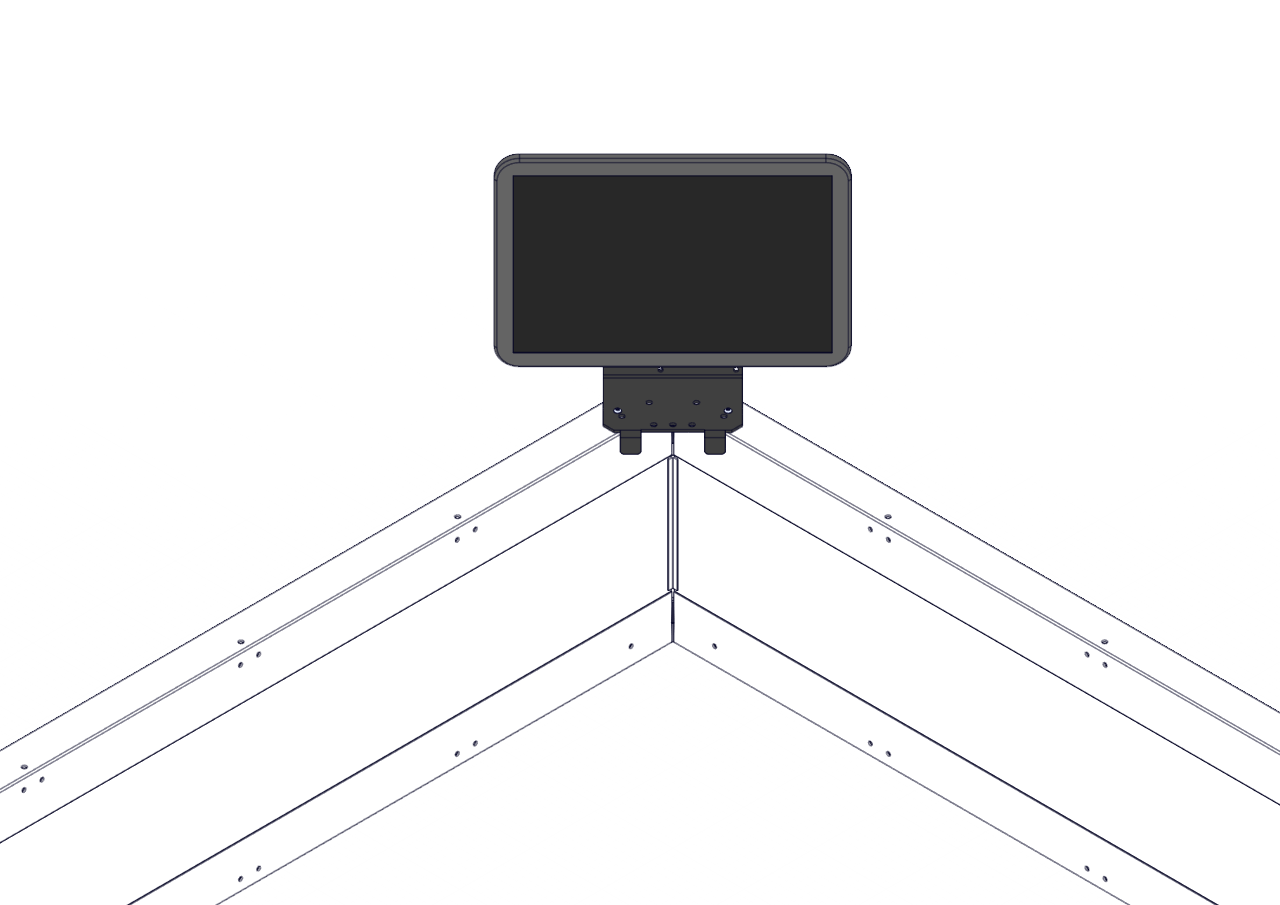

7. സ്റ്റാൻഡേർഡ് VESA മോണിറ്റർ മൗണ്ടിംഗ് ഹാർഡ്‌വെയർ ഉപയോഗിച്ച്, മോണിറ്റർ ഫീൽഡ് മോണിറ്റർ സ്റ്റാൻഡിൽ ഘടിപ്പിക്കുക.

മോണിറ്റർ ഫീൽഡിലേക്ക് അഭിമുഖമായിരിക്കണം.
ഈ ചിത്രങ്ങളിൽ കാണിച്ചിരിക്കുന്നതുപോലെ, നിങ്ങൾക്ക് മോണിറ്റർ ഫീൽഡിന്റെ വശങ്ങളിലോ മൂലകളിലോ ഘടിപ്പിക്കാം.
