ഫീൽഡ് കൺട്രോൾ സിസ്റ്റം V5 പോർട്ടബിൾ കോമ്പറ്റീഷൻ ഫീൽഡിലേക്ക് മൌണ്ട് ചെയ്യുന്നു – VEX ലൈബ്രറി

ഫീൽഡ് കൺട്രോൾ സിസ്റ്റം V5 പോർട്ടബിൾ കോംപറ്റീഷൻ ഫീൽഡ്ലേക്ക് എങ്ങനെ മൌണ്ട് ചെയ്യാമെന്ന് ഈ ലേഖനം നിങ്ങളെ പഠിപ്പിക്കും.

ഫലപ്രദമായ റോബോട്ട് നിർമ്മാണത്തിനായുള്ള ഘടകങ്ങളുടെ വിശദമായ ലേഔട്ടും അസംബ്ലി നിർദ്ദേശങ്ങളും കാണിക്കുന്ന ഒരു V5 മത്സര റോബോട്ട് നിർമ്മിക്കുന്നതിന്റെ ഘട്ടം 1.

1. ഹാർഡ്‌വെയർ ശേഖരിക്കുക

ഡ്രൈവർ ഇന്റർഫേസ് - ക്യൂട്ടി 2
മാച്ച് കൺട്രോളർ - ക്യൂട്ടി 1
നൈലോക്ക് നട്സ് - 6 എണ്ണം
8-32 0.5” & 2.0” നീളമുള്ള സ്ക്രൂ - അളവ് 6

V5 വിഭാഗത്തിലുള്ള ഒരു മത്സര റോബോട്ടിന്റെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും കണക്ഷനുകളും എടുത്തുകാണിക്കുന്നു.

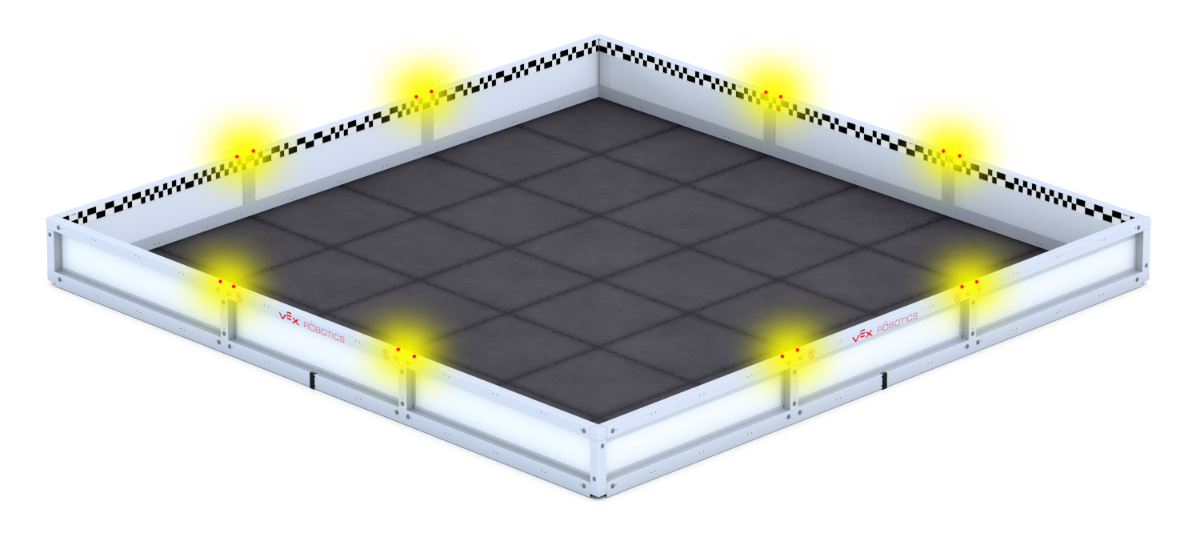

2. ഡ്രൈവർ ഇന്റർഫേസുകൾ ഘടിപ്പിക്കേണ്ട സ്ഥലം നിർണ്ണയിക്കുക

ചുവപ്പ് & നീല ഡ്രൈവർ സ്റ്റേഷനുകൾ നിർണ്ണയിക്കുക.
ഡ്രൈവർ സ്റ്റേഷനുകൾക്ക് സമീപം ഡ്രൈവർ ഇന്റർഫേസുകൾ സ്ഥാപിക്കണം.
ഫീൽഡിലെ ഏത് ടി-കണക്റ്റർ വിഭാഗത്തിലും ഡ്രൈവർ ഇന്റർഫേസുകൾ ഘടിപ്പിക്കാൻ കഴിയും.

കുറിപ്പ്: മൂന്ന് നിയന്ത്രണ സംവിധാനങ്ങളും ഫീൽഡിൽ ഘടിപ്പിക്കുന്നതിന് ഇനിപ്പറയുന്ന ഘട്ടങ്ങൾ (#3-5) പിന്തുടരാം.

V5 കാറ്റഗറി വിവരണത്തിന്റെ ഭാഗമായി, ഒരു മത്സര റോബോട്ടിന്റെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും എടുത്തുകാണിക്കുന്നു. V5-ൽ മത്സര റോബോട്ടുകൾ നിർമ്മിക്കുന്നതിനുള്ള ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, രൂപകൽപ്പനയിലും നിർമ്മാണ ഘട്ടങ്ങളിലും ഉൾപ്പെട്ടിരിക്കുന്ന പ്രധാന ഘടകങ്ങളും പ്രക്രിയകളും എടുത്തുകാണിക്കുന്നു.

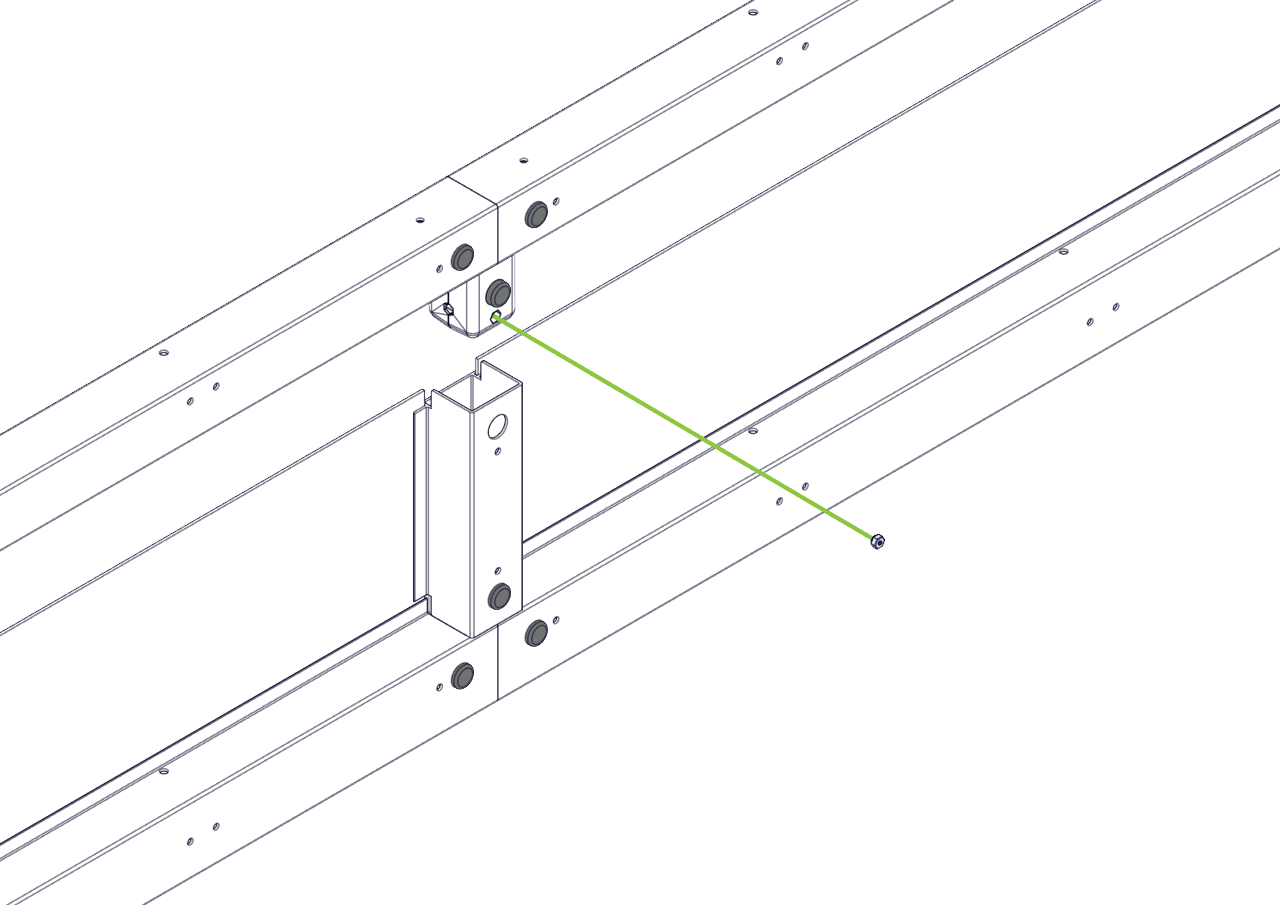

3. മുകളിലും താഴെയുമുള്ള ടി-കണക്ടറുകളിൽ നിന്നുള്ള ഷോർട്ട് എക്സ്ട്രൂഷൻ അൺ-പോപ്പ് ചെയ്യുക.

ടി-കണക്ടറുകളിലെ നട്ട് പോക്കറ്റുകളിൽ നൈലോക്ക് നട്ട്സ് വയ്ക്കുക.
പിന്നീട് എക്സ്ട്രൂഷൻ കണക്ടറുകളിലേക്ക് വീണ്ടും പോപ്പ് ചെയ്യുക.

VEX റോബോട്ടിക് സിസ്റ്റത്തിലെ ഘടകങ്ങൾ ബന്ധിപ്പിക്കുന്നതിനായി മത്സര റോബോട്ടുകളിൽ ഉപയോഗിക്കുന്ന, നട്ട് ഉള്ള V5 T-കണക്ടർ.

കുറിപ്പ്:നൈലോക്ക് നട്ടുകൾ ശരിയായ ഓറിയന്റേഷനിൽ ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

V5 മത്സര റോബോട്ടുകളുടെ ഡിസൈൻ പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഘട്ടം 4.1 ന്റെ സ്ക്രീൻഷോട്ട്, V5 വിഭാഗ വിവരണത്തിന്റെ പശ്ചാത്തലത്തിൽ പ്രധാന ഘടകങ്ങളും അസംബ്ലി നിർദ്ദേശങ്ങളും പ്രദർശിപ്പിക്കുന്നു. V5 വിഭാഗത്തിൽ മത്സര റോബോട്ടുകൾ രൂപകൽപ്പന ചെയ്യുന്നതിനുള്ള ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, റോബോട്ട് വികസന വർക്ക്ഫ്ലോയിൽ ഉൾപ്പെട്ടിരിക്കുന്ന പ്രധാന പ്രക്രിയകളും തീരുമാനങ്ങളും എടുത്തുകാണിക്കുന്നു.

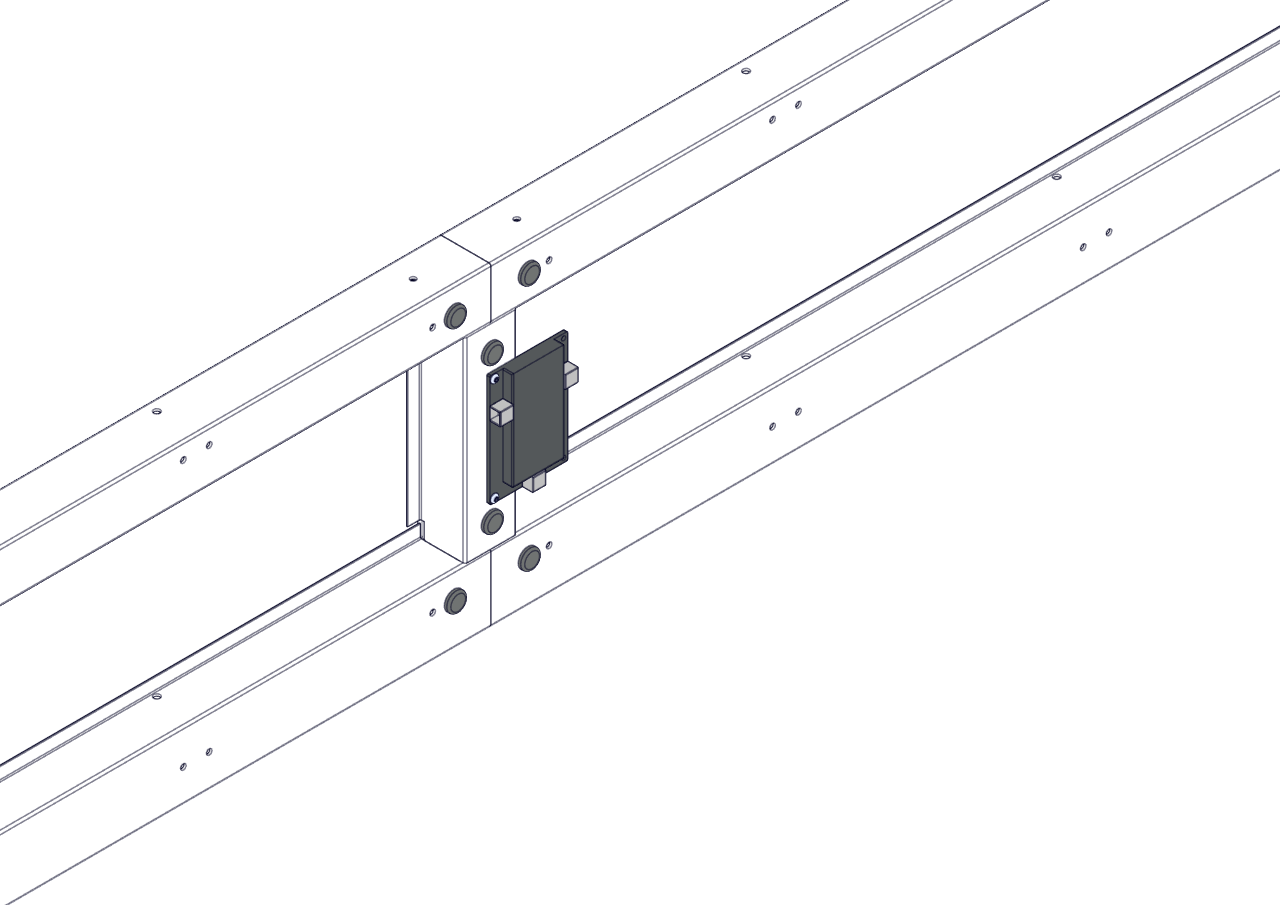

4. രണ്ട് 8-32 സ്ക്രൂകൾ ഉപയോഗിച്ച് ഡ്രൈവർ ഇന്റർഫേസ് ഷോർട്ട് എക്സ്ട്രൂഷനിലേക്ക് ഘടിപ്പിക്കുക.

സ്ക്രൂകൾ പൂർണ്ണമായും മുറുക്കിയിട്ടുണ്ടെന്നും ഡ്രൈവർ ഇന്റർഫേസ് സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കുക.

5. മാച്ച് കൺട്രോളർ ഘടിപ്പിക്കേണ്ട സ്ഥലം നിർണ്ണയിക്കുക.

മത്സരങ്ങൾ നിയന്ത്രിക്കാൻ ഉപയോഗിക്കുന്ന കമ്പ്യൂട്ടറിന് ഏറ്റവും അടുത്തുള്ള സ്ഥലം കണ്ടെത്തുക.
മുകളിലുള്ള ഘട്ടങ്ങളിൽ കാണിച്ചിരിക്കുന്ന അതേ ഓറിയന്റേഷനിൽ മാച്ച് കൺട്രോളർ മൌണ്ട് ചെയ്യുക.

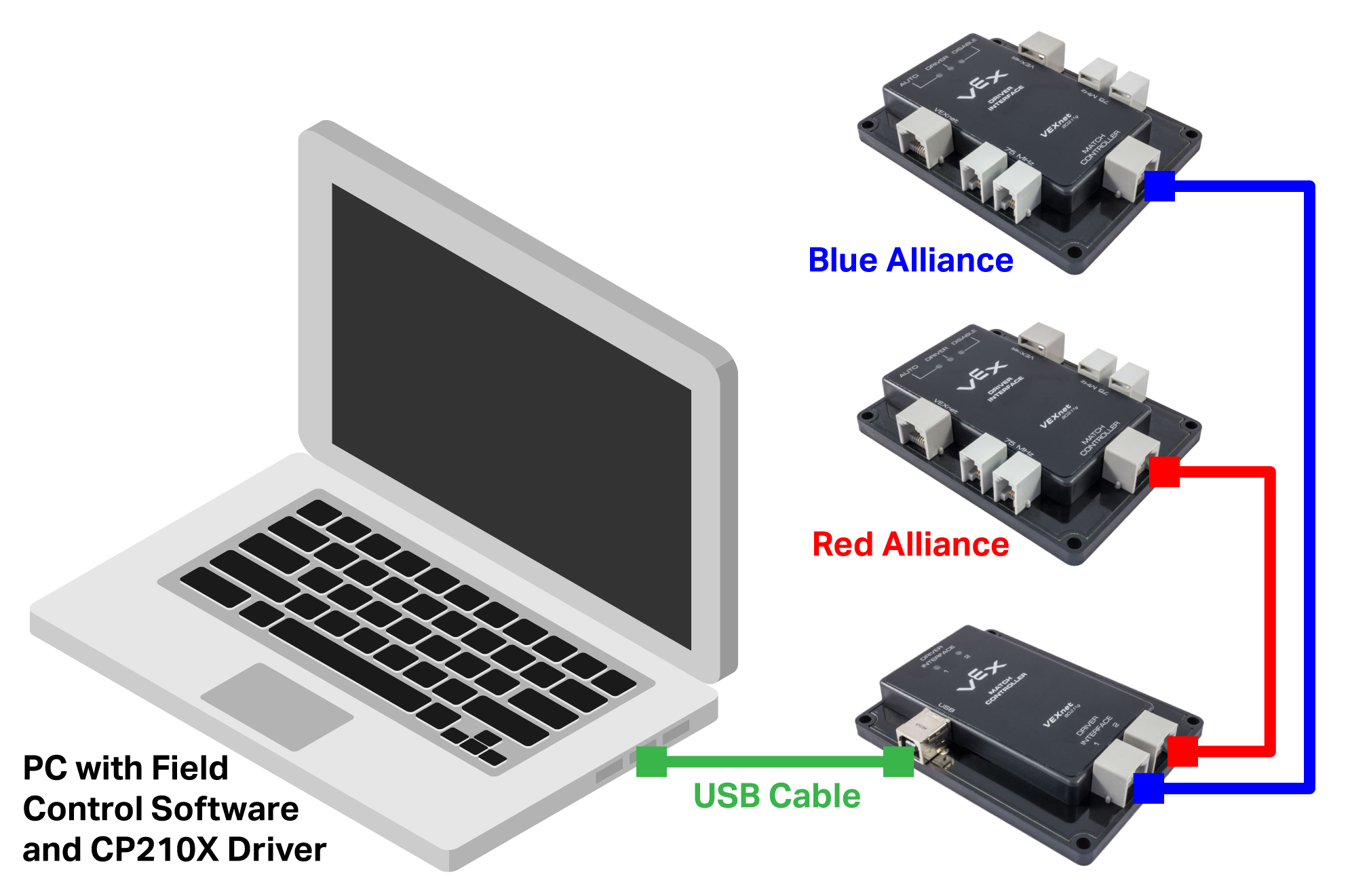

പോർട്ടബിൾ ഫീൽഡ് സജ്ജീകരണത്തോടുകൂടിയ ഒരു VEX V5 നിയന്ത്രണ സംവിധാനത്തിന്റെ ഡയഗ്രം, മത്സര റോബോട്ടുകൾക്കുള്ള ഘടകങ്ങളും ലേഔട്ടും ചിത്രീകരിക്കുന്നു, റോബോട്ടിക്സ് മത്സരങ്ങളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനുള്ള കണക്റ്റിവിറ്റിയും കോൺഫിഗറേഷനും പ്രദർശിപ്പിക്കുന്നു.

6. വയലിൽ വയർ ബന്ധിപ്പിക്കുക.

VEXnet ഫീൽഡ് കൺട്രോൾ സിസ്റ്റം യൂസർ ഗൈഡ്ൽ കാണിച്ചിരിക്കുന്ന ഡയഗ്രം പിന്തുടരുക.
