Chromebook-ലെ വെബ് അധിഷ്ഠിത VEXcode V5-ലേക്ക് ഒരു VEX V5 ബ്രെയിൻ ബന്ധിപ്പിക്കാൻ കുറച്ച് ഘട്ടങ്ങൾ മാത്രം മതി.

ഒരു Chromebook-ൽ വെബ് അധിഷ്ഠിത VEXcode V5-ൽ നിന്ന് ഒരു VEX V5 ബ്രെയിൻ എങ്ങനെ ബന്ധിപ്പിക്കാം

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ V5 ബ്രെയിനുമായി ബന്ധിപ്പിക്കുന്നതിനുള്ള പവർ ബട്ടണിന്റെ സ്ഥാനവും രൂപകൽപ്പനയും കാണിക്കുന്ന V5 ബ്രെയിൻ പവർ ബട്ടൺ ചിത്രീകരണം.

V5 ബാറ്ററി ചാർജ്ജ് ചെയ്തിട്ടുണ്ടെന്നും V5 ബ്രെയിനുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.

തലച്ചോറിലെ പവർ ബട്ടൺ അമർത്തി ബ്രെയിൻ ഓണാക്കുക.

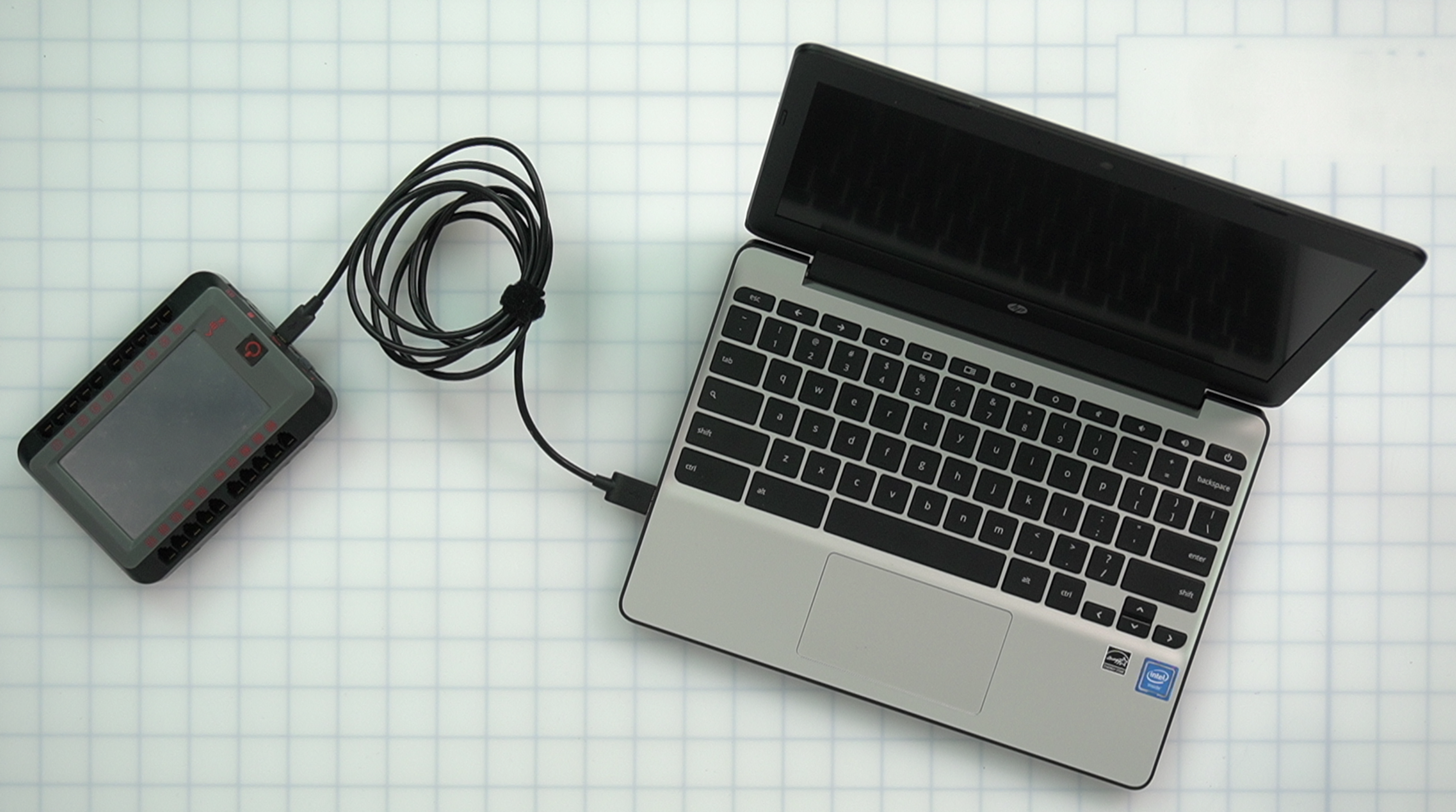

V5 റോബോട്ടിക് സിസ്റ്റത്തിലെ തലച്ചോറുമായി ബന്ധിപ്പിക്കുന്ന പ്രക്രിയ ചിത്രീകരിക്കുന്ന ചാർജിംഗ് ഇൻഡിക്കേറ്റർ സ്‌ക്രീനിൽ കാണിക്കുന്ന ഒരു പവർ സ്രോതസ്സുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന V5 Chromebook.

മൈക്രോ-യുഎസ്ബി കേബിൾ ഉപയോഗിച്ച്, നിങ്ങളുടെ Chromebook-ലേക്ക് V5 ബ്രെയിൻ ബന്ധിപ്പിക്കുക.

കുറിപ്പ്:കണക്ഷൻ പ്രക്രിയയിലുടനീളം നിങ്ങളുടെ V5 ബ്രെയിൻ നിങ്ങളുടെ Chromebook-ൽ പ്ലഗ് ചെയ്‌തിരിക്കണം.

റോബോട്ടിക്സ് പ്രോജക്റ്റുകൾക്കായി VEX V5 ബ്രെയിനിലേക്ക് വിവിധ ഉപകരണങ്ങൾ എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് ചിത്രീകരിക്കുന്ന, ലേബൽ ചെയ്ത പോർട്ടുകളും ഘടകങ്ങളും ഉൾപ്പെടെ V5 ബ്രെയിൻ കണക്ഷൻ പ്രക്രിയ കാണിക്കുന്ന സ്ക്രീൻഷോട്ട്.

codev5.vex.comലേക്ക് നാവിഗേറ്റ് ചെയ്തുകൊണ്ട് വെബ് അധിഷ്ഠിത VEXcode V5 സമാരംഭിക്കുക.

ടൂൾബാറിലെ ബ്രെയിൻ ഐക്കൺ തിരഞ്ഞെടുക്കുക.

V5 കാറ്റഗറി വിവരണ വിഭാഗത്തിൽ, V5 ബ്രെയിനിലേക്കുള്ള കണക്ഷൻ പ്രക്രിയ ചിത്രീകരിക്കുന്ന സ്ക്രീൻഷോട്ട്, സജ്ജീകരണത്തിനുള്ള പ്രധാന ഘടകങ്ങളും ഘട്ടങ്ങളും എടുത്തുകാണിക്കുന്നു.

'കണക്റ്റ്' തിരഞ്ഞെടുക്കുക.

റോബോട്ടിക്സ് പ്രോജക്റ്റുകൾക്കായുള്ള സജ്ജീകരണം ചിത്രീകരിക്കുന്ന, മോട്ടോറുകൾക്കും സെൻസറുകൾക്കുമുള്ള ലേബൽ ചെയ്ത പോർട്ടുകളും കണക്ഷനുകളും ഉൾപ്പെടെ, VEX V5 ബ്രെയിനിലേക്കുള്ള കണക്ഷൻ പ്രക്രിയ കാണിക്കുന്ന സ്ക്രീൻഷോട്ട്.

ഏറ്റവും കുറഞ്ഞ ഐഡി നമ്പർ ഉള്ള ബ്രെയിൻ തിരഞ്ഞെടുക്കണമെന്ന് വിശദീകരിക്കുന്ന ഒരു ടെക്സ്റ്റ് ബോക്സ് ദൃശ്യമാകും. കണക്ഷൻ വിൻഡോ തുറക്കാൻ ടെക്സ്റ്റ് ബോക്സിൽ 'തുടരുക' തിരഞ്ഞെടുക്കുക.

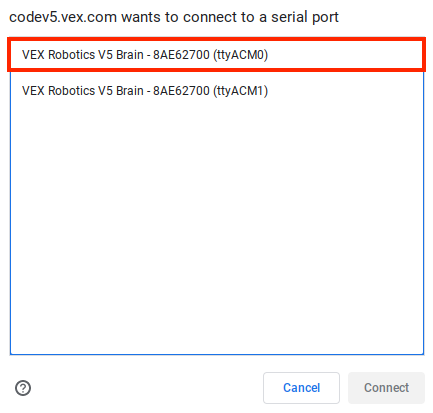

V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിൽ ശരിയായ സജ്ജീകരണത്തിനായി ലേബൽ ചെയ്ത പോർട്ടുകളും വിഷ്വൽ സൂചകങ്ങളും ഉപയോഗിച്ച്, ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുന്നതിനുള്ള ഘട്ടങ്ങൾ വിശദമാക്കുന്ന V5 ബ്രെയിൻ കണക്ഷൻ ഇന്റർഫേസ് കാണിക്കുന്ന സ്ക്രീൻഷോട്ട്.

ലഭ്യമായ ബ്രെയിനുകളുടെ പട്ടികയിൽ നിന്ന് ഏറ്റവും കുറഞ്ഞ ഐഡി നമ്പറുള്ള V5 ബ്രെയിൻ തിരഞ്ഞെടുക്കുക.

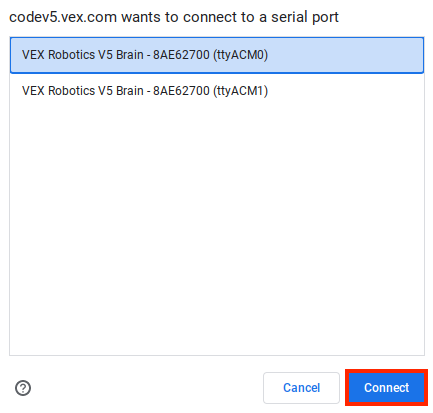

VEX V5 ബ്രെയിൻ കണക്ഷൻ ഇന്റർഫേസിന്റെ സ്ക്രീൻഷോട്ട്, സെൻസറുകൾക്കും മോട്ടോറുകൾക്കുമുള്ള പോർട്ടുകളും കണക്ഷനുകളും ചിത്രീകരിക്കുന്നു, കൂടാതെ V5 ബ്രെയിനിലേക്ക് ഉപകരണങ്ങൾ എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് ഉപയോക്താക്കൾക്ക് മനസ്സിലാക്കാൻ സഹായിക്കുന്നതിന് ഓരോ ഘടകത്തിനും ലേബലുകൾ സഹിതം.

ഏറ്റവും കുറഞ്ഞ അക്കമുള്ള V5ബ്രെയിൻ ഐഡി തിരഞ്ഞെടുത്തുകഴിഞ്ഞാൽ, 'കണക്റ്റ്' ബട്ടൺ തിരഞ്ഞെടുക്കുക.

വിജയകരമായ സജ്ജീകരണത്തിനും പ്രവർത്തനത്തിനുമുള്ള വിവിധ പോർട്ടുകളും സൂചകങ്ങളും ചിത്രീകരിക്കുന്ന, VEX V5 ബ്രെയിനിലേക്കുള്ള കണക്ഷൻ പ്രക്രിയ കാണിക്കുന്ന സ്ക്രീൻഷോട്ട്.

V5 ബ്രെയിൻ വിജയകരമായി ബന്ധിപ്പിച്ചുകഴിഞ്ഞാൽ ബ്രെയിൻ ഐക്കൺ പച്ചയായി മാറും.

റോബോട്ടിക്സ് കോൺഫിഗറേഷനിൽ സെൻസറുകൾക്കും മോട്ടോറുകൾക്കുമുള്ള പോർട്ടുകളും വയറിംഗും ചിത്രീകരിക്കുന്ന, V5 ബ്രെയിനിനായുള്ള കണക്ഷൻ സജ്ജീകരണം കാണിക്കുന്ന സ്ക്രീൻഷോട്ട്.

കണക്ഷൻ പരാജയപ്പെട്ടാൽ, മറ്റൊരു ടെക്സ്റ്റ് ബോക്സ് പ്രത്യക്ഷപ്പെടുകയും വ്യത്യസ്ത ഐഡി നമ്പറുള്ള ബ്രെയിൻ തിരഞ്ഞെടുക്കാൻ നിങ്ങളോട് ആവശ്യപ്പെടുകയും ചെയ്യും.

Chromebook-ലെ വെബ് അധിഷ്ഠിത VEXcode V5-ൽ നിന്ന് ഒരു VEX V5 ബ്രെയിൻ വിച്ഛേദിക്കാൻ

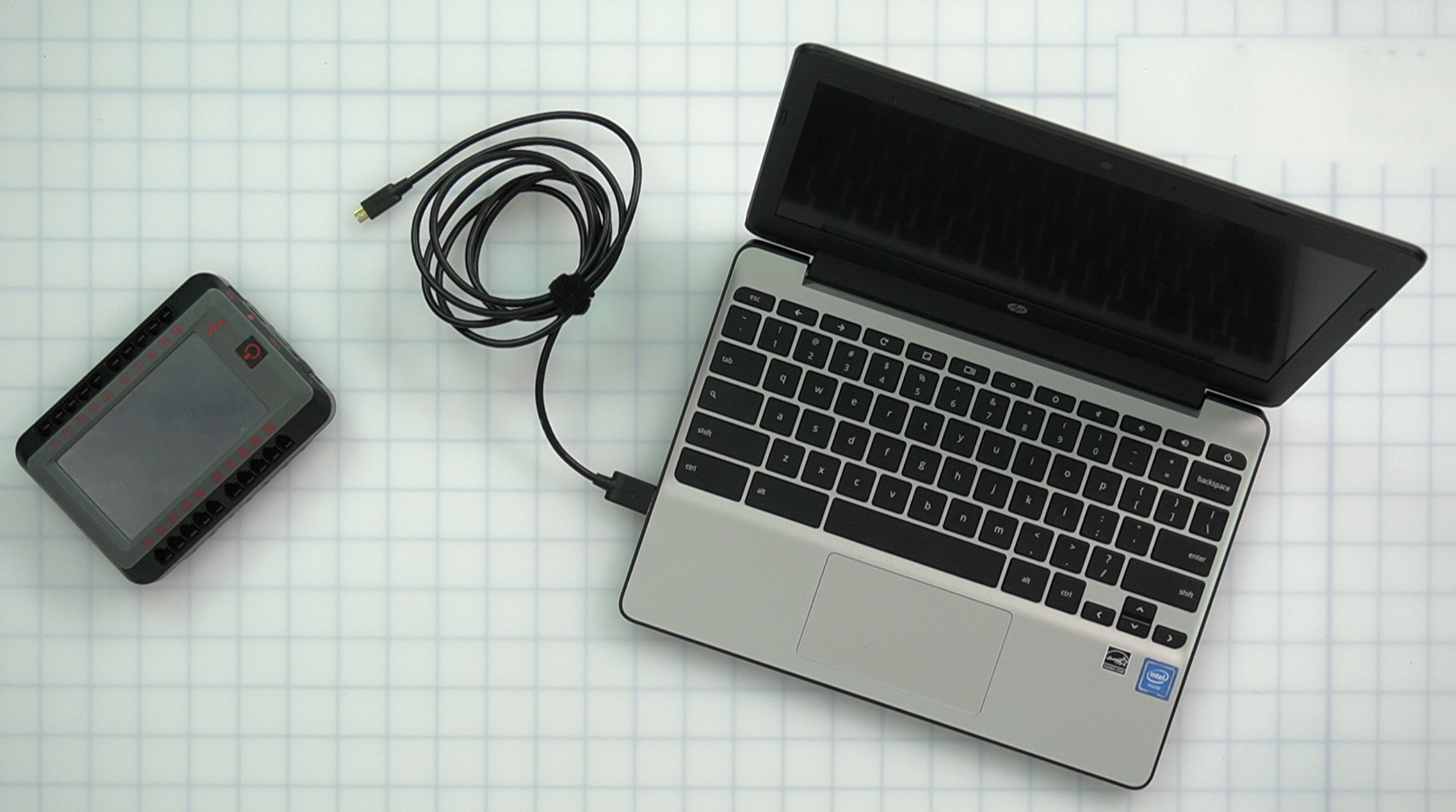

വിജയകരമായ കണക്ഷന് ആവശ്യമായ പോർട്ടുകളും കേബിളുകളും ചിത്രീകരിക്കുന്ന, ഒരു V5 Chromebook-നെ തലച്ചോറുമായി എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് കാണിക്കുന്ന ഡയഗ്രം.

ഒരു V5 ബ്രെയിനിൽ നിന്ന് നിങ്ങളുടെ ഉപകരണം വിച്ഛേദിക്കാൻ, നിങ്ങളുടെ Chromebook-ൽ നിന്നോ V5 ബ്രെയിനിൽ നിന്നോ മൈക്രോ-USB കേബിൾ ഊരിമാറ്റുക.

ബ്രെയിൻ ഓഫാക്കി വെബ് അധിഷ്ഠിത VEXcode V5-ൽ നിന്ന് ഒരു V5 ബ്രെയിൻ വിച്ഛേദിക്കാനും നിങ്ങൾക്ക് കഴിയും.

ബ്രെയിനിലെ സ്‌ക്രീൻ കറുപ്പ് നിറമാകുന്നതുവരെ പവർ ബട്ടൺ അമർത്തിപ്പിടിച്ച് ബ്രെയിൻ ഓഫ് ചെയ്യുക.
