ഒരു VEX ന്യൂമാറ്റിക് സിസ്റ്റത്തിൽ പ്രവർത്തിക്കുമ്പോൾ ഒരു പ്രധാന ആശങ്ക വായു ചോർച്ചയാണ്. സിസ്റ്റത്തിലെ ഏതെങ്കിലും വായു ചോർച്ച മൊത്തത്തിലുള്ള മർദ്ദം കുറയ്ക്കുകയും ന്യൂമാറ്റിക് സിസ്റ്റത്തിന് പ്രവർത്തിക്കാൻ കഴിയുന്ന സൈക്കിളുകളുടെ (നീട്ടൽ/പിൻവലിക്കൽ) എണ്ണം കുറയ്ക്കുകയും ചെയ്യും.
റിസർവോയർ ഫിറ്റിംഗുകളിലെ ചോർച്ച തടയൽ
എയർ റിസർവോയർ ഫിറ്റിംഗുകളിൽ ഷ്രാഡർ ടയർ പമ്പ് വാൽവും റിസർവോയർ ഫിറ്റിംഗും ഉൾപ്പെടുന്നു.

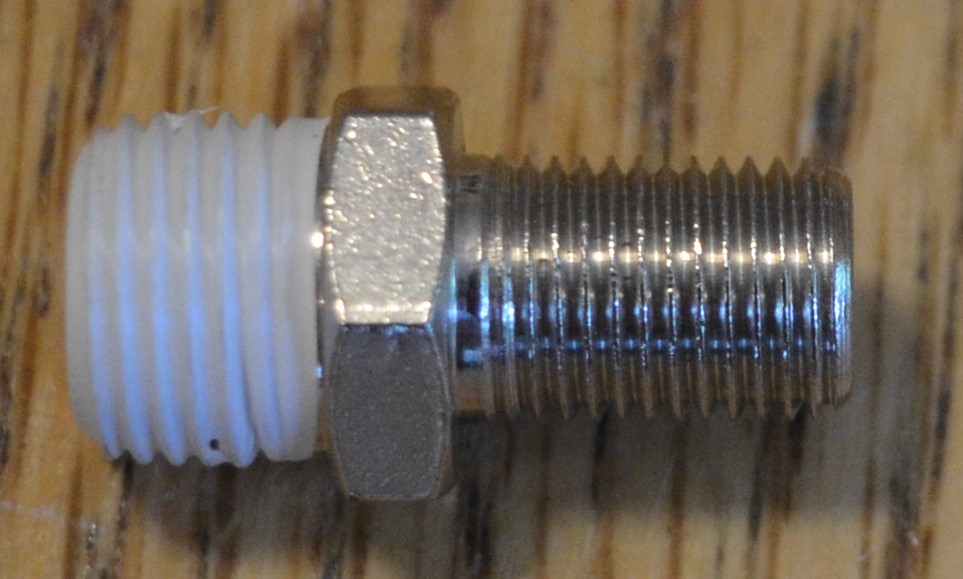

റിസർവോയർ ഫിറ്റിംഗിന്റെ ത്രെഡുകൾ ചോർച്ചയില്ലാത്ത സീൽ സൃഷ്ടിക്കുന്നതിന് ഇതിനകം പ്രയോഗിച്ച ടെഫ്ലോൺ ഉപയോഗിച്ചാണ് വരുന്നത്.
എയർ റിസർവോയറിന്റെ പോർട്ടിലേക്ക് സ്ക്രൂ ചെയ്യുന്നതിനുമുമ്പ്, ഷ്രാഡർ ടയർ ഫിറ്റിംഗിന്റെ ത്രെഡുകളിൽ ടെഫ്ലോൺ ടേപ്പിന്റെ ഒരു പാളി പൊതിയാവുന്നതാണ്. ഇത് വായു കടക്കാത്ത ഒരു മുദ്ര ഉണ്ടാക്കാൻ സഹായിക്കും.
ഷ്രാഡർ ടയർ പമ്പ് ഫിറ്റിംഗും റിസർവോയർ ഫിറ്റിംഗും 7/16” റെഞ്ച് ഉപയോഗിച്ച് എയർ റിസർവോയറിന്റെ അറ്റത്തുള്ള പോർട്ടുകളിലേക്ക് ദൃഢമായി സ്ക്രൂ ചെയ്യാൻ കഴിയും.
സിലിണ്ടറുകളിലെയും വാൽവ് ഫിറ്റിംഗുകളിലെയും ചോർച്ച തടയൽ

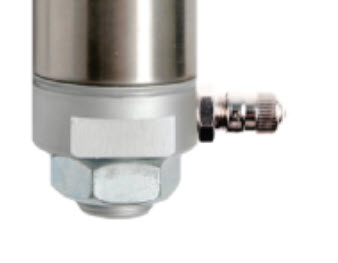

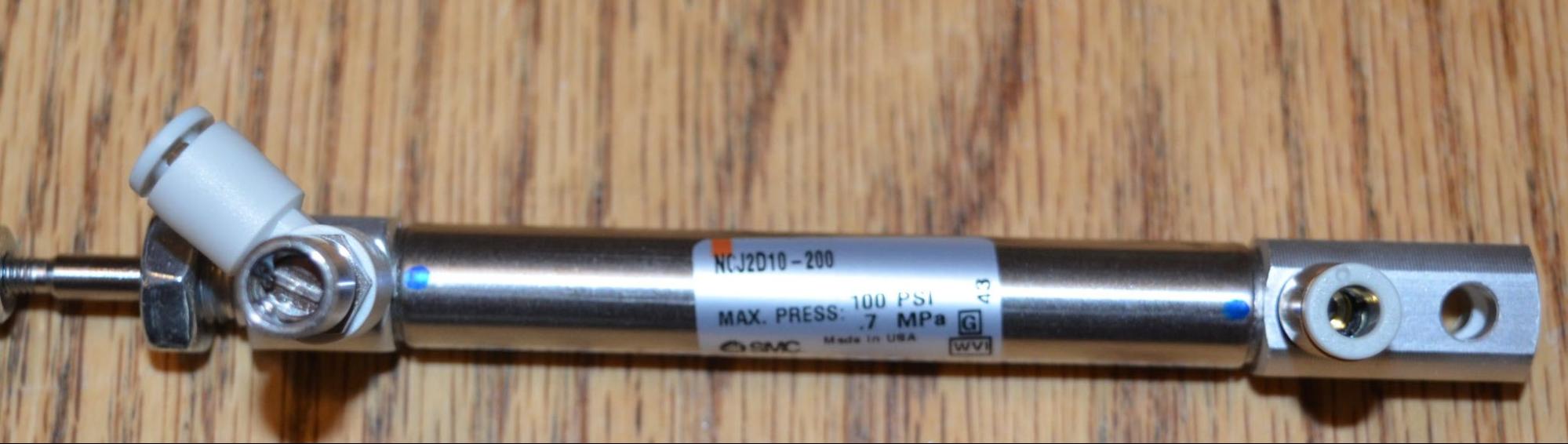

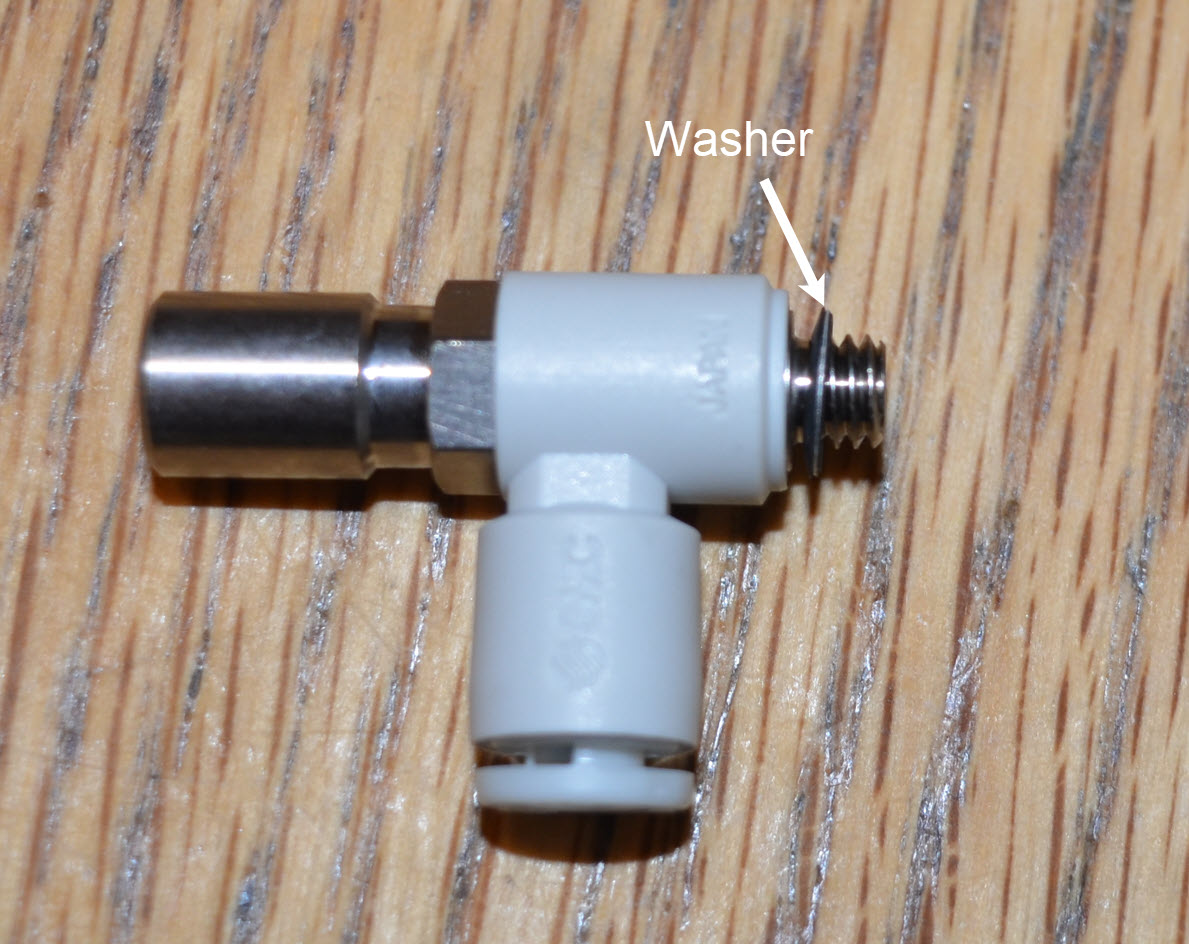

ന്യൂമാറ്റിക് സിലിണ്ടറുകൾക്കുള്ള ഫിറ്റിംഗുകളിൽ സിലിണ്ടർ ഫിറ്റിംഗുകളും ഫ്ലോ മീറ്ററുകളും ഉൾപ്പെടുന്നു.

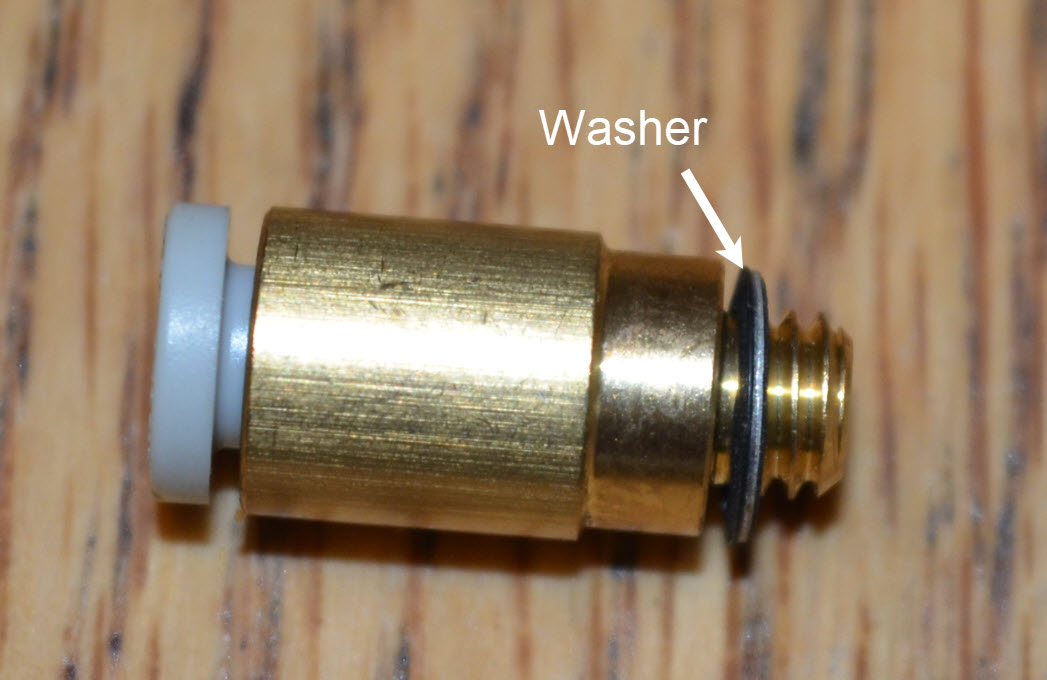

ഈ ഫിറ്റിംഗുകളിൽ ഒരു വാഷർ ഉണ്ട്, അത് വായു കടക്കാത്ത ഒരു സീൽ സൃഷ്ടിക്കാൻ സഹായിക്കും.
ഒരു ചെറിയ ജോഡി പ്ലയർ ഉപയോഗിച്ച്, ഫിറ്റിംഗുകൾ ഏകദേശം ¼ ഭാഗം വിരൽ മുറുക്കത്തിന് മുകളിലൂടെ തിരിയുന്ന തരത്തിൽ ശ്രദ്ധാപൂർവ്വം മുറുക്കുക.

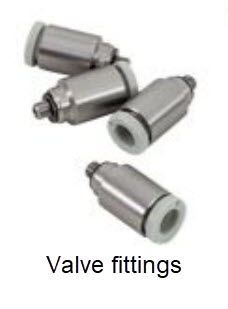

ന്യൂമാറ്റിക് സോളിനോയിഡ് വാൽവുകൾ വാൽവ് ഫിറ്റിംഗുകൾ ഉപയോഗിക്കുന്നു.

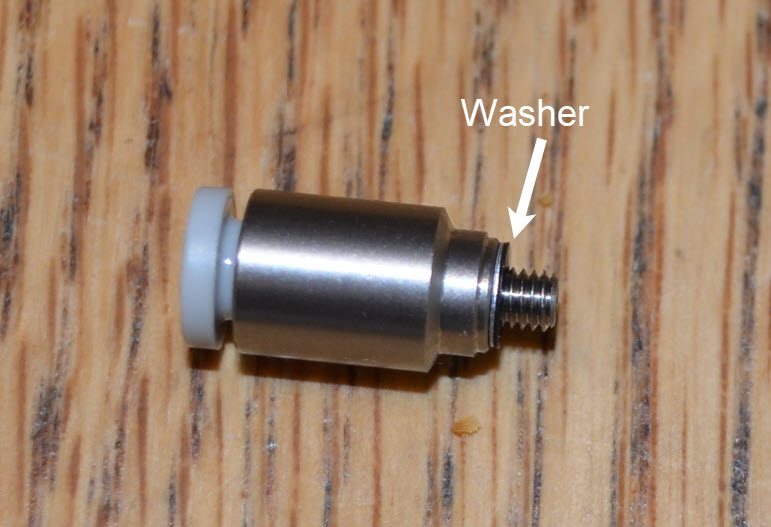

വായു കടക്കാത്ത സീൽ സൃഷ്ടിക്കാൻ വാൽവ് ഫിറ്റിംഗുകളിൽ വാഷറുകളും ഉണ്ട്.
ഈ ഫിറ്റിംഗുകളും ഒരു ജോടി ചെറിയ പ്ലയർ ഉപയോഗിച്ച് വിരലിന് മുന്നിൽ ഒരു വളവിന്റെ ¼ ഭാഗം മുറുക്കണം.
ന്യൂമാറ്റിക് ട്യൂബിംഗ് മുറിക്കൽ, തിരുകൽ, വിടൽ
ന്യൂമാറ്റിക് ഉപകരണങ്ങളെ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന ന്യൂമാറ്റിക് ട്യൂബിംഗ് ഒരു ജോടി മൂർച്ചയുള്ള യൂട്ടിലിറ്റി ഷിയറുകൾ ഉപയോഗിച്ച് മുറിക്കാൻ കഴിയും.

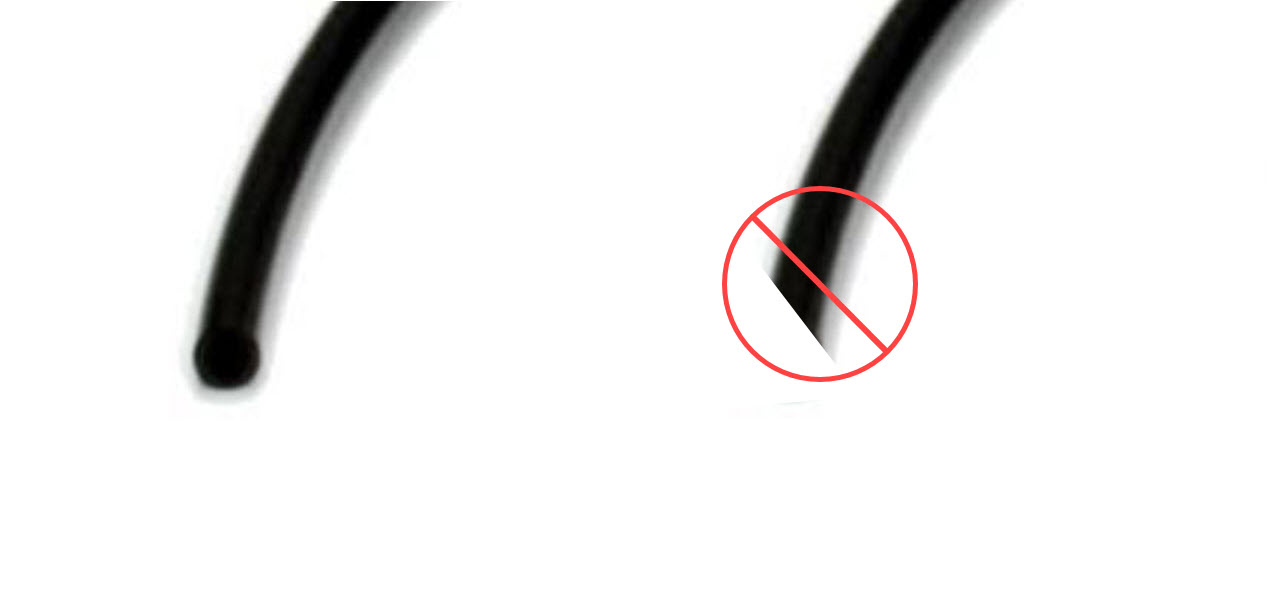

വായു കടക്കാത്ത ഒരു സീൽ സൃഷ്ടിക്കാൻ, ചതുരാകൃതിയിലുള്ള ഒരു അറ്റം സൃഷ്ടിക്കുന്നതിന് ട്യൂബിന് കുറുകെ നേരെ മുറിക്കുന്നത് ഉറപ്പാക്കുക. ട്യൂബ് ഒരു കോണിൽ മുറിക്കരുത്.
കുറിപ്പ്: വാൽവിനും ന്യൂമാറ്റിക് സിലിണ്ടറിനും ഇടയിലുള്ള ട്യൂബിന്റെ നീളം കൂടുന്നതിനനുസരിച്ച്, ഓരോ തവണ സിലിണ്ടർ സജീവമാക്കുമ്പോഴും കൂടുതൽ വായു മർദ്ദം നഷ്ടപ്പെടും.
എല്ലാ ന്യൂമാറ്റിക് ട്യൂബിംഗ് ഫിറ്റിംഗുകളും ട്യൂബിംഗ് സ്വീകരിക്കുന്നത് ട്യൂബിംഗ് ഫിറ്റിംഗിലേക്ക് തിരുകുന്നതിലൂടെയാണ്, അത് നിർത്തുന്നത് വരെ.
ന്യൂമാറ്റിക് ട്യൂബിംഗ് ഫിറ്റിംഗിൽ പൂർണ്ണമായും ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. വായു കടക്കാത്ത സീൽ സൃഷ്ടിക്കാൻ ട്യൂബിംഗ് കടന്നുപോകേണ്ട ഒരു റബ്ബർ റിംഗ് സീൽ ഉണ്ട്.
ട്യൂബിംഗ് വിടാൻ ഫിറ്റിംഗിന്റെ പുറം കോളർ ഫിറ്റിംഗിലേക്ക് തള്ളിയിടേണ്ടതുണ്ട്, തുടർന്ന് ട്യൂബിംഗ് നീക്കം ചെയ്യാം.
ചോർച്ചകൾക്കായുള്ള പരിശോധന
നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റം ഒരു നിശ്ചിത സമയത്തേക്ക് വായു മർദ്ദം നിലനിർത്തുന്നില്ലെങ്കിൽ, സിസ്റ്റത്തിൽ എവിടെയെങ്കിലും ഒരു വായു ചോർച്ചയുണ്ട്.

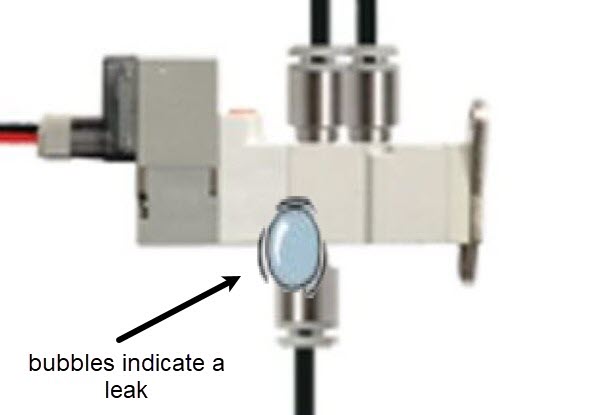

വായു ചോർച്ച പരിശോധിക്കാനുള്ള ഒരു മാർഗം ഫിറ്റിംഗുകൾ ബന്ധിപ്പിച്ചിരിക്കുന്ന സ്ഥലങ്ങളിൽ ചെറിയ അളവിൽ സോപ്പും വെള്ളവും ലായനി പുരട്ടുക എന്നതാണ്. ഈ സ്ഥലങ്ങളിലൊന്നിൽ കുമിളകൾ പ്രത്യക്ഷപ്പെടുകയാണെങ്കിൽ, വായു ചോർച്ചയുണ്ടെന്ന് മനസ്സിലാക്കുക, ഫിറ്റിംഗ് കൂടുതൽ ശക്തമാക്കേണ്ടതുണ്ട്.
കുറിപ്പ്: ഇലക്ട്രോണിക് കണക്ഷനുകളിൽ സോപ്പും വെള്ളവും ലായനി പ്രയോഗിക്കരുത്.
