ഭാഗങ്ങൾ ക്രമീകരിക്കുകയാണെങ്കിലും, ഒരു കൂട്ടം നിർമ്മാണ നിർദ്ദേശങ്ങൾ പാലിക്കുകയാണെങ്കിലും അല്ലെങ്കിൽ ഒരു ഇഷ്ടാനുസൃത ഡിസൈൻ നിർമ്മിക്കുകയാണെങ്കിലും, ഒരു ഭാഗം ശരിയായി തിരിച്ചറിയുന്നത് നിങ്ങളുടെ വിജയത്തിന് നിർണായകമാണ്.

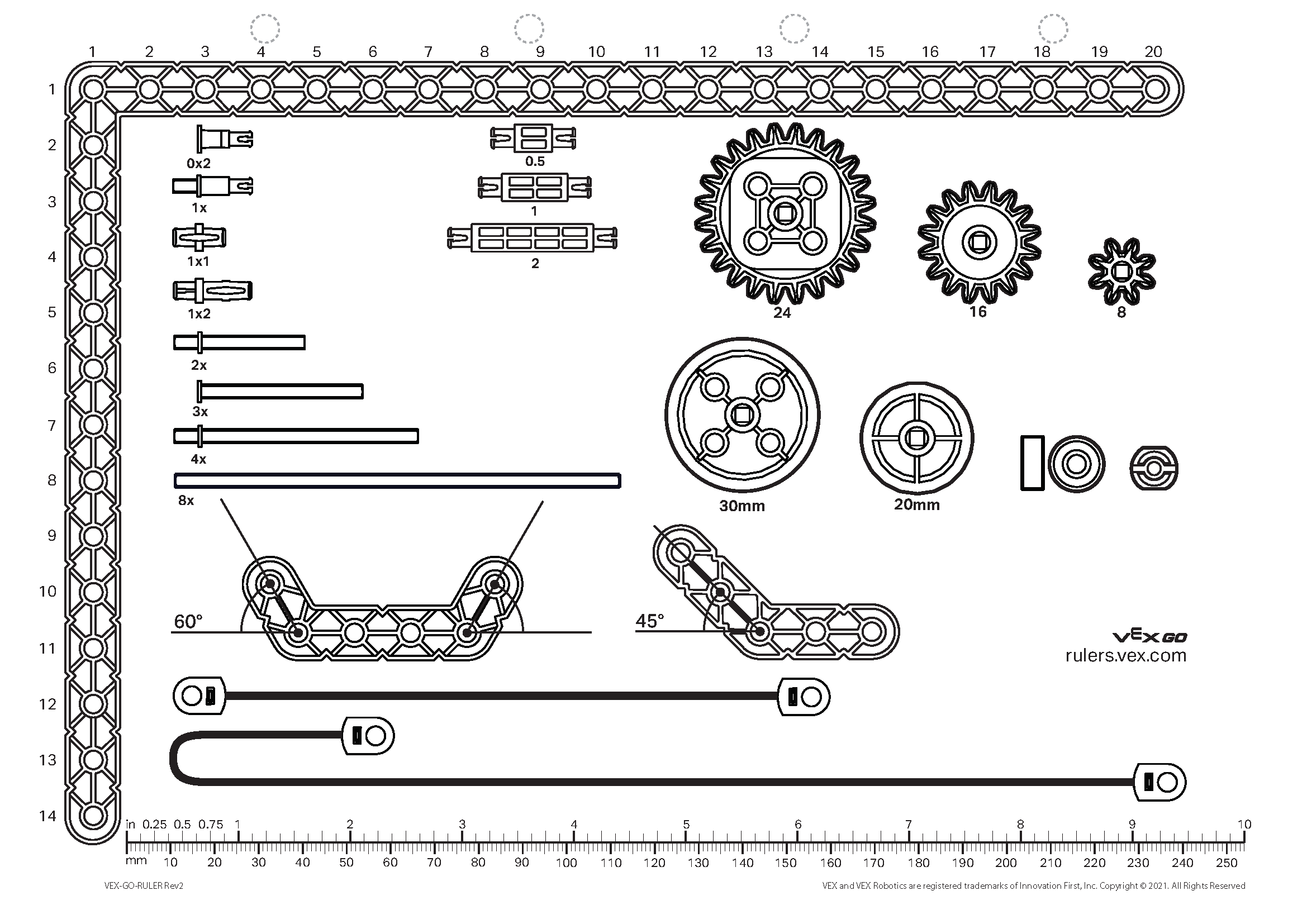

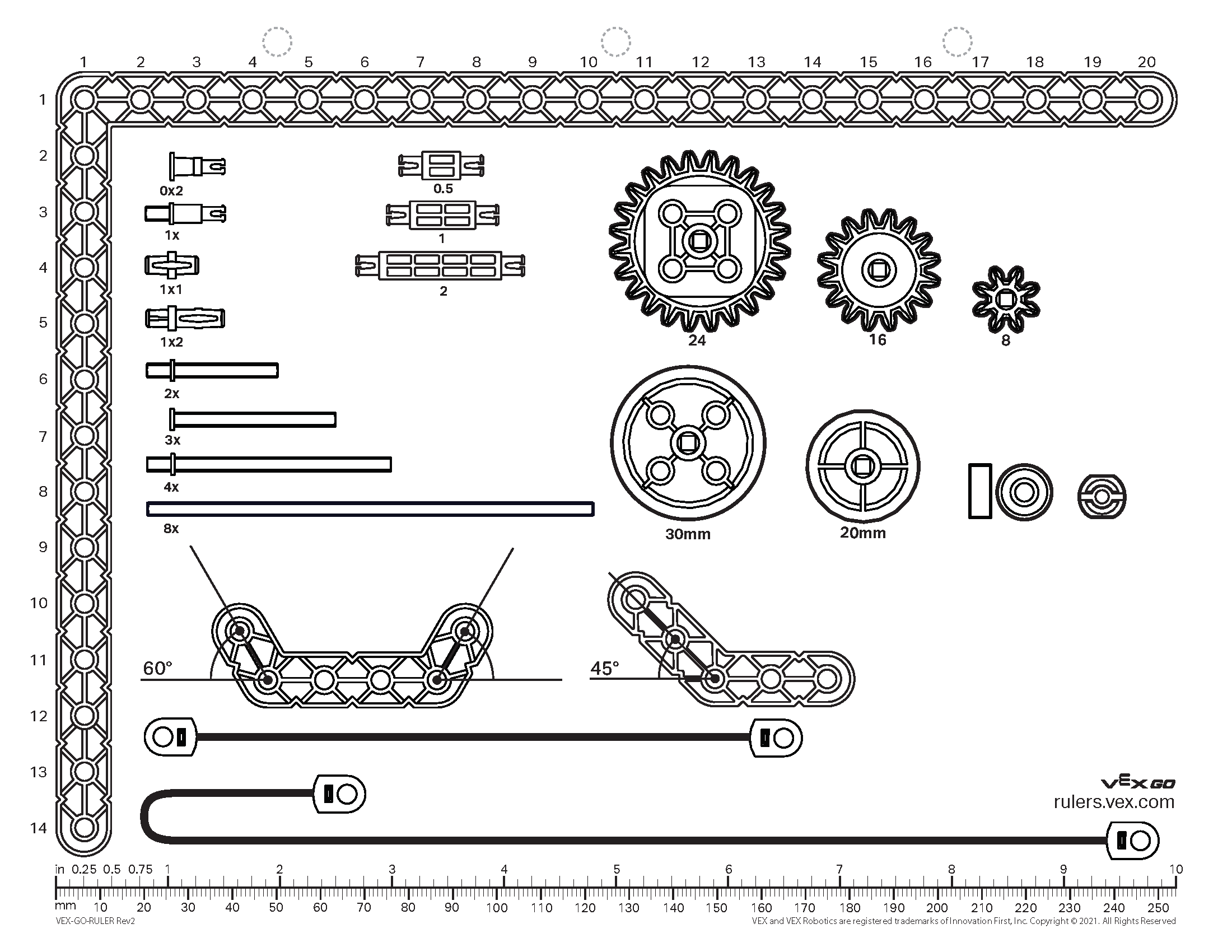

ഭാഗങ്ങൾ തിരിച്ചറിയാൻ സഹായിക്കുന്ന ഒരു ഉപയോഗപ്രദമായ ഉപകരണമാണ് VEX GO പാർട്സ് റൂളർ.
കുറിപ്പ്: .pdf പ്രിന്റ് ചെയ്യുമ്പോൾ 100% സ്കെയിലിലേക്ക് സജ്ജീകരിക്കുന്നത് ഉറപ്പാക്കുക.
ഈ ലേഖനം വിശദീകരിക്കും:
ഭാഗങ്ങൾ തിരിച്ചറിയാൻ റൂളർ ഉപയോഗിക്കുന്നു
ഭാഗങ്ങൾ സംഘടിപ്പിക്കുമ്പോഴോ ഒരു കൂട്ടം ബിൽഡ് നിർദ്ദേശങ്ങൾ പാലിക്കുമ്പോഴോ ഭാഗങ്ങൾ തിരിച്ചറിയാൻ VEX GO പാർട്സ് റൂളർ ഉപയോഗിക്കാം. റൂളറിലെ സ്കെയിൽ 1:1 ആണ്, അതിനാൽ ഭാഗങ്ങൾ റൂളറിന് മുകളിൽ വയ്ക്കാം.

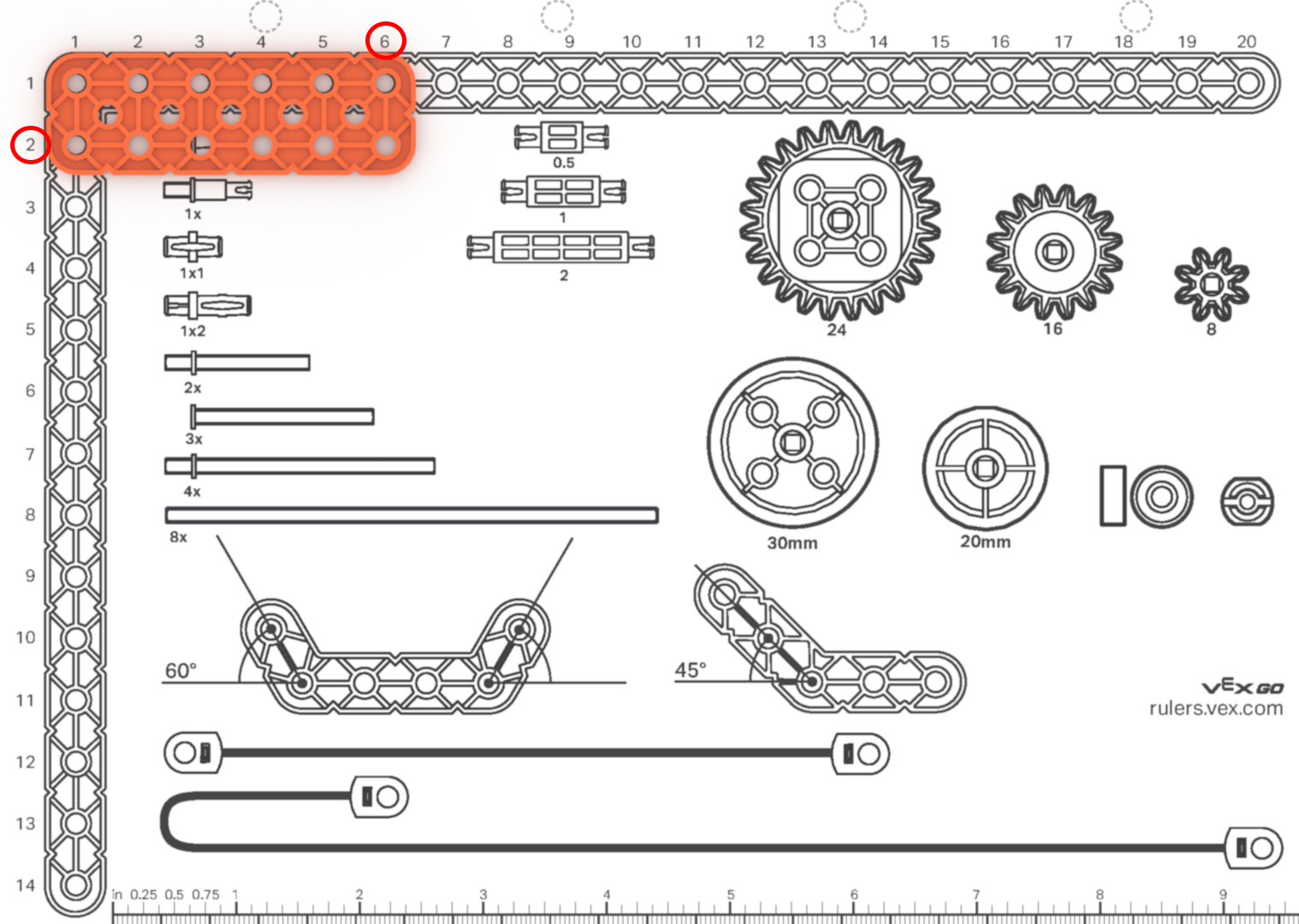

ബീമുകളും പ്ലേറ്റുകളും അളക്കൽ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം ഒരു 2x6 ബീം ആണ്.
- 2 എന്നത് 2 പിച്ച് യൂണിറ്റുകളുടെ വീതിയെ സൂചിപ്പിക്കുന്നു.
- 6 എന്നത് 6 പിച്ച് യൂണിറ്റുകളുടെ നീളത്തെ സൂചിപ്പിക്കുന്നു.

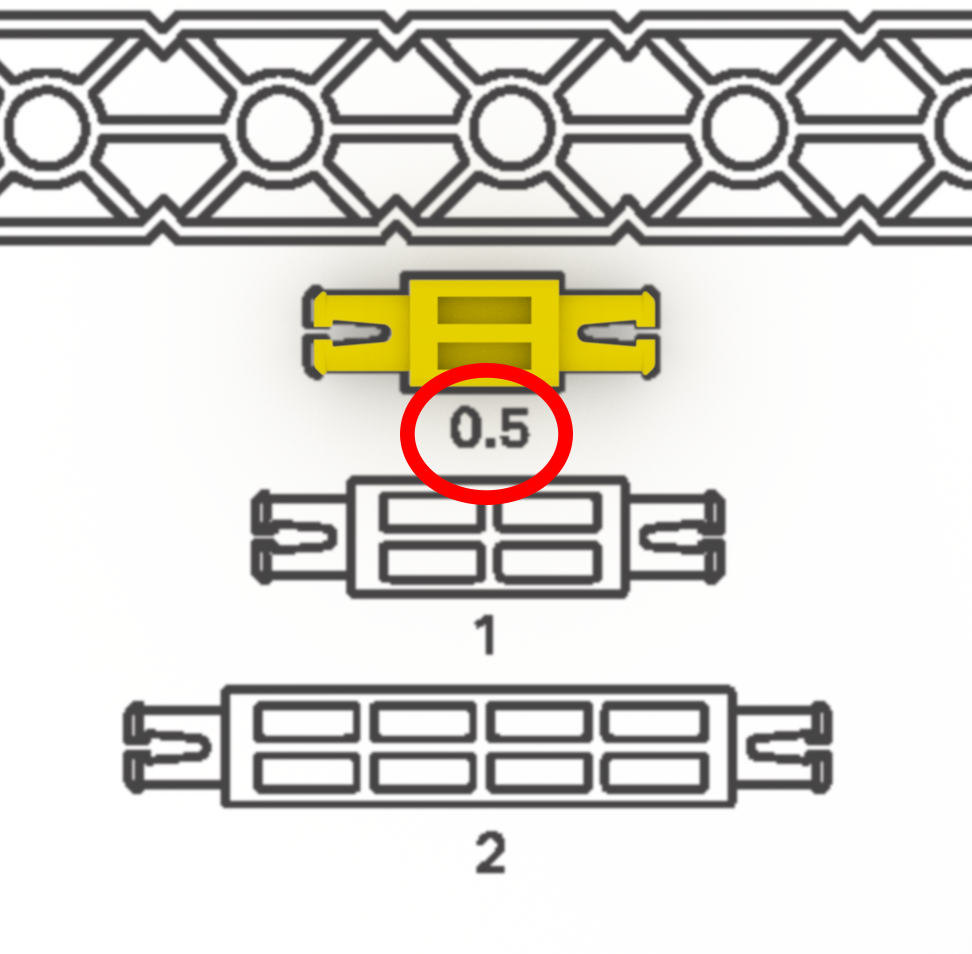

സ്റ്റാൻഡ്ഓഫുകൾ അളക്കൽ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 0.5x പിച്ച് സ്റ്റാൻഡ്ഓഫ് ആണ്.

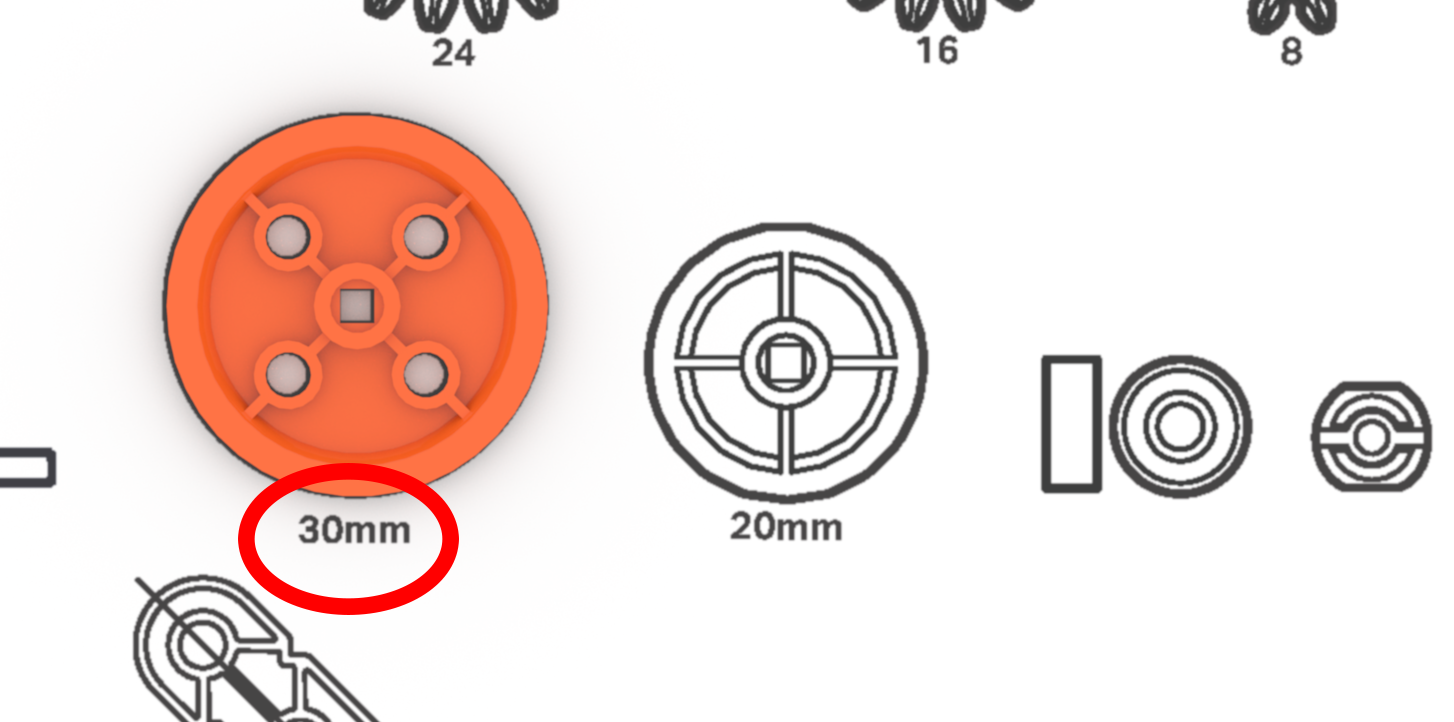

പുള്ളികൾ അളക്കൽ. ഒരു ഉദാഹരണം 30mm പുള്ളി ആണ്.
അളക്കുന്ന ഗിയറുകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 16 ടൂത്ത് ഗിയർ ആണ്.

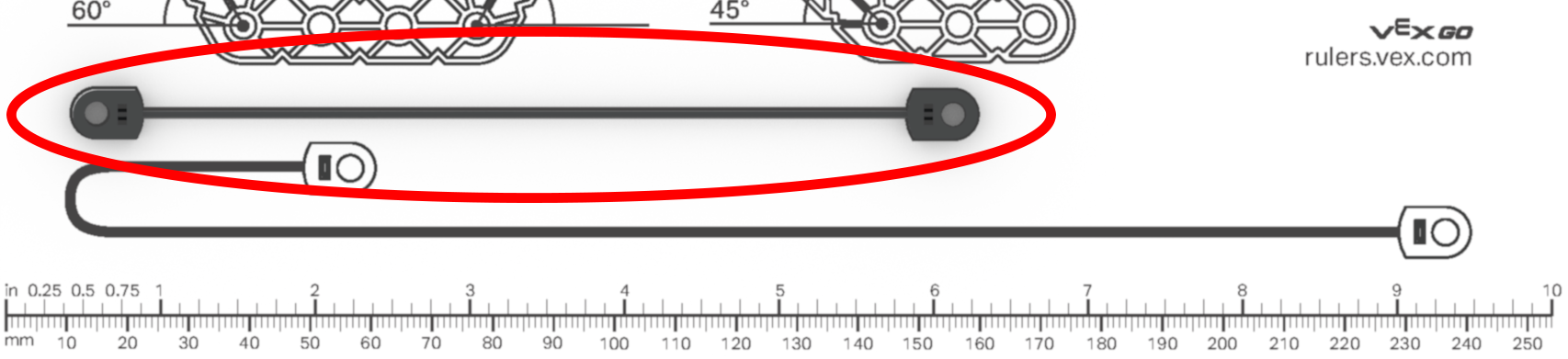

അളക്കുന്ന കയറുകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണമാണ് ഷോർട്ട് റോപ്പ്.
- ഷോർട്ട് റോപ്പ് 12x പിച്ച് ആണ്
- ലോങ്ങ് റോപ്പ് 24x പിച്ചാണ്.

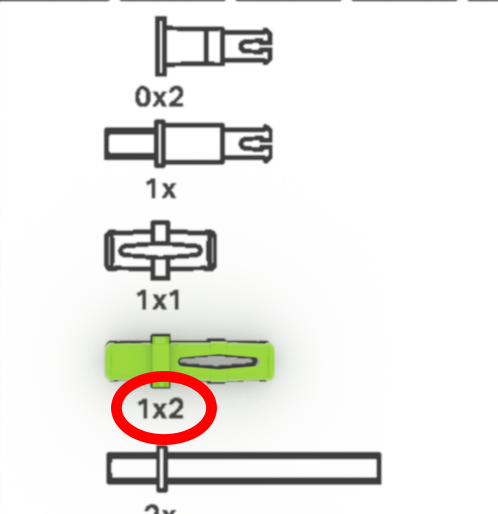

അളക്കുന്ന പിന്നുകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം ഒരു 1x2 പിൻ ആണ്.

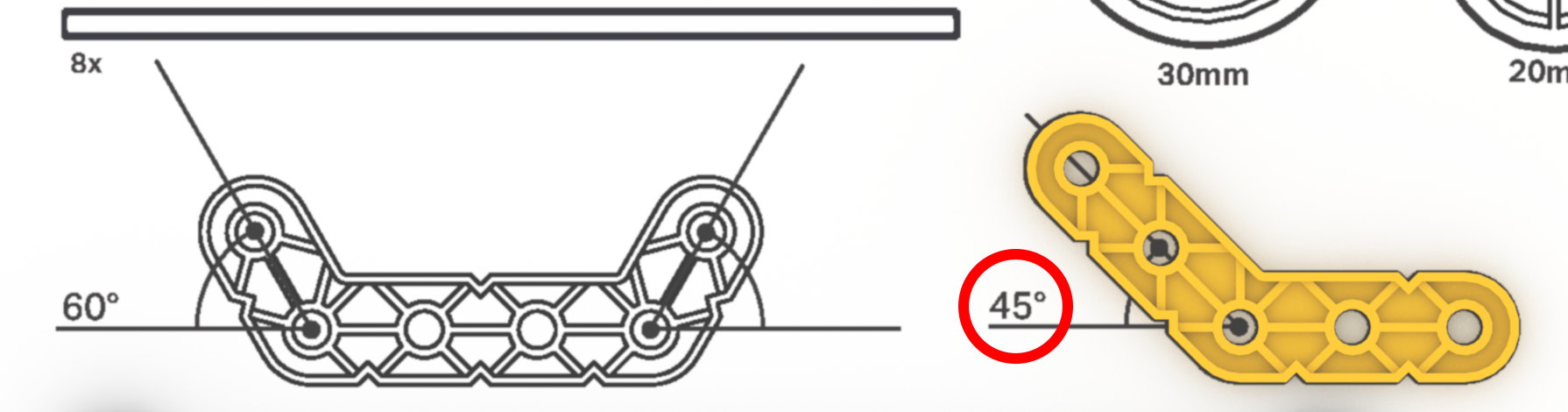

സ്പെഷ്യാലിറ്റി ബീമുകൾ അളക്കുക. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 45° ആംഗിൾ ബീം ആണ്.

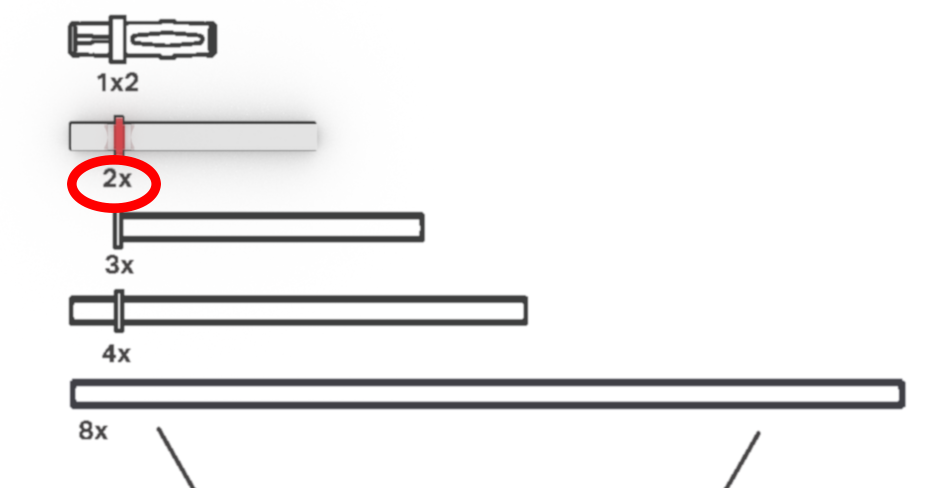

ഷാഫ്റ്റുകൾ അളക്കുക. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം ഒരു 2x പിച്ച് ഷാഫ്റ്റ് ആണ്.

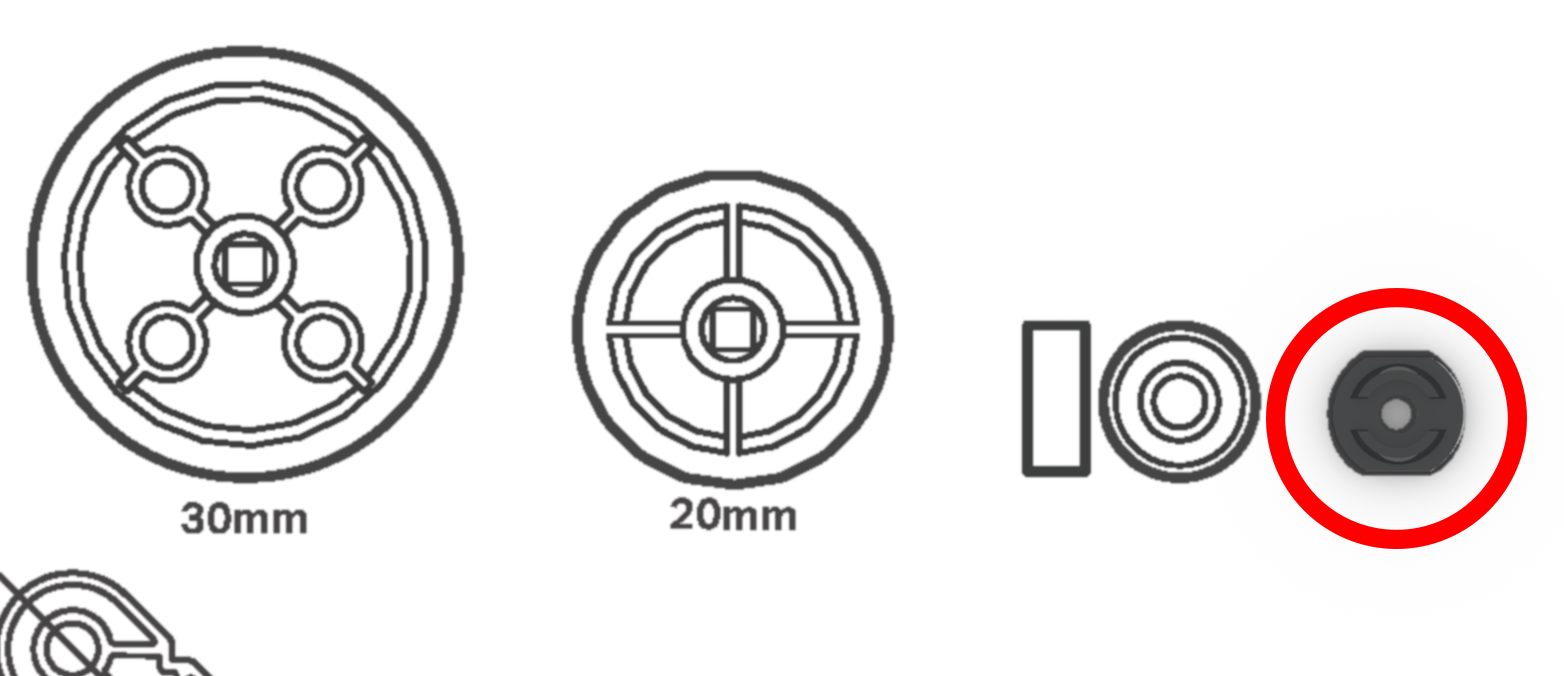

ഷാഫ്റ്റ് ആക്സസറികൾ അളക്കുക. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം ഒരു ഷാഫ്റ്റ് കോളർ ആണ്.
നുറുങ്ങുകളും തന്ത്രങ്ങളും: VEX GO പാർട്സ് റൂളറിന്റെ .pdf വ്യക്തമായ പ്ലാസ്റ്റിക് സുതാര്യതയിൽ പ്രിന്റ് ഔട്ട് എടുക്കാം. ഇത് റൂളറിനെ ഒരു റോബോട്ടിൽ ഓവർലേ ചെയ്യാൻ അനുവദിക്കുകയും റൂളർ വഴി അളന്ന് അളവുകൾ എടുക്കാൻ കഴിയുകയും ചെയ്യും.
VEX GO ഭാഗങ്ങളെ കുറിച്ച് കൂടുതലറിയാൻ, VEX ലൈബ്രറിനിന്നുള്ള ഈ ലേഖനങ്ങൾ കാണുക.
