VEXcode V5-ൽ ഒരു 3-വയർ ഡിജിറ്റൽ ഇൻ ഉപകരണവും ഒരു 3-വയർ ഡിജിറ്റൽ ഔട്ട് ഉപകരണവുമുണ്ട്.

ഡിജിറ്റൽ ഇൻ/ഡിജിറ്റൽ ഔട്ട് എന്താണ്?

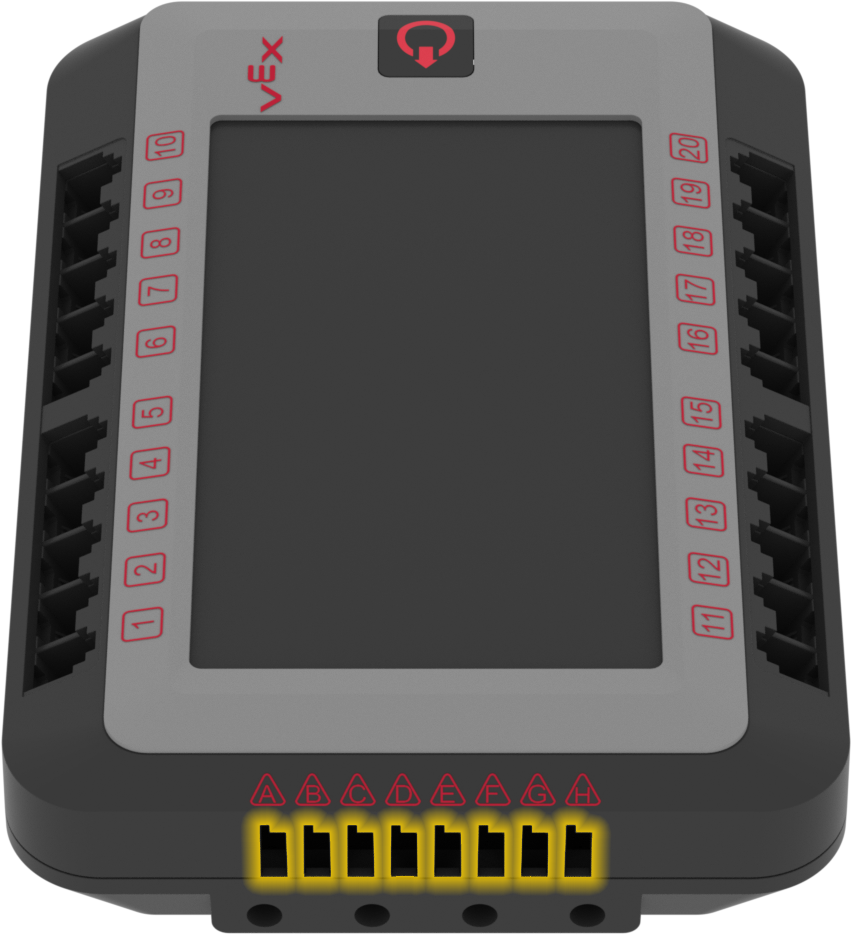

റോബോട്ടിക് ആപ്ലിക്കേഷനുകൾക്കുള്ള കണക്ഷനുകളും ഘടകങ്ങളും ചിത്രീകരിക്കുന്ന ഒരു V5 3-വയർ ഉപകരണത്തിന്റെ ഡയഗ്രം, ഫലപ്രദമായ സംയോജനത്തിനായി വയറിംഗ് ലേഔട്ടും ഉപകരണ സവിശേഷതകളും എടുത്തുകാണിക്കുന്നു.

V5 റോബോട്ട് ബ്രെയിനിന്റെ 3-വയർ പോർട്ടുകളിലേക്ക് സ്വീകരിക്കുന്ന ഒരു ഡിജിറ്റൽ ഇൻപുട്ട് സിഗ്നലിനെയും V5 റോബോട്ട് ബ്രെയിനിന്റെ 3-വയർ പോർട്ടിൽ നിന്ന് അയയ്ക്കുന്ന ഒരു ഡിജിറ്റൽ ഔട്ട്പുട്ട് സിഗ്നലിനെയും ഡിജിറ്റൽ ഇൻ/ഡിജിറ്റൽ ഔട്ട് എന്ന് വിളിക്കുന്നു.

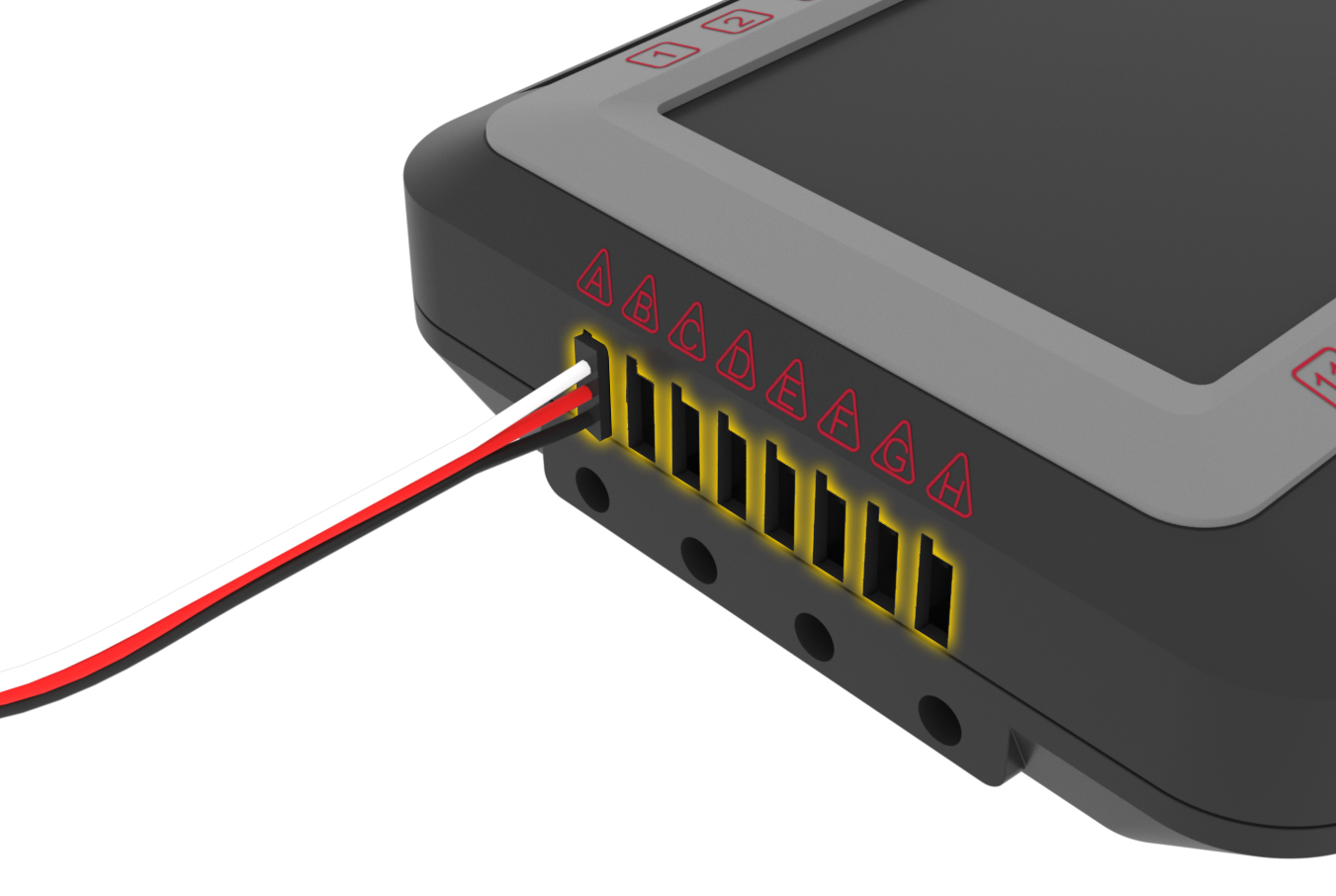

റോബോട്ടിക്സ് ആപ്ലിക്കേഷനുകൾക്കായുള്ള V5 സിസ്റ്റത്തിന്റെ സജ്ജീകരണവും പ്രവർത്തനവും ചിത്രീകരിക്കുന്ന, കണക്ഷനുകളും ഘടകങ്ങളും കാണിക്കുന്ന V5 3-വയർ ഉപകരണങ്ങളുടെ ഡയഗ്രം.

ഡിജിറ്റൽ ഇൻപുട്ട്: ഒരു വോൾട്ടേജ് ഒരു നിർദ്ദിഷ്ട പരിധിക്ക് മുകളിലോ താഴെയോ ആണെങ്കിൽ ഒരു ഡിജിറ്റൽ ഇൻപുട്ട് കണ്ടെത്തുന്നു. വോൾട്ടേജ് കൂടുതലാണെങ്കിൽ, V5 റോബോട്ട് ബ്രെയിൻ ഡിജിറ്റൽ ഇൻപുട്ട് ഉയർന്നതായി കണ്ടെത്തും. വോൾട്ടേജ് കുറവാണെങ്കിൽ, V5 റോബോട്ട് ബ്രെയിൻ ഡിജിറ്റൽ ഇൻപുട്ട് കുറവാണെന്ന് കണ്ടെത്തും.

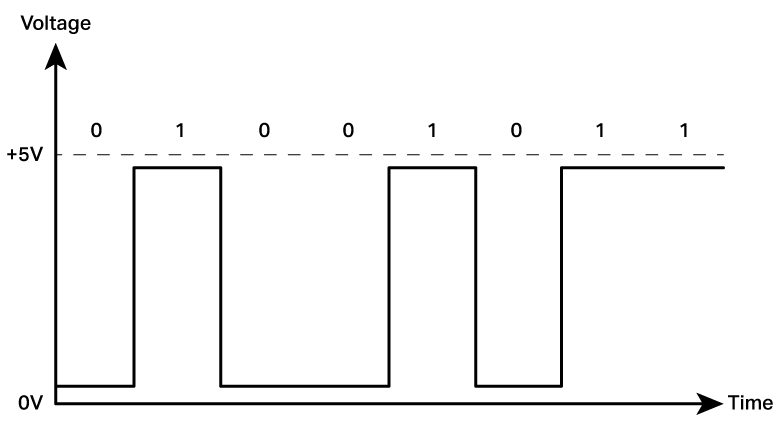

V5 3-വയർ ഉപകരണങ്ങൾക്കായുള്ള ഡിജിറ്റൽ ഔട്ട്‌പുട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, കണക്ഷനുകളും ഘടക ലേഔട്ടും കാണിക്കുന്നു.

ഡിജിറ്റൽ ഔട്ട്പുട്ട്: V5 ബ്രെയിൻ ഉപയോഗിച്ച് ഒരു വോൾട്ടേജ് നിയന്ത്രിക്കാൻ ഒരു ഡിജിറ്റൽ ഔട്ട്പുട്ട് നിങ്ങളെ അനുവദിക്കുന്നു. V5 ബ്രെയിൻ ഔട്ട്‌പുട്ട് ഉയർന്നതായിരിക്കാൻ നിർദ്ദേശിച്ചാൽ, ഔട്ട്‌പുട്ട് 5 വോൾട്ട് വോൾട്ടേജ് ഉത്പാദിപ്പിക്കും. V5 ബ്രെയിൻ ഔട്ട്‌പുട്ട് കുറവായിരിക്കാൻ നിർദ്ദേശിച്ചാൽ, അത് വോൾട്ടേജ് പുറത്തുവിടുന്നില്ല.

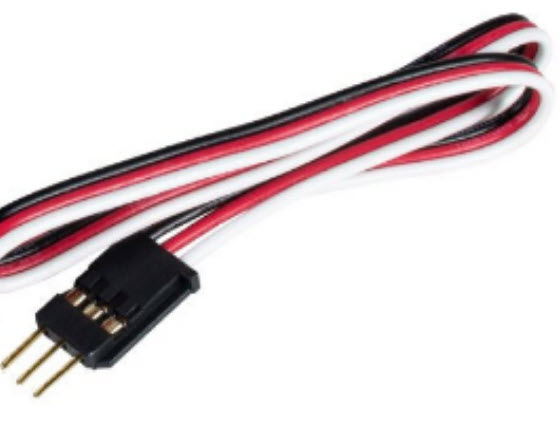

V5 3-വയർ ഉപകരണങ്ങളുടെ വയറിംഗ് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ശരിയായ ഇൻസ്റ്റാളേഷനും സജ്ജീകരണത്തിനുമുള്ള കണക്ഷനുകളും ലേബലുകളും കാണിക്കുന്നു.

കളർ കോഡ്:

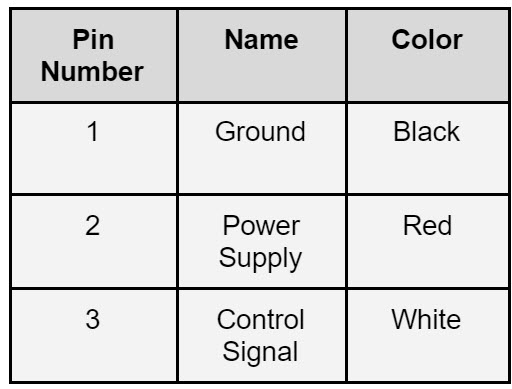

വിവിധ വയർ നിറങ്ങളും അവയുടെ അനുബന്ധ പ്രവർത്തനങ്ങളും പ്രദർശിപ്പിക്കുന്ന V5 3-വയർ ഉപകരണങ്ങൾക്കായുള്ള കളർ ചാർട്ട്, ഉപയോക്താക്കൾക്ക് ഘടകങ്ങൾ ശരിയായി തിരിച്ചറിയാനും ബന്ധിപ്പിക്കാനും സഹായിക്കുന്നു.

ഡിജിറ്റൽ ഇൻ ഉപയോഗിക്കുന്നു

V5 വിഭാഗത്തിലുള്ള ഉപയോക്താക്കൾക്കുള്ള ഉപകരണ രൂപകൽപ്പനയും പ്രവർത്തനക്ഷമതയും ചിത്രീകരിക്കുന്ന, V5 3-വയർ ഉപകരണങ്ങളെ പ്രതിനിധീകരിക്കുന്ന ഐക്കൺ.

VEXcode V5 ഡിജിറ്റൽ ഇൻ ഉപകരണം വിപുലമായ ഉപയോക്താക്കൾക്ക് ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ളതാണ്.

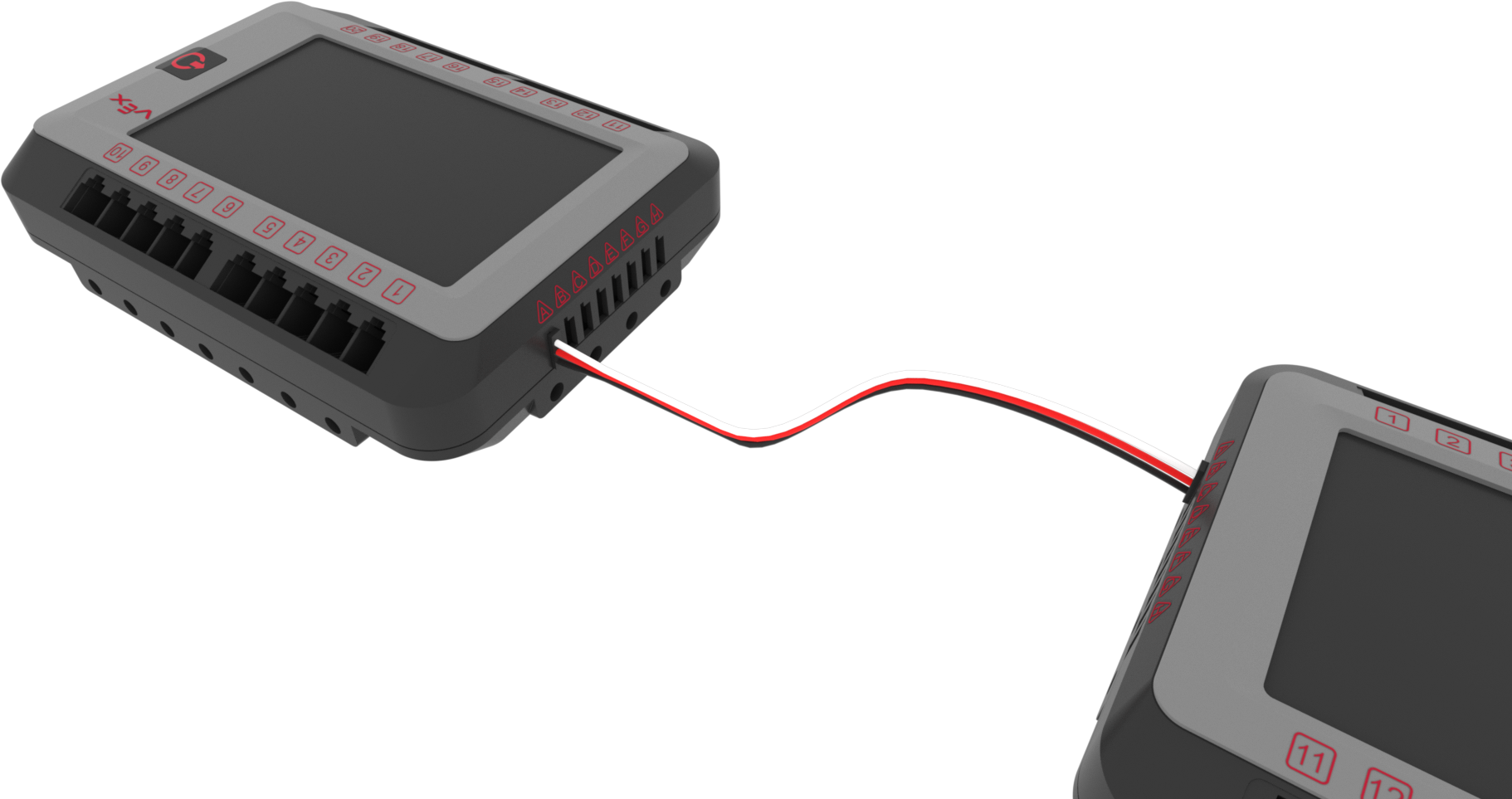

V5 സിസ്റ്റത്തിൽ ഉൾപ്പെട്ടിരിക്കുന്ന കണക്ഷനുകളും ഘടകങ്ങളും ചിത്രീകരിക്കുന്ന, ഉപയോക്താക്കൾക്കുള്ള പ്രധാന സവിശേഷതകളും പ്രവർത്തനക്ഷമതയും എടുത്തുകാണിക്കുന്ന V5 3-വയർ ഉപകരണങ്ങളുടെ ഡയഗ്രം.

രണ്ട് V5 റോബോട്ട് തലച്ചോറുകൾ തമ്മിലുള്ള ഡിജിറ്റൽ ഇൻ/ഡിജിറ്റൽ ഔട്ട് ആശയവിനിമയത്തിനായിരിക്കും ഡിജിറ്റൽ ഇൻ ഉപകരണത്തിന്റെ ഒരു ഉപയോഗം.

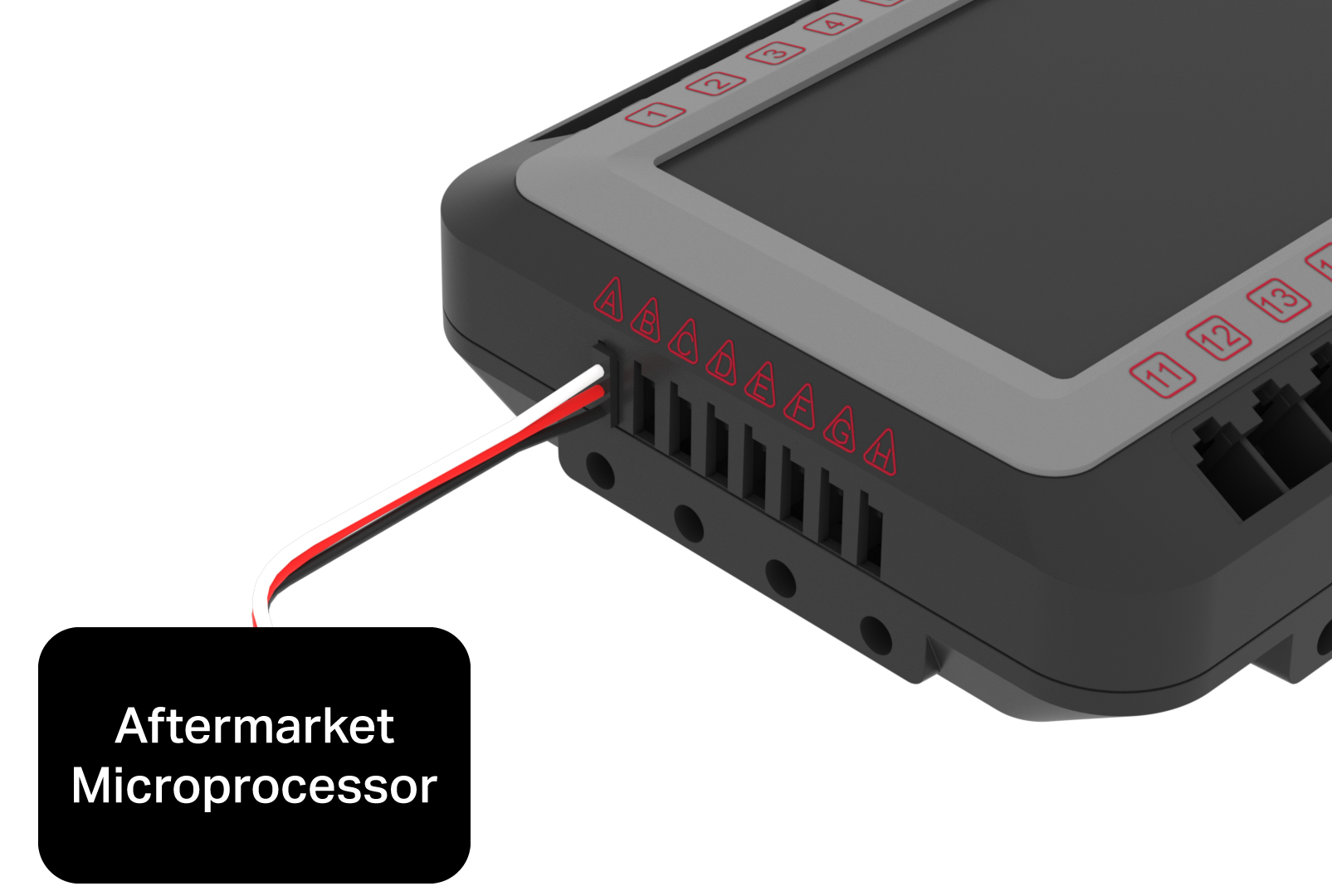

VEX റോബോട്ടിക് സിസ്റ്റങ്ങളുടെ സജ്ജീകരണവും പ്രവർത്തനവും ചിത്രീകരിക്കുന്ന, കണക്ഷനുകളും ഘടകങ്ങളും കാണിക്കുന്ന V5 3-വയർ ഉപകരണങ്ങളുടെ ഡയഗ്രം.

ഡിജിറ്റൽ ഇൻ ഉപകരണം ഒരു ആഫ്റ്റർ മാർക്കറ്റ് മൈക്രോപ്രൊസസ്സറുമായി ഡിജിറ്റൽ ഇൻ/ഡിജിറ്റൽ ഔട്ട് ആശയവിനിമയത്തിനും ഉപയോഗിക്കാം.

VEX V5 സിസ്റ്റത്തിനായി ലഭ്യമായ എല്ലാ ഡിജിറ്റൽ സെൻസറുകളിലും VEXcode V5 ഉപകരണ കോൺഫിഗറേഷൻ വിൻഡോയിൽ നൽകിയിരിക്കുന്ന ഒരു സെൻസർ ഉപകരണം ഉണ്ട്. ഈ സെൻസറുകൾ ഡിജിറ്റൽ ഇൻ ഉപകരണത്തിന് പകരം അവയുടെ നിർദ്ദിഷ്ട VEXcode V5 സെൻസർ ഉപകരണം ഉപയോഗിക്കണം.

ഡിജിറ്റൽ ഔട്ട് ഉപയോഗിക്കുന്നു

V5 വിഭാഗ വിവരണത്തിലെ V5 3-വയർ ഉപകരണങ്ങളെ പ്രതിനിധീകരിക്കുന്ന ഐക്കൺ, ഉപകരണത്തിന്റെ പ്രവർത്തനക്ഷമതയും കണക്ഷൻ തരവും ചിത്രീകരിക്കുന്നു.

VEXcode V5 ഡിജിറ്റൽ ഇൻ ഉപകരണം, ബാഹ്യ ഉപകരണങ്ങളിലേക്ക് 5 വോൾട്ട് ലോജിക് ലെവലിന്റെ നിയന്ത്രണം നൽകുന്നതിനോ ഡിജിറ്റൽ ഇൻ/ഡിജിറ്റൽ ഔട്ട് ആശയവിനിമയത്തിനായി ഒരു ആശയവിനിമയ സിഗ്നൽ ഔട്ട് നൽകുന്നതിനോ ഉദ്ദേശിച്ചുള്ളതാണ്.

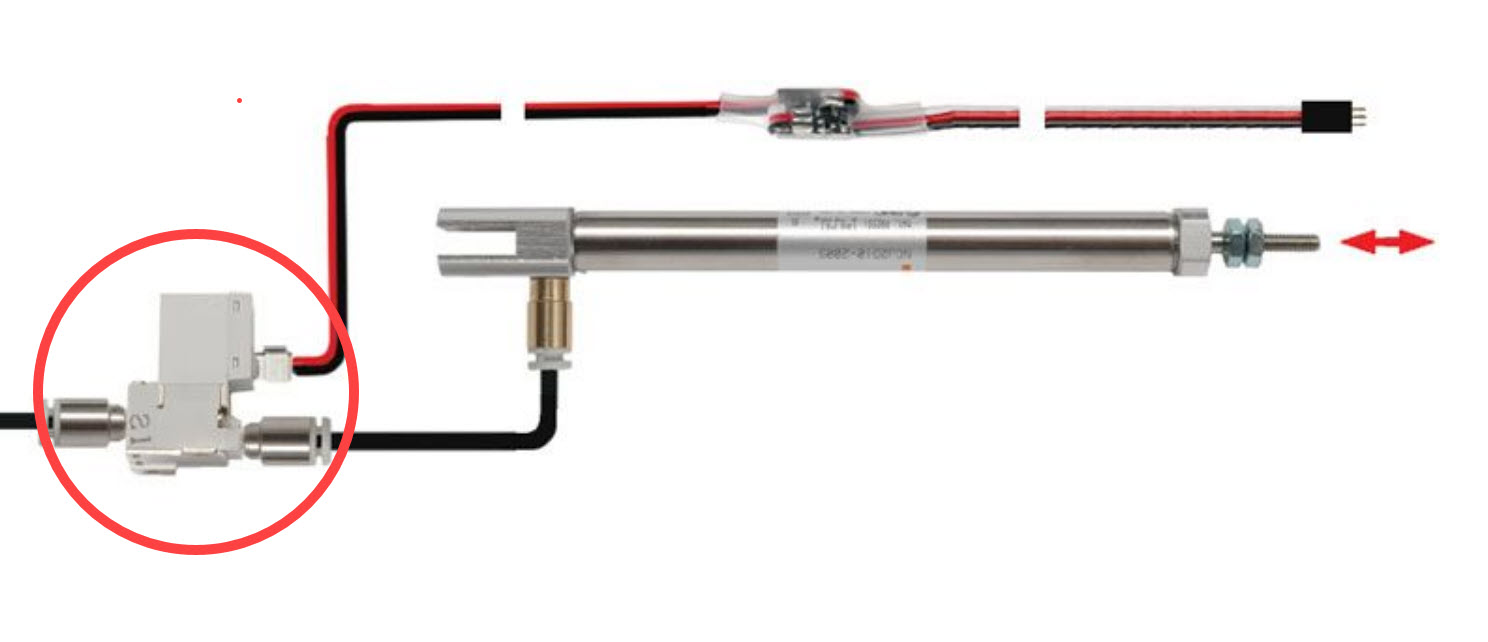

V5 3-വയർ ഉപകരണങ്ങളിൽ ഉപയോഗിക്കുന്ന ഒരു ന്യൂമാറ്റിക് സോളിനോയിഡ് വാൽവ്, ഇലക്ട്രിക്കൽ കണക്ടറുകളും ന്യൂമാറ്റിക് പോർട്ടുകളും ഉള്ള ഒരു കോം‌പാക്റ്റ് ഡിസൈൻ ഫീച്ചർ ചെയ്യുന്നു, റോബോട്ടിക്സിലും ഓട്ടോമേഷൻ സിസ്റ്റങ്ങളിലും അതിന്റെ പ്രയോഗം ചിത്രീകരിക്കുന്നു.

ഒരു VEX ന്യൂമാറ്റിക് സിസ്റ്റത്തിനായുള്ള വായുപ്രവാഹത്തെ നിയന്ത്രിക്കുന്ന ഒരു ന്യൂമാറ്റിക് സോളിനോയിഡ് വാൽവ് സജീവമാക്കാൻ VEXcode V5 ഡിജിറ്റൽ ഔട്ട് ഉപകരണം ഉപയോഗിക്കാം.

VEXcode V5-ൽ ഒരു ഡിജിറ്റൽ ഇൻ, ഡിജിറ്റൽ ഔട്ട് ഉപകരണം കോൺഫിഗർ ചെയ്യുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, VEX ലൈബ്രറിൽ നിന്നുള്ള ഈ ലേഖനം കാണുക.
