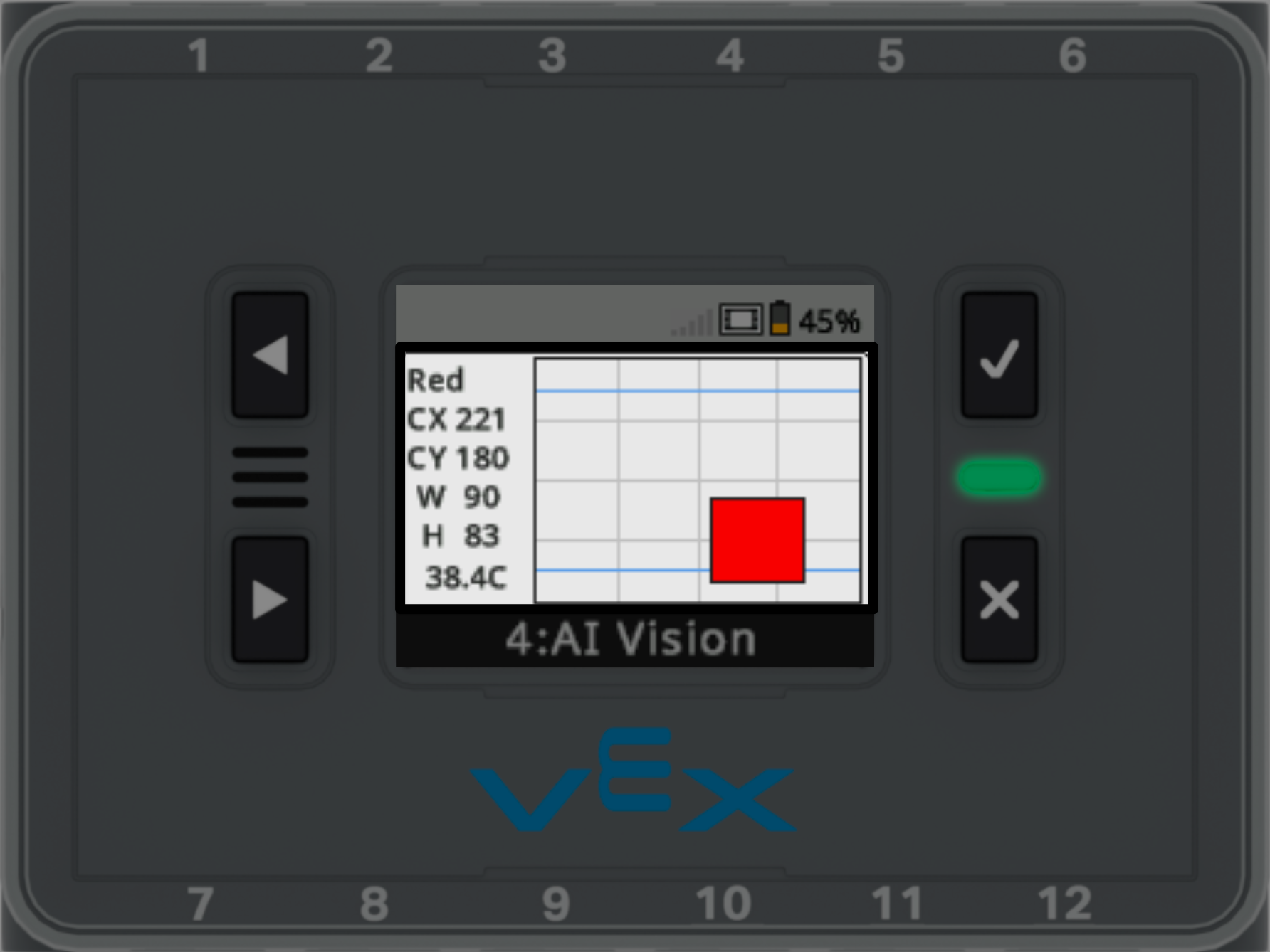

VEX IQ (രണ്ടാം തലമുറ) തലച്ചോറിന് VEX IQ AI വിഷൻ സെൻസർ പകർത്തിയ തത്സമയ ദൃശ്യ ഡാറ്റ പ്രദർശിപ്പിക്കാൻ കഴിയും.
ഈ സ്ക്രീൻ ഉപയോക്താക്കളെ സിസ്റ്റത്തിൽ തന്നെ ഉൾപ്പെടുത്തിയിരിക്കുന്ന കളർ സിഗ്നേച്ചറുകൾ, ഏപ്രിൽ ടാഗ് ഐഡികൾ, AI ക്ലാസിഫിക്കേഷനുകൾ എന്നിവ കാണാൻ അനുവദിക്കുന്നു, AI വിഷൻ സെൻസർ അതിന് മുന്നിൽ എന്താണ് കണ്ടെത്തുന്നതെന്ന് ഉടനടി ഫീഡ്ബാക്ക് നൽകുന്നു.
AI വിഷൻ സെൻസർ വ്യൂ തുറക്കുന്നു

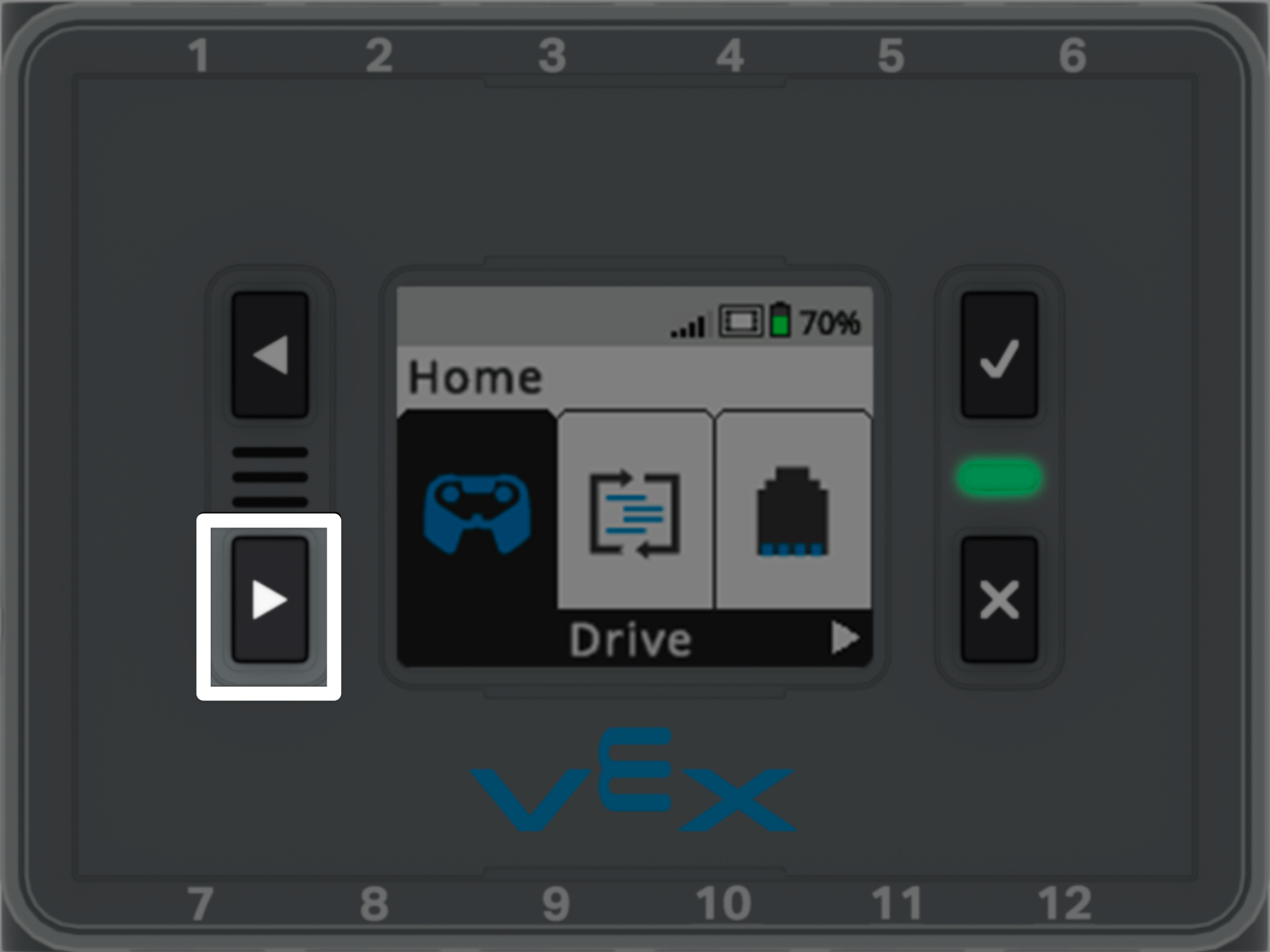

ഡിവൈസസ് മെനു ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്യുന്നതിന് റൈറ്റ് ബട്ടൺ രണ്ടുതവണ അമർത്തുക.

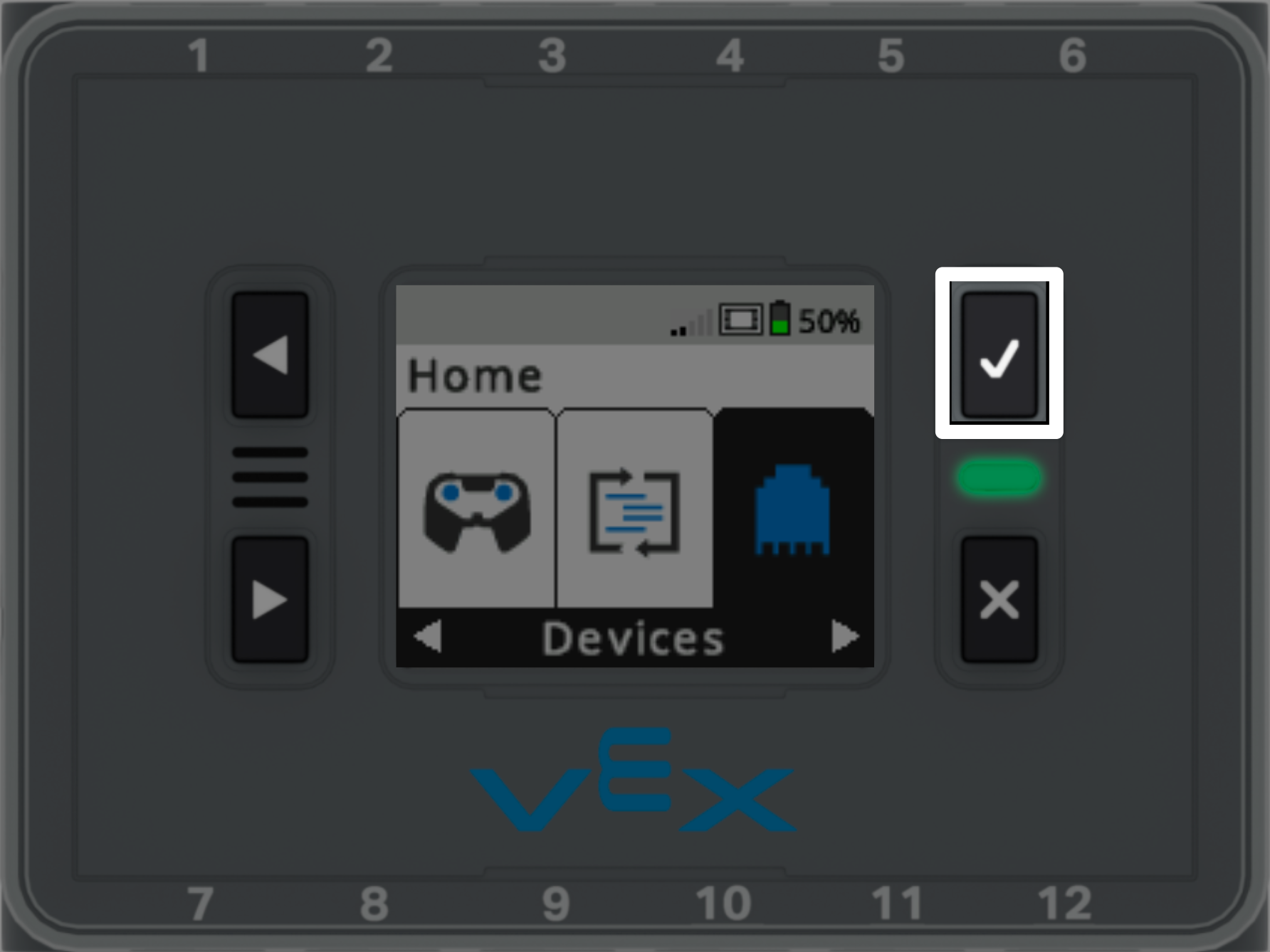

ഉപകരണങ്ങൾതിരഞ്ഞെടുക്കാൻ ചെക്ക് ബട്ടൺ അമർത്തുക.
ഡിവൈസസ് മെനുവിൽ, നിങ്ങളുടെ റോബോട്ടിൽ കണക്റ്റുചെയ്ത ഉപകരണങ്ങൾ നിങ്ങൾ കാണും.

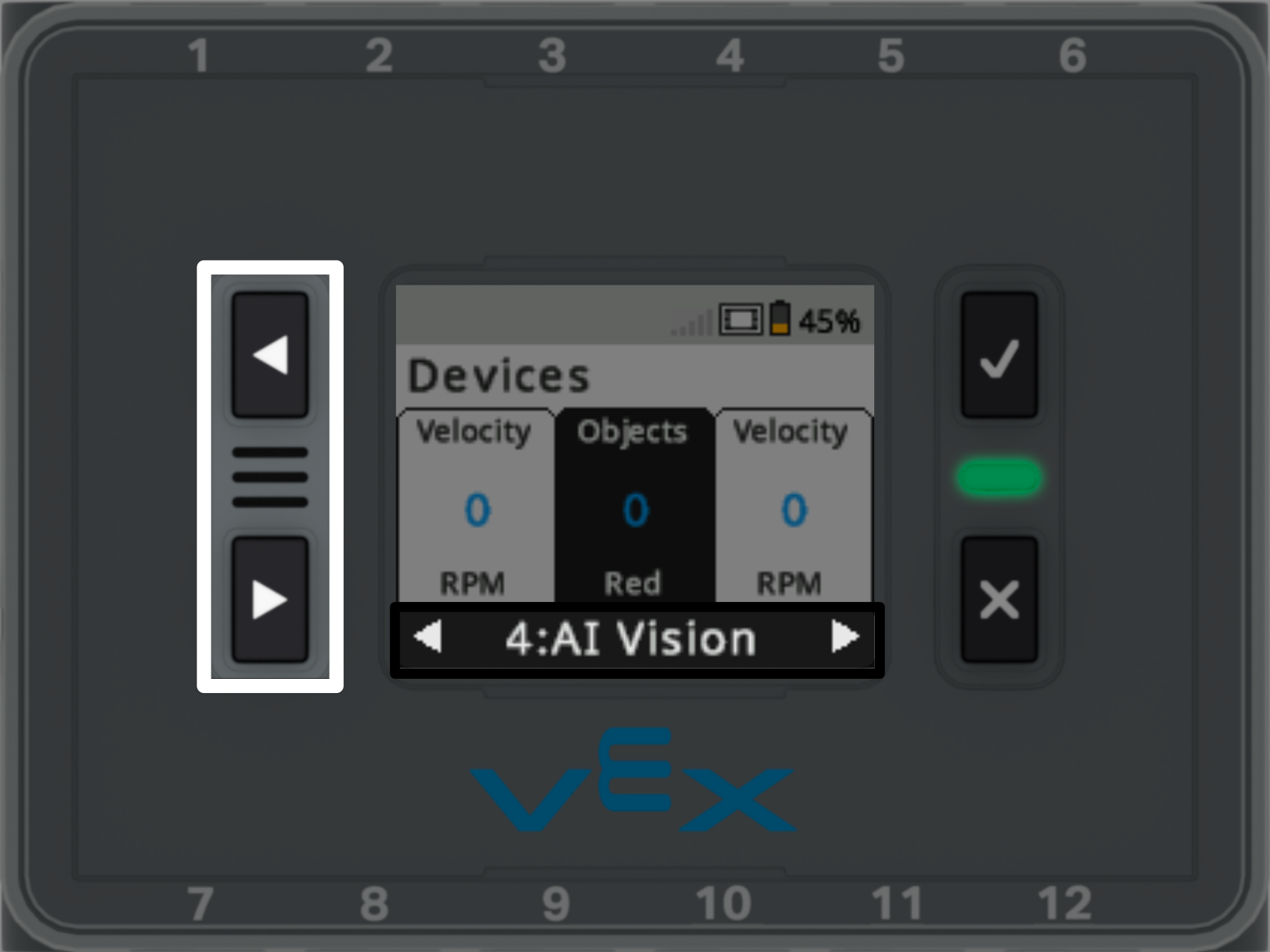

AI വിഷൻ സെൻസർ ഉള്ള പോർട്ട് തിരഞ്ഞെടുക്കാൻ ലെഫ്റ്റ് ഉം റൈറ്റ് ബട്ടണുകൾ ഉപയോഗിക്കുക.
തുടർന്ന്, AI വിഷൻ സ്ക്രീൻ വ്യൂ ആക്സസ് ചെയ്യാൻ ചെക്ക് ബട്ടൺ നാല് തവണ അമർത്തുക.
വ്യത്യസ്ത കാഴ്ചകളിലൂടെ സഞ്ചരിക്കാൻചെക്ക് ബട്ടൺ അമർത്തുക:
- ചുവപ്പ് - ചുവപ്പ് നിറമുള്ള ഏതൊരു വസ്തുവും.
- പച്ച - പച്ച നിറമുള്ള ഏതൊരു വസ്തുവും.
- നീല - നീല നിറമുള്ള ഏതൊരു വസ്തുവും.
- മഞ്ഞ - മഞ്ഞ നിറമുള്ള ഏതൊരു വസ്തുവും.
- ടാഗുകൾ - തിരിച്ചറിഞ്ഞ ഏതെങ്കിലും ഏപ്രിൽ ടാഗ് ഐഡികൾ.
- വസ്തുക്കൾ - തിരിച്ചറിഞ്ഞ ഏതെങ്കിലും AI വർഗ്ഗീകരണങ്ങൾ.
ഒരു കളർ സിഗ്നേച്ചർ കാണുന്നു

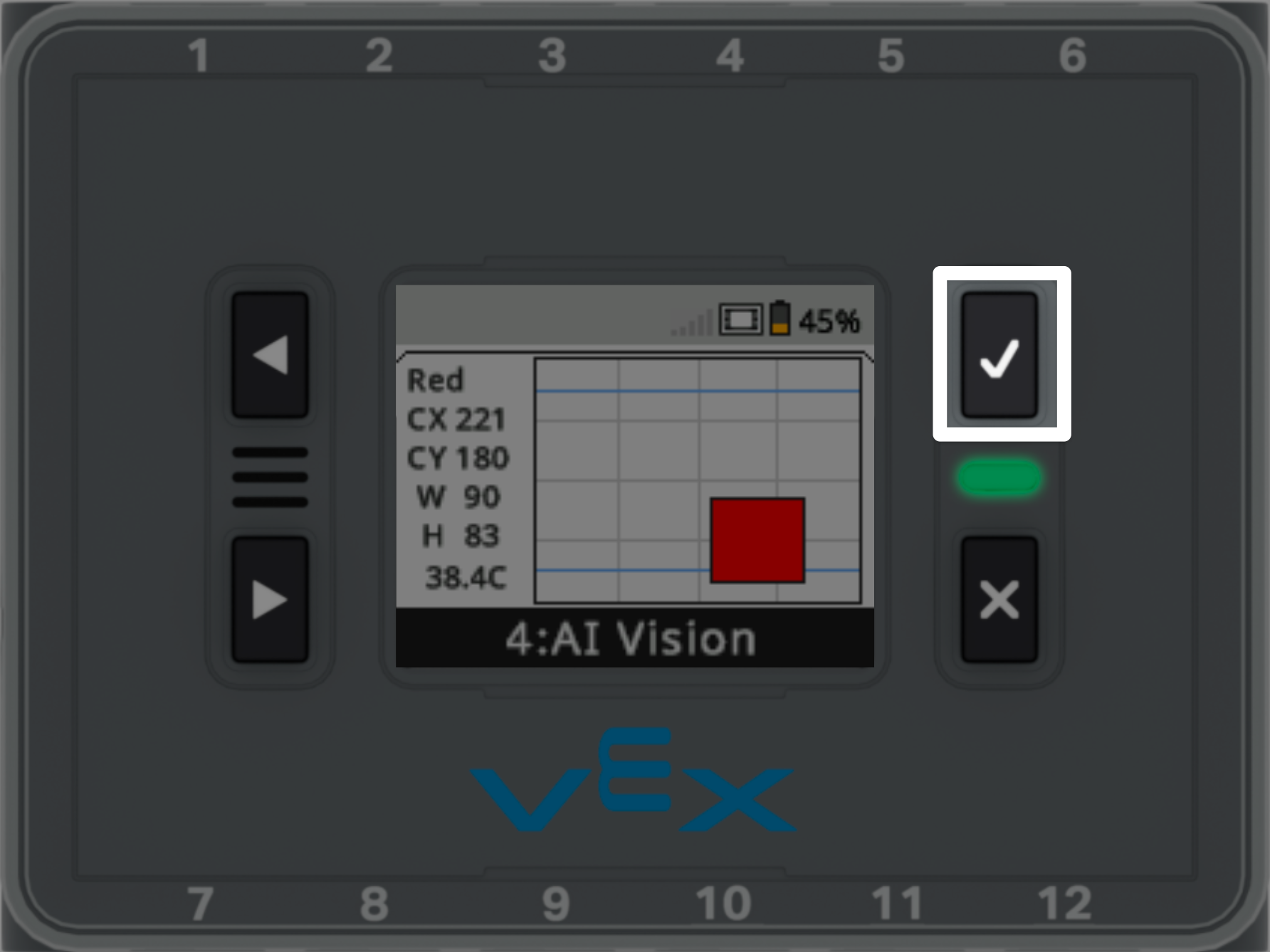

ഒരു കളർ സിഗ്നേച്ചർ (ചുവപ്പ്, നീല, പച്ച, അല്ലെങ്കിൽ മഞ്ഞ) തിരഞ്ഞെടുക്കാൻ ചെക്ക് ബട്ടൺ അമർത്തുക.
തിരഞ്ഞെടുത്ത കളർ സിഗ്നേച്ചറുമായി പൊരുത്തപ്പെടുന്ന ഒരു വസ്തു AI വിഷൻ സെൻസറിന്റെ വ്യൂ ഫീൽഡിനുള്ളിൽ സ്ഥാപിക്കുക.
വസ്തു സ്വയമേവ സ്ക്രീനിൽ ദൃശ്യമാകും.

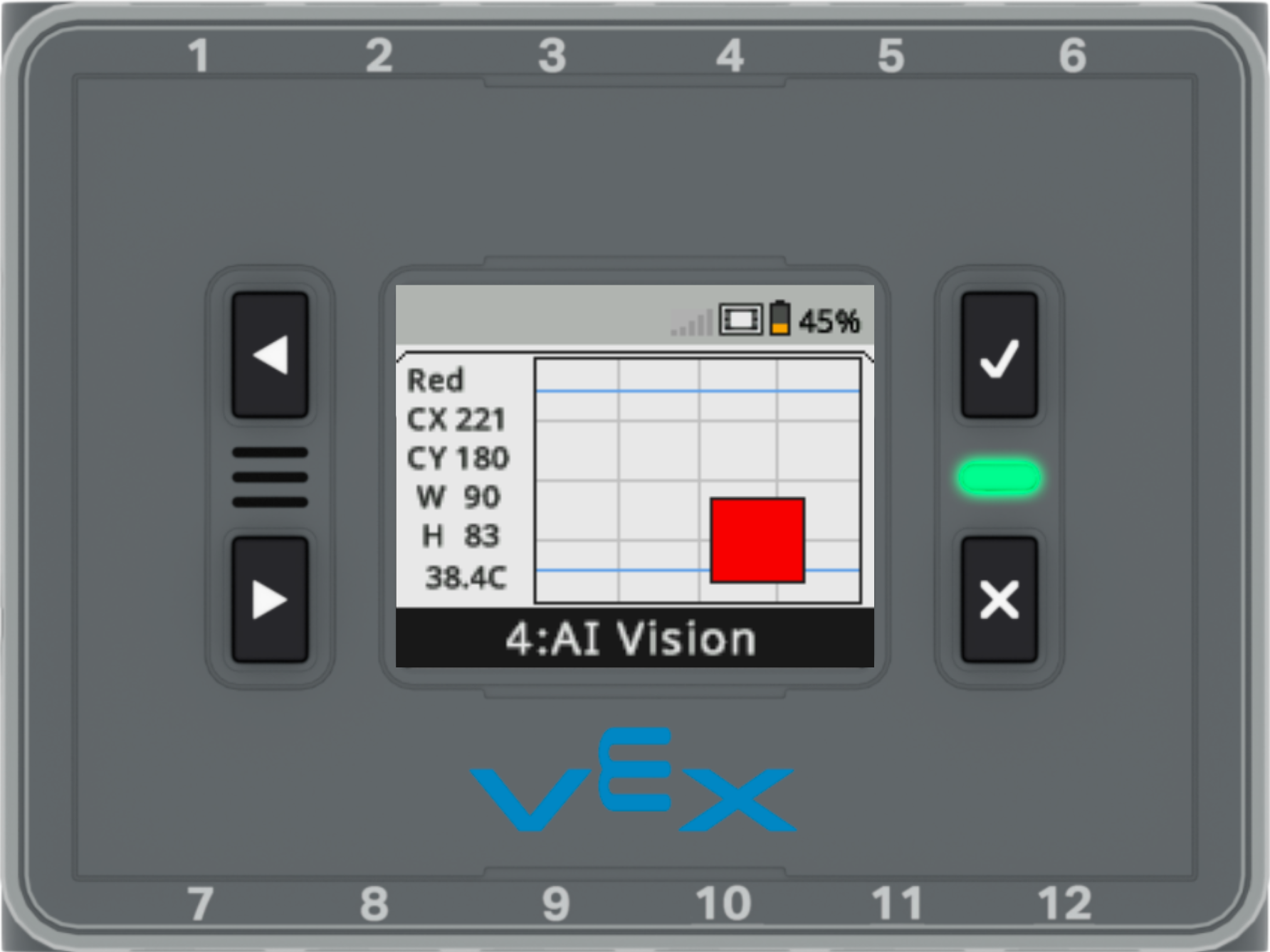

കളർ സിഗ്നേച്ചറിന്റെ സെന്റർ X, Y കോർഡിനേറ്റുകളുടെ മൂല്യം, വീതി, ഉയരം എന്നിവ ഉപയോഗിച്ച് സ്ക്രീനിന്റെ ഇടതുവശം അപ്ഡേറ്റ് ചെയ്യും.
AI വിഷൻ സെൻസർ വസ്തുക്കളെ എങ്ങനെ അളക്കുന്നു എന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഇവിടെ പോകുക.
ഏപ്രിൽ ടാഗ് ഐഡികൾ കാണുന്നു

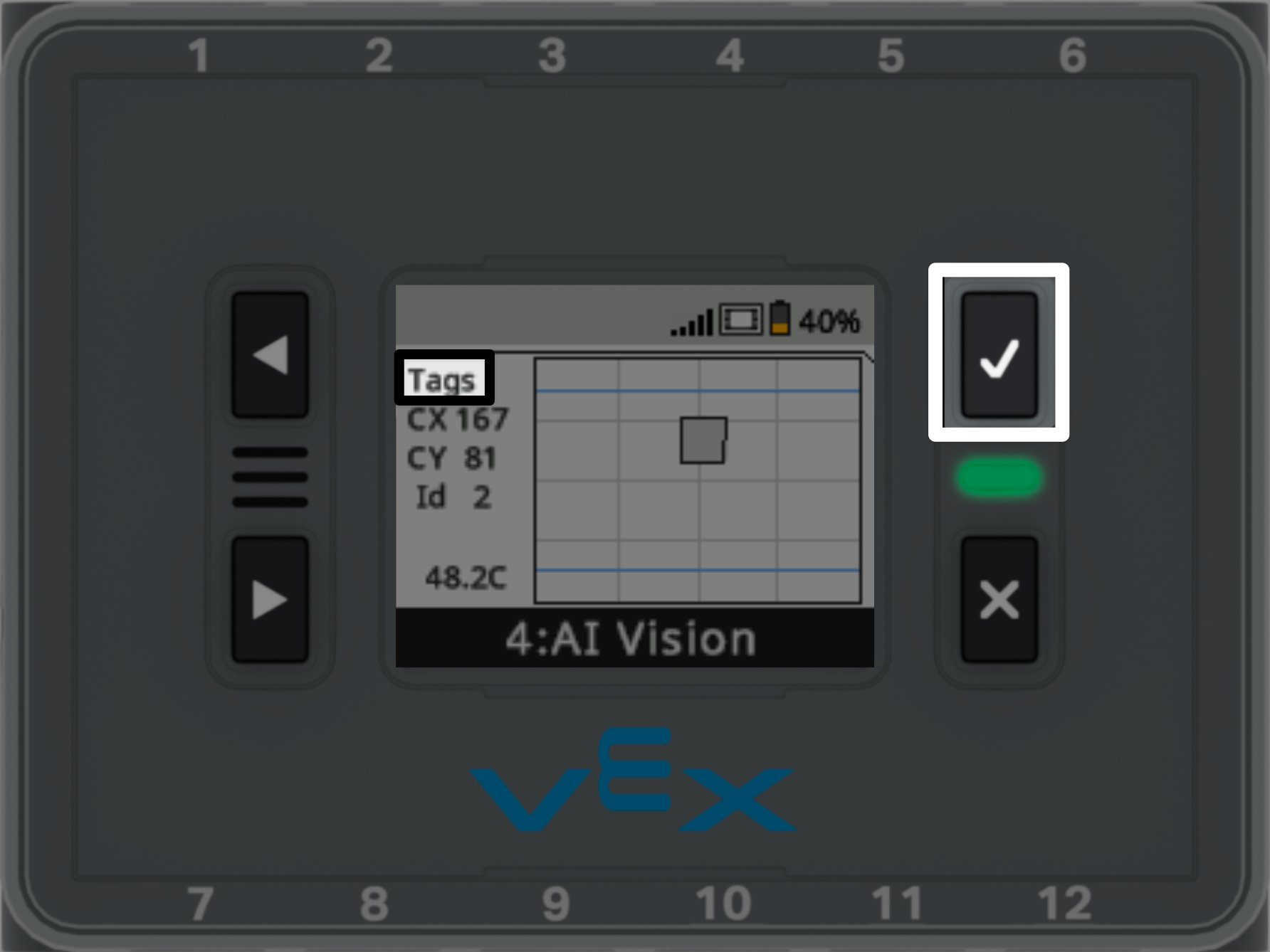

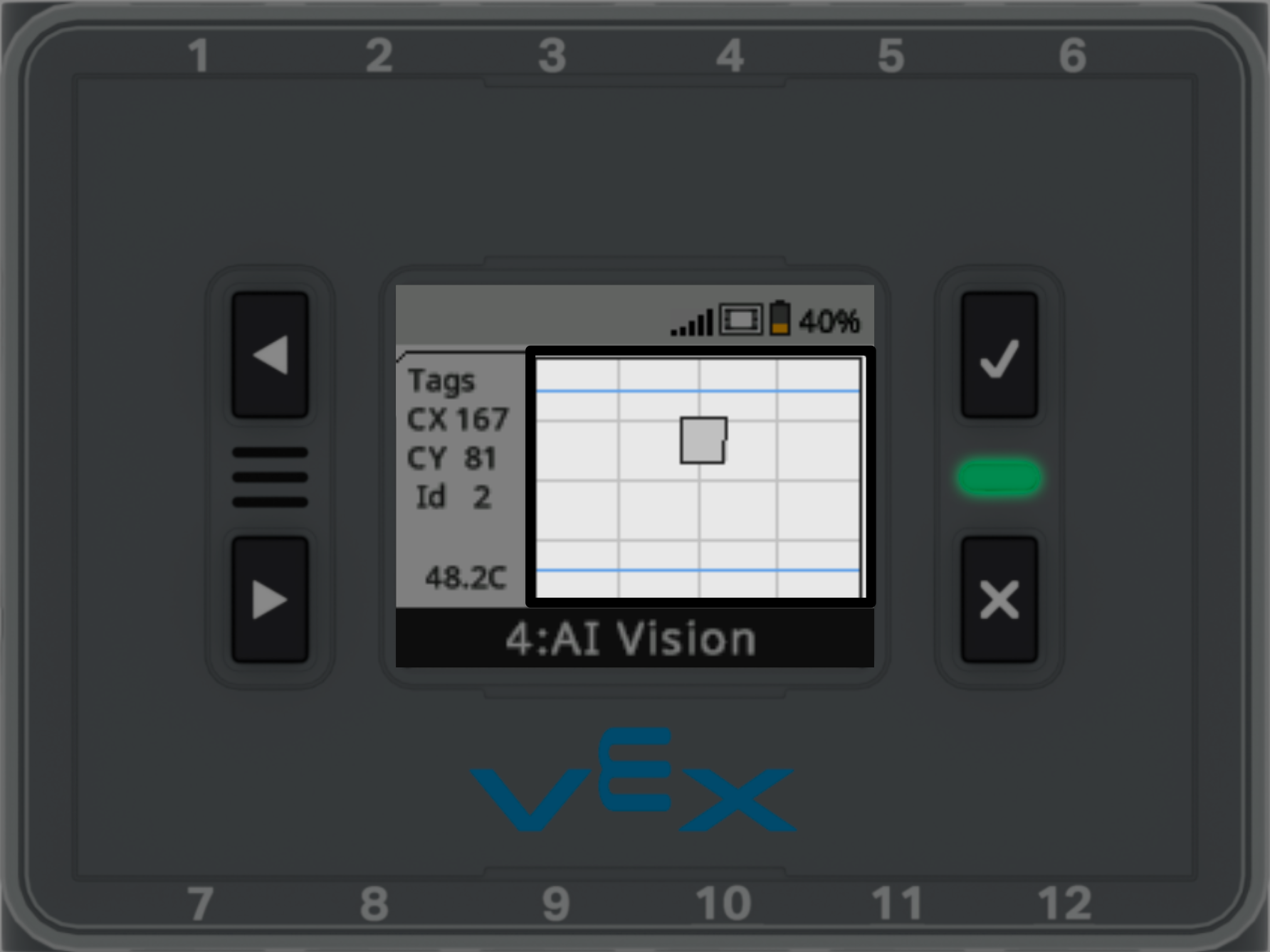

തലച്ചോറിന്റെ സ്ക്രീനിൽ മുകളിൽ ഇടത് കോണിൽ ടാഗുകൾ കാണിക്കുന്നത് വരെചെക്ക് ബട്ടൺ അമർത്തുക.
AI വിഷൻ സെൻസറിന്റെ കാഴ്ചയിൽ ഒരു AprilTag ഐഡി സ്ഥാപിക്കുക.
സെൻസറിന്റെ കാഴ്ചയുമായി ബന്ധപ്പെട്ട് കണ്ടെത്തിയ ഏപ്രിൽ ടാഗ് ഐഡികൾ ഡിസ്പ്ലേ കാണിക്കും.

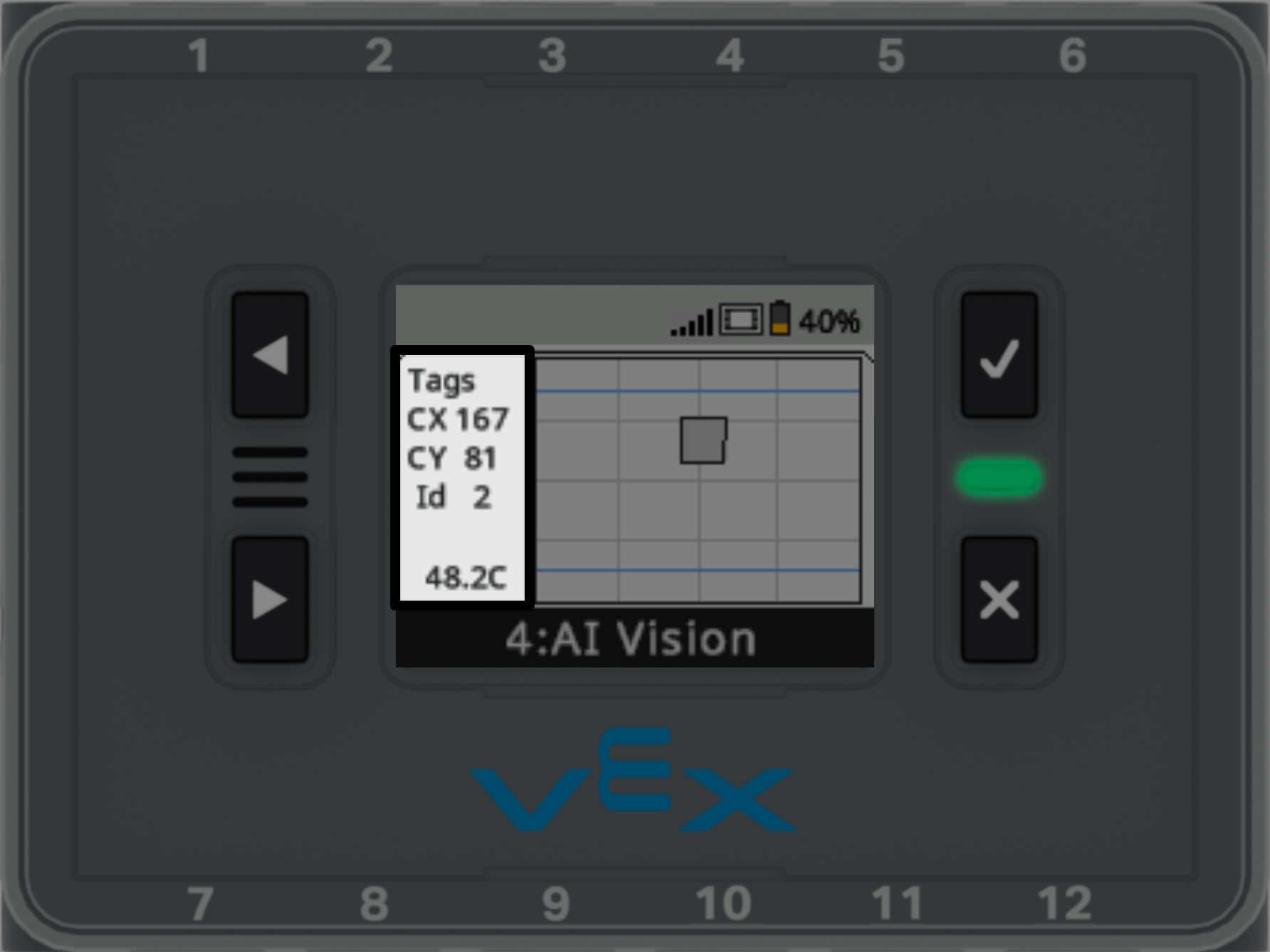

ഏപ്രിൽ ടാഗിന്റെ സെന്റർ X, Y കോർഡിനേറ്റുകളുടെ മൂല്യവും അതിന്റെ ഐഡി നമ്പറും ഉപയോഗിച്ച് സ്ക്രീനിന്റെ ഇടതുവശം അപ്ഡേറ്റ് ചെയ്യും.
AI വിഷൻ സെൻസർ വസ്തുക്കളെ എങ്ങനെ അളക്കുന്നു എന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഇവിടെ പോകുക.
AI വർഗ്ഗീകരണങ്ങൾ കാണുന്നു

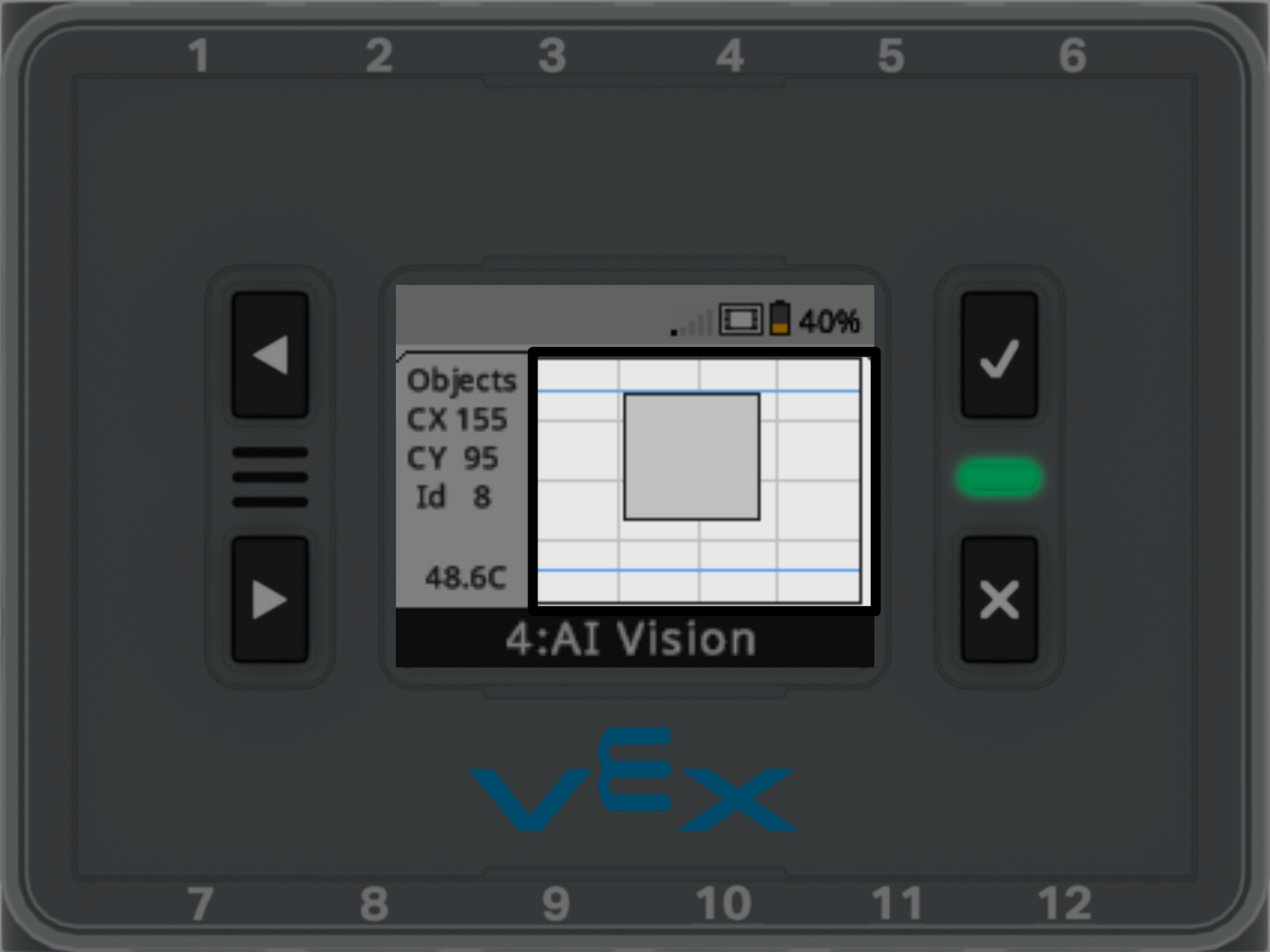

തലച്ചോറിന്റെ സ്ക്രീനിൽ മുകളിൽ ഇടത് കോണിൽ ഒബ്ജക്റ്റുകൾ കാണിക്കുന്നത് വരെചെക്ക് ബട്ടൺ അമർത്തുക.
AI വിഷൻ സെൻസറിന്റെ കാഴ്ചയിൽ ബിൽറ്റ്-ഇൻ AI ക്ലാസിഫിക്കേഷനുകളിൽ ഒന്നുമായി പൊരുത്തപ്പെടുന്ന ഒരു ഒബ്ജക്റ്റ് സ്ഥാപിക്കുക.
സെൻസറിന്റെ കാഴ്ചയുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ കണ്ടെത്തിയ AI വർഗ്ഗീകരണം ഡിസ്പ്ലേ കാണിക്കും.

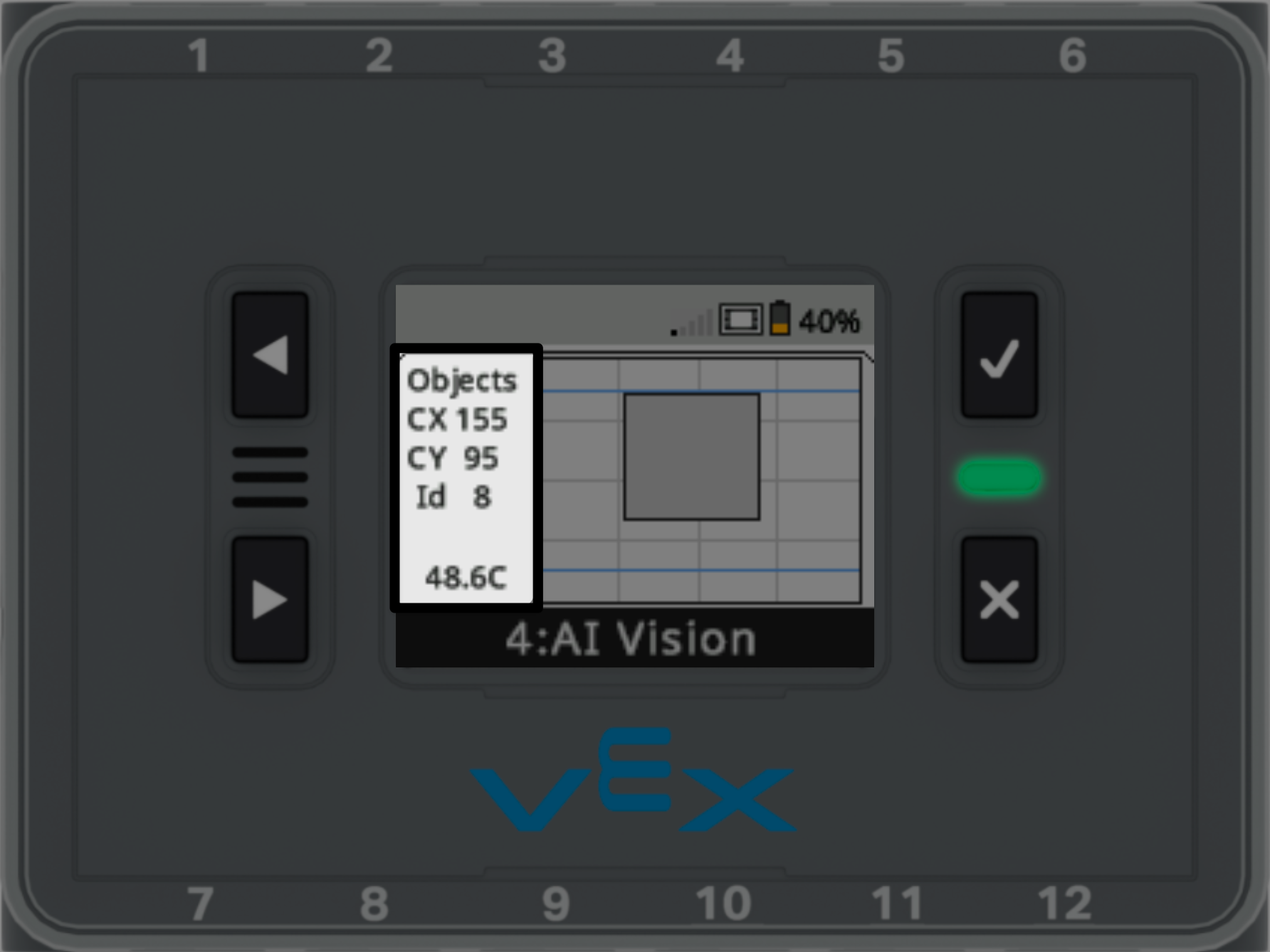

സ്ക്രീനിന്റെ ഇടതുവശം AI ക്ലാസിഫിക്കേഷന്റെ സെന്റർ X, Y കോർഡിനേറ്റുകളും അതിന്റെ ഐഡി നമ്പറും ഉപയോഗിച്ച് അപ്ഡേറ്റ് ചെയ്യും.
AI വിഷൻ സെൻസർ വസ്തുക്കളെ എങ്ങനെ അളക്കുന്നു എന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഇവിടെ പോകുക.
