V5RC സ്പിൻ അപ്പ് പ്ലേഗ്രൗണ്ടിലെ GPS സെൻസർ ഉപയോഗിച്ച് ലൊക്കേഷൻ വിശദാംശങ്ങൾ തിരിച്ചറിയൽ – VEX ലൈബ്രറി

ലൊക്കേഷനുകളുടെ (X, Y) കോർഡിനേറ്റുകളുമായി, VEXcode VR-ൽ VRC സ്പിൻ അപ്പ് പ്ലേഗ്രൗണ്ട് നാവിഗേറ്റ് ചെയ്യാൻ സഹായിക്കുന്നതിന് നിങ്ങൾക്ക് GPS സെൻസർ ഉപയോഗിക്കാം.

VRC-യിൽ GPS സെൻസർ എങ്ങനെ പ്രവർത്തിക്കുന്നു VEXcode VR-ൽ സ്പിൻ അപ്പ്

STEM വിദ്യാഭ്യാസത്തിൽ പഠനം സുഗമമാക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് ഓപ്ഷനുകൾ പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്, പ്രത്യേകിച്ച് VRC സ്പിൻ അപ്പ് (2022-2023) റോബോട്ടിക്‌സ് മത്സരത്തിനായി.

GPS (ഗെയിം പൊസിഷനിംഗ് സിസ്റ്റം) സെൻസർ, X, Y സ്ഥാനങ്ങളും ഹെഡിംഗും ത്രികോണാകൃതിയിലാക്കാൻ ഫീൽഡിന്റെ ഉൾഭാഗത്തുള്ള VEX ഫീൽഡ് കോഡ് ഉപയോഗിക്കുന്നു. ഫീൽഡ് കോഡിലെ ചെക്കർബോർഡ് പാറ്റേൺ ഉപയോഗിച്ച് ആ പാറ്റേണിലെ ഓരോ ബ്ലോക്കിന്റെയും സ്ഥാനം തിരിച്ചറിയാൻ കഴിയും. VEX GPS ഒരു അബ്സൊല്യൂട്ട് പൊസിഷൻ സിസ്റ്റമാണ്, അതിനാൽ അത് ഡ്രിഫ്റ്റ് ചെയ്യുന്നില്ല, ഓരോ ഫീൽഡ് അടിസ്ഥാനത്തിലും കാലിബ്രേഷൻ ആവശ്യമില്ല.

ഫീൽഡ് കോഡ് മനസ്സിലാക്കാൻ, VEX GPS സെൻസർ, ഒരു കറുപ്പും വെളുപ്പും ക്യാമറ, റോബോട്ടിന്റെ പിൻഭാഗത്ത് ഘടിപ്പിച്ചിരിക്കുന്നു, പിന്നിലേക്ക് അഭിമുഖമായി നിൽക്കുന്നു.

ഫീൽഡിലെ ഡിസ്കോയുടെ ഭ്രമണ കേന്ദ്രത്തിന്റെ (X, Y) കോർഡിനേറ്റുകൾ മില്ലിമീറ്ററിലോ ഇഞ്ചിലോ GPS സെൻസർ റിപ്പോർട്ട് ചെയ്യുന്നു.

VRC ഫീൽഡിലെ (X, Y) കോർഡിനേറ്റുകൾ തിരിച്ചറിയൽ.

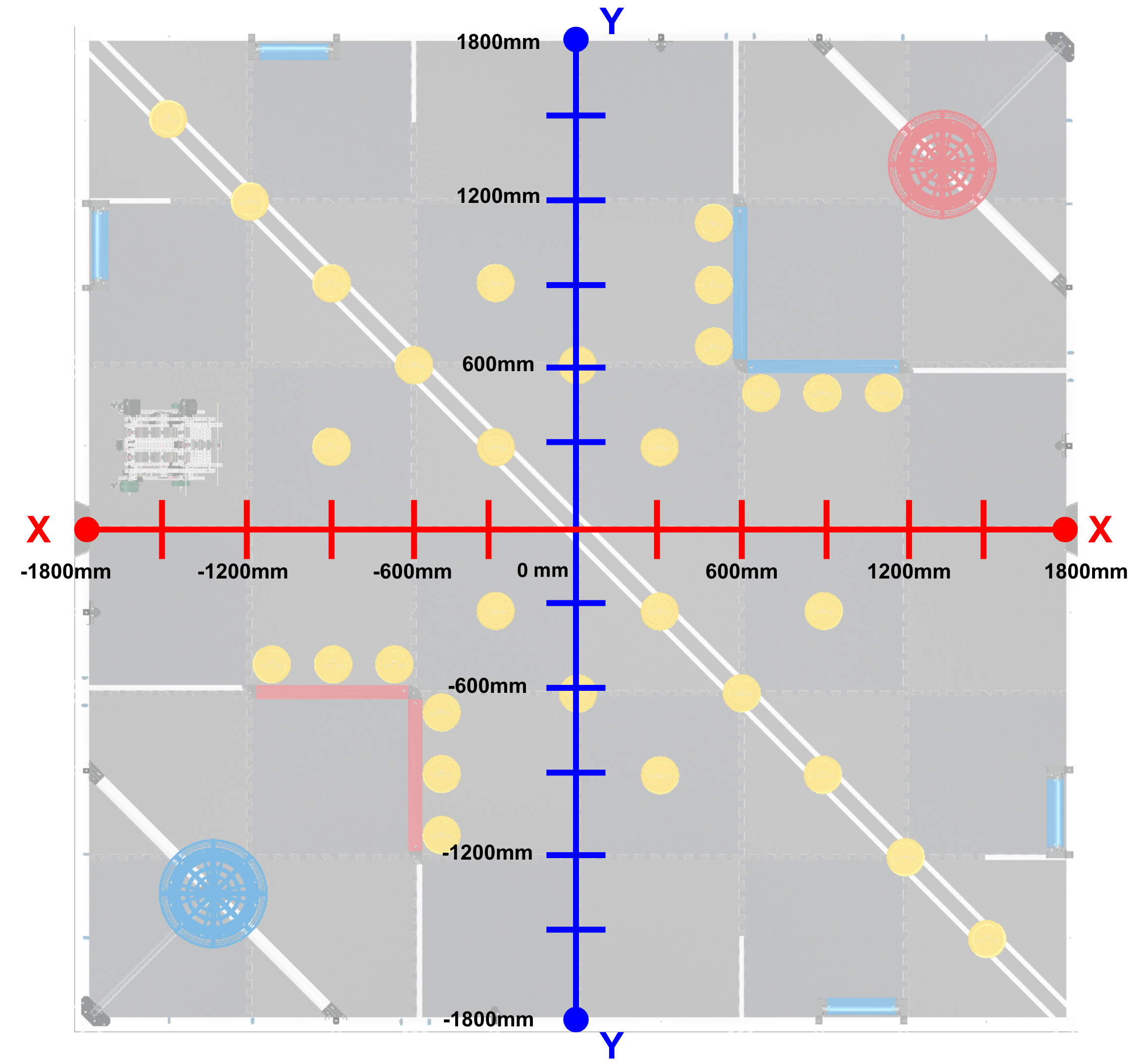

VEXcode VR-ൽ VRC സ്പിൻ അപ്പിലെ ഫീൽഡ് X, Y സ്ഥാനങ്ങൾക്ക് ഏകദേശം -1800mm മുതൽ 1800mm വരെയാണ്. ഡിസ്കോയുടെ ആരംഭ സ്ഥാനം തിരഞ്ഞെടുത്ത ആരംഭ സ്ഥാനത്തെ ആശ്രയിച്ചിരിക്കുന്നു.

കേന്ദ്ര സ്ഥാനം, അല്ലെങ്കിൽ ഉത്ഭവസ്ഥാനം (0,0), ഫീൽഡിന്റെ മധ്യത്തിലാണ് സ്ഥിതി ചെയ്യുന്നത്.

VRC സ്പിൻ അപ്പിനായുള്ള (2022-2023) പ്രോഗ്രാമിംഗ് പരിതസ്ഥിതി പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്ക്രീൻഷോട്ട്, ഒരു വെർച്വൽ റോബോട്ടിനൊപ്പം കോഡിംഗ് ആശയങ്ങൾ പഠിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു ബ്ലോക്ക്-അധിഷ്ഠിത കോഡിംഗ് ലേഔട്ട് ഫീച്ചർ ചെയ്യുന്നു.

GPS സെൻസറിന്റെ (X, Y) കോർഡിനേറ്റുകൾ തിരിച്ചറിയൽ

വിദ്യാർത്ഥികൾക്കുള്ള കോഡിംഗ് കഴിവുകളും റോബോട്ടിക്സ് തത്വങ്ങളും വർദ്ധിപ്പിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന VRC സ്പിൻ അപ്പ് (2022-2023) വിദ്യാഭ്യാസ വിഭവങ്ങളുടെ ഭാഗമായ ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് പരിതസ്ഥിതി പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

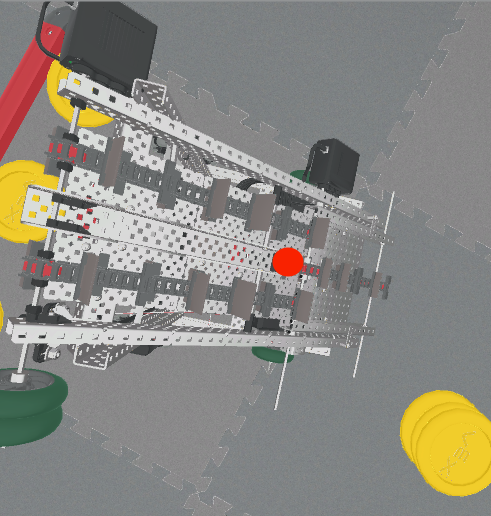

ഫീൽഡിലെ ഡിസ്കോയുടെ X, Y കോർഡിനേറ്റുകൾ തിരിച്ചറിയാൻ GPS സെൻസർ ഉപയോഗിക്കാം. ഈ നിർദ്ദേശാങ്കങ്ങൾ, ഈ ചിത്രത്തിൽ സൂചിപ്പിച്ചിരിക്കുന്നതുപോലെ, മുൻ ചക്രങ്ങൾക്കിടയിൽ സ്ഥിതിചെയ്യുന്ന ഡിസ്കോയുടെ ഭ്രമണ കേന്ദ്രത്തിന്റെ സ്ഥാനം പ്രതിഫലിപ്പിക്കുന്നു.

STEM ലെ വിദ്യാഭ്യാസ ആവശ്യങ്ങൾക്കായി, പ്രത്യേകിച്ച് VRC സ്പിൻ അപ്പ് (2022-2023) മത്സരത്തിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് പരിതസ്ഥിതി പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

ടൂൾബോക്സിലെ സെൻസിംഗ് വിഭാഗത്തിൽ നിന്നുള്ള റിപ്പോർട്ടർ ബ്ലോക്കുകൾ ഉപയോഗിച്ച് നിങ്ങളുടെ പ്രോജക്റ്റിലെ ജിപിഎസ് സെൻസറിൽ നിന്നുള്ള സ്ഥാന മൂല്യങ്ങൾ റിപ്പോർട്ട് ചെയ്യാൻ കഴിയും.

STEM പഠനത്തിനും കോഡിംഗ് ആശയങ്ങൾക്കും ഊന്നൽ നൽകുന്ന VRC സ്പിൻ അപ്പ് (2022-2023) മത്സരത്തിൽ വിദ്യാഭ്യാസ ആവശ്യങ്ങൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന, ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് ഓപ്ഷനുകൾ പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

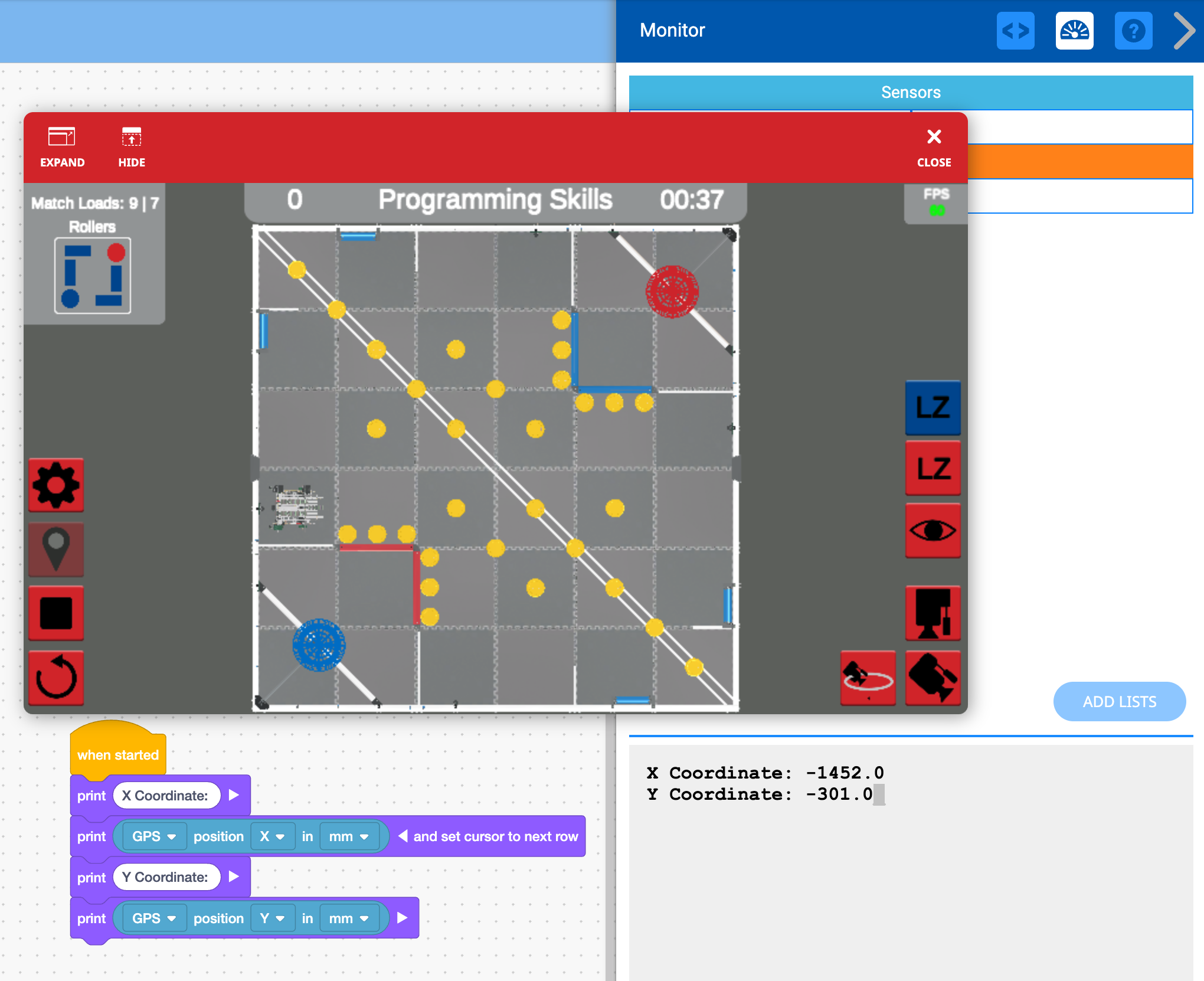

ടൂൾബോക്സിലെ ലുക്ക്സ് വിഭാഗത്തിൽ നിന്നുള്ള ബ്ലോക്കുകൾ ഉപയോഗിച്ച് പ്രിന്റ് കൺസോളിൽ ഫീൽഡിലെ ഡിസ്കോയുടെ ജിപിഎസ് സെൻസറിന്റെ നിലവിലെ എക്സ്, വൈ കോർഡിനേറ്റുകൾ പ്രദർശിപ്പിക്കാൻ കഴിയും.

ഫീൽഡ് നാവിഗേറ്റ് ചെയ്യാൻ ഡിസ്കോയെ സഹായിക്കുന്നതിന് ജിപിഎസ് സെൻസർ ഉപയോഗിക്കുന്നു.

കാർട്ടീഷ്യൻ കോർഡിനേറ്റ് സിസ്റ്റത്തെക്കുറിച്ചുള്ള നിങ്ങളുടെ അറിവ് ഉപയോഗിച്ച് നിർദ്ദിഷ്ട സ്ഥലങ്ങളിലേക്ക് ഡ്രൈവ് ചെയ്തുകൊണ്ട് ഫീൽഡ് നാവിഗേറ്റ് ചെയ്യാൻ ഡിസ്കോയെ സഹായിക്കുന്നതിന് നിങ്ങൾക്ക് GPS സെൻസർ ഉപയോഗിക്കാം. ജിപിഎസ് സെൻസർ ഉപയോഗിച്ച്, സെൻസറിന്റെ മൂല്യം ഒരു പരിധിയേക്കാൾ കൂടുതലോ കുറവോ ആകുന്നതുവരെ ഡിസ്കോയ്ക്ക് X അല്ലെങ്കിൽ Y-ആക്സിസുകളിലൂടെ ഡ്രൈവ് ചെയ്യാൻ കഴിയും. ഇത് ഡിസ്കോയെ നിശ്ചിത ദൂരങ്ങൾക്ക് പകരം സെൻസർ ഫീഡ്‌ബാക്ക് ഉപയോഗിച്ച് ഡ്രൈവ് ചെയ്യാൻ അനുവദിക്കുന്നു.

STEM ലെ വിദ്യാഭ്യാസ ആവശ്യങ്ങൾക്കായി, പ്രത്യേകിച്ച് VRC സ്പിൻ അപ്പ് (2022-2023) മത്സരത്തിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് ഓപ്ഷനുകൾ പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

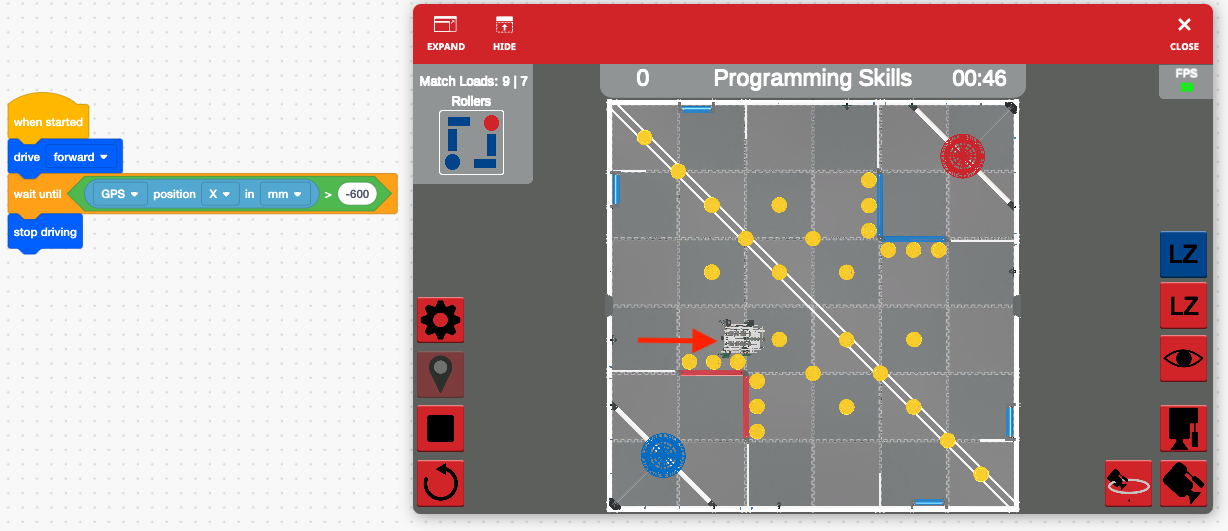

ഈ പ്രോജക്റ്റിൽ, ഡിസ്കോ, ആരംഭ സ്ഥാനം C ൽ നിന്ന് മുന്നോട്ട് ഡ്രൈവ് ചെയ്യും, X-അക്ഷത്തിന്റെ മൂല്യം -600 മില്ലിമീറ്ററിൽ (mm) കൂടുതലാകുന്നതുവരെ, തുടർന്ന് നിർത്തുക, ഡിസ്കോയെ ഒരു ഡിസ്കിന് മുന്നിൽ വയ്ക്കുക.

കുറിപ്പ്: നിങ്ങളുടെ പാരാമീറ്ററുകൾ സജ്ജമാക്കുമ്പോൾ റോബോട്ടിന്റെ ജഡത്വമോ ഡ്രിഫ്റ്റോ നിങ്ങൾ കണക്കിലെടുക്കേണ്ടി വന്നേക്കാം.

ഡിസ്കോയിലെ ജിപിഎസ് സെൻസർ ലൊക്കേഷനും ഭ്രമണ കേന്ദ്രവും

VRC സ്പിൻ അപ്പിന്റെ (2022-2023) പശ്ചാത്തലത്തിൽ ഒരു വെർച്വൽ റോബോട്ടുമായുള്ള VEXcode VR ഇന്റർഫേസ് കാണിക്കുന്ന ചിത്രം, കോഡിംഗ് ആശയങ്ങളും റോബോട്ടിക്സ് തത്വങ്ങളും പഠിപ്പിക്കുന്നതിന് ഉപയോഗിക്കുന്ന ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് പരിതസ്ഥിതി ചിത്രീകരിക്കുന്നു.

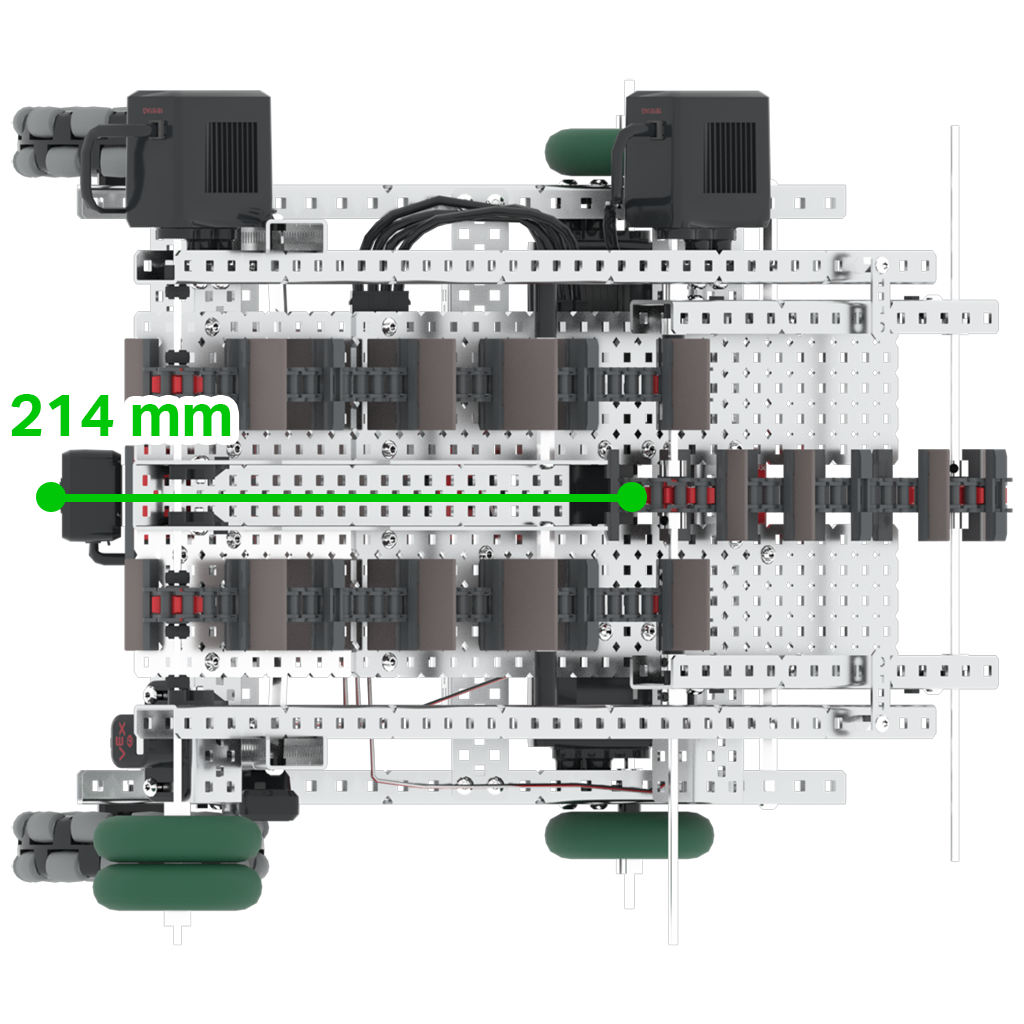

ജിപിഎസ് സെൻസർ റോബോട്ടിന്റെ പിൻഭാഗത്താണ് സ്ഥാപിച്ചിരിക്കുന്നത്, അതേസമയം ഡിസ്കോയുടെ ഭ്രമണ കേന്ദ്രം റോബോട്ടിന്റെ മുൻവശത്താണ് സ്ഥിതി ചെയ്യുന്നത്.

ഈ ഓഫ്‌സെറ്റ് (ഏകദേശം 214 mm) കണക്കാക്കുന്നതിനായി GPS സെൻസർ VEXcode VR-ലെ VRC സ്പിൻ അപ്പിൽ കോൺഫിഗർ ചെയ്‌തിരിക്കുന്നു, അതിനാൽ റിപ്പോർട്ട് ചെയ്യപ്പെടുന്ന മൂല്യങ്ങൾ ഡിസ്കോയുടെ ഭ്രമണ കേന്ദ്രത്തെ പ്രതിഫലിപ്പിക്കുന്നു.

VRC-യിലെ ഗെയിം എലമെന്റുകളുടെ (X, Y) കോർഡിനേറ്റുകൾ VEXcode VR-നായി സ്പിൻ അപ്പ് ചെയ്യുന്നു

ലോഡറുകൾ, റോളറുകൾ, ബാരിയറുകൾ തുടങ്ങിയ ഗെയിം ഘടകങ്ങളുടെ കോർഡിനേറ്റുകൾ അറിയുന്നത്, VEXcode VR-ലെ VRC സ്പിൻ അപ്പിൽ നിങ്ങളുടെ പ്രോജക്ടുകൾ ആസൂത്രണം ചെയ്യാൻ സഹായിക്കും.

കളിസ്ഥലത്തെ വിആർസി ഫീൽഡിലെ ഗെയിം ഘടകങ്ങളുടെ ഏകദേശ സെന്റർ പോയിന്റ് കോർഡിനേറ്റ് സ്ഥാനങ്ങൾക്കായുള്ള, ഓരോ മത്സരത്തിന്റെയും തുടക്കത്തിലെ ഫീൽഡ് സജ്ജീകരണത്തെ അടിസ്ഥാനമാക്കി, ഒരു ഗൈഡായി ഇനിപ്പറയുന്ന റഫറൻസ് നൽകിയിരിക്കുന്നു.

ലോഡർ കോർഡിനേറ്റുകൾ

VRC സ്പിൻ അപ്പ് (2022-2023) വിദ്യാഭ്യാസ സംരംഭത്തിന്റെ ഭാഗമായി, വെർച്വൽ റോബോട്ടിക്സിലൂടെ കോഡിംഗ് ആശയങ്ങൾ പഠിക്കുന്നതിനായി ഉപയോക്താക്കൾക്ക് വേണ്ടി രൂപകൽപ്പന ചെയ്ത, ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് പരിതസ്ഥിതി പ്രദർശിപ്പിക്കുന്ന VEXcode VR പ്രോഗ്രാമിംഗ് ഇന്റർഫേസിന്റെ സ്ക്രീൻഷോട്ട്.

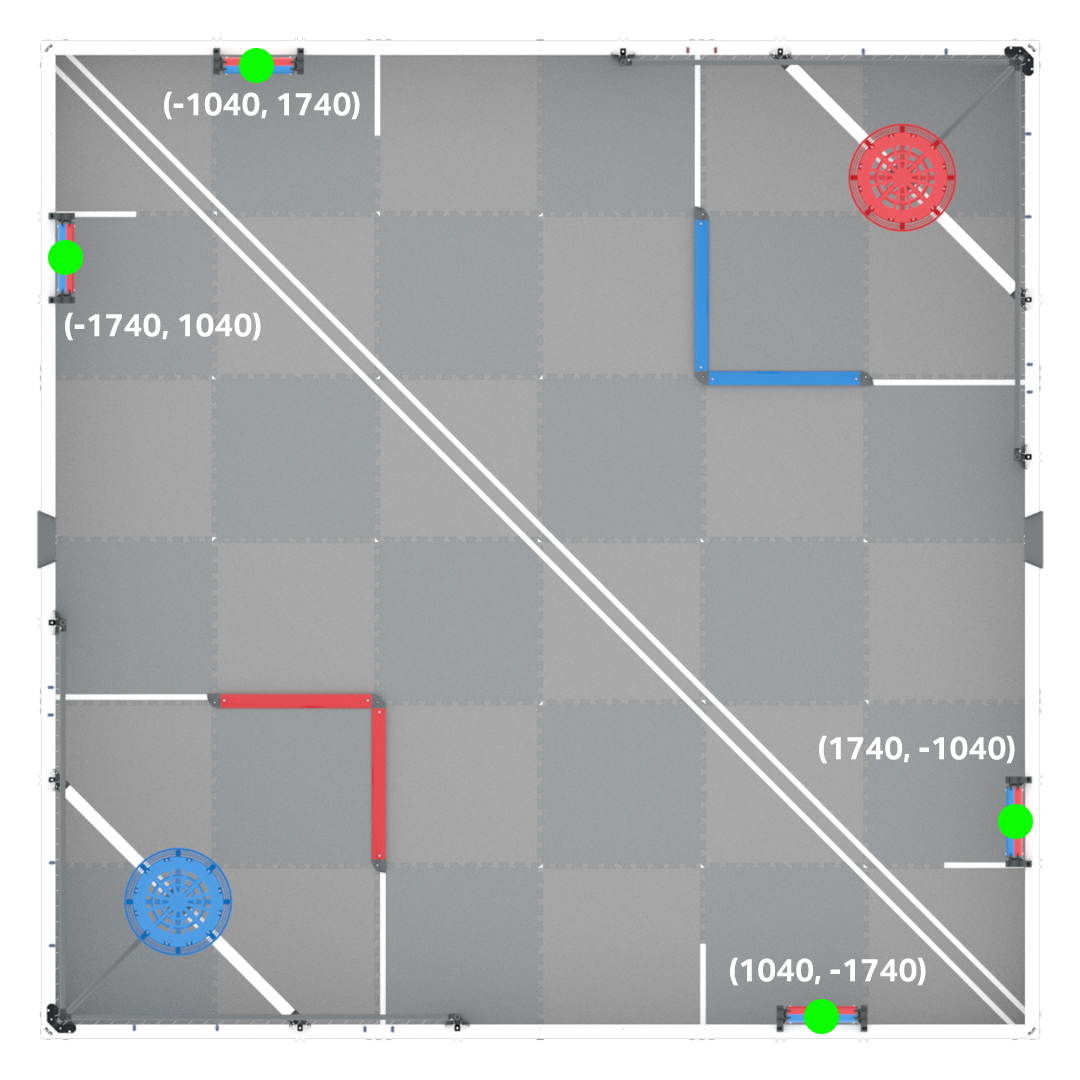

റോളർ കോർഡിനേറ്റുകൾ

ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് ഓപ്ഷനുകളും ഒരു വെർച്വൽ റോബോട്ടും പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്ക്രീൻഷോട്ട്, VRC സ്പിൻ അപ്പ് (2022-2023) വിഭാഗത്തിൽ കോഡിംഗ് ആശയങ്ങൾ പഠിക്കുന്നതിനുള്ള സവിശേഷതകൾ എടുത്തുകാണിക്കുന്നു.

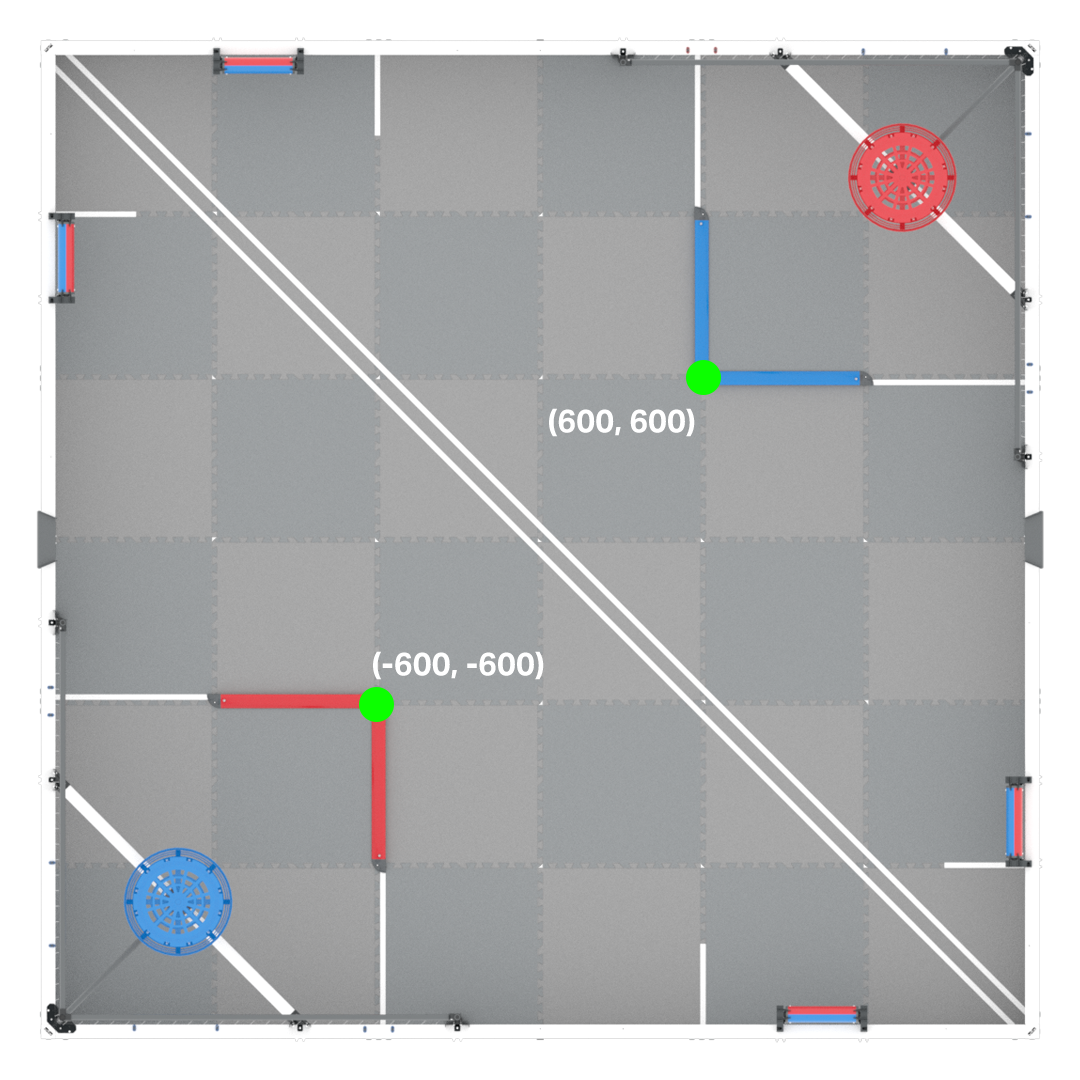

ബാരിയർ കോർഡിനേറ്റുകൾ

STEM വിദ്യാഭ്യാസത്തിലെ വിദ്യാർത്ഥികൾക്കും അധ്യാപകർക്കും കോഡിംഗ് കഴിവുകളും റോബോട്ടിക്സ് തത്വങ്ങളും വർദ്ധിപ്പിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് പരിതസ്ഥിതി പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

ഡിസ്കോയുടെ ജിപിഎസ് തലക്കെട്ട് തിരിച്ചറിയുന്നു

VRC സ്പിൻ അപ്പ് (2022-2023) സാഹചര്യത്തിൽ വിദ്യാർത്ഥികൾക്കും അധ്യാപകർക്കും STEM വിദ്യാഭ്യാസവും കോഡിംഗ് ആശയങ്ങളും സുഗമമാക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന, ഒരു വെർച്വൽ റോബോട്ട് പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിനുള്ള ബ്ലോക്ക് അധിഷ്ഠിത കോഡിംഗ് ഓപ്ഷനുകൾ പ്രദർശിപ്പിക്കുന്ന VEXcode VR ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

ജിപിഎസ് ഹെഡിംഗ് തിരിച്ചറിയാനും ജിപിഎസ് സെൻസർ ഉപയോഗിക്കാം. കോമ്പസ് ഹെഡിംഗ് ശൈലി പിന്തുടർന്ന്, തലക്കെട്ട് 0 ഡിഗ്രി മുതൽ 359.9 ഡിഗ്രി വരെയാണ്.

റോബോട്ടിന്റെ ആരംഭ സ്ഥാനം പരിഗണിക്കാതെ, ഫീൽഡുമായി ബന്ധപ്പെട്ട് GPS സെൻസർ ഉപയോഗിച്ച് സ്ഥാനം കണ്ടെത്തുമ്പോൾ, GPS ഹെഡിംഗ് സ്ഥിരമായി തുടരും.
