പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ പാർട്സ് റൂളർ ഉപയോഗിക്കുന്നു – VEX ലൈബ്രറി

ഭാഗങ്ങൾ ക്രമീകരിക്കുകയാണെങ്കിലും, ഒരു കൂട്ടം നിർമ്മാണ നിർദ്ദേശങ്ങൾ പാലിക്കുകയാണെങ്കിലും അല്ലെങ്കിൽ ഒരു ഇഷ്ടാനുസൃത ഡിസൈൻ നിർമ്മിക്കുകയാണെങ്കിലും, ഒരു ഭാഗം ശരിയായി തിരിച്ചറിയുന്നത് നിങ്ങളുടെ വിജയത്തിന് നിർണായകമാണ്.

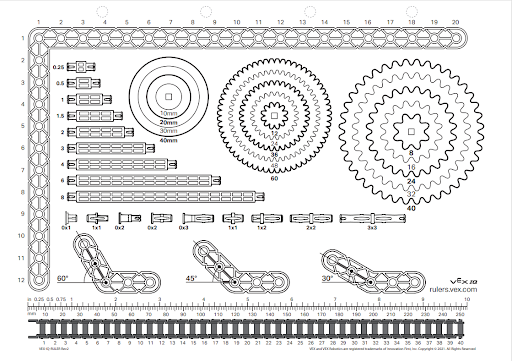

ഭാഗങ്ങൾ തിരിച്ചറിയാൻ സഹായിക്കുന്ന ഒരു ഉപയോഗപ്രദമായ ഉപകരണമാണ് VEX IQ പാർട്സ് റൂളർ.

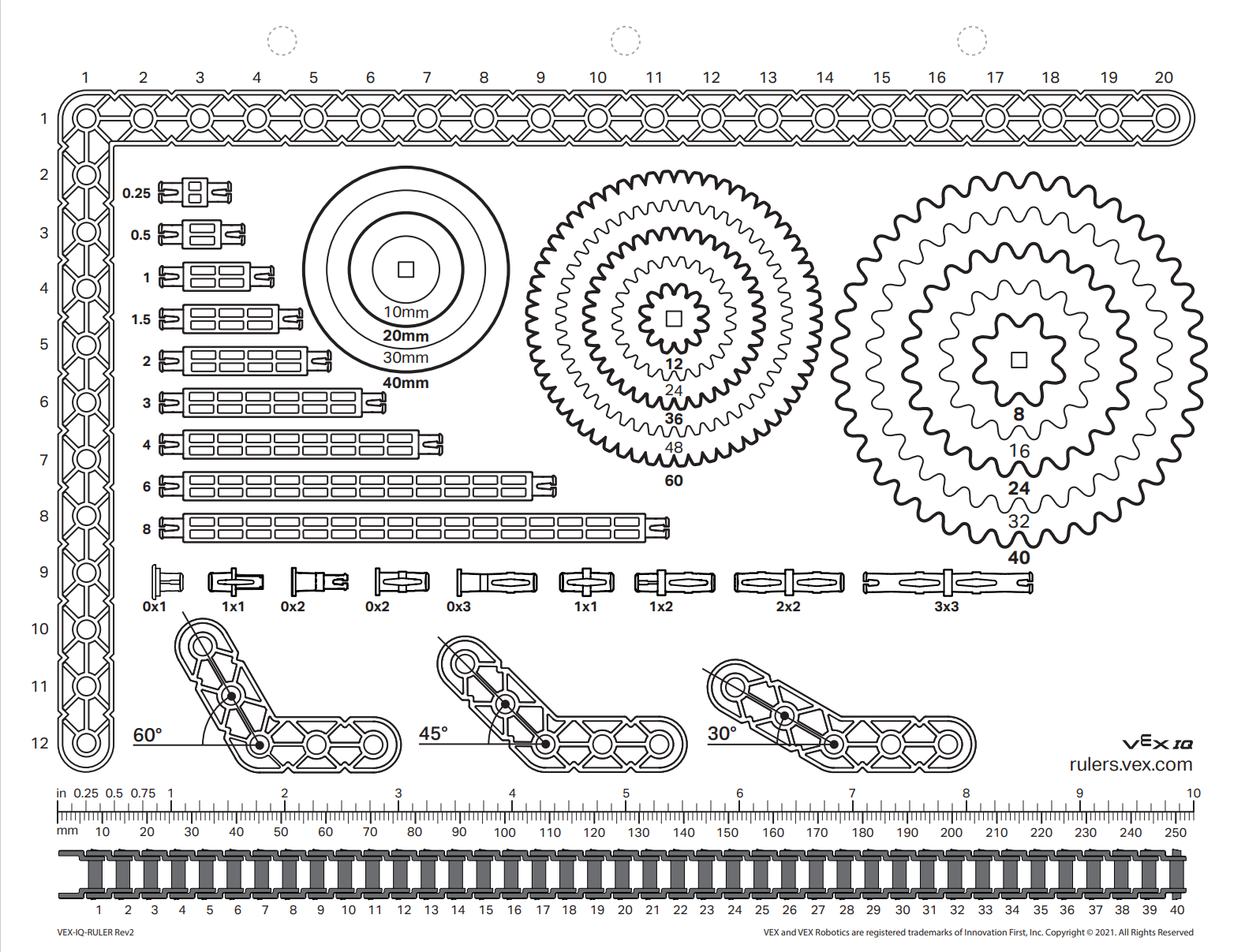

പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ റൂളർ (യുഎസ് ലെറ്റർ) >ഡൗൺലോഡ് ചെയ്യുക

പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ റൂളർ (ഇന്റർനാഷണൽ A4) >ഡൗൺലോഡ് ചെയ്യുക

കുറിപ്പ്: .pdf പ്രിന്റ് ചെയ്യുമ്പോൾ 100% സ്കെയിലിലേക്ക് സജ്ജീകരിക്കുന്നത് ഉറപ്പാക്കുക.

ഭാഗങ്ങൾ തിരിച്ചറിയാൻ റൂളർ ഉപയോഗിക്കുന്നു

ഭാഗങ്ങൾ സംഘടിപ്പിക്കുമ്പോഴോ ഒരു കൂട്ടം ബിൽഡ് നിർദ്ദേശങ്ങൾ പാലിക്കുമ്പോഴോ ഭാഗങ്ങൾ തിരിച്ചറിയാൻ VEX IQ പാർട്‌സ് റൂളർ ഉപയോഗിക്കാം. റൂളറിലെ സ്കെയിൽ 1:1 ആണ്, അതിനാൽ ഭാഗങ്ങൾ റൂളറിന് മുകളിൽ വയ്ക്കാം.

പ്രിന്റ് ചെയ്യാവുന്ന റൂളർ ഉപയോഗിച്ച് ഭാഗത്തിന്റെ നീളം അളക്കുന്നതിനുള്ള VEX IQ 2x7 ബീം.

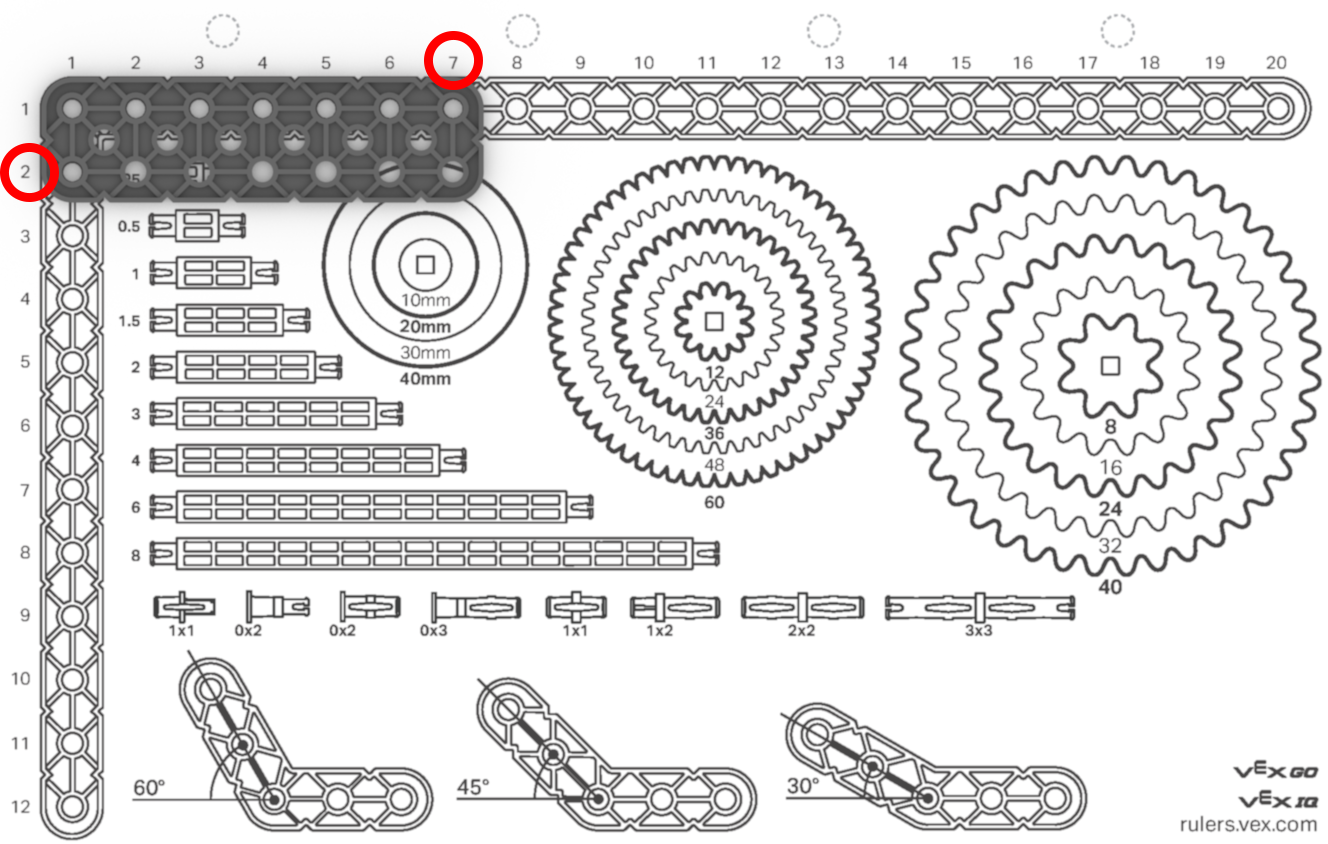

ബീമുകളും പ്ലേറ്റുകളും അളക്കൽ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം ഒരു 2x7 ബീം ആണ്.

2 എന്നത് 2 പിച്ച് യൂണിറ്റുകളുടെ വീതിയെ സൂചിപ്പിക്കുന്നു.
7 എന്നത് 7 പിച്ച് യൂണിറ്റുകളുടെ നീളത്തെ സൂചിപ്പിക്കുന്നു.

പ്രിന്റ് ചെയ്യാവുന്ന റൂളർ ഉപയോഗിച്ച് VEX IQ ഭാഗം തിരിച്ചറിയുന്നതിനും അളക്കുന്നതിനുമുള്ള 4 പിച്ച് സ്റ്റാൻഡ്ഓഫ്.

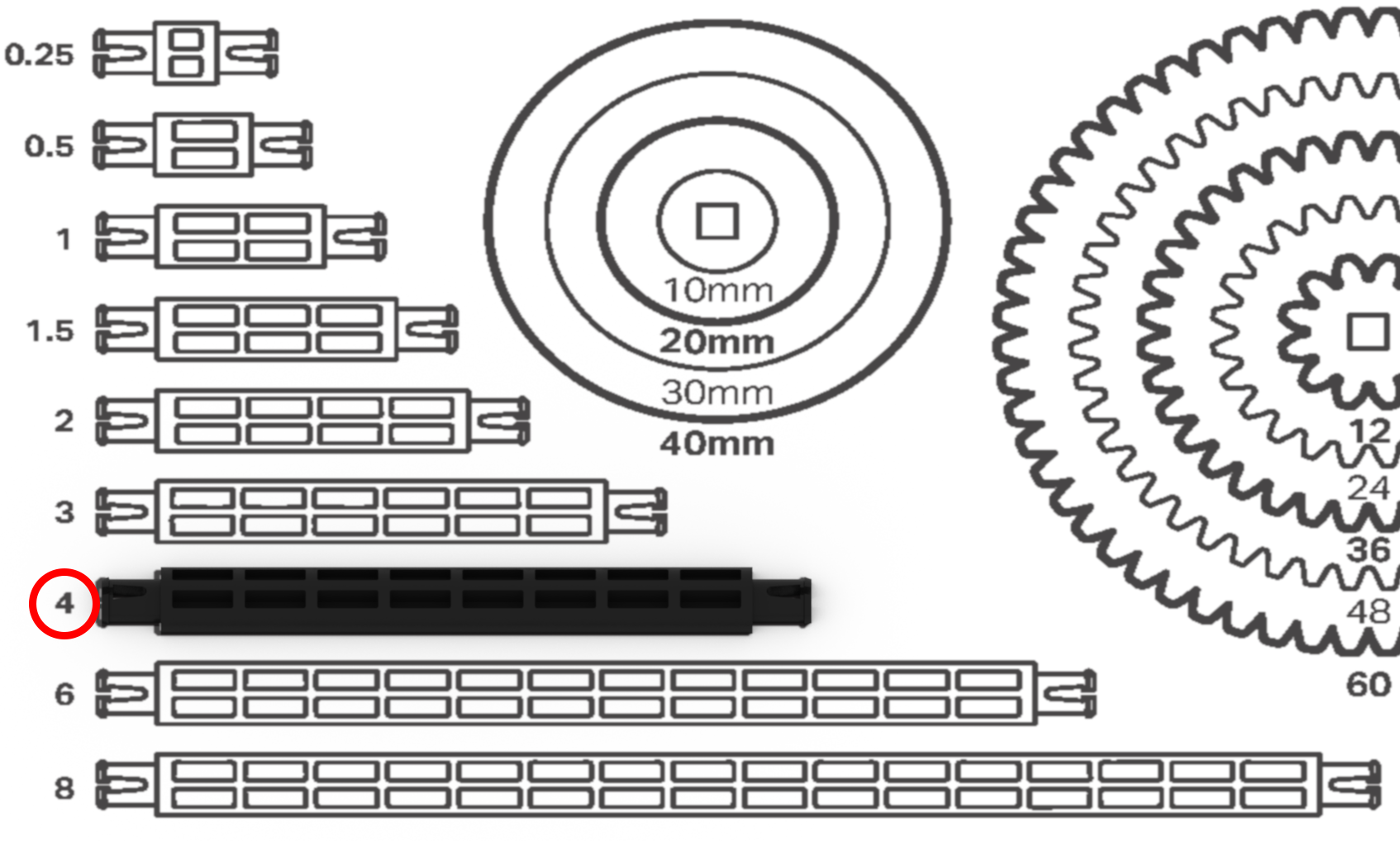

സ്റ്റാൻഡ്ഓഫുകൾ അളക്കൽ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 4x സ്റ്റാൻഡ്‌ഓഫ് ആണ്.

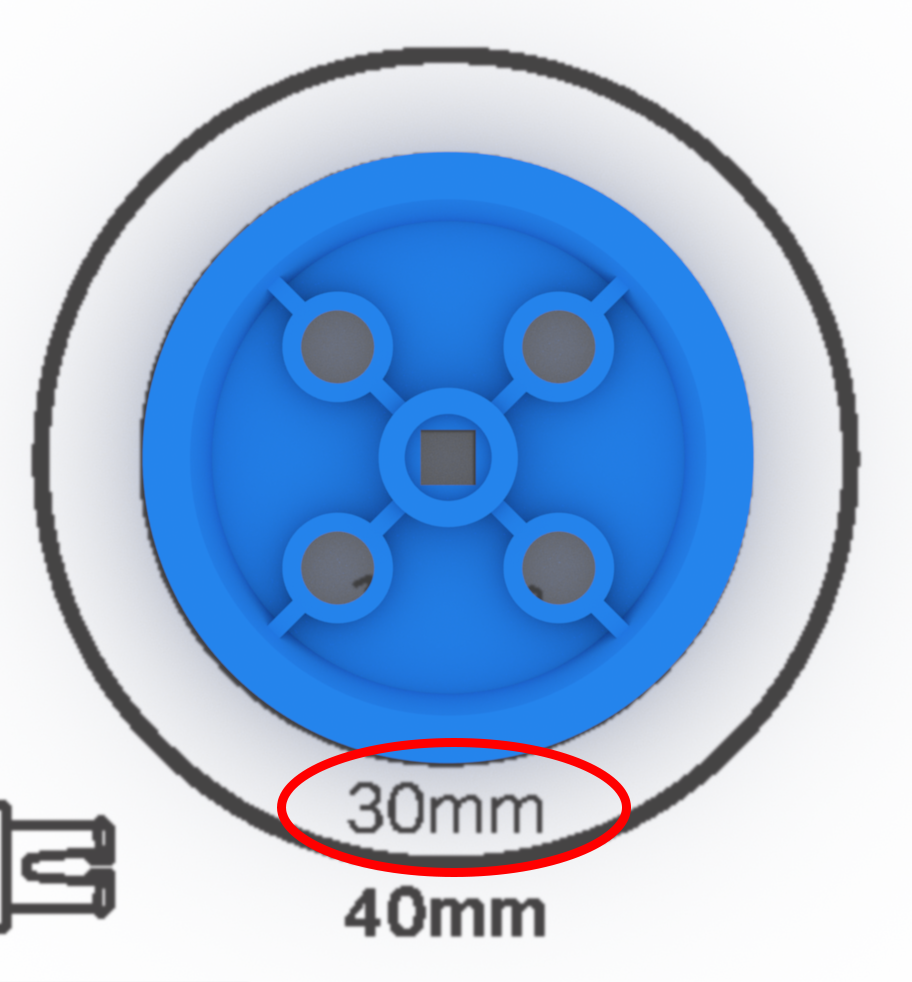

VEX IQ ഭാഗങ്ങൾ അളക്കുന്നതിനായി ലേബൽ ചെയ്ത അളവുകളുള്ള 30 mm പുള്ളി

പുള്ളികൾ അളക്കൽ. ഒരു ഉദാഹരണം 30mm പുള്ളി ആണ്.

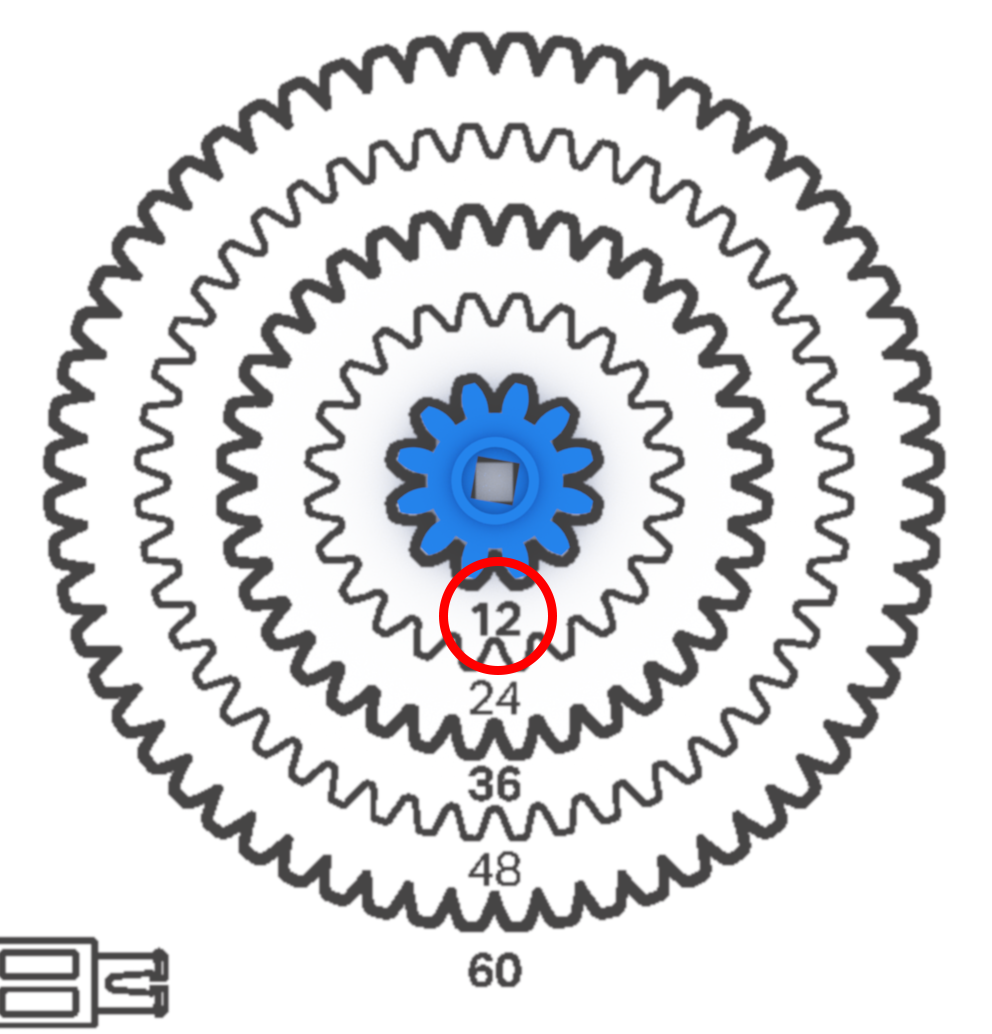

പ്രിന്റ് ചെയ്യാവുന്ന പാർട്സ് റൂളറുമായി വലിപ്പ താരതമ്യം ചെയ്യുന്നതിനുള്ള VEX IQ 12-ടൂത്ത് ഗിയർ.

അളക്കുന്ന ഗിയറുകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 12 ടൂത്ത് ഗിയർ ആണ്.

പ്രിന്റ് ചെയ്യാവുന്ന പാർട്സ് റൂളർ ഉപയോഗിച്ച് വലുപ്പം തിരിച്ചറിയുന്നതിനുള്ള 16-പല്ലുള്ള VEX IQ സ്‌പ്രോക്കറ്റ്

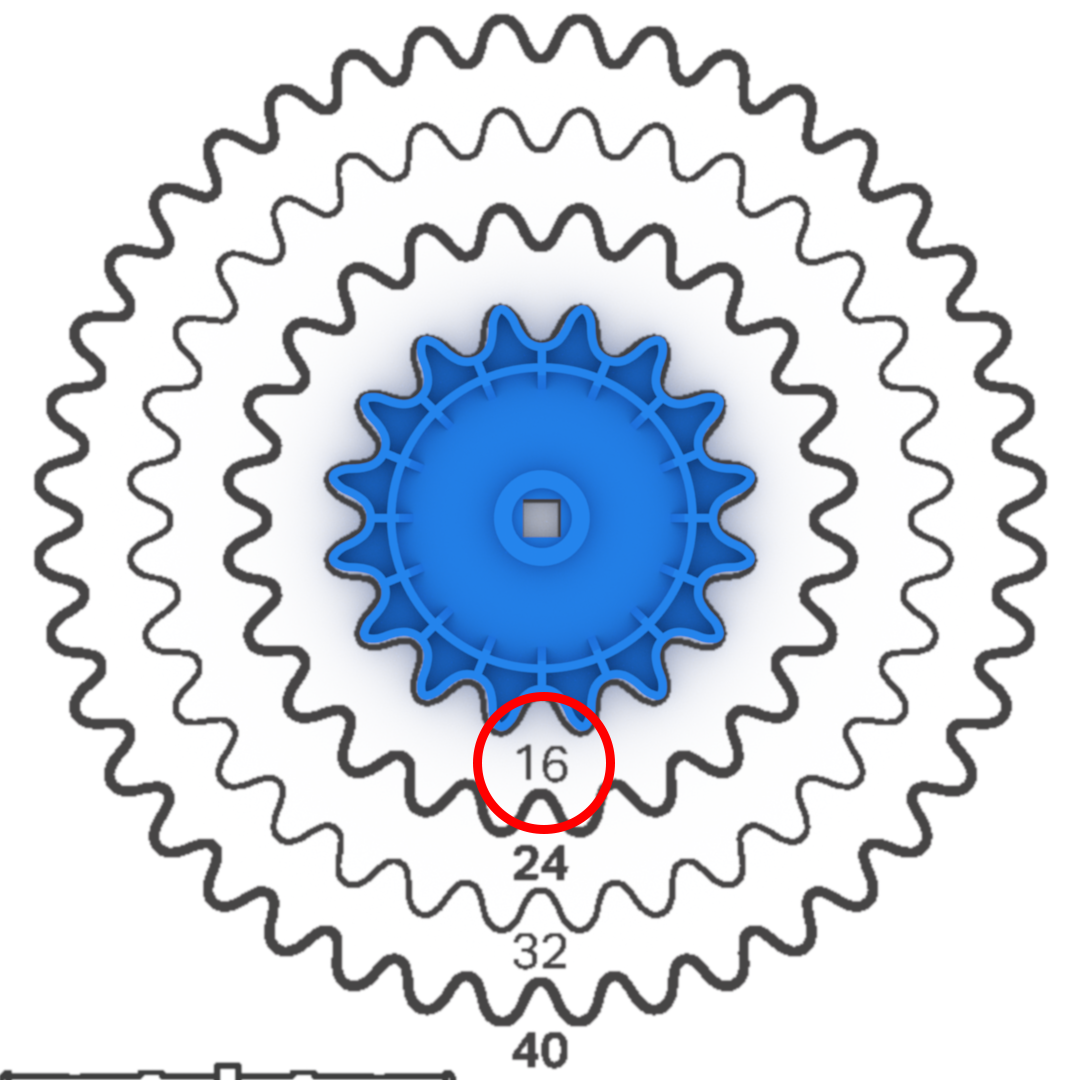

സ്പ്രോക്കറ്റുകൾ അളക്കുന്നു. 16 ടൂത്ത് സ്പ്രോക്കറ്റ് ആണ് ഒരു ഉദാഹരണം.

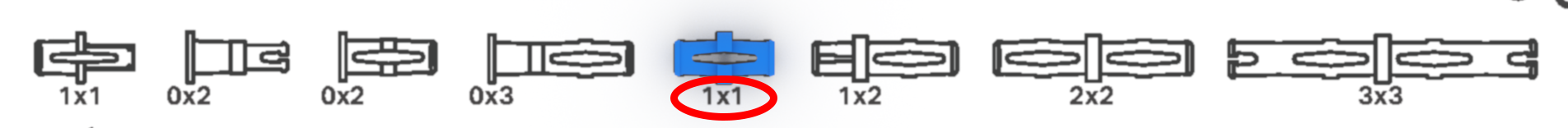

പ്രിന്റ് ചെയ്യാവുന്ന റൂളർ ഉപയോഗിച്ച് ഭാഗം അളക്കുന്നതിനും തിരിച്ചറിയുന്നതിനുമുള്ള VEX IQ 1x1 പിൻ.

അളക്കുന്ന പിന്നുകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 1x1 പിൻ ആണ്.

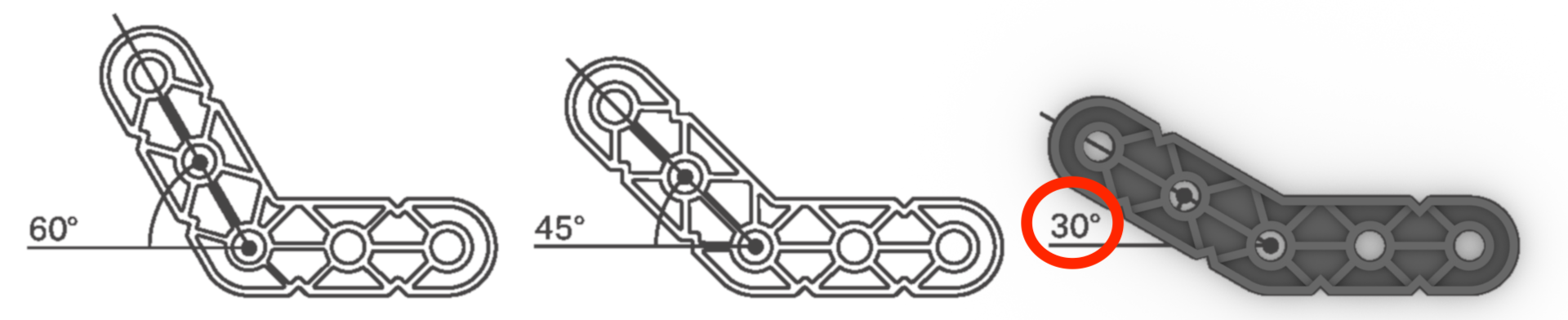

പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ പാർട്സ് റൂളർ ഉപയോഗിച്ച് അത് എങ്ങനെ അളക്കാമെന്ന് എടുത്തുകാണിക്കുന്ന ഒരു കോൾഔട്ടുള്ള 30-ഡിഗ്രി ആംഗിൾ ബീം.

സ്പെഷ്യാലിറ്റി ബീമുകൾ അളക്കുക. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 30° ആംഗിൾ ബീം ആണ്.

ഒരു റോബോട്ട് കൂട്ടിച്ചേർക്കുമ്പോൾ റൂളർ ഉപയോഗിക്കുന്നു

ഭാഗങ്ങളും ദൂരങ്ങളും അളക്കുന്നതിനുള്ള ഒരു അളക്കൽ ഉപകരണമായും VEX പ്ലാസ്റ്റിക് പാർട്സ് റൂളർ ഉപയോഗിക്കാം. ഭാഗങ്ങൾ തിരഞ്ഞെടുക്കുന്നതുമായി ബന്ധപ്പെട്ട് പ്രത്യേക നിർദ്ദേശങ്ങളില്ലാത്ത ഒരു കസ്റ്റം റോബോട്ട് രൂപകൽപ്പന ചെയ്യുമ്പോഴും കൂട്ടിച്ചേർക്കുമ്പോഴും ഇത് വളരെ സഹായകരമാകും.

നുറുങ്ങുകളും തന്ത്രങ്ങളും: VEX പ്ലാസ്റ്റിക് പാർട്സ് റൂളറിന്റെ .pdf വ്യക്തമായ പ്ലാസ്റ്റിക് സുതാര്യതയിൽ പ്രിന്റ് ഔട്ട് എടുക്കാം. ഇത് റൂളറിനെ റോബോട്ടിൽ ഓവർലേ ചെയ്യാൻ അനുവദിക്കുകയും റൂളർ വഴി അളന്ന് അളവുകൾ എടുക്കുകയും ചെയ്യും.

ഒരു ഇഷ്ടാനുസൃത റോബോട്ട് കൂട്ടിച്ചേർക്കുമ്പോൾ റൂളർ ഉപയോഗിക്കുന്നതിന്റെ ചില ഉദാഹരണങ്ങൾ ഇതാ.

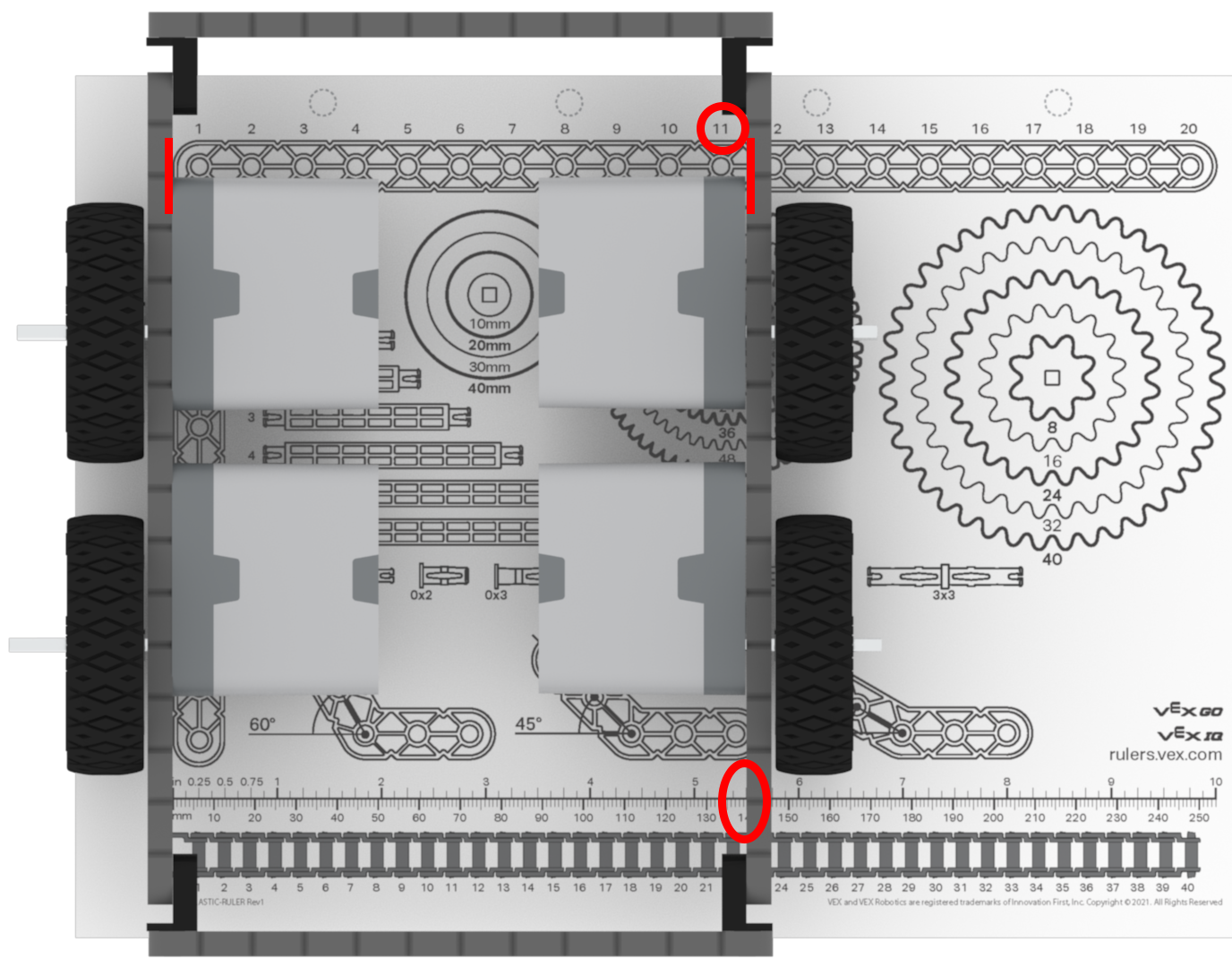

റൂളറിന് മുകളിൽ ഭാഗികമായി നിർമ്മിച്ച റോബോട്ട് ചേസിസ് ഉള്ള പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ പാർട്സ് റൂളർ, ചേസിസിന്റെ ഇടതും വലതും ഉള്ള ബീമുകളുടെ ഉൾഭാഗം അടയാളപ്പെടുത്തി അത് എങ്ങനെ അളക്കാമെന്ന് കാണിക്കുന്നു.

ഒരു റോബോട്ട് ചേസിസിലെ ബീമുകൾ തമ്മിലുള്ള ദൂരം അളക്കുന്നു. ഈ ഉദാഹരണം റോബോട്ട് ചേസിസിലെ ബീമുകൾ തമ്മിലുള്ള ദൂരം 11 പിച്ച് അല്ലെങ്കിൽ 5.5 ഇഞ്ച് അളക്കുന്നു.

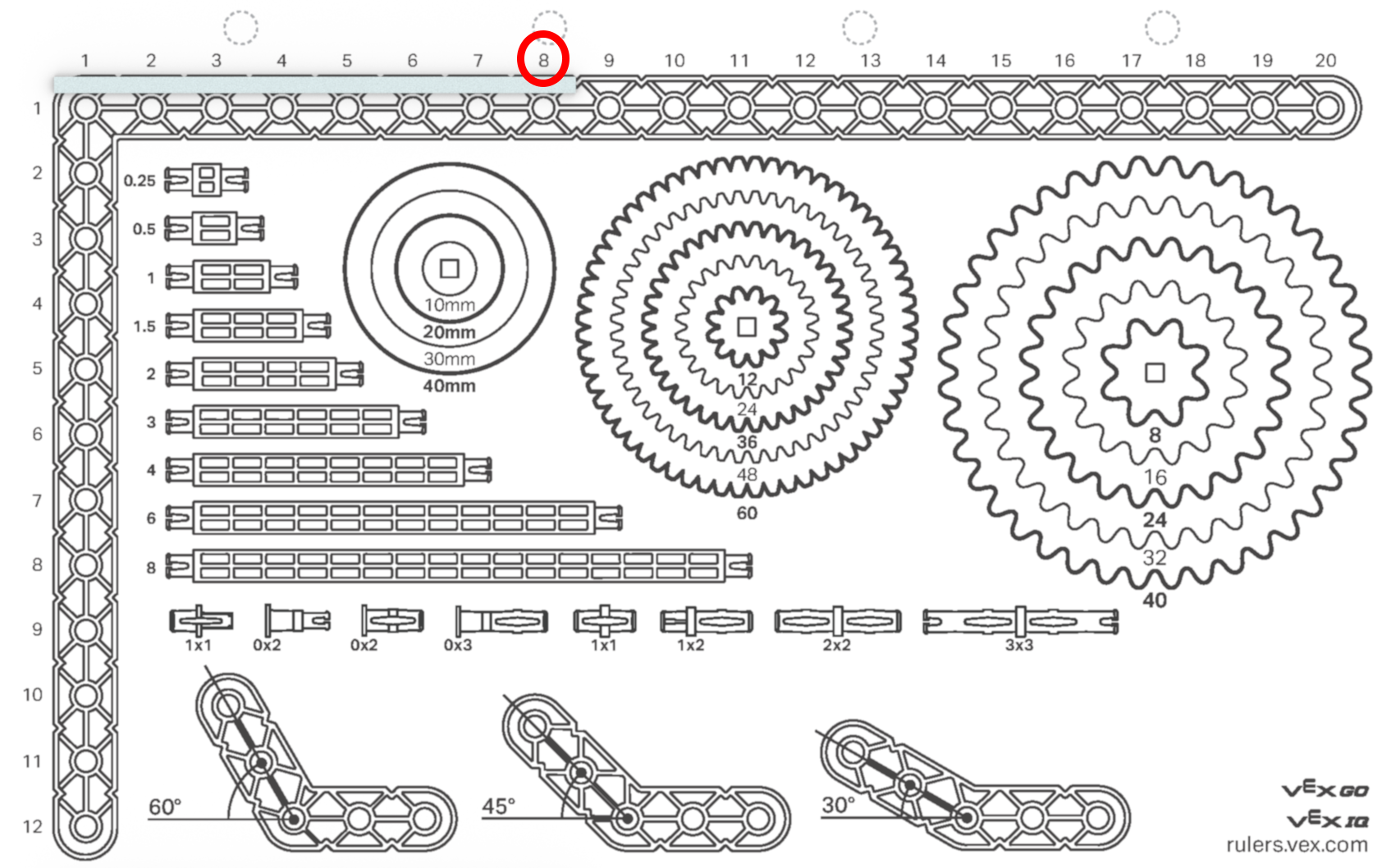

പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ പാർട്‌സ് റൂളർ ഉപയോഗിച്ച് 8-പിച്ച് ഷാഫ്റ്റ് അളക്കുന്നു.

ഒരു ഷാഫ്റ്റിന്റെ നീളം അളക്കാൻ പിച്ച് ഉപയോഗിക്കുന്നു. ഈ ഉദാഹരണം ഒരു 8 പിച്ച് ഷാഫ്റ്റ് കാണിക്കുന്നു.

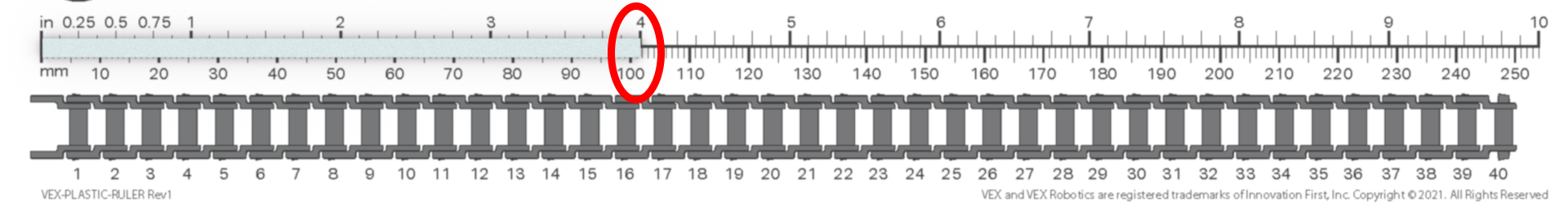

4 ഇഞ്ച് ഷാഫ്റ്റ് അളക്കുന്ന പ്രിന്റ് ചെയ്യാവുന്ന VEX IQ പാർട്സ് റൂളർ

ഒരു ഷാഫ്റ്റിന്റെ നീളം അളക്കാൻ ഇഞ്ച്/മില്ലീമീറ്റർ ഉപയോഗിക്കുന്നു. ഈ ഉദാഹരണം ഒരു 4" ഷാഫ്റ്റ് (4 ഇഞ്ച്/102 മില്ലിമീറ്റർ) കാണിക്കുന്നു.

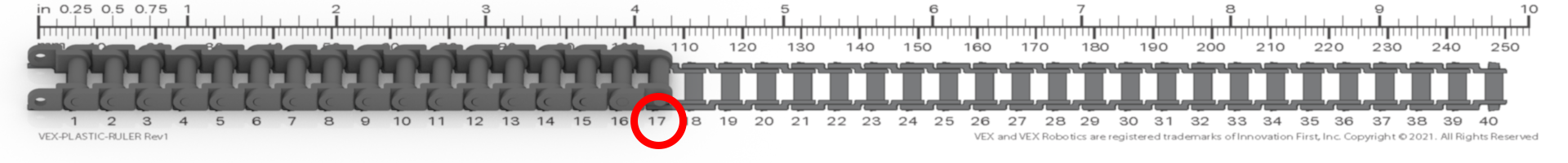

പ്രിന്റ് ചെയ്യാവുന്ന പാർട്സ് റൂളറിനൊപ്പം വലുപ്പ റഫറൻസിനായി VEX IQ ചെയിൻ ലിങ്ക്.

ഒരു ചെയിൻ/സ്പ്രോക്കറ്റ് സിസ്റ്റത്തിലെ ചെയിൻ ലിങ്കുകളുടെ എണ്ണം അളക്കുന്നു.
