ഭാഗങ്ങൾ ക്രമീകരിക്കുകയാണെങ്കിലും, ഒരു കൂട്ടം നിർമ്മാണ നിർദ്ദേശങ്ങൾ പാലിക്കുകയാണെങ്കിലും അല്ലെങ്കിൽ ഒരു ഇഷ്ടാനുസൃത ഡിസൈൻ നിർമ്മിക്കുകയാണെങ്കിലും, ഒരു ഭാഗം ശരിയായി തിരിച്ചറിയുന്നത് നിങ്ങളുടെ വിജയത്തിന് നിർണായകമാണ്.

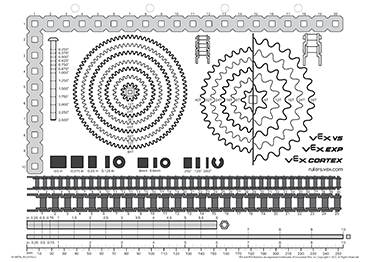

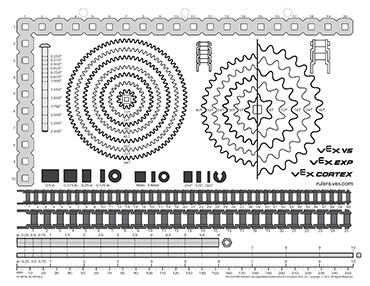

ഭാഗങ്ങൾ തിരിച്ചറിയാൻ സഹായിക്കുന്ന ഒരു ഉപയോഗപ്രദമായ ഉപകരണമാണ് VEX മെറ്റൽ പാർട്സ് റൂളർ.
കുറിപ്പ്: .pdf പ്രിന്റ് ചെയ്യുമ്പോൾ 100% സ്കെയിലിലേക്ക് സജ്ജീകരിക്കുന്നത് ഉറപ്പാക്കുക.
ഭാഗങ്ങൾ തിരിച്ചറിയാൻ റൂളർ ഉപയോഗിക്കുന്നു
ഭാഗങ്ങൾ ക്രമീകരിക്കുമ്പോഴോ ഒരു കൂട്ടം നിർമ്മാണ നിർദ്ദേശങ്ങൾ പാലിക്കുമ്പോഴോ ഭാഗങ്ങൾ തിരിച്ചറിയാൻ VEX മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കാം. റൂളറിലെ സ്കെയിൽ 1:1 ആണ്, അതിനാൽ ഭാഗങ്ങൾ റൂളറിന് മുകളിൽ വയ്ക്കാം.
ഘടനാപരമായ ലോഹം അളക്കൽ. ഉദാഹരണത്തിന് കാണിച്ചിരിക്കുന്നത് ഒരു 5x15 പ്ലേറ്റ് ആണ്.
- 5 എന്നത് 5 പിച്ച് യൂണിറ്റുകളുടെ വീതിയെ സൂചിപ്പിക്കുന്നു.
- 15 എന്നത് 15 പിച്ച് യൂണിറ്റുകളുടെ നീളത്തെ സൂചിപ്പിക്കുന്നു.

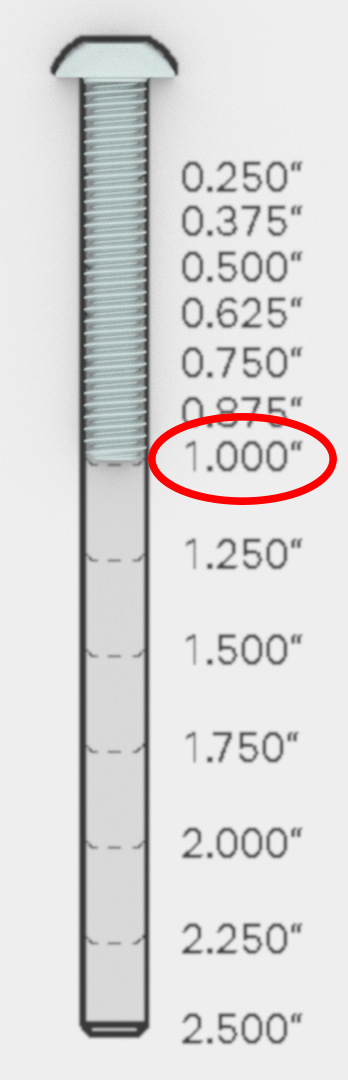

അളക്കുന്ന സ്ക്രൂകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം #8-32 1.0 ഇഞ്ച് സ്റ്റാർ സ്ക്രൂ ആണ്.

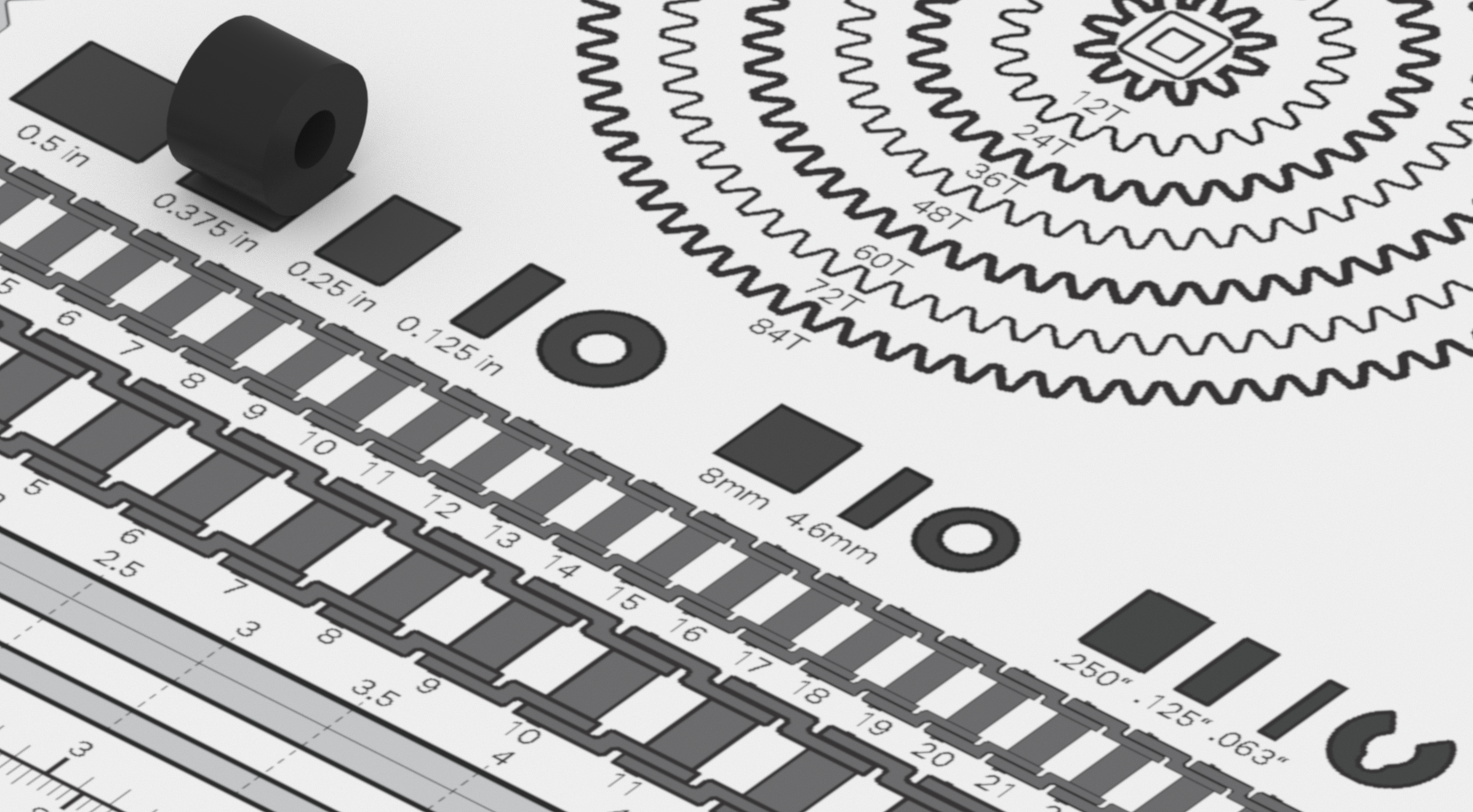

സ്‌പെയ്‌സറുകൾ അളക്കുന്നു. ഉദാഹരണത്തിന് കാണിച്ചിരിക്കുന്നത് 0.375 ഇഞ്ച് സ്‌പെയ്‌സർ ആണ്.

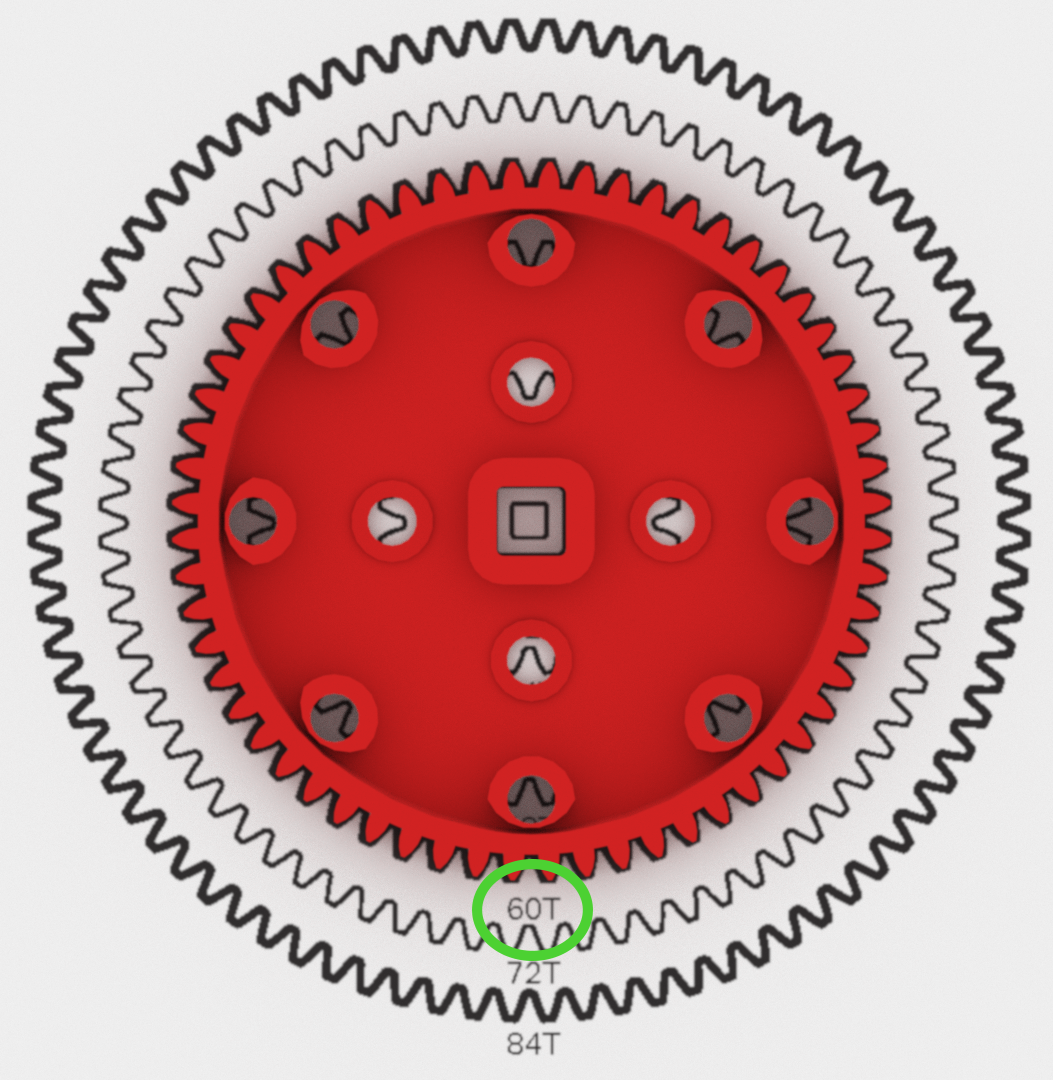

അളക്കുന്ന ഗിയറുകൾ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 60 ടൂത്ത് ഗിയർ ആണ്.

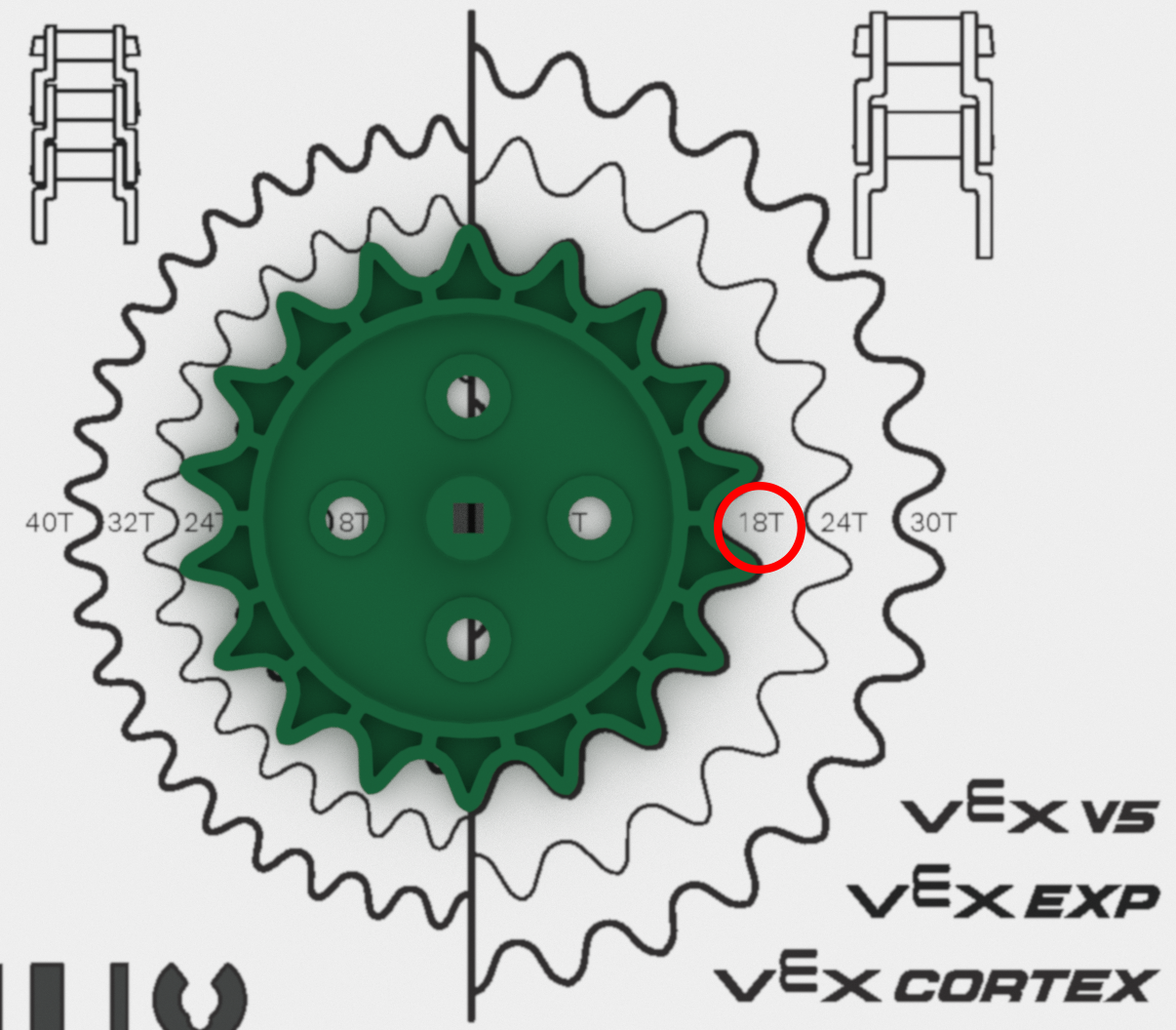

സ്പ്രോക്കറ്റുകൾ അളക്കുന്നു. 18 ടൂത്ത് സ്പ്രോക്കറ്റ് ആണ് ഒരു ഉദാഹരണം.

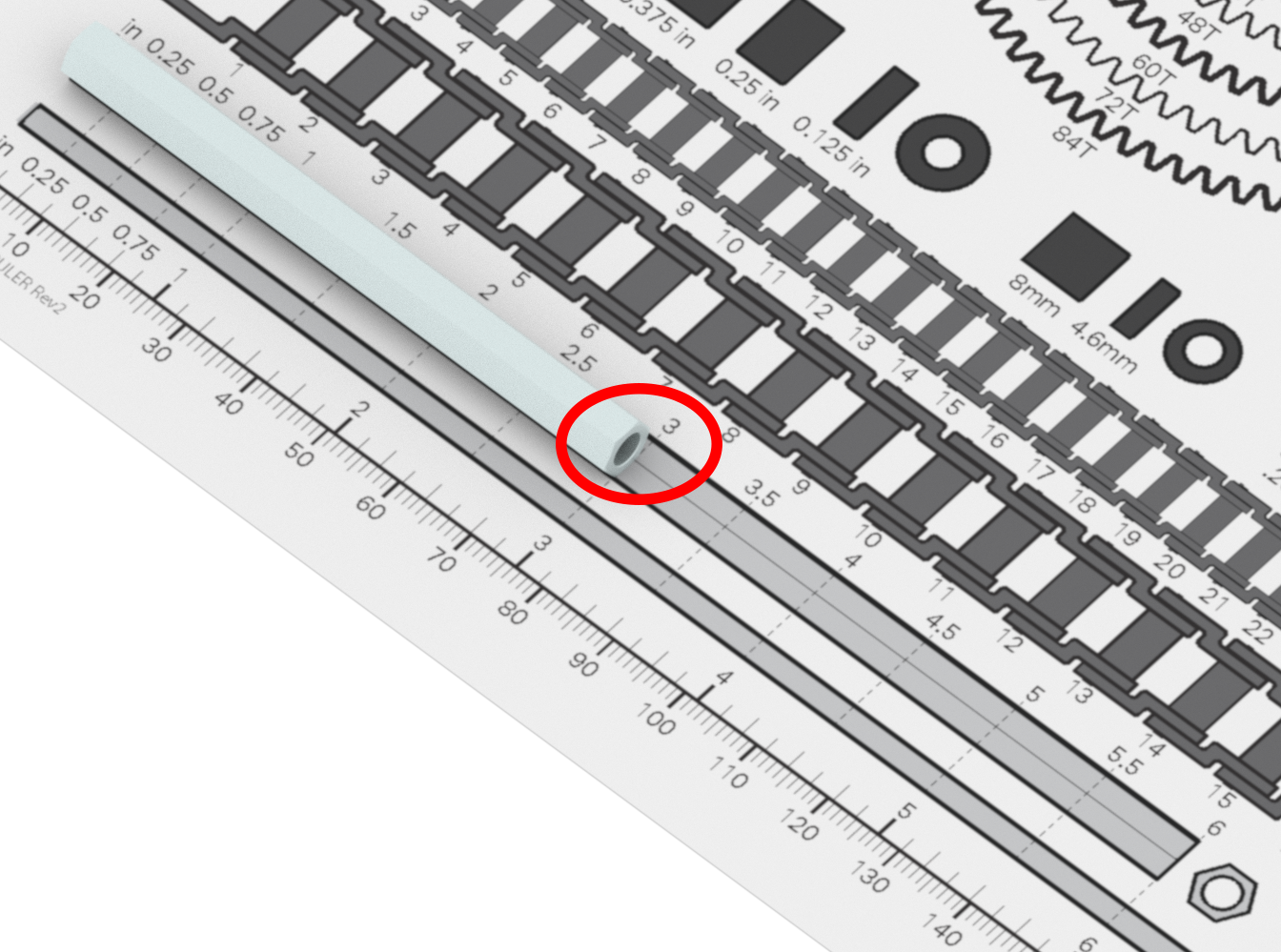

സ്റ്റാൻഡ്ഓഫുകൾ അളക്കൽ. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം 3 ഇഞ്ച് സ്റ്റാൻഡ്ഓഫ് ആണ്.

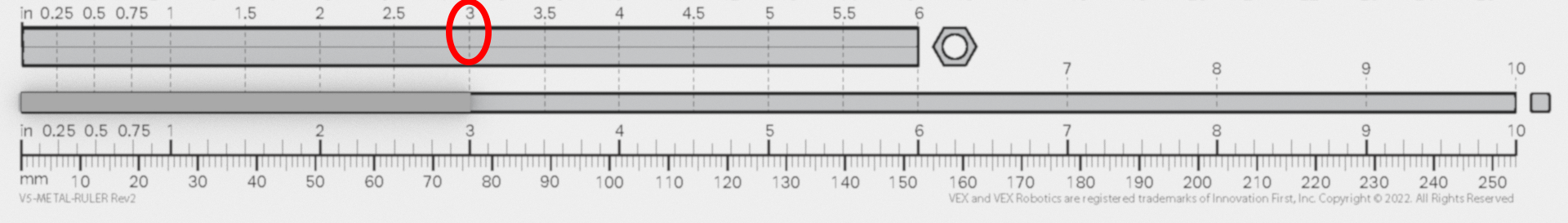

ഷാഫ്റ്റുകൾ അളക്കുക. കാണിച്ചിരിക്കുന്ന ഉദാഹരണം ഒരു 3 ഇഞ്ച് ഷാഫ്റ്റ് ആണ്.
ഒരു റോബോട്ട് കൂട്ടിച്ചേർക്കുമ്പോൾ റൂളർ ഉപയോഗിക്കുന്നു
ഭാഗങ്ങളും ദൂരങ്ങളും അളക്കുന്നതിനുള്ള ഒരു അളക്കൽ ഉപകരണമായും VEX മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കാം. ഭാഗങ്ങൾ തിരഞ്ഞെടുക്കുന്നതുമായി ബന്ധപ്പെട്ട് പ്രത്യേക നിർദ്ദേശങ്ങളില്ലാത്ത ഒരു കസ്റ്റം റോബോട്ട് രൂപകൽപ്പന ചെയ്യുമ്പോഴും കൂട്ടിച്ചേർക്കുമ്പോഴും ഇത് വളരെ സഹായകരമാകും.
നുറുങ്ങുകളും തന്ത്രങ്ങളും: VEX മെറ്റൽ പാർട്സ് റൂളറിന്റെ .pdf വ്യക്തമായ പ്ലാസ്റ്റിക് സുതാര്യതയിൽ പ്രിന്റ് ഔട്ട് എടുക്കാം. ഇത് റൂളറിനെ റോബോട്ടിൽ ഓവർലേ ചെയ്യാൻ അനുവദിക്കുകയും റൂളർ വഴി അളന്ന് അളവുകൾ എടുക്കുകയും ചെയ്യും.
ഒരു ഇഷ്ടാനുസൃത റോബോട്ട് കൂട്ടിച്ചേർക്കുമ്പോൾ റൂളർ ഉപയോഗിക്കുന്നതിന്റെ ചില ഉദാഹരണങ്ങൾ ഇതാ.

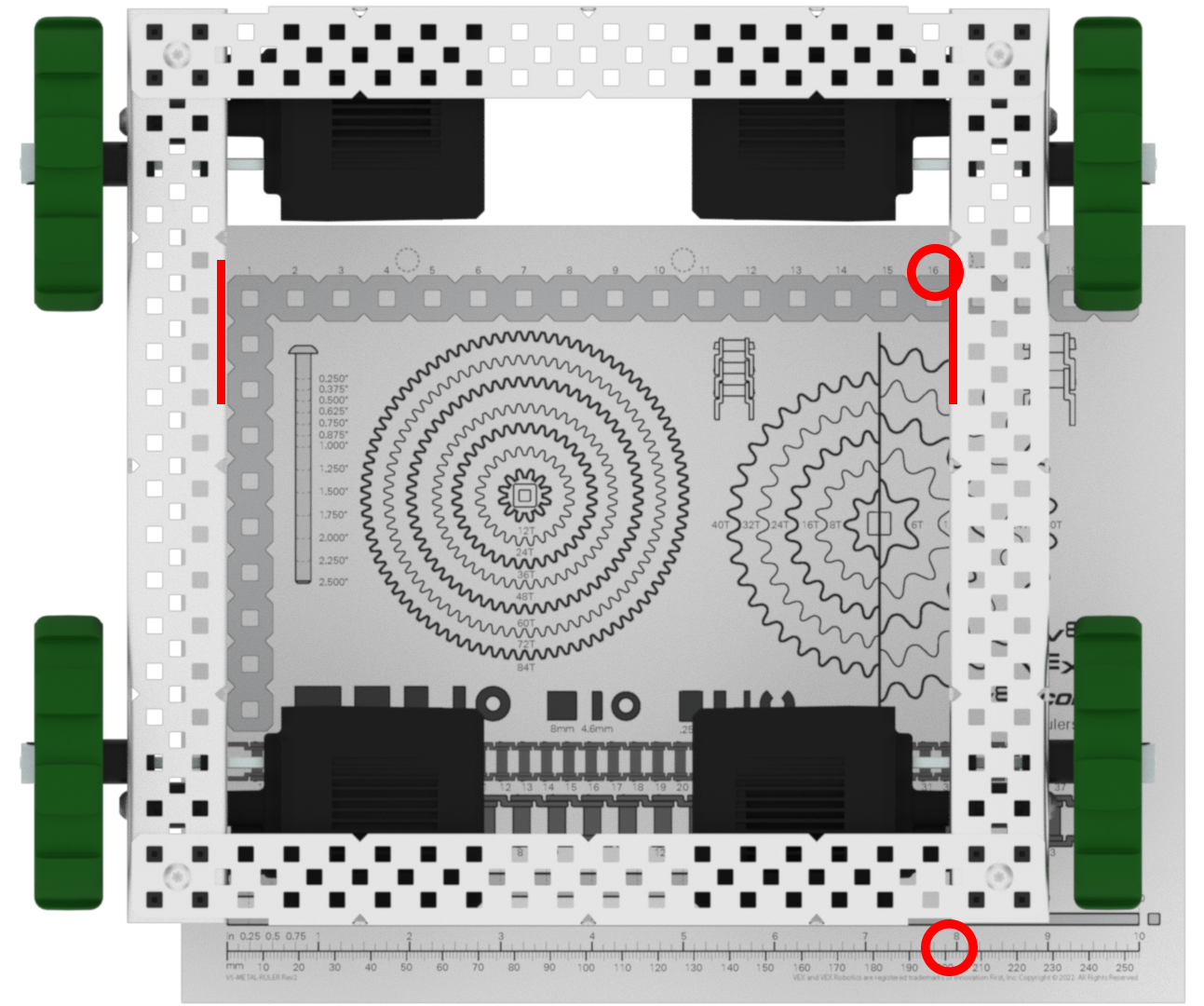

ഒരു റോബോട്ട് ചേസിസിൽ സി-ചാനലുകൾ തമ്മിലുള്ള ദൂരം അളക്കുന്നു. ഈ ഉദാഹരണത്തിൽ റോബോട്ട് ചേസിസിലെ 16 പിച്ച് അല്ലെങ്കിൽ 8 ഇഞ്ച് വലിപ്പമുള്ള സി-ചാനലുകൾ കാണിക്കുന്നു.

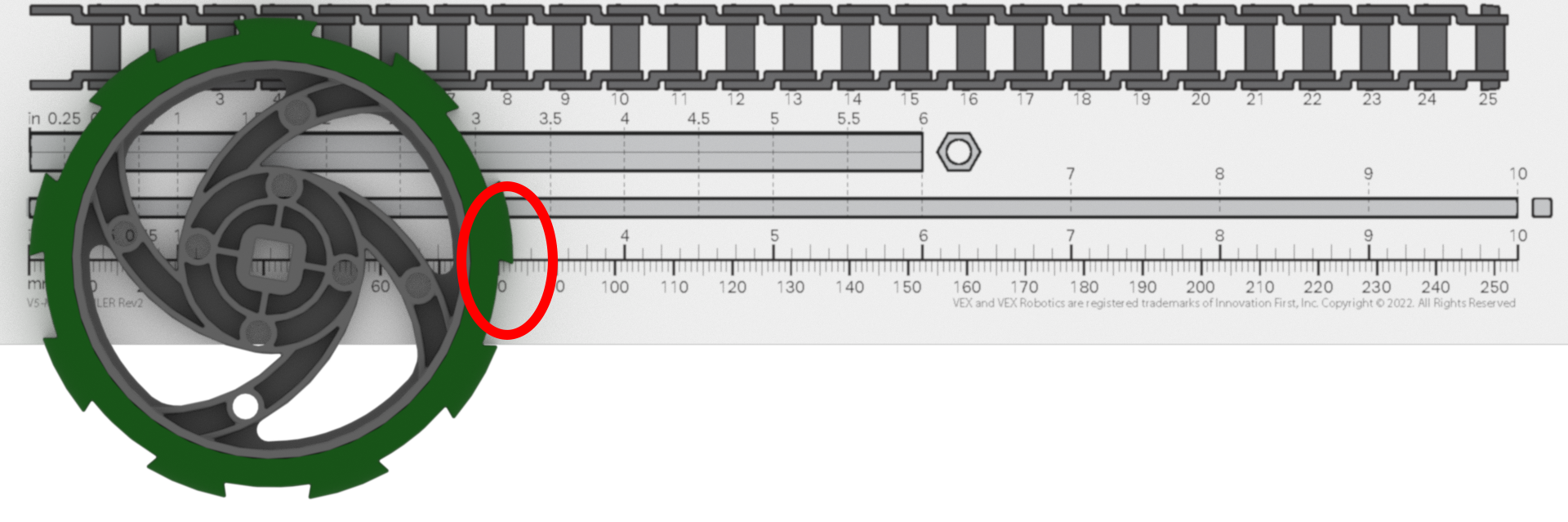

ചക്രങ്ങളുടെ വ്യാസം അളക്കാൻ ഇഞ്ച്/മില്ലിമീറ്റർ ഉപയോഗിക്കുന്നു. ഉദാഹരണത്തിന് കാണിച്ചിരിക്കുന്നത് 3.25 ഇഞ്ച് ട്രാക്ഷൻ വീൽ (3.25 ഇഞ്ച്/83 മില്ലിമീറ്റർ) ആണ്.

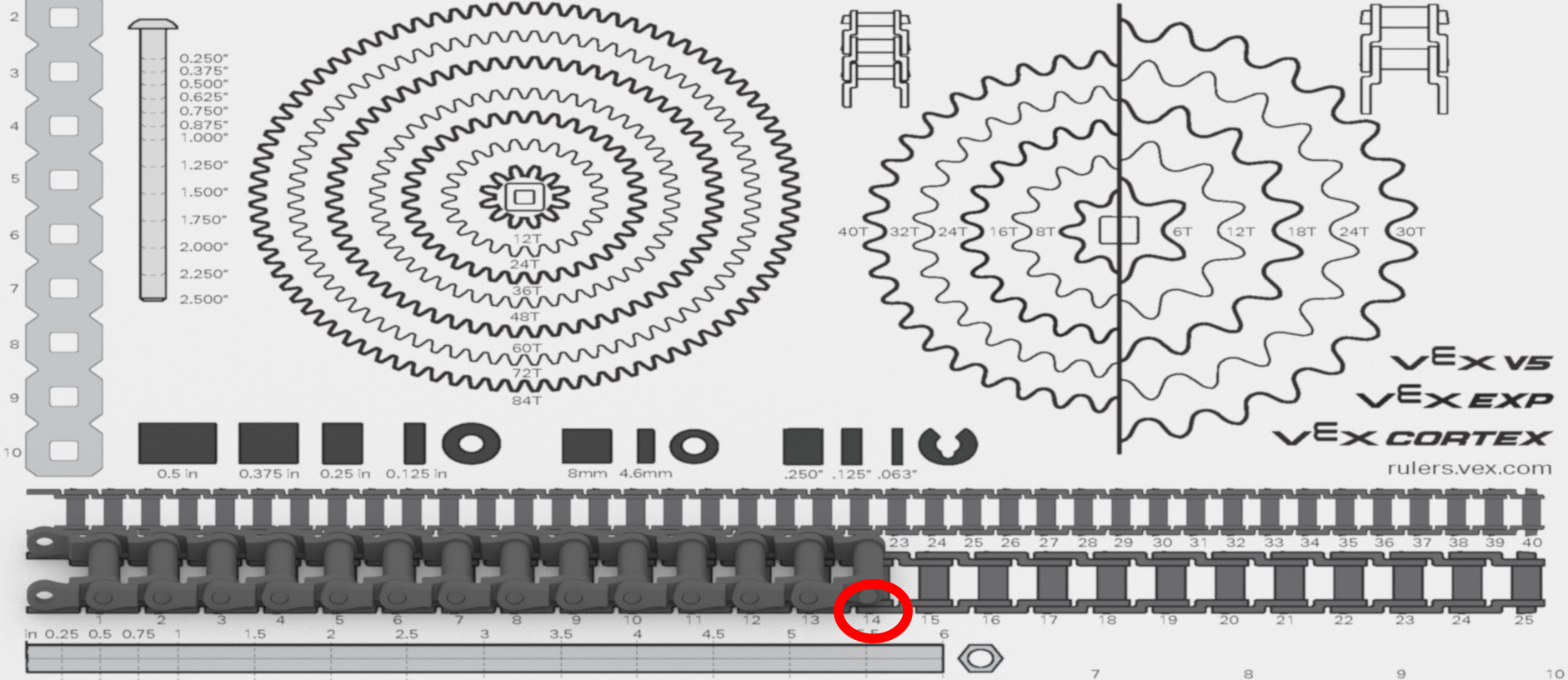

ഒരു ചെയിൻ/സ്പ്രോക്കറ്റ് സിസ്റ്റത്തിലെ ചെയിൻ ലിങ്കുകളുടെ എണ്ണം അളക്കൽ.
റൂളറിൽ രണ്ട് വ്യത്യസ്ത വലിപ്പത്തിലുള്ള ചെയിനുകൾ ഉണ്ടെന്ന് ശ്രദ്ധിക്കുക, കാരണം രണ്ട് വ്യത്യസ്ത വലിപ്പത്തിലുള്ള സ്പ്രോക്കറ്റുകൾ ഉണ്ട്.
റൂളറിലെ മുകളിലെ ചെയിൻ 6P സ്‌പ്രോക്കറ്റുകൾക്കുള്ളതാണ്, താഴെയുള്ള ചെയിൻ ഉയർന്ന കരുത്തുള്ള സ്‌പ്രോക്കറ്റുകൾക്കുള്ളതാണ്.
- 6P സ്പ്രോക്കറ്റുകൾ - ചെയിൻ 6.35mm / 0.25" ആണ്
- ഉയർന്ന കരുത്തുള്ള സ്പ്രോക്കറ്റുകൾ - ചെയിൻ 9.79mm / 0.385" ആണ്.
