VEXcode V5-ൽ 3-വയർ ഡിജിറ്റൽ ഇൻ, ഡിജിറ്റൽ ഔട്ട് ഉപകരണങ്ങൾ കോൺഫിഗർ ചെയ്യുന്നു. – VEX ലൈബ്രറി

VEXcode V5 ഉപയോഗിച്ച് പ്രോഗ്രാം ചെയ്യാൻ തുടങ്ങുമ്പോൾ, ഡിജിറ്റൽ ഇൻ, ഡിജിറ്റൽ ഔട്ട് എന്നിവയ്ക്കുള്ള ബ്ലോക്കുകൾ കോൺഫിഗർ ചെയ്യുന്നതുവരെ ടൂൾബോക്സിൽ ദൃശ്യമാകില്ല.

ഒരു ഡിജിറ്റൽ ഇൻ അല്ലെങ്കിൽ ഡിജിറ്റൽ ഔട്ട് 3-വയർ ഉപകരണം ചേർക്കുന്നു

ഒരു ഡിജിറ്റൽ ഇൻ അല്ലെങ്കിൽ ഡിജിറ്റൽ ഔട്ട് ഉപകരണം കോൺഫിഗർ ചെയ്യാൻ:

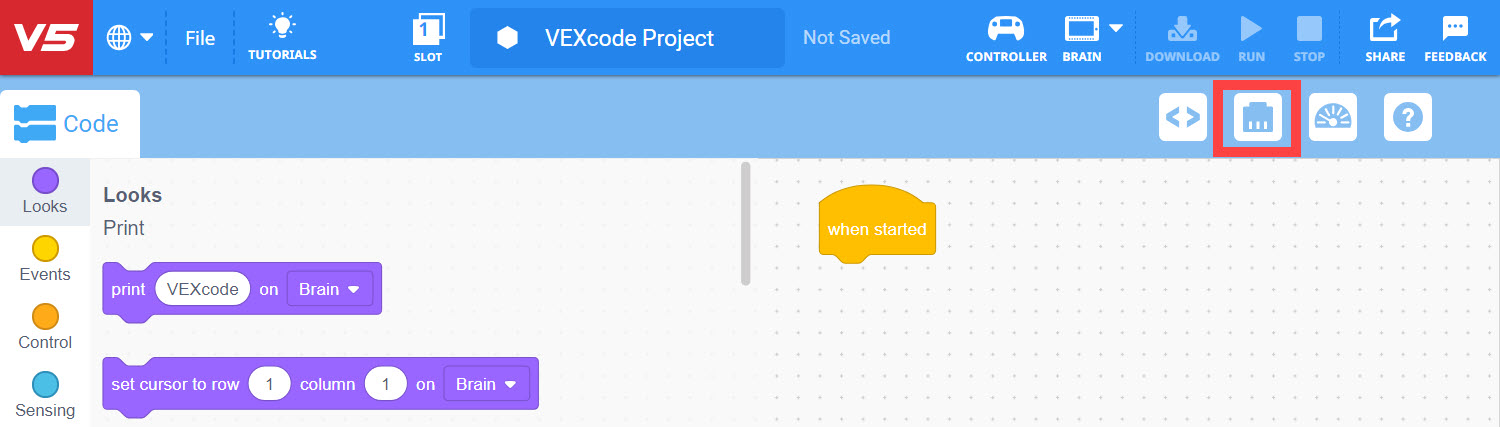

കോഡ് വ്യൂവർ, പ്രിന്റ് കൺസോൾ ഐക്കണുകൾക്കിടയിൽ ഡിവൈസസ് ഐക്കൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന VEXcode V5 ടൂൾബാർ.

ഡിവൈസസ് വിൻഡോ തുറക്കാൻ ഡിവൈസസ് ബട്ടൺ തിരഞ്ഞെടുക്കുക.

'ഒരു ഉപകരണം ചേർക്കുക' ബട്ടൺ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ മെനു.

'ഒരു ഉപകരണം ചേർക്കുക' തിരഞ്ഞെടുക്കുക.

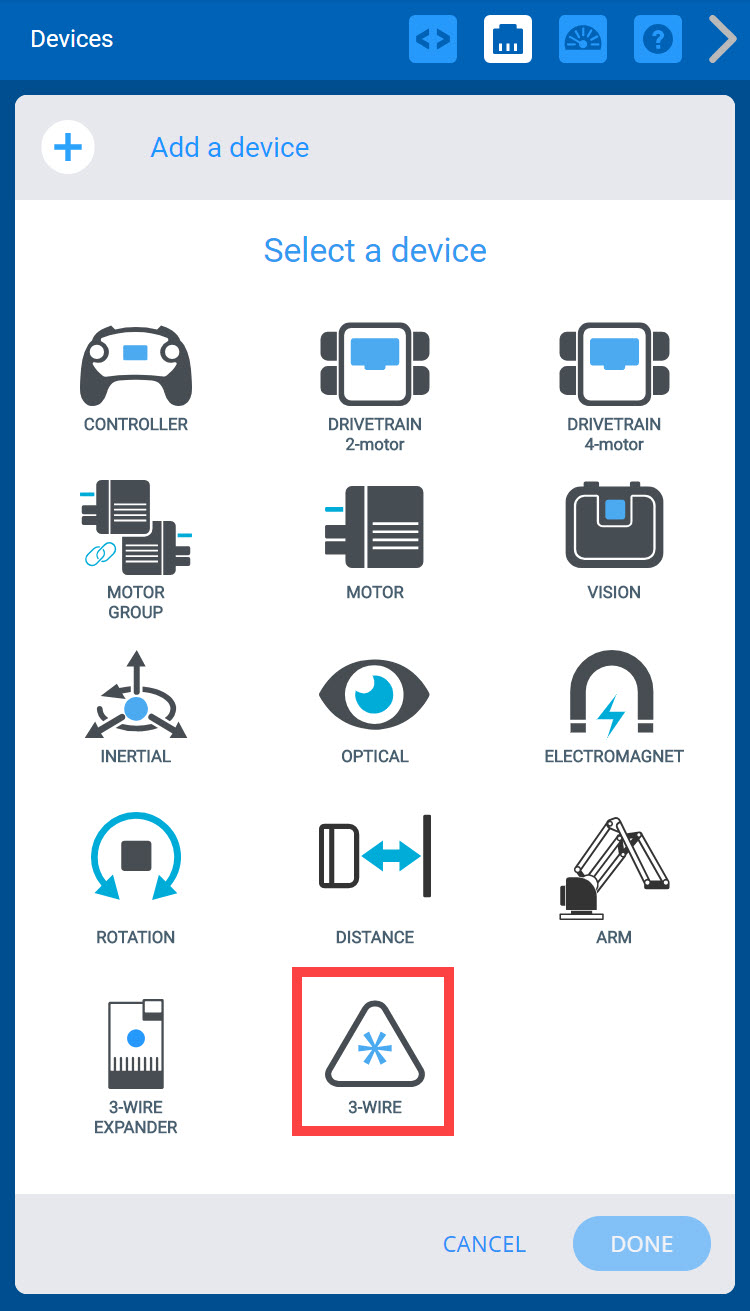

ഒരു ഉപകരണം ചേർക്കുക ബട്ടൺ തിരഞ്ഞെടുത്തതിന് ശേഷമുള്ള VEXcode V5 ഉപകരണങ്ങൾ മെനു. 3 വയർ ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'3-WIRE' തിരഞ്ഞെടുക്കുക.

3 വയർ ഡിവൈസ് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEXcode V5 ഡിവൈസസ് മെനു. 3-വയർ ഉപകരണങ്ങളുടെ ഒരു മെനു കാണിച്ചിരിക്കുന്നു, കൂടാതെ ഡിജിറ്റൽ ഇൻ, ഡിജിറ്റൽ ഔട്ട് ഓപ്ഷനുകൾ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

'DIGITALIN' അല്ലെങ്കിൽ 'DIGITALOUT' തിരഞ്ഞെടുക്കുക.

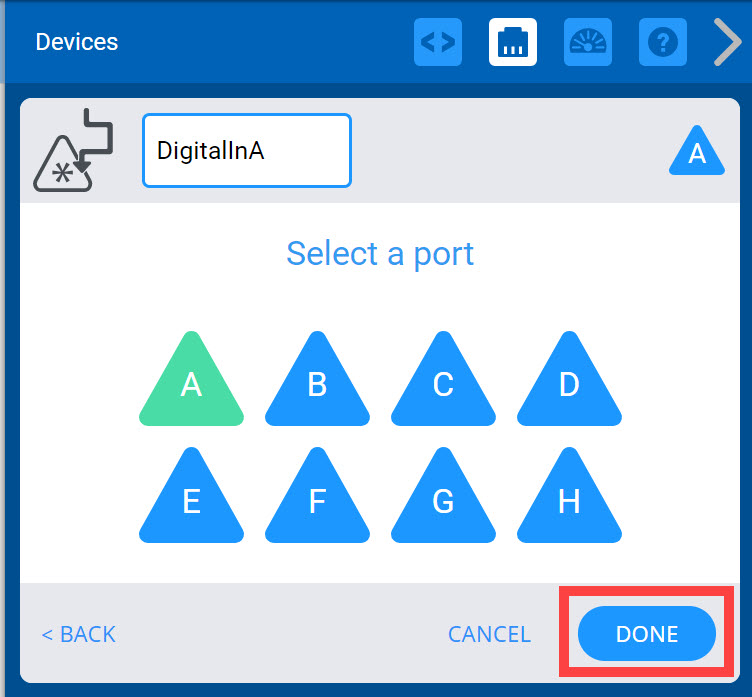

പുതിയ ഉപകരണത്തിന്റെ പോർട്ട് A ആയി സജ്ജീകരിച്ചതിനുശേഷം VEXcode V5 ഉപകരണ മെനു. താഴെ, പൂർത്തിയായി ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

VEX V5 ബ്രെയിനിൽ ഉപകരണം ഏത് പോർട്ടിലേക്കാണ് ഘടിപ്പിച്ചിരിക്കുന്നതെന്ന് തിരഞ്ഞെടുക്കുക. മറ്റ് ഉപകരണങ്ങൾക്കായി ഇതിനകം കോൺഫിഗർ ചെയ്‌തിരിക്കുന്ന പോർട്ടുകൾ ലഭ്യമാകില്ല. പോർട്ട് തിരഞ്ഞെടുത്തുകഴിഞ്ഞാൽ, ഉപകരണം കോൺഫിഗറേഷനിലേക്ക് സമർപ്പിക്കാൻ 'പൂർത്തിയായി' തിരഞ്ഞെടുക്കുക അല്ലെങ്കിൽ ഉപകരണ മെനുവിലേക്ക് തിരികെ പോകാൻ 'റദ്ദാക്കുക' തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: 'റദ്ദാക്കുക' തിരഞ്ഞെടുക്കുന്നത് നിങ്ങൾ ഉപകരണത്തിൽ വരുത്തിയ എല്ലാ മാറ്റങ്ങളും പഴയപടിയാക്കും, കൂടാതെ കോൺഫിഗറേഷന്റെ ഭാഗമാകില്ല.

ഒരു ഡിജിറ്റൽ ഇൻ അല്ലെങ്കിൽ ഡിജിറ്റൽ ഔട്ട് 3-വയർ ഉപകരണത്തിന്റെ പോർട്ട് നമ്പർ മാറ്റുന്നു

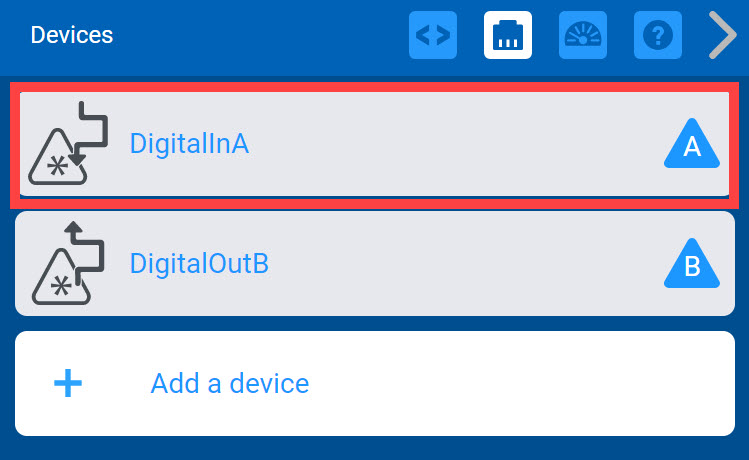

മുമ്പ് ചേർത്ത ഡിജിറ്റൽ ഇൻ, ഡിജിറ്റൽ ഔട്ട് ഉപകരണങ്ങൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ മെനു.

ഡിവൈസസ് വിൻഡോയിൽ അത് തിരഞ്ഞെടുത്ത് നിങ്ങൾക്ക് ഉപകരണത്തിനായുള്ള പോർട്ട് നമ്പർ മാറ്റാൻ കഴിയും.

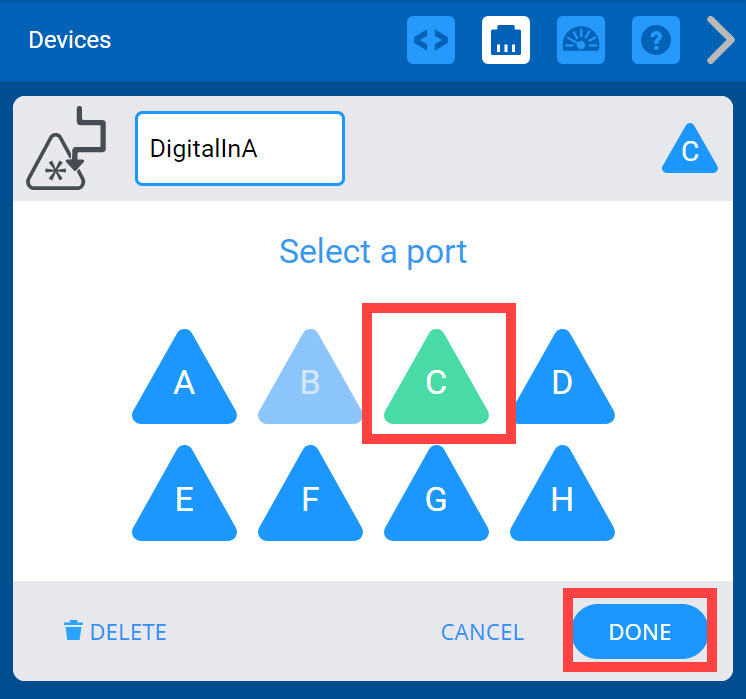

ഉപകരണത്തിന്റെ പോർട്ട് C യിലേക്ക് മാറ്റിയതിന് ശേഷമുള്ള VEXcode V5 ഉപകരണ മെനു. C പോർട്ട് ഓപ്ഷൻ ഇപ്പോൾ പച്ച നിറത്തിലാണ്. താഴെ, പൂർത്തിയായി ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിൽ മറ്റൊരു പോർട്ട് തിരഞ്ഞെടുക്കുക, പോർട്ട് നമ്പർ പച്ചയായി മാറും. തുടർന്ന് മാറ്റം സമർപ്പിക്കാൻ 'പൂർത്തിയായി' തിരഞ്ഞെടുക്കുക.

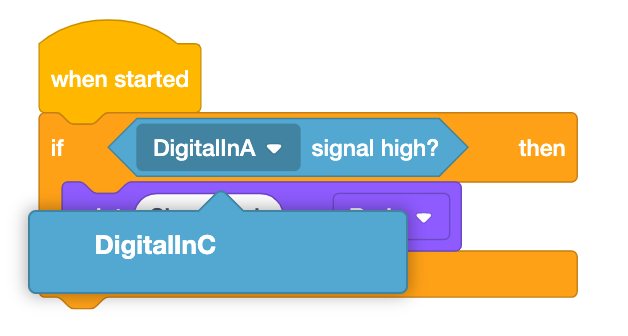

ഉപകരണ ഡ്രോപ്പ്ഡൗൺ മെനു തുറന്നിരിക്കുമ്പോൾ ബൂളിയൻ ബ്ലോക്കിലെ VEXcode V5 ഡിജിറ്റൽ കാണിച്ചിരിക്കുന്നു. ഡ്രോപ്പ്ഡൗൺ മെനുവിൽ ഡിജിറ്റൽ ഇന്നിന്റെ പുതിയ ഉപകരണത്തിന്റെ പേര് കാണിച്ചിരിക്കുന്നു, അത് ഡിജിറ്റൽഇൻസി എന്ന് വായിക്കുന്നു.

നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന ഒരു ഉപകരണത്തിന്റെ പോർട്ട് നിങ്ങൾ മാറ്റുകയാണെങ്കിൽ, ഡ്രോപ്പ് ഡൗൺ ഉപയോഗിച്ച് ബ്ലോക്കിലെ ഉപകരണത്തിന്റെ പേര് പുതിയ പേരിലേക്ക് അപ്ഡേറ്റ് ചെയ്യേണ്ടതുണ്ട്.

ഒരു ഡിജിറ്റൽ ഇൻ അല്ലെങ്കിൽ ഡിജിറ്റൽ ഔട്ട് 3-വയർ ഉപകരണത്തിന്റെ പേര് മാറ്റുന്നു

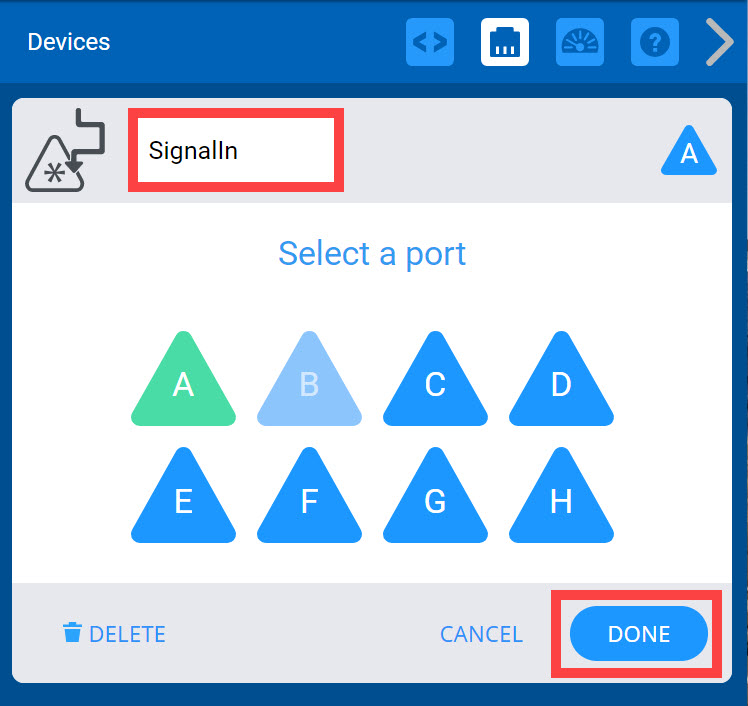

ഡിജിറ്റൽ ഇൻ ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ വിൻഡോ. മുകളിൽ, ഉപകരണത്തിന്റെ പേര് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നത് അതിന്റെ പേരുമാറ്റാൻ കഴിയുമെന്ന് സൂചിപ്പിക്കുന്നു.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിന്റെ മുകളിലുള്ള ടെക്സ്റ്റ് ബോക്സിലെ പേര് മാറ്റി നിങ്ങൾക്ക് ഉപകരണത്തിന്റെ പേര് മാറ്റാം. നിങ്ങൾ ഒരു അസാധുവായ പേര് തിരഞ്ഞെടുത്താൽ, അത് സൂചിപ്പിക്കുന്നതിന് ടെക്സ്റ്റ് ബോക്സ് ചുവപ്പ് നിറത്തിൽ ഹൈലൈറ്റ് ചെയ്യും. തുടർന്ന് ഉപകരണ മാറ്റങ്ങൾ കോൺഫിഗറേഷനിൽ സമർപ്പിക്കാൻ 'പൂർത്തിയായി' തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: വേരിയബിളുകൾക്കും ഉപകരണങ്ങൾക്കും പേരിടൽ നിയമങ്ങളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, VEX ലൈബ്രറിനിന്നുള്ള ഈ ലേഖനം കാണുക.

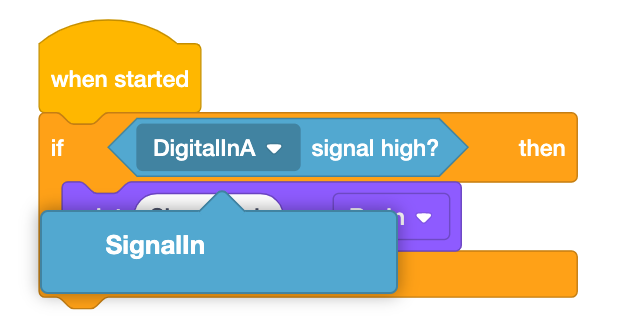

ഉപകരണ ഡ്രോപ്പ്ഡൗൺ മെനു തുറന്നിരിക്കുമ്പോൾ ബൂളിയൻ ബ്ലോക്കിലെ VEXcode V5 ഡിജിറ്റൽ കാണിച്ചിരിക്കുന്നു. ഡ്രോപ്പ്ഡൗൺ മെനുവിൽ ഡിജിറ്റൽ ഇന്നിന്റെ പുതിയ ഉപകരണത്തിന്റെ പേര് കാണിച്ചിരിക്കുന്നു, അത് സിഗ്നൽഇൻ എന്ന് വായിക്കുന്നു.

നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന ഒരു ഉപകരണത്തിന്റെ പേര് നിങ്ങൾ മാറ്റുകയാണെങ്കിൽ, ഡ്രോപ്പ് ഡൗൺ ഉപയോഗിച്ച് ബ്ലോക്കിലെ ഉപകരണത്തിന്റെ പേര് പുതിയ പേരിലേക്ക് അപ്ഡേറ്റ് ചെയ്യേണ്ടതുണ്ട്.

ഒരു ഡിജിറ്റൽ ഇൻ അല്ലെങ്കിൽ ഡിജിറ്റൽ ഔട്ട് 3-വയർ ഉപകരണം ഇല്ലാതാക്കുന്നു

ഡിജിറ്റൽ ഇൻ ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ വിൻഡോ. താഴെ, ഇല്ലാതാക്കുക ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിന്റെ താഴെയുള്ള 'ഡിലീറ്റ്' ഓപ്ഷൻ തിരഞ്ഞെടുത്ത് ഉപകരണം ഇല്ലാതാക്കാൻ കഴിയും.

കുറിപ്പ്: നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന ഒരു ഉപകരണം നിങ്ങൾ ഇല്ലാതാക്കുകയാണെങ്കിൽ, ഇല്ലാതാക്കിയ ഉപകരണം ഉപയോഗിച്ചിരുന്ന ബ്ലോക്കുകൾ ഇല്ലാതാക്കുന്നതുവരെ നിങ്ങൾ അത് ഡൗൺലോഡ് ചെയ്യാൻ ശ്രമിച്ചാൽ നിങ്ങളുടെ പ്രോജക്റ്റ് ഒരു പിശക് സൃഷ്ടിക്കും.
