സ്റ്റോറേജ് ബിൻ 1 ആയി ക്രമീകരിക്കുന്ന V5 വർക്ക്സെൽ കിറ്റിന്റെ ഭാഗങ്ങളാണ് ഈ ലേഖനത്തിൽ ചർച്ച ചെയ്യുന്നത്.
സ്റ്റോറേജ് ബിൻ 1 സംഘടിപ്പിക്കുന്നതിന് രണ്ട് ഘടകങ്ങളുണ്ട്:
ട്രേ
അടിസ്ഥാനം
ഈ ലേഖനം ഓരോ ഭാഗവും ബിൻ 1-ൽ ക്രമീകരിച്ചിരിക്കുന്നു, കൂടാതെ താഴെപ്പറയുന്ന വിവരങ്ങൾ ഇടത്തുനിന്ന് വലത്തോട്ട് ഒരു പട്ടിക രൂപത്തിൽ നൽകുന്നു:
- ഭാഗം: ഇതാണ് ഭാഗത്തിന്റെ പേര്. vexrobotics.comൽ വ്യക്തിഗതമായി വാങ്ങാൻ ലഭ്യമായ മാറ്റിസ്ഥാപിക്കൽ ഭാഗങ്ങൾക്കായി ഹൈപ്പർലിങ്കുകൾ നൽകിയിട്ടുണ്ട്.
- ഫോട്ടോ: ഇത് ആ ഭാഗത്തിന്റെ ഒരു ചിത്രമാണ്. നിങ്ങളുടെ കിറ്റ് അൺബോക്സ് ചെയ്യുമ്പോഴും V5 വർക്ക്സെൽ നിർമ്മിക്കുമ്പോഴും റഫറൻസിനായി ഇത് ഉപയോഗിക്കുക.
- പാർട്ട് നമ്പർ: ഒരു പാർട്ട് വലിയ കിറ്റ്, ബാഗ് അല്ലെങ്കിൽ ബോക്സിൽ ആണെങ്കിൽ, കിറ്റിന്റെയോ ബാഗിന്റെയോ ബോക്സിന്റെയോ പാർട്ട് നമ്പറും വ്യക്തിഗത പാർട്ട് നമ്പറും നൽകിയിരിക്കും. നിങ്ങളുടെ കിറ്റ് അൺബോക്സ് ചെയ്യുമ്പോഴും V5 വർക്ക്സെൽ നിർമ്മിക്കുമ്പോഴും ഈ പാർട്ട് നമ്പറുകൾ ഉപയോഗപ്രദമാകും.
- അളവ്: നൽകിയിരിക്കുന്ന ഓരോ ഭാഗത്തിന്റെയും അളവാണിത്. അൺബോക്സിംഗ് ചെയ്യുമ്പോൾ ബിന്നിലോ ട്രേയിലോ ഓരോ സ്ഥലത്തും കൃത്യമായ എണ്ണം ഭാഗങ്ങൾ ഉണ്ടെന്ന് ഉറപ്പാക്കാൻ ഇത് ഉപയോഗിക്കുക.
- ബാഗ് കുറിപ്പുകൾ: ആ കിറ്റ്, ബാഗ് അല്ലെങ്കിൽ ബോക്സിലെ ഭാഗം അല്ലെങ്കിൽ ഭാഗങ്ങൾ എങ്ങനെ സ്വീകരിക്കും എന്നതിനെക്കുറിച്ചുള്ള വിവരങ്ങൾ ഈ കോളം നൽകുന്നു. ഭാഗങ്ങൾ വലിയ കിറ്റ്, ബാഗ് അല്ലെങ്കിൽ ബോക്സിൽ വരുന്നുണ്ടെങ്കിൽ, ലേബലിന്റെ ഒരു ചിത്രം റഫറൻസിനായി നൽകുന്നതാണ്. നിങ്ങളുടെ കിറ്റ് അൺബോക്സ് ചെയ്യുമ്പോൾ റഫറൻസിനായി ഇവ ഉപയോഗിക്കുക.
-

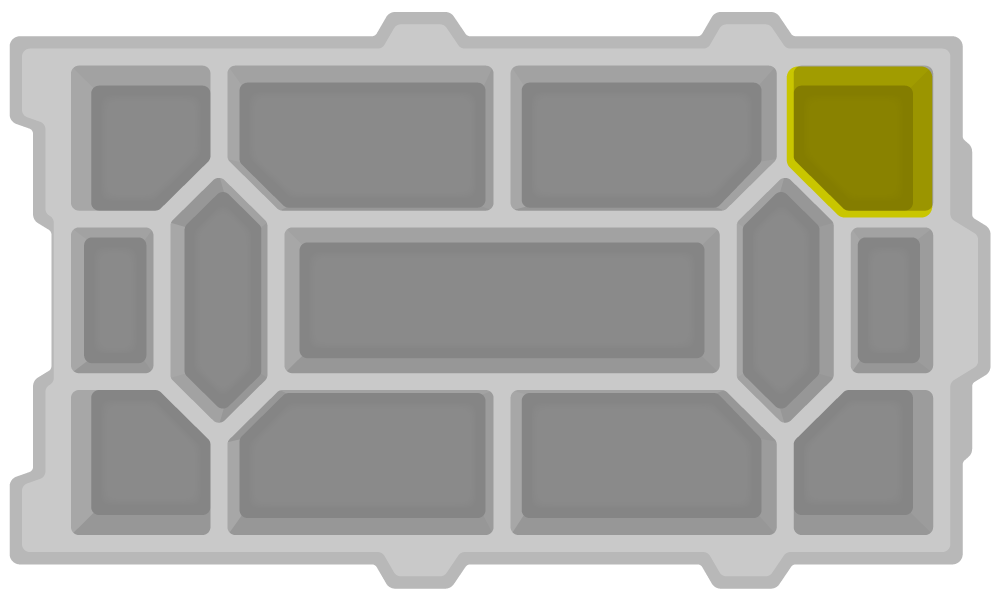

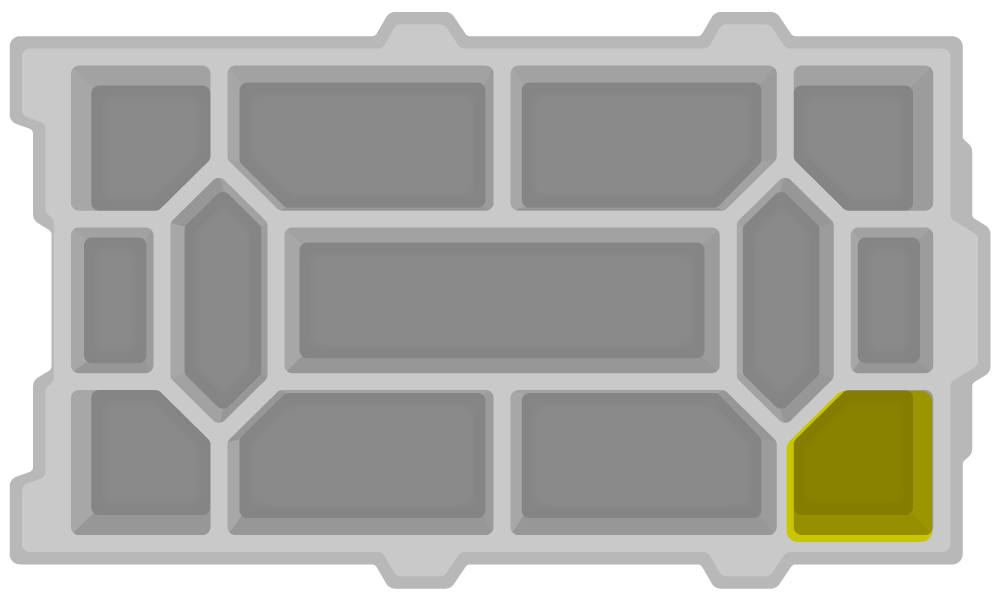

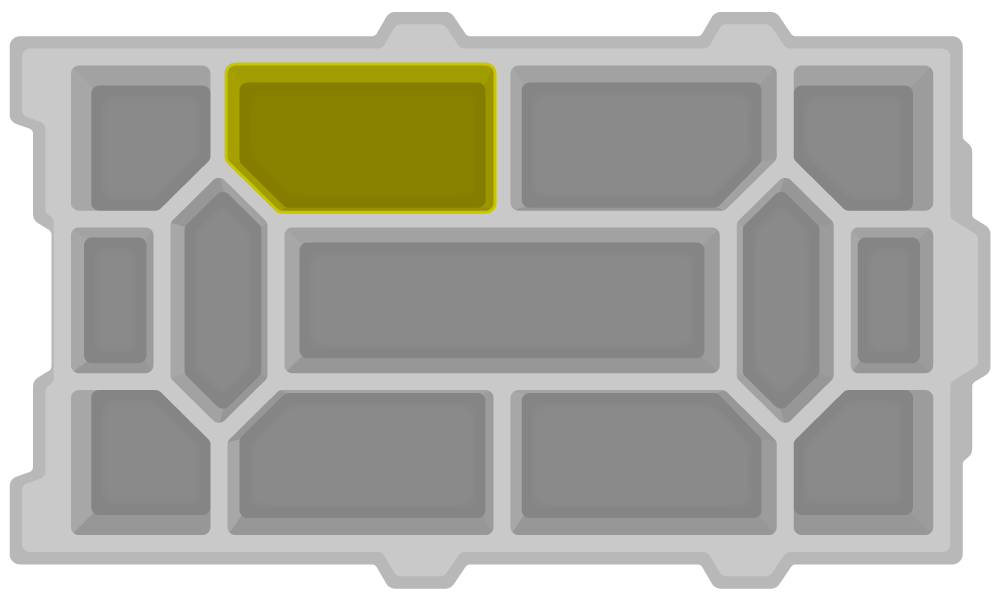

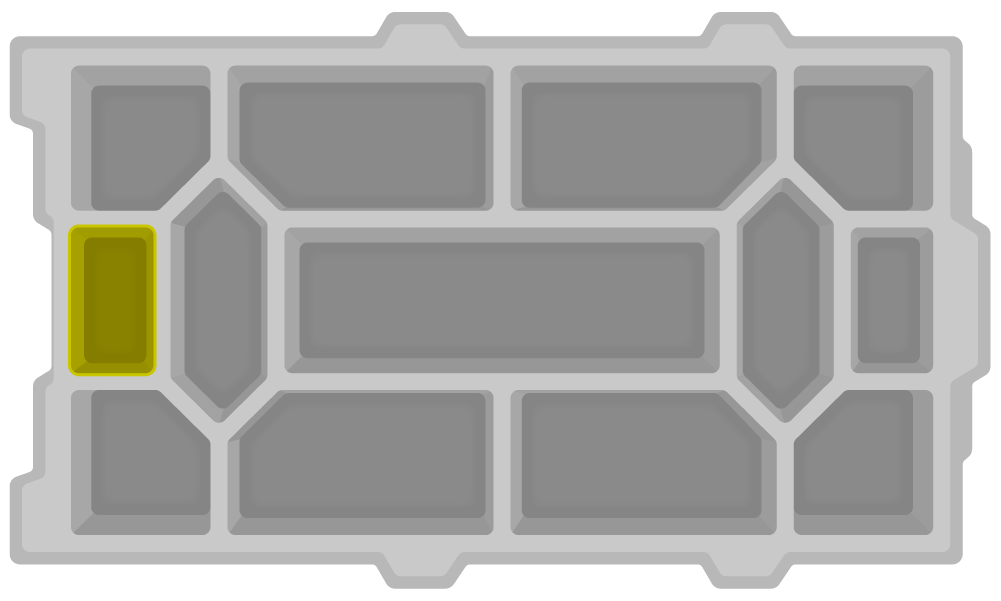

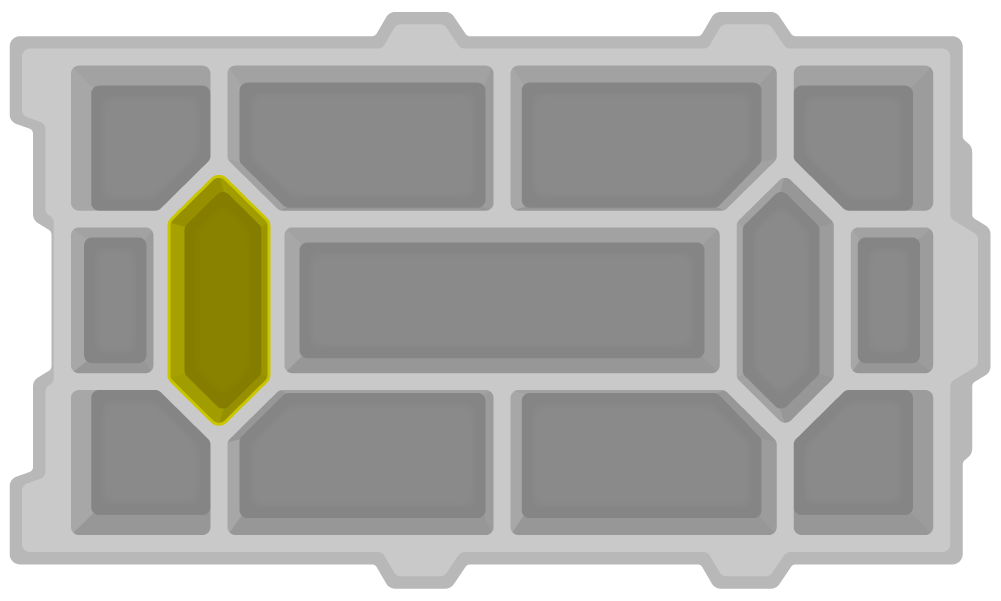

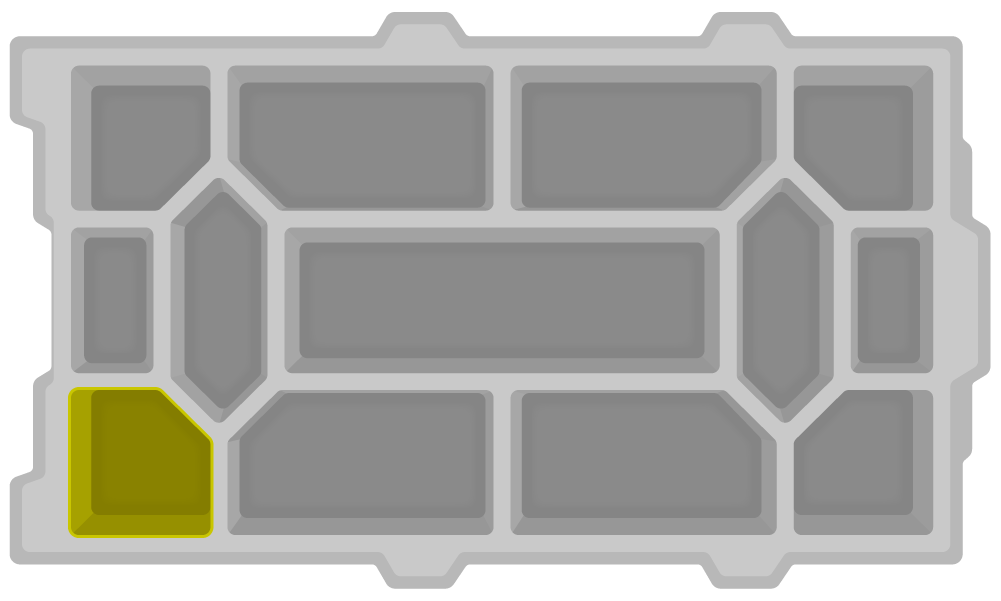

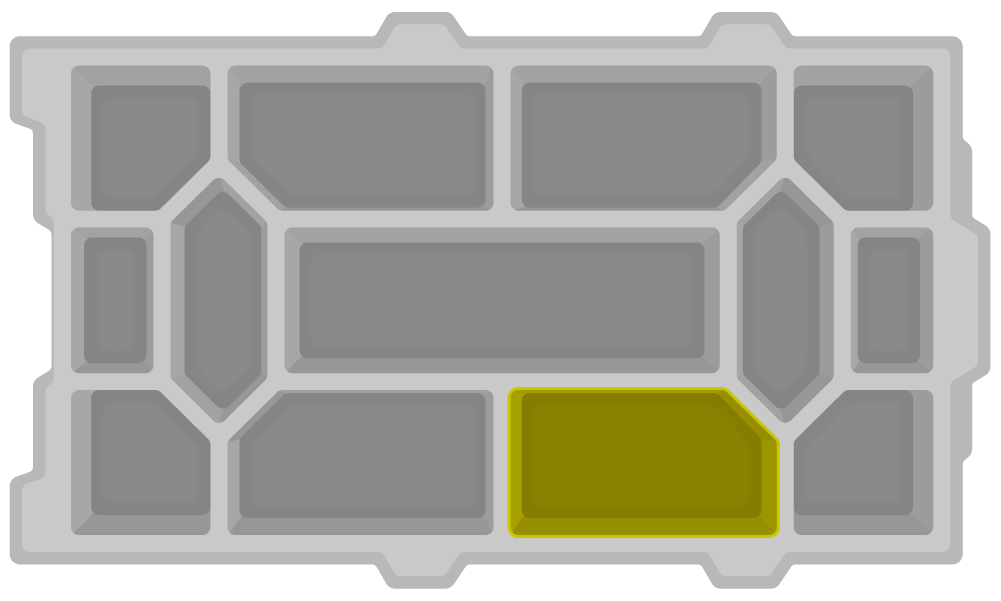

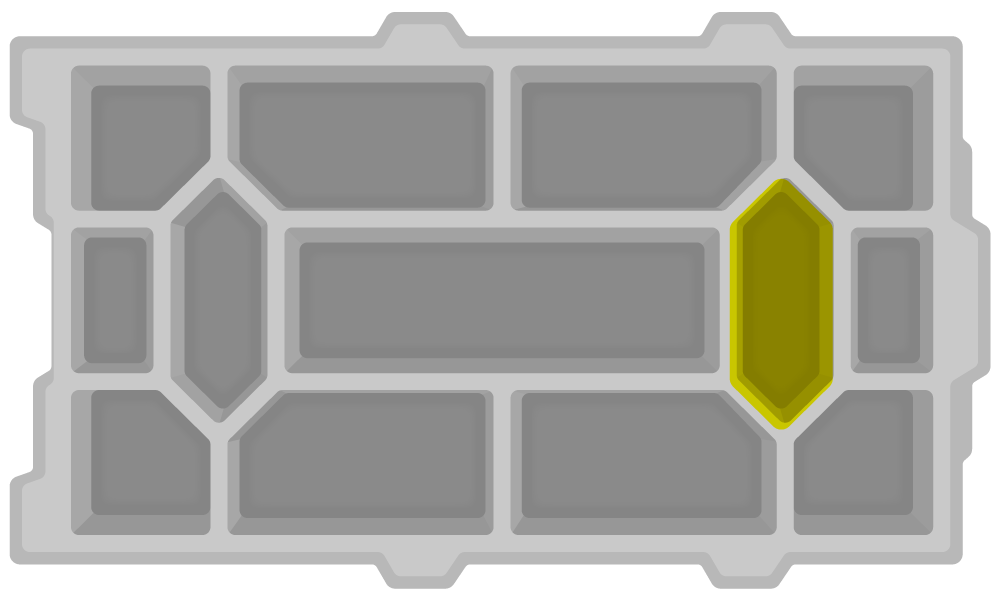

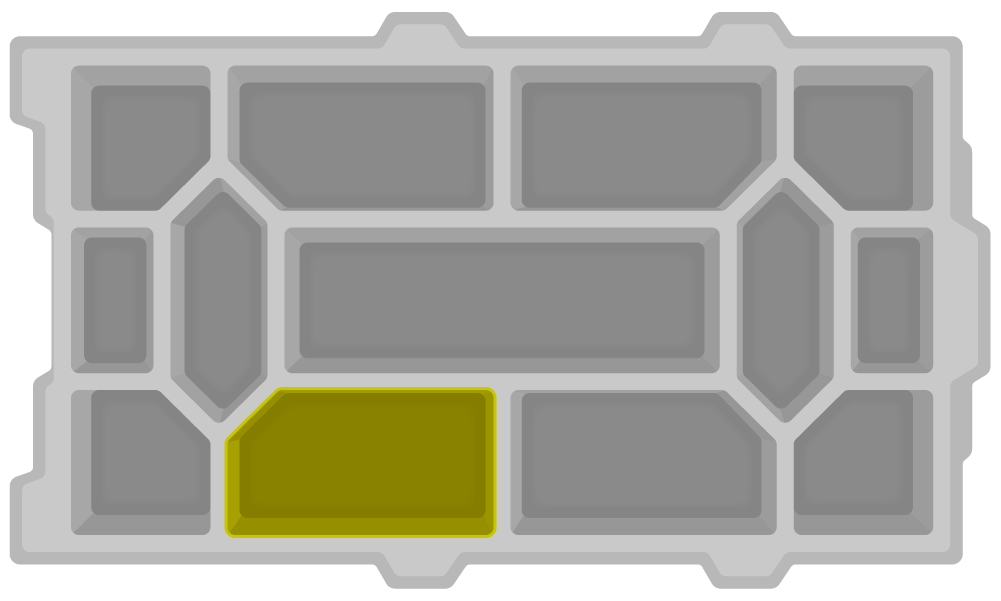

സ്ഥലം: ബിന്നിലോ ട്രേയിലോ ഭാഗം എവിടെ സ്ഥാപിക്കണമെന്ന് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന ബിന്നിന്റെയോ ട്രേയുടെയോ ഒരു ചിത്രമാണിത്. ഒരു ഭാഗം എവിടെയാണെന്ന് ഓർമ്മപ്പെടുത്തേണ്ടതുണ്ടെങ്കിൽ, V5 വർക്ക്സെൽ നിർമ്മിക്കുമ്പോഴും ഈ വിവരങ്ങൾ ഉപയോഗപ്രദമാകും.
- സഹായകരമായ സൂചനകൾ: ഇവ ലൊക്കേഷൻ കോളത്തിൽ നൽകിയിരിക്കുന്നു. പാക്കേജിംഗ്, പാർട്ട് നമ്പറുകൾ തിരിച്ചറിയൽ, അല്ലെങ്കിൽ കൂടുതൽ ഓർഗനൈസേഷനുള്ള നുറുങ്ങുകൾ എന്നിവയെക്കുറിച്ചുള്ള അധിക സന്ദർഭമോ വിവരങ്ങളോ ഈ സൂചനകൾ നൽകുന്നു.
സ്റ്റോറേജ് ബിൻ 1: ട്രേ
| ഭാഗം | ഫോട്ടോ | പാർട്ട് നമ്പർ | അളവ് | ബാഗ് നോട്ടുകൾ | സ്ഥലം |
|---|---|---|---|---|---|

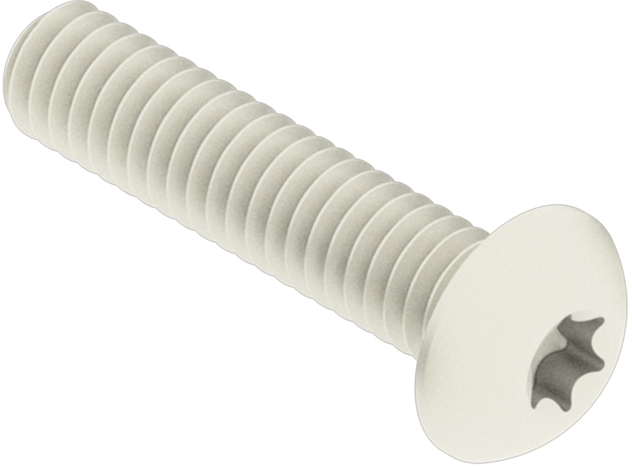

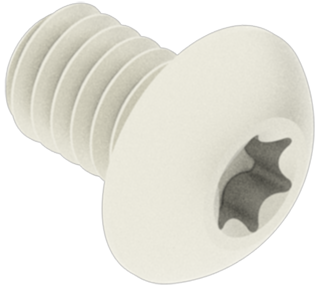

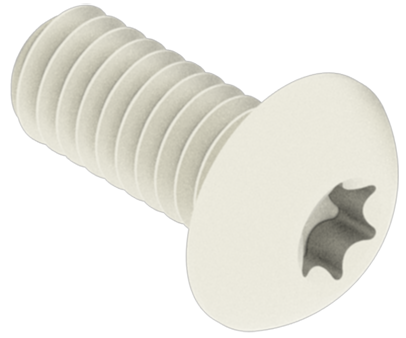

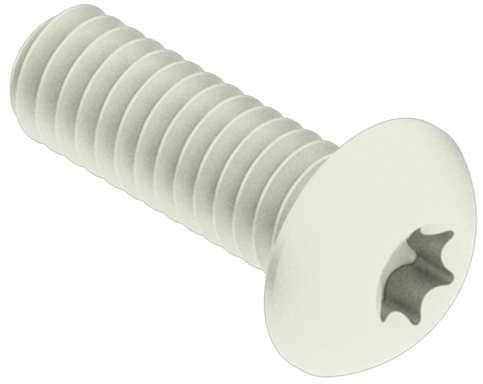

| #8-32 x 1/4" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ | 276-4990-001 | 300 | 100 എണ്ണത്തിന്റെ 3 ബാഗുകളിൽ ലഭ്യമാണ്. |
സഹായകരമായ സൂചന: വ്യത്യസ്ത സ്ക്രൂ വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|
| #8-32 x 3/8" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ | 276-4991-001 | 100 | 100 എണ്ണത്തിന്റെ 1 ബാഗിൽ ലഭിക്കും |
സഹായകരമായ സൂചന: വ്യത്യസ്ത സ്ക്രൂ വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|
| #8-32 x 1/2" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ | 276-4992-001 | 300 | 100 എണ്ണത്തിന്റെ 3 ബാഗുകളിൽ ലഭ്യമാണ്. |
സഹായകരമായ സൂചന: വ്യത്യസ്ത സ്ക്രൂ വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|
| #8-32 x 3/4" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ | 276-4994-001 | 100 | 100 എണ്ണത്തിന്റെ 1 ബാഗിൽ ലഭിക്കും |
സഹായകരമായ സൂചന: വ്യത്യസ്ത സ്ക്രൂ വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|

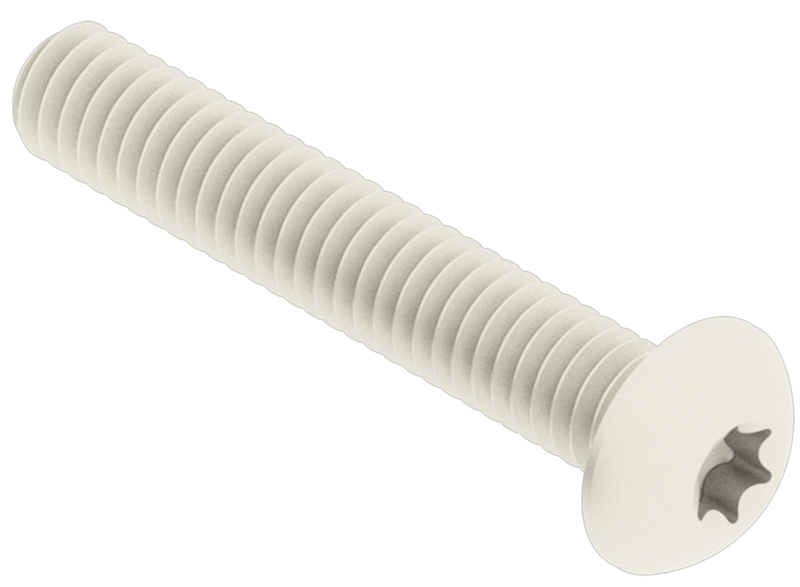

| #8-32 x 1.000" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ | 276-4996-001 | 100 | 100 എണ്ണത്തിന്റെ 1 ബാഗിൽ ലഭിക്കും |
സഹായകരമായ സൂചന: വ്യത്യസ്ത സ്ക്രൂ വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|

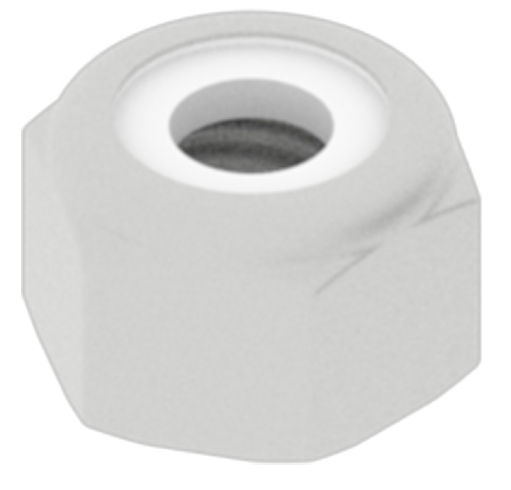

| #8-32 നൈലോക്ക് നട്ട് | 275-1027-001 | 400 | 100 എണ്ണത്തിന്റെ 4 ബാഗുകളിൽ ലഭ്യമാണ്. |
സഹായകരമായ സൂചന: കഷണങ്ങൾ ട്രേയിലേക്ക് ഇടുമ്പോൾ, സിപ്പ് ബാഗുകൾ സൂക്ഷിക്കുക. വൈവിധ്യമാർന്ന ബാഗുകളിൽ വരുന്ന ഭാഗങ്ങൾ ക്രമീകരിക്കാൻ ഇവ പിന്നീട് ഉപയോഗിക്കാം. |
|

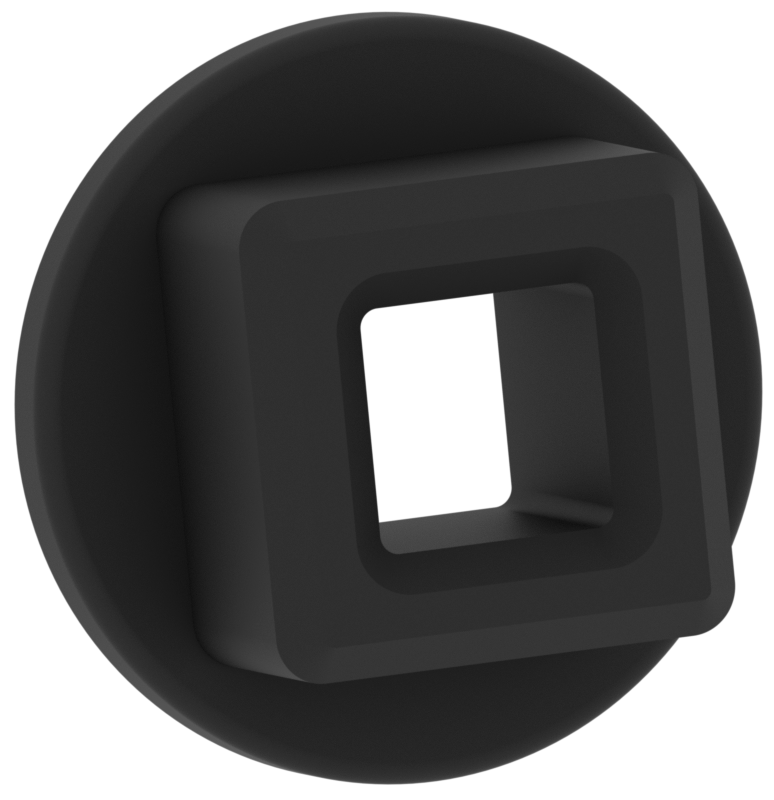

| ഫ്ലാറ്റ് ബെയറിംഗ് | ഈ ബാഗിൽ 100 ഫ്ലാറ്റ് ബെയറിംഗുകൾ ലഭ്യമാണ്: 276-6820-806 5 ഫ്ലാറ്റ് ബെയറിംഗുകൾ ലഭ്യമാണ്: 276-6009-808 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-1209-001 |
105 | 20 എണ്ണത്തിന്റെ 5 ബാഗുകളിൽ ലഭ്യമാണ്. അവസാന 5 കഷണങ്ങൾ ഈ ബാഗിൽ ലഭ്യമാണ്: |
സഹായകരമായ സൂചന: കഷണങ്ങൾ ട്രേയിലേക്ക് ഇടുമ്പോൾ, സിപ്പ് ബാഗുകൾ സൂക്ഷിക്കുക. വൈവിധ്യമാർന്ന ബാഗുകളിൽ വരുന്ന ഭാഗങ്ങൾ ക്രമീകരിക്കാൻ ഇവ പിന്നീട് ഉപയോഗിക്കാം. |
|

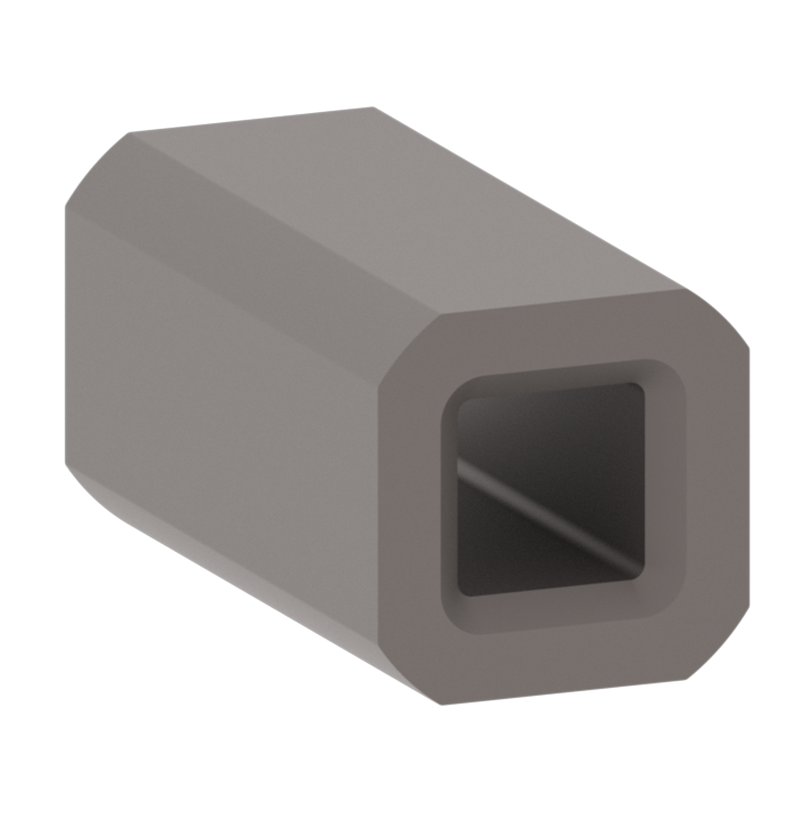

| 1/2" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1014-001 |
40 | ഈ ഭാഗങ്ങൾ സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു. |
വ്യത്യസ്ത സ്റ്റാൻഡ്ഓഫ് വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|
| 3/4" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1015-001 |
4 | |||
| 1.00" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1016-001 |
52 | |||
| 1.50" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1017-001 |
2 | |||
| 2.00" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1018-001 |
34 | |||
| 3.00" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1020-001 |
28 | |||

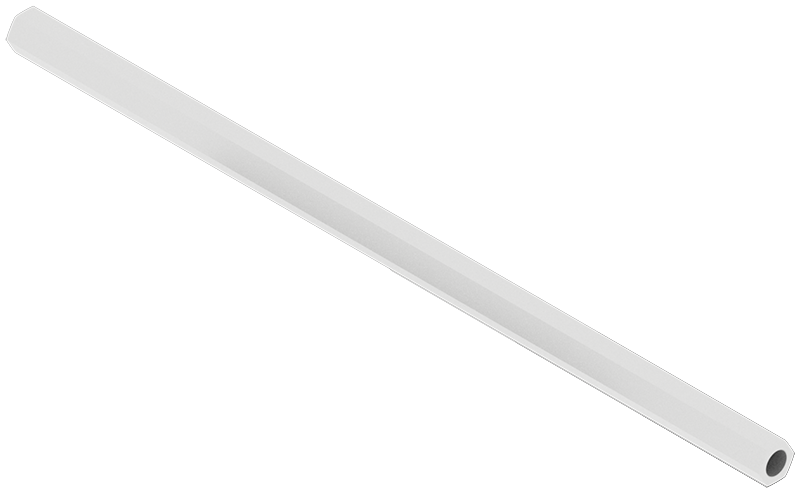

| 6.00" സ്റ്റാൻഡ്ഓഫ് | ഈ ഭാഗം സ്റ്റാൻഡ്ഓഫ് ബാഗിൽ വരുന്നു: 276-7472-802 വ്യക്തിഗത ഭാഗ നമ്പർ: 275-1023-001 |
4 | |||

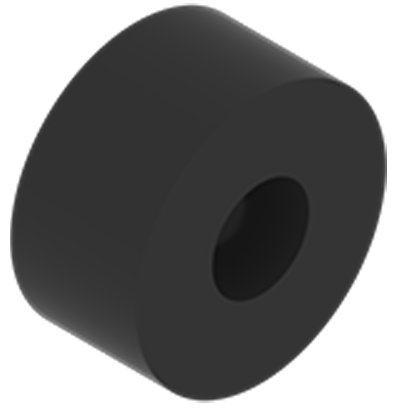

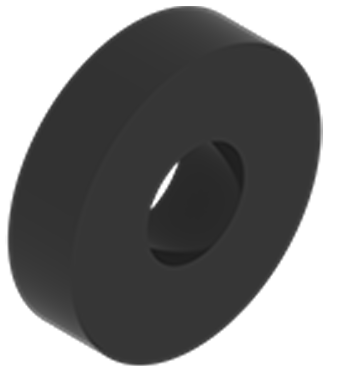

| 0.125” സ്‌പെയ്‌സർ | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 276-6340 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-5912-001 |
30 | 3 വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ് |
വ്യത്യസ്ത സ്‌പെയ്‌സർ വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.comൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|
| 0.25" സ്‌പെയ്‌സർ | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 276-6340 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-5913-001 |
30 | |||
| 0.375” സ്‌പെയ്‌സർ | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 276-6340 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-5914-001 |
30 | |||
| 0.50” സ്‌പെയ്‌സർ | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 276-6340 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-5915-001 |
30 | |||

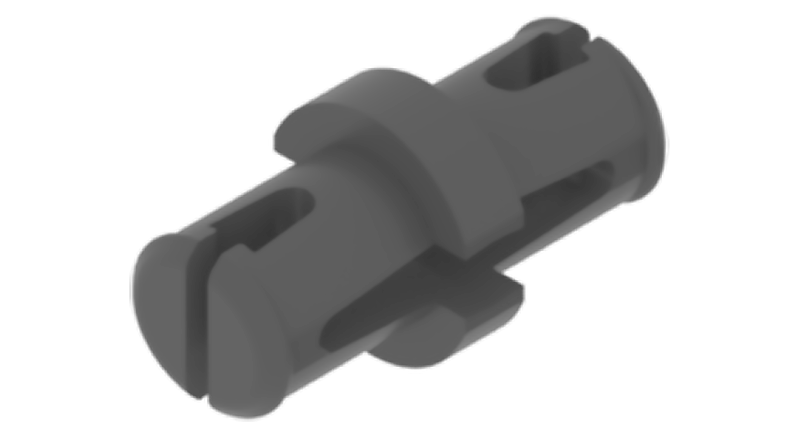

| 1x1 കണക്റ്റർ പിൻ | ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-7472-801 വ്യക്തിഗത ഭാഗ നമ്പർ: 228-3616-060 |
4 | 1 പായ്ക്കിൽ ലഭ്യമാണ് |
||

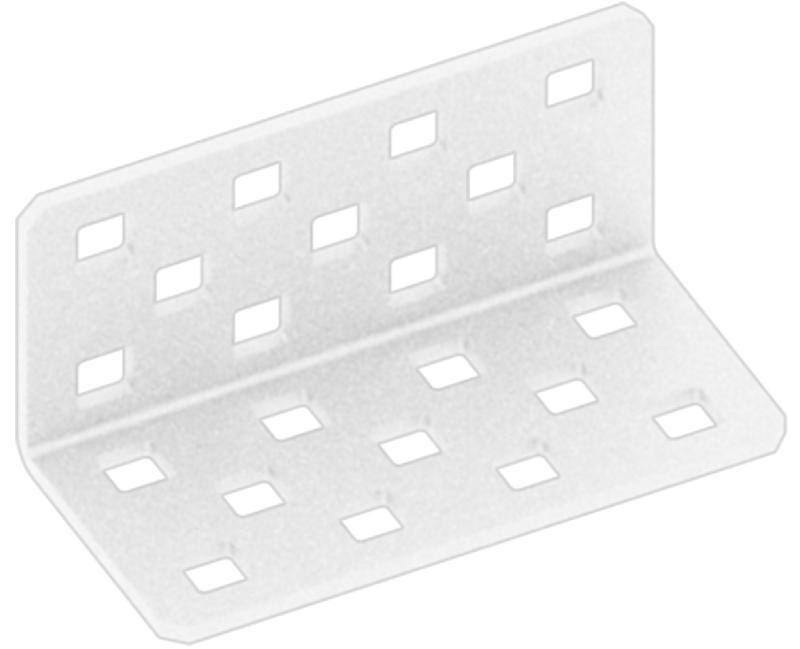

| 2x3 വലത് ആംഗിൾ ബീം | ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-7472-801 വ്യക്തിഗത ഭാഗ നമ്പർ: 228-3616-145 |
2 | |||

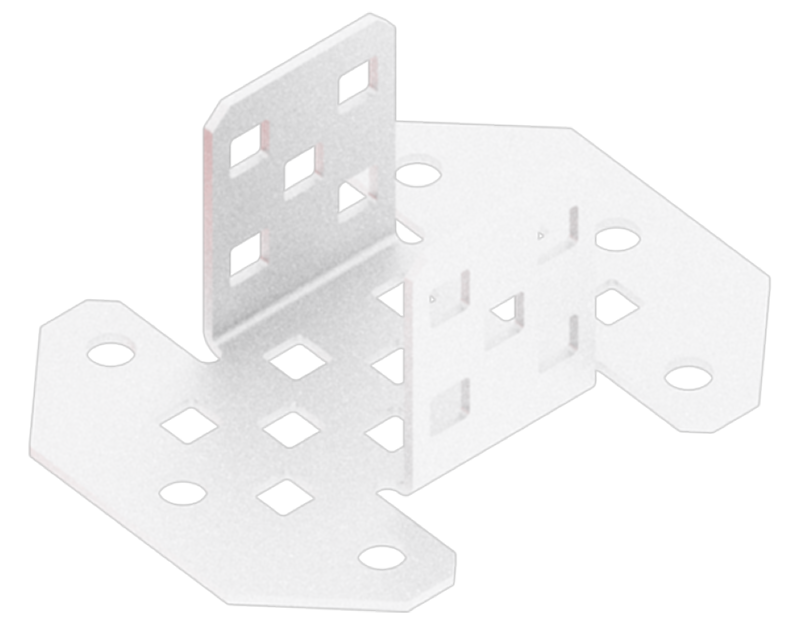

| ഡബിൾ 2x വൈഡ്, 2x2 കോർണർ കണക്റ്റർ | ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-7472-801 വ്യക്തിഗത ഭാഗ നമ്പർ: 228-3201-220 |
1 | |||
| ലീനിയർ സ്ലൈഡ് | ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-7472-801 വ്യക്തിഗത ഭാഗ നമ്പർ: 228-3616-217 |
1 | |||

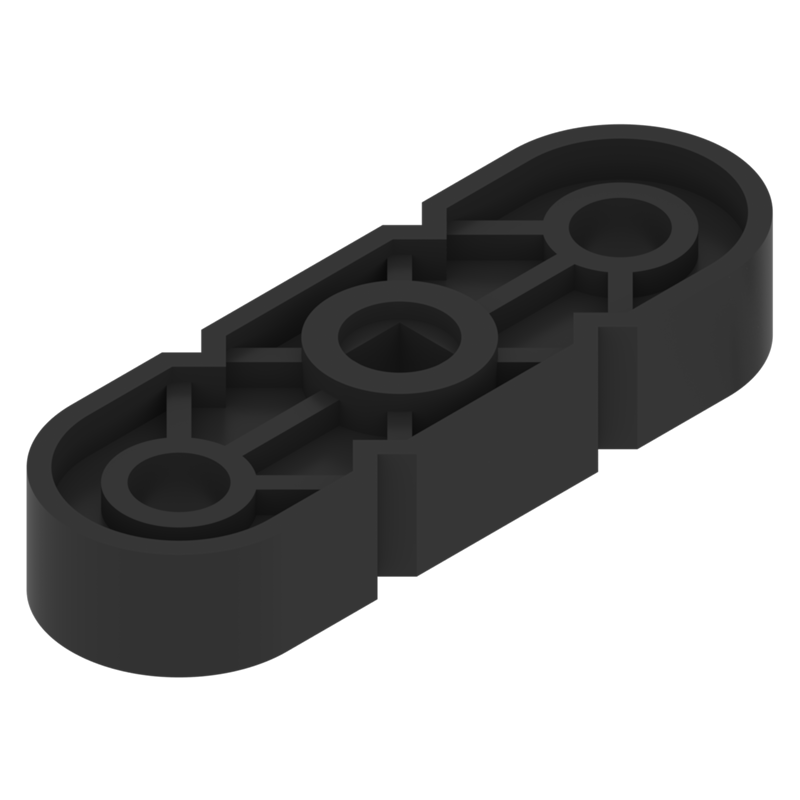

| 1x3 സെന്റർ ലോക്ക് ബീം | ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-7472-801 വ്യക്തിഗത ഭാഗ നമ്പർ: 228-3201-1141 |
2 | |||

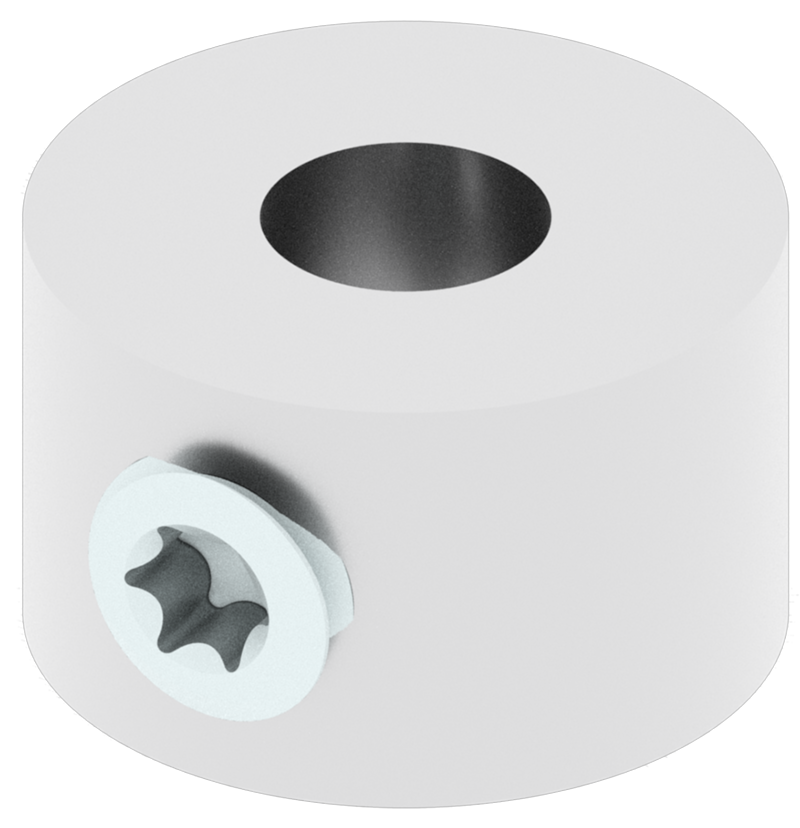

| സ്റ്റാർ ഡ്രൈവ് ഷാഫ്റ്റ് കോളർ | ഈ ഭാഗം ബാഗിൽ ലഭ്യമാണ്: 276-6650-806 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-6103-000 |
96 | 96 പീസുകളുടെ 1 ബാഗിൽ ലഭ്യമാണ്. |
സഹായകരമായ സൂചന: കഷണങ്ങൾ ട്രേയിലേക്ക് ഇടുമ്പോൾ, സിപ്പ് ബാഗുകൾ സൂക്ഷിക്കുക. വൈവിധ്യമാർന്ന ബാഗുകളിൽ വരുന്ന ഭാഗങ്ങൾ ക്രമീകരിക്കാൻ ഇവ പിന്നീട് ഉപയോഗിക്കാം. |
|

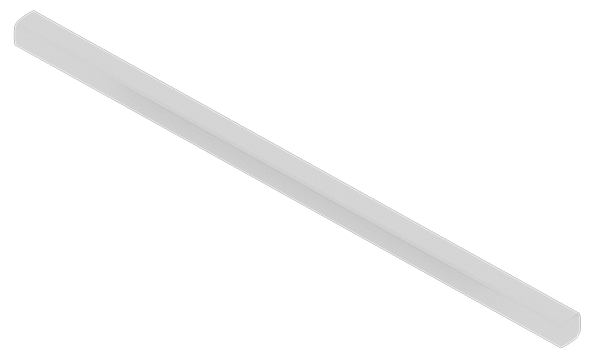

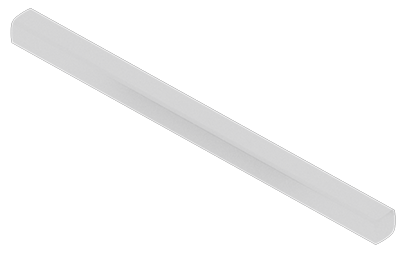

| 1” അല്ലെങ്കിൽ 2x ഡ്രൈവ് ഷാഫ്റ്റ് | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 228-6871-800 വ്യക്തിഗത ഭാഗ നമ്പർ: 288-2500-117 |
20 | 5 വ്യത്യസ്ത പായ്ക്കുകളിൽ ലഭ്യമാണ് |
വ്യത്യസ്ത ഷാഫ്റ്റ് വലുപ്പങ്ങൾ എളുപ്പത്തിൽ വേർതിരിച്ചറിയാനും തിരിച്ചറിയാനും rulers.vex.com ൽ നിന്നുള്ള VEX V5 മെറ്റൽ പാർട്സ് റൂളർ ഉപയോഗിക്കുക. |
|
| 2” അല്ലെങ്കിൽ 4x ഡ്രൈവ് ഷാഫ്റ്റ് | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 228-6871-800 വ്യക്തിഗത ഭാഗ നമ്പർ: 288-2500-120 |
30 | |||
| 3” അല്ലെങ്കിൽ 6x ഡ്രൈവ് ഷാഫ്റ്റ് | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 228-6871-800 വ്യക്തിഗത ഭാഗ നമ്പർ: 288-2500-122 |
20 | |||
| 4” അല്ലെങ്കിൽ 8x ഡ്രൈവ് ഷാഫ്റ്റ് | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 228-6871-800 വ്യക്തിഗത ഭാഗ നമ്പർ: 288-2500-124 |
10 | |||

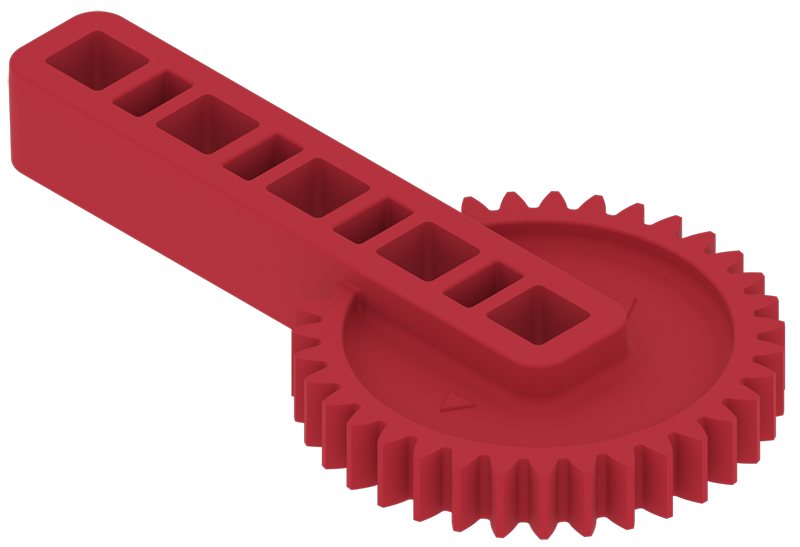

| ക്ലോ ഗിയർ ക്രാങ്ക് | ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-7472-801 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-6010-003 |
3 | 1 വെറൈറ്റി പായ്ക്കിൽ ലഭ്യമാണ് |
||

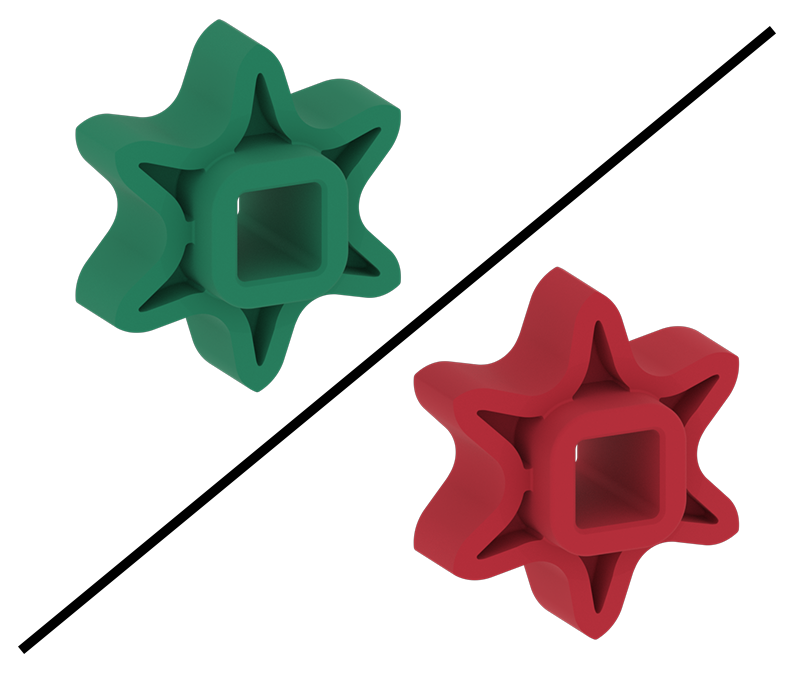

| 6T ഹൈ സ്ട്രെങ്ത് സ്പ്രോക്കറ്റ് കുറിപ്പ്: ഈ ഭാഗം നിലവിൽ പച്ചയിൽ നിന്ന് ചുവപ്പിലേക്ക് പരിവർത്തനം ചെയ്യുകയാണ്. |
ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-3876 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-2252-003 |
8 | 1 പായ്ക്കിൽ ലഭ്യമാണ് |
||
| ഗിയർ മെറ്റൽ ഇൻസേർട്ട് | ഈ ഭാഗം മൂന്ന് പാക്കേജുകളിലാണ് വരുന്നത് 276-3880 276-3881 276-3876 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-2250-005 |
84 | ഹൈ സ്ട്രെങ്ത് 30-ടൂത്ത് സ്പ്രോക്കറ്റ് പായ്ക്കുകളിൽ 4 എണ്ണത്തിൽ ലഭ്യമാണ്. ഹൈ സ്ട്രെങ്ത് 6-ടൂത്ത് സ്‌പ്രോക്കറ്റിന്റെ 1 പായ്ക്കിൽ ലഭ്യമാണ്. ഹൈ സ്ട്രെങ്ത് ഷാഫ്റ്റ് ഇൻസേർട്ട് കിറ്റിന്റെ രണ്ട് പായ്ക്കുകളിലും ഇവ ലഭ്യമാണ്. |
||
| ഉയർന്ന കരുത്തുള്ള ഗിയർ ഇൻസേർട്ട് | ഈ ഭാഗം മൂന്ന് പാക്കേജുകളിലാണ് വരുന്നത്: 276-3880 276-3881 276-3876 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-2250-006 |
84 | |||

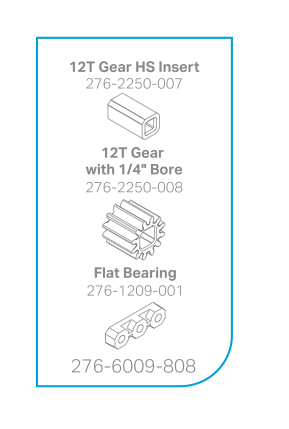

| 12T ഗിയർ HS ഇൻസേർട്ട് | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 276-6009-808 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-2250-007 |
1 | 1 ബാഗ് അധിക കഷണങ്ങളായി ലഭിക്കും |
||
| ¼” ബോറുള്ള 12T ഹൈ സ്ട്രെങ്ത് ഗിയർ | ഈ ഭാഗം വൈവിധ്യമാർന്ന പായ്ക്കുകളിൽ ലഭ്യമാണ്: 276-6009-808 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-2250-008 |
1 | |||

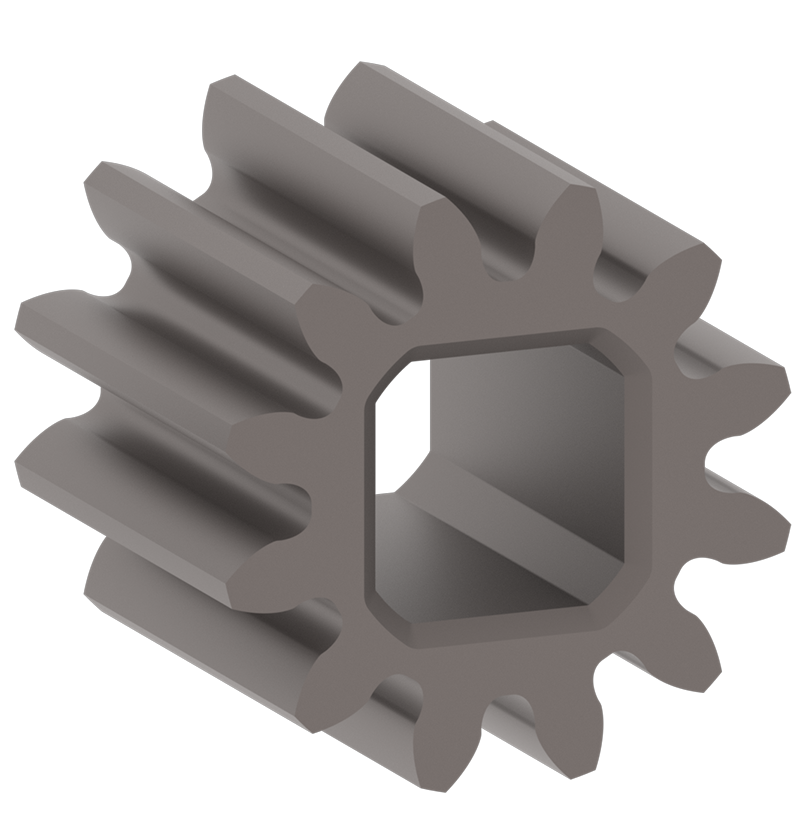

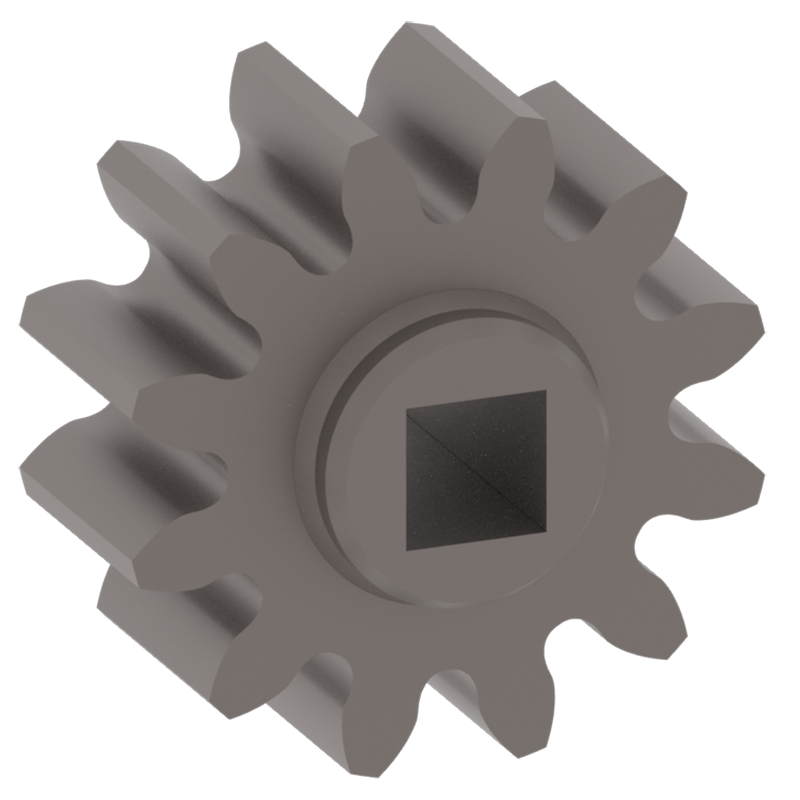

| 12T മെറ്റൽ ഗിയർ | 6010-011, 6010-011. | 12 | 12 എണ്ണമുള്ള 1 ബാഗിൽ ലഭ്യമാണ് (276-7368 എന്ന് ലേബൽ ചെയ്തിരിക്കുന്നു) |

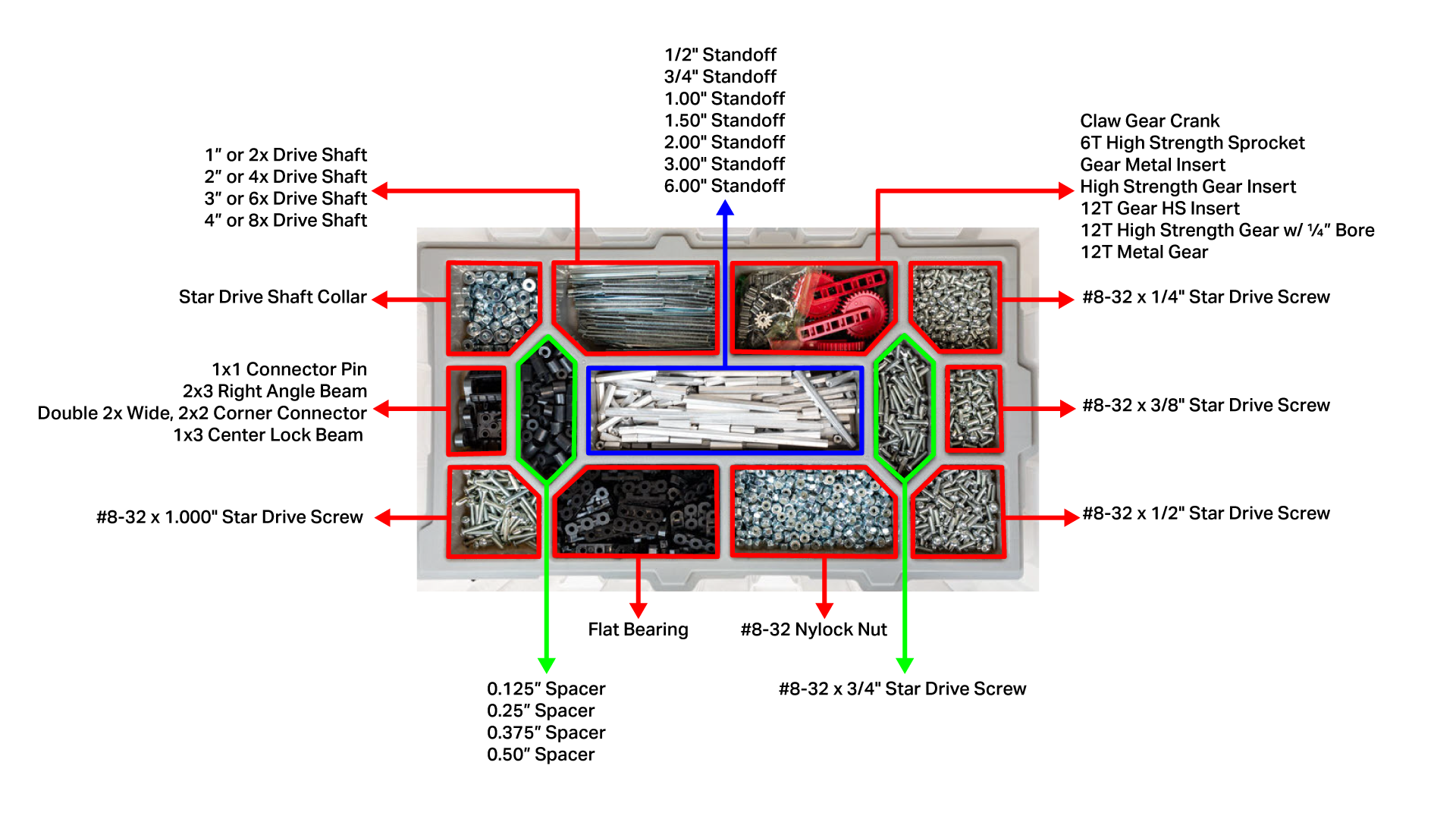

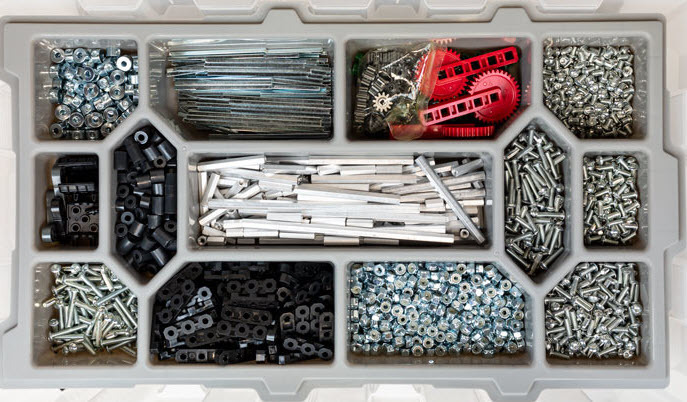

വർക്ക്സെൽ കിറ്റിന്റെ എല്ലാ ഭാഗങ്ങളും സ്റ്റോറേജ് ബിൻ 1 ന്റെ ട്രേയിൽ സ്ഥാപിച്ചുകഴിഞ്ഞാൽ, ട്രേ ഈ ചിത്രം പോലെ കാണപ്പെടും (വലുതാക്കാൻ ചിത്രം തിരഞ്ഞെടുക്കുക).
സ്റ്റോറേജ് ബിൻ 1: ബേസ്
| ഭാഗം | ഫോട്ടോ | പാർട്ട് നമ്പർ | അളവ് | ബാഗ് നോട്ടുകൾ | സ്ഥലം |
|---|---|---|---|---|---|

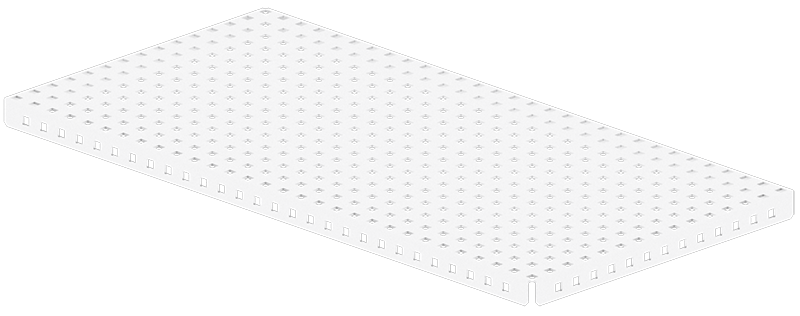

| 15x30 ബേസ് പ്ലേറ്റ് | 276-1341 | 3 | രണ്ട് ബേസ് പ്ലേറ്റുകളുടെ മൂന്ന് ബോക്സുകളിലായാണ് ഇവ വരുന്നത്. നിങ്ങളുടെ സ്റ്റോറേജ് ബിൻ ക്രമീകരിക്കുമ്പോൾ ഈ ബോക്സുകളിൽ ഒന്ന് തുറന്ന് മൂന്ന് സെറ്റുകൾ സൃഷ്ടിക്കേണ്ടതുണ്ട്. |
||
| ഡിസ്ക് ഫീഡർ - താഴെ | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7720 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7720-001 |
1 | 1 ബാഗിൽ ലഭിക്കും |
||
| ഡിസ്ക് ഫീഡർ - മുകളിൽ | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7720 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7720-002 |
1 | |||

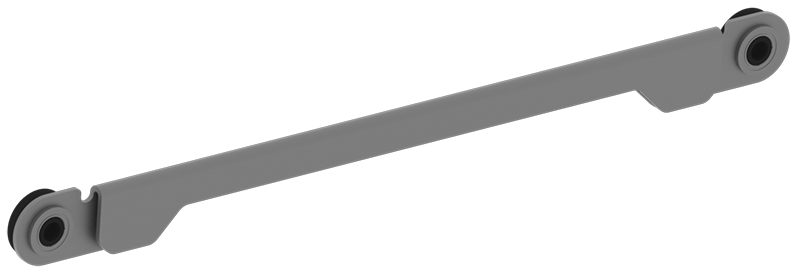

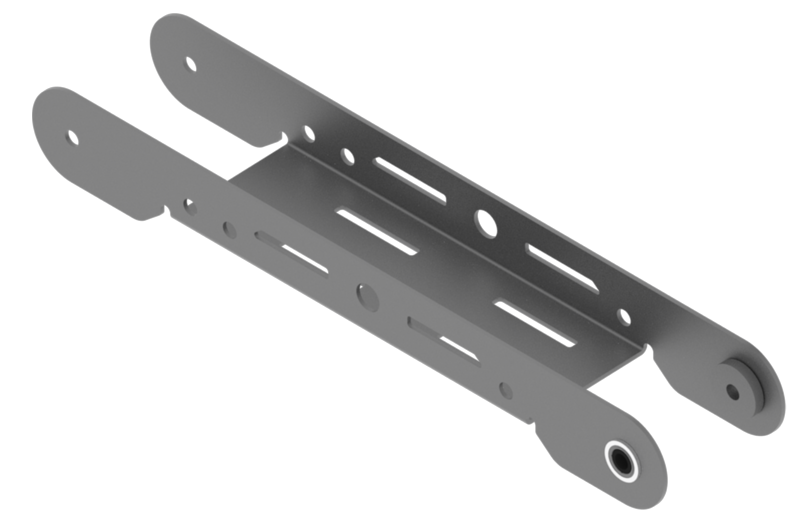

| ആം ബാർ | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-500 |
2 | 1 ബാഗിൽ ലഭിക്കും |
||

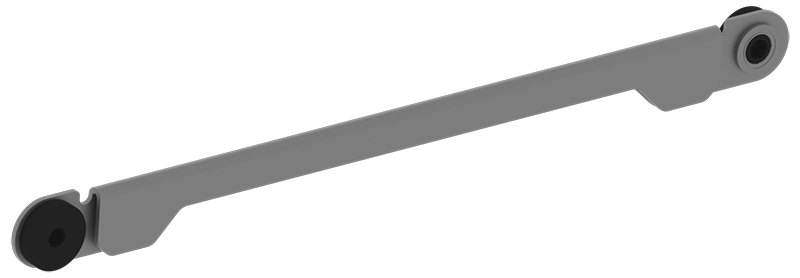

| ആം ബാർ 2 | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-501 |
1 | |||

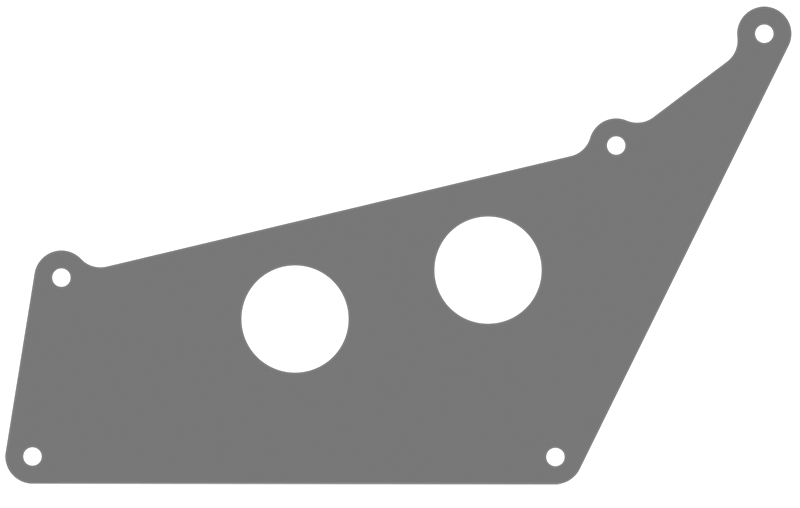

| ആം ട്രാൻസ്ഫർ പ്ലേറ്റ് | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-600 |
1 | |||
| ആം ജോയിന്റ് 3 | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-006 |
1 | |||
| ആം മാസ്റ്ററിംഗ് ജിഗ് | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-011 |
1 | |||
| കൈ ജോയിന്റ് 1 - ഇടത് | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-100 |
1 | |||
| കൈ ജോയിന്റ് 1 - വലത് | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-200 |
1 | |||
| ആം ജോയിന്റ് 2 | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-300 |
1 | |||
| ആം ജോയിന്റ് 4 | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-7151 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-7151-400 |
1 | |||

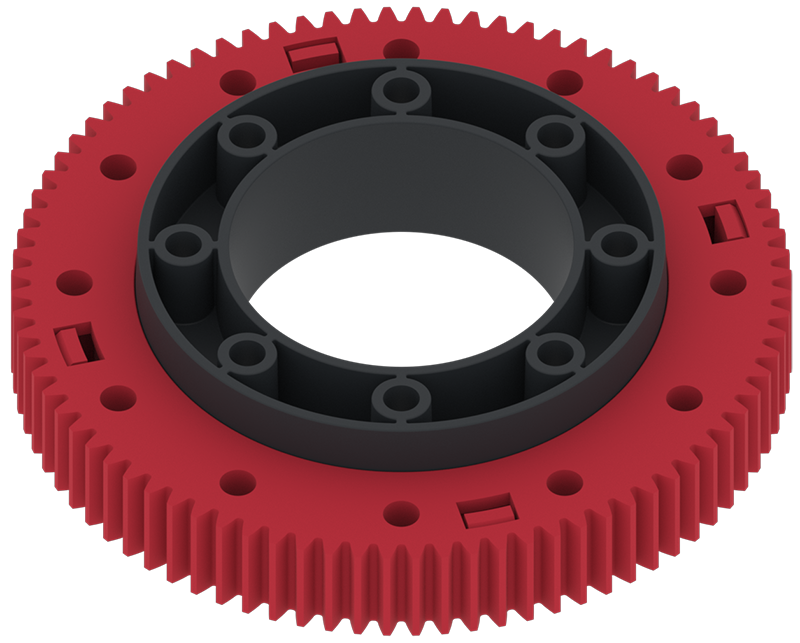

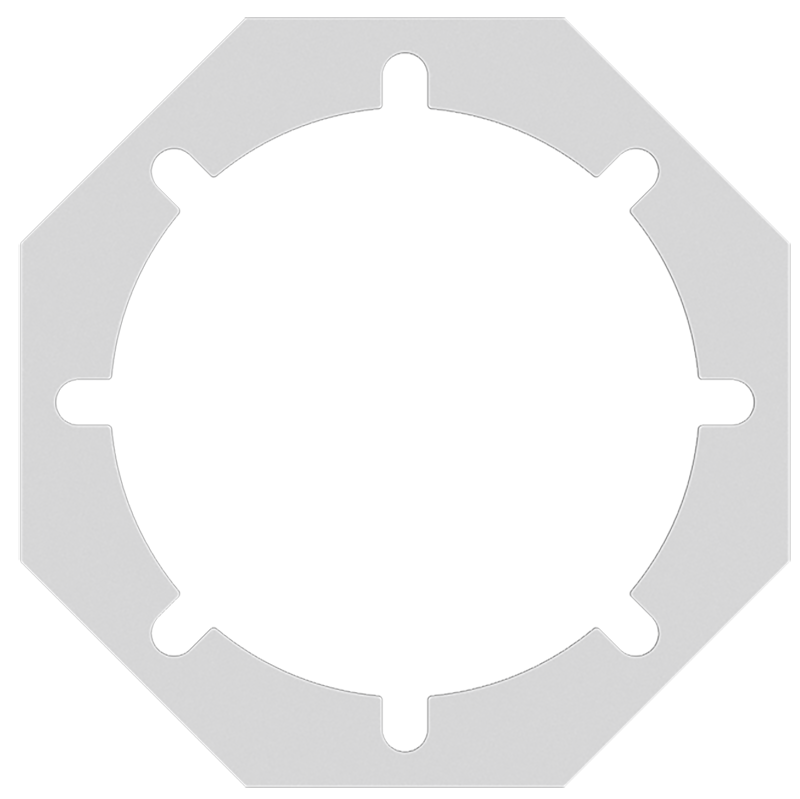

| ടേൺടേബിൾ ബെയറിംഗ് കിറ്റ് | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-5652 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-5652-000 |
1 | 1 ബാഗിൽ ലഭിക്കും |
||
| ടേൺടേബിൾ ബെയറിംഗ് കിറ്റ് | ഈ ഭാഗം ഈ പായ്ക്കിൽ വരുന്നു: 276-5652 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-5652-004 |
1 | |||
| ടേൺടേബിൾ ബെയറിംഗ് കിറ്റ് | ഈ ഭാഗം ഈ പായ്ക്കിൽ ലഭ്യമാണ്: 276-5652 വ്യക്തിഗത പാർട്ട് നമ്പർ: 276-5652-007 |
1 | |||

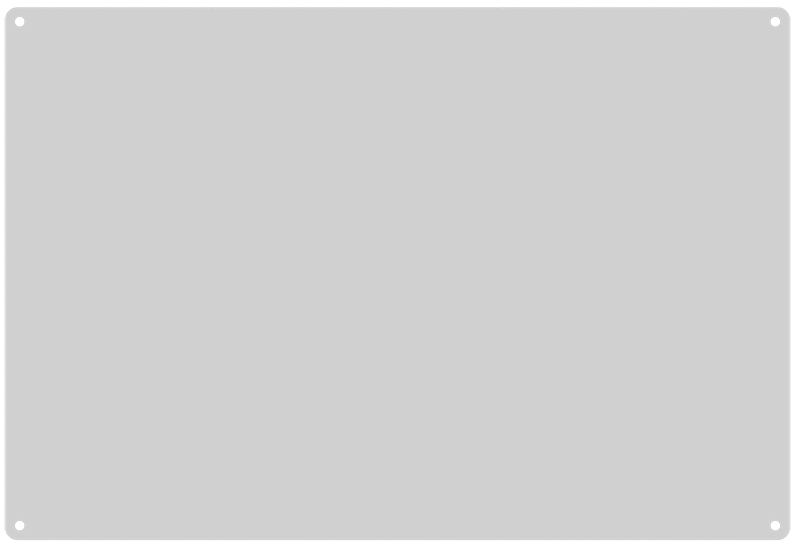

| ഡ്രൈ മായ്ക്കൽ ഉപരിതലം | 276-7157-006 | 1 | ഈ ഡ്രൈ ഇറേസ് സർഫേസ് ബോക്സിന്റെ ഭിത്തികളിൽ എളുപ്പത്തിൽ ഇണങ്ങാൻ കഴിയും, കാരണം ഇത് വ്യക്തമാണ്. ബോക്സിന്റെ വശങ്ങളിലോ അടിയിലോ ഇത് ശ്രദ്ധിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക. |
||

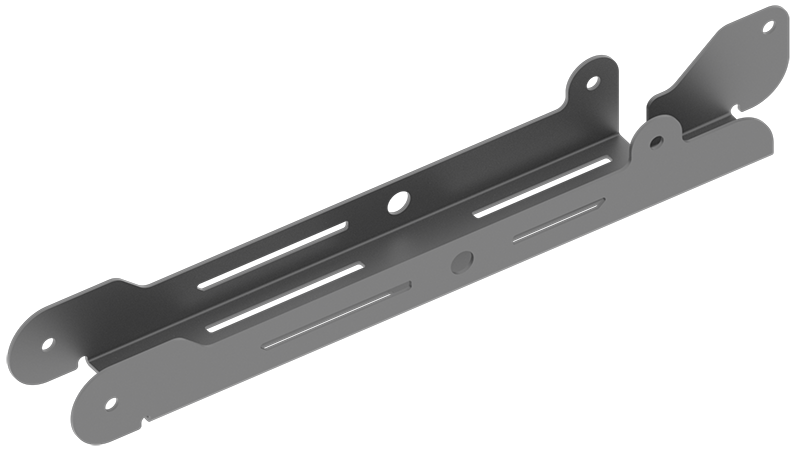

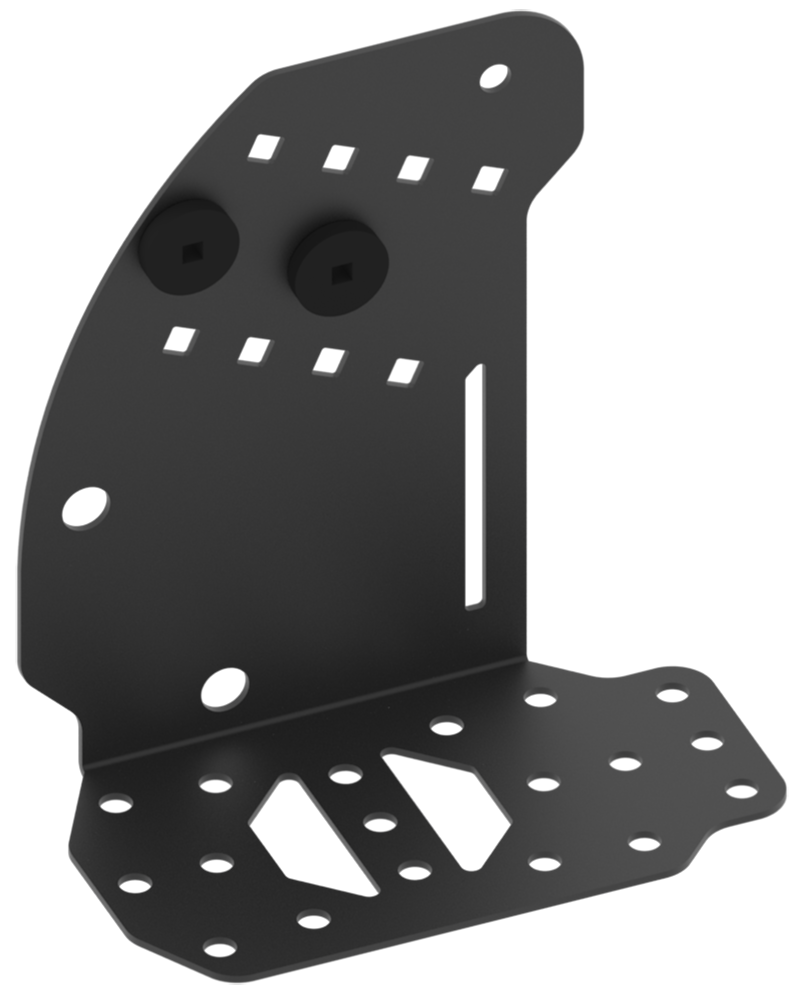

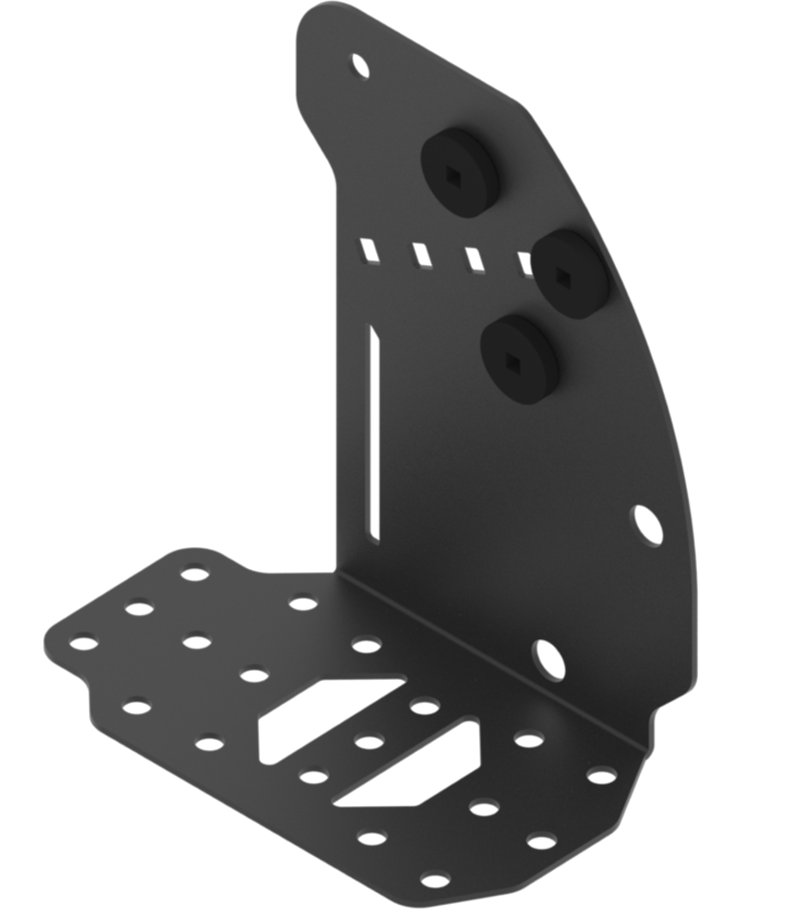

| റോബോട്ട് ബ്രെയിൻ മൗണ്ട് അസംബ്ലി | 276-7152-002 | 1 | 1 ബാഗിൽ 1 ആയി ലഭിക്കും | ||

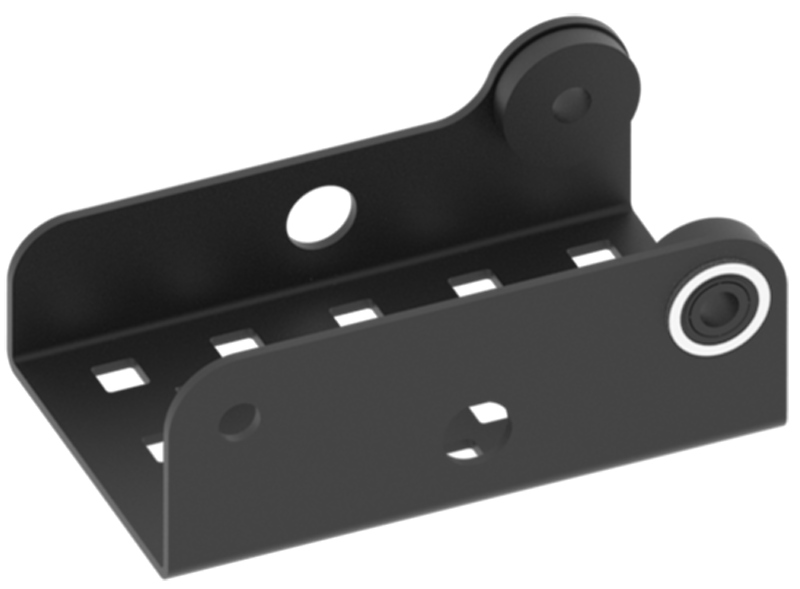

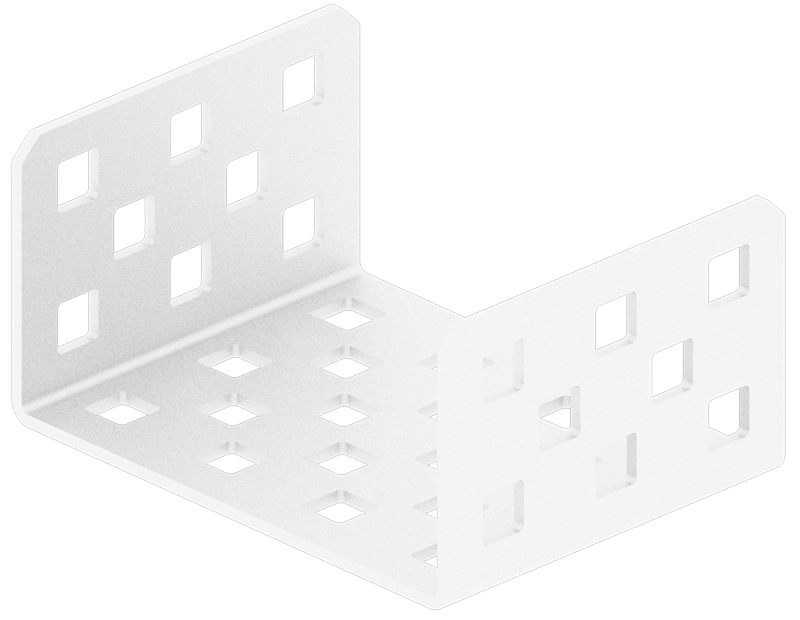

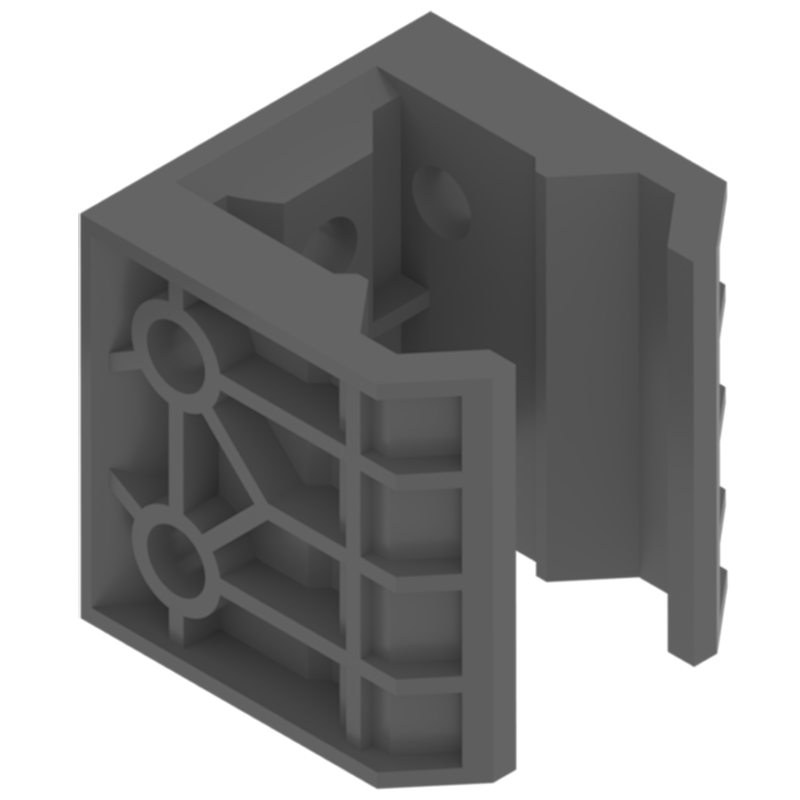

| ഇൻപുട്ട് ഔട്ട്പുട്ട് കൺവെയർ ബ്രാക്കറ്റ് | 276-7153-001 | 8 | 8 എണ്ണമുള്ള 1 ബാഗിൽ ലഭിക്കും | ||
| ആംഗിൾ കപ്പിൾ ഗസ്സെറ്റ് | 276-2578-001 | 8 | 8 എണ്ണമുള്ള 1 ബാഗിൽ ലഭിക്കും | ||
| ഉയർന്ന കരുത്തുള്ള കൺവെയർ ചെയിൻ | 276-7141, എം.എൽ.എ. | 6 ചങ്ങലകൾ | 6 ചെയിനുകളുള്ള ഒന്നിലധികം ബാഗുകളിലായി ലഭ്യമാണ്. ബിൻ 1 ന് ഒരു ബാഗ് മാത്രമേ ആവശ്യമുള്ളൂ. മറ്റ് ബാഗുകൾ ബിൻ 3 ൽ സ്ഥാപിക്കും. |
||
| 1x25 സ്റ്റീൽ ബാർ | 275-1141-001 | 8 | 8 എണ്ണമുള്ള 1 ബാഗിൽ ലഭിക്കും | ||
|

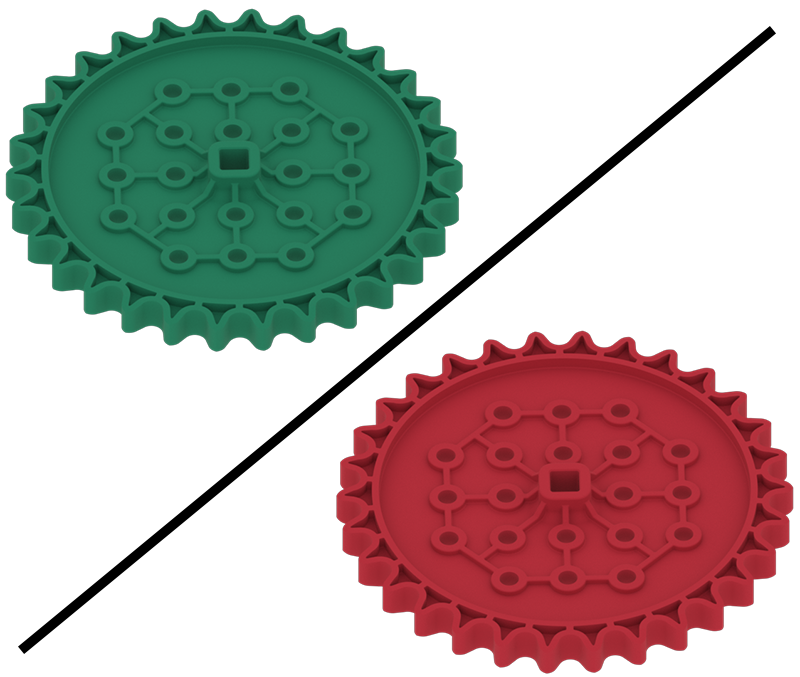

30T ഹൈ സ്ട്രെങ്ത് സ്പ്രോക്കറ്റ് കുറിപ്പ്: ഈ ഭാഗം നിലവിൽ പച്ചയിൽ നിന്ന് ചുവപ്പിലേക്ക് പരിവർത്തനം ചെയ്യുകയാണ്. |
ഈ ഭാഗം ഒരു പായ്ക്കിൽ ലഭ്യമാണ്: 276-3880 വ്യക്തിഗത ഭാഗ നമ്പർ: 276-2252-007 |
4 | ഉയർന്ന കരുത്തുള്ള 30-ടൂത്ത് സ്പ്രോക്കറ്റ് പായ്ക്കുകളിൽ ലഭ്യമാണ്. ബിൻ 1-ന് ഈ പായ്ക്കുകളിൽ ഒന്ന് മാത്രമേ ആവശ്യമുള്ളൂ. മറ്റ് പായ്ക്കുകൾ ബിൻ 3-ൽ ഉൾപ്പെടുത്തും. |
||

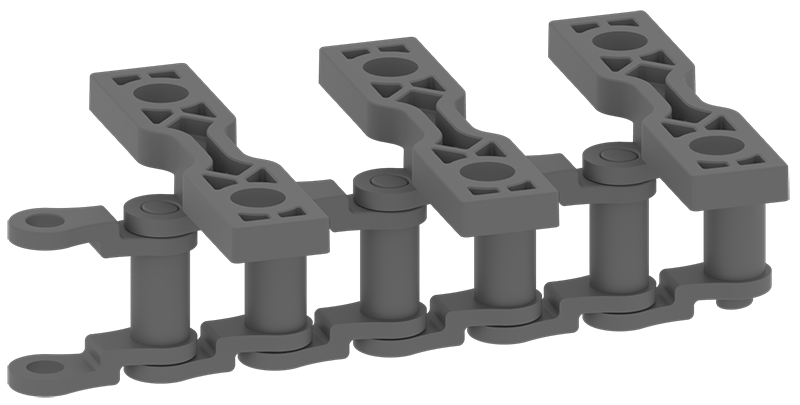

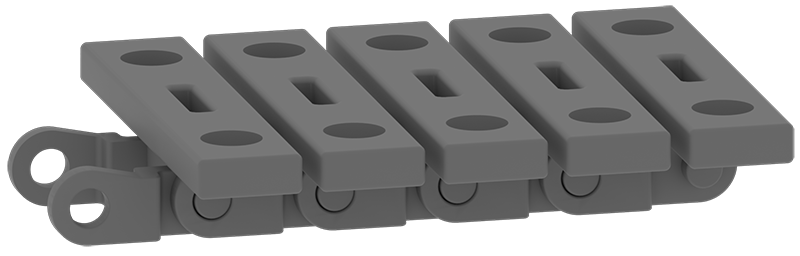

| ഉയർന്ന കരുത്തുള്ള ചെയിൻ അറ്റാച്ച്മെന്റ് ലിങ്ക് കിറ്റ് | 276-7578, പി.സി. | 6 ലിങ്കുകൾ | 6 ലിങ്കുകളുള്ള ഒന്നിലധികം ബാഗുകളിലായി ലഭ്യമാണ്. ബിൻ 1 ന് ഒരു ബാഗ് മാത്രമേ ആവശ്യമുള്ളൂ. മറ്റ് ബാഗുകൾ ബിൻ 3 ൽ സ്ഥാപിക്കും. |

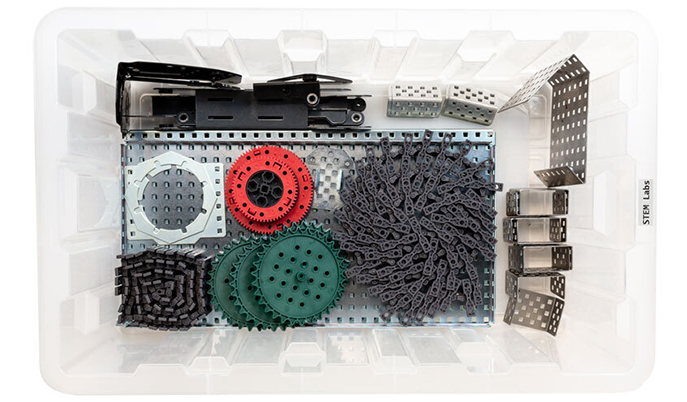

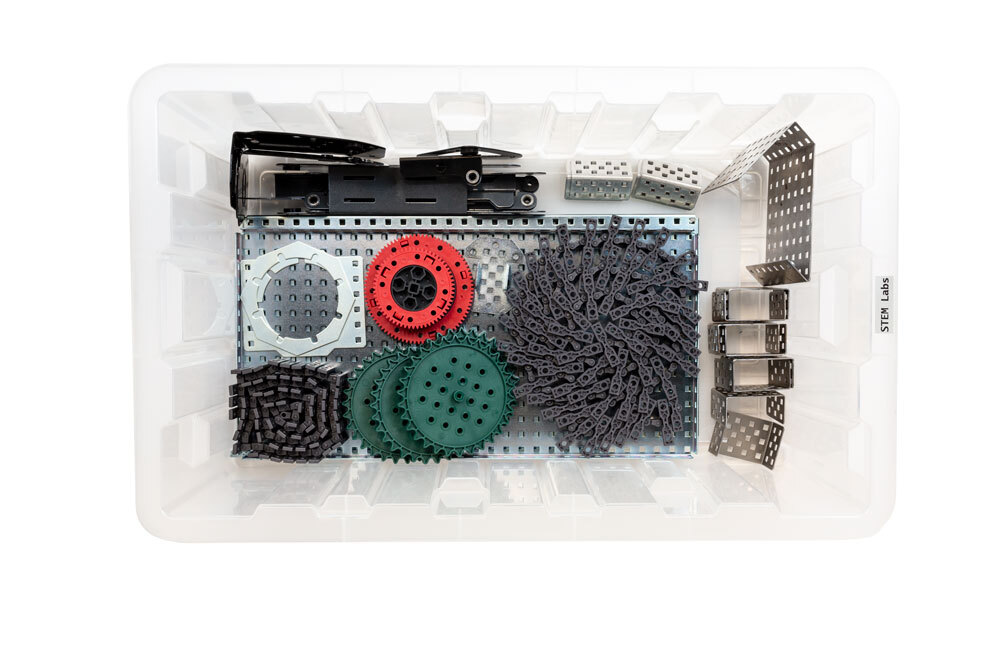

വർക്ക്സെൽ കിറ്റിന്റെ എല്ലാ ഭാഗങ്ങളും സ്റ്റോറേജ് ബിൻ 1 ന്റെ ബേസിൽ സ്ഥാപിച്ചുകഴിഞ്ഞാൽ, ബേസ് ഈ ചിത്രം പോലെ കാണപ്പെടും.
