V5 വർക്ക്സെൽ ഉപയോഗിച്ചുള്ള നിർമ്മാണം - ഭാഗം 3: ഘടന

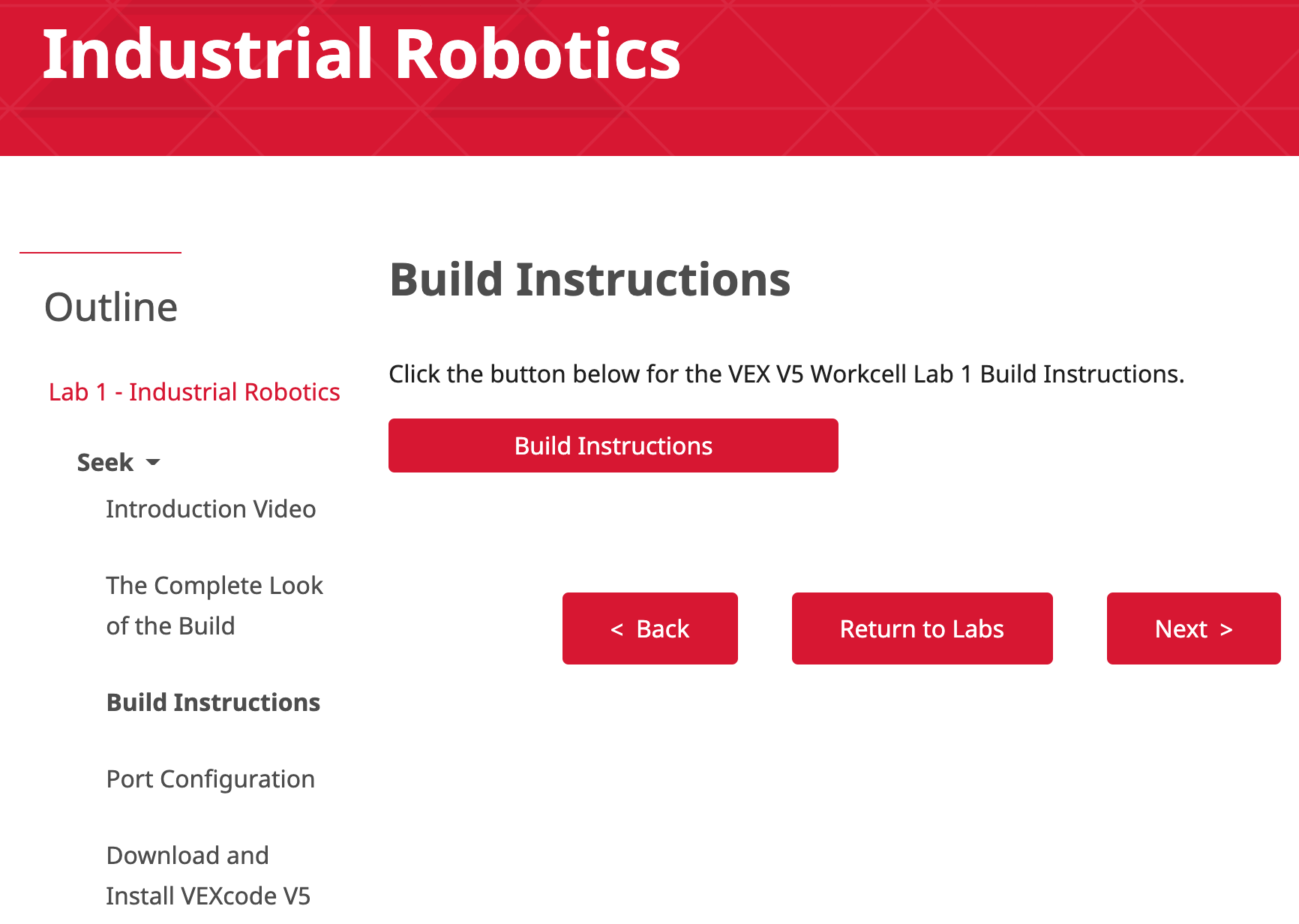

V5 വർക്ക്സെൽ STEM ലാബുകളുടെ സീക്ക് വിഭാഗത്തിൽ കാണുന്ന ബിൽഡ് നിർദ്ദേശങ്ങൾ, അസംബ്ലിയിൽ പഠിതാവിനെ നയിക്കുന്നതിന് പാർട്സ് ലിസ്റ്റുകളും വിശദമായ ചിത്രീകരണങ്ങളും നൽകുന്നു.

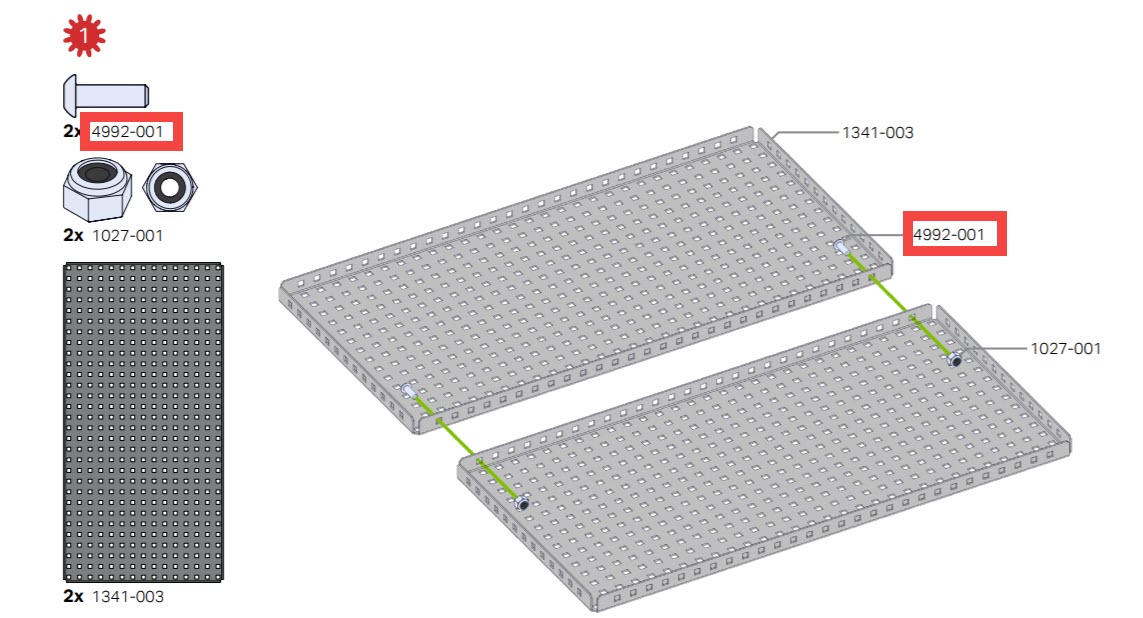

V5 വർക്ക്സെൽ STEM ലാബുകളിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ബിൽഡിംഗ് നിർദ്ദേശങ്ങളിൽ പാർട്ട് ലിസ്റ്റിലും വിശദമായ അസംബ്ലി ചിത്രീകരണങ്ങളിലും പാർട്ട് നമ്പറുകൾ ഉൾപ്പെടുത്തിയിട്ടുണ്ട്. അസംബിൾ ചെയ്യുമ്പോൾ ബിൽഡർ ശരിയായ ഭാഗങ്ങൾ ഉപയോഗിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കാനും ഒരു പ്രത്യേക ഭാഗത്തിന് എത്ര ഭാഗങ്ങൾ ആവശ്യമാണെന്ന് നൽകാനും ഇത് സഹായിക്കും. ബിൽഡിംഗ് നിർദ്ദേശങ്ങളിൽ ഒരു ഘട്ടം ആരംഭിക്കുന്നതിന് മുമ്പ് ആവശ്യമായ എല്ലാ ഭാഗങ്ങളും ശേഖരിക്കുന്നത് അസംബ്ലിയുടെ എളുപ്പം വർദ്ധിപ്പിക്കുന്നു.

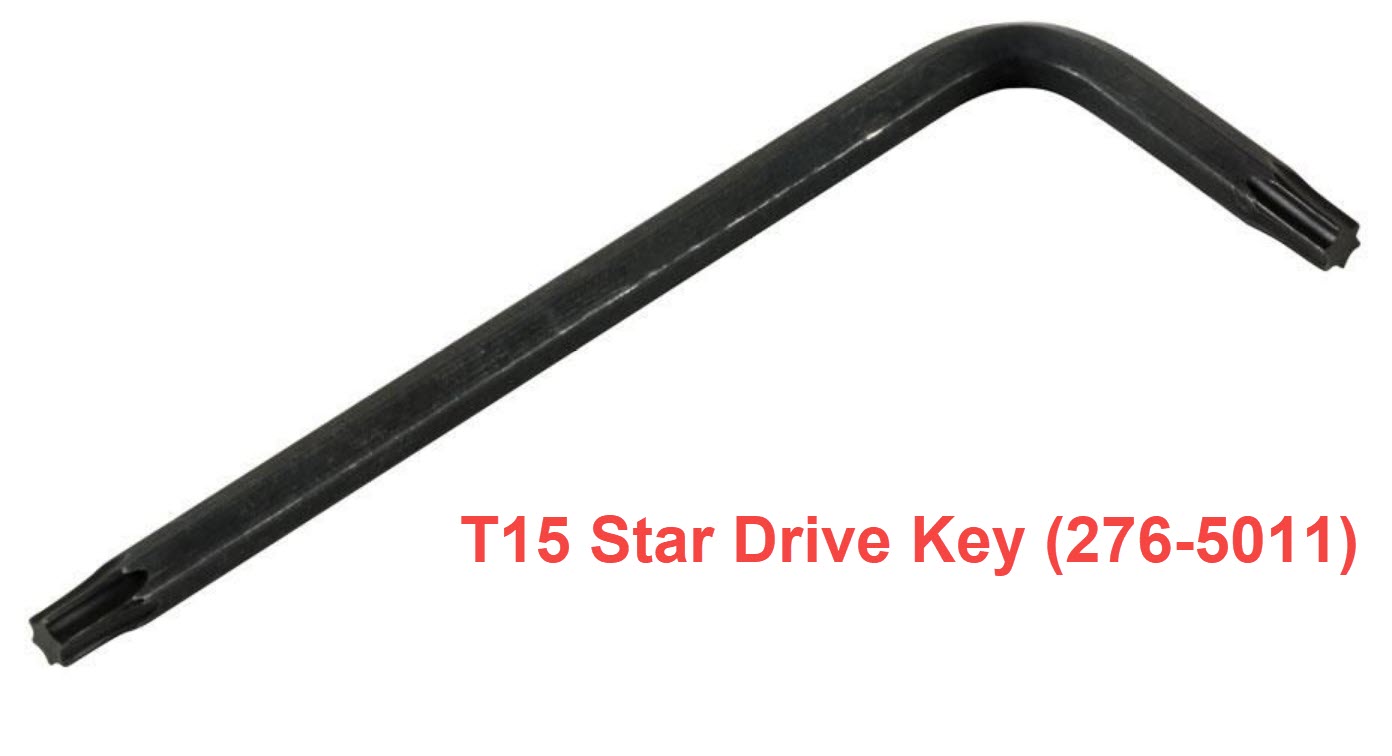

ഫാസ്റ്റനറുകൾ മുറുക്കാൻ ഉപയോഗിക്കുന്ന VEX റെഞ്ചുകൾ, സ്റ്റാർ ഡ്രൈവ് കീകൾ, സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂഡ്രൈവറുകൾ എന്നിവ ഉൾപ്പെടുന്നു. സ്റ്റാർ ഡ്രൈവുകൾ രണ്ട് വലുപ്പങ്ങളിൽ ലഭ്യമാണ്. രണ്ടിലും വലുതാണ് T15 സ്റ്റാർ ഡ്രൈവ്, V5 വർക്ക്സെൽ കിറ്റിൽ കാണുന്ന സ്ക്രൂകൾക്കൊപ്പമാണ് ഇത് ഉപയോഗിക്കുന്നത്. T8 സ്റ്റാർ ഡ്രൈവ് ചെറുതാണ്, ഷാഫ്റ്റ് കോളറുകൾലെ സെറ്റ് സ്ക്രൂകൾ മുറുക്കാൻ ഇത് ഉപയോഗിക്കുന്നു.

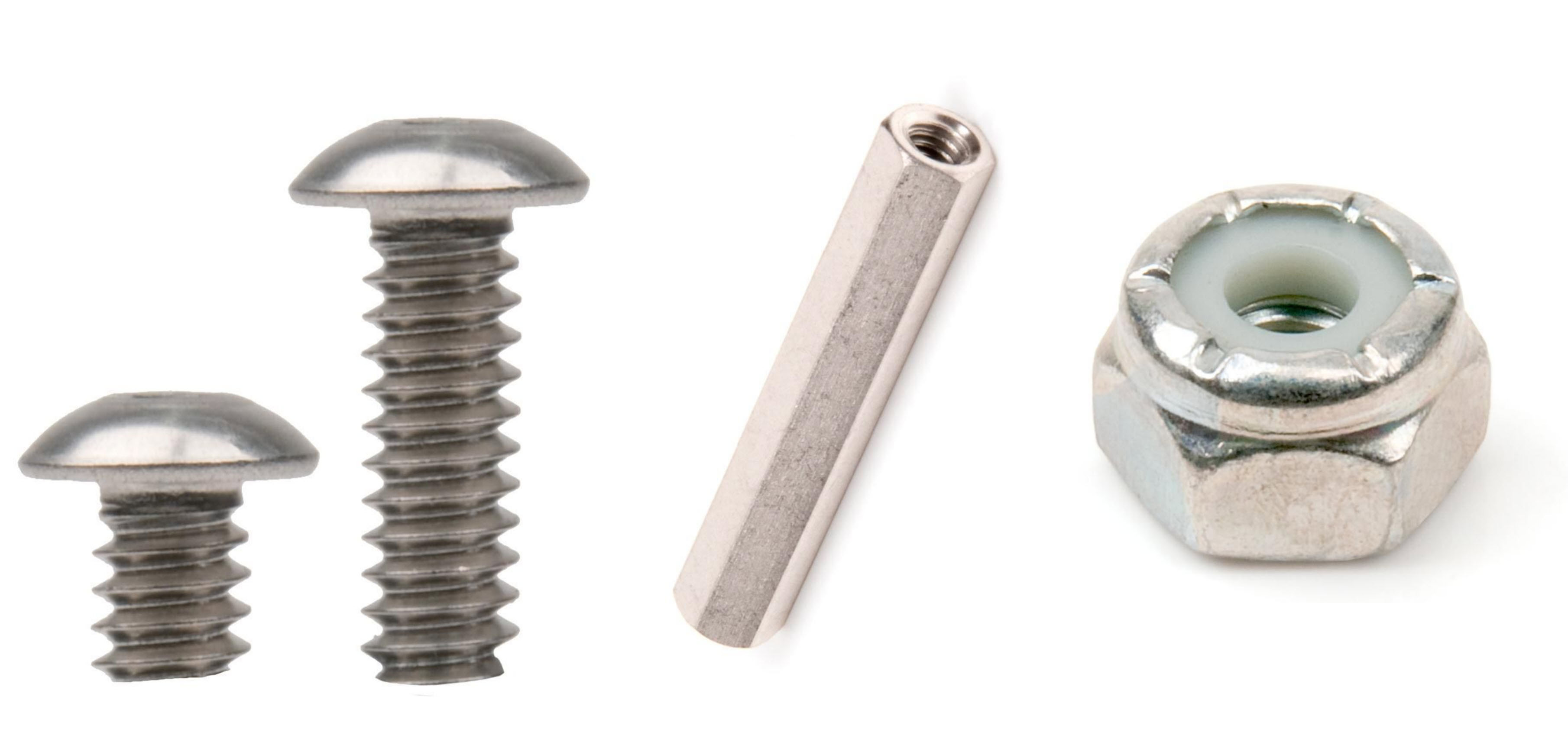

സ്ക്രൂകൾ, സ്റ്റാൻഡ്ഓഫുകൾ, നട്ട്സ് എന്നിവ ഫിംഗർ ടൈറ്റായി കൂട്ടിയോജിപ്പിച്ച് ബന്ധിപ്പിക്കാം. എന്നിരുന്നാലും, ഈ ഫാസ്റ്റനറുകൾ മുറുക്കാൻ റെഞ്ചുകളും സ്റ്റാർ ഡ്രൈവ് കീകളും ഉപയോഗിക്കേണ്ടതുണ്ട്. V5 ഫാസ്റ്റനറുകൾ ഉപയോഗിക്കുന്നത് നിങ്ങളുടെ ബിൽഡ് കൂട്ടിച്ചേർക്കാൻ സഹായിക്കുന്നതിന് കൂടുതൽ വിവരങ്ങൾ നൽകും.

അസംബ്ലി സമയത്ത് ഒരു സ്ട്രിപ്പ് ചെയ്ത സ്ക്രൂ ഒരു പ്രശ്നമാകാം, എന്നിരുന്നാലും റിമൂവിംഗ് V5 സ്ട്രിപ്പ്ഡ് സ്ക്രൂകൾചില നുറുങ്ങുകൾ ഉണ്ട്.

V5 സ്മാർട്ട് മോട്ടോർ #8-32 ത്രെഡഡ് ഇൻസേർട്ടുകൾസ്ക്രൂകൾ കൂടുതൽ മുറുക്കരുത്. ഇത് ഇൻസെർട്ടുകൾക്ക് കേടുപാടുകൾ വരുത്തിയേക്കാം.

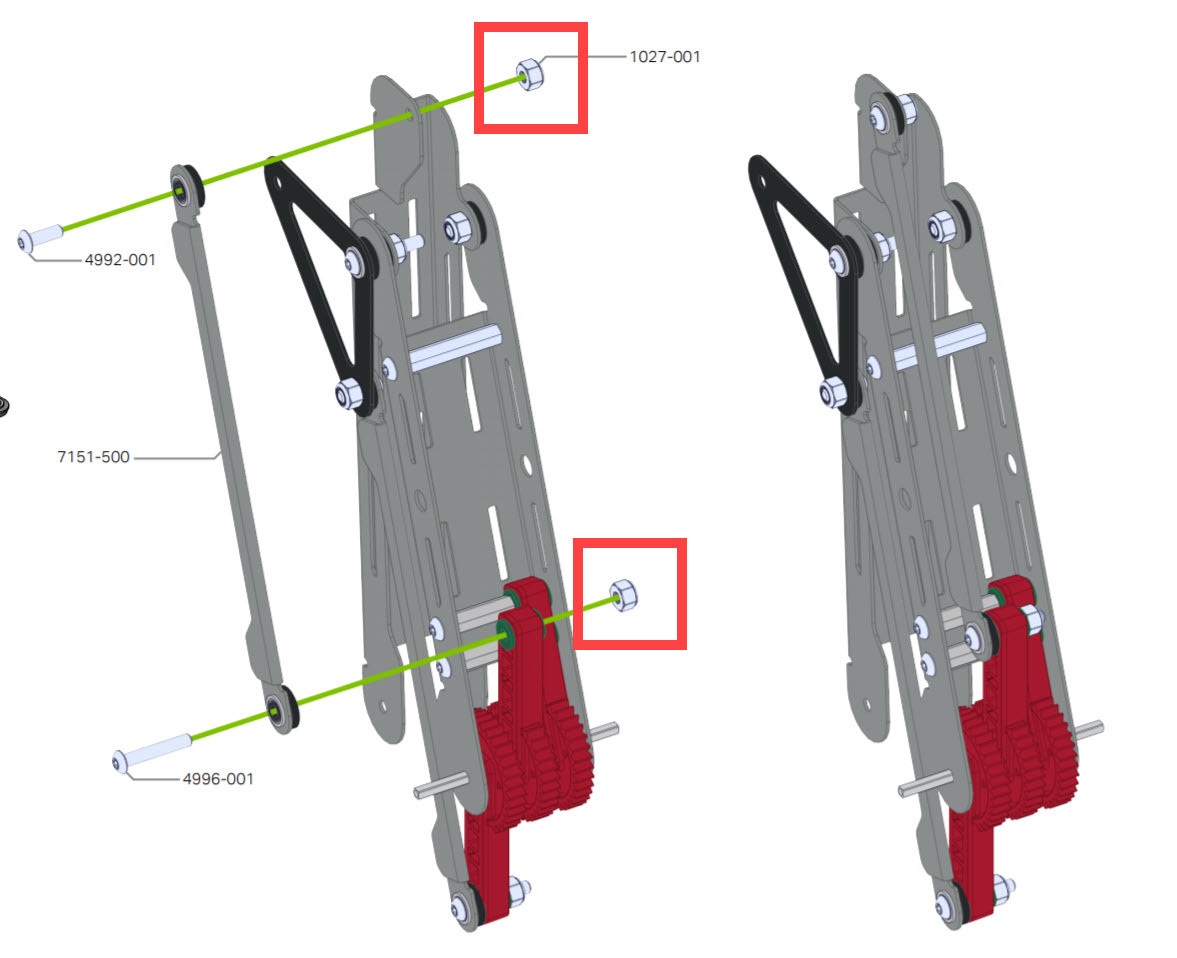

പിവറ്റ് പോയിന്റുകളിൽ നൈലോക്ക് നട്ട്സ് അധികം മുറുക്കരുത്. അമിതമായി മുറുക്കുന്നത് ഒരു പിവറ്റ് പോയിന്റിന്റെ ജംഗ്ഷൻ ബന്ധിപ്പിക്കുന്നതിനും എളുപ്പത്തിൽ കറങ്ങാതിരിക്കുന്നതിനും കാരണമാകും.
